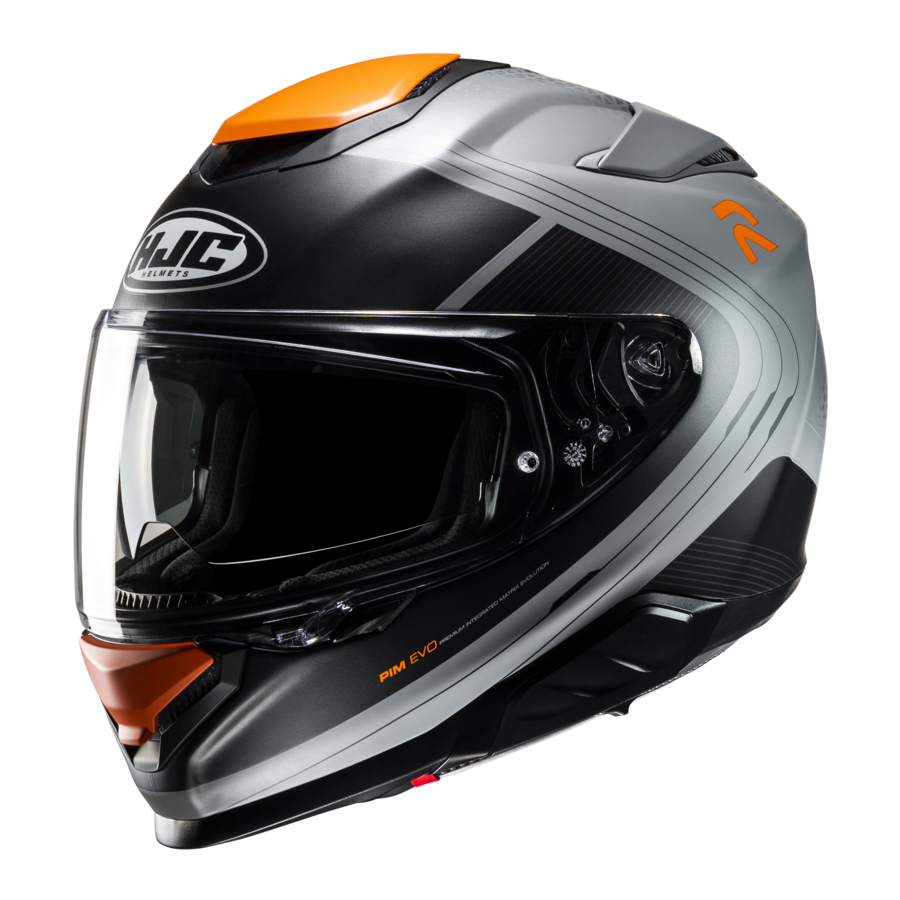

HJC RPHA 71 Handleiding

Kenmerken

	PIM EVO Shell		Verwijderbare en wasbare binnenvoering
	Geavanceerd ventilatiesysteem met kanalen		Verwisselbare wangstukken in alle maten
	Pinlock ready HJ-40 vizier(schild)		Dubbele D-ring
	Biedt 99% UV-bescherming		Emergency Kit (wangstukken)
	HJ-V12 Intern zonnevizier		ECE R22.06 GOEDGEKEURD
	Anticondens zonnevizier		Smart HJC 21B & 50B Installatie klaar

Ga naar www.hjchelmets.com voor meer informatie over HJC helmen.

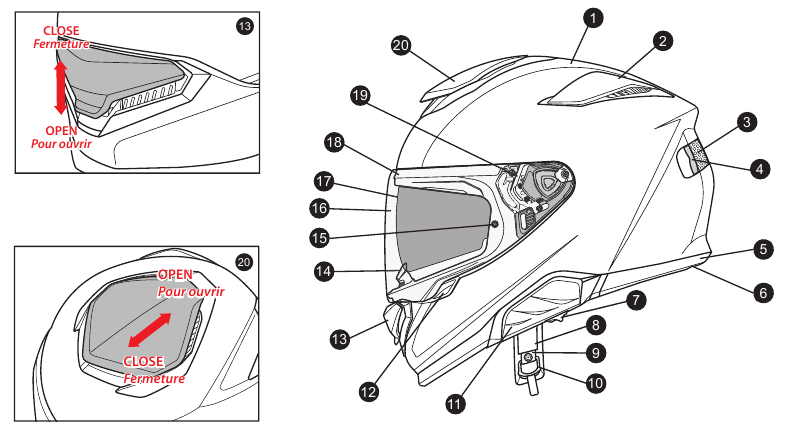

Specificaties

1. Buitenschaal
2. Achterste venturi-uitlaten
3. Impactabsorberende voering
4. Comfortvoering
5. Rubberen randafwerking
6. Bluetooth-afdekking
7. Zonnevizierhendel
8. Kinkband
9. Kinkbandsluiting
10. Dubbele "D"-ring
11. Bluetooth UI-afdekking
12. Viziervergrendelingssysteem
13. Ventilatieopening aan de voorkant van de kin
14. Ademdeflector
15. Anticondenslenspennen
16. HJ-40 Vizier(schild)
17. HJ-V12 Zonnevizier
18. Oogpoortpakking
19. Vizierratel
20. Bovenste ventilatieopening aan de voorkant

Vizier(schild) verwijderen

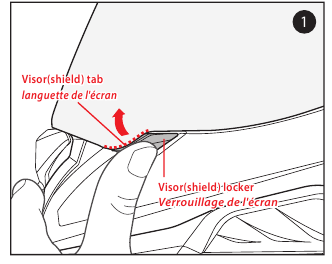

1. Druk op de vizier(schild)vergrendeling en til vervolgens het vizier(schild)lipje omhoog.

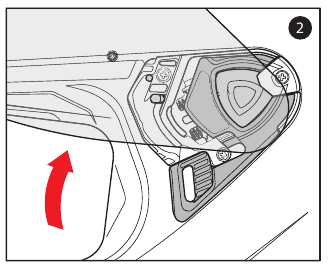

2. Open het vizier(schild) tot de maximale open positie.

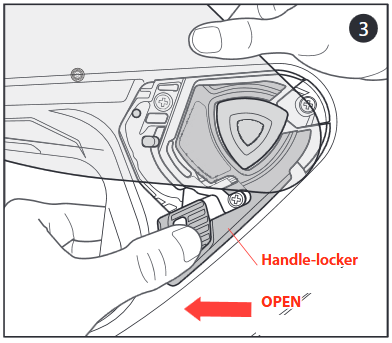

3. Trek de hendelvergrendeling naar de open positie en trek vervolgens het vizier(schild) uit het ratelmechanisme.


Vizier(schild) installeren

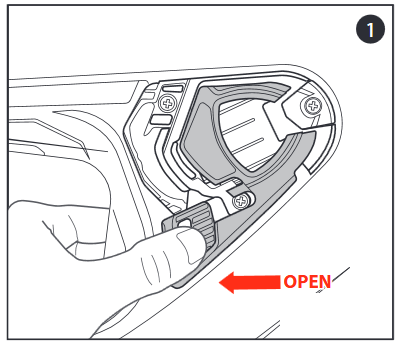

1. Zorg ervoor dat de hendelvergrendeling in de open positie staat.

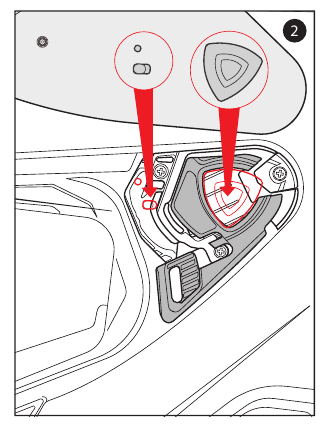

2. Lijn de bovenkant van de viziergeleider uit en steek deze in de plaat-tandwielgeleider.

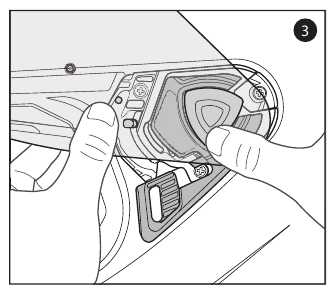

3. Met de geleiders correct uitgelijnd, drukt u het onderste deel van het vizier in het plaat-tandwielmechanisme. Het vergrendelingslipje moet in positie klikken, waardoor het vizier op zijn plaats wordt vergrendeld.


Controleer altijd of de helmpads zijn geïnstalleerd voordat u de helm gebruikt. Een helm met ontbrekende of onjuist geïnstalleerde pads kan het risico op ernstig letsel of overlijden bij een ongeval vergroten.

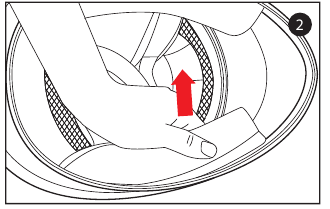

Wangstuk verwijderen

Er zijn 3 drukknopen die het wangstuk op zijn plaats houden.

1. Wrik het wangstuk voorzichtig weg van de binnenkant en maak de drukknopen los.

2. Pak het wangstuk in de buurt van het midden vast en trek het voorzichtig los van de kinkband.


Wangstuk installeren

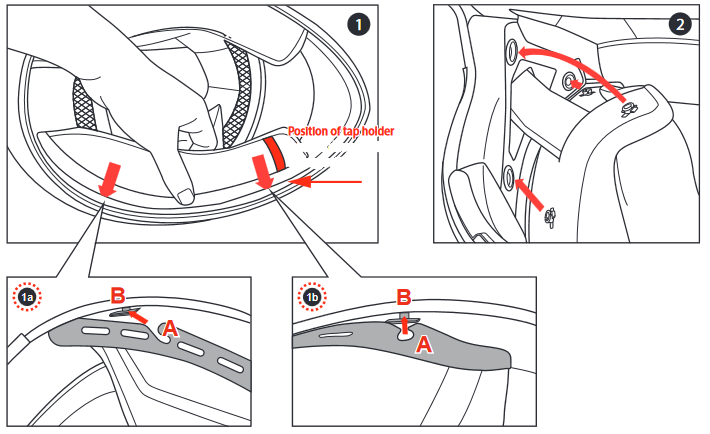

1. Lijn de plastic plaat van het wangstuk uit en schuif deze volledig tussen de schaal en EPS.

2. Klik de 3 kleine mannelijke drukknopen van het wangstuk vast aan de 3 vrouwelijke drukknopen die aan de binnenkant van de schaal zijn bevestigd.


※Schuif het lipje 'A' van het wangstuk in de houder 'B'. (Herhaal hetzelfde aan de andere kant)

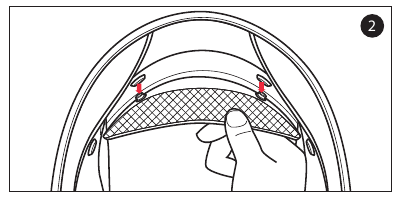

Kroonstuk verwijderen

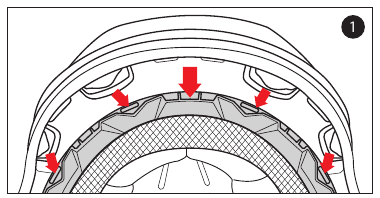

1. Pak de stof van het kroonstuk zo dicht mogelijk bij de plastic basis vast en trek/wrik deze weg van de helm. Let op hoe het plastic gedeelte van het kroonstuk is uitgelijnd met de plastic huls van de schaal. Dit helpt u bij het herinstalleren.

2. Herhaal hetzelfde aan de achterkant.

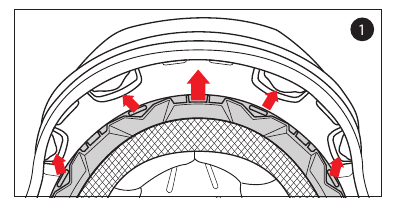

Kroonpadinstallatie

1. Installeer eerst het voorste gedeelte door de plastic schaalbasis en de plastic huls van het kroonpad uit te lijnen, waarbij u ervoor zorgt dat de middelste en zijgaten goed zijn uitgelijnd. Druk de plastic huls van het kroonpad (middelste gedeelte) in het midden van de groef die in de plastic schaalbasis is ingebouwd, en werk zo naar buiten toe naar elke kant.

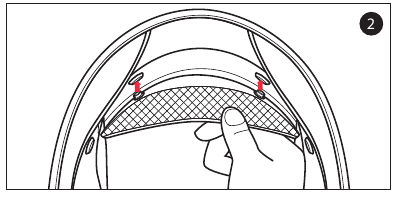

2. Lijn de twee achterste drukknopen uit en klik ze op hun plaats.


Kinbandhoes verwijderen

1. Pak het uiteinde van de kinbandhoes vast en trek/wrik het weg van de helm.


Kinbandhoes installeren

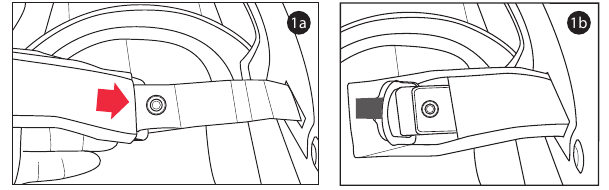

1. Steek de kinband in de kinbandhoes en duw de kinband helemaal naar binnen.


• Probeer het zonnevizier niet te bedienen tijdens het rijden, omdat dit uw zicht kan belemmeren en tot een ongeluk kan leiden.
• Trek NIET aan het zonnevizier wanneer het al omlaag is. Het zonnevizier kan worden uitgeworpen en dit verhoogt het risico op ernstig letsel of overlijden bij een ongeval.
• Probeer NIET het zonnevizier zelf met uw handen aan te passen. Gebruik altijd de zonnevizierhendel.
• Gebruik het zonnevizier NIET 's nachts. Het zonnevizier is alleen voor gebruik overdag. Het zonnevizier biedt geen oogbescherming. Wanneer u het zonnevizier gebruikt, zorg er dan voor dat het heldere vizier ook in gesloten positie staat.

Zonnevizierbediening

Bovenstaande afbeelding toont de verhoogde positie van het zonnevizier.

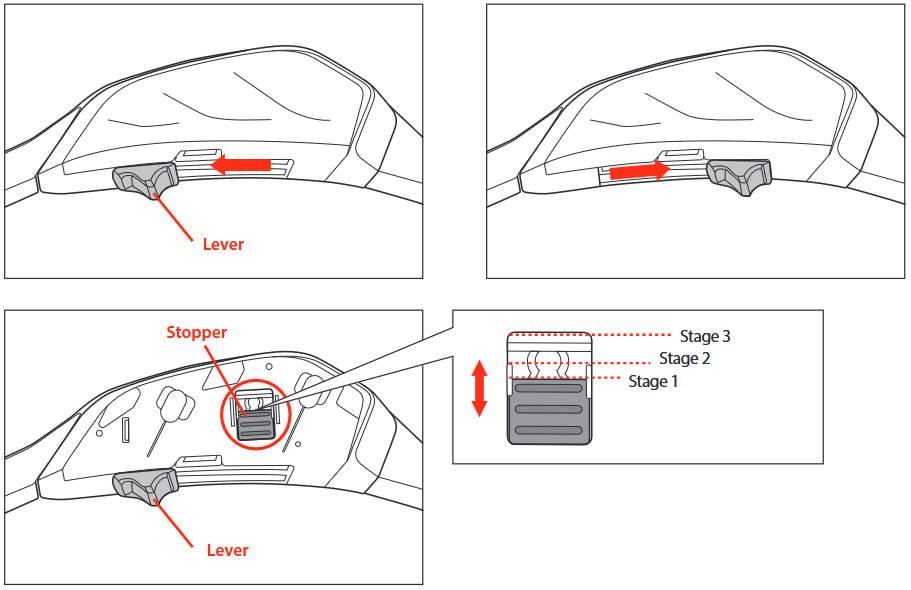

Er zijn drie posities voor de schuifhendel van het zonnevizier.
Stand 1 - Standaardpositie
Stand 2 - Lagere positie
Stand 3 - Laagste positie

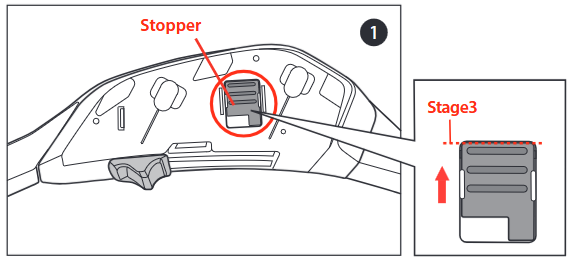

Zonnevizier verwijderen

1. Plaats de stopper in stand 3.

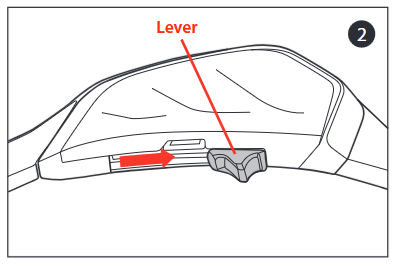

2. Duw de zonnevizierhendel in de richting van de pijl om het zonnevizier zo ver mogelijk te laten zakken.

3. Trek voorzichtig aan één kant van het zonnevizier zoals de pijl aangeeft (herhaal hetzelfde voor de andere kant).


Zonnevizier installeren

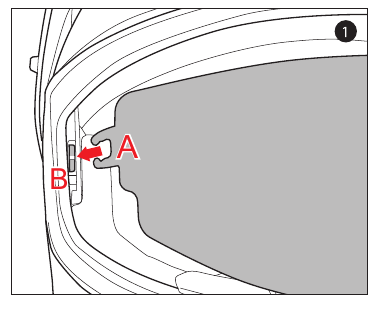

1. Steek het zonnevizierlipje 'A' in positie 'B'. (Herhaal hetzelfde aan de andere kant)
   ※Zorg er bij het installeren van het zonnevizier voor dat het achter de tap 'B'-houder is geschoven.

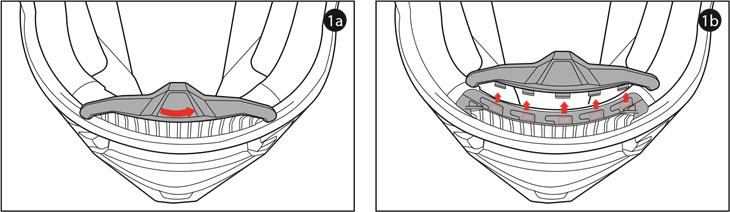

Ademdeflector verwijderen

1. Om de ademdeflector te verwijderen, trekt u in de richting van de pijl.


Ademdeflector installeren

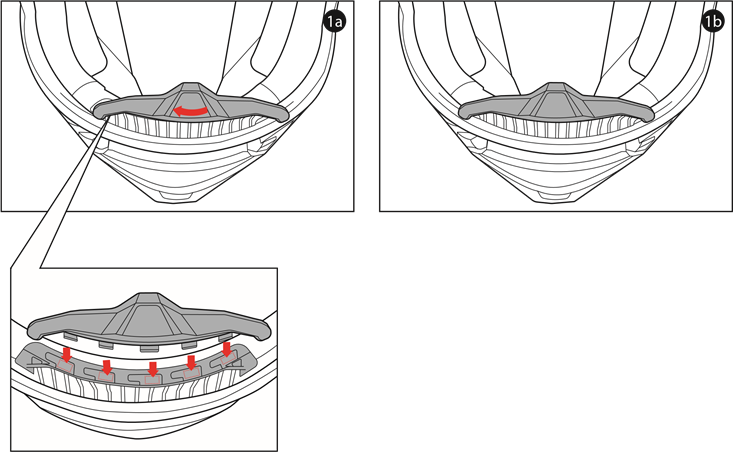

1. Om de ademdeflector te bevestigen, steekt u deze in de gleuf en duwt u deze in de richting van de pijl.


Onderste ventilatieopening bedienen

*De onderste ventilatieopeningen openen op twee manieren en de hoeveelheid in- en uitlaat kan worden aangepast.

1. Druk eenmaal op de onderkant van de onderste ventilatieopening om de eerste stand te openen.

2. De 1e positie zorgt voor een minimale luchtstroom, terwijl de 2e positie een maximale luchtstroom mogelijk maakt.

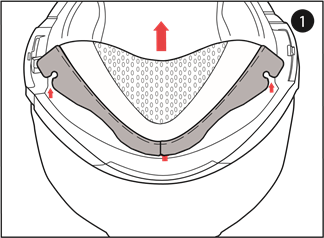

Kinkraag verwijderen

1. Trek de kinkraag weg van de helm zoals de pijl aangeeft.


Kinkraag installeren

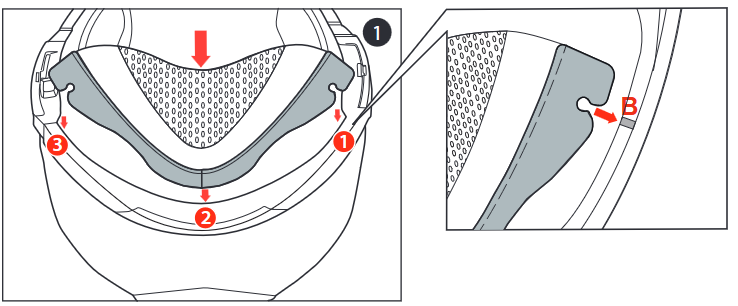

1. Lijn het midden van de kinkraag uit met het midden van de helm. Duw op zijn plaats zoals de pijlen aangeven. (Monteer in volgorde van 1 tot 3.)
   Schuif lipje 'A' van het wangstuk in de houder 'B'.


Noodpakket

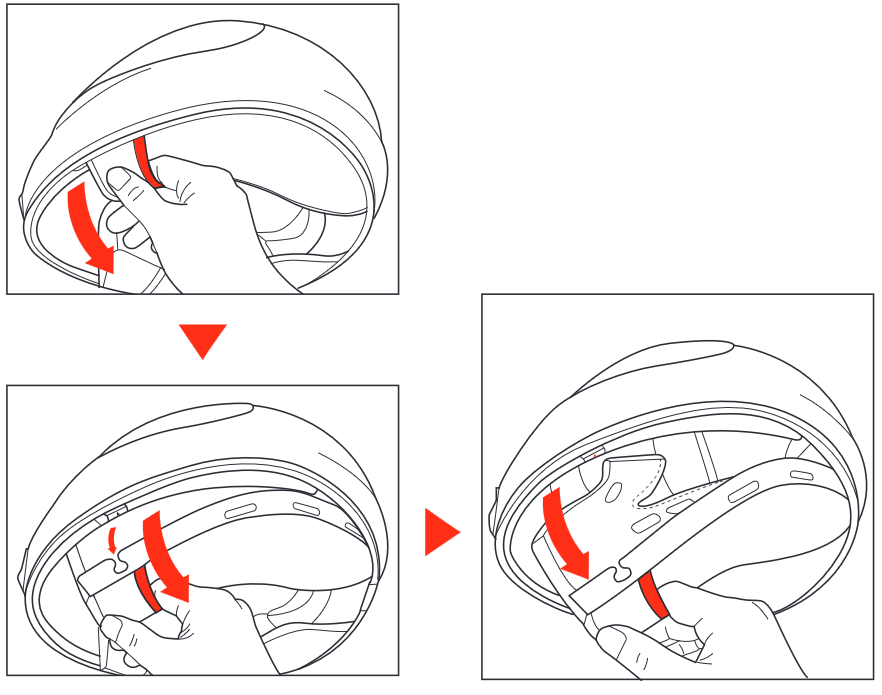

In geval van nood kunt u de wangstukken verwijderen zoals aangegeven in de afbeelding. Trek met uw vingers aan de rode lijnzak.

• Gebruik het noodpakket alleen in noodgevallen.


Luidsprekerzakafdekking installeren

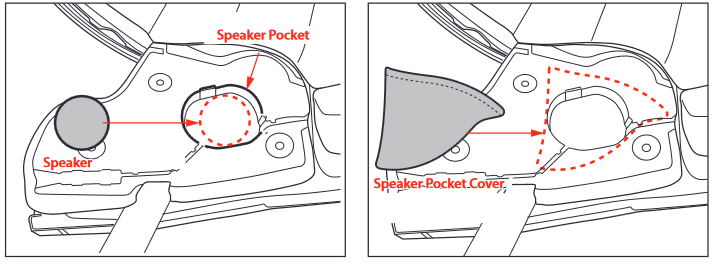

Als u luidsprekers van het communicatiesysteem installeert, gebruik dan niet de luidsprekerzakafdekking.

HJC Intercom Plaatsingsgids

De intercom monteren
Schroef de basisafdekking aan de achterkant van de helm los en verwijder deze om te beginnen met het monteren van de intercom. Raadpleeg de handleiding van de huidige intercom die u gebruikt voor instructies over het monteren en demonteren van de intercomunit.

De basisafdekking losmaken

1. Verwijder de schroeven van de basisafdekking. (afbeelding 1)

2. Terwijl u de basisafdekking optilt (richting A), maakt u deze los door in de richting van B te duwen. (Afbeelding 2)


De basisafdekking monteren
Duw de basisafdekking onder de pakking aan de onderkant van de helm totdat de basisafdekking en de schroefgaten van de beugel overeenkomen. Gebruik de schroef om de basisafdekking op de helm te bevestigen.

Bluetooth UI-afdekking losmaken

1. Duw de Bluetooth UI-afdekking in de richting van de pijl terwijl u op A drukt.


De Bluetooth UI-afdekking monteren

1. Nadat u de haak van de Bluetooth UI-afdekking hebt uitgelijnd met de groef van de behuizing, duwt u deze vast en bevestigt u deze.
