Hitachi NT 50AE2, NT 32AE2, N 3804AB3 Handleiding

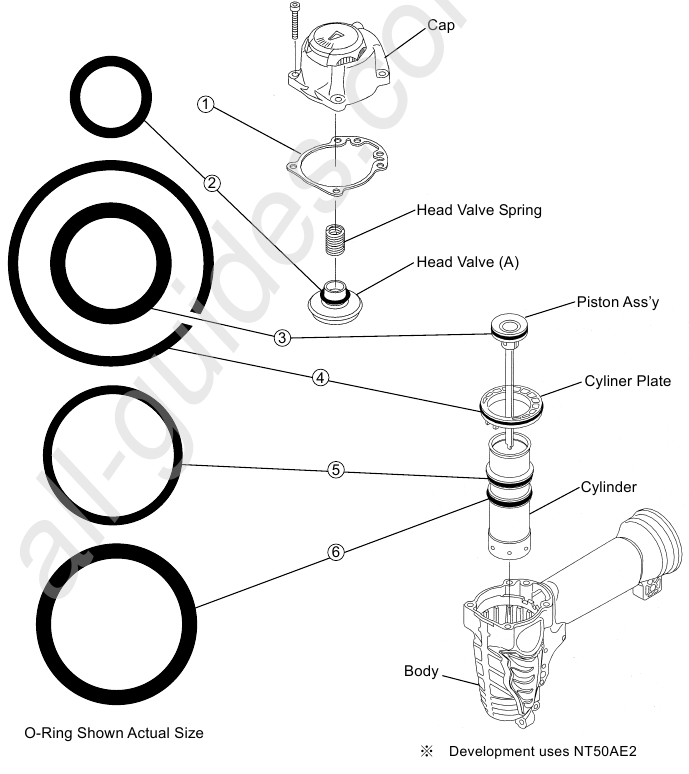

Overzicht

Kit - VOOR GEBRUIK DOOR ALLEEN SERVICEPERSONEEL DAT IS OPGELEID DOOR HITACHI, DISTRIBUTEUR OF WERKGEVER. Voor luchtlekkage of trage werking.

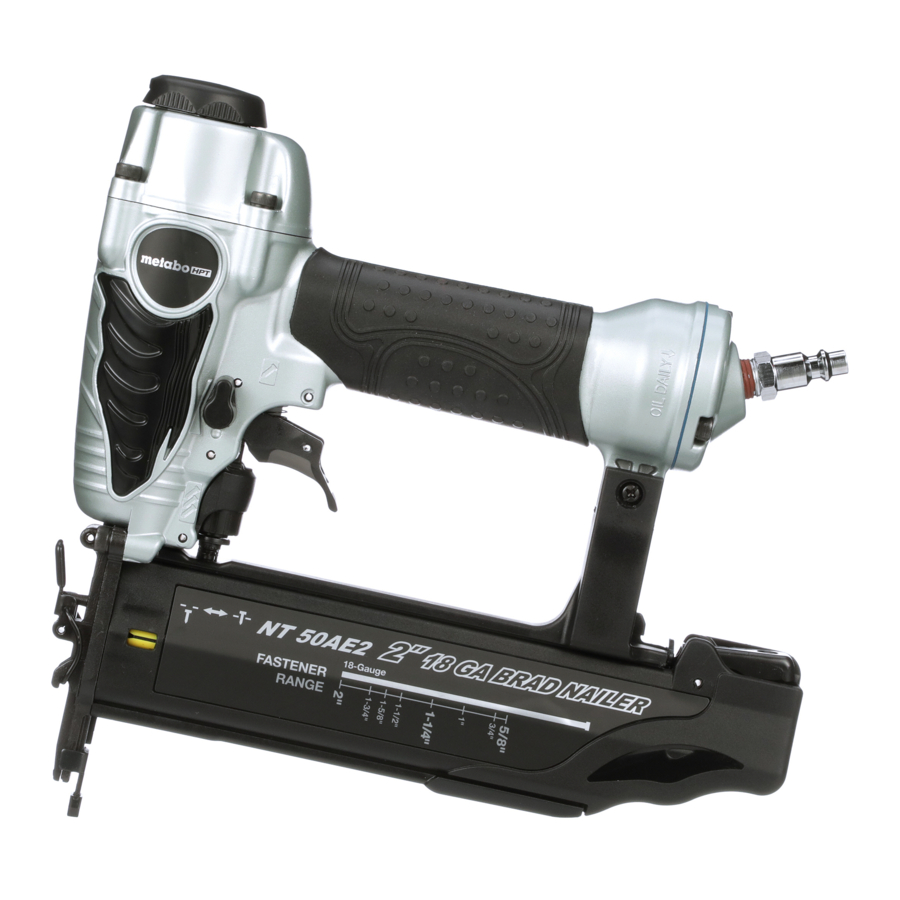

BRAD NAILER MODEL NT 50AE2

BRAD NAILER MODEL NT 32AE2

STAPLER MODEL N 3804AB3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• LEES EN BEGRIJP DEZE HANDLEIDING VOORDAT U REPARATIES UITVOERT.
• Alleen servicepersoneel dat is opgeleid door Hitachi, distributeur of werkgever mag de Nailer [Stapler (in het geval van N3804AB3)] repareren.
• Gebruik voor reparatie alleen onderdelen die door Hitachi zijn geleverd of aanbevolen.
• Voordat u reparaties uitvoert,
  1. DRAAG EEN VEILIGHEIDSBRIL;

  2. KOPPEL DE LUCHTSLANG LOS VAN DE NAILER [STAPLER]; en
  3. VERWIJDER ALLE NAGELS [NIETEN] UIT DE NAILER [STAPLER].
• Na reparaties, TEST DE NAILER [STAPLER] VOLGENS PUNT NR. 11 VAN DEZE HANDLEIDING VOOR GEBRUIK.
• Als u vragen heeft over reparaties, gebruik of veiligheidswaarschuwingen, neem dan contact op met een door Hitachi geautoriseerd servicecentrum. Als u een door Hitachi geautoriseerd servicecentrum moet vinden, bel dan Hitachi Power Tools U.S.A. Ltd. op 1-800 546-1666.

BIJ REPARATIE

• Olie- of vette handen kunnen gemakkelijk wegglijden.
• Laat geen stof of vreemde stoffen in de Nailer [Stapler] komen.
• Kras niet op de O-ringen of het O-ring contactoppervlak van onderdelen.

HOE TE REPAREREN

※ De afbeelding gebruikt NT50AE2.
※[ ] zijn in het geval van N3804AB3.

1. De benodigde gereedschappen voor reparatie worden hieronder weergegeven.


2. Koppel de luchtslang los van de Nailer [Stapler].


3. Verwijder alle nagels [nieten] uit de Stapler [Nailer].


4. Gebruik een inbussleutel voor M5-schroeven en verwijder de vier bouten van de kap. Verwijder de kap.


5. Verwijder de zuigerconstructie en cilinder.


6. Verwijder de kopklep (A) van de uitlaatdeksel.


7. Gebruik een O-ring picker om oude O-ringen te verwijderen. Gooi oude O-ringen weg.

8. Veeg de behuizing, uitlaatdeksel, kopklep (A), cilinder en cilinderplaat schoon met een schone doek. Breng een voldoende hoeveelheid vet aan op het gearceerde gebied van de behuizing, uitlaatdeksel, kopklep (A), cilinder en cilinderplaat. Breng een voldoende hoeveelheid vet aan op de nieuwe O-ring.


9. Let op dat u de uitlaatdeksel en behuizing niet bekrast wanneer u de oude pakking verwijdert. Installeer nieuwe O-ringen zoals rechts wordt weergegeven. Installeer de cilinder met cilinderplaat en zuigerconstructie in de behuizing. Zorg ervoor dat de kopklepveer en kopklep O-ring correct in de kopklep (A) zijn geplaatst. Installeer de kopklepzuiger in de uitlaatdeksel.

10. Installeer de pakking, kap en vier bouten. Gebruik een inbussleutel voor M5-schroeven en draai de vier bouten in een verspringende volgorde aan.


11. Wanneer u het apparaat opnieuw in elkaar zet, voert u altijd de volgende tests in de volgende volgorde uit. Als er abnormale werking optreedt, stop dan met het gebruik van de Nailer [Stapler] en neem contact op met een Hitachi
    1. KOPPEL DE LUCHTSLANG LOS VAN DE NAILER [STAPLER]. VERWIJDER ALLE NAGELS [NIETEN] UIT DE NAILER [STAPLER].
       ALLE SCHROEVEN MOETEN VASTGEDRAAID ZIJN. Als schroeven los zitten, draai ze dan vast.
       DE DUWBOOM EN TRIGGER MOETEN SOEPEL BEWEGEN.

    2. Stel de luchtdruk in op 70 psi (4,9 bar 5 kgf/cm 2). Sluit de luchtslang aan. Laad geen nagels [nieten] in de Nailer [Stapler]. Zet de schakelaar in de bovenste stand (ENKELE ACTUATIEMECHANISME). (Zet de schakelaar volledig in de bovenste stand, zoals in het diagram wordt weergegeven. Anders werkt het niet goed.)
       DE NAILER [STAPLER] MAG GEEN LUCHT LEKKEN.

    3. Haal de vinger van de trigger en druk de duwboom tegen het werkstuk.
       DE NAILER [STAPLER] MAG NIET WERKEN.
    4. Scheid de duwboom van het hout. Richt vervolgens de nailer [stapler] naar beneden, trek aan de trekker en wacht in die positie 5 seconden of langer.
       DE NAILER [STAPLER] MAG NIET WERKEN.

    5. 1. Zonder de trekker aan te raken, drukt u de duwboom tegen het werkstuk. Trek aan de trekker.
          DE NAILER [STAPLER] MOET WERKEN.
       2. Houd de trekker ingedrukt terwijl u de duwboom van het hout scheidt.
          De nailer [stapler] blijft in de bediende status (het aandrijfblad blijft aan de onderkant).
       3. Haal de vinger van de trekker.
          De werking van de Nailer [Stapler] wordt beëindigd (het aandrijfblad keert terug naar de bovenkant).
    6. Zet de schakelaar in de onderste stand (CONTACTACTUATIEMECHANISME). (Zet de schakelaar volledig in de onderste stand, zoals in het diagram wordt weergegeven. Anders werkt het niet goed.) Met de Nailer [Stapler] van het werkstuk af, trekt u aan de trekker. Druk de duwboom tegen het werkstuk.
       DE NAILER MOET WERKEN.

    7. Als er geen abnormale werking wordt waargenomen, kunt u nagels [nieten] in de Nailer [Stapler] laden. Drijf nagels [nieten] in het werkstuk dat van hetzelfde type is dat in de werkelijke toepassing zal worden gebruikt.
       DE NAILER [STAPLER] MOET CORRECT WERKEN.

12. Vervang het WAARSCHUWINGSETIKET als het ontbreekt of beschadigd is. Een nieuw WAARSCHUWINGSETIKET is verkrijgbaar bij een door Hitachi geautoriseerd servicecentrum.
