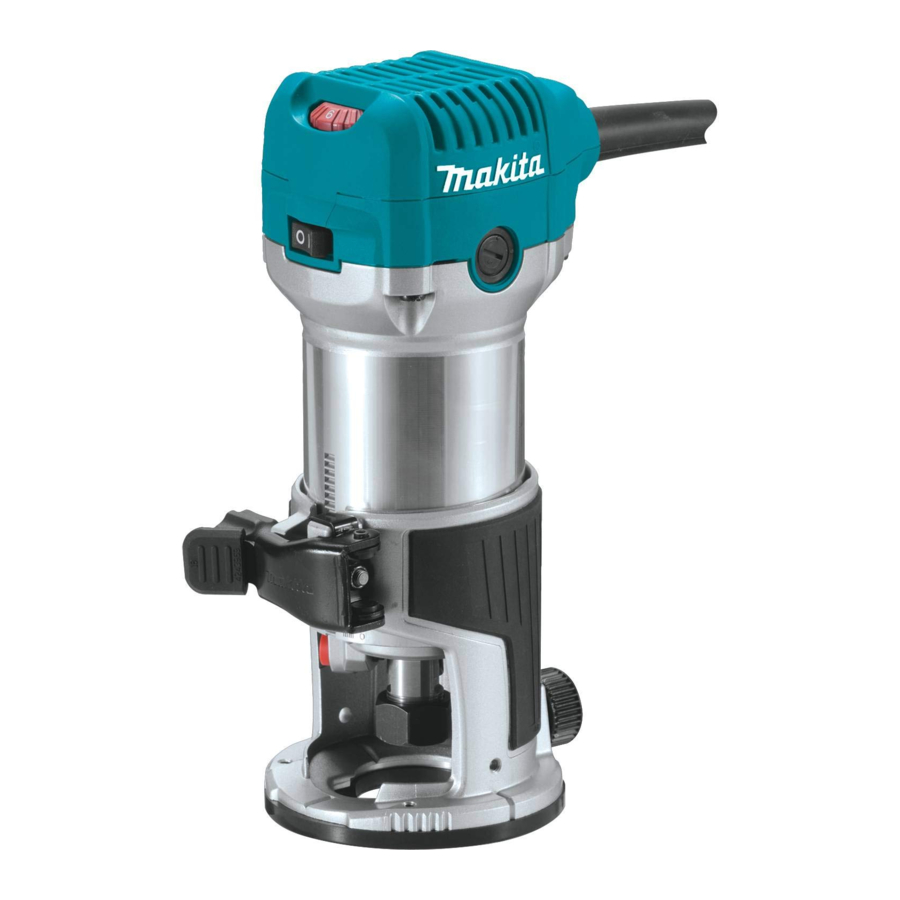

Makita RT0700C, RT0700CX3, RT0700CX3J Handleiding

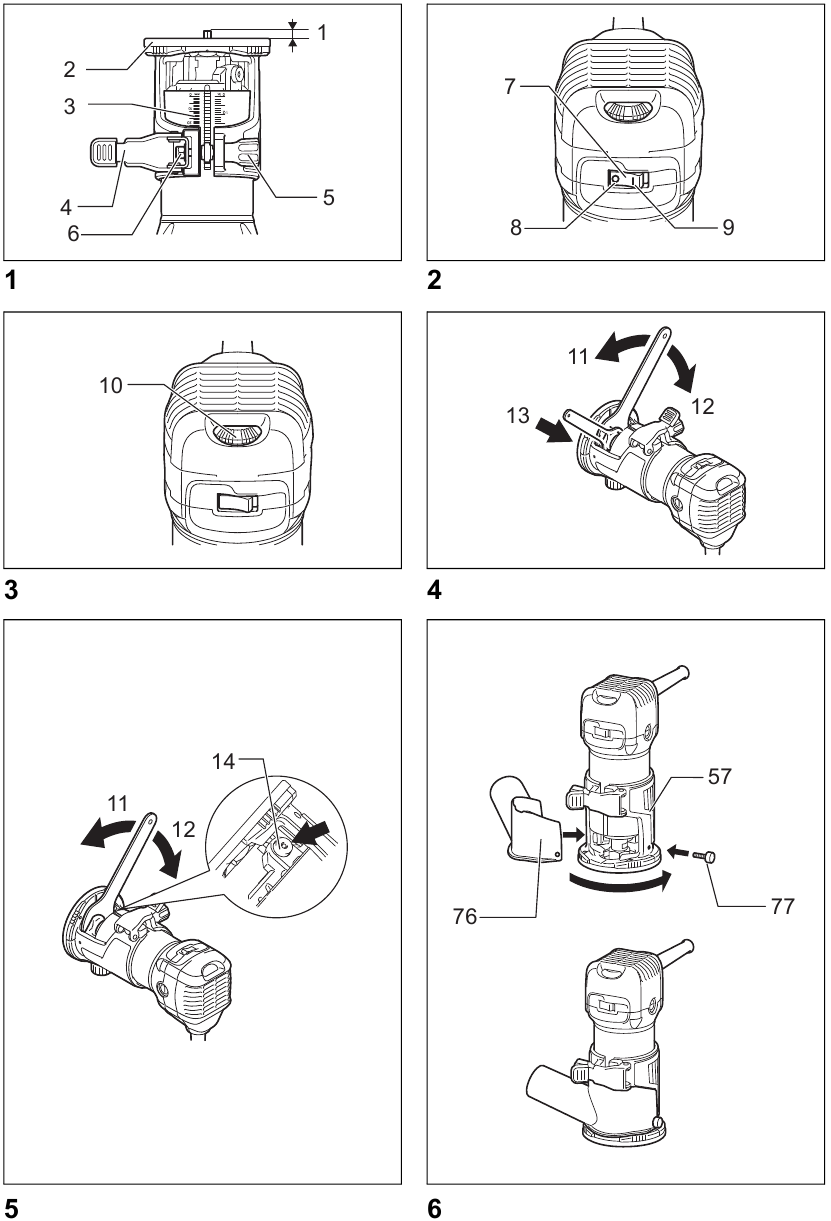

Uitleg van het algemene overzicht

1. Bituitsteeksel
2. Gereedschapsbasis
3. Schaal
4. Vergrendelingshendel
5. Afstelschroef
6. Zeskantmoer
7. Schakelaar
8. UIT (O)-zijde
9. AAN (I)-zijde
10. Snelheidsregelaar
11. Aandraaien
12. Losdraaien
13. Vasthouden
14. Asvergrendeling
15. Werkstuk
16. Draairichting bit
17. Aanzicht van de bovenkant van het gereedschap
18. Toevoerrichting
19. Rechte geleider
20. Duimmoer
21. Beschermer van de voet
22. Schroeven
23. Schroevendraaier
24. Rechte bit
25. Voet
26. Sjabloon
27. Afstand (X)
28. Sjabloongeleider 10
29. Beschermer van de voet
30. Bout
31. Geleidingsplaat
32. Vleugelmoer
33. Klemschroef (A)
34. Middengat
35. Spijker
36. Klemschroef (A)
37. Afstelschroef
38. Klemschroef (B)
39. Afkortgeleider
40. Bit
41. Geleidingsrol
42. Klemschroeven
43. Beschermer van de voet
44. Schroef
45. Katrol
46. Spantangmoer
47. Spantangkegel
48. Sleutel
49. Riem
50. Vergrendelingshendel
51. Offsetvoet
52. Zeskantsleutel
53. Offsetvoetplaat
54. Bovenste gedeelte van de offsetvoet
55. Grip van het staaftype (optioneel accessoire)
56. Gripbevestiging (optioneel accessoire)
57. Afkortvoet
58. Grip van het knoptype
59. Duikvoet
60. Grip
61. Knop
62. Afstelknop
63. Vergrendelingshendel
64. Diepte-indicator
65. Stelmoer stang
66. Snelinvoerknop
67. Stopstang
68. Stopblok
69. Afstelbout
70. Geleiderhouder
71. Vleugelbouten
72. Geleiderstang
73. Vleugelbout
74. Buitendiameter van de sjabloongeleider
75. Sjabloongeleider
76. Stofmondstuk
77. Duimschroef
78. Limietmarkering
79. Borstelhouderdeksel

SPECIFICATIES

Model	RT0700C
Capaciteit spantang	6 mm, 8 mm, 1/4" of 3/8"
Nullasttoerental (min-1)	10.000 – 30.000
Totale lengte	200 mm
Nettogewicht	1,8 kg
Veiligheidsklasse	/II

• Vanwege het voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2003

Beoogd gebruik
Het gereedschap is bedoeld voor het vlakfrezen en profileren van hout, kunststof en soortgelijke materialen.

Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje en mag alleen worden gebruikt op eenfasige wisselstroom. Ze zijn dubbel geïsoleerd in overeenstemming met de Europese norm en kunnen daarom ook worden gebruikt met stopcontacten zonder aarddraad.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

VEILIGHEIDSWAARSCHUWINGEN VOOR TRIMMER

1. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, omdat de frees in contact kan komen met het eigen snoer. Als een "onder spanning staande" draad wordt doorgesneden, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning komen te staan" en de bediener een schok geven.
2. Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Als u het werk met de hand of tegen uw lichaam vasthoudt, is het instabiel en kan dit leiden tot verlies van controle.
3. Draag gehoorbescherming tijdens langdurig gebruik.
4. Behandel de bits zeer voorzichtig.
5. Controleer de bit zorgvuldig op scheuren of beschadigingen vóór gebruik.
   Vervang een gebarsten of beschadigde bit onmiddellijk.
6. Vermijd het snijden van spijkers. Inspecteer het werkstuk vóór gebruik op spijkers en verwijder deze.
7. Houd het gereedschap stevig vast.
8. Houd handen uit de buurt van draaiende delen.
9. Zorg ervoor dat de bit geen contact maakt met het werkstuk voordat de schakelaar wordt ingeschakeld.
10. Laat het gereedschap, voordat u het op een echt werkstuk gebruikt, een tijdje draaien.
    Let op trillingen of wiebelen die kunnen wijzen op een onjuist geïnstalleerde bit.

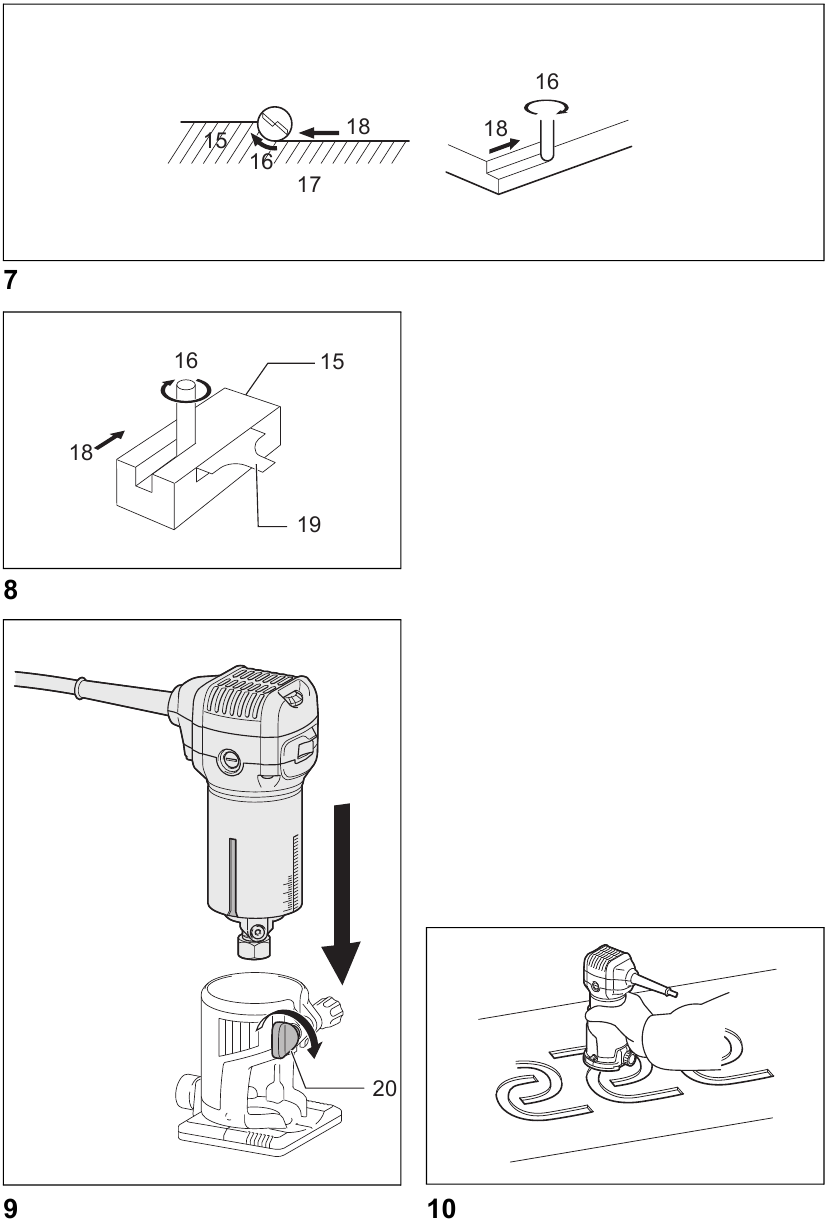

11. Let op de draairichting van de bit en de toevoerrichting.
12. Laat het gereedschap niet draaien. Gebruik het gereedschap alleen wanneer u het in de hand houdt.
13. Schakel altijd uit en wacht tot de bit volledig tot stilstand is gekomen voordat u het gereedschap van het werkstuk verwijdert.
14. Raak de bit niet direct na gebruik aan; deze kan extreem heet zijn en uw huid verbranden.
15. Smeer de gereedschapsbasis niet onzorgvuldig in met verdunner, benzine, olie en dergelijke.
    Deze kunnen scheuren in de gereedschapsbasis veroorzaken.
16. Gebruik bits met de juiste schachtdiameter die geschikt is voor de snelheid van het gereedschap.
17. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsinformatie van de materiaalleverancier.
18. Gebruik altijd het juiste stofmasker/ademhalingstoestel voor het materiaal en de toepassing waarmee u werkt.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsvoorschriften voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsvoorschriften die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

FUNCTIONELE BESCHRIJVING

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is gehaald voordat u functies op het gereedschap afstelt of controleert.

Het aanpassen van de bituitsteek

Om de bituitsteek aan te passen, maakt u de vergrendelingshendel los en beweegt u de gereedschapsbasis omhoog of omlaag zoals gewenst door aan de afstelschroef te draaien. Na het afstellen draait u de vergrendelingshendel stevig vast om de gereedschapsbasis vast te zetten.

OPMERKING:

• Als het gereedschap niet vastzit, zelfs niet als de vergrendelingshendel is aangedraaid, draai dan de zeskantmoer vast en draai vervolgens de vergrendelingshendel vast.

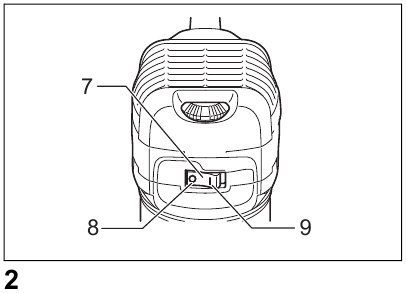

Schakelaaractie

• Controleer altijd of het gereedschap is uitgeschakeld voordat u het in het stopcontact steekt.

Om het gereedschap te starten, drukt u op de "ON (I)" (AAN (I))-zijde van de schakelaar. Om het gereedschap te stoppen, drukt u op de "OFF (O)" (UIT (O))-zijde van de schakelaar.

Elektronische functie

Het gereedschap dat is uitgerust met een elektronische functie is gemakkelijk te bedienen vanwege de volgende functies.

Constante snelheidsregeling
Elektronische snelheidsregeling voor het verkrijgen van een constante snelheid. Het is mogelijk om een fijne afwerking te krijgen, omdat het toerental constant wordt gehouden, zelfs onder belasting.

Zachte start
De functie voor zacht starten minimaliseert de opstartschok en zorgt ervoor dat het gereedschap soepel start.

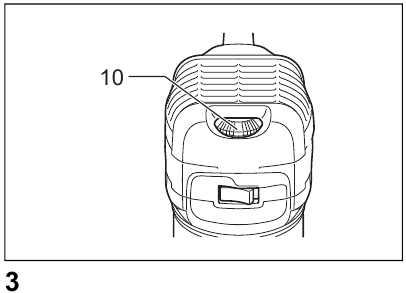

Snelheidsregelaar

De gereedschapssnelheid kan worden gewijzigd door de snelheidsregelaar op een bepaald nummer van 1 tot 6 in te stellen.
Een hogere snelheid wordt verkregen wanneer de knop in de richting van nummer 6 wordt gedraaid. En een lagere snelheid wordt verkregen wanneer deze in de richting van nummer 1 wordt gedraaid.
Hierdoor kan de ideale snelheid worden geselecteerd voor een optimale materiaalverwerking, d.w.z. de snelheid kan correct worden aangepast aan het materiaal en de bitdiameter. Raadpleeg de tabel voor de relatie tussen de nummerinstellingen op de knop en de geschatte gereedschapssnelheid.

• Als het gereedschap lange tijd continu op lage snelheid wordt gebruikt, raakt de motor overbelast, wat leidt tot een storing van het gereedschap.
• De snelheidsregelaar kan slechts tot 6 en terug naar 1 worden gedraaid. Forceer hem niet voorbij 6 of 1, anders werkt de snelheidsregelfunctie mogelijk niet meer.

MONTAGE

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u werkzaamheden aan het gereedschap uitvoert.

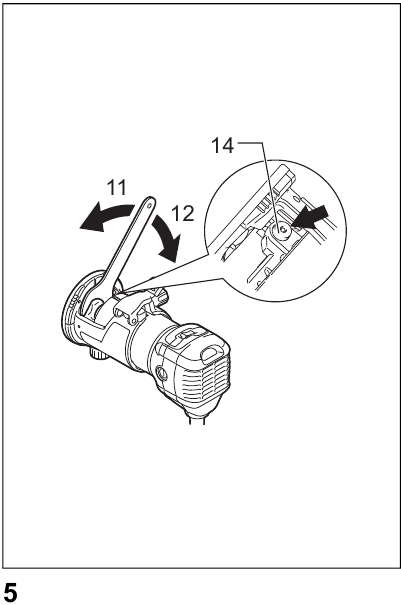

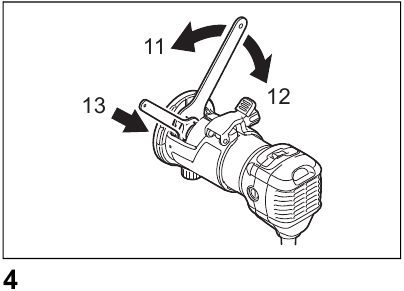

Trimmerbit plaatsen of verwijderen

• Draai de spantangmoer niet vast zonder een bit te plaatsen, anders breekt de spantangkegel.
• Gebruik alleen de bij het gereedschap geleverde sleutels.

Steek de bit helemaal in de spantangkegel en draai de spantangmoer stevig vast met de twee sleutels of door de asvergrendeling in te drukken en de meegeleverde sleutel te gebruiken. Om de bit te verwijderen, volgt u de installatieprocedure in omgekeerde volgorde.

WERKING

Voor de trimmerbasis

• Voordat u de machine met de trimmerbasis gebruikt, moet u altijd het stofmondstuk op de trimmerbasis installeren.

Plaats de machinebasis op het te snijden werkstuk zonder dat de bit contact maakt. Schakel vervolgens de machine in en wacht tot de bit de volle snelheid heeft bereikt. Beweeg de machine voorwaarts over het oppervlak van het werkstuk, waarbij u de machinebasis gelijk houdt en soepel opschuift tot de snede voltooid is. Bij het snijden van randen moet het oppervlak van het werkstuk zich aan de linkerkant van de bit bevinden in de voedingsrichting.

OPMERKING:

• Als u de machine te snel naar voren beweegt, kan dit leiden tot een slechte kwaliteit van de snede of schade aan de bit of motor. Als u de machine te langzaam naar voren beweegt, kan de snede verbranden en beschadigen. De juiste voedingssnelheid is afhankelijk van de bitgrootte, het soort werkstuk en de snijdiepte. Voordat u begint met het snijden van het daadwerkelijke werkstuk, is het raadzaam om een proefsnede te maken op een stuk afvalhout. Dit laat precies zien hoe de snede eruit zal zien en stelt u in staat de afmetingen te controleren.
• Wanneer u de trimmerschoen, de rechte geleider of de trimmergeleider gebruikt, moet u deze aan de rechterkant houden in de voedingsrichting. Dit helpt om hem gelijk te houden met de zijkant van het werkstuk.


• Omdat overmatig snijden kan leiden tot overbelasting van de motor of moeilijkheden bij het bedienen van de machine, mag de snijdiepte bij het snijden van groeven niet meer dan 3 mm per gang bedragen. Als u groeven wilt snijden die meer dan 3 mm diep zijn, maak dan meerdere gangen met steeds diepere bitinstellingen.

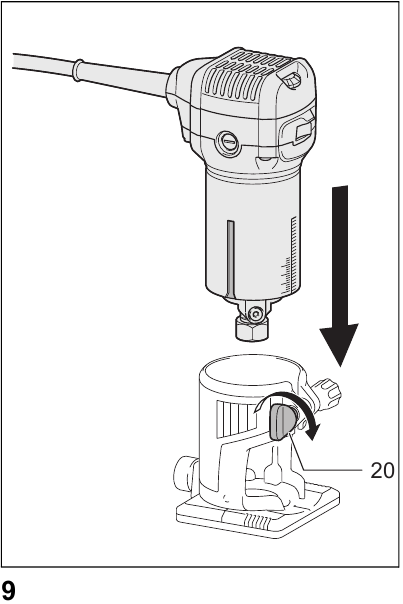

Trimmerbasis (hars) (optioneel accessoire)
U kunt de trimmerbasis (hars) gebruiken als een optioneel accessoire, zoals weergegeven in de afbeelding.

Plaats de machine op de trimmerbasis (hars) en draai de duimmoer vast bij de gewenste uitsteeklengte van de bit. Raadpleeg voor de bedieningsprocedures de werking voor de trimmerbasis.

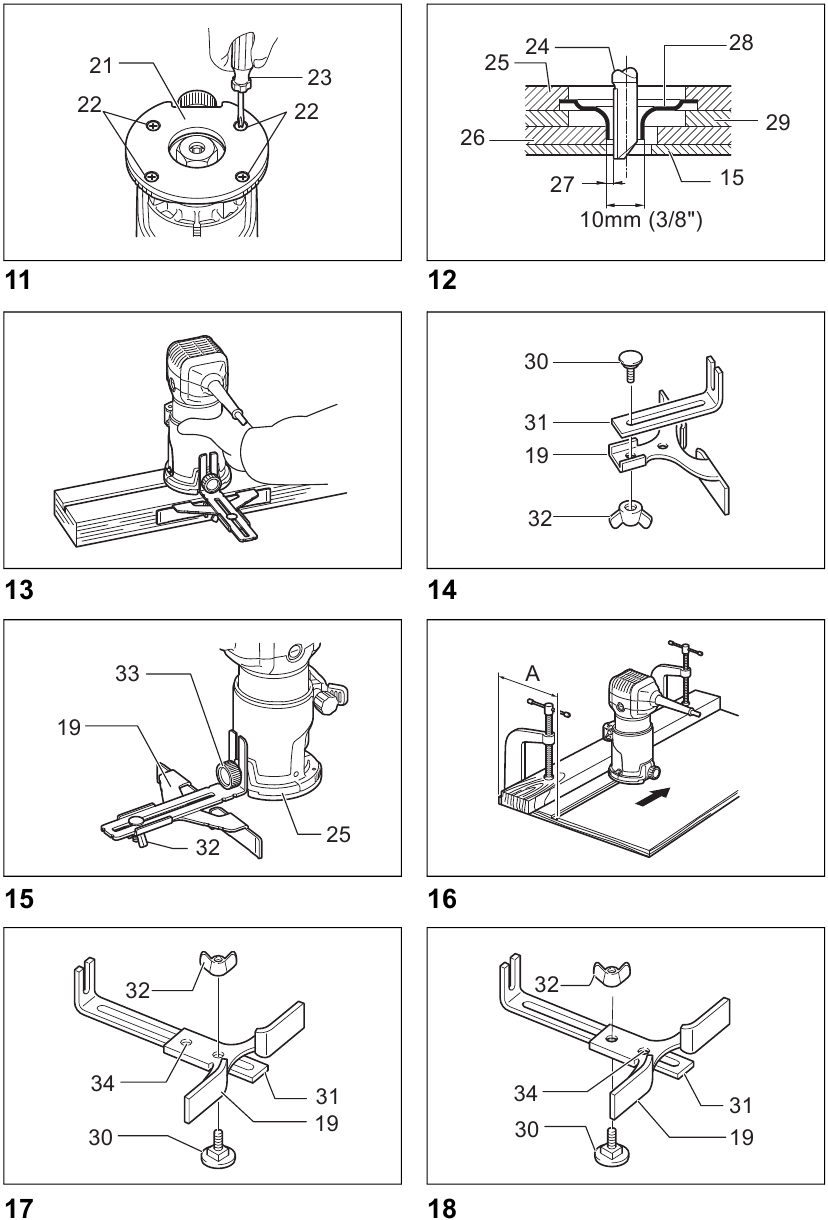

Sjabloongeleider
De sjabloongeleider biedt een huls waar de bit doorheen gaat, waardoor de trimmer met sjabloonpatronen kan worden gebruikt.

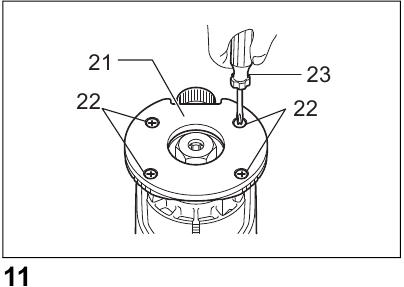

Maak de schroeven los en verwijder de basisbeschermer. Plaats de sjabloongeleider op de basis en plaats de basisbeschermer terug. Zet vervolgens de basisbeschermer vast door de schroeven vast te draaien.

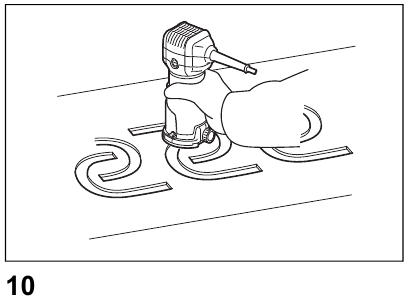

Zet het sjabloon vast op het werkstuk. Plaats de machine op het sjabloon en beweeg de machine terwijl de sjabloongeleider langs de zijkant van het sjabloon glijdt.

OPMERKING:

• Het werkstuk zal iets anders worden gesneden dan het sjabloon. Houd rekening met de afstand (X) tussen de bovenfreesbit en de buitenkant van de sjabloongeleider. De afstand (X) kan worden berekend met behulp van de volgende vergelijking:
  Afstand (X) = (buitendiameter van de sjabloongeleider – diameter bovenfreesbit)/2

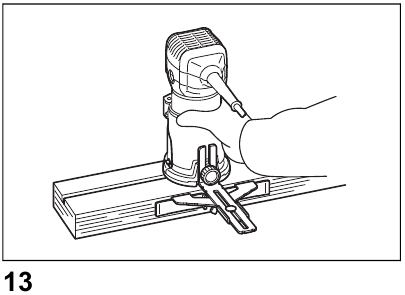

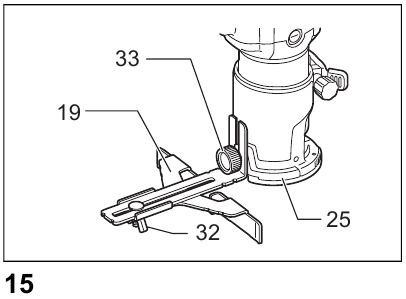

Rechte geleider (accessoire)
De rechte geleider wordt effectief gebruikt voor rechte sneden bij het afschuinen of groeven.

Bevestig de geleidingsplaat aan de rechte geleider met de bout en de vleugelmoer.

Bevestig de rechte geleider met de klembout (A). Draai de vleugelmoer op de rechte geleider los en pas de afstand aan tussen de bit en de rechte geleider. Draai de vleugelmoer stevig vast op de gewenste afstand. Beweeg de machine tijdens het snijden met de rechte geleider gelijk met de zijkant van het werkstuk.

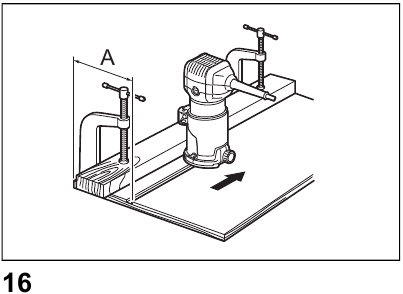

Als de afstand (A) tussen de zijkant van het werkstuk en de snijpositie te groot is voor de rechte geleider, of als de zijkant van het werkstuk niet recht is, kan de rechte geleider niet worden gebruikt. Klem in dit geval een rechte plank stevig op het werkstuk en gebruik deze als geleider tegen de trimmerbasis. Voer de machine in de richting van de pijl.

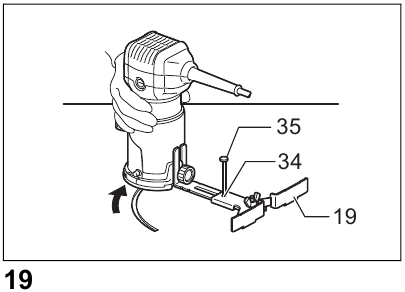

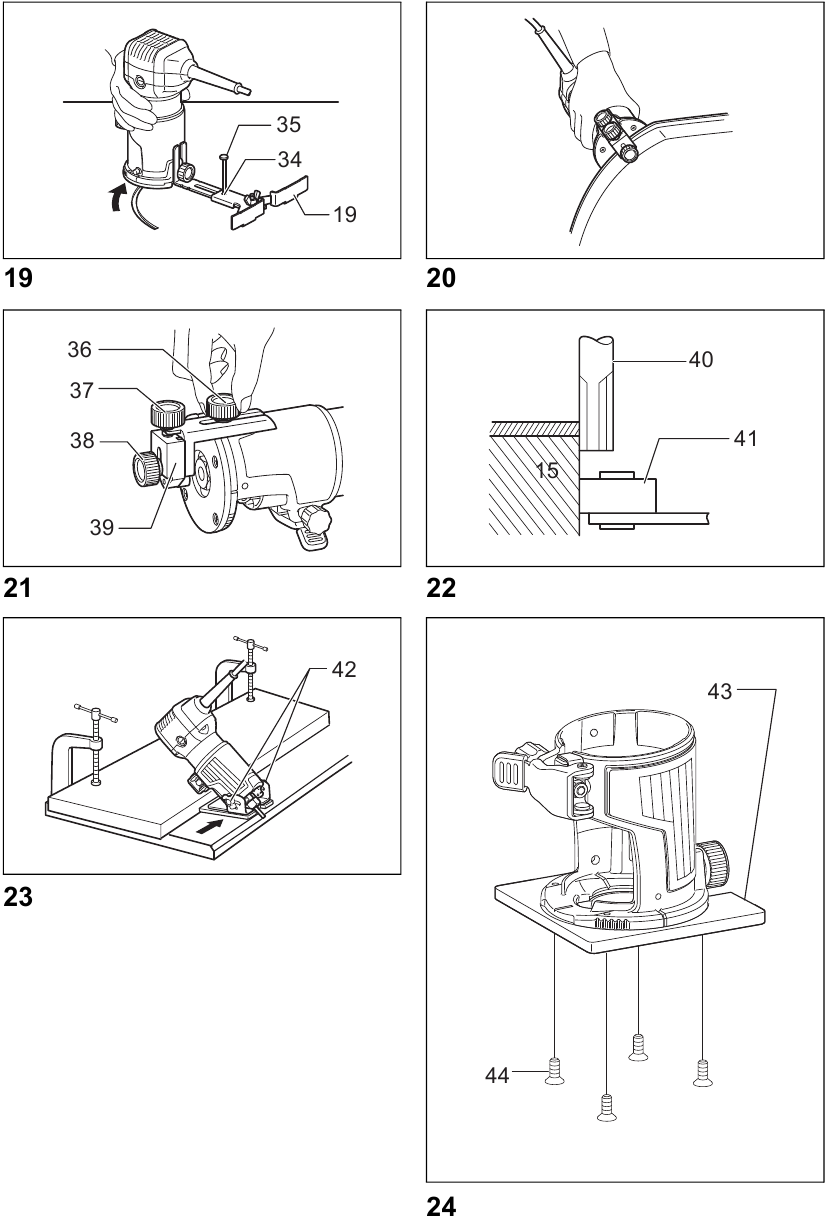

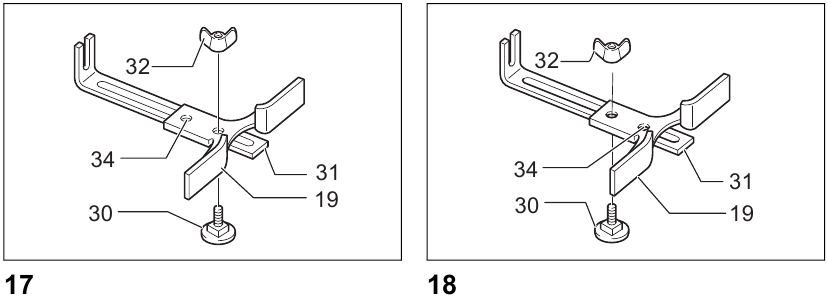

Cirkelvormig werk
Cirkelvormig werk kan worden uitgevoerd als u de rechte geleider en de geleidingsplaat monteert zoals weergegeven in Fig. 17 of 18.

Min. en max. radius van te snijden cirkels (afstand tussen het middelpunt van de cirkel en het middelpunt van de bit) zijn als volgt:
Min.: 70 mm
Max.: 221 mm
Fig. 17 voor het snijden van cirkels tussen 70 mm en 121 mm in radius.
Fig. 18 voor het snijden van cirkels tussen 121 mm en 221 mm in radius.
OPMERKING:

• Cirkels tussen 172 mm en 186 mm in radius kunnen niet worden gesneden met deze geleider.

Lijn het middelste gat in de rechte geleider uit met het middelpunt van de te snijden cirkel. Sla een spijker van minder dan 6 mm in diameter in het middelste gat om de rechte geleider vast te zetten. Draai de machine rond de spijker in de richting van de klok.

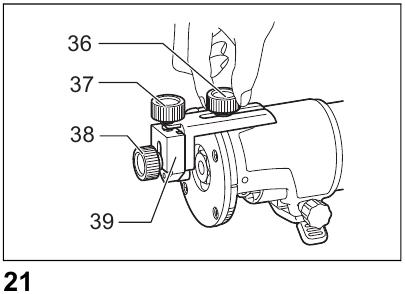

Trimmergeleider (optioneel accessoire)
Trimmen, gebogen sneden in fineer voor meubels en dergelijke kunnen eenvoudig worden uitgevoerd met de trimmergeleider. De geleiderol loopt over de curve en zorgt voor een fijne snede.

Installeer de trimmergeleider op de machinebasis met de klembout (A). Draai de klembout (B) los en pas de afstand tussen de bit en de trimmergeleider aan door de stelschroef te draaien (1 mm per draai). Draai de klembout (B) vast op de gewenste afstand om de trimmergeleider op zijn plaats te houden.

Beweeg de machine tijdens het snijden met de geleiderol over de zijkant van het werkstuk.

Kantelbasis (optioneel accessoire)
De kantelbasis (optioneel accessoire) is handig voor het afschuinen.

Plaats de machine op de kantelbasis en sluit de vergrendelingshendel bij de gewenste uitsteeklengte van de bit. Draai voor de gewenste hoek de klembouten aan de zijkanten vast.

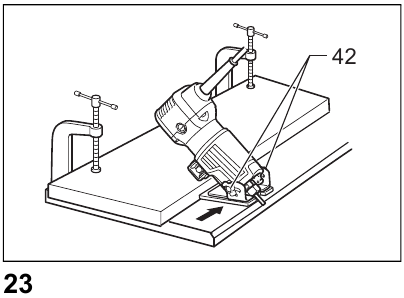

Klem een rechte plank stevig op het werkstuk en gebruik deze als geleider tegen de trimmerbasis. Voer de machine in de richting van de pijl.

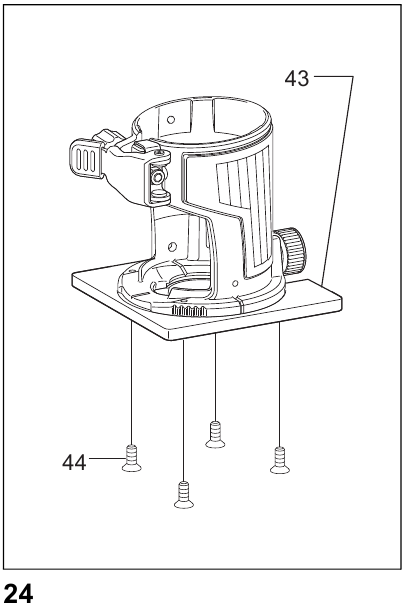

Basisbeschermer verwijderd van de kantelbasis (optioneel accessoire)
Door de basisbeschermer, die van de kantelbasis is verwijderd, op de trimmerbasis te monteren, kan de trimmerbasis worden veranderd van de ronde basis in een vierkante basis.
Verwijder voor een andere toepassing de basisbeschermer van de kantelbasis door vier schroeven los te draaien en te verwijderen.

En monteer vervolgens de basisbeschermer op de trimmerbasis.

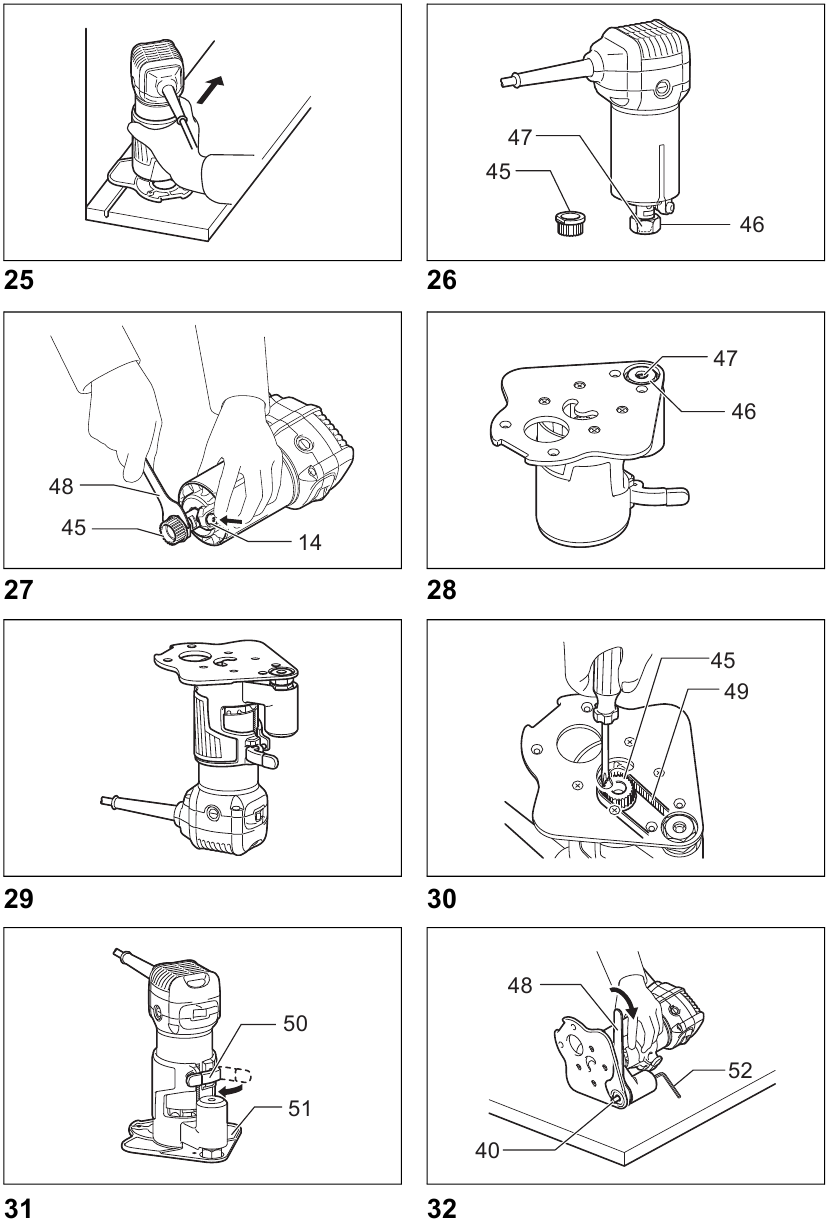

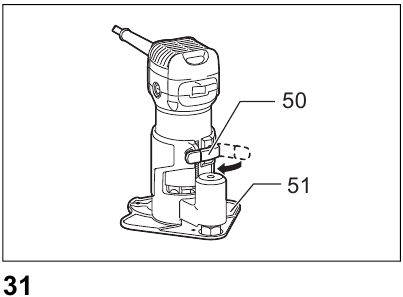

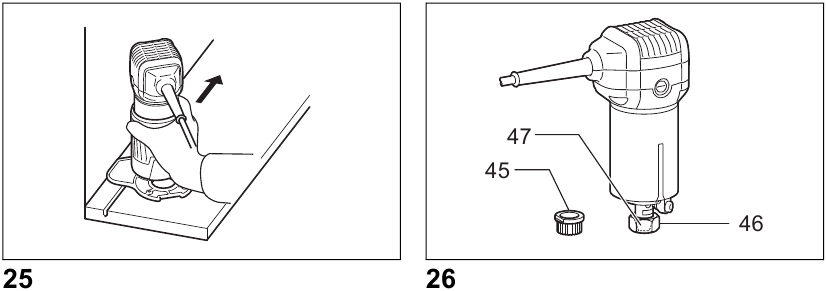

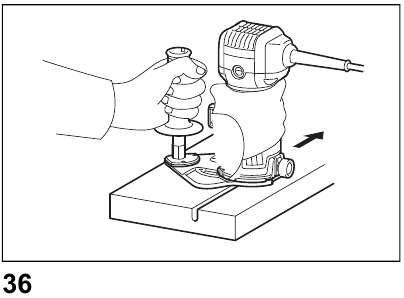

Offset-basis (optioneel accessoire)

1. De offset-basis (optioneel accessoire) is handig voor werkzaamheden in een krappe ruimte, zoals een hoek.

   Voordat u het gereedschap op de offset-basis installeert, verwijdert u de spantangmoer en de spantangconus door de spantangmoer los te draaien.

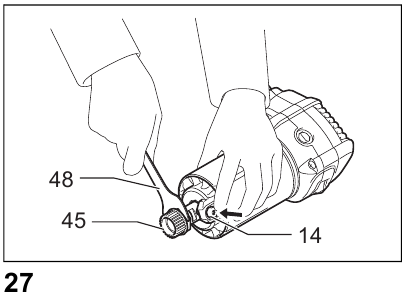

   Installeer de poelie op het gereedschap door de asvergrendeling in te drukken en de poelie stevig vast te draaien met een moersleutel.

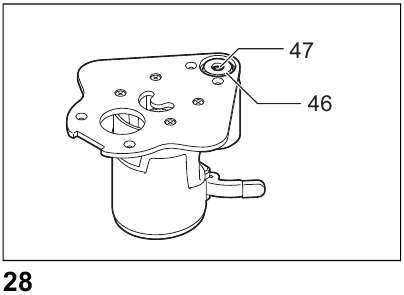

   Plaats de spantangconus en schroef de spantangmoer op de offset-basis, zoals weergegeven in de afbeelding.

   Monteer het gereedschap op de offset-basis.

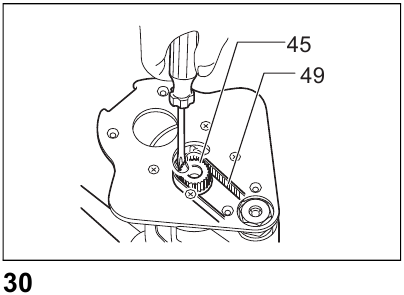

   Plaats een uiteinde van de riem over de poelie met behulp van een schroevendraaier en zorg ervoor dat de volledige breedte van de riem volledig over de poelie past.

   Zet deze vast met een vergrendelingshendel op de offset-basis.

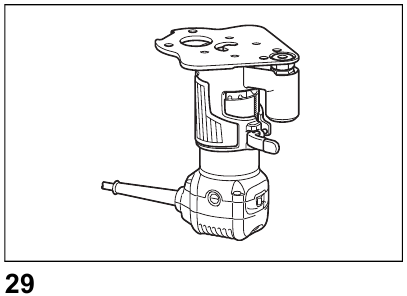

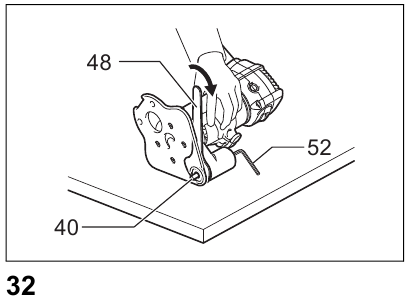

   Om de bit te installeren, laat u het gereedschap met de offset-basis op zijn kant vallen. Steek de zeskantsleutel in het gat in de offset-basis.
   Met de zeskantsleutel in die positie gestoken, steekt u de bit in de spantangconus op de as van de offset-basis vanaf de tegenoverliggende kant en draait u de spantangmoer stevig vast met een moersleutel.
   Om de bit te verwijderen bij vervanging, volgt u de installatieprocedure in omgekeerde volgorde.

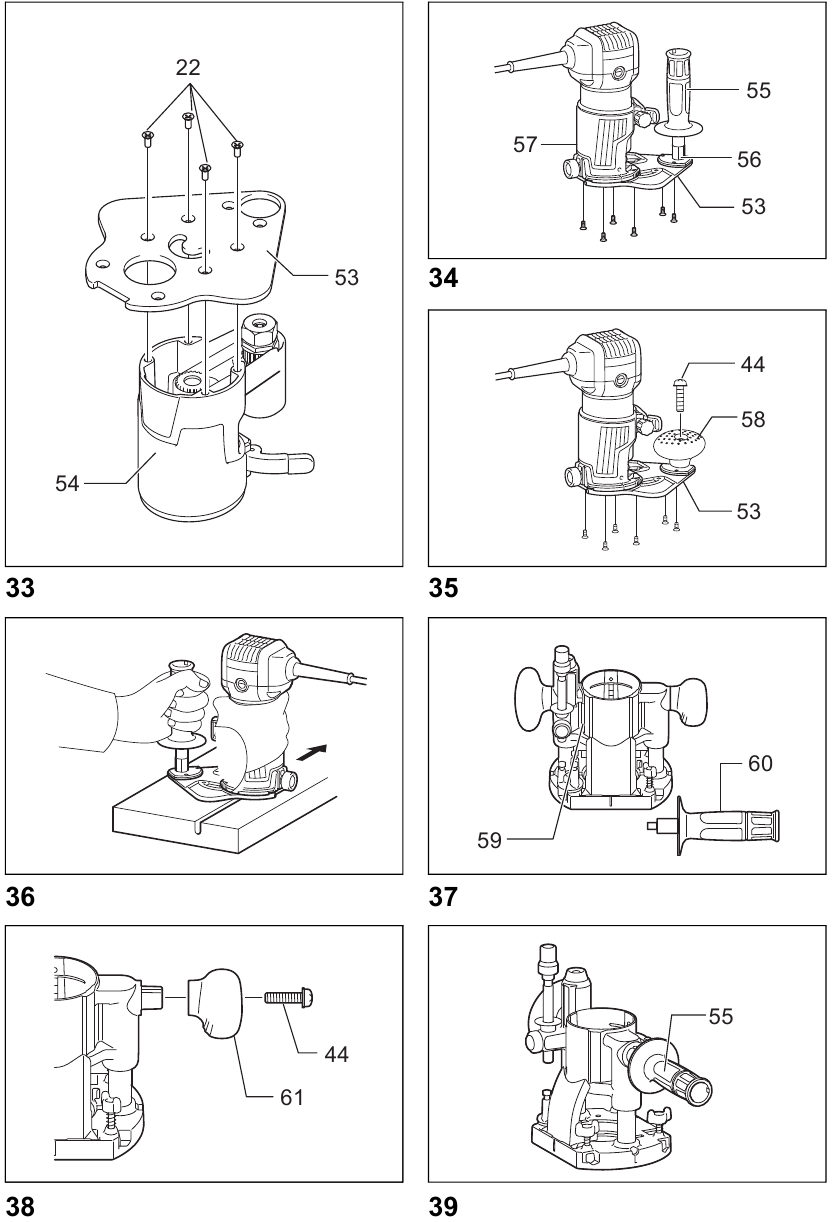

2. De offset-basis (optioneel accessoire) kan ook worden gebruikt met een trimmerbasis en een greepbevestiging (optioneel accessoire) voor meer stabiliteit.

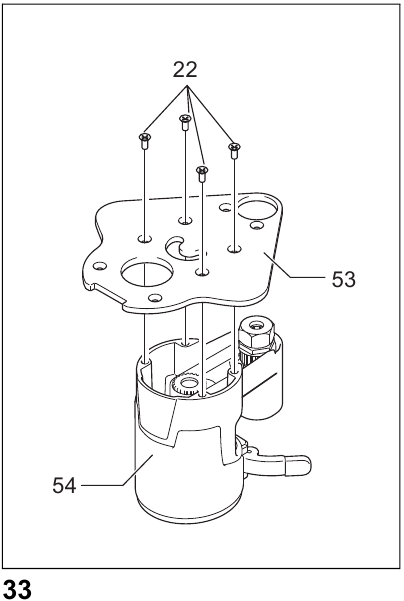

   Draai de schroeven los en verwijder het bovenste gedeelte van de offset-basis. Leg het bovenste gedeelte van de offset-basis opzij.

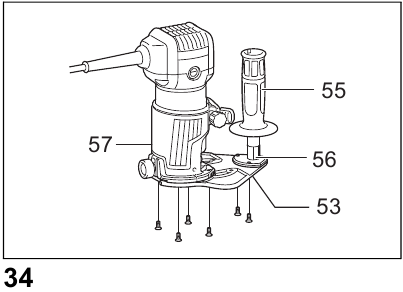

   Monteer de trimmerbasis met vier schroeven en de greepbevestiging (optioneel accessoire) met twee schroeven op de offset-basisplaat.
   Schroef een staafvormige greep (optioneel accessoire) op de greepbevestiging.

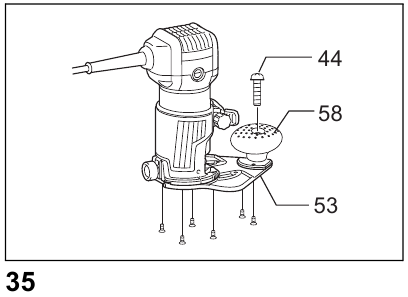

   Op een andere manier kan de knopgreep, die van een dompelbasis (optioneel accessoire) is verwijderd, op de greepbevestiging worden geïnstalleerd. Om de knopgreep te installeren, plaatst u deze op de greepbevestiging en zet u deze vast met een schroef.

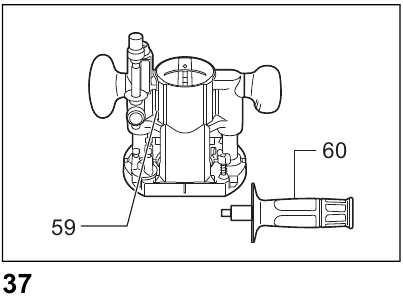

Wanneer u het alleen als een bovenfrees met een dompelbasis gebruikt (optioneel accessoire)

• Wanneer u het als een bovenfrees gebruikt, houdt u het gereedschap stevig met beide handen vast.

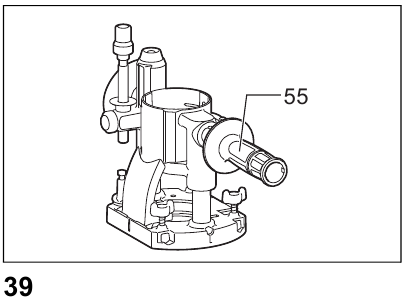

Om het gereedschap als een bovenfrees te gebruiken, installeert u het gereedschap op een dompelbasis (optioneel accessoire) door het volledig naar beneden te drukken.

Afhankelijk van uw werkzaamheden kan een knopgreep of een staafvormige greep (optioneel accessoire) worden gebruikt.

Om de staafvormige greep (optioneel accessoire) te gebruiken, draait u de schroef los en verwijdert u de knopgreep.

Schroef vervolgens de staafvormige greep op de basis.

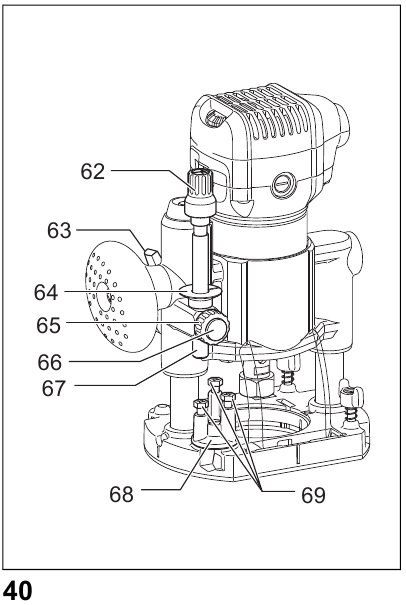

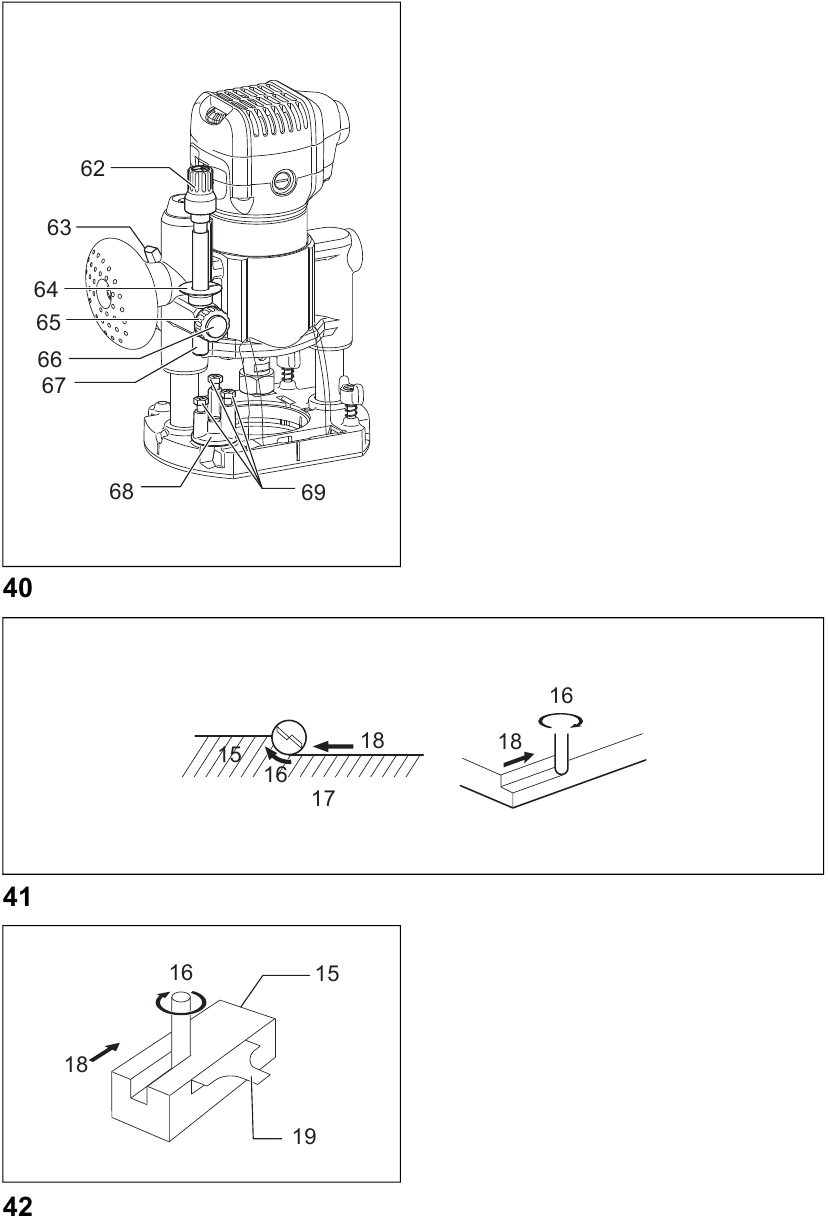

De snijdiepte aanpassen bij gebruik van de dompelbasis (optioneel accessoire)
Plaats het gereedschap op een vlakke ondergrond. Draai de vergrendelingshendel los en laat de gereedschapsbody zakken totdat de bit net het vlakke oppervlak raakt. Draai de vergrendelingshendel vast om de gereedschapsbody te vergrendelen. (Afb. 40) Draai de stelschroef van de stootstang tegen de klok in.

Laat de stootstang zakken totdat deze contact maakt met de stelbout. Lijn de diepte-aanwijzer uit met de "0"-graduatie. De snijdiepte wordt op de schaal aangegeven door de diepte-aanwijzer.
Terwijl u op de sneltoevoerknop drukt, tilt u de stootstang op totdat de gewenste snijdiepte is bereikt. Kleine diepteaanpassingen kunnen worden verkregen door aan de afstelknop te draaien (1 mm per draai).
Door de stelschroef van de stootstang met de klok mee te draaien, kunt u de stootstang stevig vastzetten.
Nu kan uw vooraf bepaalde snijdiepte worden verkregen door de vergrendelingshendel los te draaien en vervolgens de gereedschapsbody te laten zakken totdat de stootstang contact maakt met de zeskantige stelbout van het stootblok.
Houd het gereedschap altijd stevig vast met beide grepen tijdens het gebruik. Zet de gereedschapsbasis op het te snijden werkstuk zonder dat de bit contact maakt. Schakel vervolgens het gereedschap in en wacht tot de bit zijn volledige snelheid heeft bereikt. Laat de gereedschapsbody zakken en beweeg het gereedschap over het oppervlak van het werkstuk, waarbij u de gereedschapsbasis gelijk houdt en soepel verder beweegt totdat het snijden is voltooid.
Bij het snijden van randen moet het oppervlak van het werkstuk zich aan de linkerkant van de bit in de toevoerrichting bevinden.

OPMERKING:

• Als u het gereedschap te snel vooruit beweegt, kan dit leiden tot een slechte snijkwaliteit of schade aan de bit of de motor. Als u het gereedschap te langzaam vooruit beweegt, kan dit leiden tot verbranding en beschadiging van de snede. De juiste toevoersnelheid is afhankelijk van de bitgrootte, het soort werkstuk en de snijdiepte. Voordat u begint met het snijden van het daadwerkelijke werkstuk, is het raadzaam om een proefsnede te maken op een stuk afvalhout. Dit laat precies zien hoe de snede eruit zal zien en stelt u in staat om de afmetingen te controleren.
• Wanneer u de rechte geleider gebruikt, moet u deze aan de rechterkant in de toevoerrichting installeren. Dit helpt om hem gelijk te houden met de zijkant van het werkstuk.

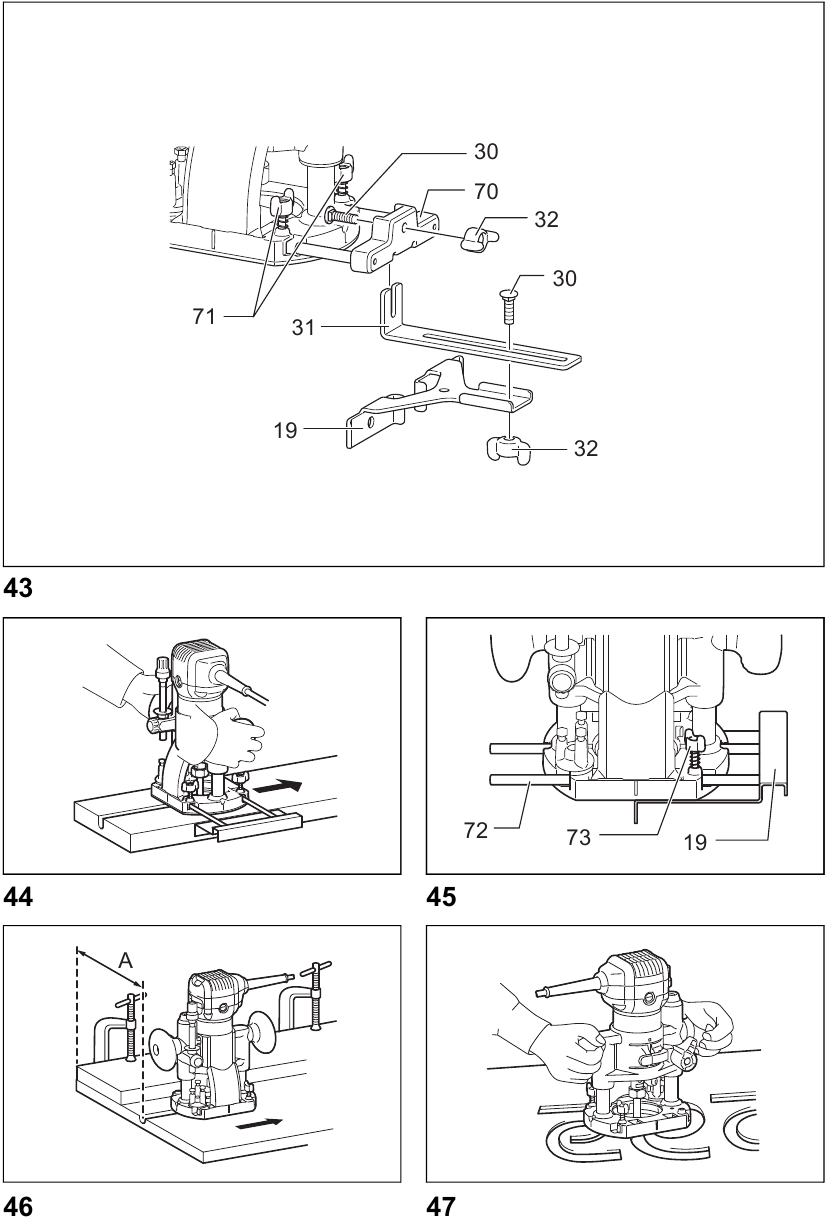

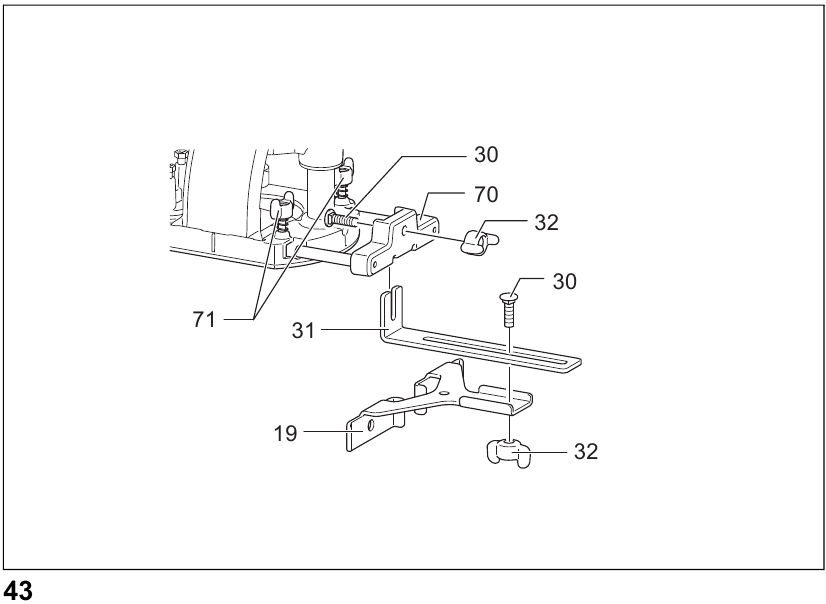

Rechte geleider bij gebruik als bovenfrees (nodig om te gebruiken met geleiderhouder (optioneel accessoire))
De rechte geleider wordt effectief gebruikt voor rechte sneden bij het afschuinen of groeven.

Installeer de rechte geleider op de geleiderhouder (optioneel accessoire) met de vleugelmoer.
Steek de geleiderhouder in de gaten in de dompelbasis en draai de vleugelbouten vast. Om de afstand tussen de bit en de rechte geleider aan te passen, draait u de vleugelmoer los. Draai bij de gewenste afstand de vleugelmoer vast om de rechte geleider op zijn plaats te bevestigen.

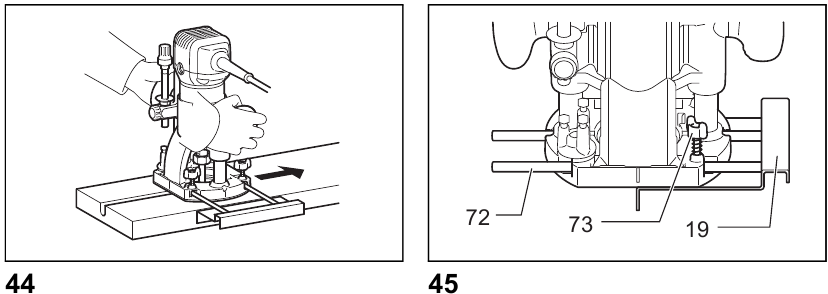

Rechte geleider (optioneel accessoire)
De rechte geleider wordt effectief gebruikt voor rechte sneden bij het afschuinen of groeven.

Om de rechte geleider te installeren, steekt u de geleiderstangen in de gaten in de dompelbasis. Pas de afstand tussen de bit en de rechte geleider aan. Draai bij de gewenste afstand de vleugelbouten vast om de rechte geleider op zijn plaats te bevestigen.
Beweeg tijdens het snijden het gereedschap met de rechte geleider gelijk met de zijkant van het werkstuk.

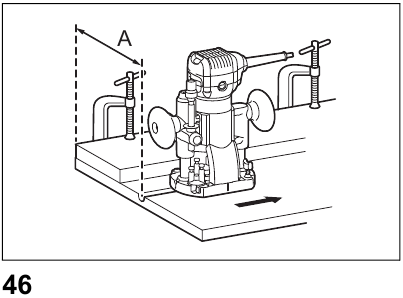

Als de afstand (A) tussen de zijkant van het werkstuk en de snijpositie te groot is voor de rechte geleider, of als de zijkant van het werkstuk niet recht is, kan de rechte geleider niet worden gebruikt. In dit geval klemt u een rechte plank stevig vast aan het werkstuk en gebruikt u deze als geleider tegen de bovenfreesbasis. Voer het gereedschap in de richting van de pijl.

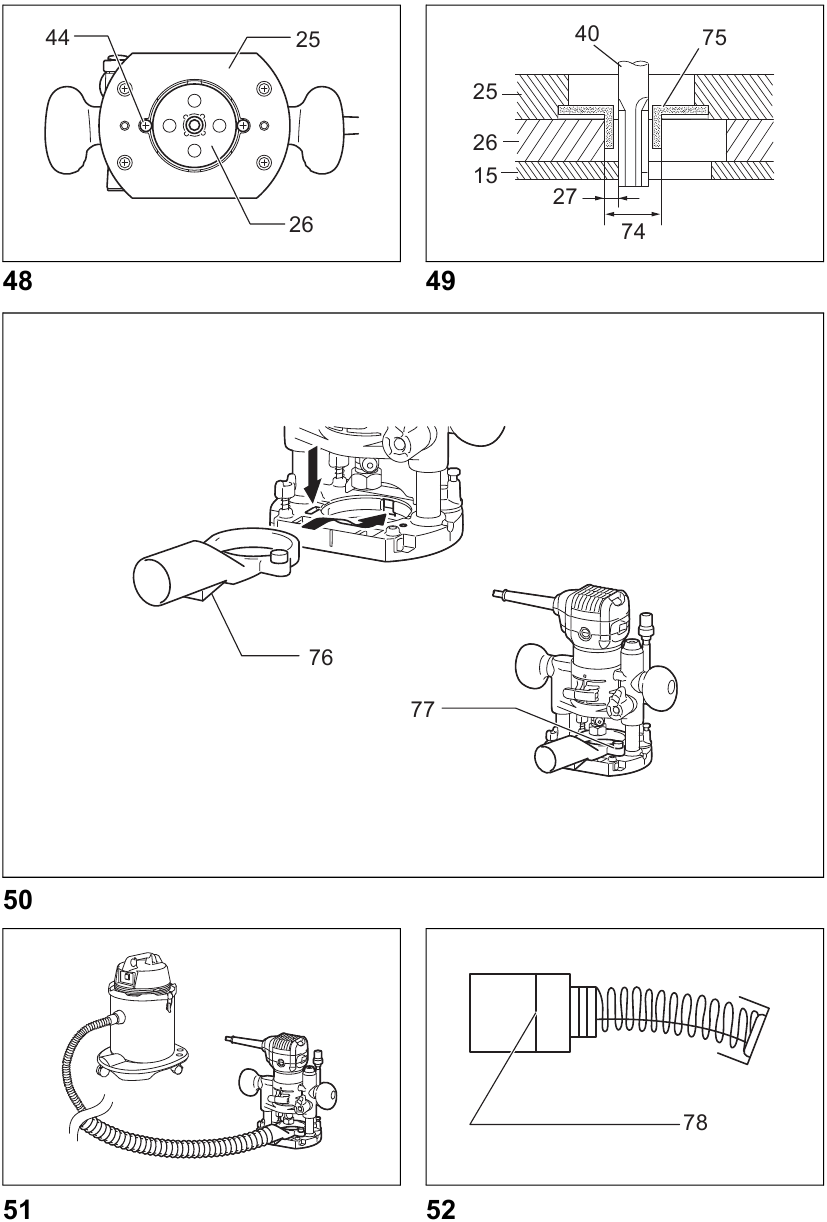

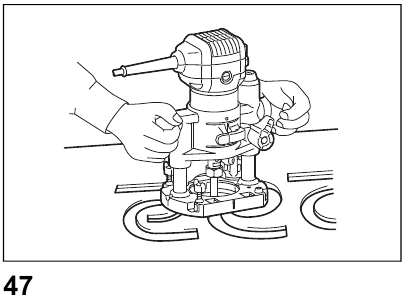

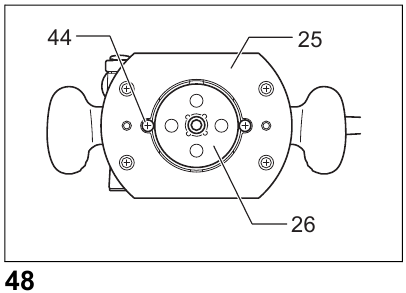

Sjabloongeleider (accessoire)
De sjabloongeleider biedt een huls waardoor de bit passeert, waardoor het gereedschap kan worden gebruikt met sjabloonpatronen.

Om de sjabloongeleider te installeren, draait u de schroeven op de gereedschapsbasis los, plaatst u de sjabloongeleider en draait u vervolgens de schroeven vast.

Bevestig de mal aan het werkstuk. Plaats het gereedschap op de mal en beweeg het gereedschap waarbij de malgeleider langs de zijkant van de mal glijdt.

OPMERKING:

• Het werkstuk wordt iets anders van formaat gesneden dan de mal. Houd rekening met de afstand (X) tussen de frees en de buitenkant van de malgeleider.
  De afstand (X) kan worden berekend met behulp van de volgende vergelijking:
  Afstand (X) = (buitendiameter van de malgeleider – freesdiameter)/2

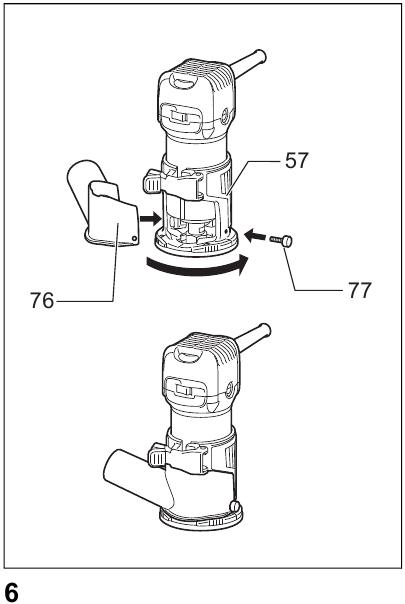

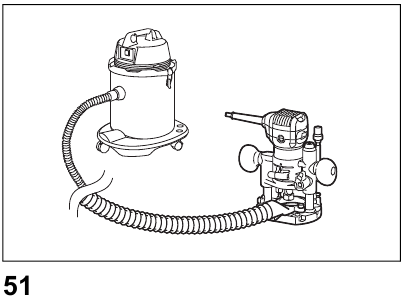

Stofmondstuksets
Voor de trimmerbasis (Fig. 6)

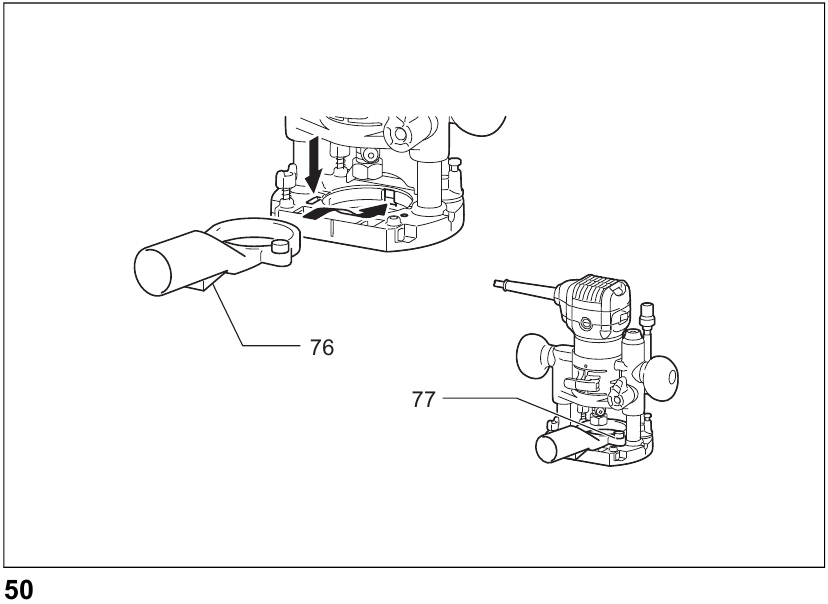

Voor de duikbasis (optioneel accessoire) (Fig. 50) Gebruik het stofmondstuk voor stofafzuiging. Installeer het stofmondstuk op de gereedschapsbasis met behulp van de duimschroef, zodat het uitsteeksel op het stofmondstuk in de inkeping in de gereedschapsbasis past.

Sluit vervolgens een stofzuiger aan op het stofmondstuk.

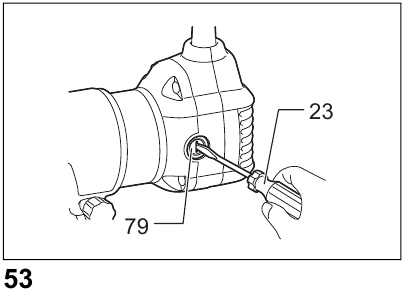

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u een inspectie of onderhoud probeert uit te voeren.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Dit kan verkleuring, vervorming of scheuren veroorzaken.

Koolborstels vervangen
Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot de markeringsgrens zijn versleten. Houd de koolborstels schoon zodat ze gemakkelijk in de houders kunnen glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

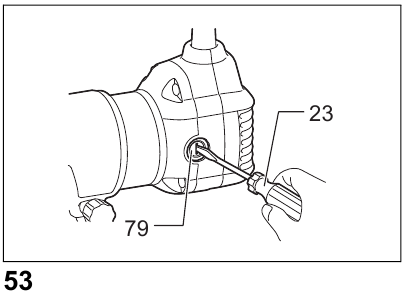

Gebruik een schroevendraaier om de dopjes van de borstelhouder te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de dopjes van de borstelhouder vast.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, ander onderhoud of afstellingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen met zich meebrengen. Gebruik accessoires of hulpstukken uitsluitend voor het aangegeven doel.

Als u hulp nodig hebt voor meer informatie over deze accessoires, neem dan contact op met uw lokale Makita-servicecentrum.

• Rechte en groefvormende frezen
• Kantfrezen
• Laminaatfrezen
• Rechte geleiderconstructie
• Trimgeleiderconstructie
• Trimmerbasisconstructie
• Trimmerbasisconstructie (hars)
• Kantelbasisconstructie
• Duikbasisconstructie
• Offsetbasisconstructie
• Sjabloongeleider
• Spantangconus 6 mm
• Spantangconus 6,35 mm (1/4")
• Spantangconus 8 mm
• Spantangconus 9,53 mm (3/8")
• Sleutel 13
• Sleutel 22

OPMERKING:

• Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapset zijn opgenomen. Deze kunnen van land tot land verschillen.

Geluid
Het typische A-gewogen geluidsniveau bepaald volgens EN60745:
Geluidsdrukniveau (L_pA): 82 dB (A)
Geluidsvermogensniveau (L_WA): 93 dB (A)
Onzekerheid (K): 3 dB (A)
Draag oorbescherming

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN60745:
Werkmodus: rotatie zonder belasting
Trillingsemissie (a_h): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²
Werkmodus: groeven snijden in MDF
Trillingsemissie (a_h): 3,5 m/s²
Onzekerheid (K): 1,5 m/s²

• De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

• De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait naast de triggertijd).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita RT0700C, RT0700CX3, RT0700CX3J Handleiding

Beschikbare talen
