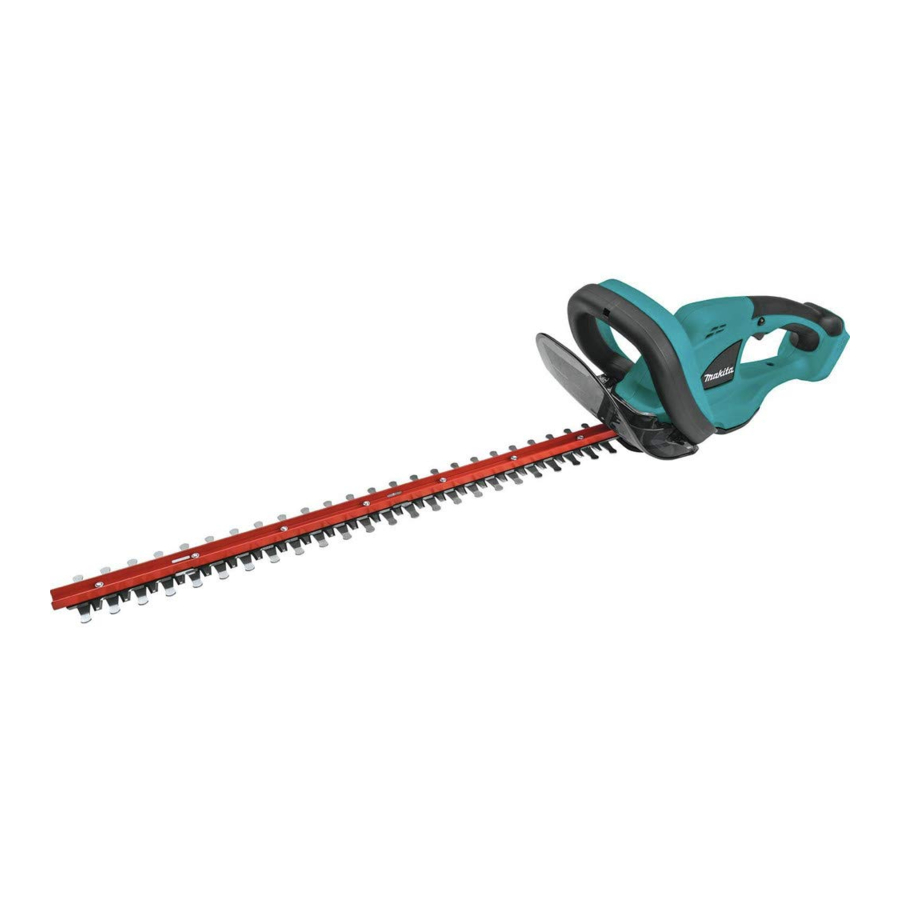

Makita XHU02 Handleiding

SPECIFICATIES

Model	XHU02
Lengte mes	520 mm (20-1/2")
Slagen per minuut	1.350 /min
Nominale spanning	D.C. 18 V
Totale lengte (Afhankelijk van de accu)	923 mm - 938 mm (36-1/4" - 37")
Netto gewicht	3.0 - 3.4 kg (6.7 - 7.5 lbs)

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de accu. De lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

Toepasselijke accu en oplader

Accu	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Oplader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Sommige van de hierboven vermelde accu's en opladers zijn mogelijk niet beschikbaar, afhankelijk van uw regio.

Gebruik alleen de hierboven vermelde accu's en opladers. Het gebruik van andere accu's en opladers kan letsel en/of brand veroorzaken.

Aanbevolen snoergebonden stroombron

Draagbaar accupack

PDC01

• De hierboven vermelde snoergebonden stroombron(nen) is/zijn mogelijk niet beschikbaar, afhankelijk van uw regio.
• Lees, voordat u de snoergebonden stroombron gebruikt, de instructies en waarschuwingsmarkeringen erop.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (zonder snoer).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

4. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
5. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
6. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
7. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
8. Als u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
9. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een aardlekschakelaar (GFCI) vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

10. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
11. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
12. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
13. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
14. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
15. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
16. Als er apparaten zijn voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

17. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
18. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
19. Koppel de stekker los van de stroombron en/of de batterij van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
20. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
21. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
22. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
23. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

24. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
25. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
26. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
27. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in contact komt met de ogen, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

28. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
29. Volg de instructies voor het smeren en vervangen van accessoires.
30. Houd handgrepen droog, schoon en vrij van olie en vet.

Veiligheidswaarschuwingen voor draadloze heggenscharen

1. Houd alle lichaamsdelen uit de buurt van het snijblad. Verwijder geen afgesneden materiaal en houd geen materiaal vast dat moet worden gesneden wanneer de messen bewegen. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer u vastgelopen materiaal verwijdert. De messen draaien door na het uitschakelen. Een moment van onoplettendheid tijdens het bedienen van de heggenschaar kan leiden tot ernstig persoonlijk letsel.
2. Draag de heggenschaar aan de handgreep met het snijblad gestopt. Een correcte behandeling van de heggenschaar vermindert mogelijk persoonlijk letsel door de snijbladen.
3. Houd het elektrisch gereedschap alleen vast aan geïsoleerde grijpvlakken, omdat het snijblad verborgen bedrading kan raken. Snijbladen die in contact komen met een "onder spanning staande" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.
4.
   Houd uw handen uit de buurt van het mes. Contact met het mes leidt tot ernstig persoonlijk letsel.
5. Gebruik de heggenschaar niet in de regen of in natte of zeer vochtige omstandigheden. De elektromotor is niet waterdicht.
6. Eerst gebruikers moeten zich door een ervaren gebruiker van een heggenschaar laten tonen hoe de schaar moet worden gebruikt.
7. De heggenschaar mag niet worden gebruikt door kinderen of jongeren onder de 18 jaar. Jongeren boven de 16 jaar kunnen van deze beperking worden vrijgesteld als ze onder toezicht van een deskundige een opleiding volgen.
8. Gebruik de heggenschaar alleen als u in goede fysieke conditie bent. Als u moe bent, wordt uw aandacht verminderd. Wees vooral voorzichtig aan het einde van een werkdag. Voer al het werk rustig en zorgvuldig uit. De gebruiker is verantwoordelijk voor alle schade aan derden.
9. Gebruik de schaar nooit onder invloed van alcohol, drugs of medicijnen.
10. Werkhandschoenen van stevig leer behoren tot de basisuitrusting van de heggenschaar en moeten altijd worden gedragen bij het werken ermee. Draag ook stevige schoenen met antislipzolen.
11. Controleer voor aanvang van de werkzaamheden of de schaar in goede en veilige staat verkeert. Zorg ervoor dat de beschermkappen goed zijn aangebracht. De heggenschaar mag niet worden gebruikt tenzij deze volledig is gemonteerd.
12. Zorg voor een stevige ondergrond voordat u met de bediening begint.
13. Houd het gereedschap stevig vast tijdens het gebruik.
14. Laat het gereedschap niet onnodig onbelast draaien.
15. Schakel onmiddellijk de motor uit en verwijder de batterijcartridge als het snijblad in contact komt met een hek of ander hard voorwerp. Controleer het snijblad op beschadigingen en repareer het onmiddellijk als het beschadigd is.
16. Voordat u het snijblad controleert, storingen verhelpt of materiaal verwijdert dat in het snijblad is vast komen te zitten, moet u altijd de schaar uitschakelen en de batterijcartridge verwijderen.
17. Schakel de schaar uit en verwijder de batterijcartridge voordat u onderhoudswerkzaamheden uitvoert.
18. Wanneer u de heggenschaar naar een andere locatie verplaatst, ook tijdens het werk, moet u altijd de batterijcartridge verwijderen en de mesbeschermer op de snijbladen plaatsen. Draag of vervoer de schaar nooit met het snijblad draaiende. Pak het snijblad nooit met uw handen vast.
19. Reinig de heggenschaar en vooral het snijblad na gebruik, en voordat u de schaar voor langere tijd opbergt. Olie het snijblad licht in en plaats de beschermkap. De bij het apparaat geleverde beschermkap kan aan de muur worden gehangen, wat een veilige en praktische manier is om de heggenschaar op te bergen.
20. Bewaar de heggenschaar met de beschermkap erop in een droge ruimte. Houd het buiten het bereik van kinderen. Bewaar de schaar nooit buiten.
21. Richt de messen nooit op uzelf of anderen.
22. Als de messen stoppen met bewegen doordat er vreemde voorwerpen tussen de messen vast komen te zitten tijdens het gebruik, schakelt u het gereedschap uit en verwijdert u de batterijcartridge, en verwijdert u vervolgens de vreemde voorwerpen met gereedschap zoals een tang. Het verwijderen van de vreemde voorwerpen met de hand kan letsel veroorzaken omdat de messen kunnen bewegen als reactie op het verwijderen van de vreemde voorwerpen.
23. Vermijd een gevaarlijke omgeving. Gebruik het gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Water dat in het gereedschap terechtkomt, verhoogt het risico op een elektrische schok.
24. Gooi de batterij(en) niet in vuur. De cel kan exploderen. Raadpleeg de plaatselijke voorschriften voor mogelijke speciale verwijderingsinstructies.
25. Open of vermink de batterij(en) niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of de huid veroorzaken. Het kan giftig zijn bij inslikken.
26. Laad de batterij niet op in de regen of op natte plaatsen.
27. Controleer heggen en struiken op vreemde voorwerpen, zoals draadomheiningen of verborgen bedrading, voordat u het gereedschap bedient.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding staan, kan ernstig persoonlijk letsel veroorzaken.

Het gebruik van dit product kan stof veroorzaken dat chemicaliën bevat die ademhalings- of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn stoffen die voorkomen in pesticiden, insecticiden, meststoffen en herbiciden. Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt.

Veiligheidswaarschuwingen voor draadloze heggenscharen

1. Lees voordat u de accu gebruikt alle instructies en waarschuwingen op (1) de acculader, (2) de accu en (3) het product dat de accu gebruikt.
2. De accu mag niet uit elkaar worden gehaald of worden gemanipuleerd. Dit kan leiden tot brand, overmatige hitte of een explosie.
3. Als de gebruiksduur aanzienlijk korter is geworden, stop dan onmiddellijk met het gebruik. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met helder water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Maak geen kortsluiting in de accu:
   1. Raak de polen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de accu in een doos met andere metalen voorwerpen zoals spijkers, munten, enz.
   3. Stel de accu niet bloot aan water of regen. Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar en gebruik de machine en de accu niet op plaatsen waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan exploderen in brand.
8. Spijker, snij, plet, gooi of laat de accu niet vallen en sla de accu niet tegen een hard voorwerp. Dergelijk gedrag kan leiden tot brand, overmatige hitte of een explosie.
9. Gebruik geen beschadigde accu.
10. De lithium-ionbatterijen vallen onder de wetgeving inzake gevaarlijke goederen. Voor commercieel transport, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige op het gebied van gevaarlijke stoffen te raadplegen. Neem ook eventuele meer gedetailleerde nationale voorschriften in acht. Plak open contacten af en verpak de accu zo dat deze niet in de verpakking kan bewegen.
11. Wanneer u de accu weggooit, verwijder deze dan van de machine en gooi hem op een veilige plaats weg. Volg uw plaatselijke voorschriften met betrekking tot het weggooien van de accu.
12. Gebruik de accu's alleen met de producten die zijn gespecificeerd door Makita. Als u de accu's in niet-conforme producten installeert, kan dit leiden tot brand, overmatige hitte, een explosie of lekkage van elektrolyt.
13. Als de machine lange tijd niet wordt gebruikt, moet de accu uit de machine worden verwijderd.
14. Tijdens en na gebruik kan de accu warm worden, wat brandwonden of brandwonden door lage temperatuur kan veroorzaken. Besteed aandacht aan het hanteren van hete accu's.
15. Raak de aansluiting van de machine niet onmiddellijk na gebruik aan, omdat deze heet genoeg kan worden om brandwonden te veroorzaken.
16. Laat geen spaanders, stof of aarde in de aansluitingen, gaten en groeven van de accu komen. Dit kan leiden tot slechte prestaties of een defect aan de machine of de accu.
17. Tenzij de machine het gebruik in de buurt van hoogspanningsleidingen ondersteunt, mag u de accu niet in de buurt van hoogspanningsleidingen gebruiken. Dit kan leiden tot een storing of defect aan de machine of de accu.
18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

Gebruik alleen originele Makita-batterijen. Het gebruik van niet-originele Makita-batterijen, of batterijen die zijn aangepast, kan ertoe leiden dat de batterij barst, waardoor brand, persoonlijk letsel en schade ontstaan. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de oplader ongeldig.

Tips voor het behoud van een maximale levensduur van de accu

1. Laad de accu op voordat deze volledig ontladen is. Stop altijd de werking van de machine en laad de accu op wanneer u merkt dat de machine minder vermogen heeft.
2. Laad nooit een volledig opgeladen accu opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accu op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete accu afkoelen voordat u deze oplaadt.
4. Wanneer u de accu niet gebruikt, verwijder deze dan uit de machine of de lader.
5. Laad de accu op als u deze lange tijd niet gebruikt (langer dan zes maanden).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu verwijderd is voordat u de functie van het gereedschap aanpast of controleert.

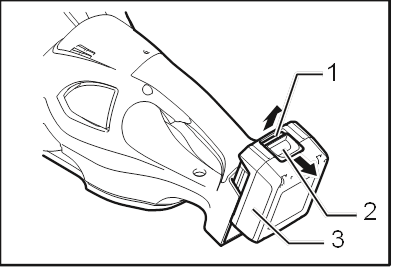

De accu plaatsen of verwijderen

1. Rode indicator
2. Knop
3. Accu

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade veroorzaken aan het gereedschap en de accu, en persoonlijk letsel tot gevolg hebben.

Om de accu te verwijderen, schuift u deze uit het gereedschap terwijl u de knop aan de voorkant van de accu verschuift. Om de accu te plaatsen, lijnt u de tong van de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal tot hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan hij per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, is deze niet correct geplaatst.

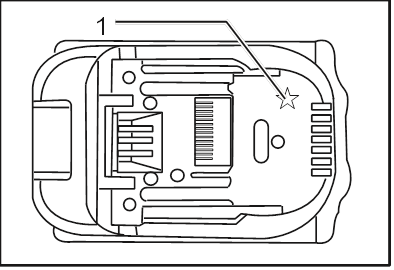

Accubeveiligingssysteem (lithium-ionaccu met stermarkering)

1. Stermarkering

Lithium-ionaccu's met een stermarkering zijn uitgerust met een beveiligingssysteem. Dit systeem schakelt automatisch de stroom naar het gereedschap uit om de levensduur van de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu onder een van de volgende omstandigheden worden geplaatst:

• Overbelast:
  Het gereedschap wordt bediend op een manier waardoor het een abnormaal hoge stroom trekt. Laat in deze situatie de trekkerschakelaar op het gereedschap los en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Trek vervolgens opnieuw aan de trekkerschakelaar om opnieuw te starten. Als het gereedschap niet start, is de accu oververhit. Laat in deze situatie de accu afkoelen voordat u opnieuw aan de trekkerschakelaar trekt.
• Lage accuspanning:
  De resterende accucapaciteit is te laag en het gereedschap werkt niet. Verwijder in deze situatie de accu en laad deze op.

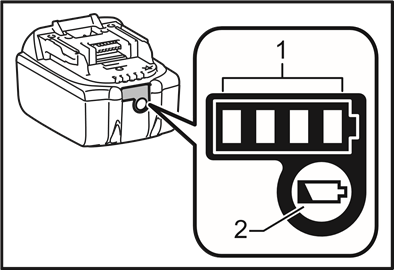

De resterende accucapaciteit aangeven

(Alleen voor accu's met "B" aan het einde van het modelnummer.)

1. Indicatorlampjes
2. CHECK-knop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampjes branden enkele seconden.

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

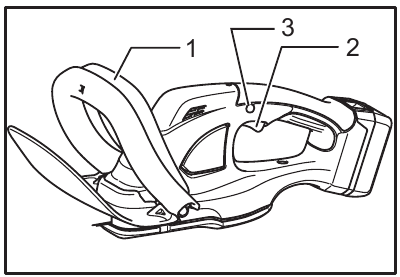

Schakelactie

Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

1. Schakelaar A
2. Schakelaar B
3. Vergrendelknop

Voor uw veiligheid is dit gereedschap uitgerust met een dubbel schakelsysteem. Om het gereedschap in te schakelen, drukt u op de vergrendelknop en de schakelaars A en B. Laat een van de twee ingedrukte schakelaars los om uit te schakelen. De volgorde van schakelen is onbelangrijk, omdat het gereedschap pas start wanneer beide schakelaars zijn geactiveerd.

Indicatorlampje

1. Indicatorlampje

Als u het gereedschap gebruikt, kan het indicatorlampje de status van de accucapaciteit weergeven.

Wanneer het gereedschap ook overbelast is en tijdens het gebruik is gestopt, gaat het lampje rood branden. Raadpleeg de volgende tabel voor de status en de te ondernemen actie voor het indicatorlampje.

Rood indicatorlampje	Conditie	Te ondernemen actie
Lampje knippert	Dit geeft aan dat het accuniveau laag wordt.	Laad de accu op.
Lampje blijft branden (Zie opmerking 1 hieronder)	De resterende accucapaciteit is te laag en het gereedschap werkt niet.	Verwijder de accu en laad deze op.
	Het accubeveiligingssysteem is geactiveerd omdat het gereedschap overbelast is.	Laat de schakelaar op het gereedschap los en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Trek vervolgens opnieuw aan de schakelaar om opnieuw te starten.

Opmerking 1: Bij het proberen het gereedschap in te schakelen, kan het indicatielampje blijven branden doordat het gereedschap en/of de accu te warm zijn. Het accugereedschap en de accu moeten afkoelen voordat ze verder kunnen worden gebruikt.

WERKING

Wees voorzichtig om niet per ongeluk in contact te komen met een metalen hek of andere harde voorwerpen tijdens het trimmen. Het mes zal breken en kan ernstig letsel veroorzaken.

Overreiken met een heggenschaar, vooral vanaf een ladder, is uiterst gevaarlijk. Werk niet vanaf iets wankels of onvast.

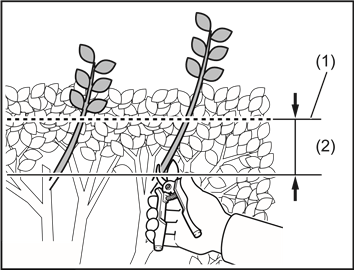

LET OP: Probeer geen takken te knippen die dikker zijn dan 10 mm (3/8") in diameter met het gereedschap. Knip takken tot 10 cm (4") lager dan de kniphoogte met behulp van takkenscharen voordat u het gereedschap gebruikt.

1. Kniphoogte
2. 10 cm (4")

Knip geen dode bomen of soortgelijke harde voorwerpen af. Als u dit niet doet, kan het gereedschap beschadigd raken.

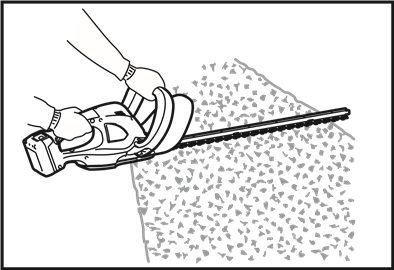

Houd de trimmer met beide handen vast en trek aan de schakelaar A of B en beweeg hem vervolgens voor uw lichaam.

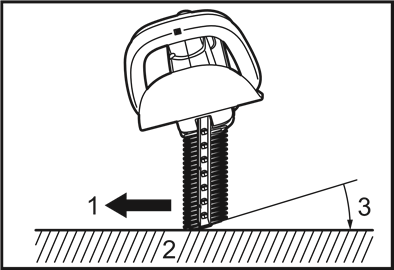

1. Trimrichting
2. Hegoppervlak dat moet worden getrimd
3. Kantel de messen

Als basisbewerking kantelt u de messen in de trimrichting en beweegt u deze rustig en langzaam met een snelheid van 3 - 4 seconden per meter.

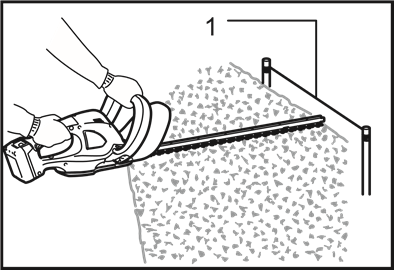

1. Touw

Om een heg gelijkmatig af te snijden, is het handig om een touw op de gewenste heg hoogte te binden en langs dit touw te trimmen, waarbij u het als referentielijn gebruikt.

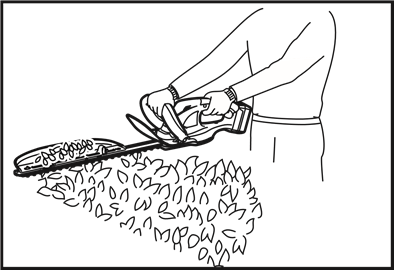

Het bevestigen van de chipopvangbak (optioneel accessoire) op het gereedschap bij het recht trimmen van de heg kan voorkomen dat afgesneden bladeren worden weggegooid.

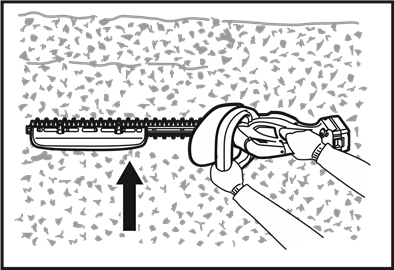

Om een heg zijkant gelijkmatig af te snijden, is het handig om van onder naar boven te knippen.

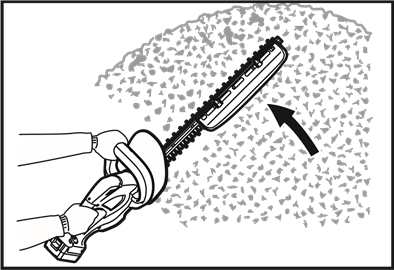

Trim buxus of rhododendron van de basis naar de top voor een mooi uiterlijk en goed resultaat.

De chipopvangbak plaatsen of verwijderen (optioneel accessoire)

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u de chipopvangbak plaatst of verwijdert.

OPMERKING:

• Draag bij het vervangen van de chipopvangbak altijd handschoenen, zodat handen en gezicht niet rechtstreeks in contact komen met het mes. Als u dit niet doet, kan dit persoonlijk letsel veroorzaken.
• Zorg er altijd voor dat u de mesbeschermer verwijdert voordat u de chipopvangbak plaatst.
• De chipopvangbak vangt afgesneden bladeren op en verlicht het verzamelen van weggegooide bladeren. Deze kan aan beide zijden van het gereedschap worden geïnstalleerd.

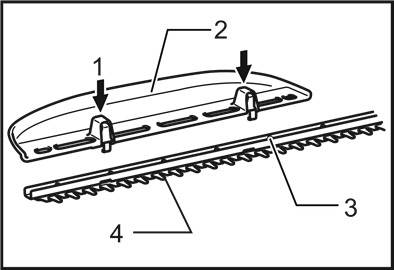

1. Drukken
2. Chipopvangbak
3. Moer
4. Schaarmes

Druk de chipopvangbak op de schaarmessen zodat de sleuven overlappen met de moeren op de schaarmessen.

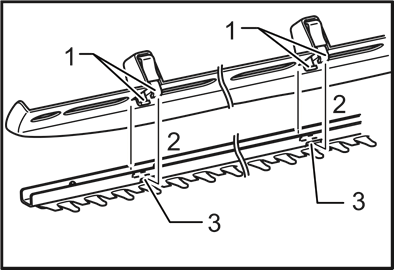

1. Haken
2. Plaats de haken in de groef
3. . Groeven

Op dit moment moet de chipopvangbak zo worden geplaatst dat de haken in de groeven in de schaarmeseenheid passen.

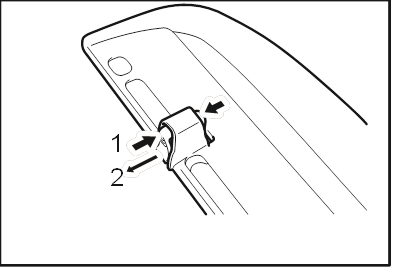

1. Druk op de hendels aan beide zijden
2. Ontgrendel de haken

Om de chipopvangbak te verwijderen, drukt u op de hendel aan beide zijden zodat de haken worden ontgrendeld.

De mesbeschermer (standaarduitrusting) kan niet op het gereedschap worden geplaatst met de chipopvangbak geplaatst. Verwijder voor het dragen of opbergen de chipopvangbak en plaats vervolgens de mesbeschermer om blootstelling van het mes te voorkomen.

OPMERKING:

• Controleer de chipopvangbak voor gebruik op een veilige installatie.
• Probeer nooit de chipopvangbak te verwijderen met overmatige kracht terwijl de haken in de groeven van de meseenheid zijn vergrendeld. Het gebruik van overmatige kracht kan deze beschadigen.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden uitvoert.

Het gereedschap reinigen

Reinig het gereedschap door stof af te vegen met een droge of met zeep bevochtigde doek.

Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Dit kan verkleuring, vervorming of scheuren veroorzaken.

Onderhoud van het mes

Smeer het mes voor en eenmaal per uur tijdens gebruik in met machineolie of iets dergelijks.

LET OP:

• Verwijder de spaanderopvangbak voordat u het mes smeert.

Verwijder na gebruik stof van beide zijden van het mes met een draadborstel, veeg het af met een doek en breng vervolgens voldoende olie met lage viscositeit aan, zoals machineolie, enz. en smeerolie van het spuittype.

Was de messen niet in water. Als u dit wel doet, kan dit leiden tot roest of schade aan het gereedschap.

Scheermes verwijderen of installeren

Voordat u het scheermes verwijdert of installeert, moet u er altijd voor zorgen dat het gereedschap is uitgeschakeld en dat de accu is verwijderd.

Draag bij het vervangen van het scheermes altijd handschoenen zonder de mesbeschermer te verwijderen, zodat de handen en het gezicht niet rechtstreeks in contact komen met het mes. Als u dit niet doet, kan dit leiden tot persoonlijk letsel.

LET OP:

• Veeg geen vet van het tandwiel en de kruk af. Als u dit wel doet, kan dit schade aan het gereedschap veroorzaken.

De scheermessen verwijderen

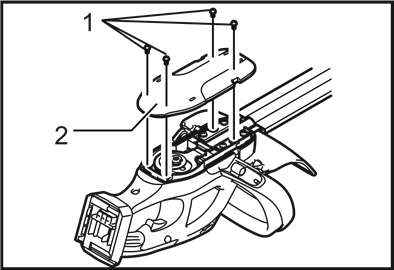

1. Schroeven
2. Onderklep

Draai het gereedschap om, draai de vier schroeven los en verwijder de onderklep.

LET OP:

• Pas op dat u uw handen niet vuil maakt, want er is vet aangebracht in het aandrijfgedeelte van het scheermes.

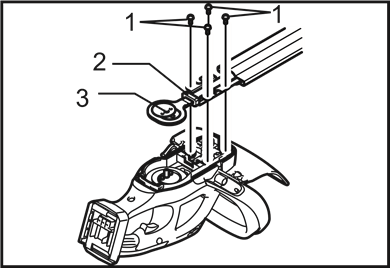

1. Schroeven
2. Spons
3. Sluitring

Draai de vier schroeven los en verwijder de messen. Verwijder de sluitring en spons van de scheermessen en leg ze opzij. Ze zijn nodig voor de latere installatie.

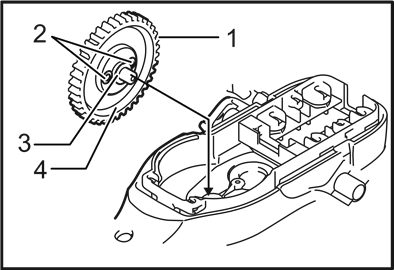

1. Tandwiel
2. Hulzen
3. Sluitring
4. Groef

Als de hulzen nog in de gaten van het tandwiel zitten, verwijder dan het tandwiel en duw de hulzen eruit met een schroevendraaier of iets dergelijks.

LET OP: De sluitring onder het tandwiel kan per ongeluk loskomen bij het verwijderen van het tandwiel. Plaats hem in dit geval terug in de oorspronkelijke positie zoals hij was geïnstalleerd.

Het scheermes installeren

1. Mesbeschermer

Verwijder de mesbeschermer van de oude scheermessen en plaats deze op de nieuwe om contact met de messen te vermijden.

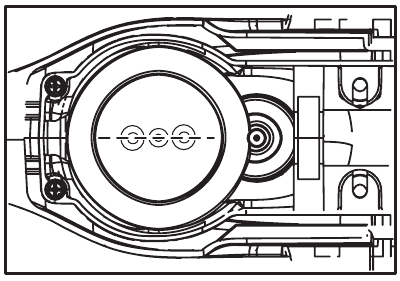

Pas de gatposities aan door het tandwiel te draaien zoals afgebeeld.

1. Vet

Breng wat vet aan dat is meegeleverd met de nieuwe scheermessen, zoals afgebeeld.

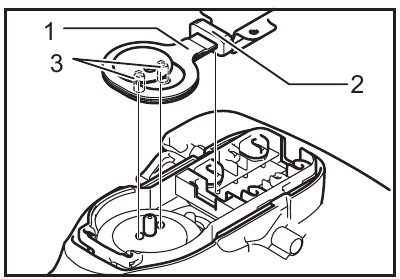

1. Mes
2. Spons
3. Hulzen

Plaats de verwijderde spons in dezelfde positie als de oude. Zorg ervoor dat de hulzen die bij de nieuwe scheermessen zijn geleverd, op de pennen van het mes zijn geplaatst. Plaats de nieuwe scheermessen op het gereedschap zodat de pennen in de gaten van het tandwiel passen. Als de hulzen op de pennen per ongeluk loskomen, plaats ze dan van tevoren in de gaten van het tandwiel.

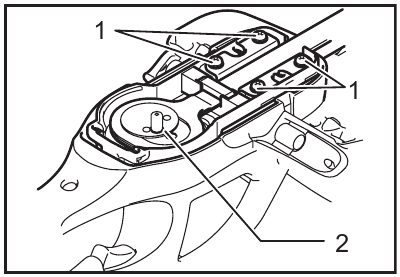

1. Schroeven
2. Sluitring

Installeer het mes en draai de vier schroeven vast en plaats de verwijderde sluitring in dezelfde positie als de oude.

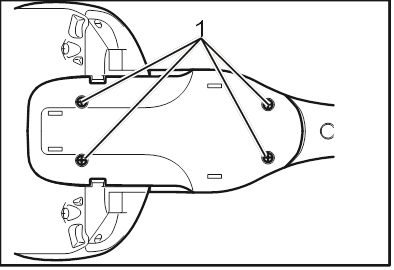

1. Schroeven

Installeer de onderklep op het gereedschap en draai de vier schroeven stevig vast.

Opslag

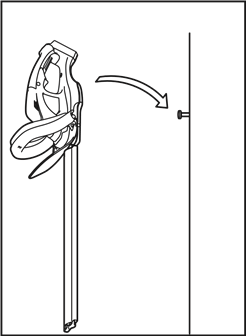

Het haakgat in de bodem van het gereedschap is handig om het gereedschap aan een spijker of schroef aan de muur te hangen.

Verwijder de accu en plaats de mesbeschermer op de scheermessen zodat de messen niet blootliggen. Bewaar het gereedschap zorgvuldig buiten het bereik van kinderen. Bewaar het gereedschap op een plaats die niet is blootgesteld aan water en regen.

Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Mesbeschermer
• Scheermessamenstel
• Makita originele accu en oplader
• Spaanderopvangbak

LET OP:

• Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.

BEPERKTE MAKITA-GARANTIE

Raadpleeg het bijgevoegde garantieblad voor de meest actuele garantievoorwaarden die van toepassing zijn op dit product. Als het bijgevoegde garantieblad niet beschikbaar is, raadpleeg dan de garantiedetails op de onderstaande website voor uw respectieve land.

Verenigde Staten van Amerika: www.makitatools.com

Canada: www.makita.ca

Andere landen: www.makita.com

Referenties

• Makita Canada | The Leader In Power tool Technology
• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita XHU02 Handleiding

Beschikbare talen
