Instructies voor het demonteren van producten aan het einde van hun levensduur

Productcategorie: Personal Computers

Marketingnaam / Model
[Geef meerdere modellen op indien van toepassing.]

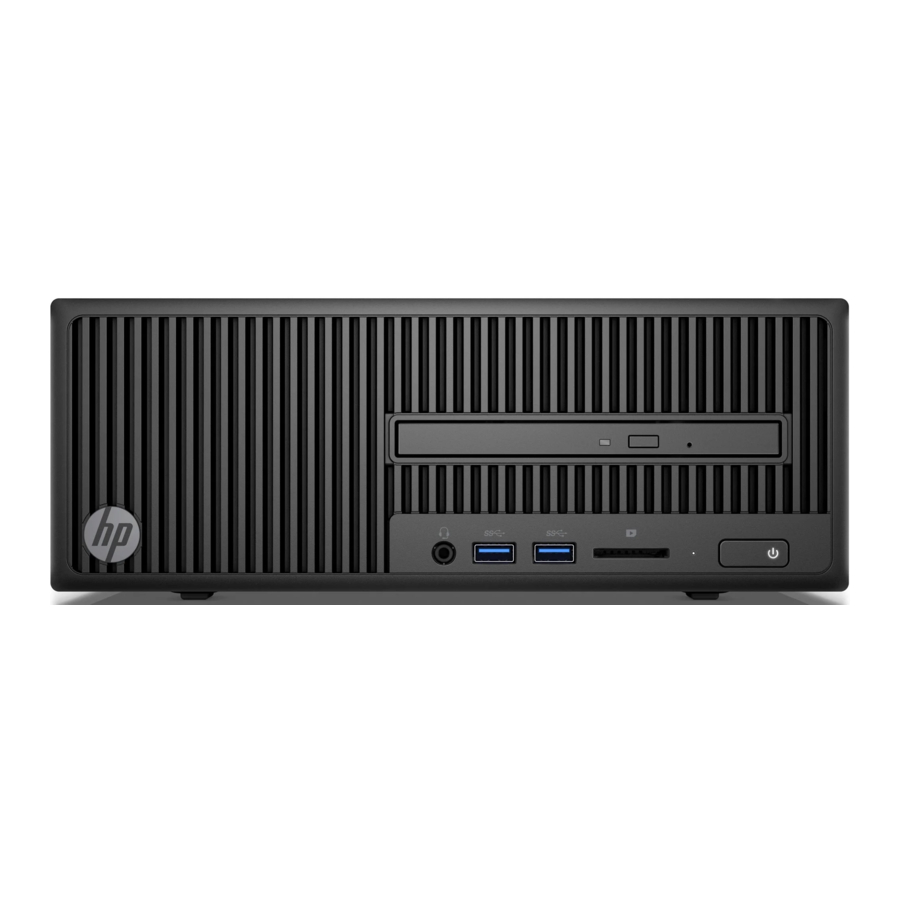

HP 280 G2 Small Form Factor Business PC

Doel: Dit document is bedoeld voor gebruik door recyclingbedrijven of verwerkingsfaciliteiten voor producten aan het einde van hun levensduur. Het bevat de basisinstructies voor de demontage van HP producten om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen, zoals gedefinieerd in EU-richtlijn 2002/96/EC, Afgedankte elektrische en elektronische apparatuur (AEEA).

Onderdelen die een selectieve behandeling vereisen

De onderstaande onderdelen zijn geclassificeerd als onderdelen die een selectieve behandeling vereisen.
Voer in de rechterkolom, indien van toepassing, de hoeveelheid onderdelen in het product in die een selectieve behandeling vereisen.

Omschrijving van onderdeel	Opmerkingen	Aantal onderdelen inbegrepen in product
Gedrukte schakelingen (PCB) of Gedrukte schakelingassemblages (PCA)	Met een oppervlakte groter dan 10 sqcm MB, geheugen, HDD PCA, ODD PCA, PSU PCA	5
Batterijen	Alle typen, inclusief standaard alkaline en lithium knoopcelbatterijen MB	1
Kwikbevattende componenten	Bijvoorbeeld kwik in lampen, display achtergrondverlichting, scannerlampen, schakelaars, batterijen	0
Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 sq cm	Inclusief achtergrondverlichte displays met gasontladingslampen	0
Kathodestraalbuizen (CRT)		0
Condensatoren / condensors (die PCB/PCT bevatten)		0
Elektrolytische condensatoren / condensors met een diameter of hoogte van meer dan 2,5 cm	PSU	2
Externe elektrische kabels en snoeren	Stroomkabel	1
Gasontladingslampen		0
Kunststoffen die gebromeerde vlamvertragers bevatten met een gewicht van > 25 gram (exclusief PCB's of PCA's die al als een afzonderlijk item hierboven worden vermeld)	systeemventilator, koelventilator, PSU-ventilator	3
Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, halfvloeistoffen (gel/pasta) en toner	Inclusief de cartridges, printkoppen, buizen, ontluchtingskamers en servicestations.	0
Componenten en afvalstoffen die asbest bevatten		0
Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten		0
Componenten, onderdelen en materialen die radioactieve stoffen bevatten		0

Benodigde gereedschappen

Vermeld het type en de grootte van de gereedschappen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Omschrijving van gereedschap	Gereedschapgrootte (indien van toepassing)
Omschrijving #1 kruiskopschroevendraaier	2#
Omschrijving #2 zeskantschroevendraaier	T15
Omschrijving #3 elektrisch strijkijzer	QUICK 310
Omschrijving #4
Omschrijving #5

Productdemontageproces

Vermeld de basisstappen die doorgaans moeten worden gevolgd om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen:
1. Maak de schroef op het toegangspaneel los.
2. Verwijder het toegangspaneel van de eenheid.
3. Verwijder de voorste bezel van de eenheid.
4. Verwijder de koellichaamafdekking van de eenheid.
5. Verwijder de HDD/ODD-kabel van de eenheid.
6. Verwijder de ODD van de eenheid.
7. Verwijder de HDD-kooi van de eenheid.
8. Verwijder de HDD uit de HDD-kooi.
9. Verwijder de PCA-voedingskabel en de systeemventilatorkabel van de PCA.
10. Haal de PCA uit de eenheid.
11. Verwijder de koeler van de PCA.
12. Verwijder het geheugen van de PCA
13. Haal de PSU- en systeemventilator van de eenheid.
14. Open de PSU en haal de PSU-ventilator eraf.
15. Haal de PCA van de PSU.
16. Haal CAP eraf met een elektrisch strijkijzer..
Optionele afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

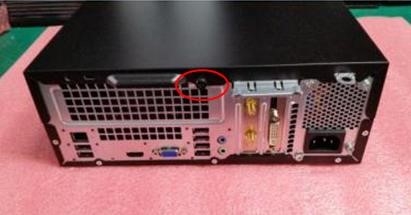

	Maak de schroef op het toegangspaneel los.

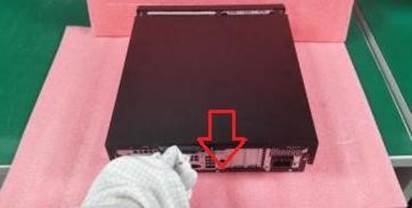

	Verwijder het toegangspaneel van de eenheid. Pak de tab aan het einde van het toegangspaneel vast, trek het toegangspaneel naar achteren en verwijder het van de eenheid.

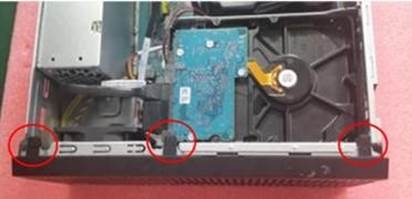

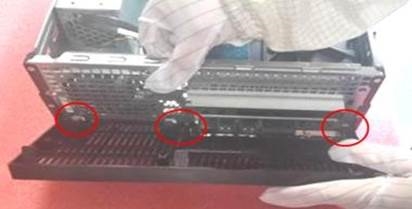

	Verwijder de voorste bezel van de eenheid. Maak 3 bezelvergrendelingen los van het chassis door de bezelvergrendelingen naar buiten te trekken.

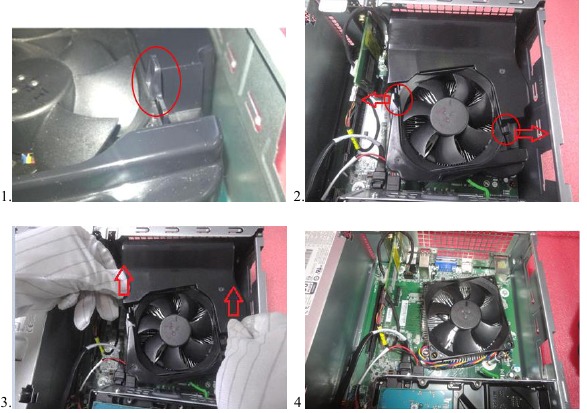

	Verwijder de koellichaamafdekking van de eenheid.

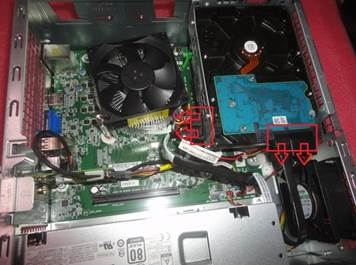

	Verwijder de HDD/ODD-kabel van de eenheid.

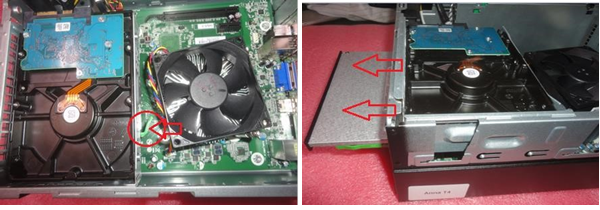

	Verwijder de ODD van de eenheid.

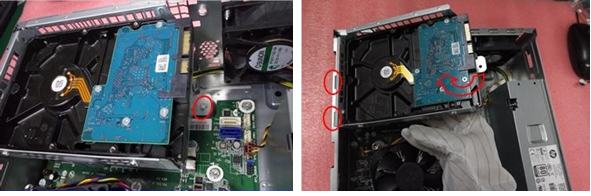

.	Verwijder de HDD-kooi van de eenheid. Maak de schroef los van de HDD-kooi en haal de HDD-kooi uit de eenheid.

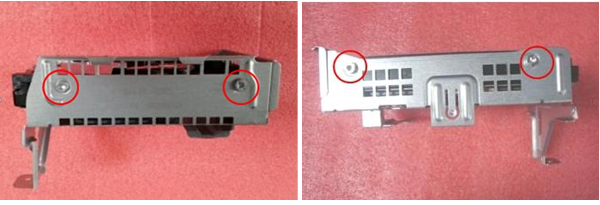

	Verwijder de HDD uit de HDD-kooi. Maak 4 schroeven van de HDD-kooi los en haal de HDD uit de HDD-kooi.

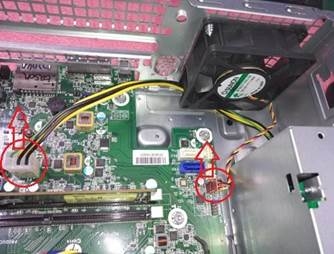

	Verwijder de PCA-voedingskabel en de systeemventilatorkabel van de PCA.

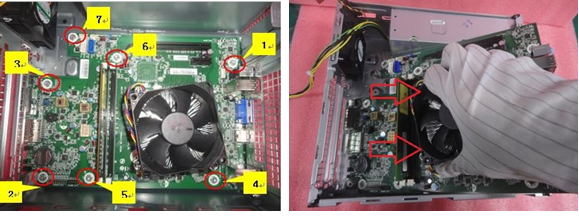

	Haal de PCA uit de eenheid. Maak 7 schroeven van de PCA los en haal het moederbord uit de eenheid.

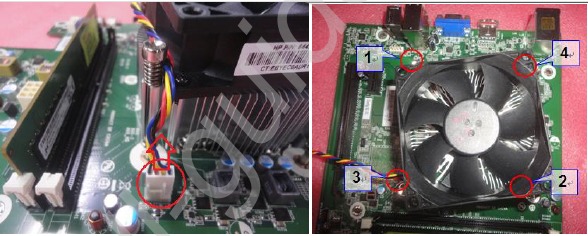

	Verwijder de koeler van de PCA. Maak 4 koelerschroeven van de PCA los en verwijder de koeler van de PCA.

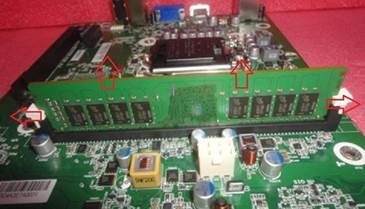

	Verwijder het geheugen van de PCA.

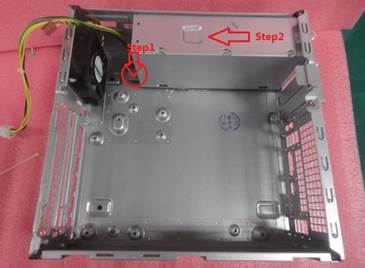

	Haal de PSU- en systeemventilator van de eenheid. Maak 4 systeemventilatorschroeven los van het chassis, druk de PSU omhoog en haal de PSU uit de eenheid.

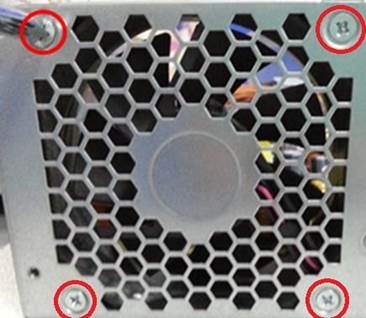

	Open de PSU en haal de PSU-ventilator eraf. Draai de schroevendraaier om de PSU-afdekking los te maken en verwijder de PSU-ventilator.

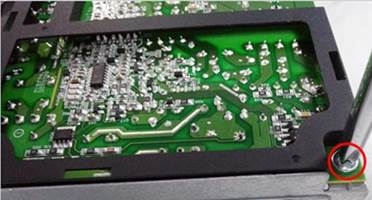

	Haal de PCA van de PSU. Draai de schroevendraaier om de PCA van de PSU los te maken.

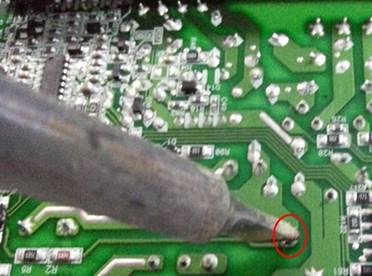

	Haal CAP eraf met een elektrisch strijkijzer.
