HP EliteDesk 800 G2 Demontagehandleiding

Inhoud

1 Onderdelen die een selectieve behandeling vereisen
2 Benodigde gereedschappen
3 Productdemontageproces
4 Download handleiding
5 In andere talen

Onderdelen die een selectieve behandeling vereisen

De hieronder vermelde onderdelen zijn geclassificeerd als onderdelen die een selectieve behandeling vereisen.
Voer de hoeveelheid onderdelen in het product die een selectieve behandeling vereisen in de rechterkolom in, indien van toepassing.

Item Description	Notes	Quantity of items included in product
Printed Circuit Boards (PCB) or Printed Circuit Assemblies (PCA)	With a surface greater than 10 sq cm	2
Batteries	All types including standard alkaline and lithium coin or button style batteries	1
Mercury-containing components	For example, mercury in lamps, display backlights, scanner lamps, switches, batteries
Liquid Crystal Displays (LCD) with a surface greater than 100 sq cm	Includes background illuminated displays with gas discharge lamps
Cathode Ray Tubes (CRT)
Capacitors / condensers (Containing PCB/PCT)
Electrolytic Capacitors / Condensers measuring greater than 2.5 cm in diameter or height	Acbel STD	3
External electrical cables and cords		1
Gas Discharge Lamps
Plastics containing Brominated Flame Retardants weighing > 25 grams (not including PCBs or PCAs already listed as a separate item above)
Components and parts containing toner and ink, including liquids, semi-liquids (gel/paste) and toner	Include the cartridges, print heads, tubes, vent chambers, and service stations.
Components and waste containing asbestos
Components, parts and materials containing refractory ceramic fibers
Components, parts and materials containing radioactive substances

Benodigde gereedschappen

Vermeld het type en de grootte van de gereedschappen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop onderdelen en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Tool Description	Tool Size (if applicable)
Screwdriver	T-15
Micro shear	170II
Screwdriver	PH1
Description #4
Description #5

Productdemontageproces

Vermeld de basisstappen die doorgaans moeten worden gevolgd om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen:

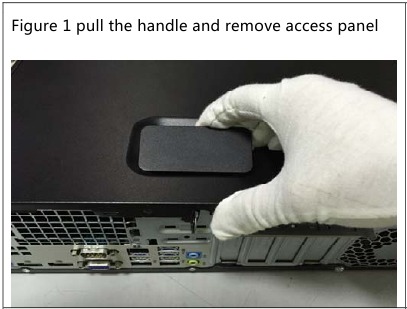

1. Maak de schroef los en verwijder het toegangspaneel (zie afbeelding 1 hieronder).

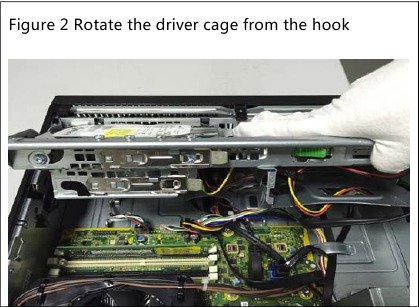

2. Draai de driver cage van de haak op de schuifrail (zie afbeelding 2 hieronder).

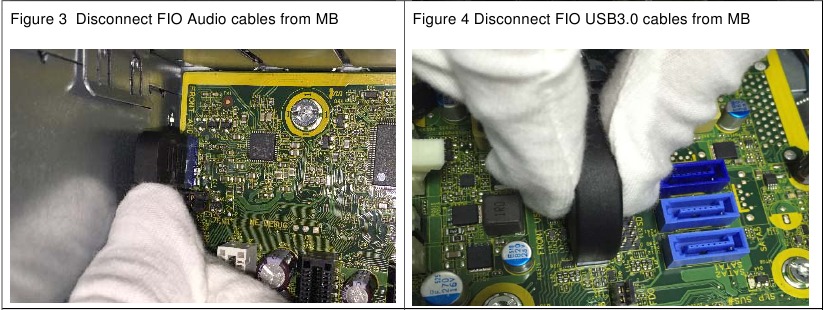

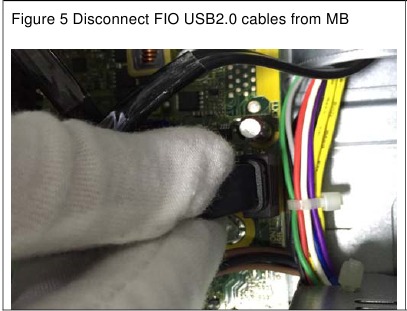

3. Koppel de FIO-kabels los van de MB (zie afbeelding 3-5 hieronder).

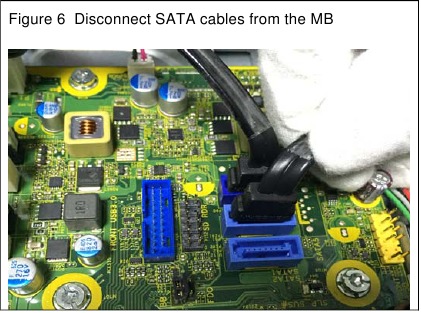

4. Koppel SATA-kabels los van de MB (zie afbeelding 6 hieronder).

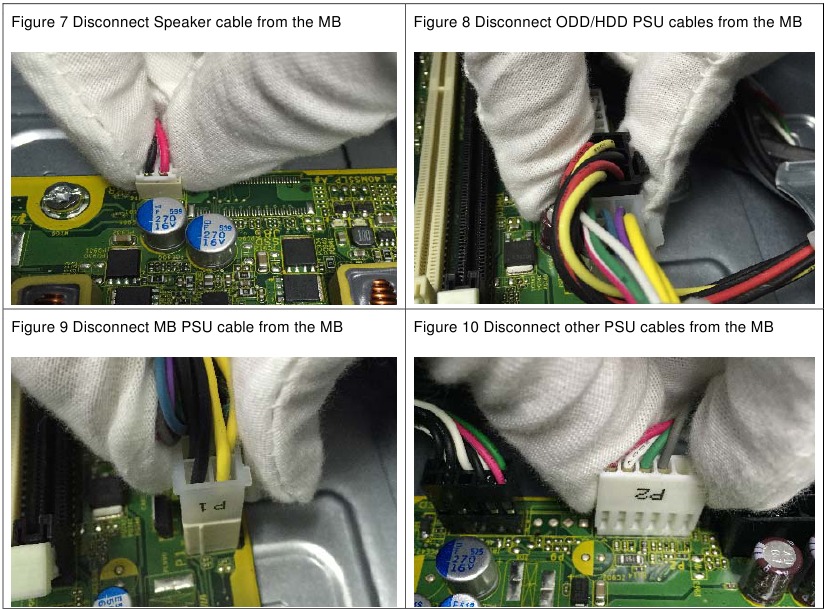

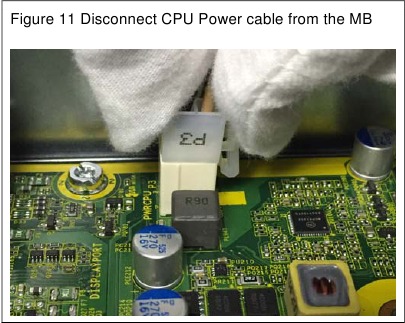

5. Koppel andere PSU-kabels los van de MB (zie afbeelding 7-11 hieronder).

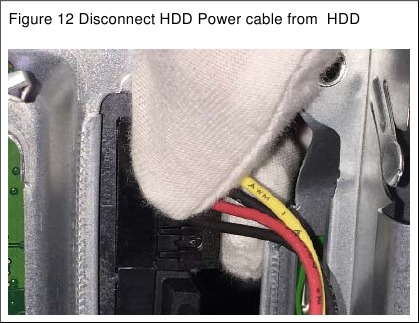

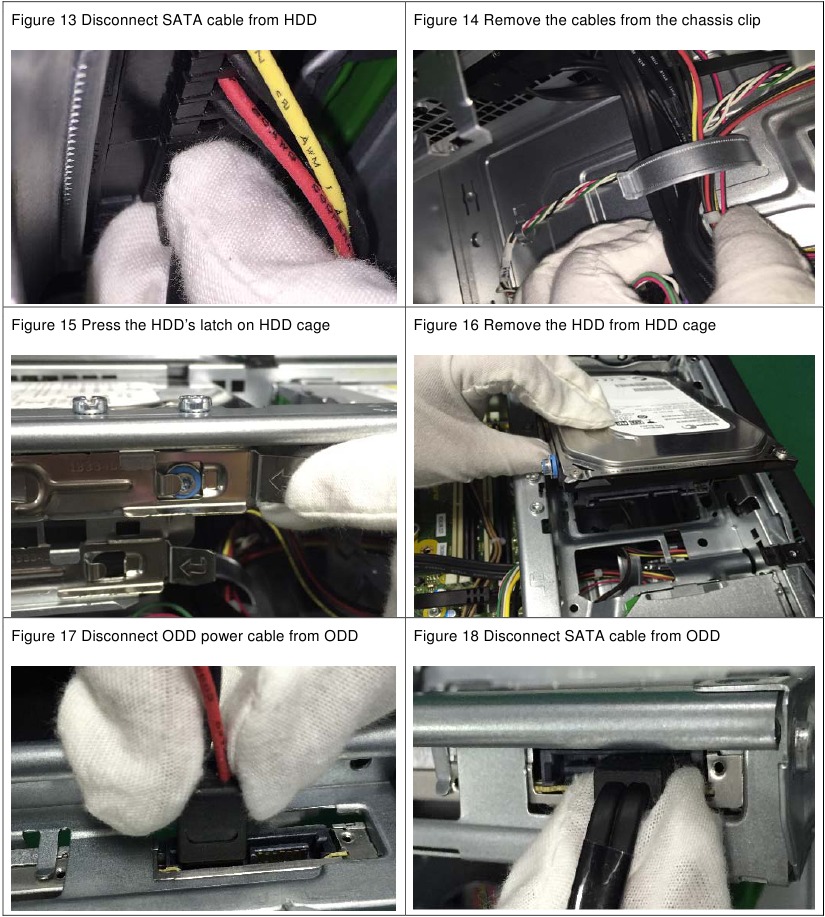

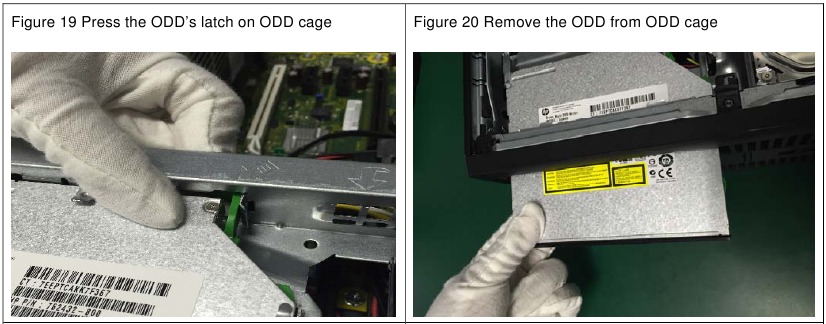

6. Verwijder HDD/ODD uit de behuizing (zie afbeelding 12-20 hieronder).

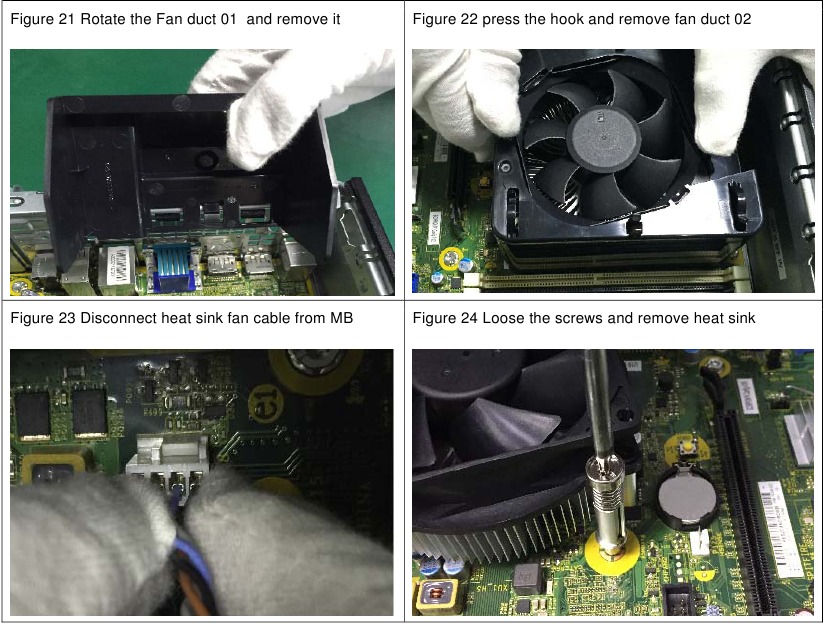

7. Verwijder het koellichaam van de MB (zie afbeelding 21-24 hieronder).

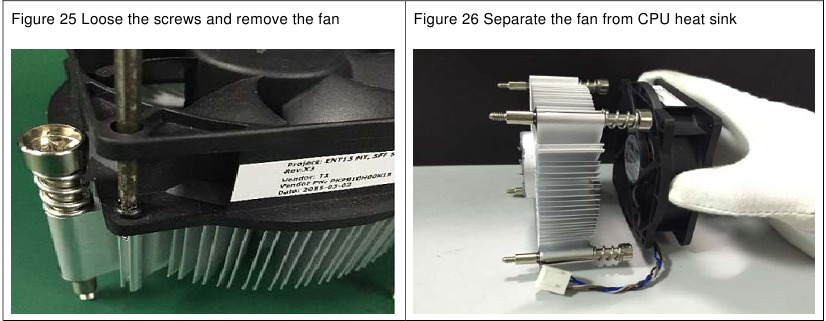

8. Scheid de ventilator van het CPU-koellichaam (zie afbeelding 25-26 hieronder).

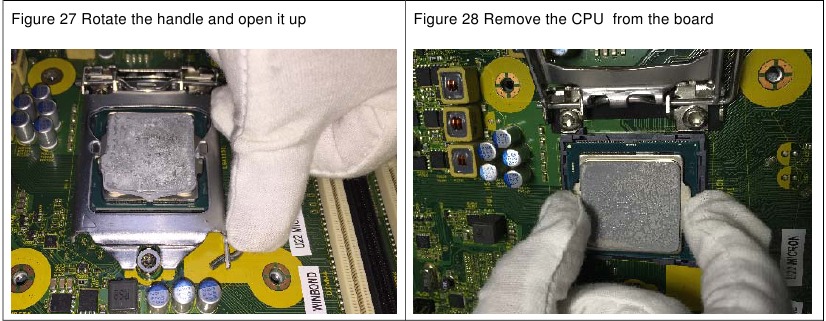

9. Verwijder de CPU van de MB (zie afbeelding 27-28 hieronder).

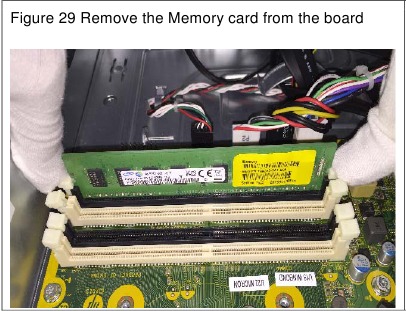

10. Verwijder de geheugenkaart van de MB (zie afbeelding 29 hieronder).

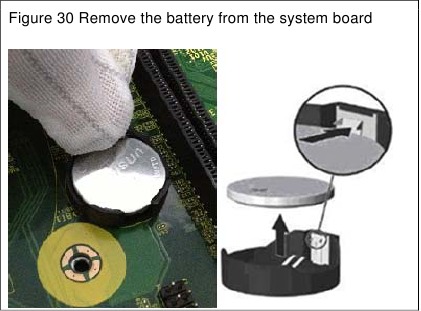

11. Verwijder de batterij van de MB (zie afbeelding 30 hieronder).

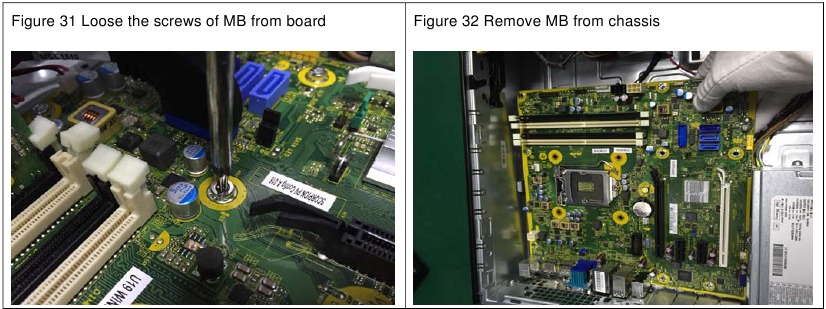

12. Verwijder de M/B uit de behuizing (zie afbeelding 31-32 hieronder).

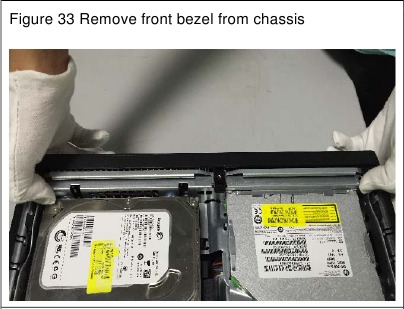

13. Verwijder het voorpaneel van de behuizing (zie afbeelding 33 hieronder).

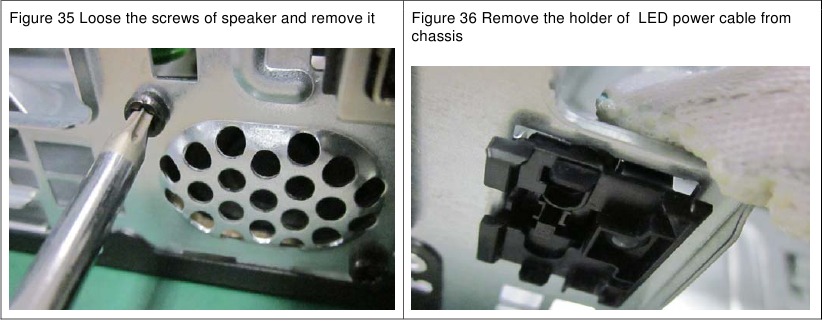

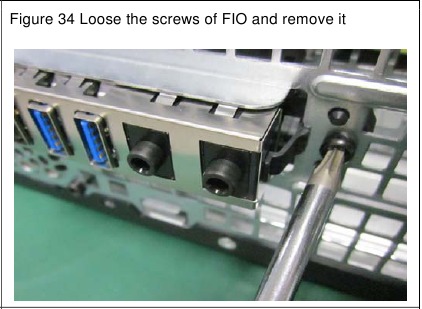

14. Verwijder FIO/Speaker/LED-houder uit de behuizing (zie afbeelding 34-36 hieronder).

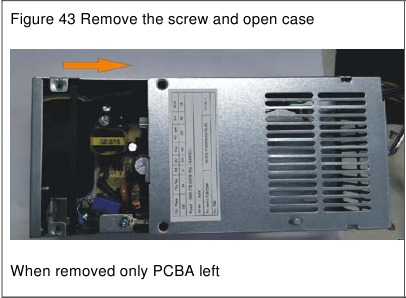

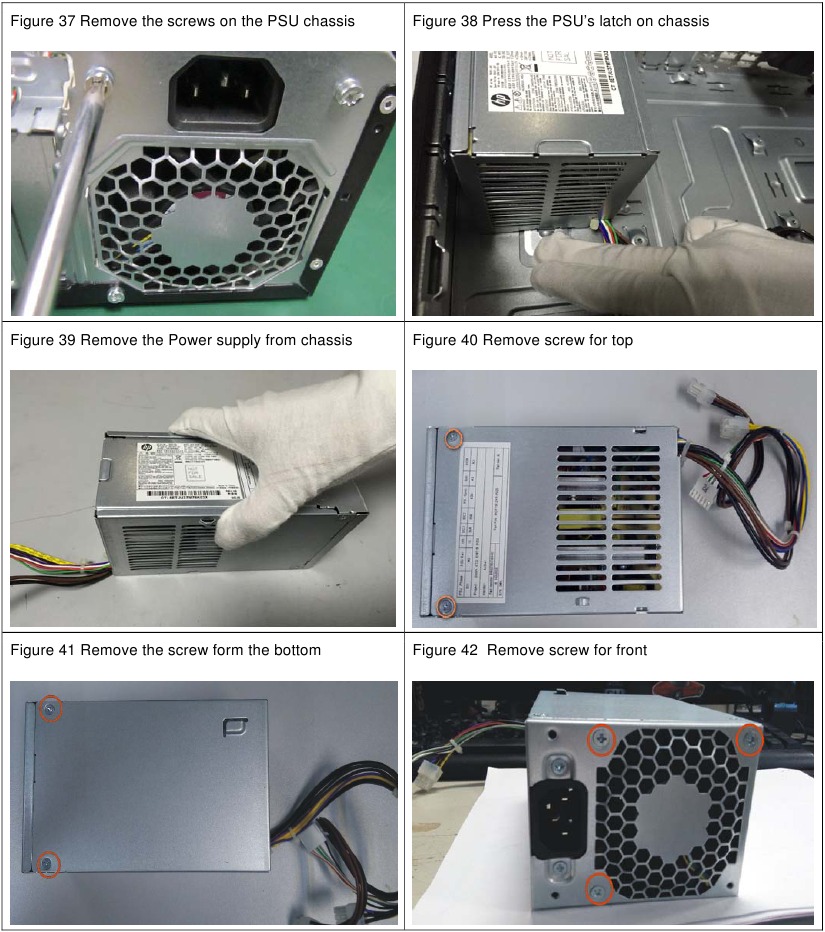

15. Verwijder de PSU-afdekking (zie afbeelding 37-43 hieronder).

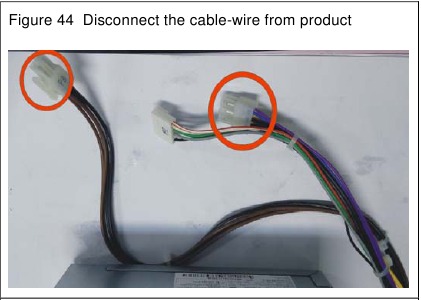

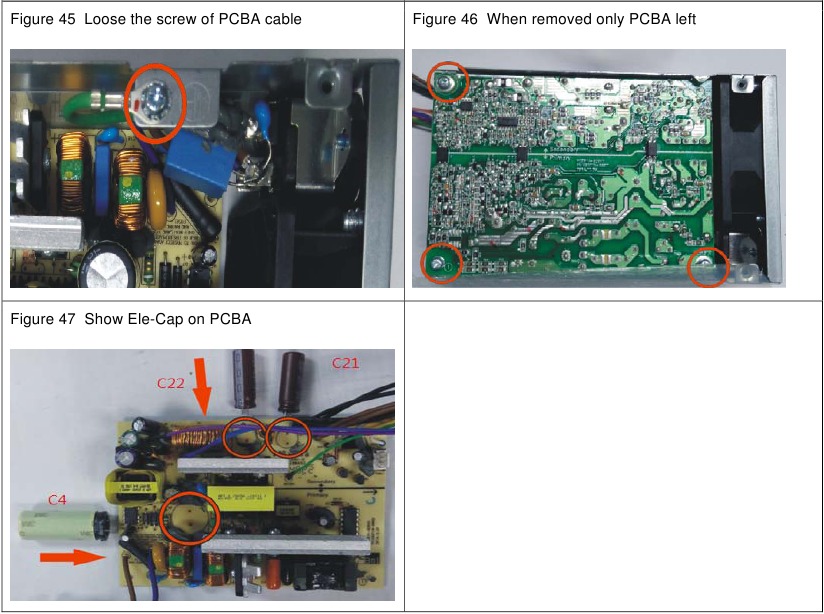

16. Koppel alle kabels los en verwijder de elektrolytische condensatoren (zie afbeelding 44-47 hieronder).
Optionele afbeelding. Als het demontageproces complex is, voeg dan hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HP EliteDesk 800 G2 Demontagehandleiding
