HP 19 Demontagehandleiding

Items die een selectieve behandeling vereisen

1. De hieronder vermelde items zijn geclassificeerd als items die een selectieve behandeling vereisen.
2. Voer in de rechterkolom de hoeveelheid items in het product in die een selectieve behandeling vereisen, indien van toepassing.

Vereiste hulpmiddelen

Vermeld het type en de grootte van de hulpmiddelen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Productdemontageproces

1. Vermeld de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:
   1. Demonteer de achterklep
   2. Demonteer de voet
   3. Demonteer de luidspreker
   4. Demonteer HDD & ODD
   5. Demonteer MB-afscherming
   6. Demonteer FAN-module
   7. Demonteer de converterkaart
   8. Demonteer de webcam
   9. Demonteer de draadloze kaart
   10. Demonteer de kabels die zijn aangesloten vanaf MB
   11. Demonteer MB en MB-batterij
   12. Demonteer DDR
   13. Scheid de basis en de voorste rand en het paneel
   14. Verwijder batterij/MB van muis/toetsenbord
   15. Verwijder de voeding
2. Optionele afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).
   1. Plaats het systeem

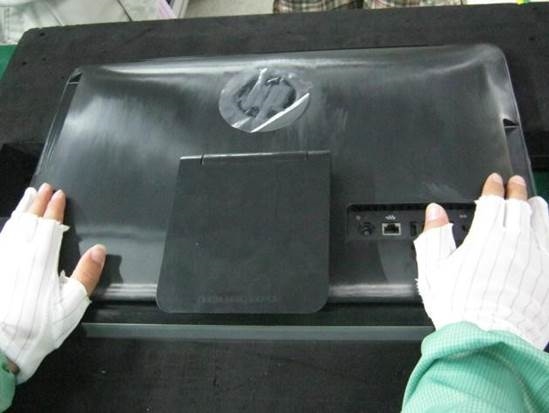

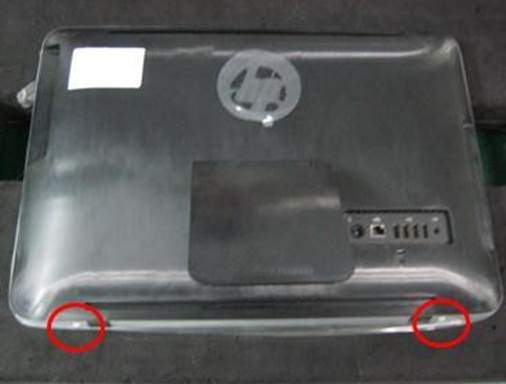

   2. Demonteer de achterklep
      Verwijder 2 schroeven met een cirkel in het rood.

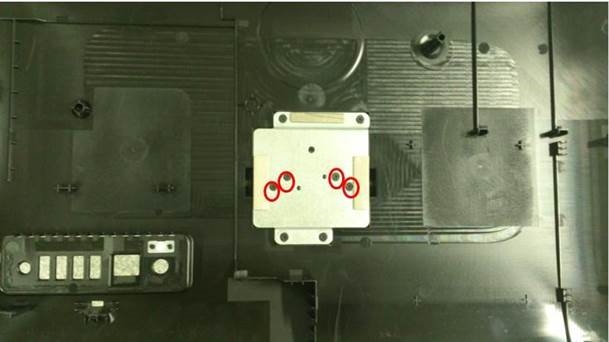

   3. Demonteer de voet
      Verwijder 4 schroeven aan zowel de linker- als de rechterkant, zodat u de voet kunt verwijderen.

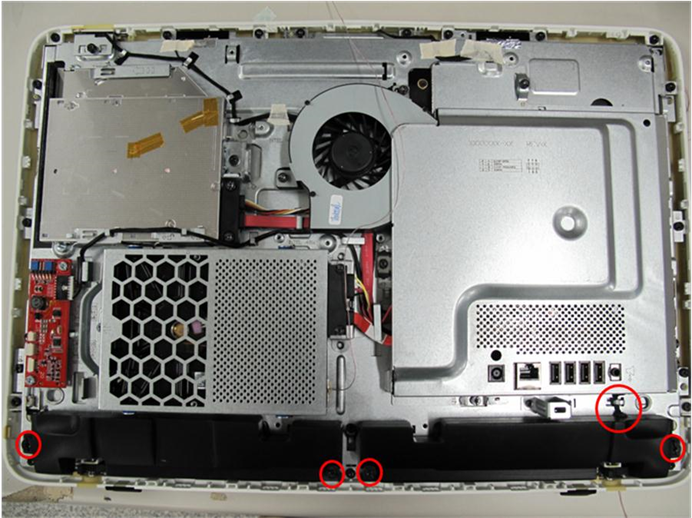

   4. Demonteer de luidspreker
      Verwijder 4 schroeven van links en rechts,
      Verwijder ook de luidsprekerkabel met een gele cirkel om twee luidsprekers uit het systeem te halen.

   5. Demonteer HDD & ODD

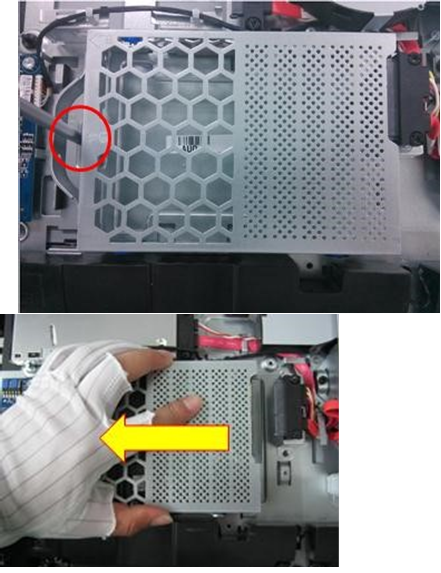

      Verwijder 1 schroef met cirkels in het rood van de HDD en trek deze naar achteren om de HDD van de basis te halen.

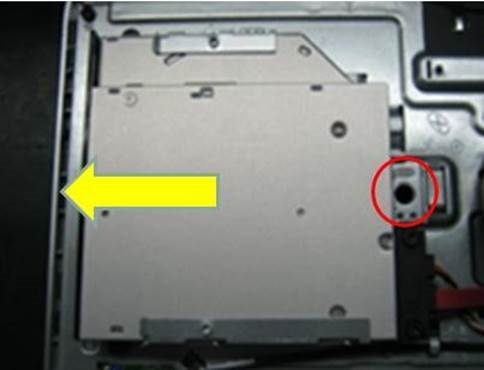

Verwijder 1 schroef en duw de ODD naar voren om uit de ODD-kooi te schuiven.

6. Demonteer de MB-afscherming
   Verwijder 3 schroeven met cirkels in het rood

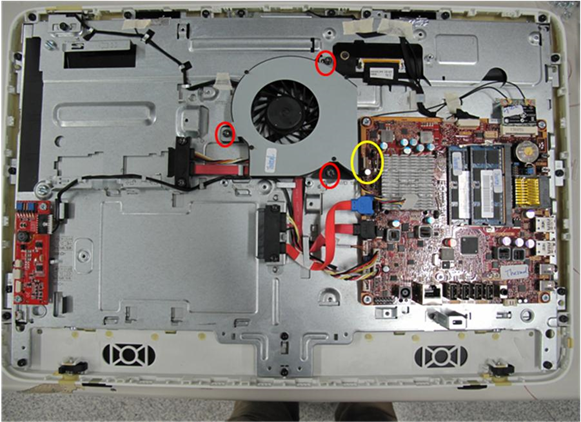

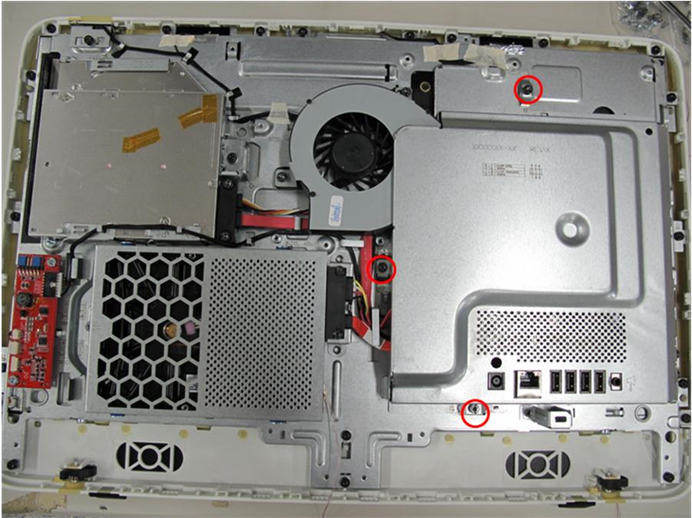

7. Demonteer FAN-module
   Verwijder 3 schroeven en verwijder de kabel met een gele cirkel om de ventilator te demonteren.

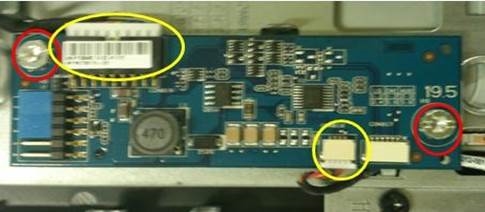

8. Demonteer de converterkaart
   Verwijder twee kabels en 2 schroeven om de converterkaart te verwijderen.

9. Demonteer de webcam

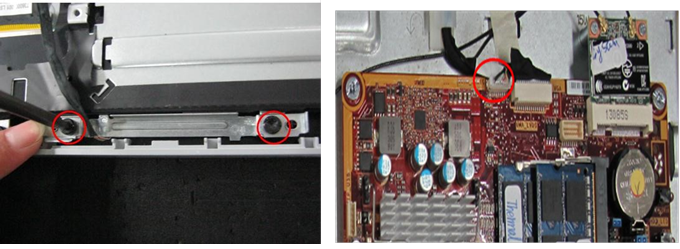

   Verwijder de kabel en de schroef om de webcammodule en de mechanische onderdelen los te maken.

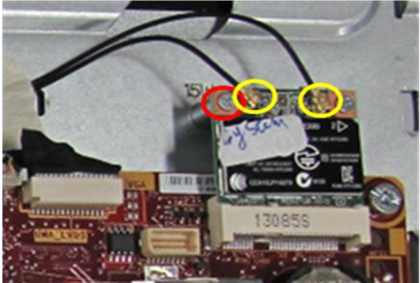

10. Demonteer de draadloze kaart
    Verwijder een of twee kabels en 1 schroef om de draadloze kaart te verwijderen.

11. Demonteer de kabels die zijn aangesloten op MB en de basis.

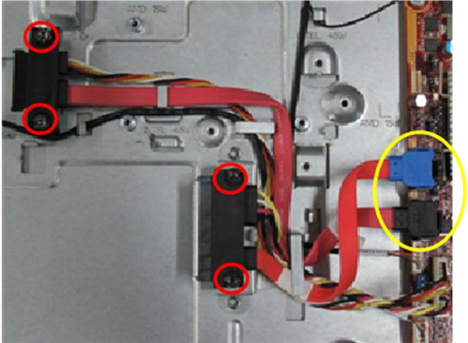

    1. Verwijder de HDD-/ODD-kabel
       Verwijder de kabel met cirkels in het geel en verwijder 4 schroeven met cirkels in het rood.

    2. Verwijder de LVDS-kabel die is aangesloten vanaf MB.

    3. Verwijder de antennekabel op de basis en verwijder de kabel.

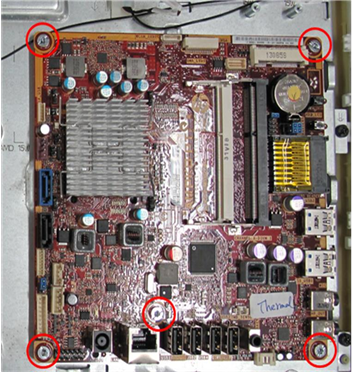

12. Demonteer de MB en MB-batterij
    Verwijder 5 schroeven om de INTEL(Daisy) MB te demonteren


Trek de clip met een gele cirkel naar achteren om de batterij los te maken

13. Demonteer DDR

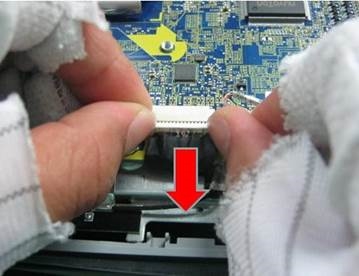

    Trek beide klikken naar buiten die het geheugen vasthouden om de DDR te verwijderen.

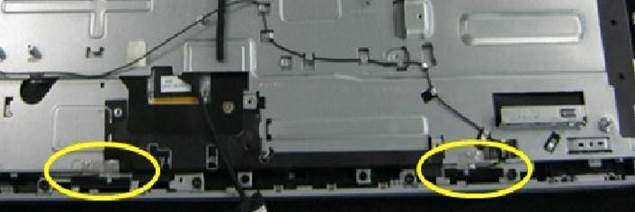

14. Scheid de basis en de voorste rand en het paneel

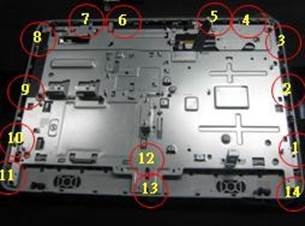

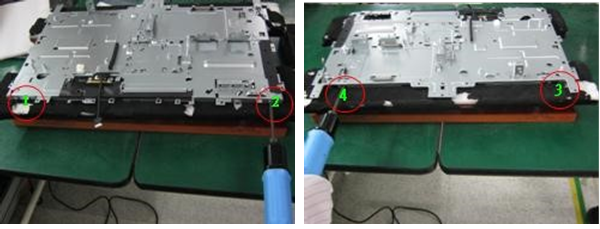

    1. Verwijder 14 schroeven met cirkels in het rood om de basis en de voorste rand te scheiden.

    2. Verwijder 4 schroeven met cirkels in het rood om de basis en het AUO/LG/CM0049-paneel te scheiden

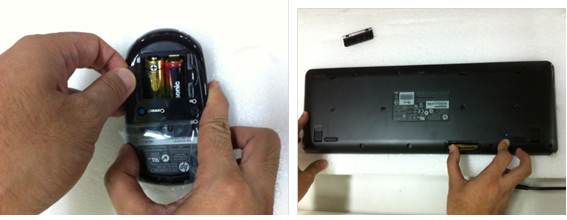

15. Verwijder de batterij/MB van muis/toetsenbord

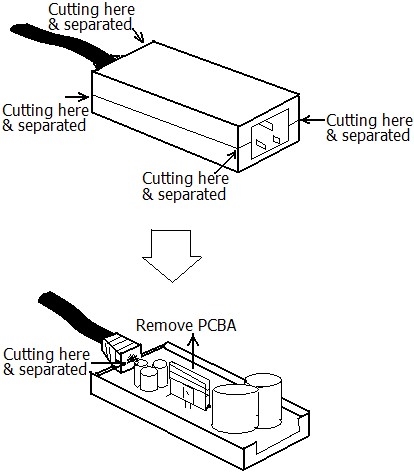

16. Verwijder de voeding
