LG 32GS60QC-B demontagehandleiding
Demontage-informatie
Het document is bedoeld voor gebruik door recyclingbedrijven of verwerkingsinstallaties voor afgedankte producten. Het bevat de basisinstructies voor de demontage van LG-producten om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen.
Productidentificatie
| Producttype | Monitor |
| Modelnaam | 32GS60QC-B Dit document behandelt afgeleide modellen met hetzelfde conceptuele ontwerp en demontageproces |
Displays moeten worden opgeslagen in overeenstemming met de vereisten zoals bepaald in bijlage VIII (1) of (2) van richtlijn 2012/19/EU en moeten onder andere op een weerbestendige manier worden opgeslagen. Containers met deksels moeten worden gebruikt bij het opslaan en transporteren van de displays.
Materialen en componenten voor selectieve behandeling
Displays kunnen gevaarlijke stoffen bevatten zoals Pb en BFR's die onder de RoHS-richtlijn vallen. Het grootste deel is echter aanwezig in de PCB-assemblage. Om de uitstoot zoveel mogelijk te verminderen, is een volledige verwijdering van het oude apparaat vereist. Deze behandeling mag alleen worden uitgevoerd in erkende verwerkingsinstallaties.
| Materialen en componenten | Opmerkingen | Inbegrepen | Locatie |
| Gedrukte schakelingen (PCB) of gedrukte schakelingen (PCA) | Met een oppervlakte groter dan 10 vierkante cm | O | |
| Batterijen | Voor afstandsbediening | - | |
| Interne batterijen | - | ||
| Kwikbevattende componenten | display-achtergrondverlichting | - | |
| Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 vierkante cm | Inclusief achtergrondverlichte displays met gasontladingslampen | O | |
| Condensatoren / condensors (die PCB / PCT bevatten) | - | ||
| Elektrolytische condensatoren / condensors met een diameter of hoogte van meer dan 2,5 cm | - | ||
| Externe elektrische kabels | Stroomkabel | - | |
| Signaalkabel | O | ||
| Gasontladingslampen | - | ||
| Kunststoffen die gebromeerde vlamvertragers bevatten | - | ||
| Componenten en afval die asbest bevatten | - | ||
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | - | ||
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | - |

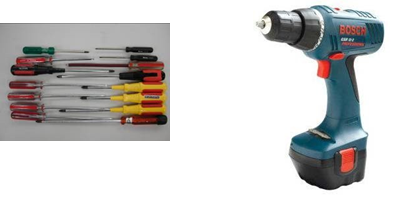

Vereiste gereedschappen
Geef het type gereedschap op dat doorgaans wordt gebruikt om het product te demonteren tot een punt waarop onderdelen en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Omschrijving gereedschap | Gereedschap informatie |
| Schroevendraaier |  |
| Kniptang |  |
| Plastic Hera-mal |  |
Productdemontageproces
PCB's en LCD-module

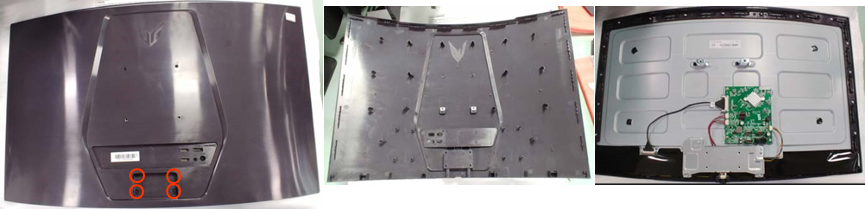

Schroef de achterklep los en demonteer deze, en ontkoppel de toetsconnector.

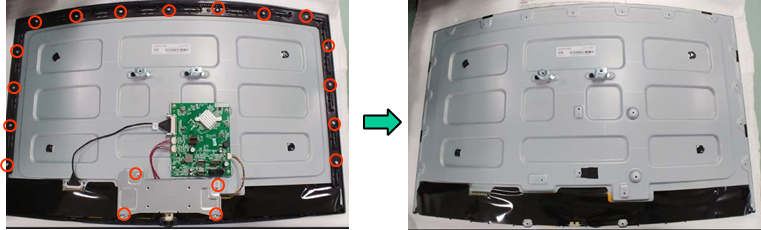

Verwijder alle tape en draad, schroef de afscherming los en verwijder het moederbord
Schroef de schroeven los en verwijder het metaal en de middelste voorkant.

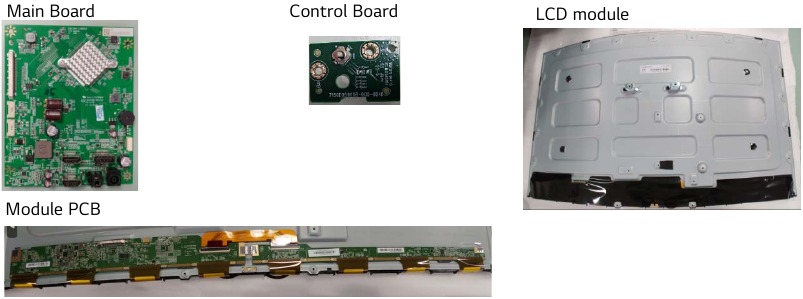

De LCD-module (samen met de behuizing) blijft pas over nadat alle andere onderdelen, zoals elektronische eenheden en behuizing, zijn verwijderd.
Stroomkabel en signaalkabels

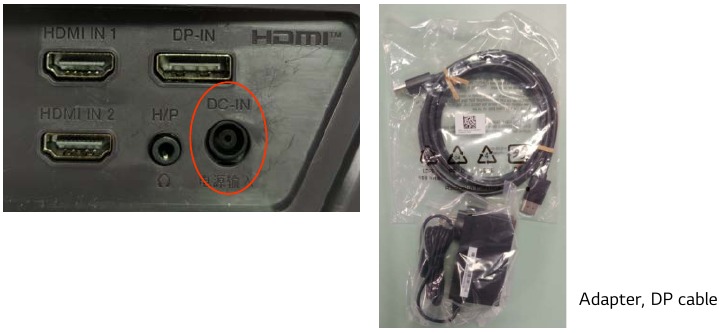

Een stroomkabel die is aangesloten op de achterkant van het display kan eenvoudig met de hand worden verwijderd of kabels worden los van het product geleverd

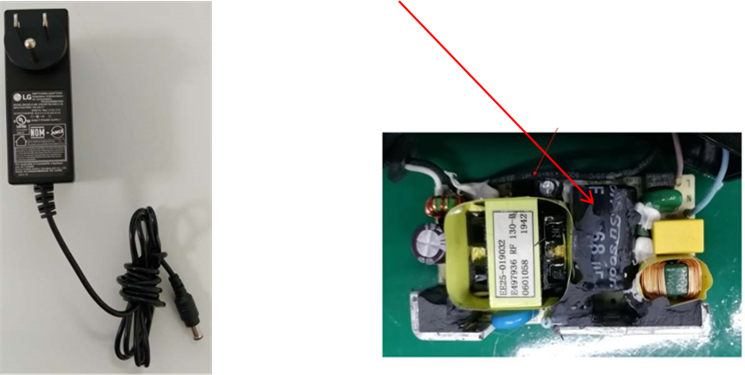

Condensatoren > 25 mm (N/A)
Condensatoren > 25 mm bevinden zich in de voedingseenheden en kunnen worden verwijderd met een kniptang: bestaat niet (de grootte van de condensator is minder dan 25 mm)
Demontage van externe behuizing

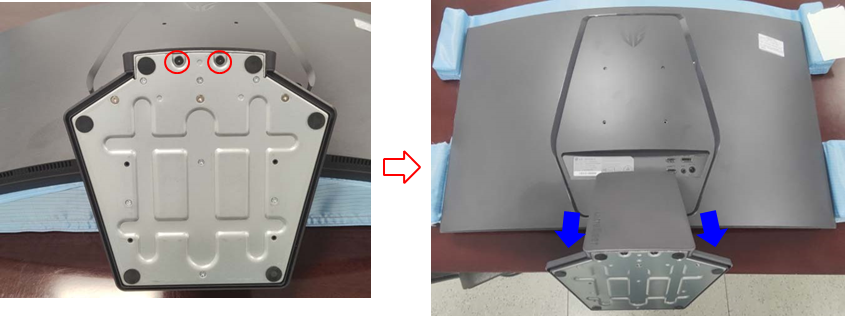

Verwijder de 2 basisschroeven zoals weergegeven in de rode cirkel en duw de basis naar beneden zoals weergegeven in de blauwe pijl om de basis te verwijderen

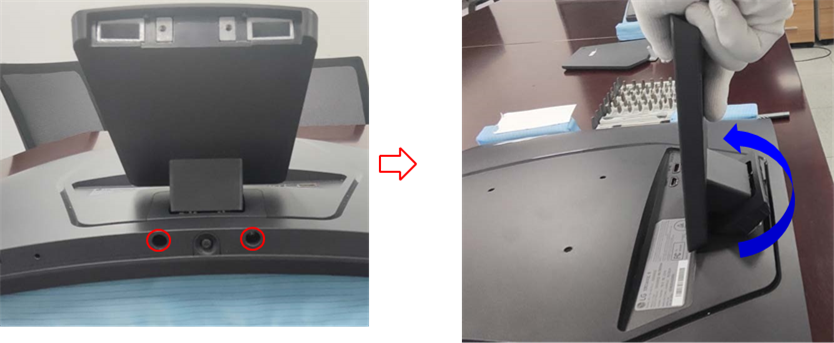

Verwijder de 2 beugelschroeven, zoals weergegeven in de rode cirkel, draai de beugel omhoog, zoals weergegeven in de blauwe pijl, en verwijder de beugel

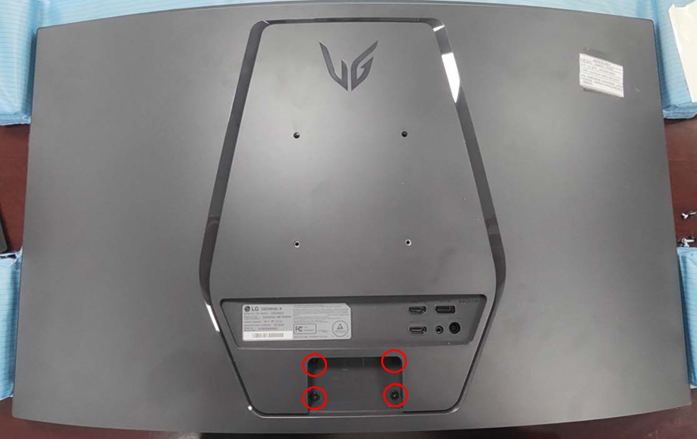

Verwijder de 4 schroeven van de achterste behuizing

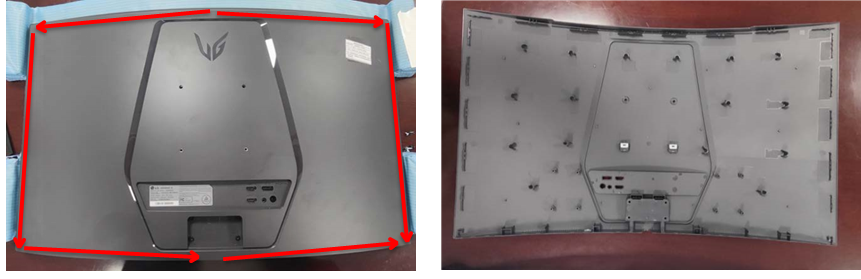

Neem het demontagemes, snij de achterste behuizing langs de verbinding tussen de achterste behuizing en het voorframe en verwijder de achterste behuizing

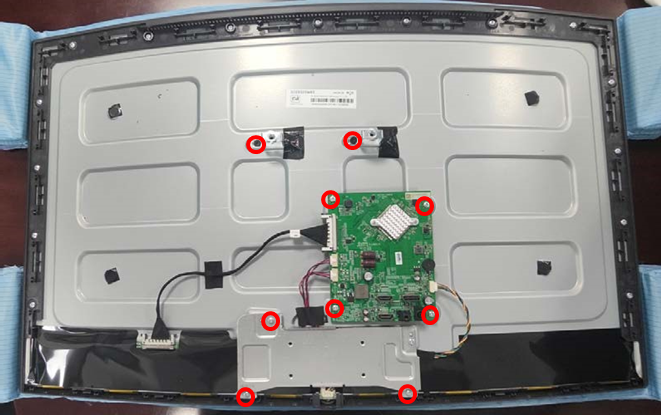

Neem de schroevendraaier, verwijder de wandmontageschroeven *2 stuks, moederbordschroeven *4 stuks, beugeladapterschroeven *4 stuks, zoals weergegeven in de rode cirkel, verwijder de beugeladapter

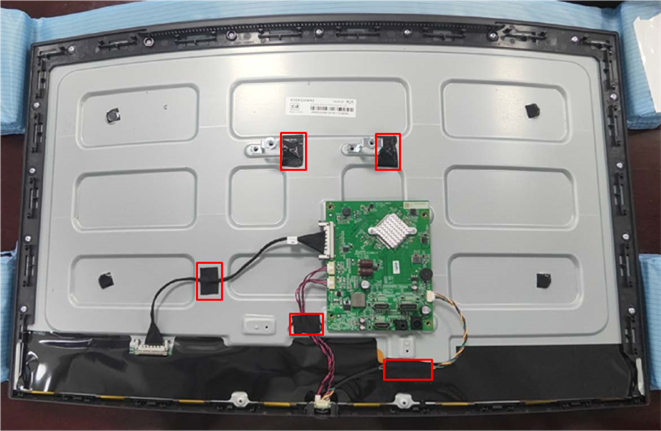

Trek de Myra- en acetaattape eraf, zoals weergegeven in de rode doos, en verwijder de wandversieringen

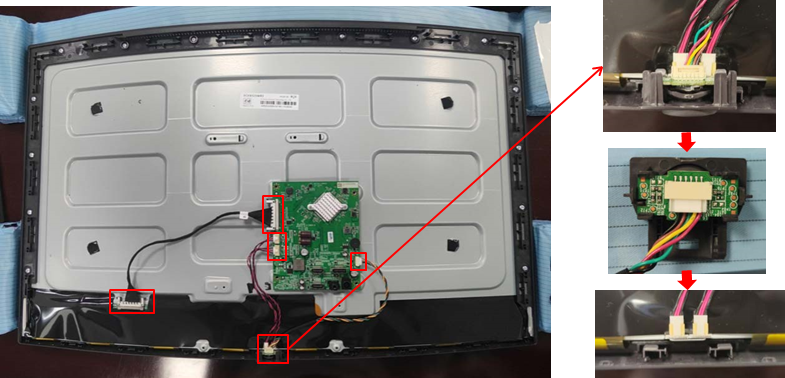

Verwijder de LVDS-kabel, de knopkabel en de achtergrondverlichtingskabel, zoals weergegeven in de rode doos, en verwijder het moederbord

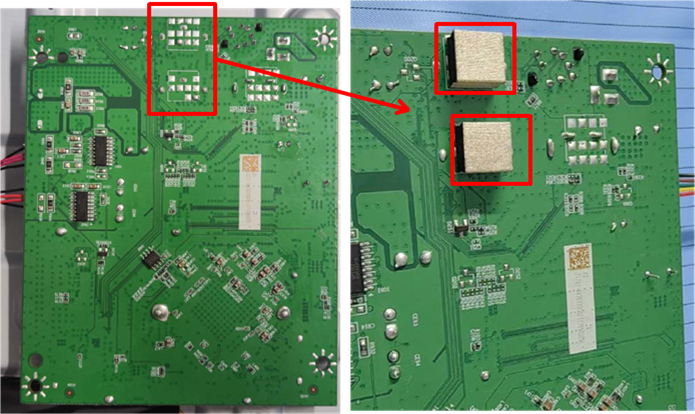

Verwijder het geleidende schuim aan de achterkant van het moederbord, zoals weergegeven in de rode doos

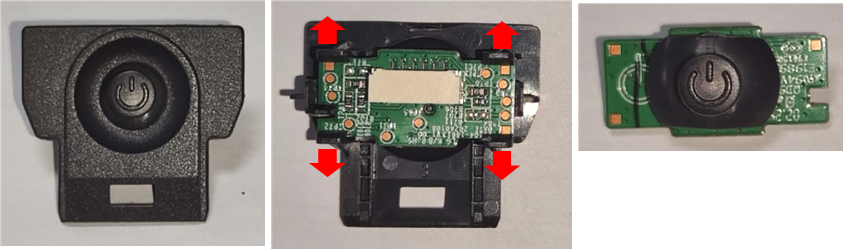

Neem de functie toetsencombinatie, breek de kaarthaak aan beide kanten, verwijder de toets en het toetsenbord en scheid vervolgens de toets en het toetsenbord

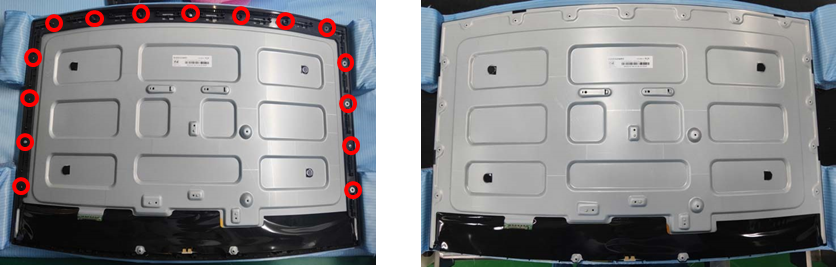

Verwijder de middelste frameschroef *15 stuks en verwijder vervolgens het middelste frame
