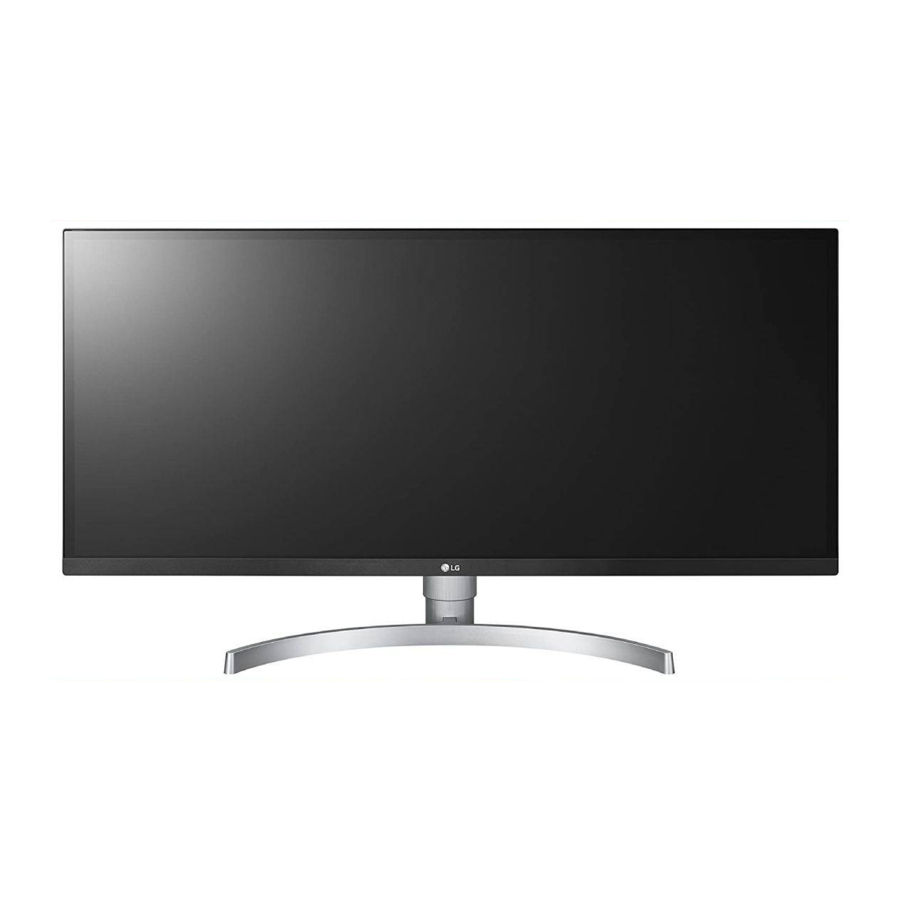

LG 34WK650, 29WK600, 34BK650 monitor

www.lg.com

De volgende inhoud is alleen van toepassing op de monitor die op de Europese markt wordt verkocht en die aan de ErP-richtlijn moet voldoen:
* Deze monitor is zo ingesteld dat deze automatisch wordt uitgeschakeld na 4 uur wanneer u het scherm inschakelt en er geen aanpassingen aan het scherm zijn gemaakt.
* Om deze instelling uit te schakelen, wijzigt u de optie in 'Uit' in het menu Instellingen van "Automatic Standby".

MONTEREN EN VOORBEREIDEN

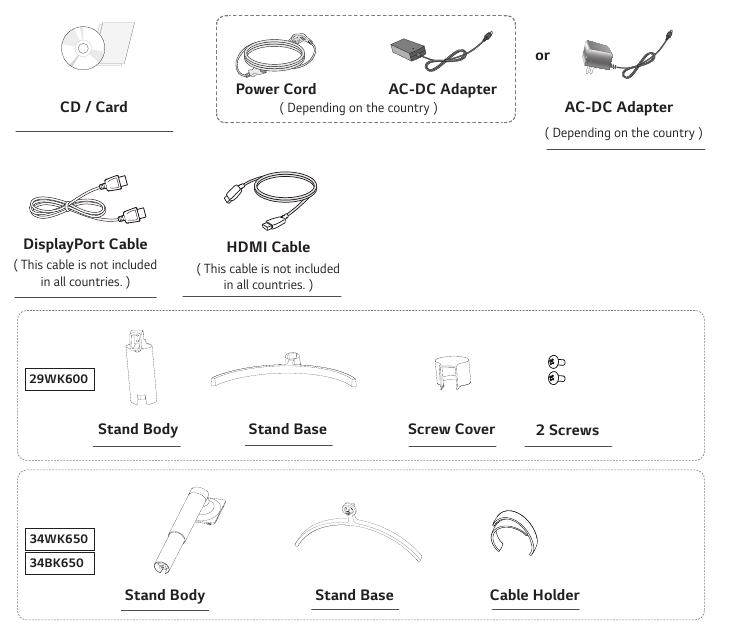

Productonderdelen

Controleer of alle onderdelen in de doos aanwezig zijn voordat u het product gebruikt. Als er onderdelen ontbreken, neemt u contact op met de winkel waar u het product hebt gekocht. Houd er rekening mee dat het product en de onderdelen er anders uit kunnen zien dan hier afgebeeld.

Let op

Gebruik altijd originele onderdelen om de veiligheid en de prestaties van het product te garanderen.
De productgarantie dekt geen schade of letsel veroorzaakt door het gebruik van nagemaakte onderdelen.
Het wordt aanbevolen om de meegeleverde onderdelen te gebruiken.
Als u generieke kabels gebruikt die niet door LG zijn gecertificeerd, wordt het scherm mogelijk niet weergegeven of kan er beeldruis optreden.

OPMERKING

Houd er rekening mee dat de onderdelen er anders uit kunnen zien dan hier afgebeeld.
Zonder voorafgaande kennisgeving kunnen alle informatie en specificaties in deze handleiding worden gewijzigd om de prestaties van het product te verbeteren.
Als u optionele accessoires wilt kopen, gaat u naar een elektronicawinkel of online winkelsite of neemt u contact op met de winkel waar u het product hebt gekocht.

Ondersteunde stuurprogramma's en software

U kunt de nieuwste versie downloaden en installeren van de LGE-website (www.lg.com ).

Stuurprogramma's en software	Installatieprioriteit	29WK600/34WK650/34BK650
Monitorstuurprogramma	Aanbevolen	O
OnScreen Control	Aanbevolen	O
Dual Controller	Optioneel	O

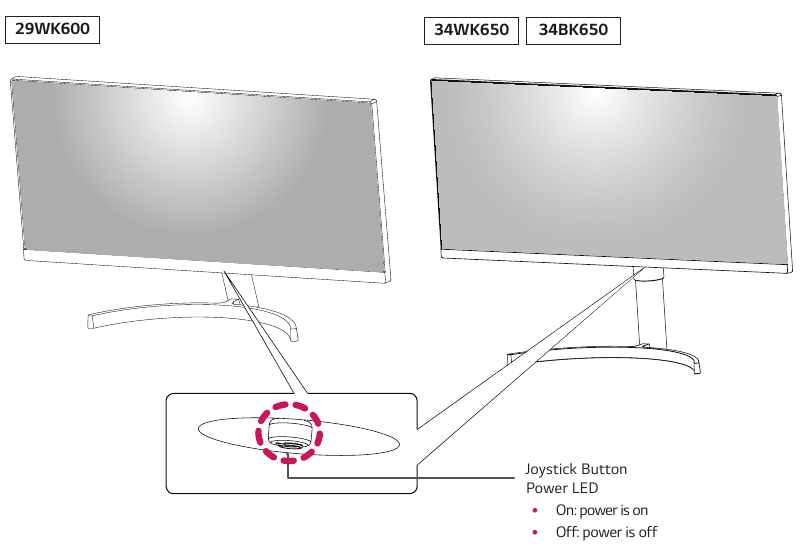

Beschrijving van onderdelen en knoppen

De joystickknop gebruiken
U kunt de functies van de monitor eenvoudig bedienen door op de joystickknop te drukken of deze met uw vinger naar links/rechts te bewegen.

Basisfuncties

	Inschakelen	Druk één keer met uw vinger op de joystickknop om de monitor in te schakelen.
	Uitschakelen	Houd de joystickknop één keer ingedrukt met uw vinger om de monitor uit te schakelen.
◄/►	Volumeregeling	U kunt het volume regelen door de joystickknop naar links/rechts te bewegen.

OPMERKING

De joystickknop bevindt zich aan de onderkant van de monitor.

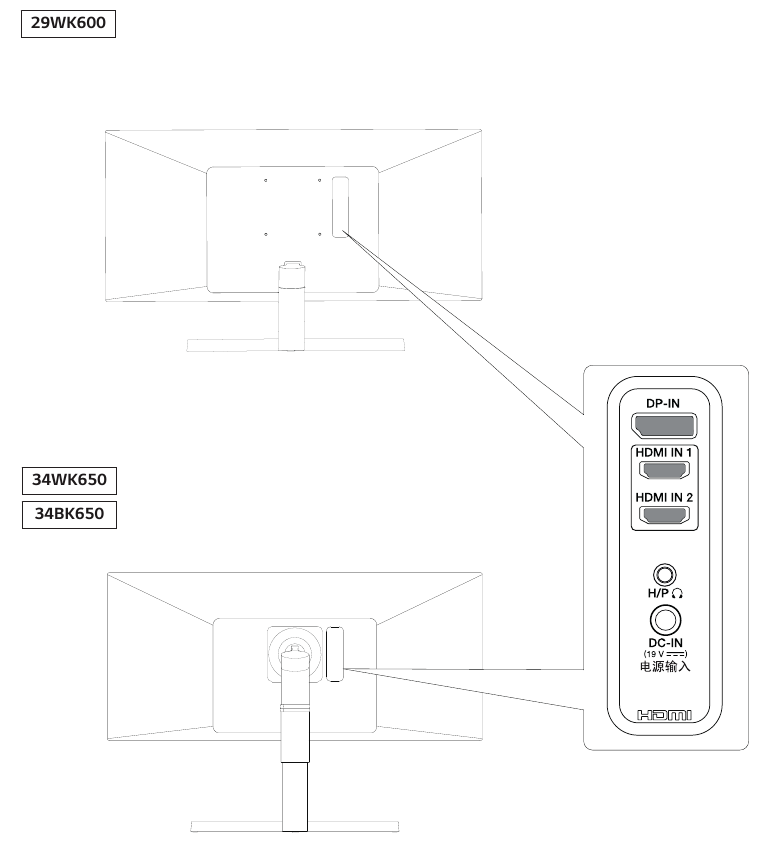

Ingangsaansluiting

De monitor verplaatsen en optillen

Volg deze instructies bij het verplaatsen of optillen van de monitor om te voorkomen dat de monitor bekrast of beschadigd raakt en om een veilig transport te garanderen, ongeacht de vorm of grootte.

Het is raadzaam om de monitor in de originele doos of verpakkingsmateriaal te plaatsen voordat u deze probeert te verplaatsen.
Voordat u de monitor verplaatst of optilt, moet u het netsnoer en alle kabels loskoppelen.
Houd de boven- en onderkant van het monitorframe stevig vast. Houd het scherm zelf niet vast.
Als u de monitor vasthoudt, moet het scherm van u af gericht zijn om te voorkomen dat het bekrast raakt.
Vermijd sterke schokken of trillingen aan het product bij het verplaatsen van de monitor.
Houd de monitor rechtop bij het verplaatsen en draai de monitor nooit op zijn kant of kantel hem opzij.

Let op

Raak het monitorscherm zo veel mogelijk niet aan. Dit kan leiden tot schade aan het scherm of aan sommige van de pixels die worden gebruikt om afbeeldingen te maken.

29WK600

34WK650
34BK650

Als u het monitorpaneel zonder de voet gebruikt, kan de joystickknop ervoor zorgen dat de monitor instabiel wordt en valt, wat kan leiden tot schade aan de monitor of persoonlijk letsel. Daarnaast kan dit ervoor zorgen dat de joystickknop niet meer goed functioneert.

De monitor installeren

De voet van de standaard monteren
29WK600

Dek het oppervlak af met een zachte doek om krassen op het scherm te voorkomen.

De voet van de standaard monteren - 29WK600 - Stap 2

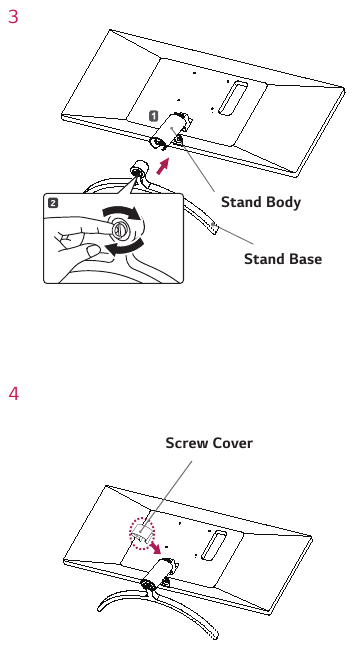

De voet van de standaard monteren - 29WK600 - Stap 3

Het uitoefenen van overmatige kracht bij het aandraaien van de schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.

Het kan uw voet bezeren van de standaard, dus wees voorzichtig.

OPMERKING

U kunt de standaard in omgekeerde volgorde van de montage demonteren.

De voet van de standaard monteren
34BK650
34WK650

Dek het oppervlak af met een zachte doek om krassen op het scherm te voorkomen.

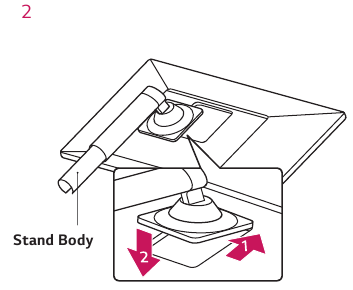

De voet van de standaard monteren - 34BK650 / 34WK650 - Stap 2

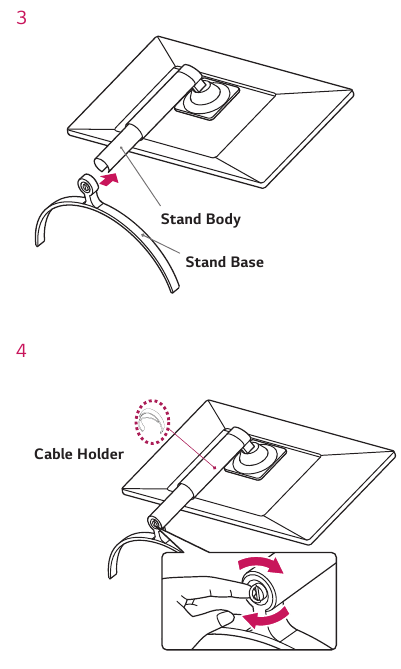

De voet van de standaard monteren - 34BK650 / 34WK650 - Stap 3

OPMERKING

Druk op de standaard totdat de knop de bovenkant bereikt.

Illustraties in dit document geven typische procedures weer, dus ze kunnen er anders uitzien dan het daadwerkelijke product.
Draag de monitor niet ondersteboven door alleen de voet van de standaard vast te houden. Dit kan ertoe leiden dat de monitor van de standaard valt en kan leiden tot persoonlijk letsel.
Raak het monitorscherm niet aan bij het optillen of verplaatsen van de monitor. De kracht die op het monitorscherm wordt uitgeoefend, kan schade veroorzaken.
Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)
Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.
Voor golfpatronen op het uiterlijk, in tegenstelling tot de algemene coatingmethode, wordt het toegepast om glinsterend materiaal in grondstof toe te voegen. Zonder afbladderend uiterlijk heeft het een goede duurzaamheid. Gebruik het met vertrouwen omdat er helemaal geen probleem is bij het gebruik van het product.

OPMERKING

U kunt de standaard in omgekeerde volgorde van de montage demonteren.

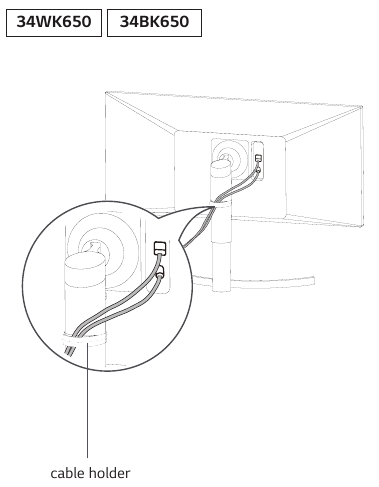

De kabelhouder gebruiken
Orden de kabels met behulp van de kabelhouder zoals weergegeven in de afbeelding.

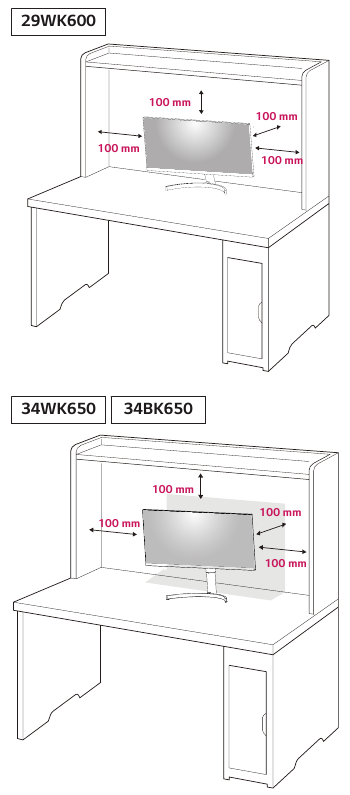

Op een tafel installeren

Til de monitor op en plaats deze in een rechte positie op de tafel. Plaats minstens 100 mm van de muur om voldoende ventilatie te garanderen.

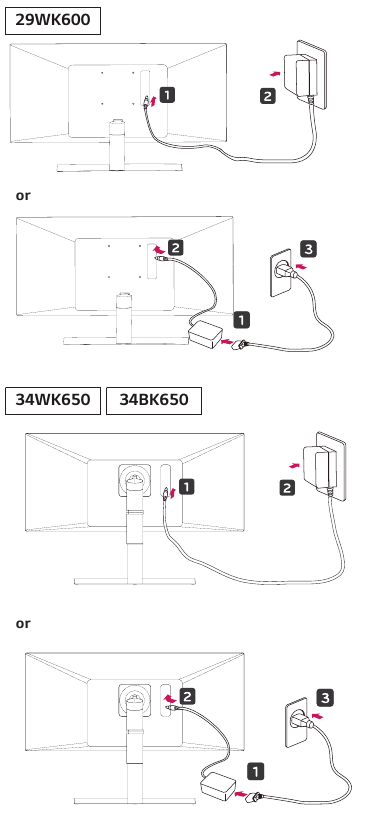

Sluit het netsnoer aan op de monitor en steek vervolgens het netsnoer in het stopcontact.
Druk op de joystickknop aan de onderkant van de monitor om de monitor in te schakelen.

Koppel het netsnoer los voordat u de monitor verplaatst of installeert. Er bestaat een risico op elektrische schokken.

Voorzorgsmaatregelen bij het aansluiten van het netsnoer

Zorg ervoor dat u het netsnoer gebruikt dat in de productverpakking is meegeleverd en sluit deze aan op een geaard stopcontact.
Als u een ander netsnoer nodig hebt, neem dan contact op met uw plaatselijke dealer of de dichtstbijzijnde winkel.

De hoek aanpassen

Plaats de monitor in een rechtopstaande positie, gemonteerd op de voet van de standaard.

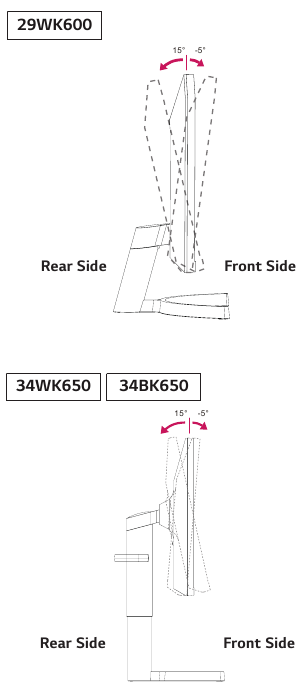

Pas de hoek van het scherm aan. De hoek van het scherm kan naar voren of naar achteren worden aangepast voor een comfortabele kijkervaring.

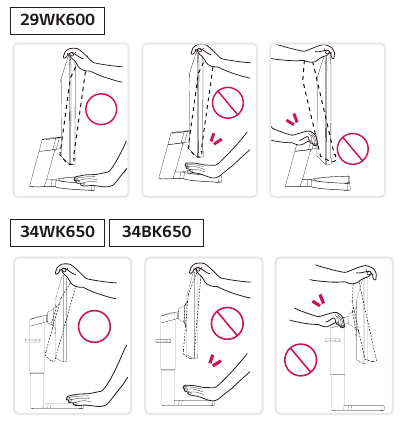

Om letsel aan de vingers te voorkomen bij het aanpassen van het scherm, houdt u het onderste deel van het frame van de monitor niet vast zoals hieronder wordt weergegeven.
Wees voorzichtig dat u het schermgebied niet aanraakt of erop drukt bij het aanpassen van de hoek van de monitor.

De hoogte van de standaard aanpassen
34WK650
34BK650

Hanteer de monitor met beide handen voor de veiligheid.
De hoogte kan tot 110,0 mm worden aangepast.

34WK650
34BK650

Plaats uw hand niet op de behuizing van de standaard wanneer u de schermhoogte aanpast om letsel aan uw vingers te voorkomen.

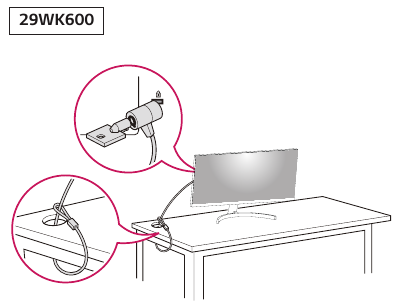

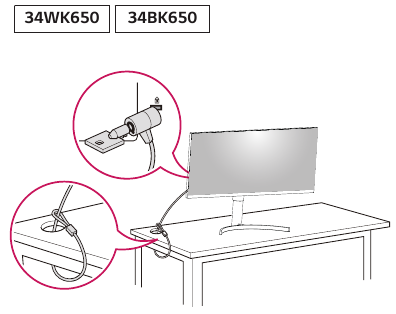

Het Kensington-slot gebruiken
De Kensington-beveiligingssysteemconnector bevindt zich aan de achterkant van de monitorset. Raadpleeg de gebruikershandleiding van het Kensington-slot of bezoek de website op http://www.kensington.com voor meer informatie over installatie en gebruik.

Sluit de kabel van het Kensington-beveiligingssysteem aan tussen de monitorset en een tafel.

OPMERKING

Het gebruik van het Kensington-slot is optioneel. De accessoires kunnen worden gekocht bij uw plaatselijke elektronicawinkel.

OPMERKING
34WK650
34BK650

De linker- of rechterkant van de monitorkop kan lichtjes omhoog of omlaag worden gedraaid (tot 3°). Pas het horizontale niveau van de monitorkop aan.

De wandmontageplaat installeren
Deze monitor ondersteunt de specificatie van de standaard wandmontageplaat of een compatibel apparaat.

Plaats het scherm met de voorkant naar beneden. Om krassen op het scherm te voorkomen, bedekt u het oppervlak met een zachte doek.
Plaats de wandmontageplaat op de monitor en lijn deze uit met de schroefgaten.
Draai de vier schroeven vast om de plaat met een schroevendraaier aan de monitor te bevestigen.

OPMERKING

De wandmontageplaat wordt apart verkocht.
Raadpleeg de installatiehandleiding van de wandmontageplaat voor meer informatie over de installatie.
Wees voorzichtig dat u geen overmatige kracht gebruikt bij het monteren van de wandmontageplaat, omdat dit het scherm van de monitor kan beschadigen.

Aan een muur bevestigen
Installeer de monitor op minimaal 100 mm afstand van de muur en laat aan elke kant van de monitor ongeveer 100 mm ruimte over om voldoende ventilatie te garanderen. Gedetailleerde installatie-instructies zijn verkrijgbaar bij uw plaatselijke winkel. Raadpleeg de handleiding voor het installeren en instellen van een kantelbare wandmontagebeugel.

Om de monitor aan een muur te bevestigen, bevestigt u een wandmontagebeugel (optioneel) aan de achterkant van de monitor. Zorg ervoor dat de wandmontagebeugel stevig aan de monitor en aan de muur is bevestigd.

Als u een schroef gebruikt die langer is dan de standaard, kan de monitor intern beschadigd raken.
Als u een verkeerde schroef gebruikt, kan het product beschadigd raken en uit de gemonteerde positie vallen. In dit geval is LG Electronics er niet verantwoordelijk voor.

29WK600

Wandmontage (A x B)	100 x 100
Standaardschroef	M4 x L10
Aantal schroeven	4
Wandmontageplaat (optioneel)	LSW149

34BK650
34WK650

Wandmontage (A x B)	100 x 100
Standaardschroef	M4 x L10
Aantal schroeven	4
Wandmontageplaat (optioneel)	LSW149

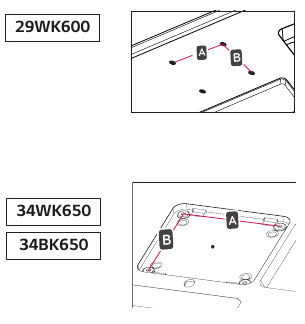

Wandmontage (A x B)

Koppel het netsnoer los voordat u de monitor verplaatst of installeert om elektrische schokken te voorkomen. y Het installeren van de monitor aan het plafond of aan een hellende wand kan ertoe leiden dat de monitor eraf valt, wat kan leiden tot letsel. Gebruik de originele LG-wandmontagebeugel. Neem voor meer informatie contact op met uw plaatselijke winkel of een gekwalificeerde installateur.
Het uitoefenen van overmatige kracht bij het vastmaken van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.
Gebruik de wandmontagebeugel en schroeven die voldoen aan de VESA-standaard. Schade veroorzaakt door het gebruik of misbruik van ongepaste onderdelen valt niet onder de productgarantie.
De schroeflengte vanaf het buitenoppervlak van de achterkant moet minder dan 8 mm zijn.

OPMERKING

Gebruik de schroeven die zijn gespecificeerd door de VESA-standaard.
De wandmontagekit bevat de installatiehandleiding en alle benodigde onderdelen.
De wandmontagebeugel is optioneel. De accessoires kunnen worden gekocht bij uw plaatselijke winkel.
De lengte van de schroef kan verschillen voor elke wandmontagebeugel. Zorg ervoor dat de schroef van de juiste lengte wordt gebruikt.
Raadpleeg de gebruikershandleiding voor de wandmontagebeugel voor meer informatie.

DE MONITOR GEBRUIKEN

Aansluiten op een pc

Deze monitor ondersteunt de functie *Plug and Play.

*Plug and Play: Een functie waarmee u een apparaat aan uw computer kunt toevoegen zonder iets te hoeven herconfigureren of handmatige stuurprogramma's te installeren.

HDMI-aansluiting
Verzendt de digitale video- en audiosignalen van uw pc en A/V-apparaten naar de monitor. Sluit uw pc en AV-apparaat met de HDMI-kabel op de monitor aan, zoals hieronder wordt weergegeven.

Druk op de menuknop en selecteer vervolgens de invoeroptie in het invoermenu.

OPMERKING

Als u HDMI PC gebruikt, kan dit compatibiliteitsproblemen veroorzaken.
Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of kan er een verbindingsfout optreden.
Aanbevolen HDMI-kabeltypes
- High-Speed HDMI^®/^TM-kabel
- High-Speed HDMI^®/^TM-kabel met Ethernet

DisplayPort-aansluiting
Verzendt de digitale video- en audiosignalen van uw pc naar de monitor. Sluit uw pc met de DisplayPort-kabel op de monitor aan, zoals hieronder wordt weergegeven. Druk op de menuknop en selecteer vervolgens de invoeroptie in het invoermenu.

OPMERKING

Er is mogelijk geen video- of audio-uitvoer, afhankelijk van de DP-versie van de pc.
Als u algemene kabels gebruikt die niet door LG zijn gecertificeerd, wordt het scherm mogelijk niet weergegeven of kunnen er beeldruis ontstaan.

Aansluiten op AV-apparaten

Druk op de menuknop en selecteer vervolgens de invoeroptie in het invoermenu.

OPMERKING

Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of kan er een verbindingsfout optreden.
Aanbevolen HDMI-kabeltypes
- High-Speed HDMI^®/^TM-kabel
- High-Speed HDMI^®/^TM-kabel met Ethernet

Aansluiten op externe apparaten

Koptelefoon aansluiten
Sluit randapparatuur aan op de monitor via de hoofdtelefoonaansluiting. Sluit aan zoals afgebeeld.

OPMERKING

Randapparatuur wordt afzonderlijk verkocht.
Als u een schuine oortelefoon gebruikt, kan dit een probleem veroorzaken bij het aansluiten van een ander extern apparaat op de monitor. Daarom wordt aanbevolen om een rechte oortelefoon te gebruiken.
Afhankelijk van de audio-instellingen van de pc en het externe apparaat, kunnen de hoofdtelefoon- en luidsprekerfuncties beperkt zijn.

GEBRUIKERSINSTELLINGEN

Druk op de joystickknop aan de onderkant van de monitor.
Beweeg de joystick omhoog/omlaag (▲/▼) en links/rechts (◄/►) om de opties in te stellen.
Druk nogmaals op de joystickknop om het hoofdmenu te verlaten.

Knop	Menustatus		Beschrijving
	Hoofdmenu uitgeschakeld		Schakelt het hoofdmenu in.
	Hoofdmenu ingeschakeld		Sluit het hoofdmenu af. (De knop ingedrukt houden om de monitor uit te schakelen. U kunt de monitor op elk moment op deze manier uitschakelen, ook wanneer de OSD is ingeschakeld.)
	◄	Hoofdmenu uitgeschakeld	Past het volumeniveau van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de functie Input.
	►	Hoofdmenu uitgeschakeld	Past het volumeniveau van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de functies Settings.
	▲	Hoofdmenu uitgeschakeld	Geeft informatie weer over de huidige ingang.
		Hoofdmenu ingeschakeld	Schakelt de monitor uit.
	▼	Hoofdmenu uitgeschakeld	Geeft informatie weer over de huidige ingang.
		Hoofdmenu ingeschakeld	Gaat naar de functies Game.

Hoofdmenufuncties

Hoofdmenu	Beschrijving
Settings	Configureert de scherminstellingen.
Game	U kunt de Picture Mode wijzigen in een gamingmodus.
Input	Stelt de invoermodus in.
Power Off	Schakelt de monitor uit.
Exit	Sluit het hoofdmenu af.

Menu-instellingen

Om het instellingenmenu te bekijken, drukt u op de joystickknop aan de onderkant van de monitor en gaat u vervolgens naar de Settings.
Configureer de opties door de joystick omhoog/omlaag/links/rechts te bewegen.
Om terug te keren naar de bovenste instellingen of andere instellingsitems in te stellen, beweegt u de joystick naar ◄ of drukt u op ().
Als u het instellingenmenu wilt verlaten, beweegt u de joystick naar ◄ totdat u het menu verlaat.

De OSD (On Screen Display) van uw monitor kan enigszins afwijken van die in deze handleiding.

Elke optie wordt hieronder beschreven.

Settings > Quick Settings	Beschrijving
Brightness	Past het kleurcontrast en de helderheid van het scherm aan.
Contrast
Volume	Past het volumeniveau aan. OPMERKING U kunt dempen/het dempen opheffen aanpassen door de joystickknop in het Volume (Volume) menu naar ▼ te bewegen.
Color Temp	Custom	De gebruiker kan deze aanpassen aan rood, groen of blauw door middel van aanpassing.
	Warm	Stelt de schermkleur in op een roodachtige tint.
	Medium	Stelt de schermkleur in tussen een rode en een blauwe tint.
	Cool	Stelt de schermkleur in op een blauwachtige tint.
MaxxAudio	On	MaxxAudio^® van Waves, winnaar van een Technical GRAMMY Award^®, is een reeks geluidstools van studiokwaliteit voor een superieure luisterervaring.
	Off	Schakelt de MaxxAudio-functie uit.
Settings > Input	Beschrijving
Input List	Selecteert de invoermodus.
Aspect Ratio	Past de beeldverhouding van het scherm aan.
	Full Wide	Geeft de video weer in breedbeeld, ongeacht het videosignaal dat wordt ingevoerd.
	Original	Geeft video weer volgens de beeldverhouding van het videosignaal dat wordt ingevoerd.
	Cinema1	Vergroot het scherm met een beeldverhouding van 21:9. (bij 1080p)
	Cinema2	Vergroot het scherm met een beeldverhouding van 21:9, inclusief de zwarte balk onderaan voor ondertitels. (bij 1080p)
	OPMERKING Er zijn geen Cinema1, Cinema2-instellingen in de FreeSync-modus. (Ga naar Picture → Game Adjust → FreeSync om FreeSync On (Aan) of Off (Uit) in te stellen)

Picture Mode op een SDR(Non-HDR)-signaal.

Settings > Picture	Beschrijving
Picture Mode	Custom	Hiermee kan de gebruiker elk element aanpassen. De kleurmodus van het hoofdmenu kan worden aangepast.
	Reader	Optimaliseert het scherm voor het bekijken van documenten. U kunt het scherm helderder maken in het instellingenmenu.
	Photo	Optimaliseert het scherm voor foto's.
	Cinema	Optimaliseert het scherm voor video.
	HDR Effect	Optimaliseert het scherm voor een hoog dynamisch bereik.
	Color Weakness	Deze modus is voor gebruikers die geen onderscheid kunnen maken tussen rood en groen. Het stelt gebruikers met kleurenzwakte in staat om gemakkelijk onderscheid te maken tussen de twee kleuren.
	FPS Game 1	Deze modus is geoptimaliseerd voor FPS-games.
	FPS Game 2	Het heeft een hogere Black Stabilizer-waarde dan FPS Game 1. Het is geschikt voor zeer donkere FPS-games.
	RTS Game	Deze modus is geoptimaliseerd voor RTS Game.
	Custom (Game)	In deze modus kunnen gebruikers verschillende elementen aanpassen, waaronder game-gerelateerde opties.
	OPMERKING Als de beeldmodus wordt gewijzigd, kan het scherm flikkeren of kan de resolutie van uw pc-scherm worden beïnvloed.

Picture Mode op een HDR-signaal.

Settings > Picture	Beschrijving
Picture Mode	HDR Vivid	Optimaliseert het scherm voor levendige HDR-kleuren.
	HDR Standard	Optimaliseert het scherm voor HDR.
	HDR Game	Optimaliseert het scherm voor HDR-games.
	HDR Cinema	Optimaliseert het scherm voor HDR-video.
	OPMERKING HDR-content werkt mogelijk niet goed, afhankelijk van de Windows10 OS-instelling. Controleer de HDR Aan/Uit-instelling van Windows. Wanneer de HDR-functie is ingeschakeld, kunnen de tekens of de beeldkwaliteit slecht zijn, afhankelijk van de prestaties van de grafische kaart. Terwijl de HDR-functie is ingeschakeld, kan het scherm flikkeren of kraken wanneer de monitorinvoer wordt gewijzigd of wanneer de stroom wordt in-/uitgeschakeld, afhankelijk van de prestaties van de grafische kaart.

Picture Adjust	Brightness	Past de helderheid van het scherm aan.
	Contrast	Past het contrast van het scherm aan.
	Sharpness	Past de scherpte van het scherm aan.
	SUPER RESOLUTION+	High	Geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker kristalheldere beelden wil. Het is effectief voor video of games van hoge kwaliteit.
		Middle	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker beelden tussen lage en hoge modus wil voor comfortabel kijken. Het is effectief voor UCC- of SD-video.
		Low	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker vloeiende en natuurlijke beelden wil. Het is effectief voor langzaam bewegende beelden of stilstaande beelden.
		Off	Selecteer deze optie voor dagelijks gebruik. SUPER RESOLUTION+ is uitgeschakeld in deze modus.
		OPMERKING Omdat dit een functie is om de scherpte van beelden met een lage resolutie te vergroten, wordt het niet aanbevolen om de functie te gebruiken voor normale tekst of voor bureaubladpictogrammen. Dit kan leiden tot onnodig hoge scherpte.
	Zwartniveau	Stelt het offsetniveau in (alleen voor HDMI). Offset: als referentie voor een videosignaal is dit de donkerste kleur die de monitor kan weergeven.
		High	Behoudt de huidige contrastverhouding van het scherm.
		Low	Verlaagt de zwartniveaus en verhoogt de witniveaus ten opzichte van de huidige contrastverhouding van het scherm.
	DFC	On	Past de helderheid automatisch aan aan het scherm.
		Off	Schakelt de functie DFC uit.
Spel aanpassen	Reactietijd	Stelt een reactietijd in voor weergegeven beelden op basis van de snelheid van het scherm. Voor een normale omgeving wordt aanbevolen om Fast (Snel) te gebruiken. Voor een snel bewegend beeld wordt aanbevolen om Faster (Sneller) te gebruiken. Instellen op Faster (Sneller) kan beeldplakken veroorzaken.
		Faster	Stelt de reactietijd in op Faster (Sneller).
		Fast	Stelt de reactietijd in op Fast (Snel).
		Normal	Stelt de reactietijd in op Normal (Normaal).
		Off	Gebruikt de functie voor het verbeteren van de reactietijd niet.
	FreeSync	Biedt naadloze en natuurlijke beelden door de verticale frequentie van het ingangssignaal te synchroniseren met die van het uitgangssignaal. Ondersteunde interface: DisplayPort, HDMI. Ondersteunde grafische kaart: Een grafische kaart die AMD's FreeSync ondersteunt, is noodzakelijk. Ondersteunde versie: Zorg ervoor dat u de grafische kaart bijwerkt naar de nieuwste driver. Raadpleeg de AMD-website op http://www.amd.com/FreeSync voor meer informatie en vereisten
		On	FreeSync-functie aan.
		Off	FreeSync-functie uit.
	Black Stabilizer	U kunt het zwarte contrast regelen voor een betere zichtbaarheid in donkere scènes. Het verhogen van de Black Stabilizer-waarde maakt het lage grijswaardengebied op het scherm helderder. (U kunt gemakkelijk objecten onderscheiden op donkere spelschermen.) Het verlagen van de Black Stabilizer-waarde maakt het lage grijswaardengebied donkerder en verhoogt het dynamische contrast op het scherm.
	Cross Hair	Cross Hair biedt een markering in het midden van het scherm voor First Person Shooter (FPS)-games. Gebruikers kunnen het cross hair selecteren dat past bij hun gamingomgeving uit vier verschillende cross hairs. y Wanneer de monitor is uitgeschakeld of in de energiebesparende modus gaat, wordt de Cross Hair-functie automatisch Off (Uit) gezet.

Kleur aanpassen	Gamma	Mode 1, Mode 2, Mode 3		Hoe hoger de gammawaarde, hoe donkerder het beeld wordt. Evenzo, hoe lager de gammawaarde, hoe lichter het beeld wordt.
		Mode 4		Als u de gamma-instellingen niet hoeft aan te passen, selecteert u Mode 4.
	Kleurtemperatuur	Custom		De gebruiker kan het aanpassen aan rood, groen of blauw door middel van aanpassing.
		Warm		Stelt de schermkleur in op een roodachtige tint.
		Medium		Stelt de schermkleur in tussen een rode en blauwe tint.
		Cool		Stelt de schermkleur in op een blauwachtige tint.
	Red	U kunt de beeldkleur aanpassen met de kleuren Red (Rood), Green (Groen) en Blue (Blauw).
	Green
	Blue
	Zes kleuren	Voldoet aan de kleurvereisten van de gebruiker door de tint en verzadiging van de zes kleuren (rood, groen, blauw, cyaan, magenta, geel) aan te passen en vervolgens de instellingen op te slaan.
		Hue	Past de tint van de schermkleuren aan.
		Saturation	Past de verzadiging van de schermkleuren aan. Hoe lager de waarde, hoe minder verzadigd en helderder de kleuren worden. Hoe hoger de waarde, hoe meer verzadigd en donkerder de kleuren worden.
Beeld opnieuw instellen	Wilt u uw beeldinstellingen opnieuw instellen?
	No	Annuleren
	Yes	Resetten

Settings > Sound	Description
Volume	Om het volume van de hoofdtelefoon of luidspreker aan te passen.
MaxxAudio	On	MaxxAudio^® van Waves, winnaar van een Technical GRAMMY Award^®, is een reeks geluidstools van studiokwaliteit voor een superieure luisterervaring.
	Off	Schakelt de MaxxAudio-functie uit.

Settings > General	Description
Language	Stelt het menuscherm in op de gewenste taal.
SMART ENERGY SAVING	High	Bespaart energie met behulp van de hoogrenderende functie SMART ENERGY SAVING.
	Low	Bespaart energie met behulp van de laagrenderende functie SMART ENERGY SAVING.
	Off	Schakelt de functie SMART ENERGY SAVING uit.
Power LED	On	De aan/uit-led gaat branden.
	Off	De aan/uit-led gaat uit.
Automatic Standby	Functie die de monitor automatisch uitschakelt als er gedurende een bepaalde tijd geen beweging op het scherm is. U kunt een timer instellen voor de automatische uitschakelfunctie. (Off (Uit), 4 H, 6 H en 8 H)
HDMI Compatibility Mode	De functie HDMI Compatibility Mode kan de legacy-apparatuur herkennen die HDMI 2.0 niet ondersteunt.
	On	Schakelt HDMI Compatibility Mode in. (HDMI-versie 1.4)
	Off	Schakelt HDMI Compatibility Mode uit. (HDMI-versie 2.0)
	OPMERKING Als het aangesloten apparaat HDMI Compatibility Mode niet ondersteunt, werken het scherm of geluid mogelijk niet correct. Wanneer HDMI Compatibility Mode is ingeschakeld, wordt de HDR-functie niet ondersteund. Sommige oudere grafische kaarten ondersteunen HDMI 2.0 niet, maar u kunt de HDMI 2.0-resolutie selecteren in het configuratiescherm van Windows. Dit kan ertoe leiden dat het scherm er abnormaal uitziet.
DisplayPort 1.2	DisplayPort 1.2 in- of uitschakelen. OPMERKING Zorg ervoor dat u deze optie configureert volgens de DisplayPort-versie die door uw grafische kaart wordt ondersteund. Stel deze optie in op Disable (Uitschakelen) als uw grafische kaart DisplayPort 1.2 niet ondersteunt.
Buzzer	Met deze functie kunt u het geluid instellen dat door de zoemer wordt gegenereerd wanneer uw monitor wordt ingeschakeld.
	On	Schakelt de Buzzer van uw monitor in.
	Off	Schakelt de Buzzer van uw monitor uit.
OSD Lock	Deze functie schakelt de configuratie en aanpassing van menu's uit.
	On	Schakelt OSD Lock in.
	Off	Schakelt OSD Lock uit.
	OPMERKING Alle functies zijn uitgeschakeld, behalve Brightness, Contrast, Volume, Input, OSD Lock, Information.
Information	De weergave-informatie toont het model, het serienummer, de totale inschakeltijd en de resolutie.
Reset	Wilt u uw instellingen resetten?
	No	Annuleer de selectie.
	Yes	Keert terug naar de standaardinstellingen.

OPMERKING

De waarde van energiebesparende gegevens kan verschillen afhankelijk van het paneel en de panelleveranciers.
Als u de optie SMART ENERGY SAVING selecteert als High (Hoog) of Low (Laag), wordt de luminantie van de monitor lager of hoger, afhankelijk van de bron.

PROBLEEMOPLOSSING

Er wordt niets op het scherm weergegeven.
Is het netsnoer van de monitor aangesloten?	Controleer of het netsnoer correct is aangesloten op het stopcontact. Test de stekker met een lamp of ander apparaat.
Brandt de stroom-LED?	Controleer de aansluiting van de stroomkabel en druk op de aan/uit-knop.
Is de stroom ingeschakeld en geeft de stroom-LED wit weer?	Controleer of de aangesloten ingang is ingeschakeld (Settings (Instellingen) > Input (Invoer) > Input list (Invoerlijst)).
Knippert de stroom-LED?	Als de monitor in de slaapstand staat, beweeg dan de muis of druk op een toets op het toetsenbord om het scherm in te schakelen. Controleer of de computer is ingeschakeld.
Wordt het bericht OUT OF RANGE (BUITEN BEREIK) weergegeven?	Dit gebeurt wanneer signalen die van de pc (grafische kaart) worden overgebracht, buiten het horizontale of verticale frequentiebereik van de monitor vallen. Raadpleeg het gedeelte Productspecificatie van deze handleiding om de juiste frequentie in te stellen.
Wordt het bericht No Signal (Geen signaal) weergegeven?	Dit wordt weergegeven wanneer de signaalkabel tussen de pc en de monitor ontbreekt of is losgekoppeld. Controleer de kabel en sluit deze opnieuw aan.
Het OSD-vergrendelingsbericht wordt weergegeven.
Zijn sommige functies niet beschikbaar wanneer u op de Menu (Menu)-knop drukt?	De OSD is vergrendeld. Ga naar Settings (Instellingen) > General (Algemeen) en zet OSD Lock (OSD-vergrendeling) op Off (Uit).
Het scherm behoudt een afbeelding.
Treedt er beeldretentie op, zelfs wanneer de monitor is uitgeschakeld?	Het langdurig weergeven van een stilstaand beeld kan schade aan het scherm veroorzaken, waardoor het beeld behouden blijft. Gebruik een screensaver om de levensduur van de monitor te verlengen.
De schermweergave is instabiel en trilt / Afbeeldingen die op de monitor worden weergegeven, laten schaduwsporen achter.
Heeft u de juiste resolutie geselecteerd?	Als de geselecteerde resolutie HDMI 1080i 60/50 Hz (interlaced) is, kan het scherm flikkeren. Wijzig de resolutie in 1080P of de aanbevolen resolutie.

OPMERKING

Verticale frequentie Om een beeld weer te geven, moet het scherm tientallen keren per seconde worden vernieuwd, zoals een fluorescentielamp. Het aantal keren dat het scherm per seconde wordt vernieuwd, wordt verticale frequentie of vernieuwingsfrequentie genoemd en wordt weergegeven door Hz.
Horizontale frequentie De tijd die nodig is om één horizontale lijn weer te geven, wordt de horizontale cyclus genoemd. Als 1 wordt gedeeld door het horizontale interval, is het resultaat het aantal horizontale lijnen dat per seconde wordt weergegeven. Dit wordt horizontale frequentie genoemd en wordt weergegeven door kHz.
LED kan worden verlicht met Set OSD Menu (OSD-menu instellen).
Settings (Instellingen) – General (Algemeen) – Power LED (Stroom-LED) – On (Aan)
Controleer of de resolutie of frequentie van de grafische kaart binnen het bereik valt dat door de monitor wordt toegestaan en stel deze in op de aanbevolen (optimale) resolutie in Control Panel (Configuratiescherm) > Display (Beeldscherm) > settings (instellingen).
Het niet instellen van de grafische kaart op de aanbevolen (optimale) resolutie kan leiden tot wazige tekst, een gedimd scherm, een afgekapt weergavegebied of een verkeerde uitlijning van het scherm.
De instellingsmethoden kunnen verschillen, afhankelijk van de computer of het besturingssysteem, en sommige resoluties zijn mogelijk niet beschikbaar, afhankelijk van de prestaties van de grafische kaart. Neem in dat geval contact op met de fabrikant van de computer of grafische kaart voor hulp.
Sommige grafische kaarten ondersteunen mogelijk geen resolutie van 2560×1080. Als de resolutie niet kan worden weergegeven, neem dan contact op met de fabrikant van uw grafische kaart.

De kleurweergave is abnormaal.
Lijkt het scherm verkleurd (16 kleuren)?	Stel de kleur in op 24 bit (true color) of hoger. Ga in Windows naar Control Panel (Configuratiescherm) > Display (Beeldscherm) > Settings (Instellingen) > Color Quality (Kleurkwaliteit).
Lijkt de kleurweergave instabiel of monochroom?	Controleer of de signaalkabel correct is aangesloten. Sluit de kabel opnieuw aan of plaats de grafische kaart van de pc terug.
Zijn er vlekken op het scherm?	Bij gebruik van de monitor kunnen er gepixelde vlekken (rood, groen, blauw, wit of zwart) op het scherm verschijnen. Dit is normaal voor een LCD-scherm. Het is geen fout en het heeft ook geen betrekking op de prestaties van de monitor.
Ziet u een bericht "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" (Niet-herkende monitor, Plug&Play (VESA DDC)-monitor gevonden)?
Heeft u het beeldschermstuurprogramma geïnstalleerd?	Zorg ervoor dat u het beeldschermstuurprogramma van onze website installeert: http://www.lg.com. Zorg ervoor dat u controleert of de videokaart de Plug&Play-functie ondersteunt.
Geen geluid uit de hoofdtelefoonaansluiting of luidspreker.
Worden beelden weergegeven met DisplayPort- of HDMI-invoer zonder geluid?	Probeer het volume te verhogen met de knop op de monitor. Stel de audio-uitvoer van de pc in op de monitor die u gebruikt. Ga op Microsoft Windows naar Control Panel (Configuratiescherm) > Hardware and Sound (Hardware en geluid) > Sound (Geluid) > stel de monitor in als standaardapparaat.

SPECIFICATIES

29WK600

LCD-scherm	Type	TFT (Thin Film Transistor) LCD (Liquid Crystal Display) scherm
	Pixelgrootte	0,2628 mm x 0,2628 mm
Resolutie	Maximale resolutie	2560×1080 @ 75 Hz
	Aanbevolen resolutie	2560×1080 @ 60 Hz
Videosignaal	Horizontale frequentie	30 kHz tot 90 kHz
	Verticale frequentie	56 Hz tot 75 Hz
Ingangsaansluiting	HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P(Headphone) OUT
Stroomingang	19 V 3,3 A of 19 V 2,4 A of 19 V2,0 A
Stroomverbruik (typ.)	Aan-modus: 32 W typ. (uitgaande toestand)* Slaapstand (stand-bymodus) ≤ 0,5 W ** Uit-modus ≤ 0,3 W
AC/DC-adapter	Type DA-65G19, productie van Asian Power Devices Inc. Of type LCAP39, productie van LIEN CHANG ELECTRONIC ENTERPRISE Uitgang: 19 V 3,42 A
	Type DA-48F19, productie van Asian Power Devices Inc. Uitgang: 19 V 2,53 A
	Type ADS-45SN-19-3 19040G, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-45SQ-19-3 19040E, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-45FSQ-19 19040EPG-1, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-45FSQ-19 19040EPK-1, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-45FSQ-19 19040EPCU-1, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-45FSQ-19 19040EPBR-1, productie van SHENZHEN HONOR ELECTRONIC Of type LCAP21C, productie van LIEN CHANG ELECTRONIC ENTERPRISE Of type LCAP26B-E, productie van LIEN CHANG ELECTRONIC ENTERPRISE Of type LCAP26B-A, productie van LIEN CHANG ELECTRONIC ENTERPRISE Of type AD10530LF, productie van PI Electronics (H.K.) Ltd. Of type AD2137S20, productie van PI Electronics (H.K.) Ltd. Of type AD2137620, productie van PI Electronics (H.K.) Ltd. Uitgang: 19 V 2,1 A
Omgevings omstandigheden	Gebruiksomstandigheden	Temperatuur: 0 °C tot 40 °C; Vochtigheid: < 80%
	Opslagomstandigheden	Temperatuur: -20 °C tot 60 °C; Vochtigheid: < 85%
Afmeting	Monitorgrootte (breedte x hoogte x diepte)
	Met standaard	698,1 mm x 410,9 mm x 209,4 mm
	Zonder standaard	698,1 mm x 317,5 mm x 76,9 mm
Gewicht (zonder verpakking)	Met standaard	5,2 kg
	Zonder standaard	4,7 kg

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Het stroomverbruik kan verschillen afhankelijk van de gebruiksomstandigheden en de monitorinstelling.

* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-teststandaard (volledig wit patroon, maximale resolutie).

** De monitor gaat na een paar minuten (maximaal 5 minuten) naar de slaapstand.

34WK650

LCD-scherm	Type	TFT (Thin Film Transistor) LCD (Liquid Crystal Display) scherm
	Pixelgrootte	0,312 mm x 0,310 mm
Resolutie	Maximale resolutie	2560×1080 @ 75 Hz
	Aanbevolen resolutie	2560×1080 @ 60 Hz
Videosignaal	Horizontale frequentie	30 kHz tot 90 kHz
	Verticale frequentie	56 Hz tot 75 Hz
Ingangsaansluiting	HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P(Headphone) OUT
Stroomingang	19 V 3,3 A of 19 V2,4 A
Stroomverbruik (typ.)	Aan-modus: 42 W typ. (uitgaande toestand)* Slaapstand (stand-bymodus) ≤ 0,5 W ** Uit-modus ≤ 0,3 W
AC/DC-adapter	Type DA-65G19, productie van Asian Power Devices Inc. Of type LCAP39, productie van LIEN CHANG ELECTRONIC ENTERPRISE Uitgang: 19 V 3,42 A
	Type DA-48F19, productie van Asian Power Devices Inc. Of type ADS-48FSK-19 19048EPCU-1, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-48FSK-19 19048EPG-1, productie van SHENZHEN HONOR ELECTRONIC Of type ADS-48FSK-19 19048EPK-1, productie van SHENZHEN HONOR ELECTRONIC Uitgang: 19 V 2,53 A
Omgevings omstandigheden	Gebruiksomstandigheden	Temperatuur: 0 °C tot 40 °C; Vochtigheid: < 80%
	Opslagomstandigheden	Temperatuur: -20 °C tot 60 °C; Vochtigheid: < 85%
Afmeting	Monitorgrootte (breedte x hoogte x diepte)
	Met standaard	825,6 mm x 570,7 mm x 230,0 mm
	Zonder standaard	825,6 mm x 369,8 mm x 51,2 mm
Gewicht (zonder verpakking)	Met standaard	7,6 kg
	Zonder standaard	5,9 kg

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Het stroomverbruik kan verschillen afhankelijk van de gebruiksomstandigheden en de monitorinstelling.

* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-teststandaard (volledig wit patroon, maximale resolutie).

** De monitor gaat na een paar minuten (maximaal 5 minuten) naar de slaapstand.

34BK650

LCD-scherm	Type	TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display)
	Pixelgrootte	0,312 mm x 0,310 mm
Resolutie	Maximale resolutie	2560×1080 @ 75 Hz
	Aanbevolen resolutie	2560×1080 @ 60 Hz
Videosignaal	Horizontale frequentie	30 kHz tot 90 kHz
	Verticale frequentie	56 Hz tot 75 Hz
Ingangsaansluiting	HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P(hoofdtelefoon) UIT
Stroomingang	19 V3.3 A of 19 V2.4 A of 19 V2.0 A
Stroomverbruik (typ.)	Aan-modus: 23 W typ. (ENERGY STAR® standard )* Slaapstand (stand-by modus) ≤ 0,5 W ** Uit-modus ≤ 0,3 W
AC/DC-adapter	Type DA-65G19, Asian Power Devices Inc. productie Of type LCAP39, LIEN CHANG ELECTRONIC ENTERPRISE productie Output: 19 V3,42 A
	Type DA-48F19, Asian Power Devices Inc. productie Of type ADS-48FSK-19 19048EPCU-1, SHENZHEN HONOR ELECTRONIC productie Of type ADS-48FSK-19 19048EPG-1, SHENZHEN HONOR ELECTRONIC productie Of type ADS-48FSK-19 19048EPK-1, SHENZHEN HONOR ELECTRONIC productie Output: 19 V 2.53 A
	Type ADS-45SN-19-3 19040G, SHENZHEN HONOR ELECTRONIC productie Of type LCAP21C, LIEN CHANG ELECTRONIC ENTERPRISE productie Of type LCAP26B-E, LIEN CHANG ELECTRONIC ENTERPRISE productie Of type LCAP26B-A, LIEN CHANG ELECTRONIC ENTERPRISE productie Output: 19 V 2.1 A
Omgevingscondities	Bedrijfsomstandigheden	Temperatuur: 0°C tot 40°C; Vochtigheid: < 80%
	Opslagcondities	Temperatuur: -20°C tot 60°C; Vochtigheid: < 85%
Afmetingen	Monitorgrootte (breedte x hoogte x diepte)
	Met voet	825,6 mm x 570,7 mm x 230,0 mm
	Zonder voet	825,6 mm x 369,8 mm x 51,2 mm
Gewicht (zonder verpakking)	Met voet	7,6 kg
	Zonder voet	5,9 kg

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.

* Het stroomverbruik in de aan-modus wordt gemeten met de ENERGY STAR®-testnorm.

** De monitor gaat na een paar minuten (max. 5 minuten) naar de slaapstand.

Factory Support Mode (vooraf ingestelde modus, pc) HDMI / DP Timing (pc)

Resolutie (HDMI / DP)	Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Polariteit (H/V)	Opmerkingen
640 x 480	31.469	59.94	-/-
640 x 480	37.5	75	-/-
800 x 600	37.879	60.317	+/+
800 x 600	46.875	75	+/+
1024 x 768	48.363	60	-/-
1024 x 768	60.123	75.029	+/+
1152 x 864	53.697	60	-/+
1280 x 720	45	60	+/+
1280 x 1024	63.981	60.02	+/+
1280 x 1024	79.976	75.025	+/+
1600 x 900	60	60	+/+
1680 x 1050	65.29	59.954	-/+
1920 x 1080	67.5	60	+/-
2560 x 1080	66.636	59.98	-/+
2560 x 1080	83.915	74.99	-/+

HDMI Timing (Video)

Factory support mode (Preset Mode)	Horizontal Frequency(kHz)	Vertical Frequency(Hz)	Remarks
480p	31.5	60
576P	31.25	50
720p	37.5	50
720p	45.0	60
1080p	56.25	50
1080p	67.5	60
2160p	67.5	30

Power LED

Mode	LED Color
On Mode	White (Een paar seconden)
Sleep Mode (Standby Mode)	Off
Off Mode	Off

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG 34WK650, 29WK600, 34BK650 Handleiding
