ZTE MC801A Handleiding

Productoverzicht

Let op
Voordat u onderhoud uitvoert aan het MC801A-apparaat, moet u controleren of de MC801A zich in een beveiligd netwerk bevindt.

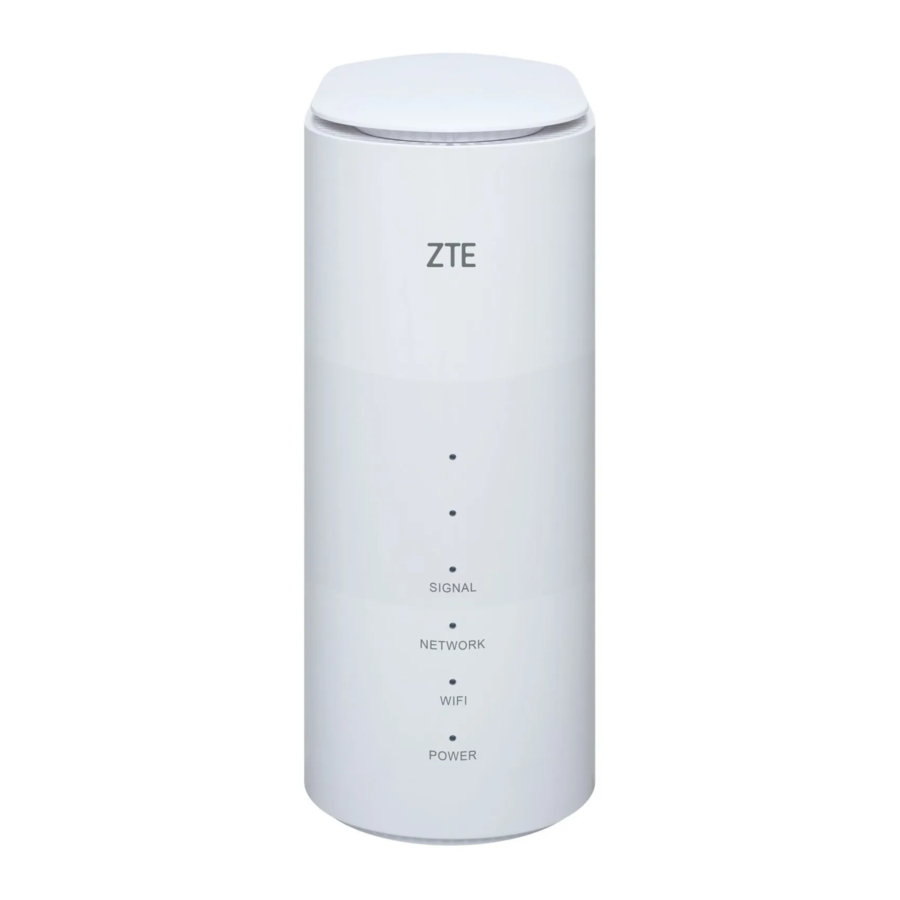

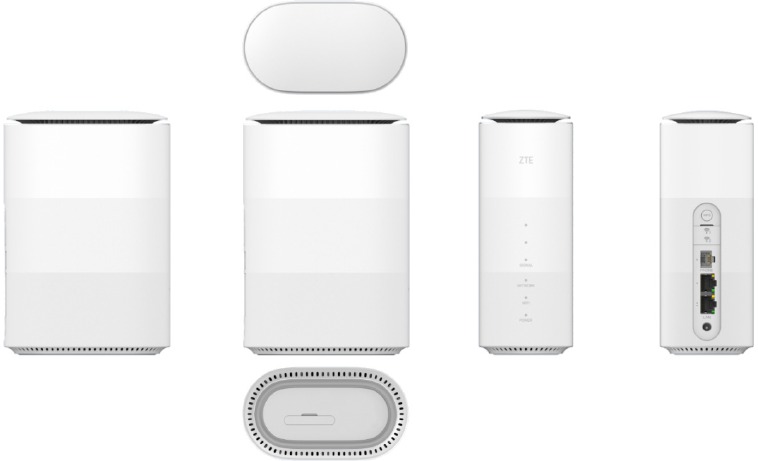

Productoverzicht

OPMERKING:
De afbeelding is slechts ter referentie. Het daadwerkelijke product kan afwijken.

Standaardconfiguratie

Specificaties

Functietest

NFF-test

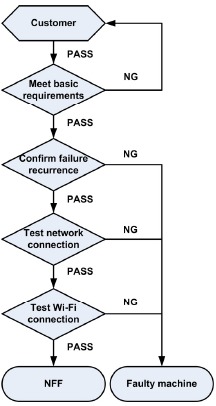

Stroomdiagram van de test	Testitem	Testmethode en vereisten	Testapparaat
	Basisvereisten	De accessoires zijn compleet. Het antidemonteerlabel is niet beschadigd. Het waterdichte label vertoont geen kleurveranderingen. Het apparaat is niet fysiek beschadigd. Op het apparaat zit nog garantie.	Geen
	Herhaling van storing	(Optioneel) Controleer of het scherm oplicht. (Optioneel) Test het aanraakscherm en bevestig dat het functioneert. Test de storingen die door de klant zijn beschreven en bevestig dat de storingen zich niet herhalen.	Testkaart
	Test van netwerkverbinding	Maak verbinding met MC801A via Wi-Fi. Open de web UI van MC801A en bevestig dat de web UI-pagina's toegankelijk zijn.	Testkaart Computer
	Wi-Fi-verbindingstest	Gebruik een mobiele telefoon om verbinding te maken met het Wi-Fi-netwerk van MC801A. Controleer of de telefoon verbinding kan maken en of toegang tot internet mogelijk is.	Testkaart Mobiele telefoon
Samenvatting	Voer stap 1 tot en met 4 uit. Als er bij een stap een fout optreedt, beëindig dan de test. Deze terminal is defect. Als er geen fout wordt gevonden totdat de test is voltooid, wordt NFF vastgesteld.

OPMERKING:
Voor de testitems die niet zijn opgenomen in stap 1 tot en met 4, raadpleegt u de gebruikershandleiding van MC801A.

Test Web UI

1. Maak op een van de volgende manieren verbinding met MC801A:
   • „ Verbinden via LAN-kabel
     Verbind de LAN1-poort of de LAN2-poort van MC801A met de computer met de LAN-kabel.
     OPMERKING:
     U moet het IP-adres instellen op Automatisch een IP-adres verkrijgen. Of u moet het IP-adres handmatig instellen als 192.168.0.x (x: 2~255).
   • „ Verbinden via Wi-Fi
     1. Schakel de Wi-Fi-functie in op uw computer, mobiele telefoon of tablet.
     2. Selecteer de Wi-Fi-hotspotnaam van MC801A (SSID).
     3. Typ het Wi-Fi-wachtwoord om verbinding te maken met MC801A.
        OPMERKING:
        De standaard Wi-Fi-SSID en het wachtwoord vindt u aan de onderkant van MC801A.
2. Open de web UI.
   1. Open de browser en bezoek het adres 192.168.0.1 op de client om de web UI te openen.
   2. Typ het beheerderswachtwoord om in te loggen op de web UI.
      OPMERKING:
      Controleer het standaard beheerderswachtwoord aan de onderkant van het apparaat.
3. Bevestig dat elke functie beschikbaar is, inclusief internetverbinding, instellingen, enz.
   OPMERKING:
   Er is een geldige nano-simkaart nodig om toegang te krijgen tot internet.

Software downloaden

Voorbereidingen

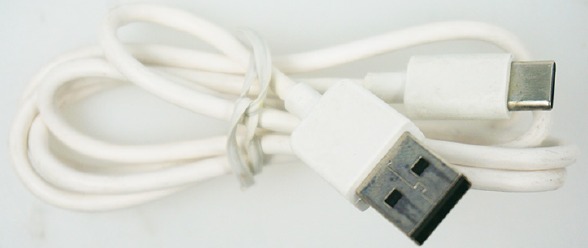

• USB Type-C-kabel

• Servicesoftware

  Type	Naam/versie	Beschrijving
  Driver	AS_PCDrvSetupV1.0.0B03	De softwareversies zijn slechts ter referentie. Gebruik de nieuwste versies voor het downloaden van de software.
  Downloadplatform	ZTSUFV1.0.1B10
  Plug-in	SUF_DL_MC801AV1.00.00
  Software	MC801AV1.0.0B01

Driver installeren

1. Pak het driverpakket AS_PCDrvSetupV1.0.0B03.zip uit.
2. Zoek en dubbelklik op ZTEDrvSetup.exe om de installatie te starten.

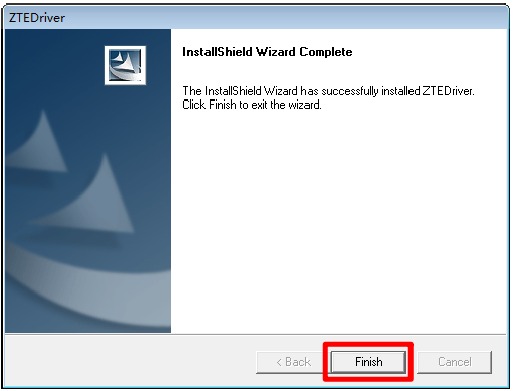

3. Wacht tot de installatie is voltooid en klik op Finish (Voltooien).


Downloadplatform installeren

1. Pak het pakket van het downloadplatform uit en dubbelklik op het programmapictogram Setup.exe om de installatie te starten.
2. Selecteer de installatietaal en klik op OK.

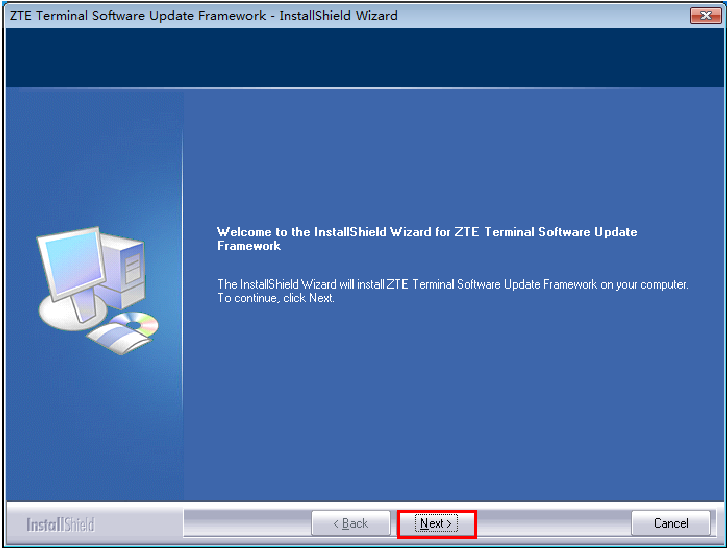

3. Klik op Next (Volgende).

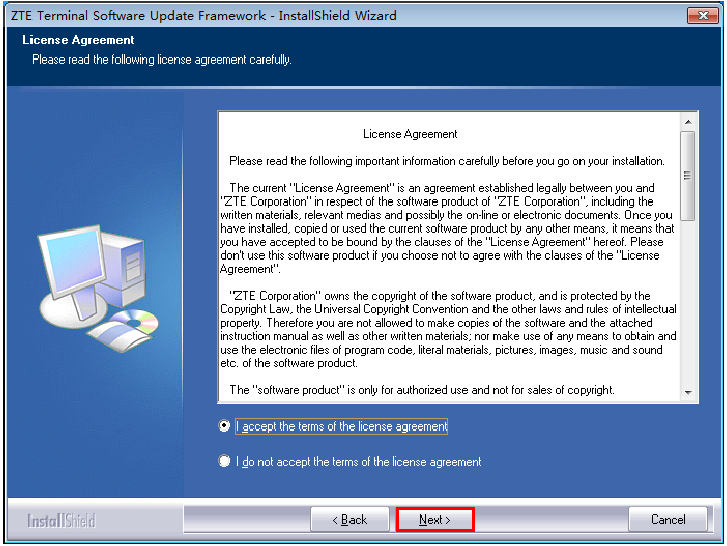

4. Accepteer de voorwaarden van de licentieovereenkomst en klik op Next (Volgende).

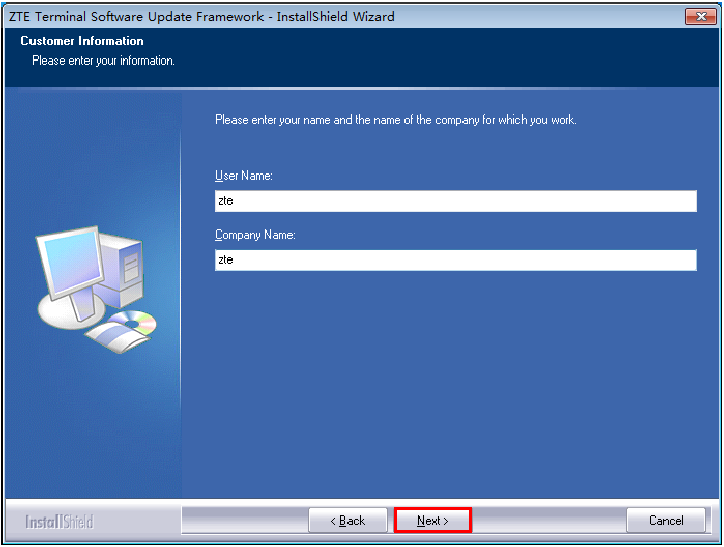

5. Typ de gebruikersnaam en bedrijfsnaam en klik op Next (Volgende).

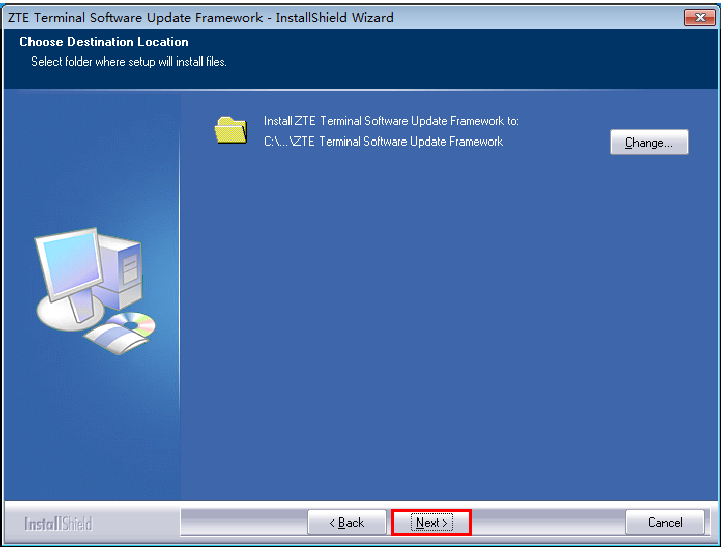

6. Selecteer de installatiemap en klik op Next (Volgende).

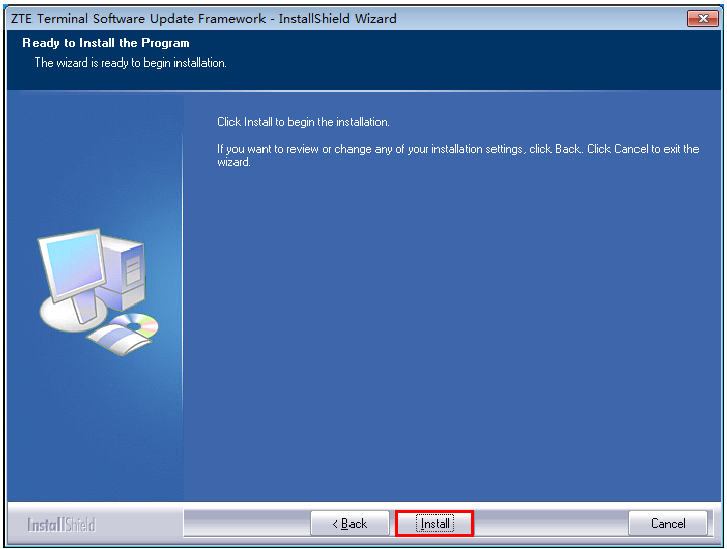

7. Klik op Install (Installeren).

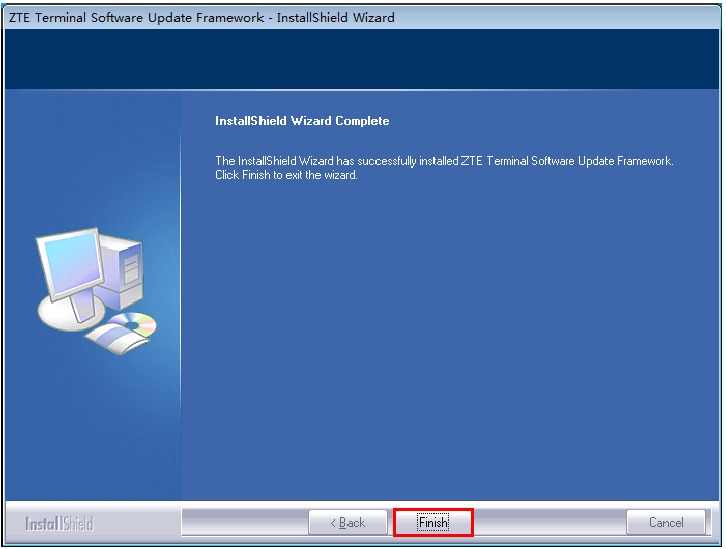

8. Wanneer de installatie is voltooid, klikt u op Finish (Voltooien).


Plug-in installeren

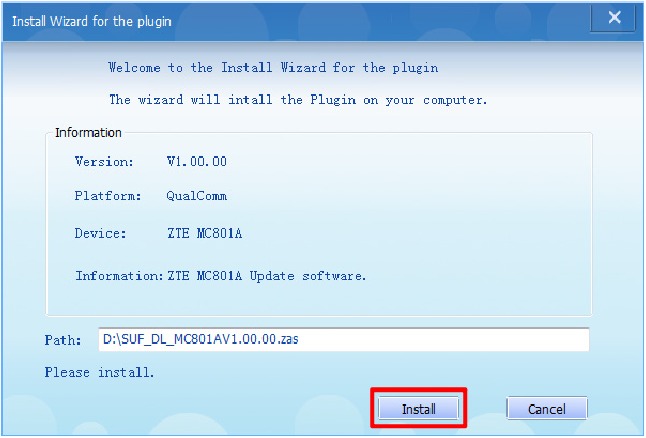

1. Pak het plug-inpakket uit en dubbelklik op SUF_DL_MC801AV1.00.00.zas om de installatie te starten.
2. Klik op Install (Installeren) om de plug-in in het downloadplatform te importeren.

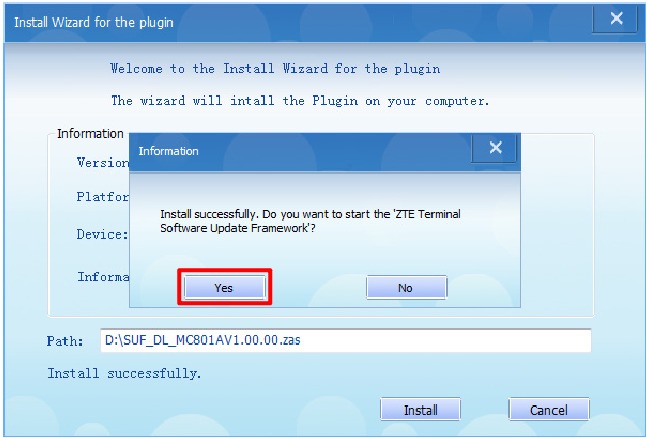

3. Wanneer de installatie is voltooid, klikt u op Yes (Ja) om het downloadplatform uit te voeren.

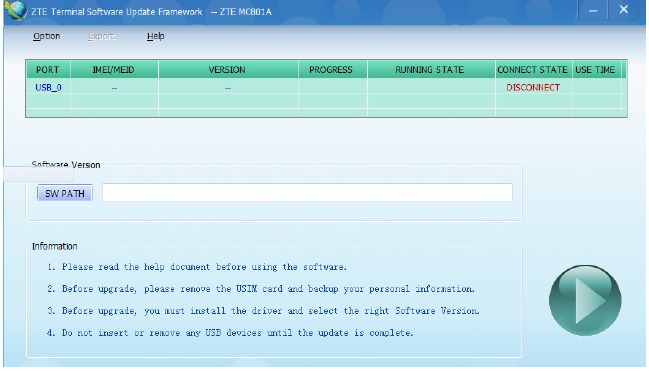

De hoofdinterface van het downloadplatform ziet er als volgt uit.

Software downloaden

1. Pak het softwarepakket uit.

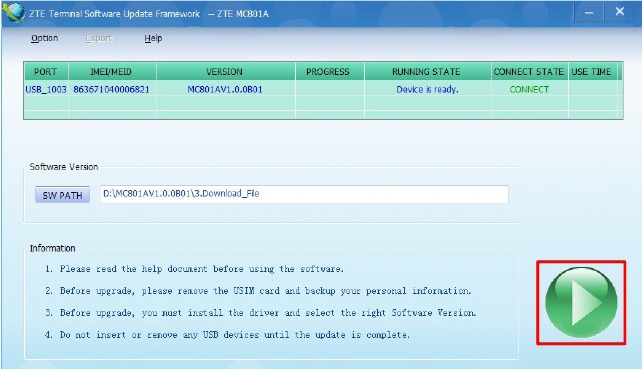

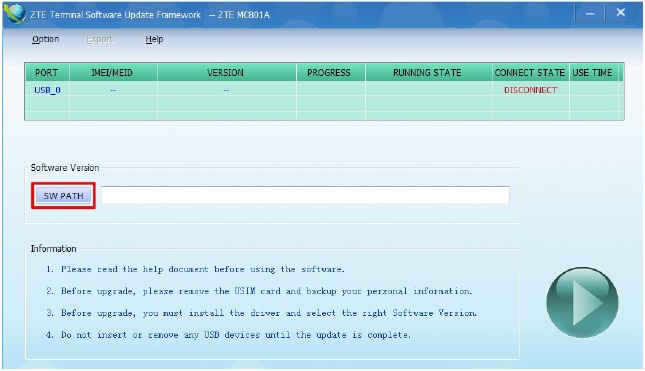

2. Open het downloadplatform en klik op SW PATH om 3.Download_File in het softwarepakket te selecteren als de softwaremap.

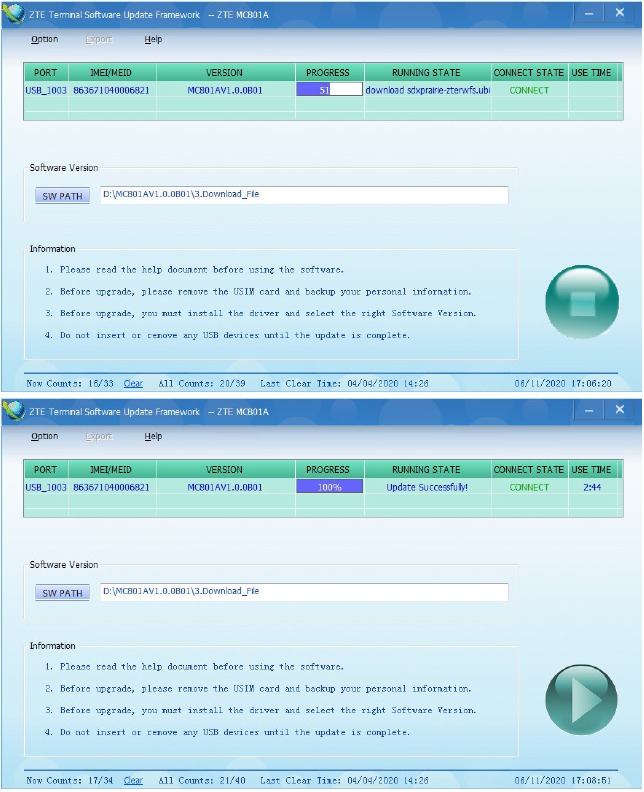

3. Sluit MC801A aan op een stroombron en via USB op de computer. Wacht tot het apparaat is geïdentificeerd door het downloadplatform en klik op de startknop om het downloaden te starten.

4. Wacht tot het downloaden is voltooid, zoals aangegeven op de voortgangsbalk.

5. Nadat het downloaden is voltooid, start u MC801A opnieuw op.

Demontage

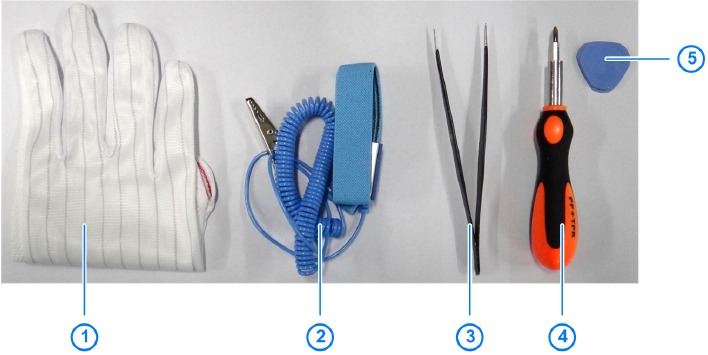

Demontagegereedschap

OPMERKING:
Naast de veelgebruikte gereedschappen hierboven, moet je een plastic staaf voorbereiden.

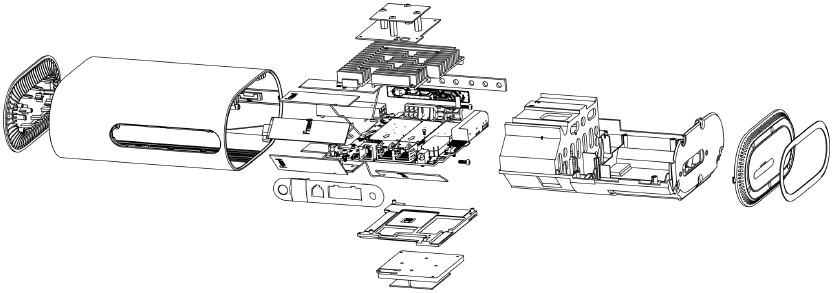

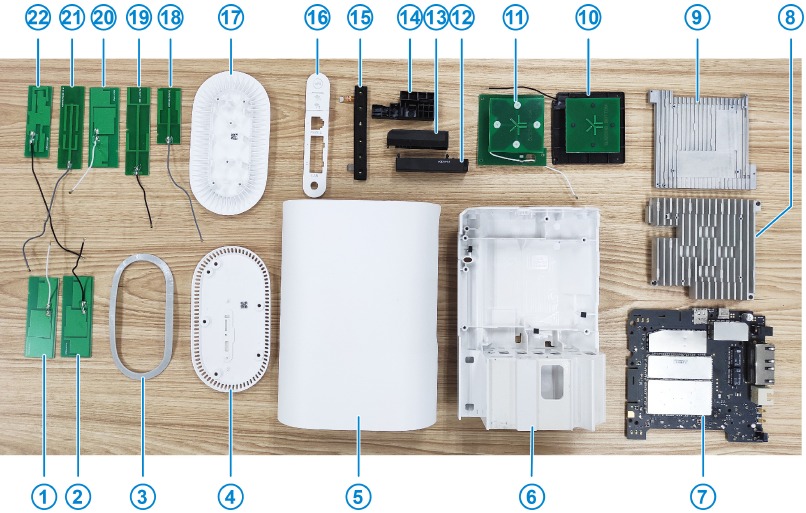

Explosietekening

Demontagestappen

Het apparaat voor de demontage-demonstratie is alleen ter referentie. Het is mogelijk niet volledig identiek aan de jouwe.

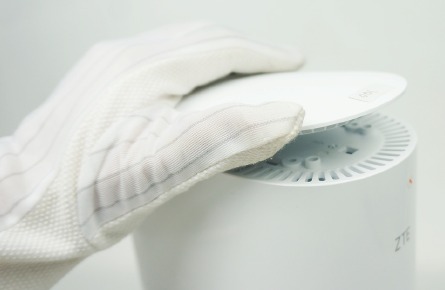

1. Verwijder de bovenklep.

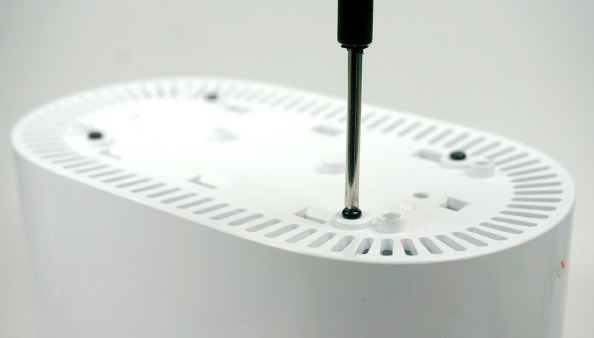

2. Verwijder de 4 schroeven van de bovenkant van de voorkant.

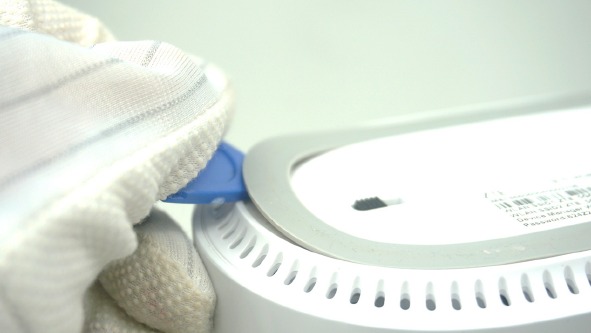

3. Maak de voet los van de onderkant van het apparaat.

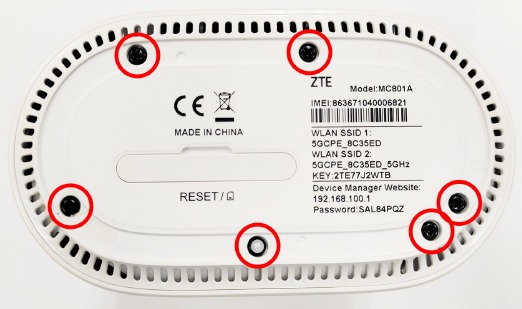

4. Verwijder de 6 schroeven van de onderkant van de onderste klep.

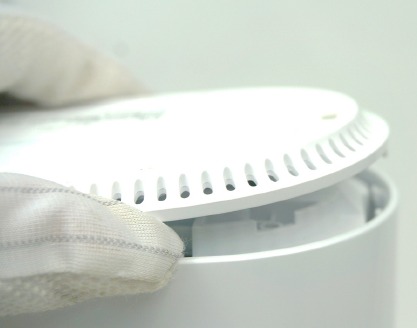

5. Verwijder de onderste klep.

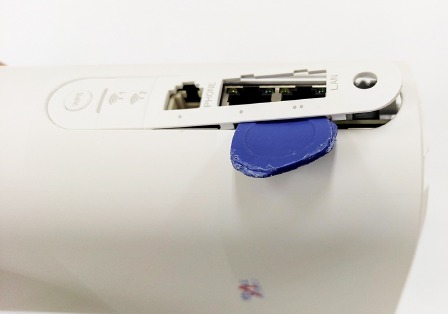

6. Verwijder de decoratieve interfaceplaat.
   OPMERKING:
   Gebruik een plastic breekijzer. Het gebruik van een metalen breekijzer kan krassen op de interfaceplaat veroorzaken.

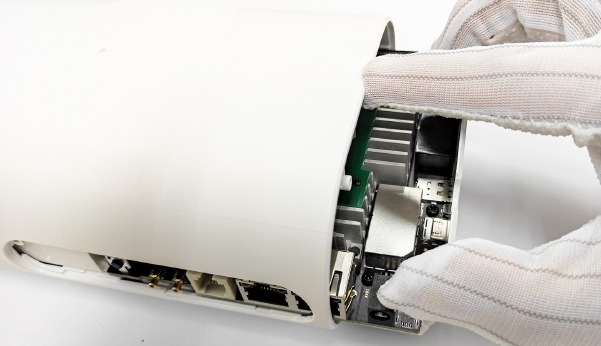

7. Trek de mainboardbeugel uit de onderkant van de voorkant en verwijder deze.

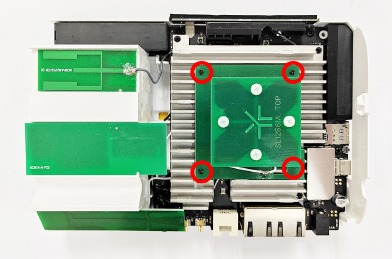

8. Verwijder de 4 schroeven van de directionele antenne 2.

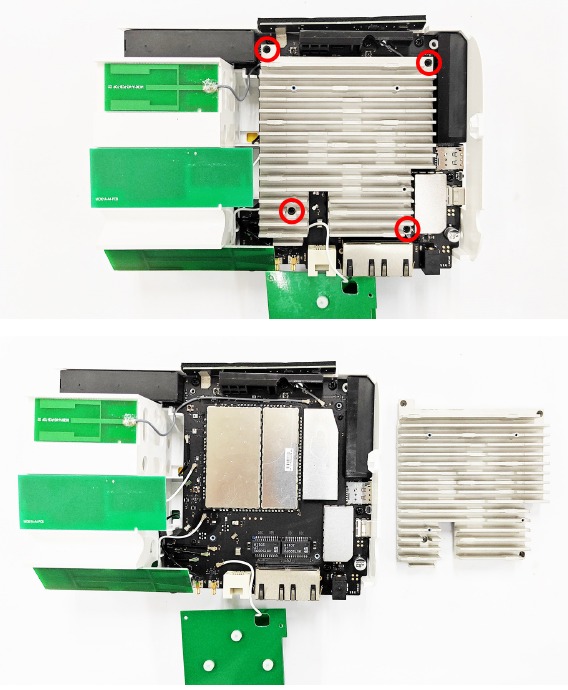

9. Verwijder de 4 schroeven van het koellichaam 2 en verwijder het koellichaam 2.

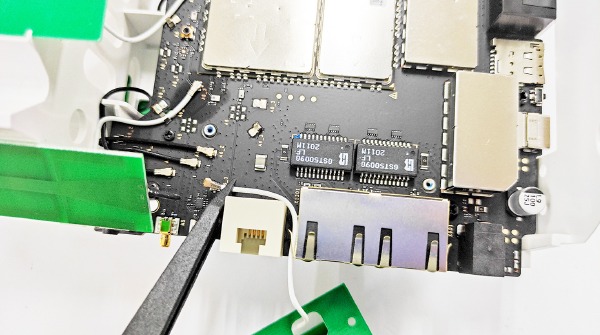

10. Koppel de RF-kabel van de directionele antenne 2 los van het mainboard.

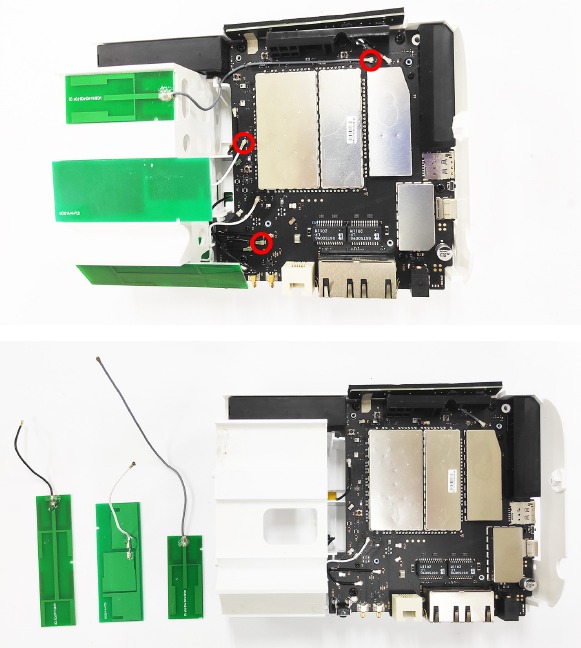

11. Koppel de RF-kabels los van het mainboard en verwijder de A4-, A6- en W2-antennes.

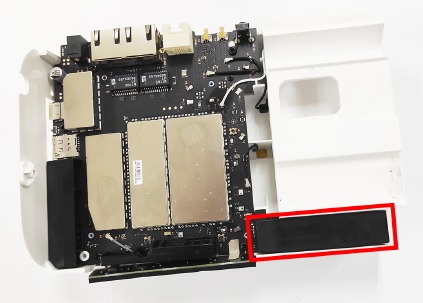

12. Ontgrendel en verwijder de hoofdaansluiting 1 van de mainboardbeugel.

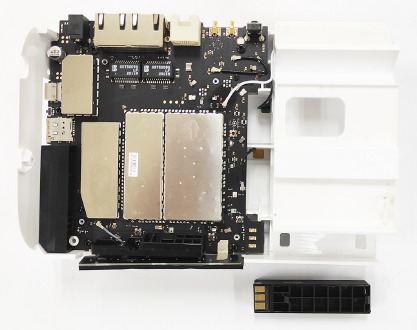

13. Koppel de RF-kabels los van het mainboard.

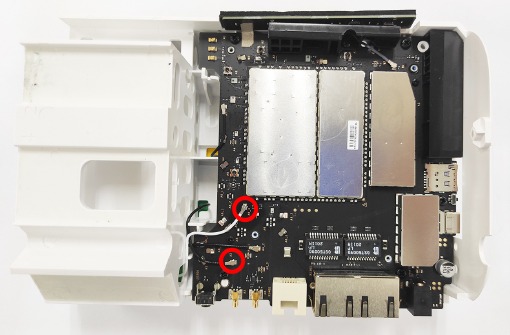

14. Verwijder de A5- en A8-antennes aan de andere kant van de beugel.

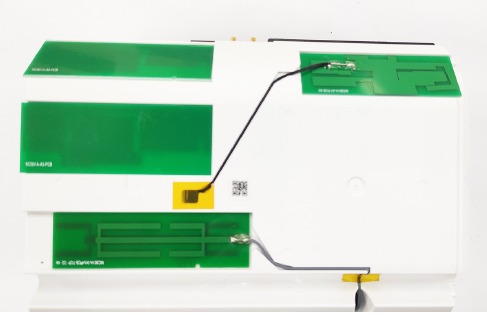

15. Verwijder de RF-kabels van het mainboard.

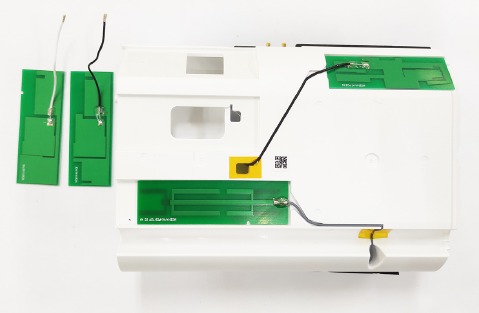

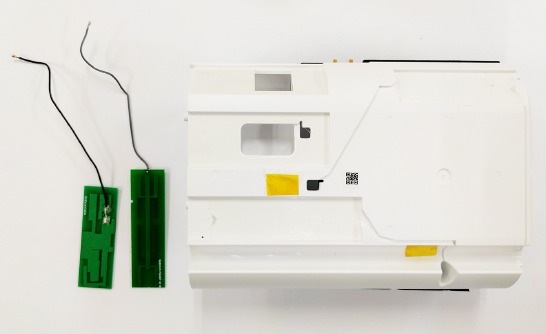

16. Verwijder aan de andere kant van de beugel de isolerende tapes en de W1- en A7-antennes.

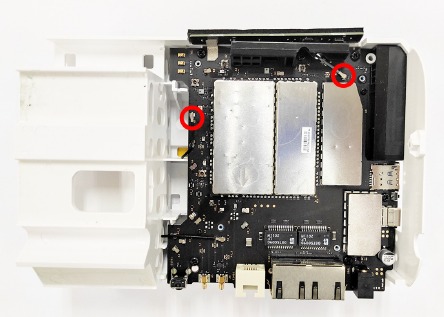

17. Verwijder de 6 schroeven waarmee het mainboard aan de beugel is bevestigd.

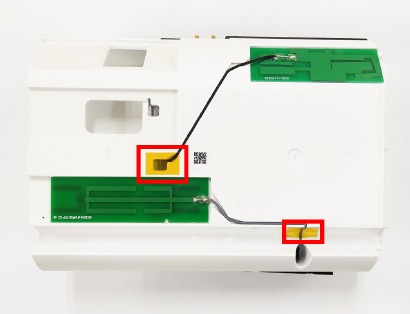

18. Haal het mainboard uit de beugel.

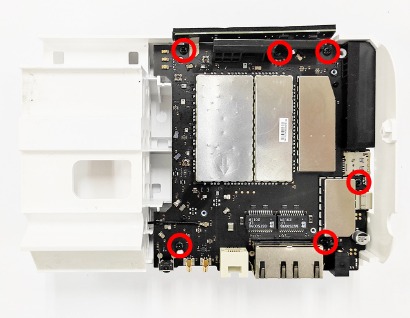

19. Koppel het LED-sub-board los van het mainboard.

20. Verwijder de geleidende stof op het sub-board en het mainboard.

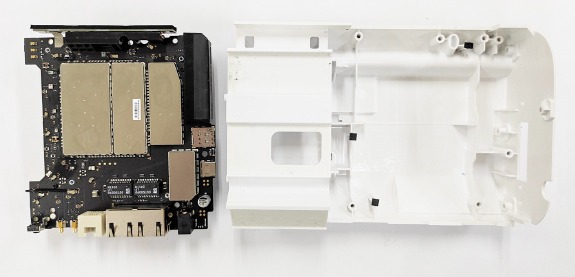

21. Ontgrendel en verwijder de diversiteitsantenne en de hoofdaansluiting 2.

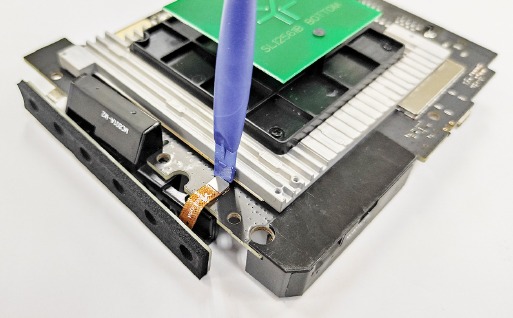

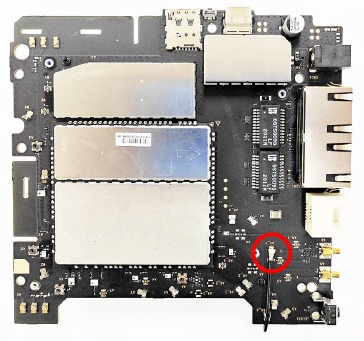

22. Koppel de RF-kabel los van het mainboard.

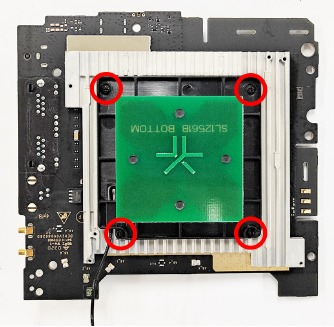

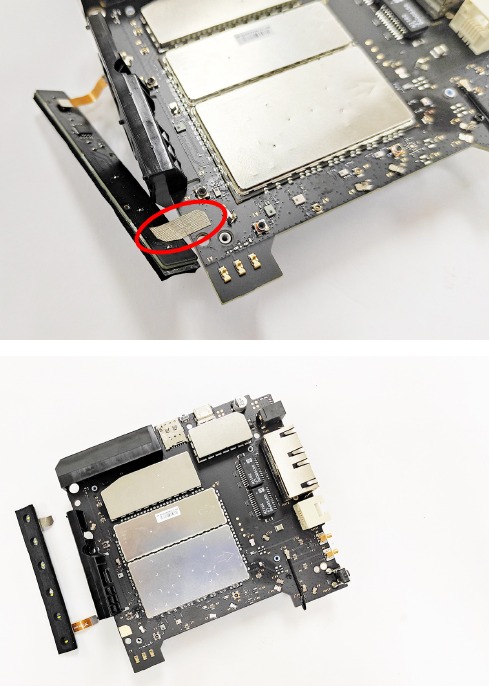

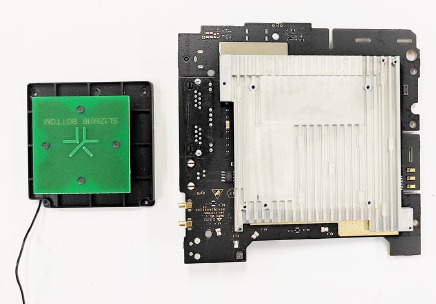

23. Verwijder aan de andere kant de schroeven waarmee de directionele antenne 1 is bevestigd en verwijder de antenne.

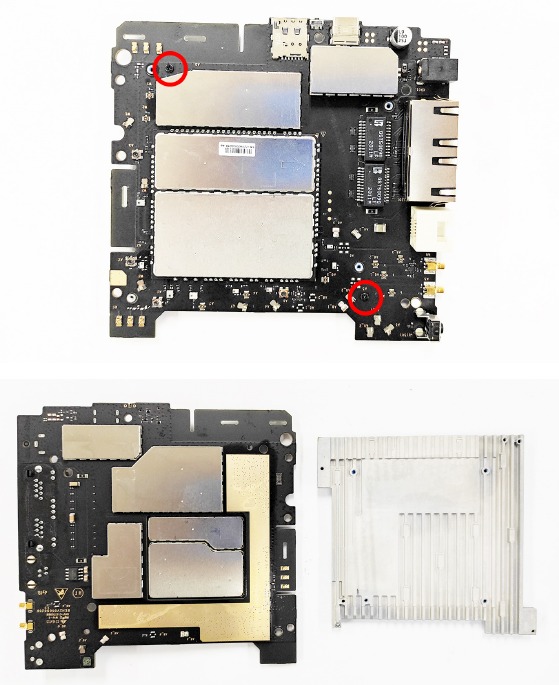

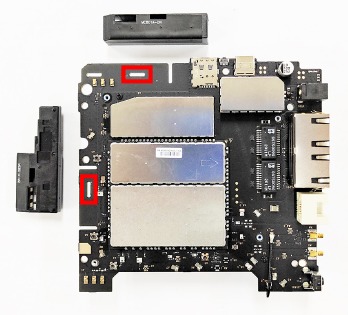

24. Verwijder de schroeven van het mainboard en verwijder het koellichaam 1.


Samenstellen

Principe- en logische boards

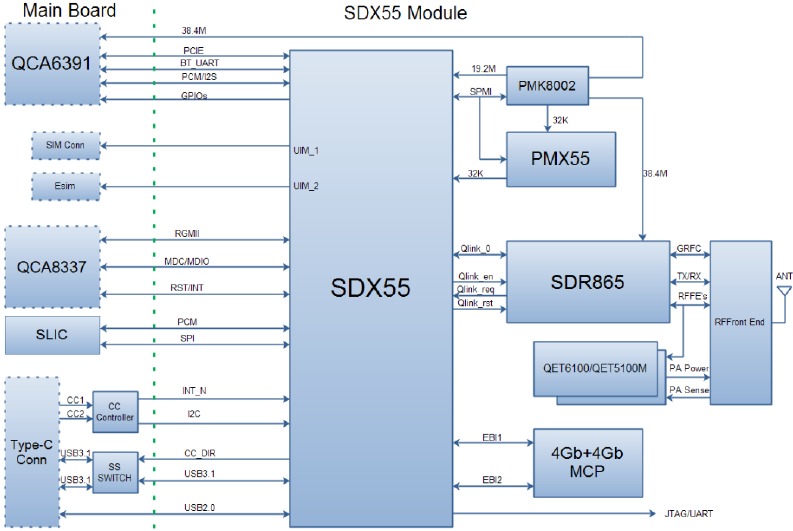

Principeblokschema

Basiscomponentenverdeling

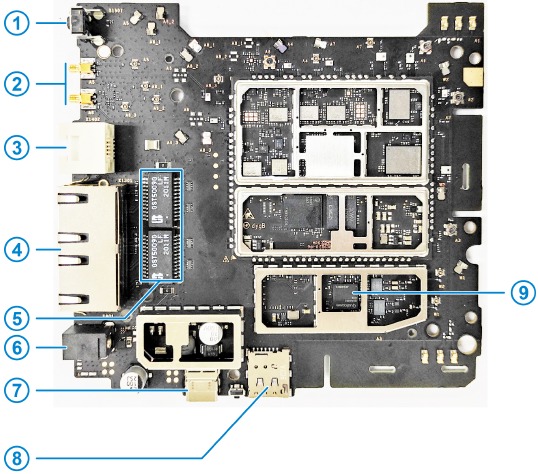

• Mainboard bovenaanzicht


  Nr.	Naam
  1	WPS button (WPS-knop)
  2	External antenna connectors (Externe antenneaansluitingen)
  3	RJ11 interface (RJ11-interface)
  4	RJ45 interfaces (RJ45-interfaces)
  5	Ethernet transformer (Ethernet-transformator)
  6	DC power connector (DC-stroomconnector)
  7	USB Type-C jack (USB Type-C-aansluiting)
  8	nano-SIM card slot (nano-SIM-kaartsleuf)
  9	Bluetooth/Wi-Fi chip (Bluetooth/Wi-Fi-chip)

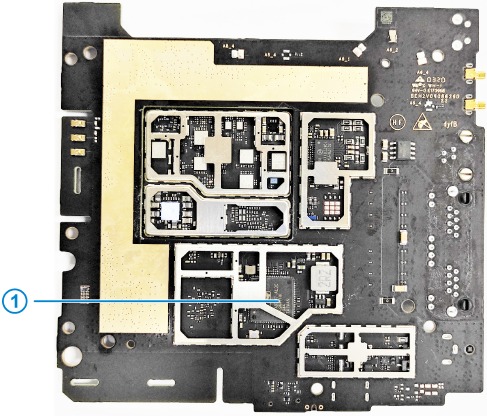

• Mainboard onderaanzicht


  Nr.	Naam
  1	Ethernet switch (Ethernet-switch)

Probleemoplossing

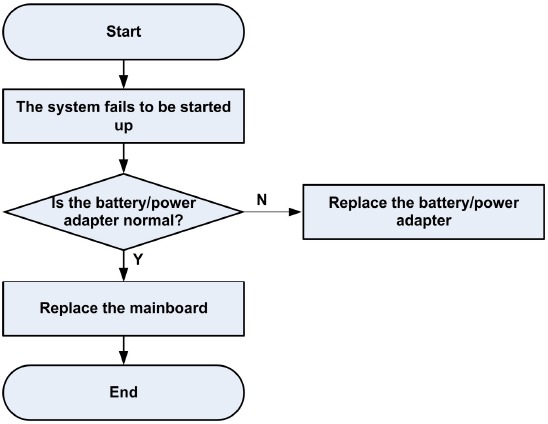

Opstartfout

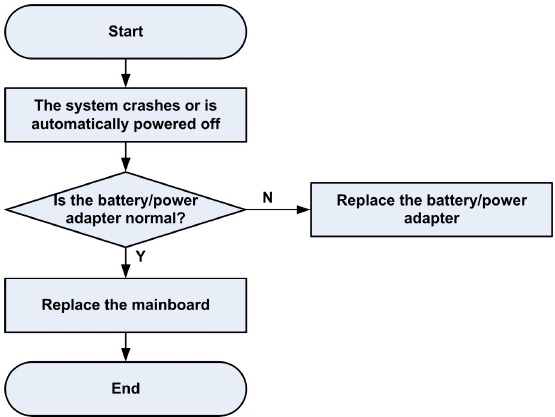

Systeem crasht/wordt automatisch uitgeschakeld

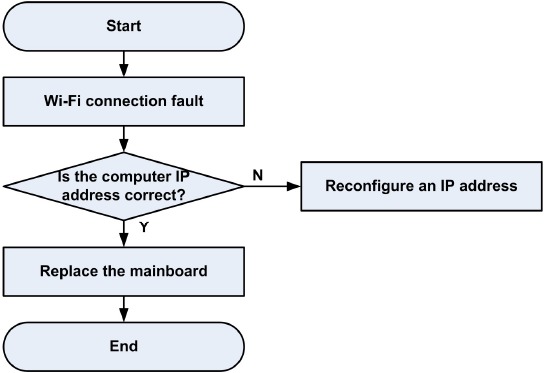

Wi-Fi-verbindingsfout

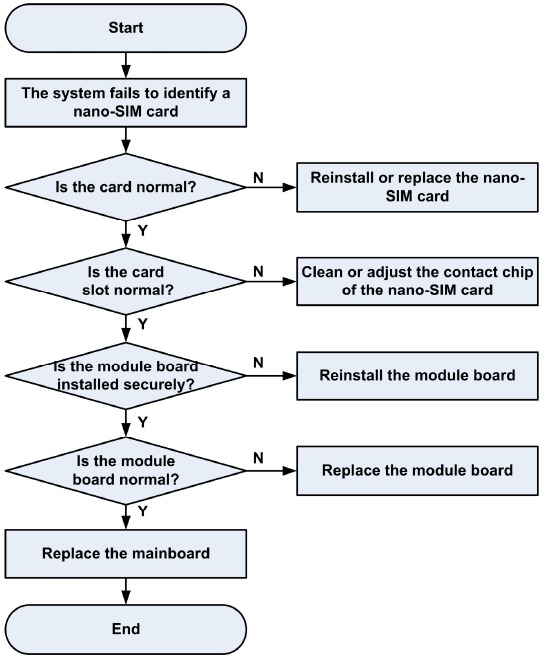

nano-SIM-kaart niet geïdentificeerd

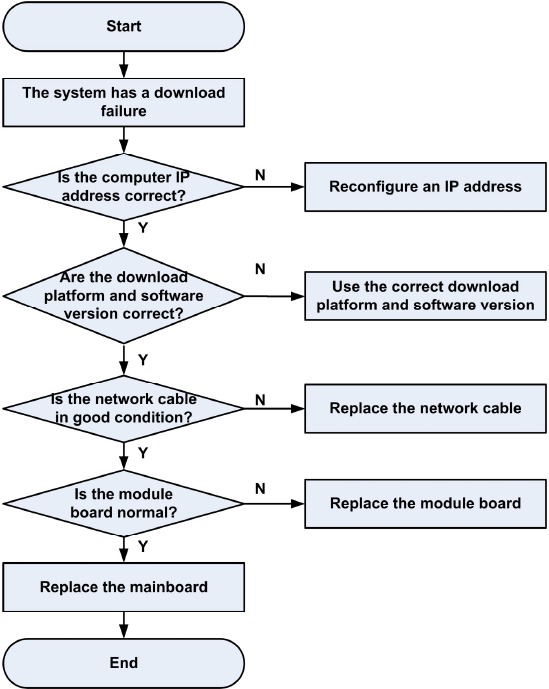

Downloadfout

Afwijkende indicatoren

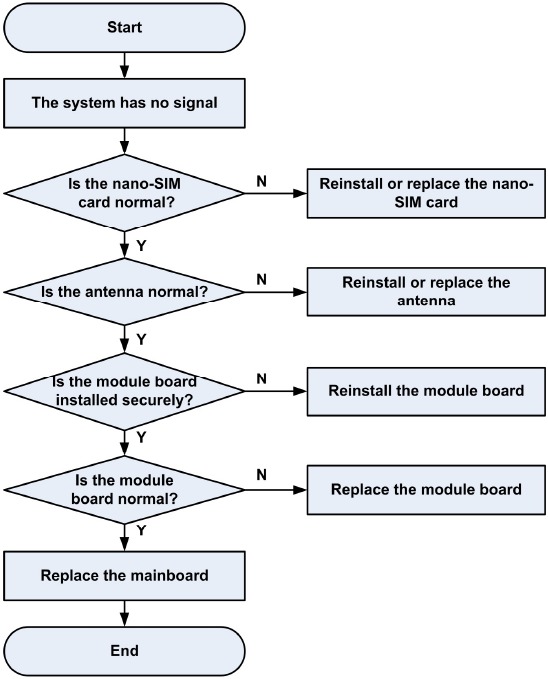

Geen signaal

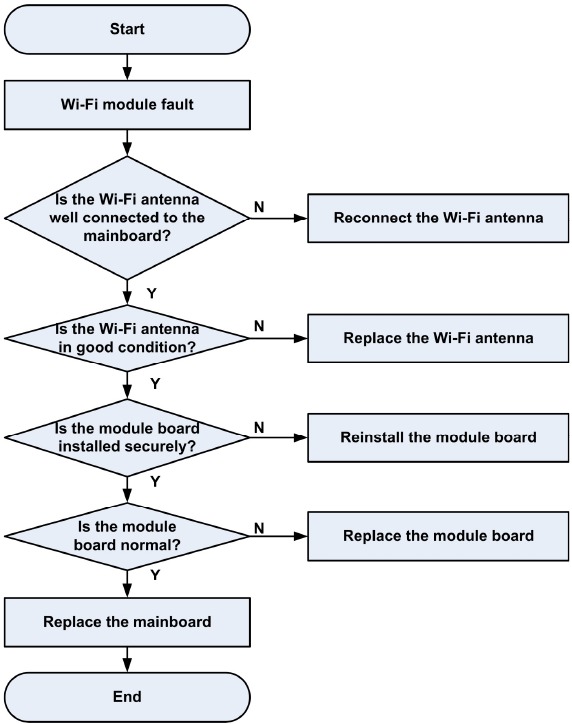

Wi-Fi-modulefout

Contacteer ons

• Website
  U kunt productintroducties en serviceondersteuning krijgen via onze terminalwebsite (https://www.ztedevices.com). U kunt ook producthandleidingen en software downloaden en veelgestelde vragen bekijken. Uw online vraag wordt binnen 24 uur beantwoord.
• E-mail
  Als u advies, suggesties of vereisten heeft over onze producten, stuur deze dan naar mobile@zte.com.cn. Antwoorden worden binnen 2 werkdagen gegeven.

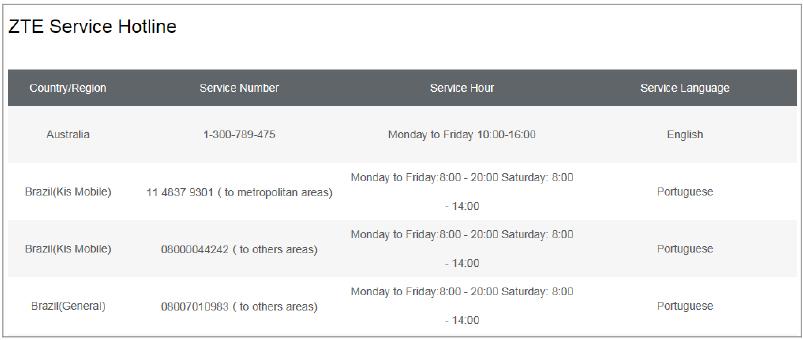

• Hotline
  Om meer te weten te komen over de hotline en servicetijd voor uw land of regio, gaat u naar https://www.ztedevices.com/en/support/hotlines.

U kunt ook de ZTE Klantenservice Hotline voor terminals bellen +86-755-26779999 (servicetijd (China): 8:30 - 20:30) voor meer informatie over onze technische ondersteuning voor ZTE-terminals.
