Bepalingen
Toepassingsgebied
Dit document is van toepassing op de volgende producten:
750-8302 (PFC300; 2ETH RS485) Controller PFC300; 2 x ETHERNET, RS-485
| Firmware-versie | 04.06.xx(28) | |
| Gedetailleerde productpagina | http://www.wago.com/750-8302 | |
Opmerking
Let op de toepasselijke documenten!
De volledige bedieningsinstructies voor de producten bestaan uit verschillende toepasselijke documenten. De producten mogen alleen worden geïnstalleerd en bediend in overeenstemming met de volledige bedieningsinstructies. Kennis van alle toepasselijke documenten is vereist voor een correct gebruik. U vindt alle documenten en informatie op de gedetailleerde productpagina's.
Toepasselijke documenten
Systeemhandleiding I/O-systeem 750/753
- Bepalingen
- Veiligheid
- Planning
- Transport en opslag
- Montage en demontage
- Geleideraansluiting
- Buitengebruikstelling
Functiehandleiding Controller PFC100 G2/PFC200 G2/PFC300
- Functies
- Inbedrijfstelling
- Configuratie
- Service
Aanvullende documenten
Handleiding voor CODESYS V3.5
Handleiding Migratiehandleiding; Migratie van e!COCKPIT naar CODESYS V3.5
Overzicht

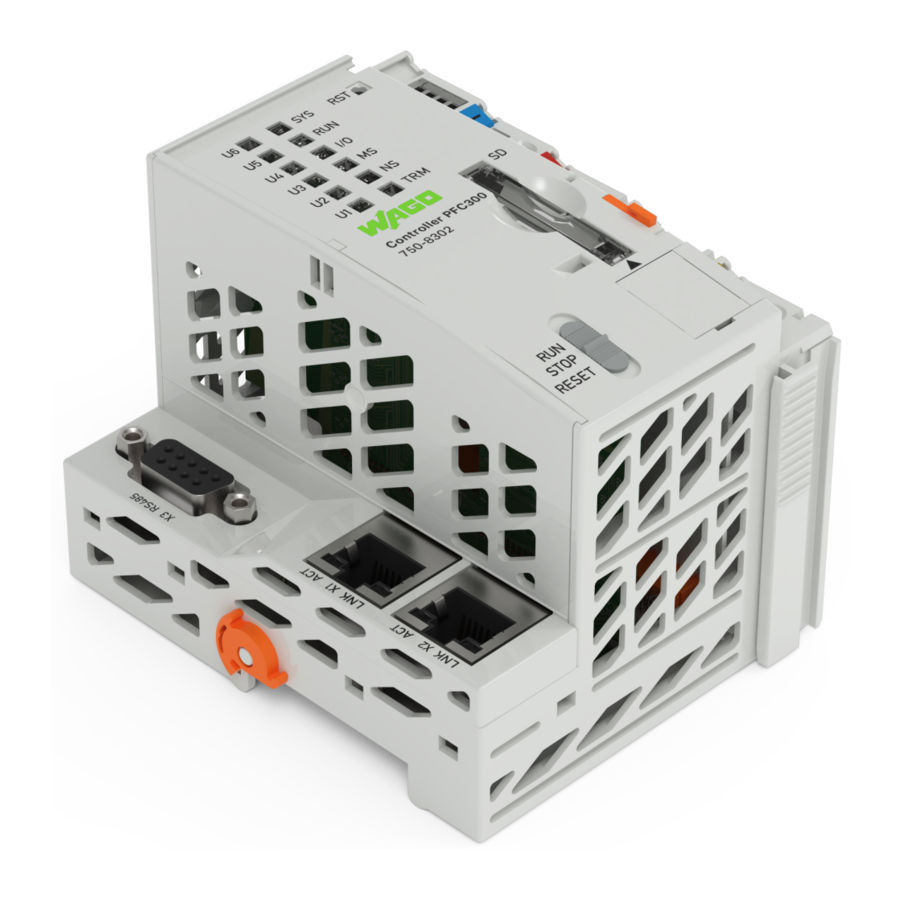

De PFC300 Controller is een compacte PLC voor het modulaire WAGO I/O-systeem. Naast netwerk- en veldbusinterfaces ondersteunt de controller alle digitale, analoge en speciale modules die te vinden zijn in de 750/753-serie. Twee ETHERNET-interfaces en een geïntegreerde switch maken bedrading in lijnstructuur mogelijk. Een geïntegreerde webserver biedt gebruikersconfiguratieopties en geeft de PFC300-statusinformatie weer. Naast de verwerkende industrie en gebouwautomatisering omvatten typische toepassingen voor de PFC300 de besturing van standaardmachines en -apparatuur (bijv. verpakkings-, bottel- en fabricagesystemen, evenals textiel-, metaal- en houtbewerkingsmachines).
Eigenschappen
Aanzicht

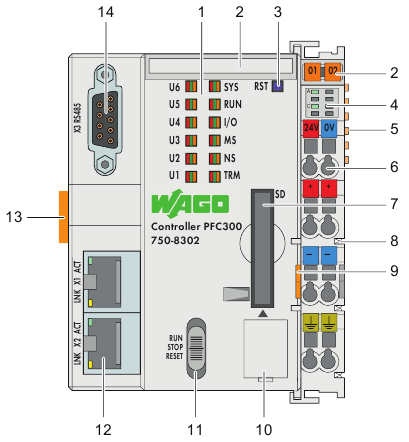

Afbeelding 1: Aanzicht
| 1 | LED-indicatoren – Systeem/veldbus | LED-indicatoren systeem/veldbus |
| 2 | Sleuf voor Mini-WSB (optioneel) | Systeemhandleiding I/O-systeem 750/753 |
| 3 | Resetknop (in gat) | Resetknop |
| 4 | LED-indicatoren – Voeding | LED-indicatoren voeding |
| 5 | Datacontacten | Systeemhandleiding I/O-systeem 750/753 |
| 6 | CAGE CLAMP®-aansluitingen voor voeding | Voeding |
| 7 | Sleuf voor geheugenkaart | Geheugenkaartsleuf |
| 8 | Stroomjumpercontacten voor voeding van downstream I/O-modules | Stroomjumpercontacten/veldvoeding |
| 9 | Ontgrendelingslipje | Systeemhandleiding I/O-systeem 750/753 |
| 10 | Service-interface (achter de klep) | Service-interface |
| 11 | Modusschakelaar | Modusschakelaar |
| 12 | ETHERNET-aansluitingen (RJ45) – X1, X2 | Netwerkinterfaces LED-indicatoren netwerkaansluiting |
| 13 | DIN-railvergrendeling | Systeemhandleiding I/O-systeem 750/753 |
| 14 | Communicatie-interface – X3 | Communicatie-interface |
Aansluitingen
Voeding

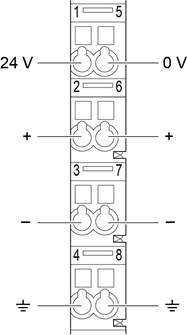

Afbeelding 2: Bedradingsinterface
| Aansluiting | Aanduiding | Beschrijving |
| 1 | 24 V | Systeemvoedingsspanning: +24 V |
| 2 | + | Veldvoedingsspanning UV |
| 3 | − | Veldvoedingsspanning: 0 V |
| 4 | Aarde | Aarde veldvoedingsspanning |
| 5 | 0 V | Systeemvoedingsspanning: 0 V |
| 6 | + | Veldvoedingsspanning UV |
| 7 | − | Veldvoedingsspanning: 0 V |
| 8 | Aarde | Aarde veldvoedingsspanning |
Netwerkinterfaces
De netwerkinterfaces "X1" en "X2" zijn uitgevoerd als RJ45-aansluitingen.
Afbeelding 3: Netwerkinterfaces (RJ45)
| Contact | Signaal | Beschrijving |
| 1 | D1+ | |
| 2 | D1− | |
| 3 | D2+ | |
| 4 | D3+ | |
| 5 | D3− | |
| 6 | D2− | |
| 7 | D4+ | |
| 8 | D4− |
Service-interface
De service-interface is uitgevoerd als een USB-C-interface en bevindt zich achter een afdekklep.
Afbeelding 4: USB-servicepoort
Communicatie-interface
De communicatie-interface is uitgevoerd als een 9-polige SUB-D-aansluiting.
Afbeelding 5: Communicatie-interface
Tabel 1: Pinbezetting van communicatie-interface
| Contact | RS-485 | |
| Signaal | Beschrijving | |
| 1 | NC | Niet toegewezen |
| 2 | NC | Niet toegewezen |
| 3 | A (Tx/Rx+) | Gegevens verzenden/ontvangen + |
| 4 | NC | Niet toegewezen |
| 5 | FB_GND | Aarde |
| 6 | FB_5V | Voeding |
| 7 | NC | Niet toegewezen |
| 8 | B (Tx/Rx−) | Gegevens verzenden/ontvangen − |
| 9 | NC | Niet toegewezen |
| Behuizing | Afscherming | Afscherming |

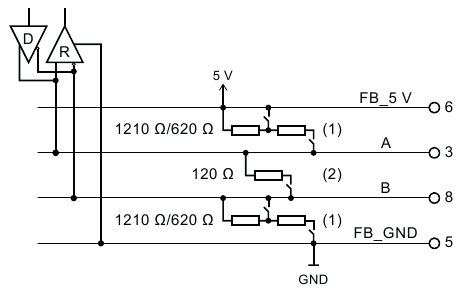

De communicatie-interface heeft een tweetraps, aan/uit-schakelbaar voorschakelnetwerk (1) en een aan/uit-schakelbare busafsluitweerstand (2).
Afbeelding 6: Communicatie-interface, busafsluiting en voorschakelnetwerk
Stroomjumpercontacten/veldvoeding
De zelfreinigende stroomjumpercontacten aan de behuizingszijde hebben een veercontactontwerp.
De veldvoedingsspanning wordt via deze contacten doorgegeven aan downstream I/O-modules.
Afbeelding 7: Stroomjumpercontacten
| Contact | Type | Functie |
| 1 | Veercontact | Potentiaaloverdracht (UV) voor veldvoeding |
| 2 | Veercontact | Potentiaaloverdracht (0 V) voor veldvoeding |
| 3 | Veercontact | Potentiaaloverdracht (aarde) voor veldvoeding |
Geheugenkaartsleuf
Afbeelding 8: Geheugenkaartsleuf
De sleuf voor de SD-geheugenkaart bevindt zich aan de voorkant van de behuizing. De geheugenkaart is met een push-push-mechanisme in de behuizing vergrendeld. Het plaatsen en verwijderen van de geheugenkaart wordt beschreven in het hoofdstuk Een geheugenkaart plaatsen en verwijderen! De geheugenkaart wordt beschermd door een afdekklep. De afdekklep is verzegelbaar.
Indicatoren
LED-indicatoren voeding
Afbeelding 9: LED-indicatoren – Voeding
| Aanduiding | Kleur | Beschrijving |
| A | Groen/uit | Status van systeemvoedingsspanning |
| C | Groen/uit | Status van veldzijdige voedingsspanning |
De betekenis van de aangegeven statussen wordt beschreven in Diagnose via LED-indicatoren – Voeding.
LED-indicatoren systeem/veldbus
Afbeelding 10: LED-indicatoren systeem/veldbus
| Aanduiding | Kleur | Beschrijving |
| SYS | Rood/groen/oranje/uit | Systeemstatus |
| RUN | Rood/groen/oranje/uit | Status PLC-programma |
| I/O | Rood/groen/oranje/uit | Status lokale bus |
| MS | Rood/groen/oranje/uit | Modulestatus |
| NS | Rood/groen/oranje/uit | Geen functie |
| TRM | Rood/groen/oranje/uit | Afsluiting van de communicatie-interface |
| U6... U1 | Rood/groen/oranje/uit | Gebruikers-LED, programmeerbaar met functieblokken uit de WAGO-bibliotheken voor LED-besturing |
De betekenis van de aangegeven statussen wordt beschreven in Diagnose via LED-indicatoren – Systeem/veldbus.
LED-indicatoren netwerkaansluiting
Afbeelding 11: LED-indicatoren netwerkaansluiting
| Aanduiding | Kleur | Beschrijving |
| ACT | Groen/uit | ETHERNET-gegevensuitwisseling |
| LNK | Geel/uit | ETHERNET-verbindingsstatus |
De betekenis van de aangegeven statussen wordt beschreven in Diagnose via LED-indicatoren – Netwerkaansluitingen.
LED-indicator geheugenkaartsleuf
Afbeelding 12: LED-indicator geheugenkaartsleuf
| Aanduiding | Kleur | Beschrijving |
| SD | Geel/uit | Status geheugenkaart |
De betekenis van de aangegeven statussen wordt beschreven in Diagnose via LED-indicatoren – Geheugenkaartsleuf.
Bedieningselementen
Modusschakelaar
Afbeelding 13: Modusschakelaar
De keuzeschakelaar voor de bedrijfsmodus heeft de volgende functies:
Tabel 2: Modusschakelaar
| Pos. | Activering | Functie |
| RUN | Vergrendeling | Normale werking CODESYS V3-applicaties worden uitgevoerd |
| STOP | Vergrendeling | Stoppen Alle CODESYS V3-applicaties zijn gestopt |
| RESET | Veerretour | Warmstartreset of koudstartreset (afhankelijk van hoe lang deze wordt bediend) |
Met de resetknop kunnen ook andere functies worden geactiveerd.
Resetknop
Afbeelding 14: Resetknop
De resetknop is in een uitsparing geïnstalleerd om onbedoelde bediening te voorkomen. Het is een shorttravel-knop met een lage bedieningskracht van 1,1... 2,1 N (110... 210 gf). De knop kan worden ingedrukt met een geschikt voorwerp (bijv. een pen).
U kunt de resetknop gebruiken om verschillende functies te activeren, afhankelijk van de positie van de modusschakelaar:
- Tijdelijk vaste IP-adressen instellen
- Een softwarereset uitvoeren (opnieuw starten)
- Instellingen resetten
Schematisch schakelschema

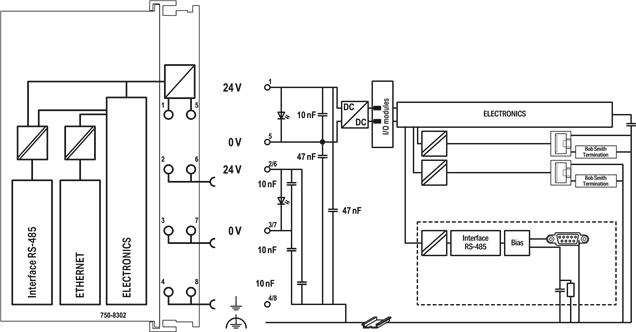

Afbeelding 15: Schematisch schakelschema
Functies
Functieoverzicht
Systeemfuncties
- Product- en systeemstatus
- Real-time klok
- Gegevensback-up
- Geheugenkaartfunctie
- CODESYS V3-runtime-omgeving
Hardwarefuncties
- Modusschakelaar/resetknop
- Communicatie-interface
- Service-interface
Configuratiefuncties
- Web-based Management (WBM)
Netwerkfuncties
- Netwerkconfiguratie
- Netwerkbeveiliging
- Netwerkservices
Cloudconnectiviteit
Fieldbusfuncties
- BACnet
- OPC UA
Diagnostische functies
- Diagnose via indicatoren
- Diagnose via WBM
WBM-paginaoverzicht en toegangsrechten
De WBM-pagina's vereisen de toegangsrechten die in de onderstaande tabel worden vermeld. Gebruikers met lagere privileges hebben mogelijk geen toegang tot de pagina's of kunnen ze mogelijk alleen bekijken.
Tabel 3: Toegangsrechten voor WBM-pagina's
| Tabblad | Navigatie | WBM-paginatitel | Gebruiker |
| Informatie | Apparaatstatus | Apparaatstatus | user |
| Leveranciersinformatie | Leveranciersinformatie | user | |
| PLC-runtime | PLC-runtime-informatie | user | |
| Juridische informatie | |||
| WAGO-licenties | WAGO Softwarelicentieovereenkomst | user | |
| Open Source-licenties | Open Source-licenties | user | |
| WBM-licenties | Licentie-informatie van derden voor WBM | user | |
| Handelsmerkinformatie | Handelsmerkinformatie | ||
| WBM-versie | WBM-versie-info | user | |
| Configuratie | PLC-runtime | PLC-runtime-configuratie | user |
| Netwerken | |||
| TCP/IP-configuratie | TCP/IP-configuratie | user | |
| Ethernetconfiguratie | Ethernetconfiguratie | user | |
| Host-/domeinnaam | Configuratie van host- en domeinnaam | user | |
| Routering | Routering | user | |
| STP/RSTP | Spanning Tree Protocol | user | |
| Klok | Klokinstellingen | user | |
| Administratie | |||
| Seriële interface | Configuratie van seriële interface RS485 | admin | |
| Service-interface | Configuratie van service-interface | admin | |
| Image maken | Opstartbare image maken | admin | |
| Pakketserver | |||
| Firmwareback-up | Firmwareback-up | admin | |
| Firmware herstellen | Firmware herstellen | admin | |
| Actief systeem | Actief systeem | admin | |
| Massaopslag | Massaopslag | admin | |
| Software-uploads | Software-uploads | admin | |
| Poorten en services | |||
| Netwerkservices | Configuratie van netwerkservices | admin | |
| NTP-client | Configuratie van NTP-client | admin | |
| PLC-runtimeservices | PLC-runtimeservices | admin | |
| SSH | SSH-serverinstellingen | admin | |
| DHCP-server | DHCP-serverconfiguratie | admin | |
| DNS | Configuratie van DNS-server | admin | |
| Cloudconnectiviteit | |||
| Status | Overzicht | admin | |
| Verbinding 1 | Configuratie | admin | |
| Verbinding 2 | Configuratie | admin | |
| SNMP | |||
| Algemene configuratie | Configuratie van algemene SNMP-parameters | admin | |
| SNMP v1/v2c | Configuratie van SNMP v1/v2c-parameters | admin | |
| SNMP v3 | Configuratie van SNMP v3-parameters | admin | |
| Inbedrijfstelling | Inbedrijfstellingsinstellingen | admin | |
| Docker | Docker-instellingen | admin | |
| Gebruikers | WBM-gebruikersconfiguratie | admin | |
| Fieldbus | OPC UA | OPC UA-configuratie | admin |
| Beveiliging | Open VPN/IPsec | OpenVPN / IPsec-configuratie | admin |
| Firewall | |||
| Algemene configuratie | Algemene firewallconfiguratie | admin | |
| Interfaceconfiguratie | Interfaceconfiguratie | admin | |
| MAC-adresfilter | Configuratie van MAC-adresfilter | admin | |
| Gebruikersfilter | Configuratie van gebruikersfilter | admin | |
| Certificaten | Certificaten | admin | |
| Opstartmodus | Configuratie van opstartmodus | admin | |
| TLS | Beveiligingsinstellingen | admin | |
| Integriteit | Advanced Intrusion Detection Environment (AIDE) | admin | |
| WAGO-apparaattoegang | WAGO-apparaattoegang | admin | |
| Diagnose | Logbericht | Logberichtviewer | user |
| Downloaden | Downloaden | admin | |
| Netwerkopname | Netwerkopname | admin | |
Planning
In dit gedeelte vindt u nuttige informatie voor het plannen van het gebruik van het product in een knooppunt.
Vereisten voor bedrading en accessoires
Overstroombeveiliging
De controller heeft geen interne overstroombeveiliging.
Voor elke stroomtoevoer naar de controller moet extern een geschikte overstroombeveiliging worden geïmplementeerd, bijvoorbeeld via zekeringen.
Zonder overstroombeveiliging kan de elektronica van de controller beschadigd raken.
Als u overstroombeveiliging voor de stroomtoevoer implementeert via externe zekeringen, gebruik dan de volgende zekeringen:
Tabel 4: Bescherming van de stroomtoevoer
| 24 V ingangsspanning | Geschikte zekering |
| Systeemvoeding | Max. 2 A, traag; min. 30 VDC |
| Veldvoeding | max. 10 A; min. 30 VDC |
Aanvullende informatie, bijvoorbeeld over het type stroomtoevoer (SELV/PELV), is te vinden in Systeemhandleiding I/O-systeem 750/753.
De netwerkinterfaces gebruiken
Zoals geleverd, zijn alle poorten toegewezen aan Bridge1. De "Configuration mode" (Configuratiemodus) is ingesteld op "DHCP."
Eén gemeenschappelijk netwerk met één gemeenschappelijk IP-adres voor beide poorten
Figuur 16: 1 bridge met 2 poorten
Tabel 5: Toewijzing van MAC-ID's en IP-adressen voor 1 bridge met 2 poorten
| Bridge | MAC-ID | IP-adres | Poort | MAC-ID | Poort | MAC-ID |
| 1 | 01 | 1 | X1 | 02 | X2 | 03 |
Twee afzonderlijke netwerken waarbij elke poort zijn eigen IP-adres heeft
Figuur 17: 2 bridges met 1/1 poorten
Tabel 6: MAC-ID- en IP-adrestoewijzing voor 2 bridges met 1/1 poorten
| Bridge | MAC-ID | IP-adres | Poort | MAC-ID | Poort | MAC-ID |
| 1 | 01 | 1 | X1 | 01 | ||
| 2 | 02 | 2 | X2 | 02 |
De communicatie-interface gebruiken
Opmerking
Let op — busafsluiting!
De RS-485-bus moet aan beide uiteinden worden afgesloten! Er mogen niet meer dan twee afsluitingen per bussegment worden gebruikt! Afsluitingen mogen niet worden gebruikt in stub- en aftakkingslijnen! Dropkabels moeten zo kort mogelijk worden gehouden! Werking zonder de juiste afsluiting van het RS-485-netwerk kan leiden tot transmissiefouten.
Om reflectie aan het einde van de lijn te minimaliseren, moet de RS-485-lijn aan beide uiteinden worden aangesloten met een lijnterminator. Indien nodig kan één pull-up/pull-down-weerstand worden gebruikt als biasnetwerk. Dit biasnetwerk zorgt voor een gedefinieerd niveau op de bus wanneer er geen abonnee actief is, d.w.z. wanneer alle abonnees zich in "Tri-State" bevinden.
Figuur 18: RS-485-busafsluiting
Voor eenvoudigere bedrading kunnen de bias- en afsluitweerstanden die in de communicatie-interface zijn ingebouwd, worden geactiveerd." Neem de bovenstaande informatie in acht!
De externe BIAS-weerstanden (1) en de externe afsluitweerstand (2) zijn alleen vereist als de ingebouwde weerstanden niet zijn ingeschakeld
Opmerking
Transmissiefouten in geval van onjuiste RS-485-configuratie!
Voor baudrates lager dan 115200 baud, configureert u de RS-485-interface met twee stopbits en pariteit ingeschakeld (even of oneven) om transmissiefouten te voorkomen.
De geheugenkaart gebruiken
Het gebruik van een geheugenkaart is optioneel. Een geheugenkaart is niet inbegrepen bij de levering en moet apart worden besteld (zie Accessoires).
Gebruik alleen geheugenkaarten die beschikbaar zijn bij en worden aanbevolen door WAGO, omdat deze zijn gespecificeerd voor industriële toepassingen onder zware omgevingsomstandigheden en voor gebruik in dit apparaat. Compatibiliteit met andere commercieel verkrijgbare geheugenkaarten kan niet worden gegarandeerd.
Accessoires
Tabel 7: Aanbevolen accessoires
| Artikelnr. | Artikelomschrijving |
| Geheugenkaarten | |
| 758-879/000-001 | SD-geheugenkaart; SLC NAND, 2 GB; temperatuur: −40... 90°C |
| 758-879/000-2108 | SD-geheugenkaart; pSLC-NAND; 8 GB Temperatuurbereik: −40... +90°C |
CODESYS V3-compatibiliteit
Tabel 8: Compatibiliteitsoverzicht
| Apparaatbeschrijving | Firmware *) | Compiler | Visualisatieprofiel |
| 6.3.1.xx | 04.06.xx (28) | 3.5.19.7 | CODESYS Visualisatie 4.6.0.0 |
*) Opmerkingen over firmwareversies:
- Niet elke nieuwe firmware bevat een nieuwe versie van de runtime-omgeving, waardoor de compilerversie en het visualisatieprofiel mogelijk ongewijzigd blijven.
- In de regel geldt dat de compatibiliteit zich ook uitstrekt tot hotfix- en patchversies van de firmware, ervan uitgaande dat alleen het bugfix-punt van de firmwareversie anders is (voorbeeld: "FW:01.02.xx(03)").
Diagnostiek
Diagnostiek via indicatoren
Diagnostiek via led-indicatoren – Voeding
Afbeelding 19: Led-indicatoren – Voeding
De led "A" (systeemvoeding) geeft de volgende diagnoses aan:
Tabel 9: Diagnostiek-led – Systeemvoeding
| Status | Uitleg | Oplossing |
| Groen | 24 V systeemvoeding aanwezig | -- |
| Uit | Geen 24 V systeemvoeding aanwezig |
|
De led "C" (veldbusvoeding) geeft de volgende diagnoses weer:
Tabel 10: Diagnostiek-led – Veldbusvoeding
| Status | Uitleg | Oplossing |
| Groen | 24 V veldbusvoeding aanwezig | -- |
| Uit | Geen 24 V veldbusvoeding aanwezig |
|
Diagnostiek via led-indicatoren – Systeem/veldbus
Afbeelding 20: Systeem/veldbus led-indicatoren
De "SYS"-led geeft de volgende diagnoses aan:
Tabel 11: Diagnostiek-led "SYS"
| Status | Uitleg | Oplossing |
| Groen | Klaar voor gebruik; systeemstart voltooid zonder fouten | --- |
| Oranje | Apparaat start/boot proces bezig en RST knop niet ingedrukt | --- |
| Oranje, knipperend | "Fix IP Address" (IP-adres vastzetten)-modus; tijdelijke instelling tot de volgende reboot |
|
| Groen/rood, knipperend | Firmware-updatemodus | --- |
| Rood, knipperend | Geen licentie, evaluatieperiode is verlopen | De bibliotheken of apparaatfuncties in kwestie worden??? weergegeven.
|
| Rood/oranje, knipperend | Geen licentie, evaluatieperiode nog niet verlopen | De bibliotheken of apparaatfuncties in kwestie worden??? weergegeven.
Het apparaat heeft onbeperkte functionaliteit tot het einde van de evaluatieperiode. Zodra de evaluatieperiode is verstreken, is het niet langer mogelijk het apparaat te starten zonder de bijbehorende licenties te activeren. |
De "RUN"-led geeft de PLC-programmastatus weer met de volgende diagnoses:
Tabel 12: Diagnostiek-led "RUN"
| Status | Uitleg | Oplossing |
| Groen | Applicaties geladen en hebben allemaal de status "RUN" | --- |
| Groen, knipperend | Geen applicatie en geen bootproject geladen |
|
| Rood | Applicaties geladen en hebben allemaal de status "STOP" |
|
| Groen/rood, knipperend | Minstens één applicatie met de status "RUN" en de status "STOP" |
|
| Rood, gaat kort uit | Warm start-reset voltooid | --- |
| Rood, gaat langer uit | Koude start-reset voltooid | --- |
| Rood, knipperend | Minstens één applicatie na uitzondering (bijv. geheugentoegangserror) in de status "STOP" |
|
| Oranje/groen, knipperend | Belasting boven drempelwaarde 1 |
|
| Oranje | Runtime-systeem in debugstatus (breakpoint, stepmodus, individuele cyclus) |
|
| Uit | Geen runtime-systeem geladen |
|
De "I/O"-led geeft de volgende diagnoses aan:
Tabel 13: Diagnostiek-led "I/O"
| Status | Uitleg | Oplossing |
| Groen | Datacyclus op de lokale bus, normale bedrijfsstatus. | --- |
| Oranje, knipperend | Opstartfase; de lokale bus wordt geïnitialiseerd. De opstartfase wordt aangegeven door snel knipperen gedurende ongeveer 1... 2 seconden. |
|
| Rood | Er is een hardwarefout aanwezig. |
|
| Rood, knipperend (2 Hz) | Er is een fout aanwezig die mogelijk kan worden verholpen. |
|
| Rood, knipperend (knipperreeks) | Er is een lokale busfout. | Een uitleg van de knipperreeks vindt u in het hoofdstuk "Diagnostiek via knipperreeksen".
|
| Uit | Een bibliotheek is niet geladen of een bibliotheekfunctie is niet aangeroepen. |
|
De "MS"-led geeft de volgende diagnoses aan:
Tabel 14: Diagnostiek-led "MS"
| Status | Uitleg | Oplossing |
| Uit | Geen fout | --- |
| Rood, knipperend (knipperreeks) | Er is een configuratiefout. | Een uitleg van de knipperreeks vindt u in het hoofdstuk "Diagnostiek via knipperreeksen".
|
De "TRM"-led geeft de volgende diagnoses aan:
Tabel 15: Diagnostiek-led "TRM"
| Status | Uitleg | Oplossing |
| Uit | Geen busafsluiting en geen BIAS-netwerk ingeschakeld op de communicatie-interface | --- |
| Groen | Busafsluiting en/of BIAS-netwerk ingeschakeld op de communicatie-interface | --- |
Diagnostiek via led-indicatoren – Netwerkverbindingen
Afbeelding 21: Led-indicatoren netwerkverbinding
De "ACT"-led geeft de ETHERNET-communicatiestatus weer met de volgende diagnoses:
Tabel 16: Diagnostiek-led "ACT"
| Status | Uitleg | Oplossing |
| Uit | Geen netwerkcommunicatie | • Controleer indien nodig de netwerkverbindingen en netwerkinstellingen. |
| Groen, knipperend | Netwerkcommunicatie vindt plaats. | --- |
De "LNK"-led geeft de ETHERNET-verbindingsstatus weer met de volgende diagnoses:
Tabel 17: Diagnostiek-led "LNK"
| Status | Uitleg | Oplossing |
| Uit | Geen netwerkverbinding tot stand gebracht |
|
| Geel | Netwerkverbinding tot stand gebracht. | --- |
Diagnostiek via led-indicatoren – Geheugenkaartsleuf
Afbeelding 22: Led-indicator geheugenkaartsleuf
De led voor de geheugenkaartsleuf geeft de status van de geheugenkaart weer met de volgende diagnoses:
Tabel 18: Diagnostiek-led geheugenkaartsleuf
| Status | Uitleg | Oplossing |
| Uit | Geen lees- of schrijftoegang tot de geheugenkaart | --- |
| Knipperend geel | Lees- of schrijftoegang tot de geheugenkaart | --- |
| Geel, constant | Lees- of schrijftoegang tot de geheugenkaart | --- |
Service
Een geheugenkaart plaatsen en verwijderen
Inserteren van een geheugenkaart
- Gebruik een bedieningsgereedschap of schroevendraaier om de transparante afdekflap te openen door deze omhoog te vouwen. Een fout geeft aan waar het gereedschap moet worden aangebracht.
- Houd de geheugenkaart vast zoals afgebeeld in de onderstaande figuur, met de contacten zichtbaar aan de rechterkant en de diagonale rand omhoog.
- Plaats de geheugenkaart in de daarvoor bestemde sleuf in deze positie.
- Duw de geheugenkaart helemaal naar binnen. Wanneer u loslaat, beweegt de geheugenkaart een beetje terug en klikt deze vast (een push-push-mechanisme).
- Duw de afdekflap terug door deze omlaag te vouwen totdat deze vastklikt.
- U kunt de gesloten flap verzegelen via het gat in de behuizing naast de flap.
Afbeelding 23: Een geheugenkaart plaatsen
Een geheugenkaart verwijderen
- Verwijder eventuele verzegeling.
- Gebruik een bedieningsgereedschap of schroevendraaier om de transparante afdekflap te openen door deze omhoog te vouwen. Een fout geeft aan waar het gereedschap moet worden aangebracht.
- Om de geheugenkaart te verwijderen, moet u deze eerst iets in de sleuf duwen (een push-push-mechanisme). Dit ontgrendelt het mechanische vergrendelingsmechanisme.
- Zodra u de geheugenkaart loslaat, duwt de veer de geheugenkaart een beetje naar buiten.
- Verwijder de geheugenkaart.
- Duw de afdekflap terug door deze omlaag te vouwen totdat deze vastklikt.
Technische gegevens, goedkeuringen, richtlijnen en normen
Opmerking
Onder voorbehoud van wijzigingen!
Neem ook de verdere productdocumentatie in acht! U kunt de actuele datasheet op elk moment genereren op: www.wago.com /<artikelnummer>.
Zie ook
Datablad 750-8302
Datablad | Artikelnummer: 750-8302
Controller PFC300; 2 x ETHERNET, RS-485
https://www.wago.com/750-8302
De PFC300 Controller is een compacte PLC voor het modulaire WAGO I/O System. Naast netwerk- en veldbusinterfaces ondersteunt de controller alle digitale, analoge en speciale modules die te vinden zijn in de 750/753-serie.
Twee ETHERNET-interfaces en een geïntegreerde switch maken bedrading met lijn-topologie mogelijk.
Een geïntegreerde webserver biedt opties voor gebruikersconfiguratie en toont tegelijkertijd de statusinformatie van de PFC300.
Naast de verwerkende industrie en gebouwautomatisering omvatten typische toepassingen voor de PFC300 standaard machine- en apparatuurbeheer (bijv. verpakkings-, bottel- en fabricagesystemen, evenals textiel-, metaal- en houtbewerkingsmachines).
Voordelen:
- Programmeerbaar conform IEC 61131-3
- Programmeerbaar via CODESYS V3.5
- Directe aansluiting van WAGO I/O-modules
- 2 x ETHERNET (configureerbaar), RS-485
- Linux-besturingssysteem met RT-Preempt-patch
- Configuratie via CODESYS of Web-Based Management gebruikersinterface
- Onderhoudsvrij
| Technische gegevens | |
| Communicatie |
|
| ETHERNET-protocollen |
|
| Visualisatie | Web-Visu |
| Besturingssysteem | Real-time Linux (met PREEMPT_RT patch) |
| CPU | Dual Core Cortex A53 1.25 GHz |
| Programmeertalen conform IEC 61131-3 |
|
| Programmeeromgeving | CODESYS V3.5 Inclusief de volgende CODESYS-functies: MULTICORE, WebVisu, Licentie voor IIoT Libraries, Licentie voor OPC UA PUB/SUB |
| Configuratieopties |
|
| Overdrachtsnelheid | 100/1000 Mbit/s |
| Transmissiemedium (communicatie/veldbus) | Twisted pair S-UTP; 100 Ω; Cat. 5e; maximale kabellengte 100 m |
| Hoofdgeheugen (RAM) | 2 GB, LPDDR4 RAM |
| Intern geheugen (flash) | 32 GB, eMMC Flash |
| Niet-vluchtig hardwaregeheugen | 128 KB |
| Programmageheugen | 32 MB |
| Gegevensgeheugen | 512 MB |
| Technische gegevens | |
| Niet-vluchtig softwaregeheugen | 128 KB |
| Type geheugenkaart | SD, SDHC en SDXC (alle gegarandeerde eigenschappen zijn alleen geldig met de WAGO-geheugenkaart) |
| Sleuf voor geheugenkaart | Push-push mechanisme; deksel (verzegelbaar) |
| Aantal modules per node (max.) | 250 |
| Aantal modules zonder busuitbreiding (max.) | 64 |
| Input en output procesbeeld (intern) max. | 1000 woorden/1000 woorden |
| Input en output procesbeeld (Modbus®) max. | CODESYS V3: 32000 woorden/32000 woorden |
| Indicatoren | LED (SYS, RUN, I/O, U1... U7) rood/groen/oranje: status van systeem, programma, lokale gegevensbus, status programmeerbaar door gebruiker (kan worden gebruikt via CODESYS-bibliotheek); LED (A, B) groen: Status van systeemvoeding, veldvoeding |
| Voedingsspanning (systeem) | 24 VDC (-25... +30%); via insteekbare connector (CAGE CLAMP®-aansluiting) |
| Ingangsstroom (typ.) bij nominale belasting (24 V) | 550 mA |
| Totale stroom (systeemvoeding) | 1700 mA |
| Voedingsspanning (veld) | 24 VDC (-25... +30%); via stroomdoorvoercontacten |
| Stroombelastbaarheid (stroomdoorvoercontacten) | 10 A |
| Aantal uitgaande stroomdoorvoercontacten | 3 |
| Isolatie | 500 VDC systeem/veld |
| Aansluitgegevens | |
| Aansluittechnologie: communicatie/veldbus | Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 socket; RS-485-interface: 1 x D-sub 9 socket |
| Aansluittechnologie: systeemvoeding | 2 x CAGE CLAMP® |
| Aansluittechnologie: veldvoeding | 6 x CAGE CLAMP® |
| Aansluitbare geleidermaterialen | Koper |
| Aansluittype 1 | Systeem-/veldvoeding |
| Massieve geleider | 0,08... 2,5 mm² / 28... 14 AWG |
| Fijndradige geleider | 0,08... 2,5 mm² / 28... 14 AWG |
| Striplengte | 8... 9 mm / 0,31... 0,35 inch |
| Aansluittechnologie: apparaatconfiguratie | 1 x USB-C 2.0 |
| Fysieke gegevens | |
| Breedte | 78,6 mm / 3,094 inch |
| Hoogte | 100 mm / 3,937 inch |
| Diepte | 71,9 mm / 2,831 inch |
| Diepte vanaf de bovenrand van de DIN-rail | 64,7 mm / 2,547 inch |
| Mechanische gegevens | |
| Gewicht | 207,7 g |
| Materiaal behuizing | Polycarbonaat; polyamide 6.6 |
| Conformiteitsmarkering | CE |
| Milieu-eisen | |
| Omgevingstemperatuur (werking) | -25... +60°C |
| Omgevingstemperatuur (opslag) | -25... +85°C |
| Beschermingsgraad | IP20 |
| Vervuilingsgraad | 2 conform IEC 61131-2 |
| Bedrijfshoogte | zonder temperatuurverlaging: 0... 2000 m; met temperatuurverlaging: 2000... 5000 m (0,5 K/100 m); 5000 m (max.) |
| Relatieve vochtigheid (zonder condensatie) | 95% |
| Montagepositie | Horizontaal links, horizontaal rechts, horizontaal boven, horizontaal onder, verticaal boven en verticaal onder |
| Montagetype | DIN-35 rail |
| Trillingsweerstand | 4g conform IEC 60068-2-6 |
| Schokbestendigheid | 15g conform IEC 60068-2-27 |
| Milieu-eisen | |
| EMC-immuniteit voor storingen | conform EN 61000-6-2, maritieme toepassingen in voorbereiding |
| EMC-uitstoot van storingen | conform EN 61000-6-3, maritieme toepassingen in voorbereiding |
| Blootstelling aan verontreinigende stoffen | conform IEC 60068-2-42 en IEC 60068-2-43 |
| Brandlast | 2,523 MJ |
| Toelaatbare H2S-verontreinigingsconcentratie bij een relatieve vochtigheid van 75% | 10 ppm |
| Toelaatbare SO2-verontreinigingsconcentratie bij een relatieve vochtigheid van 75% | 25 ppm |
| Environmental Product Compliance | |
| RoHS Compliance Status | Compliant, With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
Onder voorbehoud van wijzigingen. Neem ook de verdere productdocumentatie in acht!
Actuele adressen zijn te vinden op:: www.wago.com
WAGO GmbH & Co. KG
Hansastraße 27
D - 32423 Minden
Telefoon: +49 571/887 – 0
Fax: +49 571/887 – 844169
E-mail: *info@wago.com
Internet: www.wago.com
Technische ondersteuning
Telefoon: +49 571/887 – 44555
Fax: +49 571/887 – 844555
E-mail: *support@wago.com
Alle denkbare maatregelen zijn genomen om de nauwkeurigheid en volledigheid van deze documentatie te waarborgen. Aangezien fouten echter nooit volledig kunnen worden uitgesloten, stellen we alle informatie of suggesties voor het verbeteren van de documentatie altijd op prijs.
E-mail: *documentation@wago.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download WAGO 750, 753 Handleiding
