I/O-modules
Speciale module
Overzicht 750-511, (/xxx-xxx) [Pulsbreedte-uitgangsmodule]
| I/O-module | 750-511 | 750-511/ 000-001 | 750-511/ 000-002 |
| Pulsfrequentie | 250 Hz, configureerbaar | instelbaar, 2 Hz... 2 kHz | 100 Hz, configureerbaar |
| Aan/uit-verhouding | instelbaar, 0... 100% | 50%, vaste voorinstelling | instelbaar, 0... 100% |
| Kanalen | 2 pulsbreedte-uitgangen met dezelfde pulsfrequentie | 1 frequentie-uitgang 1 directionele uitgang | 2 pulsbreedte-uitgangen met dezelfde pulsfrequentie |
750-511, /000-002 [2DO 24V DC 0.1A / Pulse Width]
2-kanaals pulsbreedte-uitgangsmodule DC 24 V
Weergave
![750-511, /000-002 [2DO 24V DC 0.1A / Pulse Width]](http://nl-data.manualslib.com/pdf/nl/pdf5/23/2254/225393-wago/images/wago-750-series-750-511-000-002-2do-24v-dc-0-1a-pulse-width-71a6f.png "WAGO - 750 Series - 750-511, /000-002 [2DO 24V DC 0.1A / Pulse Width]")

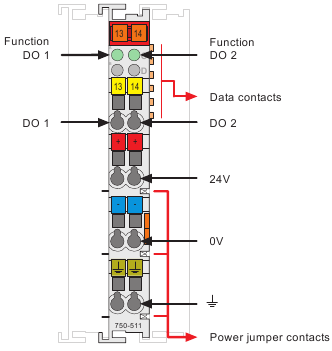

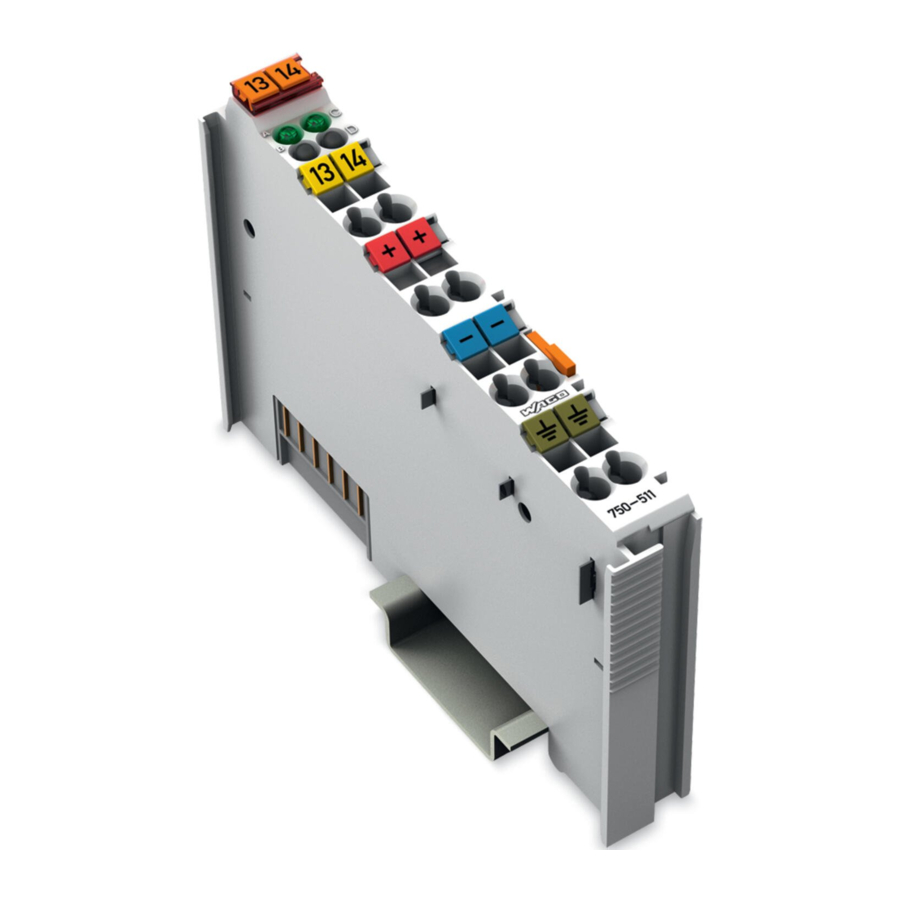

Afb. 2.1.2-1: 2-kanaals pulsbreedte-uitgangsmodule 750-511
Varianten
| Artikelnummer | Aanduiding | Omschrijving |
| 750-511 | 2DO 24V DC 0,1 A/ Pulsbreedte /250 Hz | 2-kanaals pulsbreedte-uitgangsmodule DC 24 V |
| 750-511/000-002 | 2DO 24V DC 0,1 A/ Pulsbreedte /100 Hz | 2-kanaals pulsbreedte-uitgangsmodule DC 24 V |
Omschrijving
De pulsbreedte-uitgangsmodule 750-511 of 750-511/000-002 kan Signed-Integer-waarden moduleren naar pulsbreedte-gemoduleerde 24 V-uitgangssignalen met een constante pulsfrequentie of periodieke tijd. De aan/uit-tijd wordt gegeven door waarden van 16 bits.
De module heeft twee uitgangskanalen en maakt de directe bedrading mogelijk van twee belastingen met aarde naar de aansluitingen DO 1 of DO 2, het gemeenschappelijke 0 V-aardpotentiaal en de aarde, indien nodig.
De uitgangen zijn beveiligd tegen kortsluiting.
De basisfrequentie of de periode kan voor beide kanalen van de module samen worden geparametriseerd. Voor de module 750-511 is de aanvankelijke voorgeprogrammeerde basisfrequentie 250 Hz, voor de module 750-511/000-002 is dit 100 Hz.
De operationele gereedheid en de probleemloze interne databuscommunicatie van de kanalen worden aangegeven via een groene functie-LED.
Een optocoupler wordt gebruikt voor elektrische isolatie tussen de bus en de veldzijde.
De veldzijdige voedingsspanning van 24 V voor de uitgangsmodule is afgeleid van aangrenzende I/O-modules of van een voedingsmodule. De voedingsspanning voor de veldzijde wordt automatisch tot stand gebracht via de afzonderlijke I/O-modules door middel van stroomjumpercontacten.
De maximale stroom van de interne stroomjumpercontacten is 10 A. Bij het configureren van het systeem is het belangrijk om de maximale/somstroom niet te overschrijden. Indien een dergelijk geval zich echter zou voordoen, moet een andere voedingsmodule worden toegevoegd.
Opmerking
Gebruik een geschikte voedingsmodule (bijv. 750-602) als een elektrisch geïsoleerde voedingsspanning vereist is!
De speciale module 750-511 en zijn varianten kunnen worden gebruikt met alle koppelingen/controllers van het WAGO-I/O-SYSTEM 750 (met uitzondering van de economy-types 750-320, -323, -324 en -327).
Deze beschrijving is geldig voor de XXXX3A04... hardware- en softwareversies. De versie is gespecificeerd in het fabricagenummer, dat deel uitmaakt van de laterale markering op de module.
Weergave-elementen
Afb. 2.1.2-2: Weergave
| LED | Kanaal | Betekenis | Status | Functie |
| Een groene | 1 | Functie DO 1 | uit | Geen interne databuscommunicatie. |
| aan | Interne databuscommunicatie, normale werking | |||
| C groen | 2 | Functie DO 2 | uit | Geen interne databuscommunicatie. |
| aan | Interne databuscommunicatie, normale werking |
Schematisch diagram
![750-511, /000-002 ... Pulsbreedte] - Schematisch diagram](http://nl-data.manualslib.com/pdf/nl/pdf5/23/2254/225393-wago/images/wago-750-series-750-511-000-002-pulse-width-schematic-ebcfb.png "WAGO - 750 Series - 750-511, /000-002 ... Pulsbreedte] - Schematisch diagram")
Afb. 2.1.2-3: 2-kanaals pulsbreedte-uitgangsmodule 750-511
Technische gegevens
| Modulespecifieke gegevens | |||
| Aantal uitgangen | 2 | ||
| Stroomverbruik (intern) | 65 mA | ||
| Spanning via stroomjumpercontacten | DC 24 V (-15%... +20%) | ||
| Type belasting | resistief, inductief | ||
| Uitgangsstroom | 0,1 A beveiligd tegen kortsluiting | ||
| Pulsfrequentie | 250 Hz (750-511) 100 Hz (750-511/000-002) | ||
| Pulsduurfactor | 0%... 100% (750-511) 0%... 100% (750-511/000-002) | ||
| Resolutie | 10 bits | ||
| Isolatie | 500 V (systeem/voeding) | ||
| Stroomvoorziening typ. (veldzijde) | 6 mA | ||
| Interne bitbreedte | 2 x 16 bits gegevens 2 x 8 bits besturing/status | ||
| Afmetingen (mm) B x H x L | 12 x 64* x 100* vanaf de bovenrand van 35 DIN-rail | ||
| Gewicht | ca. 55 g | ||
| Normen en voorschriften (cf. hoofdstuk 2.2 van de handleiding van de koppeling/controller) | |||
| EMC - immuniteit voor storing (CE) | volgens EN 50082-2 (96) | ||
| EMC - emissie van storing (CE) | volgens EN 50081-1 (93) | ||
| Goedkeuringen (cf. hoofdstuk 2.2 van de handleiding van de koppeling/controller) | |||
 | CULUS (UL508) | ||
| | CULUS (UL1604) | Class I Div2 ABCD T4A | |
 | KEMA | II 3 G EEx nA II T4 | |
 | Conformiteitsmarkering | ||
Meer informatie
Gedetailleerde verwijzingen naar de goedkeuringen staan vermeld in het document "Overzicht
Goedkeuringen WAGO-I/O-SYSTEM 750", die u kunt vinden op de CD-ROM ELECTRONICC Tools and Docs (artikelnummer: 0888-0412) of op internet onder: www.wago.com → Documentatie → WAGO-I/O-SYSTEM 750 → Systeembeschrijving
Procesafbeelding
Met behulp van de I/O-module 750-511 of 750-511/000-002 kan een 6 bytes invoer- en uitvoerprocesafbeelding via twee logische kanalen naar de veldbuskoppeling/controller worden overgebracht. De instelling van de aan/uit-tijden vindt plaats in de vier uitvoerbytes (D0, D1) of (D2, D3). De vier invoerbytes (D0, D1, D2, D3) en de statusbytes (S0, S1) worden niet gebruikt voor de instellingen van de aan/uit-tijd.
Let op
De weergave van de procesgegevens van sommige I/O-modules of hun varianten in de procesafbeelding is afhankelijk van de gebruikte veldbuskoppeling/-controller. Neem deze informatie evenals het specifieke ontwerp van de respectievelijke besturings-/statusbytes over uit het gedeelte "Veldbusspecifiek ontwerp van de procesgegevens" in de beschrijving betreffende de procesafbeelding van de bijbehorende koppeling/controller.
| Invoergegevens | Uitvoergegevens | ||
| S0 | Statusbyte 0 | C0 | Besturingsbyte 0 |
| D0 | X (geen evaluatie) | D0 | Aan/uit-tijd 1 (lage byte) |
| D1 | X (geen evaluatie) | D1 | Aan/uit-tijd 1 (hoge byte) |
| S1 | Statusbyte 1 | C1 | Besturingsbyte 1 |
| D2 | X (geen evaluatie) | D2 | Aan/uit-tijd 2 (lage byte) |
| D3 | X (geen evaluatie) | D3 | Aan/uit-tijd 2 (hoge byte) |
De programmering van de aan/uit-tijden vindt plaats met de resolutie van 10 bits. De vijf LSB van de 16 bit zijn niet gedefinieerd. In de tabel worden deze bits weergegeven met een 'X'. De aanduiding van de hexadecimale en de decimale numerieke waarden in de tabel houdt in elk geval rekening met de voorwaarde '0' voor de eerste vijf lage-orde bits. Als deze vijf bits de voorwaarde '1' accepteren, is de decimale numerieke waarde ongeveer 31 hoger dan aangegeven in de tabel.
De MSB bevat het teken en is vooraf ingesteld op de null-status.
| 750-511, 750-511/000-002 | ||||
| Pulsduurfactor [%] | Eenheden | numerieke waarde | ||
| binair | hex. | dec. | ||
| 100,0 | 1023 | '0111.1111.111X.XXXX' | 0x7FE0 | 32736 |
| 50,0 | 511 | '0011.1111.111X.XXXX' | 0x3FE0 | 16352 |
| 25,0 | 255 | '0001.1111.111X.XXXX' | 0x1FE0 | 8160 |
| 0,1955 | 2 | '0000.0000.010X.XXXX' | 0x0040 | 64 |
| 0,0977 | 1 | '0000.0000.001X.XXXX' | 0x0020 | 32 |
| 0,0 | 0 | '0000.0000.000X.XXXX' | 0x0000 | 0 |
Control byte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 Deze constante moet op nul worden ingesteld.
Status byte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| X | X | X | X | X | X | X | X |
X Deze waarde wordt niet geëvalueerd.
Control byte 1
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 Deze constante moet op nul worden ingesteld.
Status byte 1
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| X | X | X | X | X | X | X | X |
X Deze waarde wordt niet geëvalueerd.
Voorbeeld
De volgende afbeelding toont het gedrag van het uitgangssignaal met verschillende instellingen voor aan/uit-tijd.
![750-511, /000-002 ... Pulsbreedte] - Voorbeeld](http://nl-data.manualslib.com/pdf/nl/pdf5/23/2254/225393-wago/images/wago-750-series-750-511-000-002-pulse-width-example-2bc57.png "WAGO - 750 Serie - 750-511, /000-002 ... Pulsbreedte] - Voorbeeld")
Fig. 2.1.2-4: Relaties tussen aan/uit-tijd g051102x
De periode / pulsfrequentie parameteriseren
Register
De periode of de basisfrequentie kan op elk moment worden vooraf bepaald door de PLC (host) via 2 beschrijfbare, niet-retentieve registers (niet beschermd tegen spanningsverlies):
- Register 2: Periode (16 bits)
- Register 3: Basisfrequentie (16 bits).
Zodra de basisfrequentie is ingevoerd, wordt de periode automatisch berekend en in register 2 ingevoerd.
De wijziging heeft effect op beide kanalen van de busmodule.
Standaardwaarde 750-511
| Aanduiding | Register | Waarde | Resolutie | Waarde register |
| Trillingstijd | 2 | 4000 s | 1 s / Cijfer | 4000 [0x0FA0] |
| Pulsfrequentie | 3 | 250 Hz | 1 Hz / Cijfer | 250 [0x00FA] |
Standaardwaarde 750-511/000-002
| Aanduiding | Register | Waarde | Resolutie | Waarde register |
| Trillingstijd | 2 | 10000 s | 8 s / Cijfer | 1250 [0x04E2] |
| Pulsfrequentie | 3 | 100 Hz | 1 Hz / Cijfer | 100 [0x0064] |
De pulsbreedte-busmodule laadt de standaardwaarden in de registers na "power-on" (inschakelen). De PLC (host) moet met dit geval rekening houden als de vereiste waarden afwijken van de standaardwaarden.
Control- / Status byte
De PLC kan de registers lezen en instellen via de control- en statusbyte (C0, S0) en de output bytes (D0, D1) in het procesbeeld.
De controlbyte wordt van de PLC naar de module overgebracht en de statusbyte van de module naar de PLC.
Control byte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| REG | W/R | 0 | 0 | 0 | 0 | A1 | A0 |
A0, A1 registeradres
A0 = 0, A1 = 1: register 2
A0 = 1, A1 = 1: register 3
W/R write/read access
W/R = 0: lezen
W/R = 1: schrijven
REG register communication
REG = 0: procesdata communicatie
REG = 1: registercommunicatie
0 Deze constante moet op nul worden ingesteld.
Status byte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| REG | X | X | X | X | X | A1 | A0 |
A0, A1 registeradres
A0 = 0, A1 = 1: register 2
A0 = 1, A1 = 1: register 3
REG register communication
REG = 0: procesdata communicatie
REG = 1: registercommunicatie
0 Deze constante moet op nul worden ingesteld.
De output bytes van kanaal 1 (D0, D1) worden gebruikt voor de registerwaarden.
Voorbeeld 750-511
De volgende voorbeelden illustreren de register lees- en schrijfmodi. De waarden zijn binair. Om het gemakkelijker te maken, wordt alleen de procesdata van kanaal 1 vermeld.
Register 2 lezen
De module bevindt zich in de procesdata-uitwisseling:
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' (0XXX.XXXX) | 'XXXX.XXXX' (XXXX.XXXX) | 'XXXX.XXXX' (XXXX.XXXX) |
| Status byte S0 | Input byte D1 | Input byte D0 |
| '0XXX.XXXX' (0XXX.XXXX) | '0000.0000' (0000.0000) | '0000.0000' (0000.0000) |
Registerlees-toegang is beschikbaar wanneer bit 7 is ingesteld en het registeradres is ingevoerd in de controlebyte.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '1000.0010' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' | verwerking actief |
| '1000.0010' | '0000.1111' | '1010.0000' | waarde in register 2 bijv. 4000 s (250 Hz) (0x0FA0) |
U kunt de procesgegevensuitwisseling reactiveren als u bit 7 wist.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '1000.0010' | '0000.1111' | '1010.0000' | bevestigen |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' | procesgegevensuitwisseling |
Register 2 schrijven
De module bevindt zich in de procesgegevensuitwisselingsmodus:
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' |
Register schrijftoegang is beschikbaar door bit 7 en bit 6 in te stellen en het registeradres in de controlebyte in te voeren.
| Control byte C0 | Output byte D1 | Output byte D0 | Opmerking |
| '1100.0010' | '0000.0100' | '0001.1101' | waarde in register 2 bijv. 1053 s (950 Hz) (0x041D) |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' | verwerking actief |
| '1000.0010' | '0000.0000' | '0000.0000' | bevestigen |
U kunt de procesgegevensuitwisseling reactiveren als u bit 7 wist.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '1000.0010' | '0000.0000' | '0000.0000' | registercommunicatie (bevestigen) |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' | procesgegevensuitwisseling |
Voorbeeld 750-511/000-002
De volgende voorbeelden illustreren de registerlees- en schrijfmodi. De waarden zijn binair. Om het overzichtelijker te maken, worden alleen de procesgegevens van kanaal 1 genoemd.
Register 2 lezen
De module bevindt zich in de procesgegevensuitwisseling:
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' |
Registerlees-toegang is beschikbaar wanneer bit 7 is ingesteld en het registeradres is ingevoerd in de controlebyte.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '1000.0010' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' | verwerking actief |
| '1000.0010' | '0000.0100' | '1110.0010' | waarde in register 2 bijv. 10000 s 1250 (0x04E2) |
U kunt de procesgegevensuitwisseling reactiveren als u bit 7 wist.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '1000.0010' | '0000.0100' | '1110.0010' | bevestigen |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' | procesgegevensuitwisseling |
Register 2 schrijven
De module bevindt zich in de procesgegevensuitwisselingsmodus:
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' |
Register schrijftoegang is beschikbaar door bit 7 en bit 6 in te stellen en het registeradres in de controlebyte in te voeren.
| Control byte C0 | Output byte D1 | Output byte D0 | Opmerking |
| '1100.0010' | '0000.1001' | '1100.0100' | waarde in register 2 bijv. 20000 s (50 Hz) (0x09C4) |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXX' | verwerking actief |
| '1000.0010' | '0000.0000' | '0000.0000' | bevestigen |
U kunt de procesgegevensuitwisseling reactiveren als u bit 7 wist.
| Control byte C0 | Output byte D1 | Output byte D0 |
| '0XXX.XXXX' | 'XXXX.XXXX' | 'XXXX.XXXXX' |
| Status byte S0 | Input byte D1 | Input byte D0 | Opmerking |
| '1000.0010' | '0000.0000' | '0000.0000' | register communicatie (bevestiging) |
| '0XXX.XXXX' | '0000.0000' | '0000.0000' | procesgegevensuitwisseling |
750-511/000-001 [2DO 24V DC 0,1A/Frequentie/2kHz]
2-kanaals pulsbreedte-uitgangsmodule DC 24 V
Weergave
![750-511/000-001 [2DO 24V DC 0,1A/Frequentie/2kHz]](http://nl-data.manualslib.com/pdf/nl/pdf5/23/2254/225393-wago/images/wago-750-series-750-511-000-001-2do-24v-dc-0-1a-frequency-0230a.png "WAGO - 750 Series - 750-511/000-001 [2DO 24V DC 0,1A/Frequentie/2kHz]")

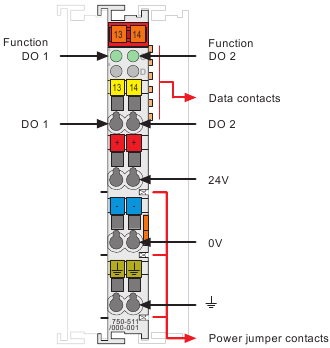

Afb. 2.1.3-1: 2-kanaals pulsbreedte-uitgangsmodule 750-511/000-001
Beschrijving
De pulsbreedte-uitgangsmodule 750-511/000-001 genereert een pulsbreedte-gemoduleerd 24 V-uitgangssignaal met een variabele frequentie van 2 Hz tot 2 kHz. De frequentie wordt gegeven door een 10-bits waarde met een resolutie van 2 Hz per cijfer. De aan/uit-verhouding is vooraf ingesteld op 50%.
De module maakt de bedrading van een belasting met puls- en richtingssignaal mogelijk. Het pulssignaal en het richtingssignaal worden elk via één uitgangskanaal weergegeven. De directe bedrading van belastingen met aarde is mogelijk op de aansluitingen DO 1 (pulssignaal) en DO 2 (richtingssignaal), de 0 V aardpotentiaal en aarde, indien nodig.
De uitgangen zijn beveiligd tegen kortsluiting.
De operationele gereedheid en de probleemloze interne databuscommunicatie van de kanalen worden aangegeven via een groene functie-LED.
Een optocoupler wordt gebruikt voor elektrische isolatie tussen de bus en de veldzijde.
De voedingsspanning van 24 V aan de veldzijde voor de uitgangsmodule is afgeleid van aangrenzende I/O-modules of van een voedingsmodule. De voedingsspanning voor de veldzijde wordt automatisch tot stand gebracht via de afzonderlijke I/O-modules door middel van stroombrugcontacten.
De maximale stroom van de interne stroombrugcontacten is 10 A. Bij het configureren van het systeem is het belangrijk om de maximale/somstroom niet te overschrijden. Mocht dit echter het geval zijn, dan moet er een andere voedingsmodule worden toegevoegd.
Opmerking
Gebruik een geschikte voedingsmodule (bijv. 750-602) als er een elektrisch geïsoleerde spanningsvoeding vereist is!
De speciale module 750-511/000-001 kan worden gebruikt met alle koppelstukken/controllers van het WAGO-I/O-SYSTEM 750 (behalve de economy-types 750-320, 323, -324 en -327).
Deze beschrijving is geldig voor de XXXX3A04... hardware- en softwareversies. De versie staat vermeld in het fabricagenummer, dat deel uitmaakt van de zijdelingse markering op de module.
Weergave-elementen
Afb. 2.1.3-2: Weergave-elementen
| LED | Kanaal | Betekenis | Status | Functie |
| A groen | 1 | Functie DO 1 | uit | Geen interne databuscommunicatie. |
| aan | Interne databuscommunicatie, normale werking | |||
| C groen | 2 | Functie DO 2 | uit | Geen interne databuscommunicatie. |
| aan | Interne databuscommunicatie, normale werking |
Schematisch diagram
![750-511/000-001.../Frequentie/2kHz] - Schematisch diagram](http://nl-data.manualslib.com/pdf/nl/pdf5/23/2254/225393-wago/images/wago-750-series-750-511-000-001-frequency-2khz-schematic-ca7a7.png "WAGO - 750 Series - 750-511/000-001.../Frequentie/2kHz] - Schematisch diagram")
Afb. 2.1.3-3: 2-kanaals pulsbreedte-uitgangsmodule 750-511/000-001
Technische gegevens
| Modulespecifieke gegevens | |||
| Aantal uitgangen | 2 (1 x pulssignaal, 1 x richtingssignaal) | ||
| Stroomverbruik (intern) | 65 mA | ||
| Spanning via stroombrugcontacten | DC 24 V (-15%... +20%) | ||
| Type belasting | resistief, inductief | ||
| Uitgangsstroom | 0,1 A beveiligd tegen kortsluiting | ||
| Pulsfrequentie | 2 Hz... 2 kHz | ||
| Pulsduurfactor | 50% | ||
| Resolutie | 2 Hz | ||
| Isolatie | 500 V (systeem/voeding) | ||
| Stroomvoorziening typ. (veldzijde) | 6 mA | ||
| Interne bitbreedte | 2 x 16 bits data 2 x 8 bits controle /status | ||
| Afmetingen (mm) B x H x L | 12 x 64* x 100 * vanaf de bovenrand van 35 DIN-rail | ||
| Gewicht | ca. 55 g | ||
| Normen en voorschriften (zie hoofdstuk 2.2 van de handleiding van het koppelstuk/de controller) | |||
| EMC-immuniteit tegen storingen (CE) | volgens EN 50082-2 (96) | ||
| EMC-uitstoot van storingen (CE) | volgens EN 50081-1 (93) | ||
| Goedkeuringen (zie hoofdstuk 2.2 van de handleiding van het koppelstuk/de controller) | |||
 | CULUS (UL508) | ||
| | CULUS (UL1604) | Class I Div2 ABCD T4A | |
 | KEMA | II 3 G EEx nA II T4 | |
 | Conformiteitsmarkering | ||
Meer informatie
Gedetailleerde verwijzingen naar de goedkeuringen staan vermeld in het document "Overzicht
Goedkeuringen WAGO-I/O-SYSTEM 750", dat u kunt vinden op de CD-ROM ELECTRONICC Tools and Docs (artikelnr.: 0888-0412) of op internet onder: www.wago.com → Documentatie→ WAGO-I/O-SYSTEM 750 → Systeembeschrijving
Procesafbeelding
Met behulp van de I/O-module 750-511/000-001 kan een 6 byte input- en outputprocesafbeelding via twee logische kanalen worden overgebracht naar het veldbuskoppelstuk/de controller.
De instelling van de frequentiewaarde vindt plaats in de twee outputbytes (D0, D1) en de tellerstand van de pulsteller wordt gegeven in de twee inputbytes (D0, D1). De twee inputbytes (D2, D3) en outputbytes (D2, D3) worden niet gebruikt voor de instelling van de frequentiewaarde. De controlebyte C0 dient voor het instellen van de pulsteller. De controlebyte C en de statusbytes (S0, S1) worden niet gebruikt.
Let op
De weergave van de procesgegevens van sommige I/O-modules of hun variaties in de procesafbeelding is afhankelijk van het gebruikte veldbuskoppelstuk/-controller. Neem deze informatie en de specifieke opzet van de betreffende controle-/statusbytes uit het gedeelte "Veldbusspecifieke opzet van de procesgegevens" in de beschrijving over de procesafbeelding van het bijbehorende koppelstuk/de controller.
| Inputdata | Outputdata | ||
| S0 | Statusbyte 0 | C0 | Controlebyte 0 |
| D0 | Pulsteller (lage byte) | D0 | Frequentiewaarde (lage byte) |
| D1 | Pulsteller (hoge byte) | D1 | Frequentiewaarde (hoge byte) |
| S1 | Statusbyte 1 | C1 | Controlebyte 1 |
| D2 | X (geen evaluatie) | D2 | 0 (gereserveerd) |
| D3 | X (geen evaluatie) | D3 | 0 (gereserveerd) |
De frequentie wordt ingesteld op 2 Hz per cijfer via de outputprocesafbeelding (D0, D1). De impulsen worden weergegeven met een vooraf ingestelde aan/uit-verhouding van 50% op het eerste outputkanaal DO 1.
In de inputprocesafbeelding (D0, D1) ontvangt de PLC het aantal weergegeven impulsen terug.
De tellerrichting wordt ingesteld door het teken van de outputdata (signed integer). Het tweede kanaal (DO2) geeft het teken aan.
Procesafbeelding
| 750-511/000-001 | |||
| Outputwaarde van de frequentie (Outputbyte 0, 1) hexadecimaal * | Outputkanaal DO1 Frequentie [Hz] | Tellerrichting | Outputkanaal DO2 Status |
| 0x03E8 | 2000 | voorwaarts | '1' (DC 24 V) |
| 0x03E7 | 1998 | voorwaarts | '1' (DC 24V) |
| 0x01F4 | 1000 | voorwaarts | '1' (DC 24 V) |
| 0x0001 | 2 | voorwaarts | '1' (DC 24 V) |
| 0x0000 | 0 | '0'/'1' ** | |
| 0xFFFF | 2 | achterwaarts | '0' (DC 0 V) |
| 0xFFFE | 4 | achterwaarts | '0' (DC 0 V) |
| 0xFC18 | 2000 | achterwaarts | '0' (DC 0 V) |
| 0xFC17 | 2002 | achterwaarts | '0' (DC 0 V) |
* Toegestaan waardebereik voor frequentie:
0xFC17 ≤ Outputprocesdata (D0, D1) ≤ 0x03E8
** De status is afhankelijk van de tellerrichting. Na het inschakelen is de output 0.
Controlebyte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | SET |
SET Een stijgende flank van de set-bit zet de pulsteller op de waarde van de huidige outputafbeelding.
0 Deze constante moet op nul worden gezet.
Statusbyte 0
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| X | X | X | X | X | X | X | X |
X Deze waarde wordt niet geëvalueerd.
Controlebyte 1
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 Deze constante moet op nul worden gezet.
Statusbyte 1
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| X | X | X | X | X | X | X | X |
X Deze waarde wordt niet geëvalueerd.
Contactgegevens
WAGO Kontakttechnik GmbH & Co. KG
Telefoon: +49 (0) 571/8 87 0
Fax: +49 (0) 571/8 87 1 69
E-mail: info@wago.com
Web: http://www.wago.com
Technische ondersteuning
Telefoon: +49 (0) 571/8 87 5 55
Fax: +49 (0) 571/8 87 85 55
E-mail: support@wago.com
Belangrijke opmerkingen
Om een snelle installatie en opstart van de in deze handleiding beschreven eenheden te waarborgen, raden we ten zeerste aan om de volgende informatie en uitleg zorgvuldig te lezen en na te leven.
Symbolen
Gevaar
Neem deze informatie altijd in acht om personen tegen letsel te beschermen.
Waarschuwing
Neem deze informatie altijd in acht om schade aan het apparaat te voorkomen.
Let op
Randvoorwaarden moeten altijd in acht worden genomen om een vlotte werking te garanderen.
ESD (Electrostatic Discharge - Elektrostatische ontlading)
Waarschuwing voor schade aan de componenten door elektrostatische ontlading. Neem de voorzorgsmaatregel in acht voor het hanteren van risicocomponenten.
Opmerking
Routines of advies voor efficiënt gebruik van het apparaat en software-optimalisatie.
Meer informatie
Verwijzingen naar aanvullende literatuur, handleidingen, gegevensbladen en INTERNET-pagina's
Notatie van getallen
| Nummercode | Voorbeeld | Opmerking |
| Decimaal | 100 | normale notatie |
| Hexadecimaal | 0x64 | C-notatie |
| Binair | '100' '0110.0100' | Binnen ', Nibble gescheiden met punten |
Veiligheidsinstructies
Schakel het systeem uit voordat u aan busmodules gaat werken!
In het geval van vervormde contacten, moet de betreffende module worden vervangen, omdat de functionaliteit ervan niet langer op lange termijn kan worden gegarandeerd.
De componenten zijn niet bestand tegen materialen met sijpelende en isolerende eigenschappen. Tot deze materiaalgroep behoren: bijvoorbeeld aerosolen, siliconen, triglyceriden (aangetroffen in sommige handcrèmes).
Als niet kan worden uitgesloten dat deze materialen in de componentomgeving voorkomen, moeten aanvullende maatregelen worden genomen:
- installatie van de componenten in een geschikte behuizing
- het hanteren van de componenten alleen met schoon gereedschap en materialen.
Let op
Het reinigen van vervuilde contacten mag alleen met ethylalcohol en leren doeken gebeuren. Daarbij moet de ESD-informatie in acht worden genomen.
Gebruik geen contactspray. De spray kan de werking van het contactoppervlak belemmeren.
Het WAGO-I/O-SYSTEM 750 en de componenten ervan vormen een open systeem. Het mag alleen worden gemonteerd in behuizingen, kasten of in elektrische bedrijfsruimten. Toegang mag alleen worden verleend via een sleutel of gereedschap aan geautoriseerd gekwalificeerd personeel.
De relevante geldige en toepasselijke normen en richtlijnen met betrekking tot de installatie van schakelkasten moeten in acht worden genomen.
ESD (Electrostatic Discharge - Elektrostatische ontlading)
De modules zijn uitgerust met elektronische componenten die kunnen worden vernield door elektrostatische ontlading. Zorg er bij het hanteren van de modules voor dat de omgeving (personen, werkplek en verpakking) goed is geaard. Vermijd het aanraken van geleidende componenten, b.v. gouden contacten.
Omvang
Deze handleiding beschrijft de Special Module 750-511, (/xxx-xxx) Pulse Width Output Module van het modulaire WAGO-I/O-SYSTEM 750.
De behandeling, montage en opstart worden beschreven in de handleiding van de Fieldbus Coupler. Daarom is deze documentatie alleen geldig in verband met de betreffende handleiding.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download WAGO 750-serie, 750-511 handleiding
