WAGO 750 Serie, 750-403 Handleiding
Belangrijke opmerkingen
Om een snelle installatie en opstart van de in deze handleiding beschreven eenheden te garanderen, raden we ten zeerste aan om de volgende informatie en uitleg zorgvuldig te lezen en na te leven.
Wettelijke principes
Kwalificatie van personeel
Het gebruik van het product dat in deze handleiding wordt beschreven, is uitsluitend bedoeld voor specialisten met kwalificaties in PLC-programmering, elektrotechnische specialisten of personen die zijn geïnstrueerd door elektrotechnische specialisten die ook bekend zijn met de geldende normen. WAGO Kontakttechnik GmbH & Co. KG wijst alle aansprakelijkheid af die voortvloeit uit onjuiste handelingen en schade aan WAGO-producten en producten van derden als gevolg van het niet naleven van de informatie in deze handleiding.
Beoogd gebruik
Voor elke afzonderlijke toepassing dienen de geleverde componenten te werken met een specifieke hardware- en softwareconfiguratie. Wijzigingen zijn alleen toegestaan binnen het kader van de mogelijkheden die in de handleidingen zijn gedocumenteerd. Alle andere wijzigingen aan de hardware en/of software en het niet-conforme gebruik van de componenten leiden tot uitsluiting van aansprakelijkheid van de kant van WAGO Kontakttechnik GmbH & Co. KG.
Richt eventuele vereisten met betrekking tot een gewijzigde en/of nieuwe hardware- of softwareconfiguratie rechtstreeks aan WAGO Kontakttechnik GmbH & Co. KG.
Symbolen
 |  Neem deze informatie altijd in acht om personen tegen letsel te beschermen. |
 |  Neem deze informatie altijd in acht om schade aan het apparaat te voorkomen. |
 | Let op Randvoorwaarden moeten altijd in acht worden genomen om een vlotte werking te garanderen. |
 | ESD (elektrostatische ontlading) Waarschuwing voor schade aan de componenten door elektrostatische ontlading. Neem de voorzorgsmaatregelen in acht voor het hanteren van risicovolle componenten. |
 | Opmerking Routines of advies voor efficiënt gebruik van het apparaat en software-optimalisatie. |
 | Meer informatie Verwijzingen naar aanvullende literatuur, handleidingen, gegevensbladen en INTERNET-pagina's |
Nummernotatie
| Nummercode | Voorbeeld | Opmerking |
| Decimaal | 100 | normale notatie |
| Hexadecimaal | 0x64 | C-notatie |
| Binair | '100' '0110.0100' | Binnen ', Nibble gescheiden met punten |
Veiligheidsinstructies
Schakel het systeem uit voordat u aan busmodules gaat werken!
In het geval van vervormde contacten moet de betreffende module worden vervangen, aangezien de functionaliteit ervan op lange termijn niet meer kan worden gegarandeerd.
De componenten zijn niet bestand tegen materialen met sijpelende en isolerende eigenschappen. Tot deze groep materialen behoren: b.v. aërosolen, siliconen, triglyceriden (aangetroffen in sommige handcrèmes).
Als niet kan worden uitgesloten dat deze materialen in de omgeving van de component voorkomen, moeten aanvullende maatregelen worden genomen:
- installatie van de componenten in een geschikte behuizing
- behandeling van de componenten uitsluitend met schoon gereedschap en materialen.
Let op
Het reinigen van vervuilde contacten mag alleen worden gedaan met ethylalcohol en leren doeken. Daarbij moet de ESD-informatie in acht worden genomen.
Gebruik geen contact-spray. De spray kan de werking van het contactoppervlak belemmeren.
Het WAGO-I/O-SYSTEM 750 en zijn componenten vormen een open systeem. Het mag alleen worden gemonteerd in behuizingen, kasten of in elektrische bedrijfsruimten. Toegang mag alleen worden verleend via een sleutel of gereedschap aan geautoriseerd gekwalificeerd personeel.
De relevante geldende en toepasselijke normen en richtlijnen met betrekking tot de installatie van schakelkasten moeten in acht worden genomen.
ESD (elektrostatische ontlading)
De modules zijn uitgerust met elektronische componenten die kunnen worden vernield door elektrostatische ontlading. Zorg er bij het hanteren van de modules voor dat de omgeving (personen, werkplek en verpakking) goed is geaard. Vermijd het aanraken van geleidende componenten, b.v. gouden contacten.
Reikwijdte
Deze handleiding beschrijft de digitale ingangsmodule 750-403 4 DI DC 24 V 0,2 ms, High-Side Switching van het modulaire WAGO-I/OSYSTEM 750.
Het hanteren, de montage en de opstart worden beschreven in de handleiding van de veldbuskoppelaar. Daarom is deze documentatie alleen geldig in samenhang met de juiste handleiding.
I/O-modules
Digitale ingangsmodules
750-403 [4 DI DC 24 V 0,2 ms, High-Side Switching]
4-kanaals digitale ingangsmodule DC 24 V 0,2 ms,
2- of 3-geleider aansluiting; high-side switching

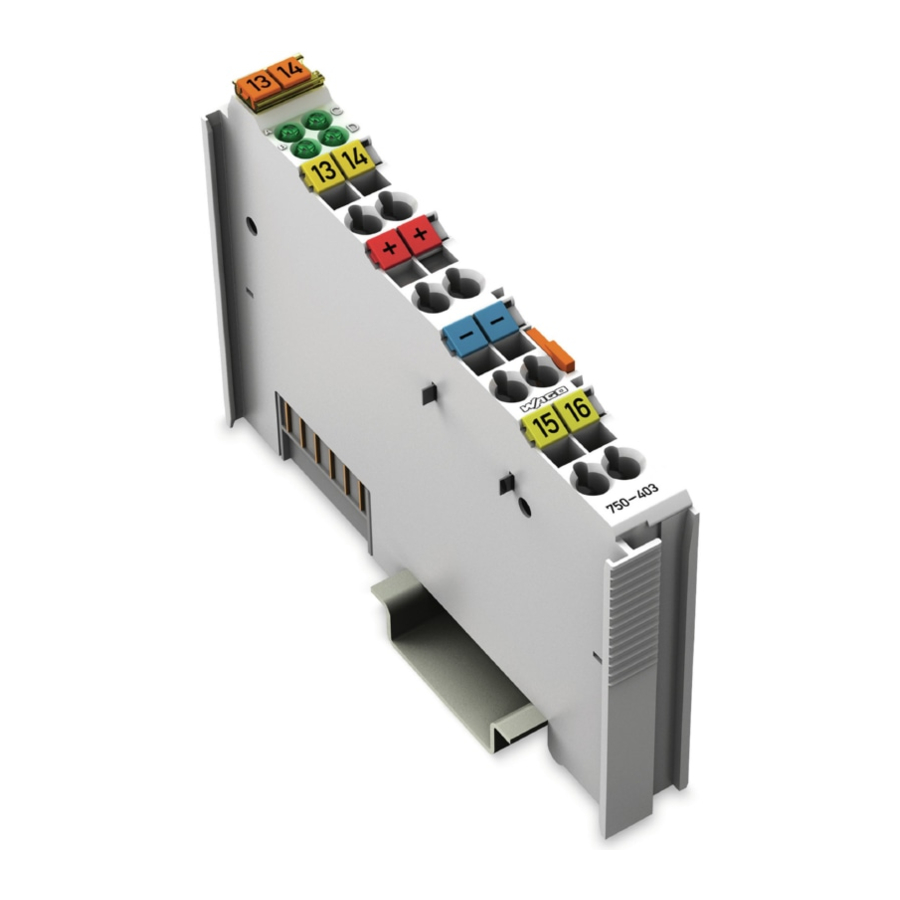

Weergave

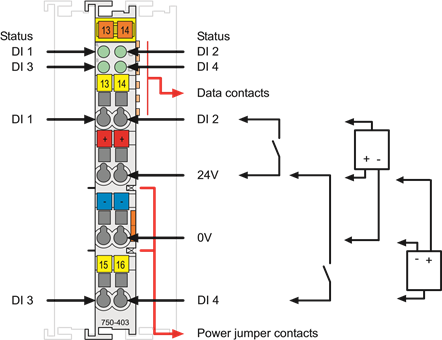

Afb. 2.1.1-1: 4-kanaals digitale ingangsmodule 750-403
Beschrijving
De digitale ingangsmodule 750-403 ontvangt stuursignalen van digitale veldapparaten (sensoren, schakelaars, enz.).
De module is een 2- tot 3-geleider apparaat en heeft 4 ingangskanalen. Er kunnen direct twee sensoren op de module worden aangesloten.
Twee 3-geleider sensoren kunnen bijvoorbeeld direct worden aangesloten met behulp van aansluiting 24V, 0V en signaalingang DI1 of DI2. Voor de aansluiting van meer sensoren op signaalingangen DI3 en DI4 is een veldzijde aansluitmodule (750-614) nodig voor 24V en voor 0V, indien nodig.
Elke ingangsmodule heeft een RC-ruisonderdrukkingsfilter met een tijdconstante van 0,2 ms.
De status van de ingangskanalen wordt aangegeven via status-LED's.
Een optocoupler wordt gebruikt voor elektrische isolatie tussen de bus en de veldzijde.
Weergave-elementen
Elke configuratie van de ingangsmodules is mogelijk bij het ontwerpen van de veldbusknoop. Groepering van moduletypen is niet nodig.
De veldzijdige voedingsspanning van 24V voor de ingangsmodule is afgeleid van aangrenzende I/O-modules of van een voedingsmodule. De voedingsspanning voor de veldzijde wordt automatisch gemaakt via de afzonderlijke I/O-modules door middel van stroombrugcontacten.
De maximale stroom van de interne stroombrugcontacten is 10 A. Bij het configureren van het systeem is het belangrijk om de maximale/somstroom niet te overschrijden. Mocht dit echter het geval zijn, dan moet er een andere voedingsmodule worden toegevoegd.
De digitale ingangsmodule 750-403 kan worden gebruikt met alle koppelaars/controllers van het WAGO-I/O-SYSTEM 750.
Weergave-elementen
Afb. 2.1.1-2: Weergave-elementen
| LED | Kanaal | Aanduiding | Staat | Functie |
| Een groene | 1 | Status DI 1 | uit | Ingang DI 1: Signaalspanning (0) |
| aan | Ingang DI 1: Signaalspanning (1) | |||
| C groen | 2 | Status DI 2 | uit | Ingang DI 2: Signaalspanning (0) |
| aan | Ingang DI 2: Signaalspanning (1) | |||
| B groen | 3 | Status DI 3 | uit | Ingang DI 3: Signaalspanning (0) |
| aan | Ingang DI 3: Signaalspanning (1) | |||
| D groen | 4 | Status DI 4 | uit | Ingang DI 4: Signaalspanning (0) |
| aan | Ingang DI 4: Signaalspanning (1) |
Schematisch diagram
Afb. 2.1.1-3: 4-kanaals digitale ingangsmodule 750-403
Technische gegevens
| Modulespecifieke gegevens | |
| Aantal ingangen | 4 |
| Stroomverbruik (intern) | 7,5 mA |
| Nominale spanning | DC 24 V (-25%... +30%) |
| Signaalspanning (0) | DC -3 V tot +5 V |
| Signaalspanning (1) | DC 15 V tot 30 V |
| Ingangsfilter | 0,2 ms |
| Stroomvoorziening typ. | 4,5 mA |
| Isolatie | 500 V (Systeem/Veld) |
| Interne bitbreedte | 4 bit |
| Afmetingen (mm) B x H x L | 12 x 64* x 100 * vanaf de bovenrand van de 35 DIN-rail |
| Gewicht | ca. 50 g |
| Normen en voorschriften (zie hoofdstuk 2.2 van de handleiding van de koppelaar/controller) | |
| EMC-immuniteit tegen storingen (CE) | volgens EN 61000-6-2 (01) |
| EMC-emissie van storingen (CE) | volgens EN 61000-6-3 (01) |
| EMC-immuniteit tegen storingen (Scheepsbouw) | volgens Germanischer Lloyd (01) |
| EMC-emissie van storingen (Scheepsbouw) | volgens Germanischer Lloyd (01) |
Procesafbeelding
| Goedkeuringen (zie hoofdstuk van de handleiding van de koppelaar/controller) | ||
 | CULUS (UL508) | |
 | ABS (American Bureau of Shipping) | |
 | BV (Bureau Veritas) | |
 | DNV (Det Norske Veritas) | Cl. B |
 | GL (Germanischer Lloyd) | Cat. A, B, C, D |
 | KR (Korean Register of Shipping) | |
 | LR (Lloyd's Register) | Env. 1, 2, 3, 4 |
| NKK (Nippon Kaiji Kyokai) | ||
 | RINA (Registro Italiano Navale) | |
| | CULUS (UL1604) | Class I Div2 ABCD T4A |
 | KEMA | II 3 G EEx nA II T4 |
 | Conformiteitsmarkering | |
Meer informatie
Gedetailleerde verwijzingen naar de goedkeuringen zijn opgenomen in het document "Overzicht
Goedkeuringen WAGO-I/O-SYSTEM 750", die u kunt vinden op de CD-ROM ELECTRONICC Tools and Docs (artikelnummer: 0888-0412) of op internet onder: www.wago.com
Documentatie WAGO-I/O-SYSTEM 750 Systeembeschrijving
Procesafbeelding
| Invoerbit | B3 | B2 | B1 | B0 |
| Betekenis | Signaalstatus DI 4 Kanaal 4 | Signaalstatus DI 3 Kanaal 3 | Signaalstatus DI 2 Kanaal 2 | Signaalstatus DI 1 Kanaal 1 |
