SFA Sanicom 1 / 2 Handleiding

TOEPASSING

Sanicom® is een hefinstallatie voor afvalwater afkomstig van gootstenen, wasmachines, vaatwassers, douches of baden en wastafels, voor privé- of commerciële toepassingen (restaurants, kapsalons,...).
Het apparaat heeft een hoog prestatieniveau en is veilig en betrouwbaar, mits alle installatie- en onderhoudsvoorschriften in deze handleiding strikt worden nageleefd.

BESCHRIJVING

WERKINGSPRINCIPE

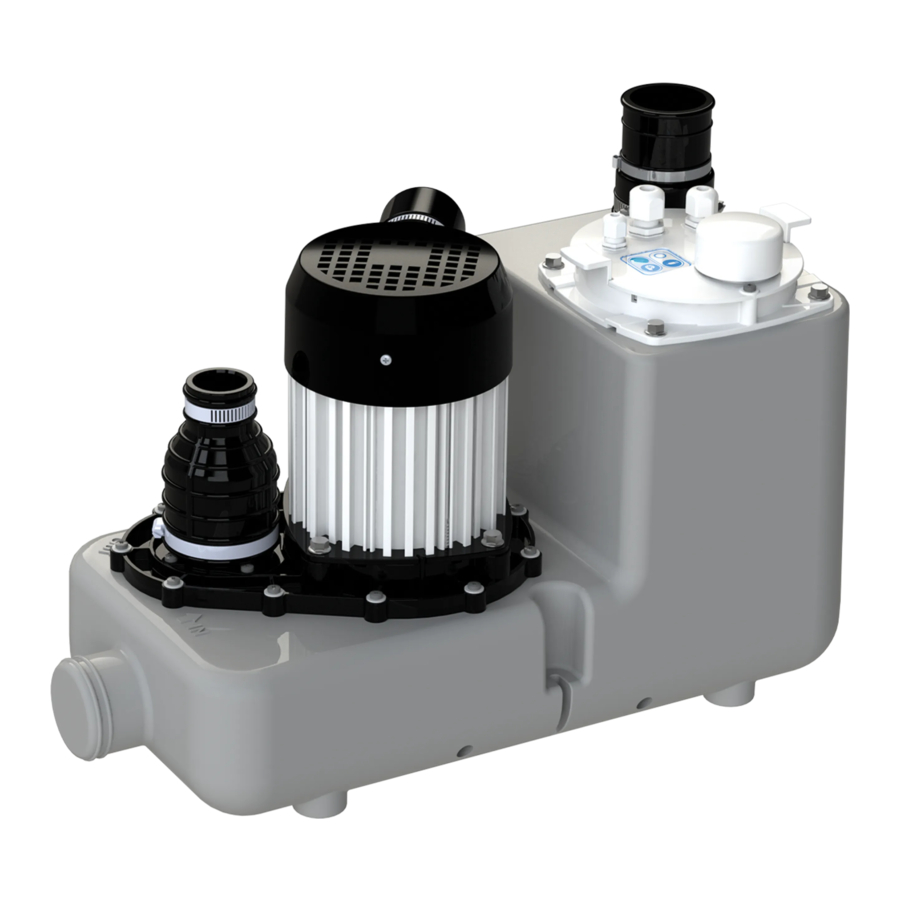

Sanicom® 1 bevat 1 pomp.
De tank is uitgerust met 2 buizen, één voor de motoractivering en de tweede voor het alarmsysteem.
Sanicom® 2 bevat twee onafhankelijke pompen. Beide pompen werken afwisselend om een gelijkmatige slijtage te garanderen. In geval van overbelasting werken beide motoren tegelijkertijd (of als één pomp uitvalt, neemt de andere het over).
De tank is uitgerust met drie dompelbuizen, waarvan er twee de motoractivering regelen en de derde het alarmsysteem.

TECHNISCHE GEGEVENS

INSTALLATIE

De installatie van de Sanicom® moet voldoen aan de EN12056-4 normen. Alle werkzaamheden om de apparatuur te installeren, in bedrijf te stellen en te onderhouden moeten worden uitgevoerd door een gekwalificeerde vakman.

MONTAGE

• De ruimte waarin Sanicom® is geïnstalleerd, moet groot genoeg zijn om minstens 600 mm rond het apparaat vrij te laten voor eenvoudig onderhoud. Deze ruimte moet goed verlicht en geventileerd zijn, mag nooit onder water staan en moet beschermd zijn tegen vorst.
• Er moeten afsluiters worden gemonteerd op de toevoerleidingen en de afvoerleidingen om het apparaat te isoleren in geval van onderhoud.
• Deze afvoerleiding moet zo zijn ontworpen dat terugstroming vanuit het riool wordt voorkomen. Terugstroming wordt vermeden door het installeren van een anti-terugstroomlus die zich boven het terugstroomniveau bevindt.
  OPMERKING: TENZIJ LOKAAL ANDERS VERMELD, KOMT HET TERUGSTROOMNIVEAU OVEREEN MET HET NIVEAU VAN DE WEG OF BESTRATING,...
• Het pompstation moet altijd worden geventileerd, zodat de tank altijd op atmosferische druk staat. De ventilatie moet volledig vrij zijn en de lucht moet in beide richtingen kunnen stromen (geen membraanklep gemonteerd). Niet aansluiten op een mechanisch gestuurde ventilator.

ELEKTRISCHE AANSLUITING

Maak de elektrische aansluiting pas als de laatste aansluitingen zijn voltooid

INBEDRIJFSTELLING

Nadat de leidingen en elektrische aansluitingen zijn gemaakt, controleert u of de aansluitingen waterdicht zijn door water achtereenvolgens door elke gebruikte inlaat te laten stromen. Zorg ervoor dat het apparaat correct werkt door minstens twee startcycli met water uit te voeren om het systeem te testen.

GEBRUIK

Sanicom® is ontworpen voor het afvoeren van grijs water afkomstig van gootstenen, wasmachines, vaatwassers, douches of baden en wastafels. Sanicom® kan warm water wegpompen.
Gooi geen geconcentreerde chemische producten (zuren, oplosmiddelen, basen, oxidatiemiddelen, reductiemiddelen, enz.) in sanitair dat is aangesloten op de Sanicom®.
Stop bij stroomuitval alle watertoevoer naar de apparaten die op de Sanicom® zijn aangesloten.
Bij lozing van vette afvalstoffen is het gebruik van een ontvettingsbak essentieel.

WERKING VAN DE BEDIENINGSKAST

SANICOM 1: WERKING VAN HET BEDIENINGSPANEEL

1. Algemene alarmen
   Netalarm:
   Als de LED uit is, is er geen stroomvoorziening.
   Niveau-alarm:
   Als het waterniveau in het apparaat abnormaal hoog is, activeert de microswitch van de dompelbuis op hoog niveau de motor en gaat de alarm-LED rood branden. Als deze LED rood knippert, duidt dit op een detectieprobleem voor het normale waterniveau (lange dompelbuis).
   Tijdsalarm:
   Als de motor langer dan 1 minuut continu draait, gaat de rode alarm-LED branden.

2. Alarm resetten
   Met de knop op het bedieningspaneel kunt u de rode LED alleen uitschakelen (deze wordt groen) als het probleem dat het alarm heeft veroorzaakt, is opgelost.

SANICOM 2: WERKING VAN DE EXTERNE BEDIENINGSKAST

1. Algemene alarmen
   Netalarm:
   In geval van stroomuitval (of bij het loskoppelen van het apparaat): de zoemer wordt geactiveerd + de rode alarm-LED gaat branden + de gele net-LED knippert.
   Niveau-alarm:
   Als het waterniveau in het apparaat abnormaal hoog is: de zoemer wordt geactiveerd + de rode alarm-LED gaat branden + beide motoren starten. Als deze LED rood knippert, duidt dit op een detectieprobleem voor het normale waterniveau (lange dompelbuis).
   Tijdsalarm:
   Als een van de twee motoren langer dan 1 minuut draait: de zoemer wordt geactiveerd + de rode alarm-LED gaat branden + de andere motor start.

2. Algemene alarmreset
   Als het probleem dat een alarm hierboven heeft veroorzaakt verdwijnt, stopt de zoemer, maar de rode alarm-LED blijft branden tot de volgende normale cyclus.
   Een van de twee toetsen op het bedieningspaneel stopt in ieder geval de zoemer, maar schakelt de rode LED alleen uit als het probleem dat het alarm heeft veroorzaakt, is opgelost. De alarmen van de externe kast blijven ook actief totdat het probleem is opgelost. Dit voorkomt dat het systeem in gebreke blijft «achtergelaten».
   OPMERKING: Optie voor aansluiting op een extern alarm (Sanicom®2).
   Optie om het alarmsignaal te externaliseren. Droog contact (geen spanning) NO (normaal open) bediend door een relais. Het alarmcontact kan worden aangesloten op een systeem met voeding. Dit contact sluit zodra het station in alarmmodus staat (behalve in het geval van een gebiedsalarm) en blijft gesloten zolang het alarm klinkt.


NORM

Deze apparatuur voldoet aan de EN 12050-2 norm (Hefinstallatie voor afvalwater dat geen fecaliën bevat) en de Europese Laagspanningsrichtlijn.

INSPECTIE EN ONDERHOUD

1. Inspectie
   De juiste werking van het afvalwaterpompstation moet eenmaal per maand door de gebruiker worden gecontroleerd, waarbij minstens twee startcycli moeten worden waargenomen.
2. Onderhoud
   Het pompstation moet regelmatig worden onderhouden door een gekwalificeerd persoon. De intervallen moeten:
   • Elke 3 maanden voor pompstations die zijn geïnstalleerd in commerciële gebouwen
   • Elke 6 maanden voor pompstations die zijn geïnstalleerd in collectieve gebouwen
   • Eén keer per jaar voor pompstations die zijn geïnstalleerd in individuele woningen Tijdens het onderhoud moet het volgende worden gedaan:
     1. Controleer de waterdichtheid van de aansluitingen door de leidingen van en naar het pompstation te controleren
     2. Activeer de schuifafsluiters, controleer hun soepele werking en hun waterdichtheid (smeer indien nodig)
     3. Open en reinig het terugslagklepsysteem, controleer of het correct functioneert
     4. Reinig het pompsysteem en de aansluitingen ervan, controleer de waaier en het snijsysteem (voor hakselpompen)
     5. Reinig de binnenkant van de opvangtank
     6. Controleer visueel de functies van de elektrische bedieningskast van het pompstation.
        Nadat de controles zijn uitgevoerd, start u het pompstation opnieuw op in overeenstemming met de instructies in de handleiding om de goede werking te controleren.
        Er moet een rapport worden opgesteld met een beschrijving van de controles en eventuele opmerkelijke punten.
        Als er niet-conformiteiten worden geconstateerd die niet kunnen worden opgelost, moet de gekwalificeerde persoon die verantwoordelijk is voor het onderhoudswerk de gebruiker van het pompstation onmiddellijk informeren.
3. Onderhoudscontract
   Het wordt gebruikers aangeraden om een onderhoudscontract af te sluiten voor regelmatig onderhoud en controle.

GIDS VOOR HET OPSPOREN VAN STORINGEN

KOPPEL HET STATION LOS VOOR ELKE INTERVENTIE!

Alarm op Sanicom® 1 apparaat:

Alarm op de Sanicom® 2 bedieningskast:

DEMONTAGE

INSTRUCTIES UITSLUITEND GERESERVEERD VOOR GEKWALIFICEERDE VAKMENSEN
Als een van de motoren niet correct kan worden bediend, kan het gebruik van die motor worden "uitgeschakeld" door de bijbehorende schakelaar op de printplaat in te stellen (P1, P2: Schakelaars 1 en 2 voor motoren 1 en 2).
De motor die aldus "uitgeschakeld" is, kan worden verwijderd. Het apparaat werkt op de andere motor.

DEFINITIE VAN WAARSCHUWINGSSIGNALEN
Waarschuwing die wijst op een risico voor de machine of de bediener.
Waarschuwing die wijst op de aanwezigheid van een risico van elektrische oorsprong
KOPPEL HET STATION LOS VOOR ELKE INTERVENTIE!
