EINHELL TE-DY 18 Li Handleiding

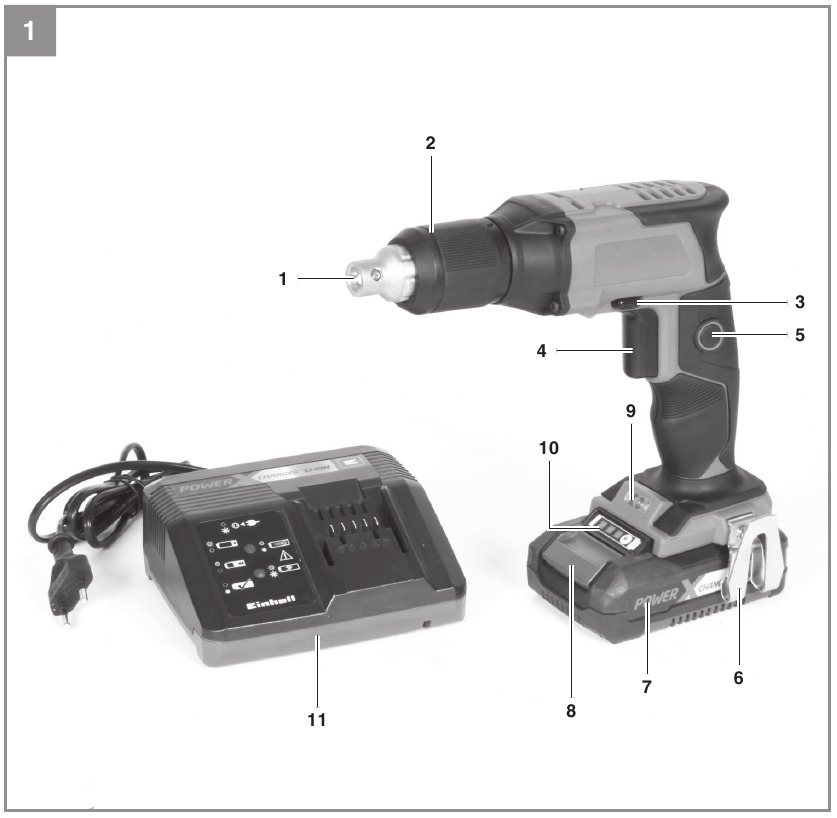

Indeling en meegeleverde artikelen

Indeling

1. Schroefdiepte-aanslag
2. Diepte-instelring
3. Omschakelaar
4. Aan/uit-schakelaar
5. Vergrendelknop
6. Afneembare houdclip
7. Accupack (niet meegeleverd)
8. Pushlock-knop
9. Ledlamp
10. Accu-laadniveau-indicator
11. Oplader (niet meegeleverd)

Meegeleverde artikelen

Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of de verkooppunt waar u uw aankoop hebt gedaan, en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.

• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Accu-gipsplaatschroevendraaier
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De schroevendraaier is ontworpen voor het vastschroeven van gipsplaat- en spaanplaatpanelen in gipsplaatconstructies.
De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Motorvoeding: 18 V DC
Onbelast toerental: 0-4000 rpm
Werking met de klok mee en tegen de klok in: Ja
Bitopname: ¼" (6,35 mm)
Gewicht: 1,0 kg

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten conform EN 62841.
L_pA geluidsdrukniveau 73,4 dB(A)
K_pA onzekerheid 3 dB
L_WA geluidsvermogensniveau 84,4 dB(A)
K_WA onzekerheid 3 dB

Draag oorkappen.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841.

Schroeven zonder hamerwerking
Trillingsemissiewaarde a_h = 1,148 m/s² K onzekerheid = 1,5 m/s²
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten conform een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Residuele risico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde residuele risico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Beperk de tijd die nodig is om de klus te klaren.
Bij het overwegen van de totale tijd moeten alle stappen in de taakcyclus in aanmerking worden genomen (bijvoorbeeld tijden waarin elektrische gereedschappen zijn uitgeschakeld en tijden waarin gereedschappen zijn ingeschakeld maar geen werk doen, d.w.z. wanneer ze zonder belasting draaien).

Voordat u de apparatuur start

Zorg ervoor dat u de volgende informatie leest voordat u de accu-slagboormachine gaat gebruiken:

1. Laad de accupack op met de meegeleverde oplader.
2. Gebruik alleen schroevendraaierbits die geschikt zijn voor de taak en in perfecte staat verkeren.
3. Controleer voordat u begint met schroeven in muren en metselwerk op verborgen elektrische bedrading, gasleidingen en waterleidingen.

Opmerking:
De schroevendraaier is uitgerust met een klauwkoppeling. De spil begint pas te draaien als de schroef in het werkstuk wordt geduwd.

Bediening

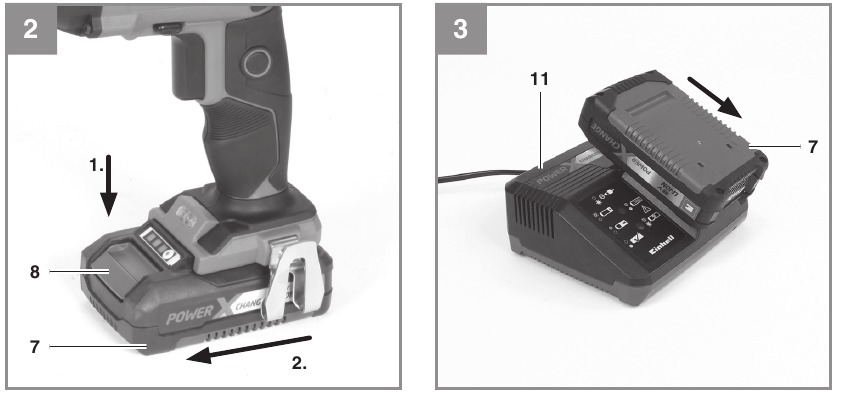

Het Li-accupack opladen

1. Verwijder het accupack (7) van de handgreep. Druk hiervoor de vergrendelknop (8) omlaag.
2. Controleer of uw netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje van de acculader. Steek de stekker van de oplader (11) in het stopcontact. De groene led begint te knipperen.
3. Schuif het accupack op de acculader.

De sectie (Laderindicator) bevat een tabel met uitleg over wat de led-indicatoren op de lader betekenen. Als het accupack niet oplaadt, controleer dan:

• of er spanning op het stopcontact staat, en
• of er goed contact is met de oplaadcontacten van de oplaadeenheid.

Als het accupack nog steeds niet oplaadt, stuur dan

• de oplader en de oplaadadapter
• en het accupack naar ons klantenservicecentrum.

Om ervoor te zorgen dat items correct worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, kunt u contact opnemen met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.
Zorg er bij het verzenden of weggooien van batterijen en draadloos gereedschap altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.
Om ervoor te zorgen dat het accupack lang meegaat, moet u het tijdig opladen. U moet het accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat het accupack nooit volledig ontladen. Dit zal een defect veroorzaken.

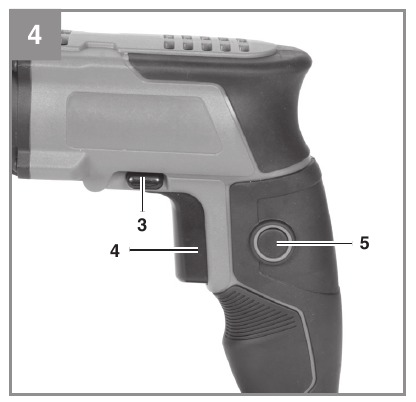

Omschakelaar

(Afb. 4 / item 3)
De schuifschakelaar boven de aan/uit-schakelaar is voor het instellen van de draairichting van de accuschroevendraaier en om te voorkomen dat de accuschroevendraaier per ongeluk wordt ingeschakeld. U kunt kiezen tussen rechtsom en linksom draaien. Om schade aan de tandwielen te voorkomen, mag de draairichting alleen worden gewijzigd wanneer de apparatuur stilstaat. Wanneer de schuifschakelaar in de middelste stand staat, is de aan/uit-schakelaar geblokkeerd.

Aan/uit-schakelaar

(Afb. 4 / item 4)
Traploze snelheidsregeling is mogelijk met de aan/uit-schakelaar. Hoe verder u de schakelaar indrukt, hoe hoger de snelheid van de accuschroevendraaier.

Inschakelen:
Druk op de aan/uit-schakelaar (4).

Continu bedrijf:
Zet de aan/uit-schakelaar (4) vast met de vergrendelknop (5).

Uitschakelen:
Druk kort op de aan/uit-schakelaar (4) of laat deze los.

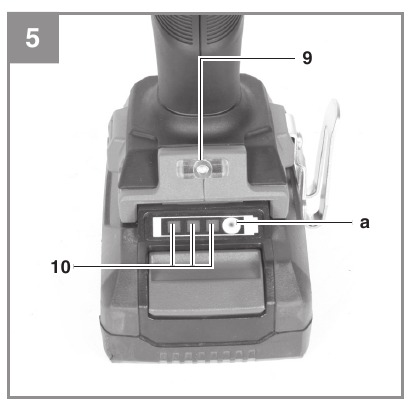

Acculaadniveau-indicator

(Afb. 5 / item 10)
Druk op de schakelaar voor de acculaadniveau-indicator (a). De acculaadniveau-indicator (10) gebruikt 3 led's om de laadstatus van de accu weer te geven.

Alle 3 led's branden:
De accu is volledig opgeladen.

2 of 1 led(s) branden:
De accu heeft nog voldoende resterende lading.

1 led knippert:
De accu is leeg – u moet de accu opladen.

Alle led's knipperen:
De accutemperatuur is te laag. Verwijder de accu uit het apparaat en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Ledlicht

(Afb. 5 / item 9)
Het ledlicht (9) kan worden gebruikt bij slechte lichtomstandigheden om het werkgebied te verlichten. Het ledlicht (9) gaat automatisch branden zodra u op de aan/uit-schakelaar (4) drukt.

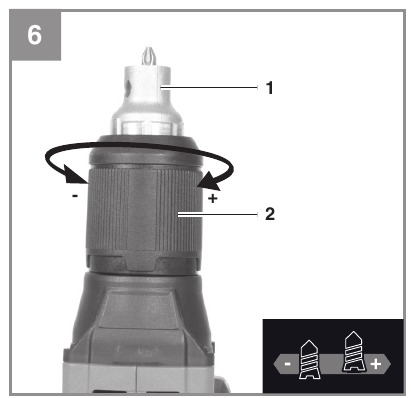

De schroefdiepte instellen

De diepte-instellingsring (2) biedt vergrendelingsinstellingen voor het vooraf selecteren van de diepte waarop de schroef in het werkstuk wordt geschroefd.

De beste manier om de vereiste diepte-instelling vast te stellen, is door een schroeftest uit te voeren. Druk de punt van de schroef stevig tegen het betreffende materiaal totdat de schroefdieptestop (1) tegen het werkstuk komt en de koppeling loskomt.

Het gereedschapsinzetstuk vervangen

Om het gereedschapsinzetstuk te vervangen, draait u de schroefdieptestop (1) met de diepte-instellingsring (2) naar de maximale schroefdiepte en trekt u het gereedschapsinzetstuk naar voren (gebruik indien nodig een tang).

Schroeven

Het is het beste om zelfcentrerende schroeven te gebruiken (bijv. Torx, kruiskopschroef), omdat u hiermee veilig en betrouwbaar kunt werken. Zorg er altijd voor dat het gebruikte gereedschapsinzetstuk dezelfde grootte en vorm heeft als de schroef.

Afneembare houdclip

(Afb. 1 / item 6)
Wanneer de houdclip (6) is gemonteerd, kan het apparaat bijvoorbeeld aan een riem worden bevestigd. De afneembare houdclip kan aan de linker- of rechterkant van de apparatuur worden geschroefd. Het is optioneel – het hoeft niet te worden bevestigd als u het niet nodig hebt.

Reiniging, onderhoud en bestellen van reserveonderdelen

Haal altijd het accupack eruit voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, luchtroosters en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas het met perslucht op lage druk.
• We raden aan het apparaat direct na elk gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Neem contact op met de dealer bij u in de buurt of neem contact op via het bedrijf www.zinsano.com
LINE: @zinsano of scan deze QR-code

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.
Het geheel of gedeeltelijk herdrukken of reproduceren op andere wijze van documentatie en papieren die bij producten worden geleverd, is alleen toegestaan met de uitdrukkelijke toestemming van Einhell Germany AG.
Onder voorbehoud van technische wijzigingen.

Laderindicator

Indicatorstatus		Uitleg en acties
Rode led	Groene led
Uit	Knipperend	Klaar voor gebruik De oplader is aangesloten op het elektriciteitsnet en is klaar voor gebruik; er zit geen accupack in de oplader
Aan	Uit	Opladen De oplader laadt het accupack op in snellaadmodus. De oplaadtijden worden direct op de oplader weergegeven. De werkelijke oplaadtijden kunnen enigszins afwijken van de aangegeven oplaadtijden, afhankelijk van de bestaande acculading.
Uit	Aan	De accu is opgeladen en klaar voor gebruik. (KLAAR VOOR GEBRUIK) De unit schakelt vervolgens over naar een voorzichtige oplaadmodus totdat de accu volledig is opgeladen. Laat hiervoor de oplaadbare accu ongeveer 15 minuten langer op de oplader liggen. Actie: Haal het accupack uit de oplader. Koppel de oplader los van de netvoeding.
Knipperend	Uit	Aangepast opladen De oplader bevindt zich in een voorzichtige oplaadmodus. Om veiligheidsredenen wordt het opladen minder snel uitgevoerd en duurt het langer. De redenen kunnen zijn: De oplaadbare accu is lange tijd niet gebruikt. De accutemperatuur ligt buiten het ideale bereik. Actie: Wacht tot het opladen is voltooid; u kunt het accupack nog steeds blijven opladen.
Knipperend	Knipperend	Storing Opladen is niet meer mogelijk. Het accupack is defect. Actie: Laad nooit een defect accupack op. Haal het accupack uit de oplader.
Aan	Aan	Temperatuurstoring Het accupack is te warm (bijv. door direct zonlicht) of te koud (onder 0°C). Actie: Verwijder het accupack en bewaar het een dag op kamertemperatuur (ongeveer 20°C).

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld. Hun contactgegevens zijn ook op het garantiecertificaat te vinden. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aanschaf van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Registreer de productgarantie van Einhell merkproducten. Klanten moeten de QR-code van het serienummer in het product of de QR-code op de doos scannen, voor een extra garantie van 6 maanden voor de hele batterij en batterijlader
(Opmerking: promotie is onderhevig aan wijzigingen zonder voorafgaande kennisgeving. Neem contact op met het bedrijf en de dealers in de buurt. home) op https://www.zinsano.com/
Scan de QR-code van het serienummer in het product of de QR-code op de doos
Voor vragen over het gebruik van de tool scant u de QR-code, voegt u Line toe en voegt u vrienden toe om productproblemen te melden via LINE.
Vraag informatie, meld product, adviseer Hoe het product te gebruiken en andere diensten Neem contact op met het servicecentrum.

Veiligheid

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag gehoorbescherming. De impact van lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het werken met hout en andere materialen. Gebruik het apparaat nooit om te werken met materialen die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, schilfers en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bewaar de accu's alleen in een droge ruimte bij een omgevingstemperatuur tussen +10 °C en +40 °C. Plaats alleen opgeladen accu's in de opslag (minimaal laadniveau: 40%).

W anneer u de apparatuur gebruikt, moeten enkele veiligheidsmaatregelen worden nageleefd om verwondingen en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie altijd beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specifi caties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
