EINHELL TH-CD 12 Li Handleiding

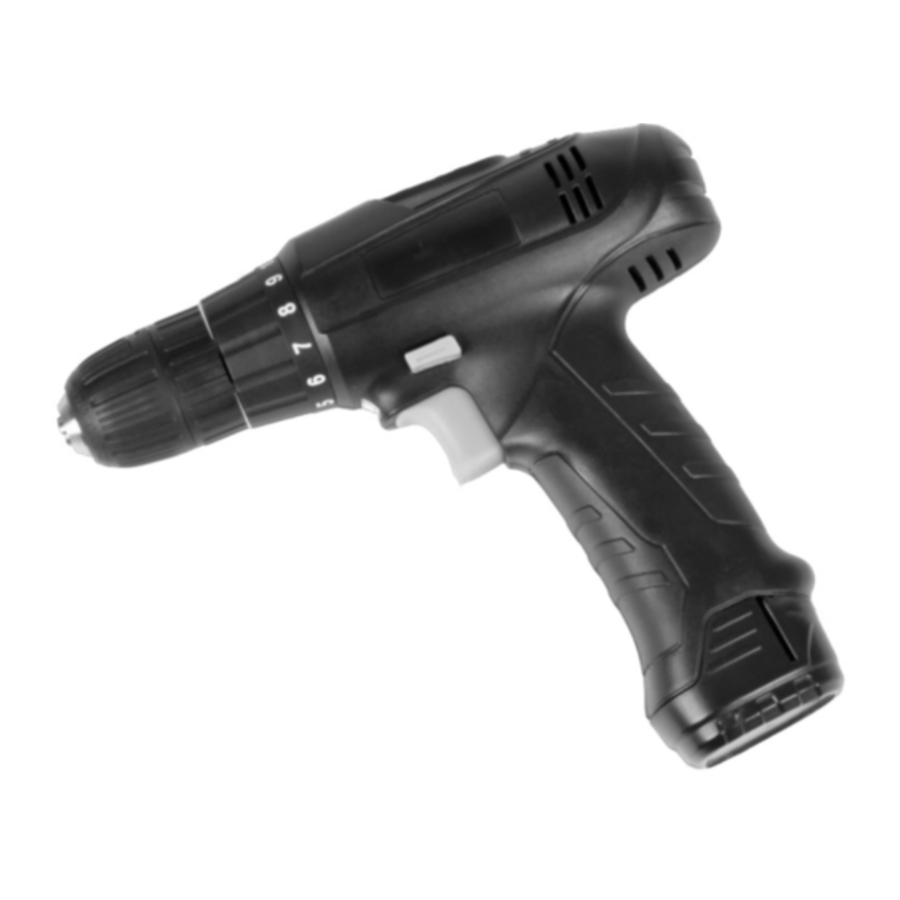

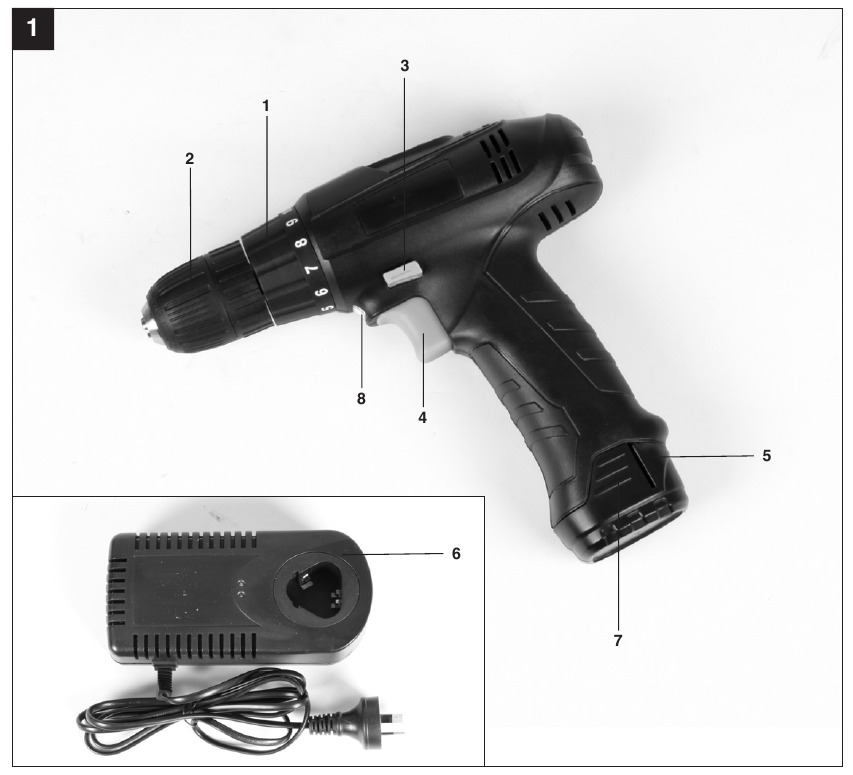

Indeling

1. Torque selector (koppelkeuzeschakelaar)
2. Quick-change drill chuck (snelspanboorhouder)
3. Changeover switch (omschakelaar)
4. ON/OFF switch (AAN/UIT-schakelaar)
5. Battery pack (accupack)
6. Battery charger (acculader)
7. Pushlock button (drukknop)
8. LED lamp (ledlamp)

Meegeleverde artikelen

• Open de verpakking voorzichtig en haal de apparatuur eruit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er is gevaar voor inslikken of verstikking!

• Accuboormachine/schroevendraaier
• Accupack
• Acculader
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De accuboormachine/schroevendraaier is ontworpen voor het vast- en losdraaien van schroeven, evenals voor het boren in hout, metaal en kunststof.
De machine mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook, veroorzaakt als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Geluid en trillingen

Geluid- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.

Draag oorbeschermers.
De impact van lawaai kan gehoorschade veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Boren in beton
Trillingsemissiewaarde a_h ≤ 2,5 m/s²
K onzekerheid = 1,5 m/s²

Schroeven zonder hamerwerking
Trillingsemissiewaarde a_h ≤ 2,5 m/s²
K onzekerheid = 1,5 m/s²

Aanvullende informatie voor elektrische gereedschappen

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.
De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.
De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorschade als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende langere tijd wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

Zorg ervoor dat u de volgende informatie leest voordat u uw accuschroevendraaier voor de eerste keer gebruikt:

1. Laad het accupack alleen op met de meegeleverde oplader.
2. Gebruik alleen scherpe boren en schroevendraaierbits die geschikt zijn voor het doel en in perfecte staat verkeren.
3. Controleer altijd op verborgen elektrische kabels en gas- en waterleidingen bij het boren en schroeven in muren.

Werking

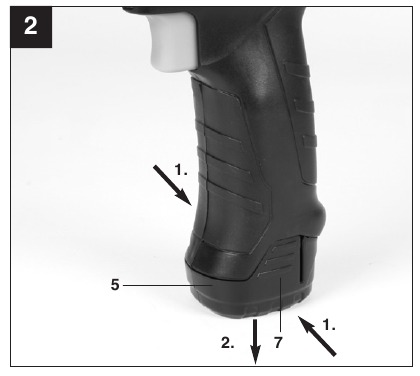

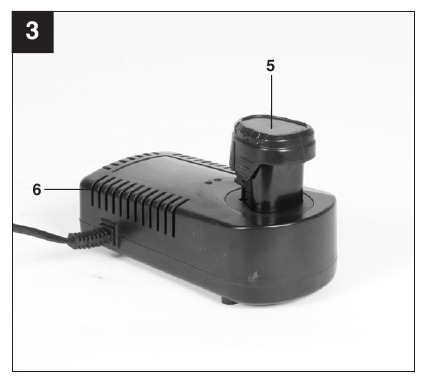

De Li-accu opladen (afb. 2-3)
De accu is beveiligd tegen diepteontlading. Een geïntegreerd beveiligingscircuit schakelt het apparaat automatisch uit als de accu leeg is. In dat geval draait de bitkop niet meer.

Druk niet meer op de AAN/UIT-schakelaar als het beveiligingscircuit in werking is getreden. Dit kan de accu beschadigen.

1. Neem de accu (5) van de handgreep af door aan de linker- en rechterkant op de vergrendelingstoetsen (7) te drukken.
2. Controleer of uw netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje van de oplader. Steek de stekker van de oplader (6) in het stopcontact. De groene led begint dan te knipperen.
3. Steek de accu (5) in de oplader (6).
4. In hoofdstuk 11 "Opladerindicator" vindt u een tabel met een uitleg van de ledindicator op de oplader.

Als de accu niet wordt opgeladen, controleer dan het volgende:

• of er spanning op het stopcontact staat
• en controleer het juiste contact met de laadcontacten in de oplader.

Als de accu nog steeds niet wordt opgeladen, stuur dan

• de oplader
• en de accu

naar onze klantenservice.
Om ervoor te zorgen dat de accu lang meegaat, dient u deze tijdig op te laden. U moet de accu opladen wanneer u merkt dat het vermogen van het snoerloze apparaat afneemt. Ontlaad de accu nooit volledig. Dit zal leiden tot een defect.

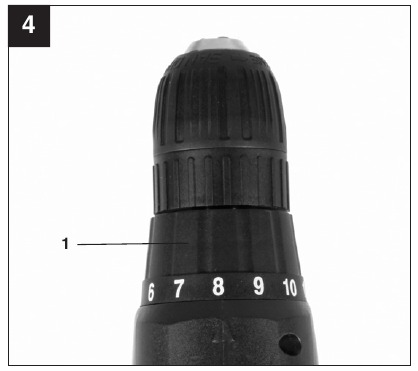

Draaimoment instellen (afb. 4 / onderdeel 1)
De accuschroevendraaier is uitgerust met een mechanische draaimomentselector.
Het draaimoment voor een specifieke schroefgrootte wordt geselecteerd met de instelring (1). Het juiste draaimoment is afhankelijk van verschillende factoren:

• van het type en de hardheid van het betreffende materiaal
• van het type en de lengte van de gebruikte schroeven
• van de eisen waaraan de schroefverbinding moet voldoen.

De koppeling ontkoppelt met een krakend geluid om aan te geven wanneer het ingestelde draaimoment is bereikt. Belangrijk! Het gereedschap moet stilstaan wanneer u het draaimoment instelt met de instelring.

Boren (afb. 4 / onderdeel 1)
Voor boorwerkzaamheden draait u de instelring naar de laatste stand "Drill" (Boren). In deze stand is de slipkoppeling inactief. Het maximale draaimoment is beschikbaar in de boormodus.

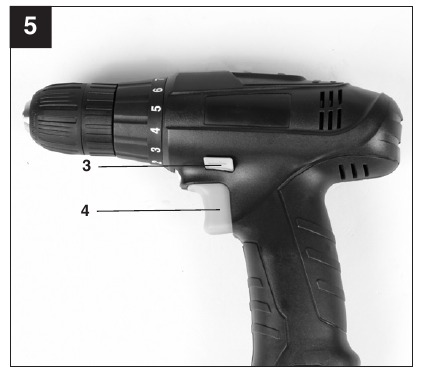

Vooruit-/achteruit schakelaar (afb. 5 / onderdeel 3)
Met de schuifschakelaar boven de aan/uit-schakelaar kunt u de draairichting van de accuboormachine/schroevendraaier selecteren en deze beveiligen tegen onbedoeld inschakelen. U kunt kiezen tussen draaien met de klok mee en tegen de klok in. Om schade aan de tandwielen te voorkomen, is het raadzaam om de draairichting alleen te wijzigen als het gereedschap stilstaat. De aan/uit-schakelaar is geblokkeerd wanneer de schuifschakelaar in de middelste stand staat.

Aan/uit-schakelaar (afb. 5 / onderdeel 4)
Traploze snelheidsregeling is mogelijk met de aan/uit-schakelaar. Hoe verder u de schakelaar indrukt, hoe hoger de snelheid van de accuboormachine/schroevendraaier.

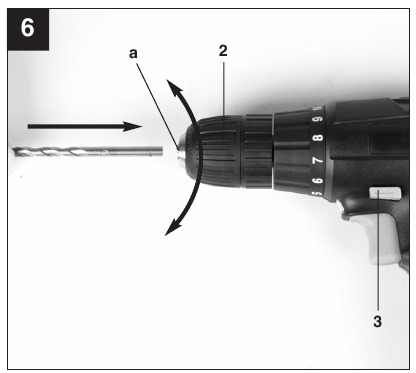

Het gereedschap vervangen (afb. 6)

Zet de omschakelaar (3) in de middelste stand wanneer u werkzaamheden aan de accuschroevendraaier uitvoert (bijvoorbeeld het gereedschap vervangen, onderhoudswerkzaamheden enz.).

• Open de boorkop (2). De opening van de boorkop (a) moet groot genoeg zijn om het gereedschap (boor of schroevendraaierbit) te kunnen vasthouden.
• Selecteer het juiste gereedschap. Duw het gereedschap zo ver mogelijk in de opening van de boorkop (a).
• Draai de boorkop (2) vast en controleer vervolgens of het gereedschap goed vastzit.

Schroeven
We raden aan om zelfcentrerende schroeven te gebruiken (bijv. Torx-schroeven, schroeven met verzonken kop) die zijn ontworpen voor betrouwbaar werken. Zorg ervoor dat u een bit gebruikt die qua vorm en grootte overeenkomt met de schroef. Stel het draaimoment, zoals elders in deze gebruiksaanwijzing beschreven, in op de grootte van de schroef.

Ledlamp (afb. 1/onderdeel 8)
De ledlamp (8) kan worden gebruikt om het gebied waar u wilt boren of schroeven extra te verlichten. De ledlamp (8) gaat automatisch branden zodra u op de AAN/UIT-schakelaar (4) drukt.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, luchtroosters en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur schoon met een schone doek of blaas deze schoon met perslucht bij lage druk.
• We raden u aan om het apparaat direct schoon te maken telkens wanneer u het hebt gebruikt.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen.

Onderhoud
Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen
Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.einhell.com.au

Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Oplaadindicator

Veiligheidsinformatie

Lees de bedieningsinstructies om het risico op letsel te verminderen.

Draag gehoorbescherming.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademmasker.
Er kan stof vrijkomen die schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril.
Vonken die tijdens het werken worden gegenereerd of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningshandleiding zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef hem dan ook deze bedieningsinstructies.
Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet naleven van deze instructies en de veiligheidsinformatie.

Raadpleeg het boekje dat bij de levering is inbegrepen voor de veiligheidsinstructies.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.
