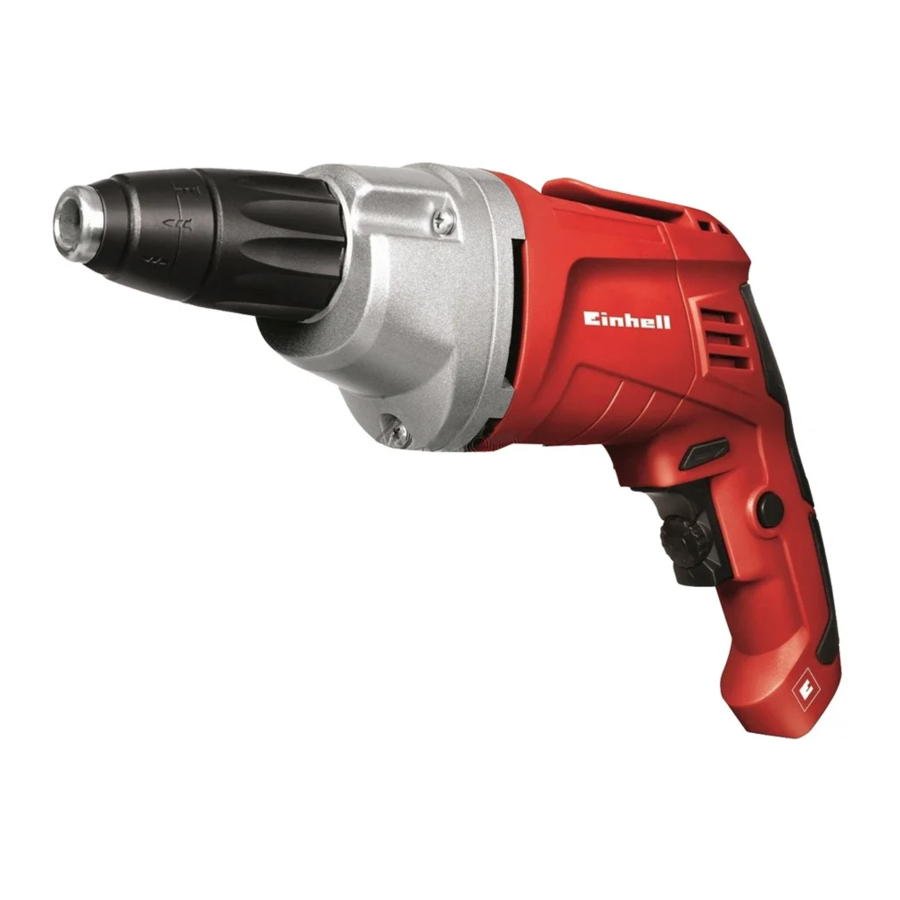

EINHELL TH-DY 500 E Handleiding

Veiligheidsmaatregelen

Lees de gebruiksaanwijzing om het risico op letsel te verminderen

Draag oorbeschermers. Het lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

"
Beschermingsklasse II

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Lay-out en meegeleverde artikelen

Lay-out

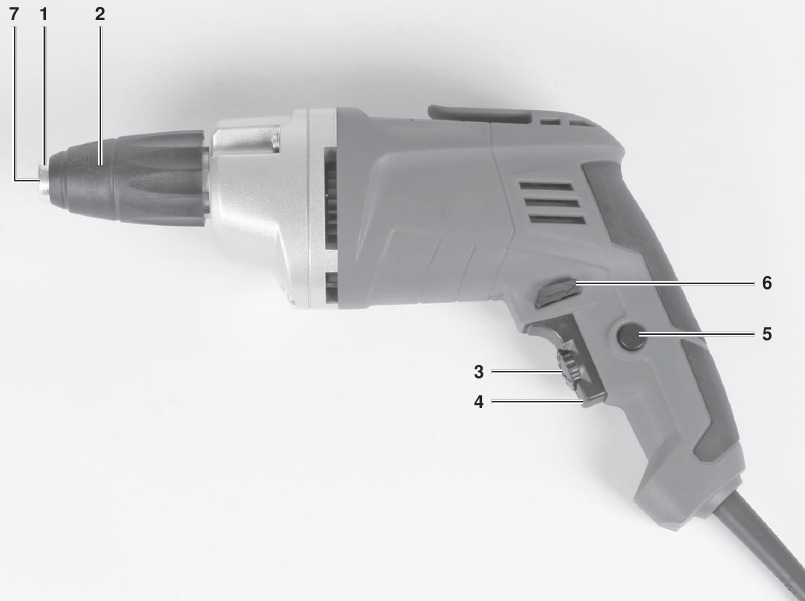

(Afb. 1)

1. Schroefdiepte-aanslag
2. Diepte-instellingsring
3. Snelheidsregelaar
4. Bedieningsschakelaar
5. Vergrendelknop
6. Omschakelaar
7. Boorkop

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan contact op met ons servicecentrum of de verkooppunt waar u uw aankoop heeft gedaan, uiterlijk binnen 5 werkdagen na aankoop van het product en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Gipsplaatschroefpistool
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De schroevendraaier is ontworpen voor het schroeven van gipsplaat- en spaanplaatpanelen in de droge sector.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 230 V~ 50 Hz
Vermogen: 500 W
Stationair toerental: 0 – 2200 tpm
Gereedschaphouder: 35 mm zeskant
Beschermingsklasse: II /
Max. schroefafmeting:5 x 50 mm
Gewicht: 1,9 kg

Geluid en trilling
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

L_pA geluidsdrukniveau: 82 dB(A)
K_pA onzekerheid: 3 dB
L_WA geluidsvermogensniveau: 93 dB(A)
K_WA onzekerheid: 3 dB

Draag oorbeschermers.
Het lawaai kan gehoorbeschadiging veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.

Schroeven zonder hamerwerking
Trillingsemissiewaarde ah ≤ 2,5 m/s²
K onzekerheid = 1,5 m/s²

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.

De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.

De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en lay-out van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

• Gebruik alleen schroefpistoolbits die geschikt zijn voor het doel en in een perfecte staat verkeren.
• Voordat u in muren en metselwerk begint te schroeven, moet u controleren op verborgen elektrische bedrading, gasleidingen en waterleidingen.
• Het schroefpistool is uitgerust met een klauwkoppeling. De spindel begint pas te draaien als de schroef in het werkstuk wordt geduwd.

De schroefdiepte instellen

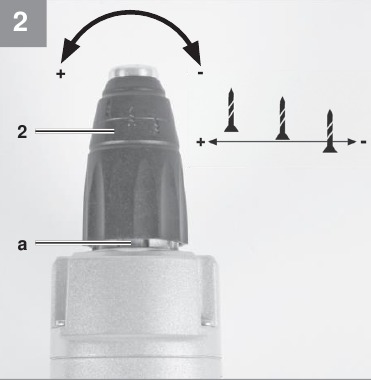

(Afbeelding 2)

Met behulp van de diepte-instellingsring (2) met vergrendelingsinstellingen kunt u de diepte waarop de schroef in het werkstuk wordt geschroefd, vooraf selecteren.
PLUS richting: grotere schroefdiepte
MINUS richting: kleinere schroefdiepte

De beste manier om de vereiste instelling te bepalen, is met een testschroef.
Druk de punt van de schroef stevig tegen het betreffende materiaal totdat de schroefdiepte-aanslag (1) tegen het werkstuk komt en de koppeling loskoppelt.

De schaal (a) kan dienen als een grove richtlijn als de diepte-instellingsring (2) zou bewegen of als er afwisselend meerdere schroefdieptes nodig zijn.

De gereedschapsinzet verwisselen

Om de gereedschapsinzet te verwisselen, draait u de schroefdiepte-aanslag (1) met de diepte-instellingsring (2) zo ver mogelijk naar de maximale schroefdiepte en trekt u de gereedschapsinzet naar voren (gebruik indien nodig een tang).

Schroefwerk

Het is raadzaam om zelfcentrerende schroeven te gebruiken (bijv. Torx, kruiskop) omdat u hiermee veilig en betrouwbaar kunt werken. Zorg er altijd voor dat de gebruikte gereedschapsinzet dezelfde grootte en vorm heeft als

Bediening

AAN/UIT-schakelaar

(Item 4)

Inschakelen:
Druk op de AAN/UIT-schakelaar (4)

Continue werking:
Beveilig de AAN/UIT-schakelaar (5) met de vergrendelknop (4).

Uitschakelen:
Druk kort op de AAN/UIT-schakelaar (4).

De snelheid aanpassen

(Item 4)

• U kunt de snelheid traploos variëren tijdens het gebruik van het gereedschap.
• Selecteer de snelheid door meer of minder druk uit te oefenen op de AAN/UIT-schakelaar (4).
• Selecteer de juiste snelheid: De meest geschikte snelheid is afhankelijk van het werkstuk, het type gebruik en de gebruikte boor.
• Lage druk op de AAN/UIT-schakelaar (4): Lagere snelheid (geschikt voor: kleine schroeven en zachte materialen)
• Grotere druk op de AAN/UIT-schakelaar (4): Hogere snelheid (geschikt voor grote/lange schroeven en harde materialen)

De snelheid vooraf selecteren

(Item 3)

• Met de snelheidsinstellingsring (3) kunt u de maximale snelheid definiëren. De AAN/UIT-schakelaar (4) kan alleen tot de gedefinieerde maximale snelheidsinstelling worden ingedrukt.
• Stel de snelheid in met behulp van de instellingsring (3) op de AAN/UIT-schakelaar (4).

Schakelaar met de klok mee/tegen de klok in

(tem 6)

• Wijzig de schakelaarstand alleen wanneer de boor stilstaat!
• Met de schuifschakelaar boven de AAN/UIT-schakelaar kunt u de draairichting van de schroevendraaier selecteren.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht op lage druk schoon.
• Wij raden u aan om het apparaat direct na elk gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels

Laat bij overmatige vonkvorming de koolborstels alleen controleren door een gekwalificeerde elektricien.

De koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien.

Onderhoud

Er zijn geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type eenheid
• Artikelnummer van de eenheid
• ID-nummer van de eenheid

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat worden genoemd, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL TH-DY 500 E Handleiding

Beschikbare talen
