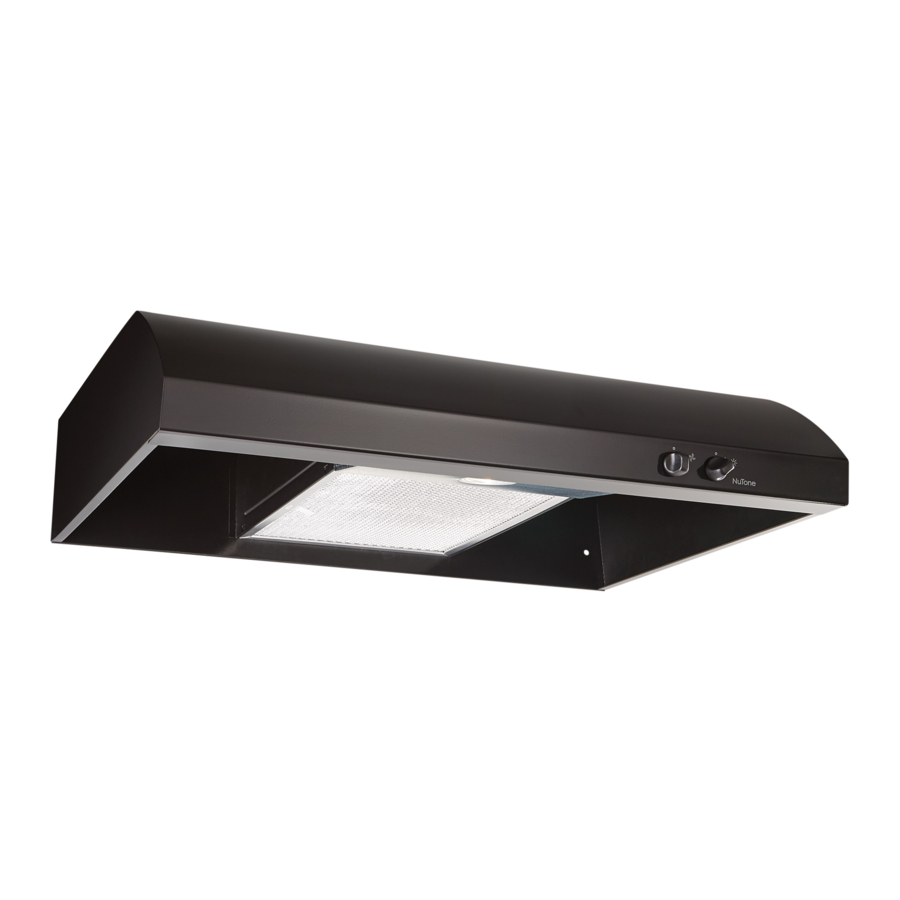

NuTone AR1 Series Handleiding

BENODIGDE GEREEDSCHAPPEN EN MATERIALEN

GEREEDSCHAPPEN

• Boormachine
• 1¼" vlinderboor
• Tang
• Platte en kruiskopschroevendraaier
• Meetlint of liniaal en potlood

ALLEEN voor installatie met afvoer:

• Decoupeerzaag
• Metalen kniptang

MATERIALEN

• Elektrische bedrading en benodigdheden van een type dat voldoet aan de plaatselijke voorschriften
• Dak- of muurkap
• Dakcement of kit
• Afvoerkanaal en metalen folie afvoertape

Alleen voor installatie op keukenkasten met uitsparingen aan de onderkant:

• Twee houten latten van 1" x 2" x 12" (ongeveer) (lokaal aan te schaffen)
• Vier platte houtschroeven van 1¼" lang (lokaal aan te schaffen) om de latten aan de onderkant van de kast te bevestigen

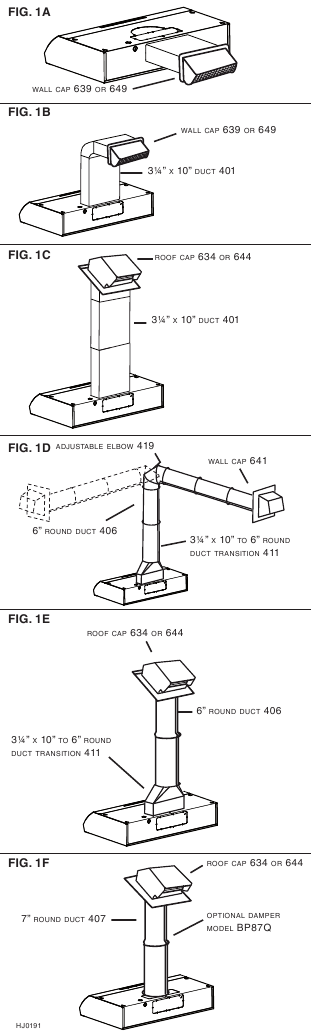

HET PLANNEN VAN DE INSTALLATIE VAN DE AFVOER

Begin met het plannen van de afvoer door te bepalen waar de afvoer tussen de afzuigkap en de buitenkant zal lopen. Gebruik voor de beste prestaties de kortst mogelijke afvoer en een minimum aantal bochten. Er zijn verschillende keuzes weergegeven - AFB. 1A - 1F.

Indien nodig kan een afzuigkap met een rechthoekige afvoer van 3¼" x 10" worden omgezet in een ronde afvoer door middel van een overgangsstuk.
AFB. 1A. Afvoer rechtstreeks door de muur (voor afzuigkappen die aan een buitenmuur zijn gemonteerd). Hier worden twee manieren getoond om door een buitenmuur af te voeren. Als een muurkap direct aan de achterkant van de kap wordt gebruikt, moet er speciale zorg worden besteed om ervoor te zorgen dat de klep in de klep-/afvoeraansluiting op de kap en de klep in de muurkap elkaar niet hinderen wanneer de kap in werking is. Dit kan leiden tot onvoldoende luchttoevoer of terugslag. Als deze situatie zich voordoet, verwijder dan de klep van de kap. Soms is het bij gebruik van een muurkap gemakkelijker om verticaal af te voeren en vervolgens een bocht te gebruiken, zoals weergegeven in AFB. 1B.
AFB. 1C. Afvoer recht omhoog door het dak met behulp van een rechthoekige afvoer van 3¼" x 10". (Voor installaties met één verdieping.)
AFB. 1D. Afvoer tussen de plafondbalken (voor installaties met meerdere verdiepingen) of door de dakrand boven de kasten (waar de dakrand aansluit op een buitenmuur).
AFB. 1E. Recht omhoog door het dak met behulp van een 3¼" x 10" naar 6" ronde afvoerovergang en 6" ronde afvoer (voor installaties met één verdieping).
AFB. 1F. Recht omhoog door het dak met behulp van een 7" ronde afvoer (voor installaties met één verdieping).

DE AFZUIGKAP VOORBEREIDEN

1. Pak de kap uit en controleer de inhoud. U zou het volgende moeten hebben:
   1 - Aluminium filter
   1 - 3¼" x 10" Klep-/afvoeraansluiting
   (alleen gemonteerd in de kap voor verzending) (bewaar de schroeven)

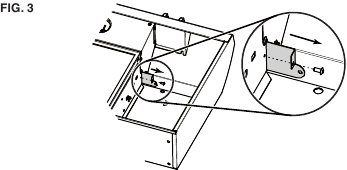

2. Verwijder het deksel van de bedradingskast. Onder het deksel bevindt zich de onderdelenzak met losse hardware.

Alleen voor installatie zonder afvoer

3. Voor installatie zonder afvoer verwijdert u de bevestigingsschroef van de roosterdeksel van binnenin de kap, trekt u vervolgens de roosterdeksel uit de kap en gooit u deze weg.
   OPMERKING
   Het rooster aan de voorkant van de kap moet open en zichtbaar zijn om de kap in de modus zonder afvoer te laten werken.
4. Verwijder de elektrische uitsparing aan de boven- of achterkant, afhankelijk van of de bedrading de kap vanuit de muur of de kast binnenkomt.


ALLEEN INSTALLATIE MET AFVOER
OPMERKING
De roosterdeksel mag NIET worden verwijderd om in de afvoermodus te functioneren.

5. Verwijder de juiste afvoeruitsparing op de kap door een schroevendraaier in de rand van de uitsparing te steken en de lipjes die de uitsparing aan de kap vasthouden te breken. Trek de uitsparing terug met een tang.

6. Alleen voor 3¼" x 10" afvoer: Plaats de klep-/afvoeraansluiting over de opening en zet deze vast met behulp van de schroeven die eerder zijn verwijderd in het gedeelte DE KAP VOORBEREIDEN

   De scharnierpennen en de klep-/afvoeraansluiting moeten naar de bovenkant van de kap wijzen voor afvoer door de muur of naar de achterkant van de kap voor afvoer door de kast boven de kap. Dicht de verbinding tussen de klep-/afvoeraansluiting en de kap af met ducttape.
7. Alleen 7" ronde afvoer: Installeer, tussen 2 afvoersecties, een 7" ronde klep (afzonderlijk aan te schaffen). De klep moet vrij kunnen openen in de richting van de luchtstroom (weg van de afzuigkap).

DE INSTALLATIELOCATIE VOORBEREIDEN

OPMERKING
MONTEER DE KAP ZODAT DE ONDERKANT VAN DE KAP ZICH 20"-25" BOVEN HET KOOKOPPERVLAK BEVINDT.
SLA STAP 8 OVER als de afzuigkap onder kasten met een vlakke onderkant wordt geïnstalleerd.

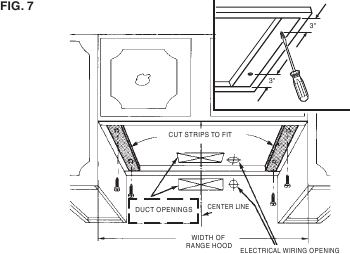

8. (Alleen voor installatie op kasten met uitsparingen aan de onderkant.) Bevestig een houten vulstrook aan elke kant van het uitgespaarde gedeelte onder de kast. (Gebruik twee stroken van 1" x 2" op maat geknipt.) Als de uitsparing meer dan 1" is, gebruikt u dikkere stroken. Bevestig de stroken met 1¼" schroeven ongeveer 3" vanaf elk uiteinde.

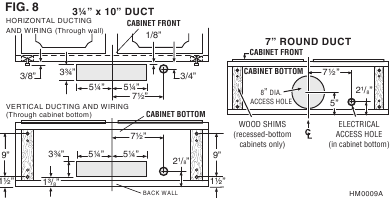

9. Meet en markeer het volgende (AFB. 7 & 8):

   1. Opening elektrische leiding
   2. Afvoeropening
10. Boor vier geleidegaten in de hoeken van de gemarkeerde afvoeropening zoals weergegeven en zaag de opening uit met een decoupeerzaag of sleutelgatzaag.
11. Gebruik een 1¼" boor om een opening te boren voor de elektrische aansluiting in de muur of kast.
12. Houd de kap tegen de onderkant van de kast en trek de sleutelgatsleuven over op de onderkant van de kast of de vulstroken.
13. Schroef de vier meegeleverde 7/8" houtschroeven voor het monteren van de kap in het exacte midden van het smalle uiteinde van de sleutelgatsleuven die onder de kast zijn gemarkeerd. Laat 3/8" van de schroeven uitsteken, zodat de kap op zijn plaats kan worden geplaatst.

DE AFVOER INSTALLEREN

OPMERKING
BEGIN AAN DE BUITENKANT EN LEID DE AFVOER TERUG NAAR DE AFZUIGKAP.
GEBRUIK VOOR DE BESTE PRESTATIES VAN UW AFZUIGKAP DE KORTST MOGELIJKE AFVOER EN EEN MINIMUM AANTAL BOCHTEN.
VENTILEER EEN AFZUIGKAP NOOIT IN EEN ZOLDER OMDAT EEN OPHOPING VAN VET BRANDGEVAAR VEROORZAAKT.
GEBRUIK ALLEEN METALEN AFVOER (GEBRUIK GEEN PLASTIC AFVOER). MONTEER VEILIG ZODAT IN GEVAL VAN VETBRAND OP HET FORNUIS DE BRAND WORDT OPGEVANGEN IN DE METALEN AFVOER.
HET IS EEN GOEDE GEWOONTE OM ALLE AFVOERAANSLUITINGEN MET METALEN AFVOERTAPE AF TE PLAKKEN, WAARDOOR ZE ZOWEL VEILIG ALS LUCHTDICHT ZIJN.

14. Volg de juiste aanwijzingen hieronder voor het type afvoer dat u installeert:
    MUURKAP

    Gebruik een decoupeerzaag om een gat te zagen dat iets groter is dan de afvoer, zodat de afvoer gemakkelijk kan worden uitgelijnd met de kap. Installeer bekledingsstrips op buitenmuren die zijn afgewerkt met gevelbekleding. Monteer de afvoer en plak alle verbindingen af. Leid de afvoer terug naar de kap. Bevestig de muurkap aan het laatste deel van de afvoer en spijker of schroef de kap aan de muur. Dicht de hele flens op de muurkap af met kit voor buitengebruik. Zorg ervoor dat er voldoende afvoer de kamer in loopt, zodat de afvoer de klep-/afvoeraansluiting met 3/4" overlapt wanneer de kap is geïnstalleerd.
    DAKKAP
    Zaag een gat in het dak dat iets groter is dan de afvoer, zodat de afvoer gemakkelijk kan worden uitgelijnd met de kap. Trim de dakspanen rond het gat zodat ze goed aansluiten rond de kap van de kap wanneer de kap is geïnstalleerd. Monteer de afvoer en plak alle verbindingen af. Leid de afvoer naar beneden naar de kap. Trim de afvoer parallel aan de dakhelling, waarbij 3/4" van de afvoer boven het dak uitsteekt. Dicht de afvoer rondom af met dakcement. Installeer de dakkap en steek de achterrand van de kap onder de dakspanen. Dicht de kap rondom af met dakcement en dicht alle spijkerkoppen en dakspanen af die zijn gesneden of opgetild.
    Zorg ervoor dat er voldoende afvoer de kamer in loopt, zodat de afvoer de klep-/afvoeraansluiting met 3/4" overlapt wanneer de kap op zijn plaats wordt gezet.

DE AFZUIGKAP INSTALLEREN

15. Breng de elektrische kabel door het toegangsgaatje dat in de muur of de onderkant van de kast is geboord. Zorg voor draden van 15 cm en installeer de juiste connector voor het type kabel dat wordt gebruikt. Verwijder de borgmoer van de connector en laat de voorbereide kabel door de kast- of muuropening steken, zodat deze klaar is voor installatie in de afzuigkap.

16. Plaats de kap op zijn plaats zodat:
    1. De elektrische leiding door de juiste opening wordt geleid. Deze stap moet worden uitgevoerd tijdens het plaatsen van de kap.

    2. Het grootste deel van de sleutelgatmontagegaten op de kap passen op de kapmontage- schroeven die uit de onderkant van de kast steken. (AFB. 11)
    3. De demper-/kanaalconnector (indien aanwezig) in het kanaalwerk in de muur of kast schuift.
17. Draai de vier kapmontageschroeven stevig vast.
18. Installeer de borgmoer op de elektrische connector en draai deze stevig vast.

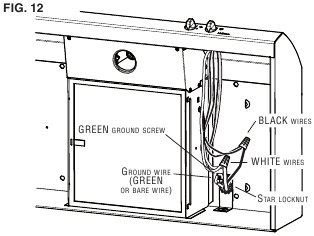

19. Maak de elektrische aansluiting met behulp van draadmoeren om WITTE draden aan te sluiten op WIT, ZWARTE draden op ZWART en GROENE of blanke draad op de meegeleverde GROENE aardingsschroef.

20. Plaats het deksel en de schroef van de bedradingsdoos terug en pas op dat u de draden niet beknelt.
    OPMERKING
    Alleen voor niet-afvoerende installaties: verwijder het aluminium filter uit de kap. Bevestig het niet-afvoerende filter (onderdeelnummer S97021380, afzonderlijk aan te schaffen) aan de achterkant van het aluminium filter (de kant zonder treklipje), met behulp van de 4 meegeleverde clips (AFB. 13). Installeer het aluminium filter opnieuw.


GEBRUIK EN ONDERHOUD

BEDIENINGSKNOPPEN
De rechterknop bedient het licht en de linkerknop de ventilator.
Licht:
Draai de lichtknop MET DE KLOK MEE om het licht AAN te zetten. Draai de knop TEGEN DE KLOK IN om het licht UIT te zetten.
Ventilator:
Draai de ventilatorknop MET DE KLOK MEE om de ventilator AAN te zetten op LAGE snelheid. Verdere rotatie MET DE KLOK MEE zet de ventilator op HOGE snelheid. Draai de knop volledig TEGEN DE KLOK IN (voorbij de LAGE snelheid) om de ventilator UIT te zetten.

REINIGING
Afwerking Houd uw afzuigkap schoon met een mild reinigingsmiddel dat geschikt is voor geverfde oppervlakken.
Het aluminium filter moet regelmatig worden schoongemaakt. Gebruik een warme afwasmiddeloplossing.
Reinig het volledig metalen filter met een niet-fosfaathoudend reinigingsmiddel. Verkleuring van het filter kan optreden bij gebruik van fosfaathoudende reinigingsmiddelen of als gevolg van lokale wateromstandigheden - maar dit heeft geen invloed op de filterprestaties. Deze verkleuring valt niet onder de garantie. Om verkleuring te minimaliseren of te voorkomen, wast u het filter met de hand met een mild reinigingsmiddel.

FILTER VERWIJDEREN
Verwijder het filter door aan het plastic lipje te trekken.

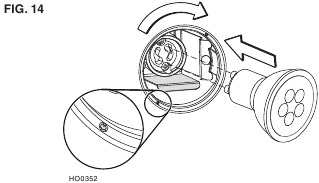

LAMP VERVANGEN
De lamp (niet meegeleverd met de kap) moet HALOGEEN OF LED zijn, maar altijd een GU10-fitting hebben. Lijn de lampdraden uit met de kleine inkepingen aan de rand van de lamplocatie op de kap (zie inzet in AFB. 14) en installeer vervolgens de lamp door de lampdraden in de groeven in de fitting te plaatsen.

OPMERKING: Vouw de plaat (grijs deel in AFB. 14) in de lampbehuizing niet. Duw voorzichtig omhoog en draai met de klok mee tot hij vastzit.
Halogeenlamp: Afgeschermde halogeenlamp, GU10-fitting, maximaal 50 watt.

Raak de lampen niet aan tijdens of kort na gebruik. Er kunnen brandwonden optreden. Om het risico op persoonlijk letsel te voorkomen, installeert u alleen afgeschermde halogeenlampen. Installeer ook nooit een koele bundel, een dichroïsche lamp, een lamp die niet geschikt is voor gebruik in inbouwspots of die is geïdentificeerd voor gebruik in gesloten armaturen.
LED-lamp: maximaal 7 watt, GU10-fitting.

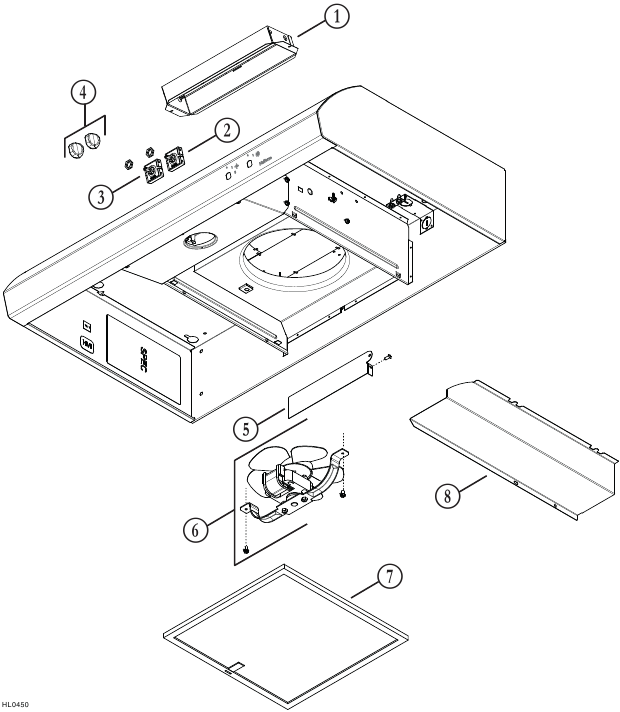

SERVICE ONDERDELEN

AR1 SERIES AFZUIGKAP

Vervangende onderdelen kunnen nu besteld worden op onze website. Bezoek ons op www.Broan-NuTone.com

* Niet getoond.
Bestel serviceonderdelen op ONDERDEEL NR. - NIET op SLEUTEL Nr.

VERVANGENDE ONDERDELEN EN REPARATIES
Om ervoor te zorgen dat uw unit in goede staat blijft verkeren, mag u alleen originele vervangende onderdelen van Broan-NuTone LLC gebruiken. Originele vervangende onderdelen van Broan-NuTone LLC zijn speciaal ontworpen voor elke unit en zijn vervaardigd om te voldoen aan alle toepasselijke certificeringsnormen en een hoge veiligheidsstandaard te handhaven. Elk vervangend onderdeel van een derde partij kan ernstige schade veroorzaken en het prestatieniveau van uw unit drastisch verminderen, wat resulteert in voortijdig falen. Broan-NuTone LLC raadt aan om contact op te nemen met een erkend servicepunt voor alle vervangende onderdelen en reparaties.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF PERSOONLIJK LETSEL TE VERMINDEREN, NEEM DE VOLGENDE PUNTEN IN ACHT:

1. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen heeft, neem dan contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
2. Schakel, voordat u de unit onderhoudt of reinigt, de stroom uit op het servicepaneel en vergrendel de serviceonderbreker om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de serviceonderbreker niet kan worden vergrendeld, bevestig dan een opvallend waarschuwingsapparaat, zoals een label, aan het servicepaneel.
3. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door gekwalificeerd personeel in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructiecodes en normen.
4. Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die gepubliceerd door de National Fire Protection Association (NFPA) en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) en de lokale code-instanties.
5. Beschadig bij het snijden of boren in een muur of plafond geen elektrische bedrading en andere verborgen leidingen.
6. Ventilatoren met kanalen moeten altijd naar buiten worden geventileerd.
7. Gebruik dit apparaat niet met een extra solid-state snelheidsregelaar.
8. Gebruik alleen metalen leidingen om het risico op brand te verminderen.
9. Deze unit moet geaard zijn.
10. Wanneer toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen omvatten, prevaleren de bovengenoemde eisen op die van dit document en stemt de installateur ermee in deze op eigen kosten na te leven.

OM HET RISICO OP EEN VETBRAND OP EEN KOOKPLAAT TE VERMINDEREN:

1. Laat oppervlakte-units nooit onbeheerd achter op hoge standen. Overkoken veroorzaakt rook en vette overstromingen die kunnen ontbranden. Verwarm oliën langzaam op lage of middelhoge standen.
2. Zet de afzuigkap altijd AAN (ON) bij het koken op hoog vuur of bij het flamberen van voedsel (d.w.z.: Crêpes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
3. Reinig ventilatoren regelmatig. Er mag geen vet zich ophopen op de ventilator, filters of in de afvoerkanalen.
4. Gebruik de juiste panmaat. Gebruik altijd kookgerei dat geschikt is voor de grootte van het oppervlakte-element.

OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN IN GEVAL VAN EEN VETBRAND OP EEN KOOKPLAAT, NEEM DE VOLGENDE PUNTEN IN ACHT*:

1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen bak, en zet vervolgens de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK UITGAAN, EVACUEER DAN EN BEL DE BRANDWEER.
2. PAK NOOIT EEN BRANDENDE PAN OP — U kunt verbranden.
3. GEBRUIK GEEN WATER, inclusief natte vaatdoeken of handdoeken — Dit kan een gewelddadige stoomexplosie veroorzaken.
4. Gebruik alleen een brandblusser als:
   1. U een Klasse ABC-brandblusser heeft en u weet hoe u deze moet bedienen.
   2. De brand klein is en zich in het gebied bevindt waar deze is begonnen.
   3. De brandweer is gebeld.
   4. U de brand kunt bestrijden met uw rug naar een uitgang.

* Gebaseerd op "Kitchen Fire Safety Tips" (Veiligheidstips voor keukenbranden) gepubliceerd door NFPA.

1. Alleen voor gebruik binnenshuis.
2. Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
3. Om schade aan de motorlagers en lawaaierige en/of ongebalanceerde waaiers te voorkomen, dient u te voorkomen dat spuitgips, bouwstof enz. op de aandrijfeenheid terechtkomt.
4. De motor van uw afzuigkap heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw wanneer deze is afgekoeld. Als de motor blijft uitschakelen en opnieuw starten, laat de afzuigkap dan onderhouden.
5. Voor de beste opvang van kookonzuiverheden moet de onderkant van de afzuigkap zich minimaal 20" en maximaal 25" boven het kookoppervlak bevinden.
6. Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u ervoor zorgen dat de lucht naar buiten wordt afgevoerd — Voer de lucht niet af in ruimten binnen muren of plafonds of in zolders, kruipruimten of garages.
7. Het wordt aanbevolen om bij het installeren, onderhouden of reinigen van de unit een veiligheidsbril en handschoenen te dragen.
8. Lees het specificatielabel op het product voor meer informatie en vereisten.

Broan-NuTone LLC
926 West State Street, Hartford, WI 53027
www.Broan-NuTone.com
1-800-558-1711

Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9
www.nutone.ca
1-877-896-1119
