NuTone AVSF1 / AVDF1 / AVSF1-2 Serie Handleiding

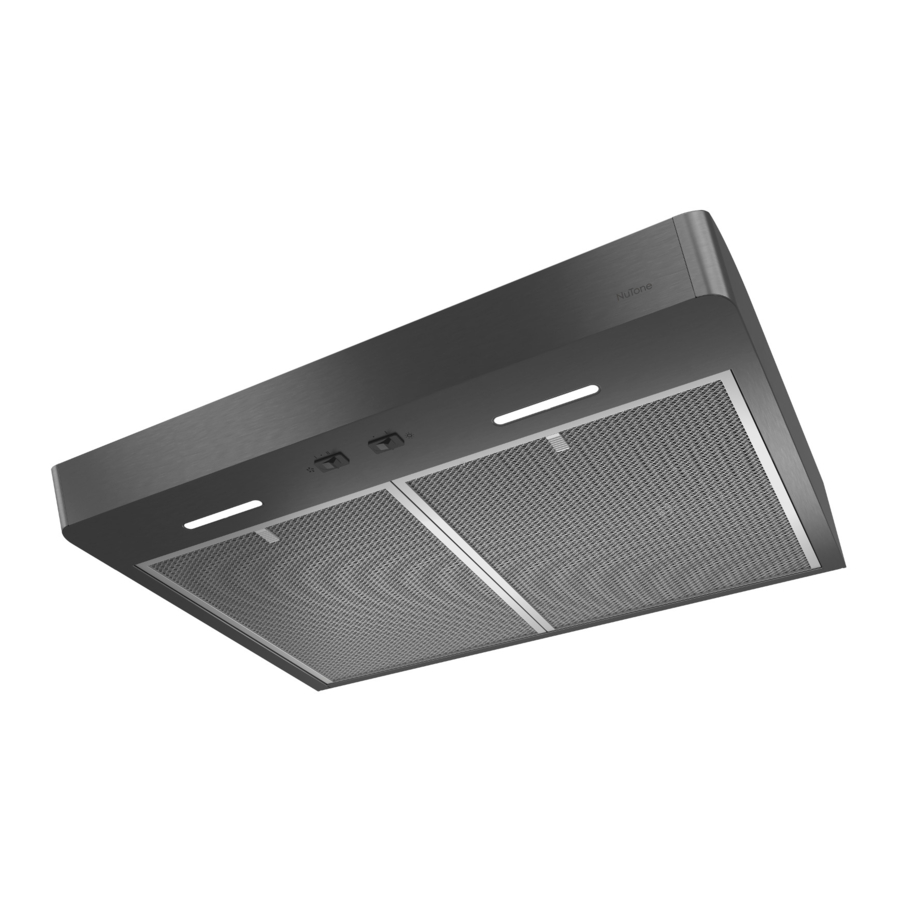

NuTone AVSF1 / AVDF1 / AVSF1-2

Werking

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren. Laat de ventilator een paar minuten draaien om de lucht te zuiveren nadat u het fornuis hebt uitgeschakeld. Dit helpt de hele keuken schoner en frisser te houden.
De LED-modules die bij deze afzuigkap worden geleverd, zijn de nieuwste op het gebied van LED-kookplaatverlichtingstechnologie, speciaal ontworpen om te werken bij de hoge temperaturen van het koken - en bieden heldere verlichting die tot 25 keer langer meegaat dan een standaard lamp en een grotere betrouwbaarheid dan typische vervangende LED-lampen. Bedien de afzuigkap als volgt:

AVSF1 EN AVSF1-2 SERIE

VENTILATORSCHAKELAAR
I Zet de ventilator op LAGE snelheid.
Schakelt de ventilator UIT.
II Zet de ventilator op HOGE snelheid.

LICHTSCHAKELAAR
I Schakelt het licht AAN.
Schakelt het licht UIT.

AVDF1 SERIE


VENTILATORKNOP

Wanneer de ventilator UIT staat, drukt u op deze knop om de ventilator IN te schakelen op de laatst opgeslagen snelheid. Als er geen snelheid is opgeslagen, wordt de ventilator op LAGE snelheid ingesteld.
OPMERKING: wanneer de LAGE snelheid vanuit UIT wordt geactiveerd, start de ventilator gedurende zeer korte tijd op GEMIDDELDE snelheid en hervat vervolgens de LAGE snelheid.
Om de ventilatorsnelheid te wijzigen, drukt u nogmaals op deze knop totdat de gewenste snelheid is bereikt (van LAAG naar GEMIDDELD naar HOGE snelheid naar UIT). Elke keer dat een ventilatorsnelheid wordt geactiveerd, is er een pieptoon te horen en lichten LED-indicatoren op om de overeenkomstige gekozen snelheid aan te geven (onderste LED voor LAGE snelheid, onderste en middelste LED's voor GEMIDDELDE snelheid en alle LED's voor HOGE snelheid).
Wanneer de ventilator aan staat (ongeacht het snelheidsniveau), houdt u deze knop ingedrukt totdat het piepgeluid stopt; dit schakelt de ventilator uit en slaat deze ventilatorsnelheid op in het geheugen.


LICHTKNOP

Wanneer de lampen UIT staan, drukt u eenmaal op deze knop om de lampen IN te schakelen met de laatst opgeslagen instelling. Als er geen lichtinstelling is opgeslagen, worden de lichten ingesteld op LAGE intensiteit. Druk nog een keer om de lampen op HOGE intensiteit in te stellen. Als u na de HOGE instelling nog een keer drukt, worden de lampen UITgeschakeld. Elke keer dat de lampen worden ingeschakeld, is er een pieptoon te horen en lichten LED-indicatoren op om de overeenkomstige gekozen intensiteit aan te geven (onderste LED voor LAAG en beide LED's voor HOOG).
Wanneer de lampen aan zijn (ongeacht het verlichtingsniveau), houdt u deze knop ingedrukt totdat het piepgeluid stopt; dit schakelt de lampen uit en slaat de gekozen lichtintensiteit op.

HERINNERING FILTER REINIGEN
Wanneer het tijd is om de afzuigkap en filters te reinigen (zie Reiniging en onderhoud), knipperen de 3 LED-indicatoren van de ventilatorknop langzaam gedurende 30 seconden nadat de ventilator is uitgeschakeld. Dit gebeurt elke keer dat de ventilator wordt uitgeschakeld totdat de herinnering voor het reinigen van het filter is gereset. Zodra het reinigen is voltooid, reset u de herinneringsindicatoren voor het reinigen van het filter door gedurende 3 seconden op de ventilatorknop te drukken gedurende de 30 seconden dat de 3 LED-indicatoren van de ventilatorknop langzaam knipperen.

Reiniging en onderhoud

Goed onderhoud van de afzuigkap zorgt voor een goede werking van het apparaat.

MOTOR
De motor is permanent gesmeerd en hoeft nooit te worden geolied. Als de motorlagers overmatig of ongebruikelijk geluid maken, vervangt u de motor door exact dezelfde servicemotor. De ventilatorbladen moeten ook worden vervangen.

VETFILTERS
De vetfilters moeten regelmatig worden gereinigd. Gebruik een warme afwasmiddeloplossing.
Vetfilters zijn vaatwasmachinebestendig.
Reinig alle metalen filters in de vaatwasser met een fosfaatvrij reinigingsmiddel. Verkleuring van de filters kan optreden bij gebruik van fosfaatreinigers, of als gevolg van lokale wateromstandigheden, maar dit heeft geen invloed op de filterprestaties. Deze verkleuring valt niet onder de garantie. Om verkleuring te minimaliseren of te voorkomen, wast u de filters met de hand met een mild reinigingsmiddel.

NIET-AFGEVOERDE RECIRCULATIEFILTERS
De niet-afgevoerde recirculatiefilters moeten elke 3 tot 6 maanden worden vervangen. Vervang vaker als uw kookstijl extra vet genereert, zoals frituren en wokken. Raadpleeg de installatie-instructies die bij de niet-afgevoerde recirculatiefilters zijn meegeleverd.

VENTILATORBLAD
Het ventilatorblad moet regelmatig worden gereinigd. Gebruik een schone doek gedrenkt in een warme reinigingsmiddeloplossing.

ROESTVRIJ STALEN REINIGING
Wel doen:

  • Regelmatig wassen met een schone doek of vod gedrenkt in warm water en milde zeep of vloeibaar afwasmiddel.
  • Altijd reinigen in de richting van de originele polijstlijnen.
  • Altijd goed naspoelen met schoon water (2 of 3 keer) na het reinigen. Volledig droog vegen.
  • U kunt ook een gespecialiseerde huishoudelijke roestvrijstalen reiniger gebruiken.

Niet doen:

  • Gebruik geen staal- of roestvrijstalen wol of andere schrapers om hardnekkig vuil te verwijderen.
  • Gebruik geen harde of schurende reinigingsmiddelen.
  • Laat vuil zich niet ophopen.
  • Laat geen pleisterstof of andere bouwresten op de afzuigkap terechtkomen. Bedek de afzuigkap tijdens de bouw/renovatie om ervoor te zorgen dat er geen stof aan het roestvrijstalen oppervlak blijft kleven.
    Vermijd bij het kiezen van een reinigingsmiddel:
  • Reinigingsmiddelen die bleek bevatten, tasten roestvrij staal aan.
  • Producten die chloride, fl uoride, jodide, bromide bevatten, tasten oppervlakken snel aan.
  • Brandbare producten die voor het reinigen worden gebruikt, zoals aceton, alcohol, ether, benzol, enz., zijn zeer explosief en mogen nooit in de buurt van een fornuis worden gebruikt.

GESCHILDERDE AFWERKING REINIGEN:
Alleen reinigen met warm water en mild reinigingsmiddel. Als er verkleuring optreedt, gebruik dan een finish polish zoals autopoets. (GEBRUIK GEEN ruw schurend reinigingsmiddel of porseleinreiniger.)

Installatie

Raadpleeg onze website voor installatierichtlijnen voor ADA-conformiteit en voer het modelnummer in.
Aanbevolen gereedschap en accessoires voor installatie

  • Meetlint
  • Kruiskopschroevendraaier nr. 2
  • Platte schroevendraaier (om uitsparingen te openen)
  • Boor, 1/8" boor en 1½" gatenzaag (om gaten te markeren voor leidingen en het elektrische toegangsgat te zagen)
  • 7/64" boor (om gaten te boren voor de bevestigingsschroeven van de EZ1-beugels)
  • Houten vulplaatjes (2) en houtschroeven (4) (vereist voor standaardinstallatie op een ingelijste kast)
  • Zaag (om gaten te zagen voor installatie met leidingen)
  • Plaatschaar (alleen installatie met leidingen, voor aanpassing van de leiding)
  • Tang (alleen installatie met leidingen, voor aanpassing van de leiding)
  • Metalen folie tape (voor toepassingen met leidingen)
  • Schaar (om metalen folie tape te knippen)
  • Potlood
  • Draadstripper
  • Trekontlasting, 1/2" diameter (om de huisbedradingskabel aan de afzuigkap te bevestigen)
  • BP87Q-klep (nodig als een ronde buis van 7 inch wordt gebruikt)

Leidingwerk installeren (alleen installatie met leidingen)

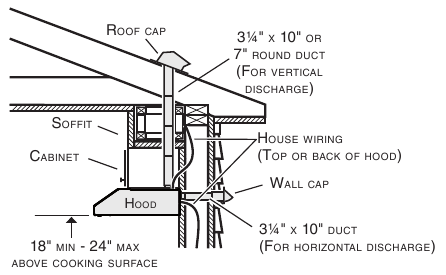

Leidingwerk installeren
OPMERKING: Afstanden groter dan 24" zijn naar goeddunken van de installateur en de gebruiker.

  1. Bepaal of de kap verticaal (3¼" x 10" of 7" rond) of horizontaal (alleen 3¼" x 10") zal afvoeren.
  2. Bepaal waar het leidingwerk zal lopen tussen de kap en buiten.
  3. Kies een rechte, korte leiding om de kap zo efficiënt mogelijk te laten werken. Lange leidingen, bochten en overgangen verminderen de prestaties van de kap. Gebruik er zo weinig mogelijk. Gebruik indien mogelijk minimaal 2 voet rechte stukken vóór bochten. Grotere leidingen kunnen nodig zijn voor de beste prestaties bij langere leidingen.
    OPMERKING: Om een ​​ronde leiding van 6" te gebruiken, installeert u een overgang van 3¼" x 10" naar 6" rond (niet inbegrepen). De prestaties kunnen worden beïnvloed.
  4. Installeer de muur- of dakdop (apart verkrijgbaar); zorg ervoor dat er geen lek is in de huisisolatie. Sluit de metalen leiding aan op de dop en werk terug naar de locatie van de kap. Gebruik 2" metalen folie tape om de verbindingen tussen de leidingdelen af ​​te dichten.

Inhoud

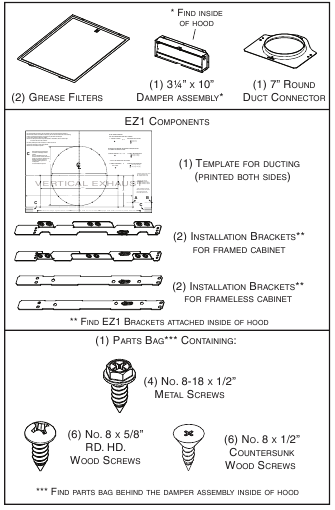

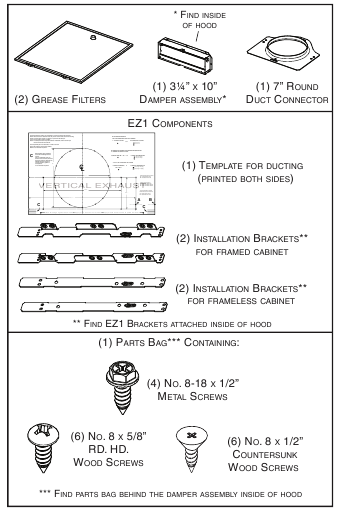

Controleer de inhoud van de doos voordat u verdergaat met de installatie. Als er items ontbreken of beschadigd zijn, neem dan contact op met de fabrikant.
Zorg ervoor dat de volgende items zijn meegeleverd:

AVDF1 en AVSF1-2 Series

AVSF1 Series

De kap voorbereiden
OPMERKING: aangezien deze handleiding betrekking heeft op veel modellen afzuigkappen, kunnen sommige details in de volgende afbeeldingen enigszins afwijken van uw apparaat.

  1. Verwijder indien aanwezig alle beschermende polyfolie van de kap en/of onderdelen.

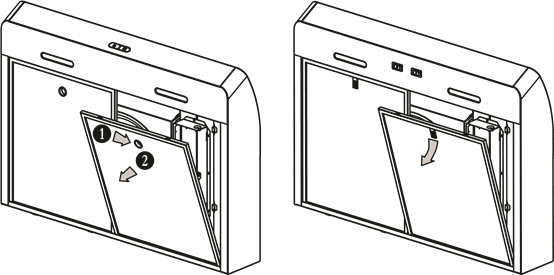

  2. Gebruik de vingerkom (AVDF1, AVSF1-2 Series) of het lipje (AVSF1 Series) en verwijder de vetfilters uit de kap door ze naar beneden te duwen en de filters eruit te kantelen .
    De kap voorbereiden - Stap 1

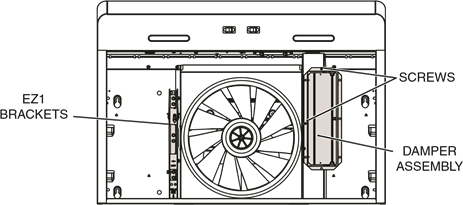

  3. Verwijder de EZ1-beugels uit de kap door de kabelbinder door te knippen. Verwijder beide schroeven waarmee de demper aan de kap is bevestigd. Verwijder de onderdelenzak (vastgezet achter de demper). Verwijder de demper uit de kap en bewaar de schroeven voor verder gebruik.
    De kap voorbereiden - Stap 2
  4. Verwijder de bedradingsafdekking (gearceerd gedeelte op de onderstaande afbeelding) door deze uit de kap te schuiven en zet deze opzij.

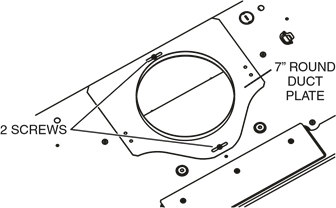

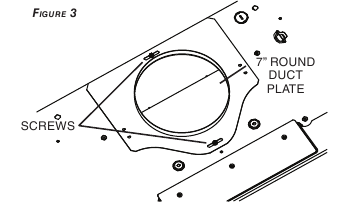

  5. Verwijder de ronde buisplaat van 7" van de boven-/achterkant van de kap (zie onderstaande afbeelding). Bewaar de schroeven voor verder gebruik.

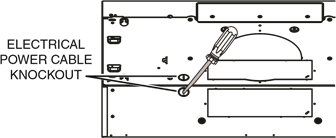

  6. Verwijder de uitsparing voor de voedingskabel van de bovenkant (verticale afvoer) of de achterkant (horizontale afvoer) van de kap. Installeer een geschikte trekontlasting met een diameter van 1/2" (niet inbegrepen).
    De kap voorbereiden - Stap 4
ALLEEN INSTALLATIE ZONDER LEIDINGEN

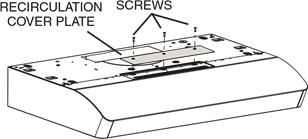

  1. Verwijder de 3 schroeven waarmee de afdekplaat van de recirculatie (gearceerd gedeelte in de onderstaande afbeelding) aan de kap is bevestigd. Gooi deze plaat met de schroeven weg.
    De kap voorbereiden - Stap 5
ALLEEN INSTALLATIE MET LEIDINGEN

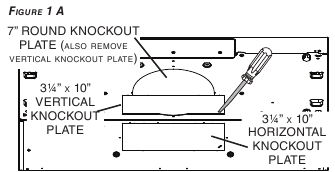

  1. Verwijder de uitsparing voor verticaal 3¼" x 10", horizontaal 3¼" x 10" of rond 7 inch, afhankelijk van uw leidingmethode (zie AFBEELDINGEN 1 A en 1 B).

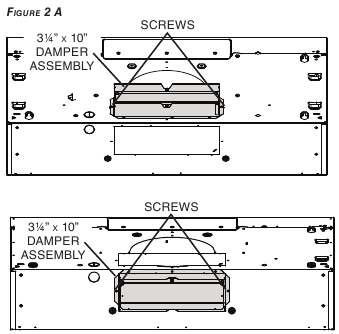

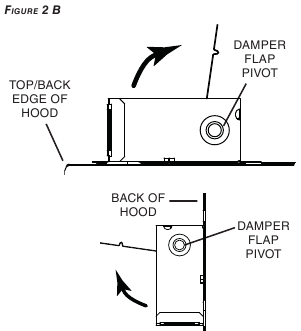

  2. Bevestig de demper van 3¼" x 10" aan de boven- OF achterkant van de kap (bij gebruik van een leiding van 3¼" x 10"; gearceerd gedeelte in AFBEELDING 2 A hieronder) of een ronde buisplaat van 7" (bij gebruik van een ronde buis van 7 inch, AFBEELDING 3) over de uitsparing. Wanneer gemonteerd, moet de demper van 3¼" x 10" openen zoals weergegeven in AFBEELDING 2 B.


OPMERKING: Om leidingwerk buiten het midden te kunnen plaatsen, kan de ronde buisplaat van 7" tot 1/2" aan weerszijden van het midden van de kap worden geïnstalleerd.

TIP: Plaats een klein stukje leiding over de demper van 3¼" x 10" (voor rechthoekige leidingen) of 7" rond (voor ronde leidingen) en dicht de verbinding af met aluminium folie tape om de verbinding met het leidingwerk van het huis te vergemakkelijken.

De locatie van de kap voorbereiden
OPMERKING: Lees alle stappen van deze instructies voordat u met de installatie begint.
De locatie van de kap voorbereiden
Gebruik de onderstaande afbeelding om uw type keukenkast te identificeren.
Deze handleiding behandelt 2 soorten installatie: de standaard (zonder EZ1-beugels) en de EZ1-installatie met één persoon (met behulp van de meegeleverde sjabloon en beugels).

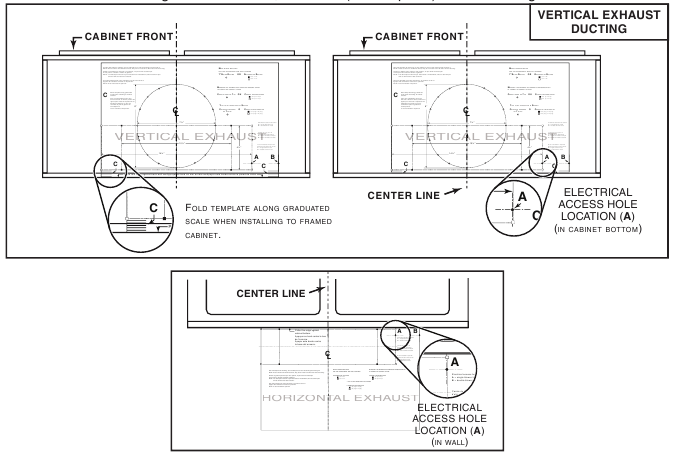

EZ1 installatiesysteem voor één persoon
De EZ1-installatie is ontworpen voor gebruik met keukenkasten met dezelfde breedteaanduiding als de breedte van de afzuigkap. Als de kast meer dan 1/2" breder is dan de breedte van de afzuigkap, gebruik dan de standaard installatiemethode.

  1. Gebruik de juiste sjabloon voor verticale OF horizontale afvoer (meegeleverd) voor de plaatsing van de buis en de elektrische uitsparing in de kast of muur. Voor een niet-afvoerende installatie mag u GEEN gat voor de buis maken, maar alleen het gat voor de elektrische bedrading. Als u een kap vervangt en van plan bent de bestaande buis en elektriciteit te gebruiken, zijn de stappen 2 tot en met 5 mogelijk niet nodig. Zo ja, ga dan door naar stap 6.
  2. Meet en markeer de middellijn van de kap op de onderkant van de kast.
  3. Lijn de middellijn op de sjabloon uit met de middellijn van de kap die op de onderkant van de kast is gemarkeerd en plaats de rand (waar aangegeven) van de sjabloon tegen de achterwand. Bij gebruik met een omlijste kast voor verticale uitlaatinstallatie, vouwt u de achterrand van de sjabloon om gelijk aan de diepte van het kastframe aan de muur (gebruik de gradaties op de sjabloon, C-locaties op de sjabloon). Plak de sjabloon vast.
    OPMERKING: Wanneer u naar de installatie kijkt, moeten A en B (op de sjabloon) zich rechts bevinden.
    EZ1 installatiesysteem voor één persoon
  4. Boor een 1/8" dia. geleidegat voor huisbedrading, op A-locatie op de sjabloon.
  5. Gebruik een scherp potlood of een 1/8" boor om de locaties voor de juiste buistoegangsgaten te markeren (16 locaties voor 7" ronde buis, of 4 hoeklocaties voor rechthoekige buis). Verwijder de sjabloon.
  6. Teken de rand voor de afvoerbuizen door de markeringen te verbinden (16 voor ronde buis en 4 voor rechthoekige buis) en snijd vervolgens de opening in de onderkant van de kast (verticale uitlaat) of in de muur (horizontale uitlaat). Boor het gat voor de huisbedrading met behulp van een 1½" gatenzaag gecentreerd met het eerder gemaakte geleidegat in 4.
  7. Installeer de juiste installatiebeugels volgens het type kast (omlijst of frameloos). Zie hieronder.

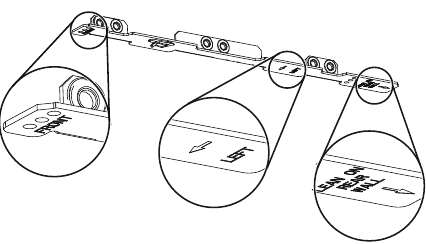

OMKADERDE KAST
OMKADERDE KAST

Raadpleeg de markering op de beugels om de juiste installatiezijde en -richting te bepalen.

  1. Plaats de bijbehorende beugel op het zijframe van de kast, terwijl u de achterkant van de beugel tegen de muur plaatst. Gebruik een potlood om 3 gaten te markeren (er zijn 6 gaten, maar er zijn er slechts 3 nodig).
  2. Verwijder de beugel. Boor met een 7/64" boor 3 gaten op de gemarkeerde plaatsen.
  3. Monteer de beugel aan het zijframe met behulp van een kruiskopschroevendraaier en 3 meegeleverde nr. 8 x 5/8" houtschroeven. Herhaal dit voor het andere zijframe.

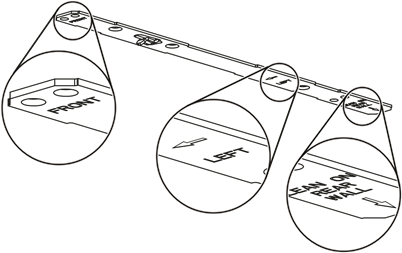

FRAMELESS KAST
FRAMELESS KAST
Raadpleeg de markering op de beugels om de juiste installatiezijde en -richting te bepalen.

  1. Lijn de bijbehorende beugel uit met de zijkant van de kast en plaats de achterkant van de beugel tegen de muur. Trek een lijn op de buitenrand van de beugel (zoals afgebeeld).
  2. Schuif de beugel naar het midden van de kast en lijn de buitenrand van de beugel uit met de gemarkeerde lijn, waarbij u de achterrand tegen de muur laat leunen.
  3. Gebruik een potlood om 3 gaten te markeren.
  4. Verwijder de beugel. Boor met een 7/64" boor 3 gaten op de gemarkeerde plaatsen.
  5. Monteer de beugel aan de onderkant van de kast met behulp van een kruiskopschroevendraaier en 3 meegeleverde verzonken houtschroeven. Herhaal dit voor de andere kant van de kast.

De kap installeren (EZ1-beugel)
OPMERKING: De volgende procedure is van toepassing op zowel omlijste als frameloze kastinstallaties.

  1. Leg de stroomkabel tussen het servicepaneel en de locatie van de kap.

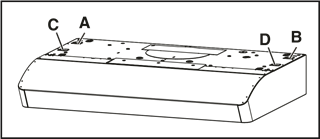

  2. Er zijn 2 paar verzonken gaten aan elke kant van de bovenkant van de kap (aan de achterkant: A en B, aan de voorkant C en D op de onderstaande afbeelding); deze gaten zorgen ervoor dat de afzuigkap aan de beugels kan worden gehangen (eerder geïnstalleerd).
    De kap installeren (EZ1-beugel)

ALLEEN HORIZONTALE AFVOERINSTALLATIE

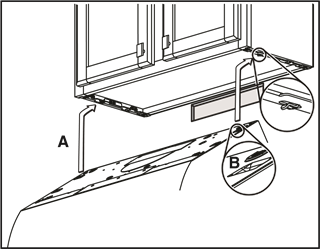

  1. Hang de kap tijdelijk aan de beugels met behulp van de 2 verzonken ACHTERSTE GATEN (A en B). Terwijl u de kap vasthoudt, steekt u de stroomkabel in de kap door de trekontlasting die eerder in stap 6 is geïnstalleerd.
    ALLEEN HORIZONTALE AFVOERINSTALLATIE - Stap 1
  2. Haak de achterste gaten los van de beugels en hang de kap op met behulp van de 2 verzonken VOORSTE GATEN (C en D). Terwijl u de kap vasthoudt, bevestigt u de stroomkabel aan de kap met behulp van de trekontlasting.

ALLEEN VERTICALE AFVOERINSTALLATIE EN NIET-AFVOERINSTALLATIE

  1. Hang de kap aan de beugels met behulp van de 2 verzonken VOORSTE GATEN (C en D). Terwijl u de kap vasthoudt, steekt u de stroomkabel in de kap door de trekontlasting die eerder in stap 6 is geïnstalleerd. Bevestig de stroomkabel aan de kap.

ALLEEN AFVOERINSTALLATIE

  1. Sluit de buis aan op de kap en gebruik metalen folieband om de verbindingen stevig en luchtdicht te maken. Zorg ervoor dat de klepconstructie (of ronde buisplaat) de buis ingaat en dat de klep vrij kan openen en sluiten.

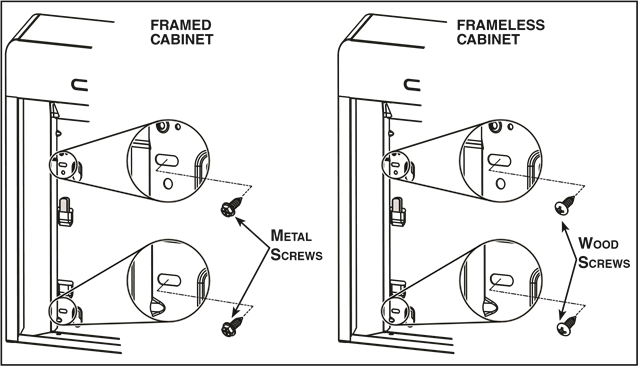

  1. Voor omlijste kasten bevestigt u de kap aan de EZ1-beugels met behulp van 4 metalen schroeven nr. 8-18 x 1/2" (meegeleverd in de onderdelenzak). Plaats 2 schroeven per zijde in de sleuven (zoals weergegeven in de inzetstukken op de onderstaande afbeelding).
  2. Voor frameloze kasten bevestigt u de kap aan de kast met behulp van 4 houtschroeven nr. 8 x 5/8" met ronde kop (meegeleverd in de onderdelenzak). Plaats 2 schroeven in de sleuven (zoals weergegeven in de inzetstukken op de onderstaande afbeelding).
    ALLEEN HORIZONTALE AFVOERINSTALLATIE - Stap 2

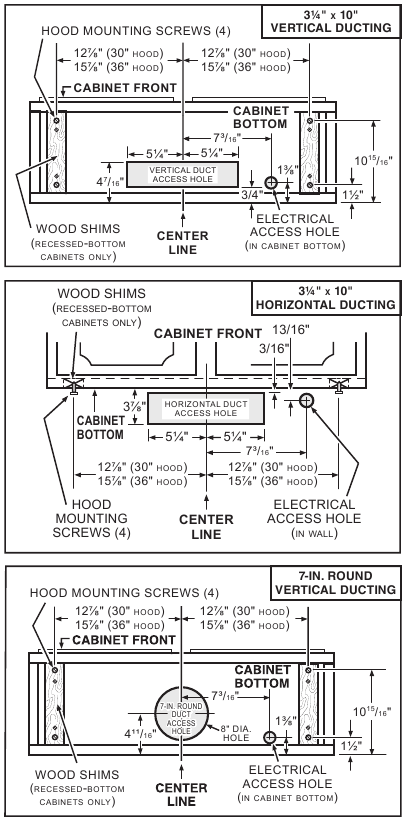

Standaard installatie (zonder EZ1-beugels)

  1. Gebruik het juiste diagram hieronder voor de plaatsing van de buis en de elektrische uitsparing in de kast of muur. Voor een niet-afvoerende installatie mag u GEEN gat voor de buis maken, maar alleen het gat voor de elektrische bedrading.
    Standaard installatie (zonder EZ1-beugels)
  2. Installeer halverwege vier (4) MONTAGEschroeven nr. 8 x 5/8" met RONDE KOP in vulplaten/kast, volgens het juiste diagram hierboven. (Montageschroeven zijn inbegrepen in de onderdelenzak, maar houten vulplaten en vulplaatmontageschroeven zijn niet inbegrepen).

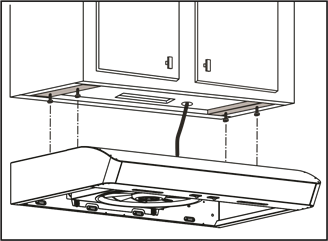

De kap installeren (Standaard installatie)

  1. Leg de stroomkabel tussen het servicepaneel en de locatie van de kap. Steek de stroomkabel in de kap door de trekontlasting die eerder in stap 6 is geïnstalleerd.
  2. Hang de kap op aan de (4) montageschroeven die eerder zijn geïnstalleerd. Schuif de kap terug naar de muur totdat de schroefkoppen van de montageschroeven in het smalle uiteinde van de sleutelgatsleuven in de bovenkant van de kap grijpen. Draai de schroeven stevig vast. Bevestig de stroomkabel aan de kap met behulp van de trekontlasting.
    De kap installeren (Standaard installatie)

ALLEEN AFVOERINSTALLATIE

  1. Sluit de buis aan op de kap en gebruik metalen folieband om de verbindingen stevig en luchtdicht te maken. Zorg ervoor dat de klepconstructie (of ronde buisplaat) de buis ingaat en dat de klep vrij kan openen en sluiten.

Bedrading aansluiten

Risico op elektrische schokken. Elektrische bedrading moet worden uitgevoerd door gekwalificeerd personeel in overeenstemming met alle toepasselijke voorschriften en normen. Voordat u de draden aansluit, schakelt u de stroom uit bij het servicepaneel en vergrendelt u de service-onderbrekingsvoorziening om te voorkomen dat de stroom per ongeluk wordt ingeschakeld.

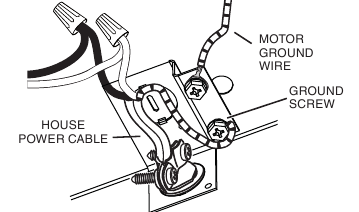

  1. Sluit de voedingskabel van het huis aan op de bedrading van de afzuigkap: ZWART op ZWART, WIT op WIT en GROEN of blanke draad onder de GROENE aardingsschroef.
    Bedrading aansluiten - Deel 1

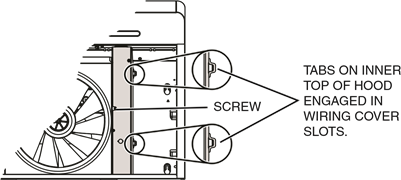

  2. Plaats de bedradingsafdekking terug en bevestig deze aan de kap met behulp van de bevestigingsschroef.
    Bedrading aansluiten - Deel 2


Zorg ervoor dat beide lipjes aan de binnenkant van de bovenkant van de kap in de bijbehorende sleuven in de bedradingsafdekking vallen. Zorg er ook voor dat u de draden niet bekneld raakt bij het terugplaatsen van de bedradingsafdekking.

De filters installeren
Alleen installatie met afvoer:
Plaats de vetfilters terug die in stap 2 onder "De kap voorbereiden" zijn verwijderd.

Alleen installatie zonder afvoer:
Koop twee filters zonder afvoer bij uw plaatselijke distributeur of detailhandelaar (zie het productspecificatielabel voor het filtertype). Bevestig de filters zonder afvoer volgens de instructies die bij de filters zonder afvoer zijn verpakt.

Bedradingsschema's

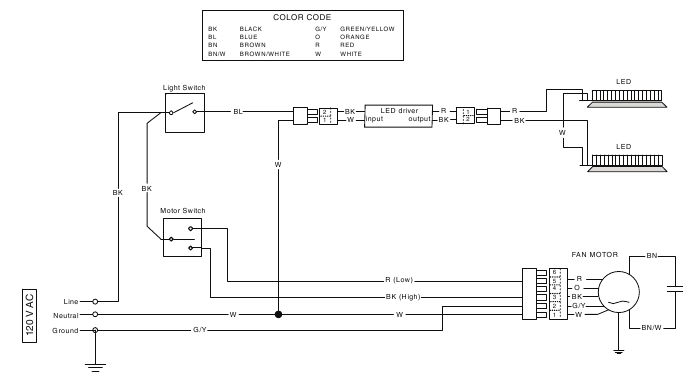

AVSF1 EN AVSF1-2 SERIES
Bedradingsschema's - Deel 1

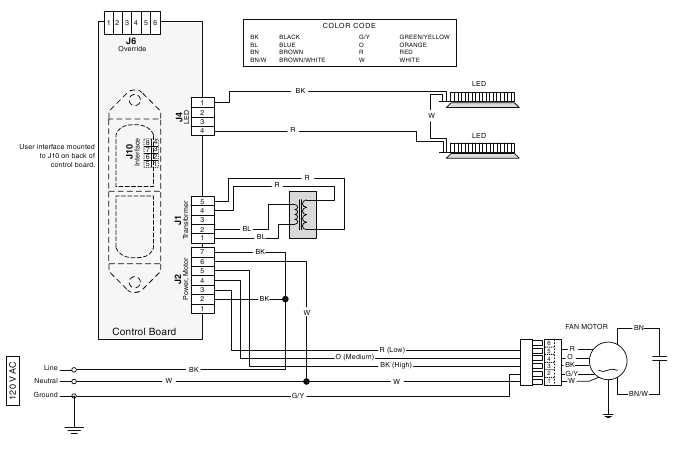

AVDF1 SERIES
Bedradingsschema's - Deel 2

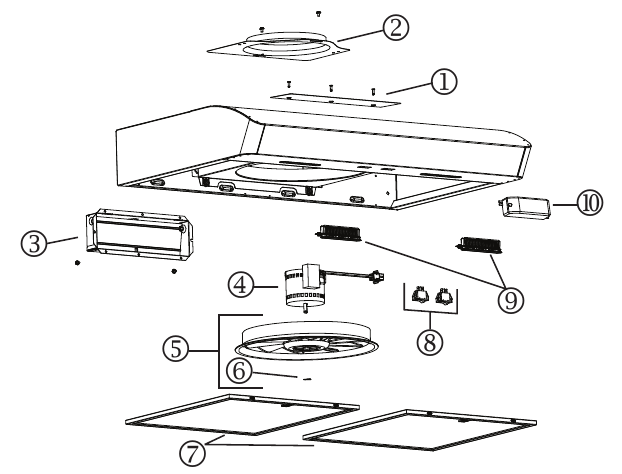

Serviceonderdelen

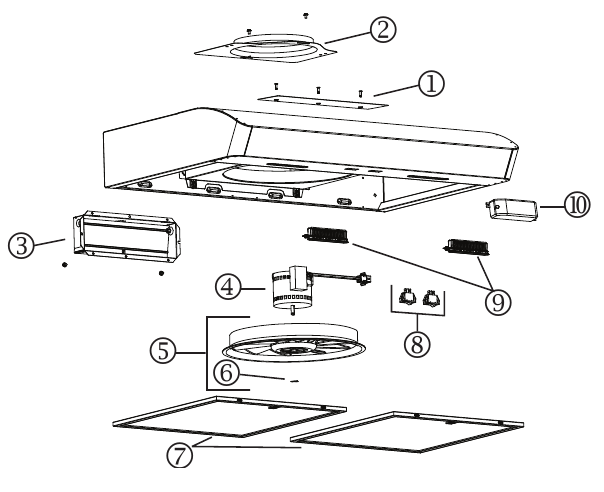

AVSF1 SERIES (30 IN . WIDTH )
Serviceonderdelen - Onderdeel 1

SLEUTELNR. ONDERDEELNR. OMSCHRIJVING HOEVEELHEID
30"
WIT
30"
ROESTVRIJSTAAL
30" ZWART 30" ZWART ROESTVRIJSTAAL
1 S97020029 RECIRCULATIE AFDEKPLAAT, ZWART (INCLUSIEF SCHROEVEN) 1
S97020030 RECIRCULATIE AFDEKPLAAT, WIT (INCLUSIEF SCHROEVEN) 1
S97020031 RECIRCULATIE AFDEKPLAAT, ROESTVRIJSTAAL (INCL. SCHROEVEN) 1
S98011873 RECIRCULATIE AFDEKPLAAT, ZWART ROESTVRIJSTAAL (INCL. SCHROEVEN) 1
2 SR680508 7'' RONDE KANAALPLAAT (INCLUSIEF SCHROEVEN) 1 1 1 1
3 S97020534 3¼" X 10" DEMPER SAMENSTEL (INCLUSIEF SCHROEVEN) 1 1 1 1
4 S97020409 AANJAGERMOTOR (INCLUSIEF 4 SCHROEVEN EN 1 CONDENSATOR) 1 1 1 1
5 S97020407 VENTILATOR (INCLUSIEF ITEM 6) 1 1 1 1
6 SR99420635 CLIP VOOR VENTILATOR 1 1 1 1
7 S99010430-002 VETFILTER - OPEN MAZEN -TYPE C1 (SET VAN 2) 1 1 1 1
8 S99030377 KIPSCHAKELAARS, WIT (SET VAN 2) 1
S99030376 KIPSCHAKELAARS, ZWART (SET VAN 2) 1 1
S99030375 KIPSCHAKELAARS, GRIJS (SET VAN 2) 1
9 S97020444 LED-MODULE (PAAR) 1 1 1 1
10 S97020447 DRIVER VOOR LED (MET SCHROEVEN) 1 1 1 1
* S97020449 KABELBOOM 1 1 1 1
* S98011637 BEDRADINGSAFDEKKING 1 1 1 1
* S97020360

ONDERDELENZAK INCLUSIEF: 4 METALEN SCHROEVEN NR. 8-18 X 1/2",

RONDE KOP NR. 8 X 5/8" HOUTSCHROEVEN,

NR. 8 X 1/2" VERZONKEN HOUTSCHROEVEN

1 1 1 1
* S97020466

FILTER ZONDER KANAAL - TYPE XC (SET VAN 2)

(ALLEEN INSTALLATIE ZONDER KANAAL)

1 1 1 1
* S99527587 FILTERCLIPKIT ZONDER KANAAL (INCLUSIEF 4 CLIPS) 1 1 1 1
* S97020470 EENVOUDIGE INSTALLATIEKIT (INCLUSIEF HARDWARE) 1 1 1 1

* ITEM NIET GETOOND.

VERVANGINGSONDERDELEN EN REPARATIES
Om te zorgen dat uw unit in goede staat blijft, mag u alleen originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC gebruiken. Originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC zijn speciaal ontworpen voor elke unit en zijn vervaardigd om te voldoen aan alle toepasselijke certificeringsnormen en een hoge veiligheidsstandaard te handhaven. Elk vervangingsonderdeel van derden kan ernstige schade veroorzaken en het prestatieniveau van uw unit drastisch verminderen, wat zal resulteren in vroegtijdige uitval. Broan-NuTone LLC en Venmar Ventilation ULC raden aan om contact op te nemen met een gecertificeerd servicepunt voor alle vervangingsonderdelen en reparaties.

AVSF1-SERIE (36 IN . BREEDTE )
Onderdelen - Deel 2

SLEUTEL NR. ONDERDEEL NR. BESCHRIJVING HOEVEELHEID
36" WIT 36" ROESTVRIJ STAAL 36" ZWART 36" ZWART ROESTVRIJ STAAL
1 S97020029 RECIRCULATIE AFDEKPLAAT, ZWART (INCLUSIEF SCHROEVEN) 1
S97020030 RECIRCULATIE AFDEKPLAAT, WIT (INCLUSIEF SCHROEVEN) 1
S97020031 RECIRCULATIE AFDEKPLAAT, ROESTVRIJ STAAL (INCL. SCHROEVEN) 1
S98011873 RECIRCULATIE AFDEKPLAAT, ZWART ROESTVRIJ STAAL (INCL. SCHROEVEN) 1
2 SR680508 7'' RONDE KANAALPLAAT (INCLUSIEF SCHROEVEN) 1 1 1 1
3 S97020534 3¼" X 10" DEMPER SAMENSTEL (INCLUSIEF SCHROEVEN) 1 1 1 1
4 S97020409 AANJAGERMOTOR (INCLUSIEF 4 SCHROEVEN EN 1 CONDENSATOR) 1 1 1 1
5 S97020407 VENTILATORWIEL (INCLUSIEF ITEM 6) 1 1 1 1
6 SR99420635 CLIP VOOR VENTILATORWIEL 1 1 1 1
7 S99010430-003 VETFILTER - OPEN MAZEN -TYPE D1 (SET VAN 2) 1 1 1 1
8 S99030377 KIPSCHAKELAARS, WIT (SET VAN 2) 1
S99030376 KIPSCHAKELAARS, ZWART (SET VAN 2) 1 1
S99030375 KIPSCHAKELAARS, GRIJS (SET VAN 2) 1
9 S97020444 LED-MODULE (PAAR) 1 1 1 1
10 S97020447 DRIVER VOOR LED (MET SCHROEVEN) 1 1 1 1
* S97020449 KABELBOOM 1 1 1 1
* S98011637 BEDRADINGSAFDEKKING 1 1 1 1
* S97020360

ONDERDELENZAK INCLUSIEF: 4 METALEN SCHROEVEN NR. 8-18 X 1/2",

RONDE KOP NR. 8 X 5/8" HOUTSCHROEVEN,

NR. 8 X 1/2" VERZONKEN HOUTSCHROEVEN

1 1 1 1
* S97020467

NIET-AFVOERFILTER - TYPE XD (SET VAN 2)

(ALLEEN NIET-AFVOERINSTALLATIE)

1 1 1 1
* S99527587 NIET-AFVOERFILTER CLIP KIT (INCLUSIEF 4 CLIPS) 1 1 1 1
* S97020470 EENVOUDIGE INSTALLATIE KIT (INCLUSIEF HARDWARE) 1 1 1 1

* ITEM NIET WEERGEGEVEN.

VERVANGINGSONDERDELEN EN REPARATIES
Om te waarborgen dat uw apparaat in goede staat blijft, dient u uitsluitend originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC te gebruiken. Originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC zijn speciaal ontworpen voor elk apparaat en zijn vervaardigd om te voldoen aan alle toepasselijke certificeringsnormen en een hoge veiligheidsstandaard te handhaven. Elk vervangingsonderdeel van derden kan ernstige schade veroorzaken en het prestatieniveau van uw apparaat drastisch verminderen, wat zal leiden tot vroegtijdig uitvallen. Broan-NuTone LLC en Venmar Ventilation ULC raden aan om contact op te nemen met een gecertificeerd servicepunt voor alle vervangingsonderdelen en reparaties.

AVDF1-SERIE
Onderdelen - Deel 3

SLEUTEL NR. ONDERDEEL NR. BESCHRIJVING HOEVEELHEID
30" ROESTVRIJ STAAL
1 S97020031 RECIRCULATIE AFDEKPLAAT, ROESTVRIJ STAAL (INCL. SCHROEVEN) 1
2 SR680508 7'' RONDE KANAALPLAAT (INCLUSIEF SCHROEVEN) 1
3 S97020534 3¼" X 10" DEMPER SAMENSTEL (INCLUSIEF SCHROEVEN) 1
4 S97020409 AANJAGERMOTOR (INCLUSIEF 4 SCHROEVEN EN 1 CONDENSATOR) 1
5 S97020407 VENTILATORWIEL (INCLUSIEF ITEM 6) 1
6 SR99420635 CLIP VOOR VENTILATORWIEL 1
7 S99010434-002 VETFILTER - MICRO MAZEN - TYPE C2 (SET VAN 2) 1
8 S97020431 CAPTOUCH BEDIENING LED, ROESTVRIJ STAAL (MET SCHROEVEN) 1
9 S97020444 LED-MODULE (PAAR) 1
10 S97020445 TRANSFORMATOR 24 V 18 VA (MET SCHROEVEN) 1
* S97020452 KABELBOOM 1
* S98011637 BEDRADINGSAFDEKKING 1
* S97020360 ONDERDELENZAK INCLUSIEF: 4 METALEN SCHROEVEN NR. 8-18 X 1/2",
RONDE KOP NR. 8 X 5/8" HOUTSCHROEVEN,
NR. 8 X 1/2" VERZONKEN SCHROEVEN
1
* S97020466 NIET-AFVOERFILTER - TYPE XC (SET VAN 2)
(ALLEEN NIET-AFVOERINSTALLATIE)
1
* S99527587 NIET-AFVOERFILTER CLIP KIT (INCLUSIEF 4 CLIPS) 1
* S97020470 EENVOUDIGE INSTALLATIE KIT (INCLUSIEF HARDWARE) 1

* ITEM NIET WEERGEGEVEN.

VERVANGINGSONDERDELEN EN REPARATIES
Om te waarborgen dat uw apparaat in goede staat blijft, dient u uitsluitend originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC te gebruiken. Originele vervangingsonderdelen van Broan-NuTone LLC of Venmar Ventilation ULC zijn speciaal ontworpen voor elk apparaat en zijn vervaardigd om te voldoen aan alle toepasselijke certificeringsnormen en een hoge veiligheidsstandaard te handhaven. Elk vervangingsonderdeel van derden kan ernstige schade veroorzaken en het prestatieniveau van uw apparaat drastisch verminderen, wat zal leiden tot vroegtijdig uitvallen. Broan-NuTone LLC en Venmar Ventilation ULC raden aan om contact op te nemen met een gecertificeerd servicepunt voor alle vervangingsonderdelen en reparaties.

AVSF1-2 SERIE
Onderdelen - Onderdeel 4

SLEUTEL NR. ONDERDEEL NR. BESCHRIJVING HOEVEELHEID
30" ROESTVRIJSTAAL 30" ZWART ROESTVRIJSTAAL
1 S97020031 RECIRCULATIE AFDEKPLAAT, ROESTVRIJSTAAL (INCL. SCHROEVEN) 1
S98011873 RECIRCULATIE AFDEKPLAAT, ZWART ROESTVRIJSTAAL (INCL. SCHROEVEN) 1
2 SR680508 7'' RONDE KANAALPLAAT (INCLUSIEF SCHROEVEN) 1 1
3 S97020534 3¼" X 10" DEMPER ASSEMBLY (INCLUSIEF SCHROEVEN) 1 1
4 S97020409 BLOWER MOTOR (INCLUSIEF 4 SCHROEVEN EN 1 CONDENSATOR) 1 1
5 S97020407 FANPELLER (INCLUSIEF ITEM 6) 1 1
6 SR99420635 CLIP VOOR FANPELLER 1 1
7 S99010434-002 VETFILTER - MICRO MESH - TYPE C2 (SET VAN 2) 1 1
8 S99030376 ROCKER SWITCHES, BLACK (SET VAN 2) 1
S99030375 ROCKER SWITCHES, GREY (SET VAN 2) 1
9 S97020444 LED MODULE (PAIR) 1 1
10 S97020447 DRIVER VOOR LED (MET SCHROEVEN) 1 1
* S97020449 KABELBOOM 1 1
* S98011637 BEDRADING AFDEKKING 1 1
* S97020360 ONDERDELEN ZAK INCLUSIEF: 4 METALEN SCHROEVEN NR. 8-18 X 1/2",
RONDE KOP NR. 8 X 5/8" HOUTSCHROEVEN,
NR. 8 X 1/2" VERZINKTE HOUTSCHROEVEN
1 1
* S97020466 NIET-AFVOER FILTER - TYPE XC (SET VAN 2)
(ALLEEN NIET-AFVOER INSTALLATIE)
1 1
* S99527587 NIET-AFVOER FILTER CLIP KIT (INCLUSIEF 4 CLIPS) 1 1
* S97020470 EASY INSTALL KIT (INCLUSIEF HARDWARE) 1 1

* ITEM NIET GETOOND.

VERVANGINGSONDERDELEN EN REPARATIES
Om ervoor te zorgen dat uw unit in goede staat blijft, mag u uitsluitend originele vervangingsonderdelen van Venmar Ventilation ULC gebruiken. Originele vervangingsonderdelen van Venmar Ventilation ULC zijn speciaal ontworpen voor elke unit en zijn vervaardigd om te voldoen aan alle toepasselijke certificeringsnormen en een hoge veiligheidsstandaard te handhaven. Elk vervangingsonderdeel van een derde partij kan ernstige schade veroorzaken en het prestatieniveau van uw unit drastisch verminderen, wat zal resulteren in vroegtijdig uitvallen. Venmar Ventilation ULC raadt aan om contact op te nemen met een gecertificeerd servicepunt voor alle vervangingsonderdelen en reparaties.

Veiligheid

LEES EN BEWAAR DEZE INSTRUCTIES
waarschuwing Alleen bedoeld voor huishoudelijk kokenwaarschuwing
INSTALLATEUR: LAAT DEZE HANDLEIDING ACHTER BIJ DE HUISBEZITTER.
Registreer in de VS uw afzuigkap online op www.broan-nutone.com
Registreer in Canada uw afzuigkap online op www.nutone.ca


elektrisch schokgevaarOM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL AAN PERSONEN TE VERMINDEREN, NEEMT U DE VOLGENDE PUNTEN IN ACHT:
  • Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Neem bij vragen contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
  • Schakel, alvorens het apparaat te onderhouden of reinigen, de stroom uit bij het servicepaneel en vergrendel de service-onderbreker om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbreker niet kan worden vergrendeld, bevestigt u stevig een opvallend waarschuwingsapparaat, zoals een label, aan het servicepaneel.
  • Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/gekwalificeerde personen in overeenstemming met alle geldende codes en normen, inclusief brandwerende constructies.
  • Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen door het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die zijn gepubliceerd door de National Fire Protection Association (NFPA) en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) en de plaatselijke autoriteiten.
  • Beschadig de elektrische bedrading en andere verborgen voorzieningen niet bij het snijden of boren in een muur of plafond.
  • Geventileerde ventilatoren moeten altijd naar buiten worden geleid.
  • Gebruik dit apparaat niet met een extra solid-state snelheidsregelaar.
  • Gebruik alleen metalen leidingen om het risico op brand te verminderen.
  • Dit apparaat moet worden geaard.
  • Als alternatief kan dit product worden geïnstalleerd met de UL-goedgekeurde kabelset die voor het product is bestemd, volgens de instructies die bij de kabelset zijn verpakt.
  • Wanneer de toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen bevatten, prevaleren de bovengenoemde eisen op die van dit document en stemt de installateur ermee in om deze op eigen kosten na te leven.



elektrisch schokgevaarOM HET RISICO OP EEN VETBRAND OP EEN KOOKPLAAT TE VERMINDEREN:

  1. Laat oppervlakte-eenheden nooit onbeheerd achter op hoge standen. Overkoken veroorzaakt rook en vette lekkages die kunnen ontbranden. Verhit oliën langzaam op een lage of middelmatige stand.
  2. Zet de afzuigkap altijd AAN bij het koken op hoog vuur of bij het flamberen van gerechten (d.w.z.: Crêpes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
  3. Reinig de ventilatieventilator regelmatig. Vet mag niet zich ophopen op de ventilator, filters of in de afvoerkanalen.
  4. Gebruik de juiste panmaat. Gebruik altijd kookgerei dat geschikt is voor de grootte van het oppervlakte-element.

OM HET RISICO OP LETSEL BIJ PERSONEN IN GEVAL VAN EEN VETBRAND OP EEN KOOKPLAAT TE VERMINDEREN, NEEMT U DE VOLGENDE PUNTEN IN ACHT*:

  1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen bak, en zet de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK DOVEN, EVACUEER DAN EN BEL DE BRANDWEER.
  2. PAK NOOIT EEN VLAMMENDE PAN OP — U kunt brandwonden oplopen.
  3. GEBRUIK GEEN WATER, ook geen natte vaatdoeken of handdoeken — Dit kan een gewelddadige stoomexplosie veroorzaken.
  4. Gebruik alleen een brandblusser als:
    1. U een brandblusser van klasse ABC heeft en u weet hoe u deze moet bedienen.
    2. De brand klein is en zich bevindt in het gebied waar deze is begonnen.
    3. De brandweer is gebeld.
    4. U de brand kunt bestrijden met uw rug naar een uitgang.

* Gebaseerd op "Kitchen Fire Safety Tips" gepubliceerd door NFPA.

  • Alleen voor gebruik binnenshuis.
  • Alleen voor algemeen ventilerend gebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
  • Om schade aan de motorlagers en een lawaaierig en/of onevenwichtig ventilatorblad te voorkomen, dient u te voorkomen dat spuitpleister, bouwstof, enz. op de afzuigkap terechtkomt.
  • De motor van uw afzuigkap heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw wanneer hij is afgekoeld. Als de motor blijft uitschakelen en opnieuw starten, laat de afzuigkap dan onderhouden.
  • Voor de beste opvang van kookdampen MAG de onderkant van de afzuigkap NIET MINDER zijn dan 18" en maximaal 24" boven het kookoppervlak.
  • Volg altijd de eisen van de fabrikant van de kookapparatuur met betrekking tot de ventilatiebehoeften.
  • Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u ervoor zorgen dat de lucht naar buiten wordt afgevoerd — Voer geen lucht af in ruimtes binnen muren of plafonds of naar zolders, kruipruimtes of garages.
  • Bij het installeren, onderhouden of reinigen van het apparaat wordt aanbevolen om een veiligheidsbril en handschoenen te dragen.
  • Lees het specificatielabel op het product voor meer informatie en vereisten.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NuTone AVSF1 / AVDF1 / AVSF1-2 Serie Handleiding

Beschikbare talen

Inhoudsopgave
