Grandstream GXP2170 Handleiding

OVERZICHT

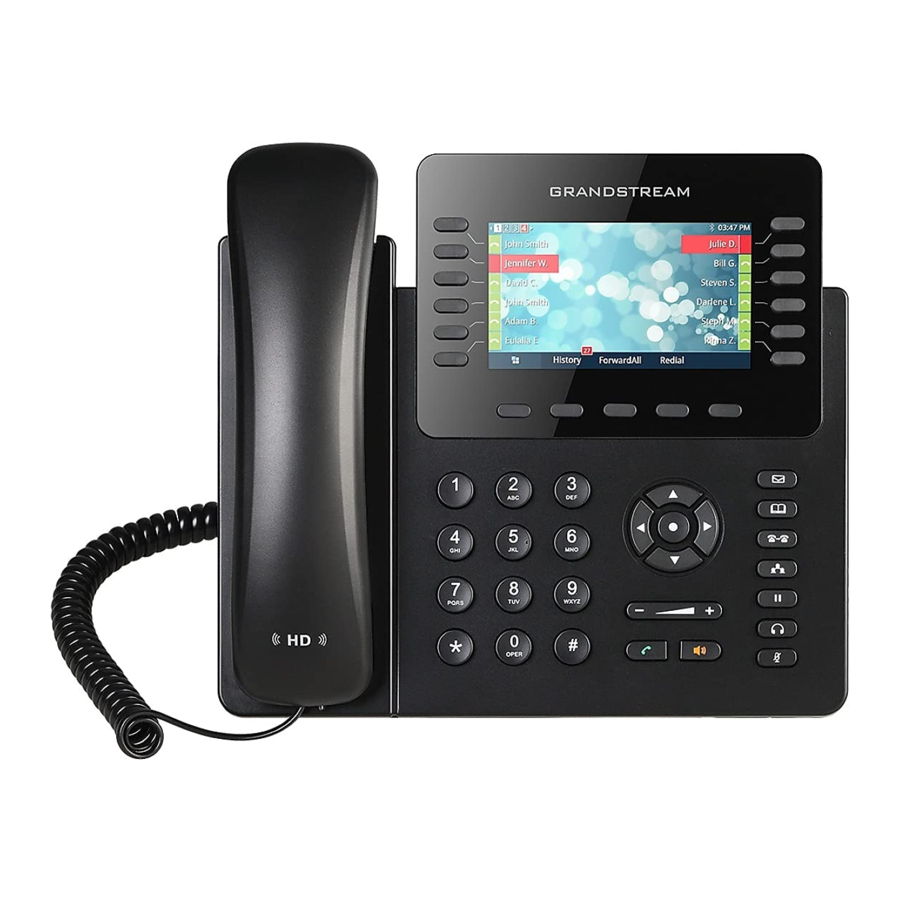

De GXP2170 is een enterprise IP-telefoon van de volgende generatie met 12 dual-color lijntoetsen (digitaal te programmeren als maximaal 48 provisioneerbare BLF/snelkies toetsen), 4,3 inch TFT-kleuren LCD, 5 programmeerbare contextgevoelige softkeys, dubbele Gigabit-netwerkpoorten, geïntegreerde PoE en Bluetooth, 5-weg conference en Electronic Hook Switch (EHS). De GXP2170 levert superieure HD-audiokwaliteit, uitgebreide en toonaangevende telefoniefuncties, bescherming van de privacy en brede interoperabiliteit met de meeste SIP-apparaten van derden en toonaangevende SIP/NGN/IMS-platforms. De GXP2170 is de perfecte keuze voor zakelijke gebruikers die op zoek zijn naar een hoogwaardige, veelzijdige multiline executive IP-telefoon met geavanceerde functionaliteiten en prestaties.

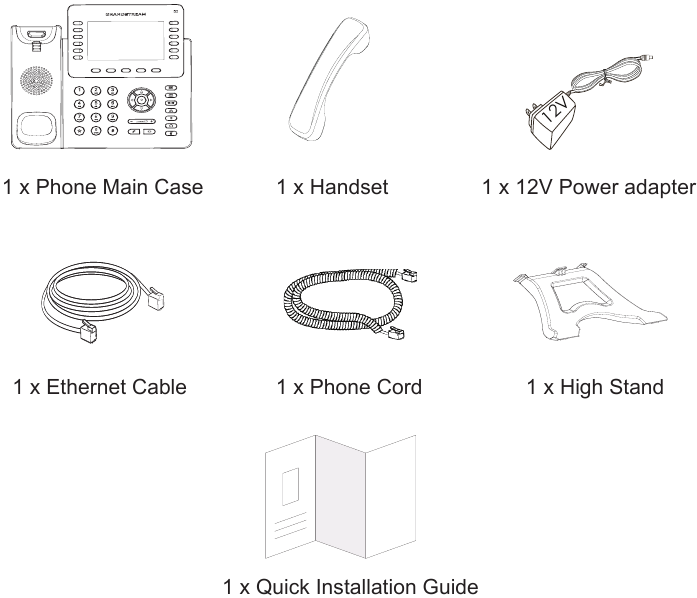

INHOUD VAN DE VERPAKKING

TELEFOONINSTALLATIE

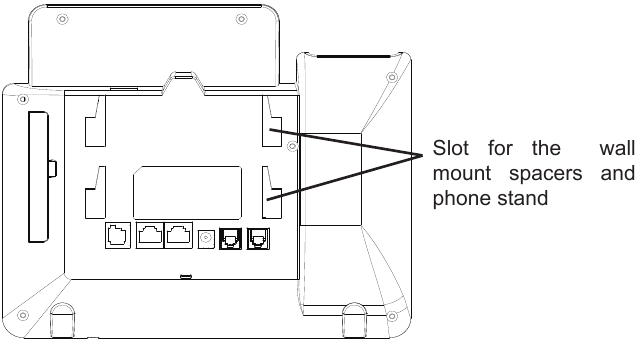

De telefoon installeren (wandmontage *apart verkrijgbaar):

1. Bevestig de afstandhouders voor wandmontage aan de sleuf voor afstandhouders voor wandmontage aan de achterkant van de telefoon.
2. Bevestig de telefoon aan de muur via het gat voor wandmontage.

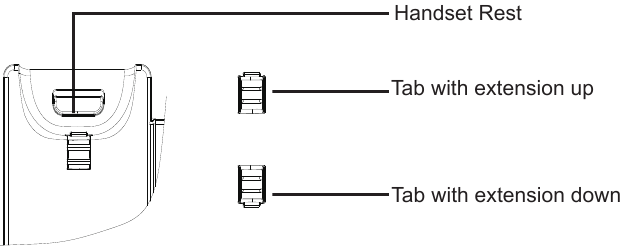

3. Trek het lipje uit de hoornhouder (zie onderstaande afbeelding).
4. Draai het lipje en steek het terug in de sleuf met de verlenging omhoog om de handset vast te houden terwijl de telefoon aan de muur is gemonteerd (zie onderstaande afbeelding).


De telefoon installeren (telefoonstandaard):
Om de telefoon op tafel te installeren met de telefoonstandaard, bevestigt u de telefoonstandaard aan de onderkant van de telefoon waar een sleuf voor de telefoonstandaard is (bovenste helft, onderste deel).

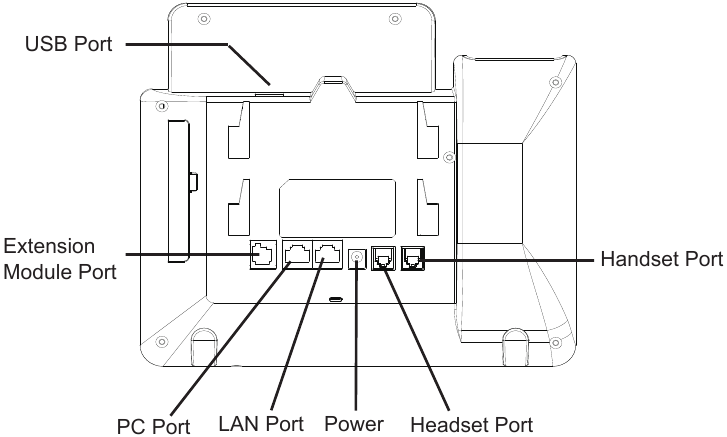

DE TELEFOON AANSLUITEN

Volg de onderstaande stappen om de GXP2170 in te stellen:

1. Verbind de handset en de hoofdtelefoonbehuizing met het telefoonsnoer.
2. Sluit de LAN-poort van de telefoon aan op de RJ-45-aansluiting van een hub/switch of een router (LAN-zijde van de router) met behulp van de Ethernet-kabel.
3. Sluit de 12V DC-uitgangsstekker aan op de voedingsaansluiting van de telefoon; sluit de stroom adapter aan op een stopcontact.
4. Het LCD-scherm toont informatie over provisioning of firmware-upgrade. Voordat u doorgaat, wacht u tot de datum/tijd wordt weergegeven.
5. Met behulp van de ingebouwde webserver van de telefoon of het configuratiemenu van het toetsenbord kunt u de telefoon verder configureren met behulp van een statisch IP-adres of DHCP.

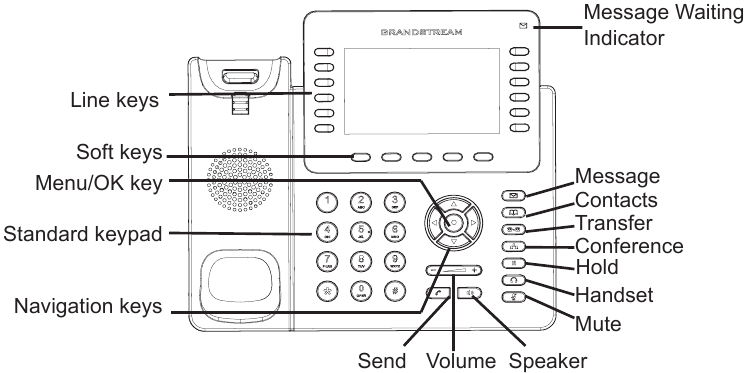

Tips voor het gebruik van het toetsenbord:

1. Om toegang te krijgen tot het MENU, drukt u op de ronde MENU-knop.
2. Navigeer door het menu met behulp van de OMHOOG/OMLAAG en LINKS/RECHTS knoppen.
3. Druk op de ronde MENU-knop om een menuselectie te bevestigen.
4. De telefoon verlaat automatisch de MENU-modus wanneer er een inkomende oproep is, de telefoon wordt van de haak gehaald of wanneer de MENU-modus 60 seconden inactief blijft.

TELEFOONCONFIGURATIE

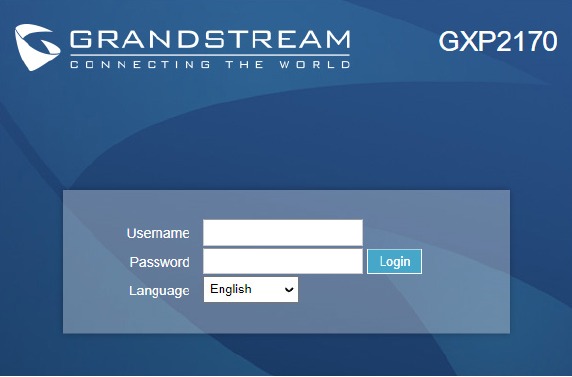

Configureer de GXP2170 met behulp van een webbrowser:

1. Zorg ervoor dat uw telefoon is ingeschakeld en verbonden met internet.
2. Druk op de OMHOOG-knop om het IP-adres te zien.
3. Typ het IP-adres van de telefoon in uw pc-browser.

4. De standaard gebruikersnaam en het wachtwoord van de beheerder zijn "admin"; de standaard eindgebruikersnaam is "user" en het wachtwoord is "123".

Configureer de GXP2170 met behulp van het toetsenbord:

1. Zorg ervoor dat de telefoon inactief is.
2. Druk op de MENU-knop om toegang te krijgen tot het toetsenbordMENU om de telefoon te configureren.
3. Selecteer MENU-> Telefoon-> SIP-> Account om instellingen te configureren voor SIP-proxy, Uitgaande proxy, SIP-gebruikers-ID, SIP-verificatie-ID en SIP-wachtwoord.
4. Volg de MENU-opties om de basisfuncties van de telefoon te configureren. Bijvoorbeeld: het IP-adres als u een statisch IP-adres gebruikt. Raadpleeg de GXP2170 Gebruikershandleiding voor meer informatie.
5. Neem contact op met uw ITSP voor aanvullende instellingen die mogelijk nodig zijn om de telefoon te configureren.

GXP2170 UITBREIDINGSMODULE - GXP2200EXT

De GXP2200EXT is een ideale oplossing voor de drukke bedrijfsomgeving die de mogelijkheid wil toevoegen om efficiënt oproepen te ontvangen en te verzenden. Elke uitbreidingsmodule heeft 20 programmeerbare knoppen, linker- en rechterknoppen, die 40 multifunctionele toetsen ondersteunen die kunnen worden geconfigureerd. De GXP2170 ondersteunt maximaal 4 uitbreidingsmodules, waardoor 160 volledig programmeerbare telefoonextensies aan de telefoon worden toegevoegd.
Opmerking: De GXP2200EXT is een extra accessoire voor de GXP2170 en is niet inbegrepen in de GXP2170-doos.

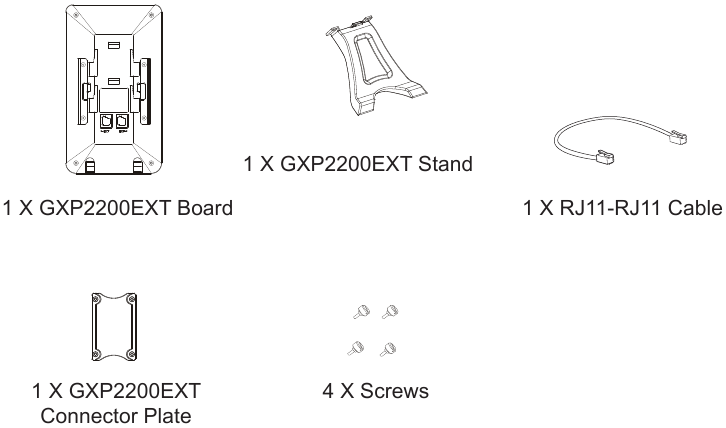

GXP2200EXT Pakketinhoud

GXP2200EXT Installeren

1. Op de achterkant van de GXP2170 en GXP2200EXT bevinden zich sleuven voor de aansluitplaat. Bevestig de connectorplaat tussen de sleuven voor GXP2170 en GX- P2200EXT;
2. Gebruik de meegeleverde schroeven en draai ze goed vast;

3. Sluit de GXP2200EXT-kaart aan op de GXP2170 via de EXT-poort met behulp van de RJ11- RJ11-kabel meegeleverd;
4. Installeer de telefoonstandaard op de GXP2170 en GXP2200EXT;
5. Schakel de GXP2170 in. De GXP2200EXT toont het opstartscherm met versie-informatie en verbindingsstatus;
6. Na succesvol opstarten blijft de GXP2200EXT inactief. Houd de linkerknop 3 seconden ingedrukt om de versie-informatie en status te controleren.

GXP2200EXT configureren

1. Log in op de web-GUI van de GXP2170 en configureer de multifunctionele toetsen voor de GXP2200EXT 1/2/3/4 volgens de web-GUI-tabbladen van de GXP2170;
2. Druk op de GXP2200EXT op de linker- of rechterknop om door de status van alle MPK's te bladeren op verschillende pagina's;
3. Raadpleeg de gebruikershandleiding van de GXP2170 voor meer informatie.

VOORZORGSMAATREGELEN

Schakel de GXP2170 NIET uit en weer in tijdens het opstarten van het systeem of de firmware-upgrade. U kunt firmware-images beschadigen en ervoor zorgen dat het apparaat niet goed functioneert.

Gebruik alleen de stroomadapter die is meegeleverd in de GXP2170-verpakking. Het gebruik van een alternatieve, niet-gekwalificeerde stroomadapter kan het apparaat mogelijk beschadigen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
