Grandstream GXP2140 Handleiding

OVERZICHT

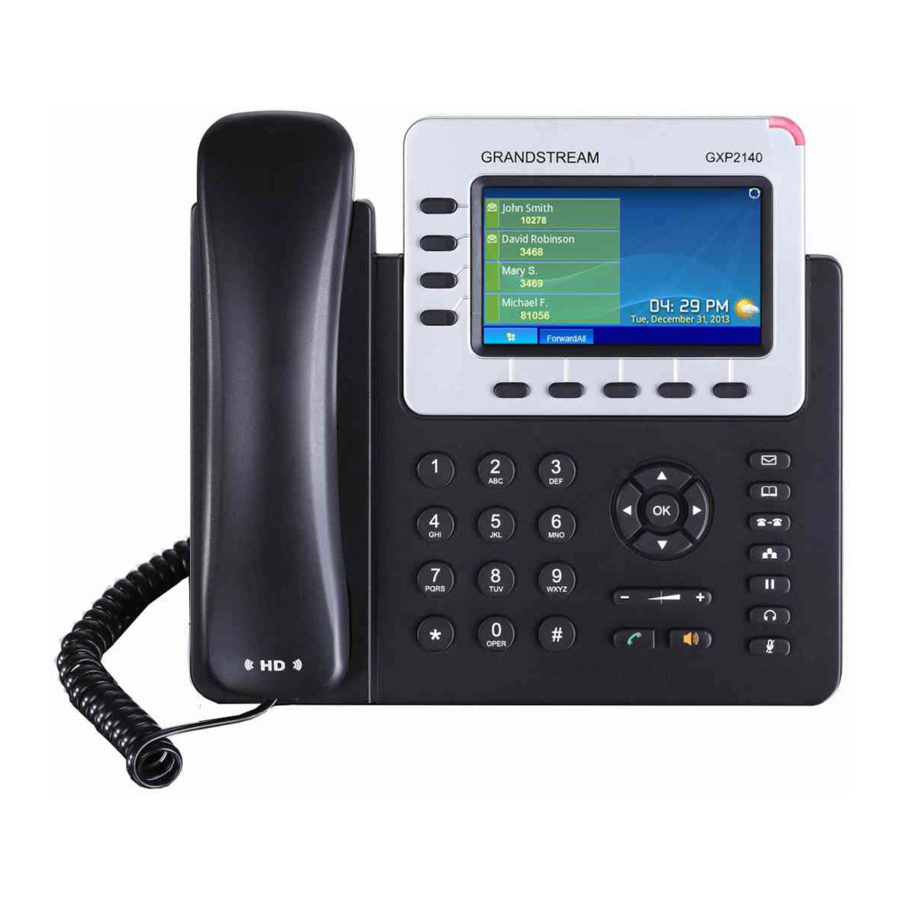

De GXP2140 is een next-generation IP-telefoon voor bedrijven met maximaal 4 lijnen, een 4,3-inch TFT-kleuren-LCD, 5 XML-programmeerbare contextgevoelige softkeys, dubbele Gigabit-netwerkpoorten, geïntegreerde PoE en Bluetooth, 5-weg conference en Electronic Hook Switch (EHS). De GXP2140 levert superieure HD-audiokwaliteit, uitgebreide en toonaangevende telefoniefuncties, bescherming van de privacy en brede interoperabiliteit met de meeste SIP-apparaten van derden en toonaangevende SIP/NGN/IMS-platforms. De GXP2140 is de perfecte keuze voor zakelijke gebruikers die op zoek zijn naar een hoogwaardige, veelzijdige executive IP-telefoon met meerdere lijnen en geavanceerde functionaliteiten en prestaties.

De GXP2140 is niet vooraf geconfigureerd om noodoproepen te ondersteunen of uit te voeren naar een ziekenhuis, politiebureau, medische dienst ("Emergency Service(s)") of enige andere vorm van Emergency Service.
U moet aanvullende maatregelen treffen om toegang te krijgen tot Emergency Services. Het is uw verantwoordelijkheid om een SIP-compatibele internettelefoondienst aan te schaffen, de GXP2140 correct te configureren om die dienst te gebruiken en uw configuratie periodiek te testen om te bevestigen dat deze werkt zoals u verwacht. Als u dit niet doet, is het uw verantwoordelijkheid om traditionele draadloze of vaste telefoondiensten aan te schaffen om toegang te krijgen tot Emergency Services.

GRANDSTREAM BIEDT GEEN VERBINDINGEN MET NOODDIENSTEN VIA DE GXP2140. NOCH GRANDSTREAM, NOCH HAAR FUNCTIONARISSEN, WERKNEMERS OF GELIEERDE ONDERNEMINGEN KUNNEN AANSPRAKELIJK WORDEN GESTELD VOOR ENIGE CLAIM, SCHADE OF VERLIES, EN U DOET HIERBIJ AFSTAND VAN ALLE DERGELIJKE CLAIMS OF VORDERINGEN DIE VOORTVLOEIEN UIT OF VERBAND HOUDEN MET UW ONVERMOGEN OM DE GXP2140 TE GEBRUIKEN OM CONTACT OP TE NEMEN MET NOODDIENSTEN, EN UW VERZUIM OM AANVULLENDE MAATREGELEN TE TREFFEN OM TOEGANG TE KRIJGEN TOT NOODDIENSTEN IN OVEREENSTEMMING MET DE ONMIDDELLIJK VOORAFGAANDE ALINEA

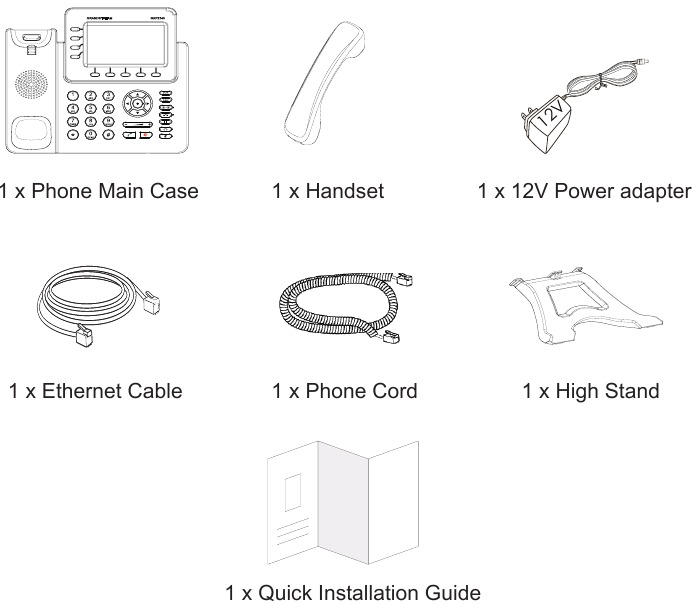

INHOUD VAN DE VERPAKKING

APPARAATINSTALLATIE

Sleuf voor de afstandhouders voor wandmontage en telefoonstandaard

De telefoon installeren (Wandhouder* afzonderlijk verkocht):

1. Bevestig de afstandhouders voor wandmontage aan de sleuf voor afstandhouders voor wandmontage aan de achterkant van de telefoon.
2. Bevestig de telefoon aan de muur via het gat voor de wandhouder.

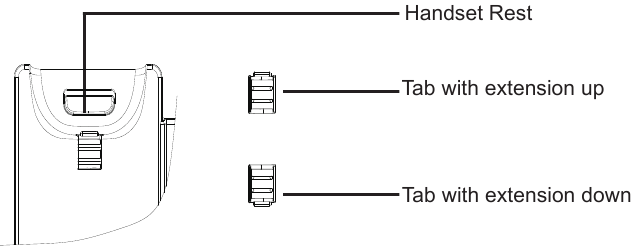

3. Trek het lipje uit de handsethouder (zie bovenstaande afbeelding).
4. Draai het lipje en steek het terug in de sleuf met de verlenging omhoog om de handset vast te houden terwijl de telefoon aan de muur is gemonteerd (zie onderstaande afbeelding).

De telefoon installeren (telefoonstandaard):
Om de telefoon op de tafel te installeren met de telefoonstandaard, bevestigt u de telefoonstandaard aan de onderkant van de telefoon waar een sleuf voor de telefoonstandaard zit. (Bovenste helft, onderste deel).

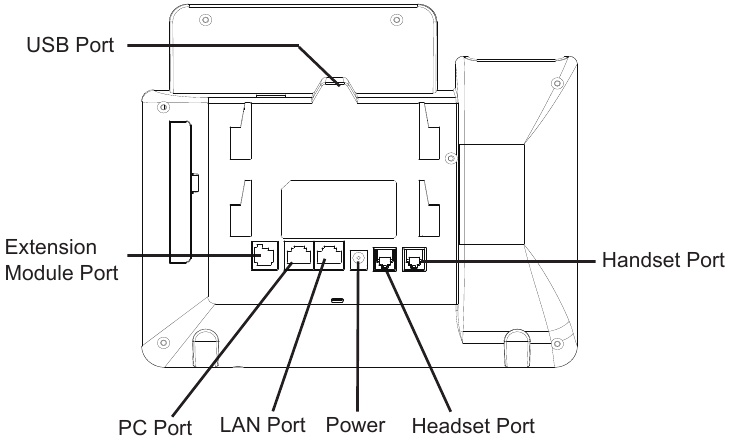

HET APPARAAT AANSLUITEN

Volg de onderstaande stappen om de GXP2140 in te stellen:

1. Verbind de handset en de hoofdtelefoonbehuizing met het telefoonsnoer.
2. Sluit de LAN-poort van de telefoon aan op de RJ-45-aansluiting van een hub/switch of een router (LAN-zijde van de router) met behulp van de Ethernet-kabel.
3. Sluit de 12V DC-uitgangsstekker aan op de voedingsaansluiting van de telefoon; steek de stroomadapter in een stopcontact.
4. Het LCD-scherm toont informatie over provisioning of firmware-upgrade. Wacht tot de datum/tijd wordt weergegeven voordat u verdergaat.
5. Met behulp van de ingebouwde webserver van de telefoon of het configuratiemenu op het toetsenblok kunt u de telefoon verder configureren met behulp van een statisch IP-adres of DHCP.

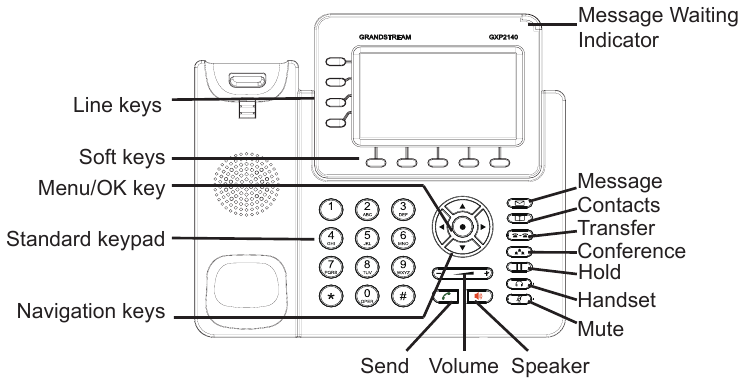

Tips voor het gebruik van het toetsenblok:

1. Om toegang te krijgen tot het MENU, drukt u op de ronde MENU-knop.
2. Navigeer door het menu met behulp van de OMHOOG/OMLAAG en LINKS/RECHTS knoppen.
3. Druk op de ronde MENU-knop om een menuselectie te bevestigen.
4. De telefoon verlaat automatisch de MENU-modus wanneer er een inkomende oproep is, de telefoon wordt van de haak gehaald of wanneer de MENU-modus 60 seconden inactief is.

APPARAATCONFIGURATIE

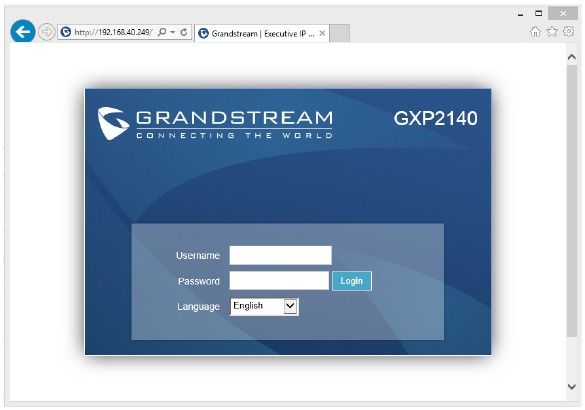

Het apparaat configureren met een webbrowser

1. Zorg ervoor dat uw telefoon is ingeschakeld en verbonden met internet.
2. Druk op de knop OMHOOG om het IP-adres te zien.
3. Typ het IP-adres van de telefoon in de browser van uw pc. (Zie bovenstaande afbeelding)
4. De standaard gebruikersnaam en het wachtwoord van de beheerder zijn "admin"; de standaard gebruikersnaam van de eindgebruiker is "user" en het wachtwoord is "123".

Het apparaat configureren met het toetsenblok

1. Zorg ervoor dat de telefoon inactief is.
2. Druk op de MENU-knop om toegang te krijgen tot het toetsenblok MENU om de telefoon te configureren.
3. Selecteer MENU-> Phone-> SIP-> Account om instellingen te configureren voor SIP Proxy, Outbound Proxy, SIP User ID, SIP Auth ID en SIP Password.
4. Volg de MENU-opties om de basisfuncties van de telefoon te configureren. Bijvoorbeeld: het IP-adres bij gebruik van een statisch IP-adres. Raadpleeg de GXP2140-gebruikershandleiding voor meer informatie.
5. Neem contact op met uw ITSP voor aanvullende instellingen die mogelijk nodig zijn om de telefoon te configureren.

GXP2200EXT UITBREIDINGSMODULE

De GXP2200EXT is een ideale oplossing voor de drukke bedrijfsomgeving die de mogelijkheid wil toevoegen om efficiënt oproepen te ontvangen en te verzenden. Elke uitbreidingsmodule heeft 20 programmeerbare knoppen, knoppen links en rechts, die 40 multifunctionele toetsen ondersteunen die kunnen worden geconfigureerd. De GXP2140 ondersteunt maximaal 4 uitbreidingsmodules, waardoor 160 volledig programmeerbare telefoonuitbreidingen aan de telefoon worden toegevoegd.
Opmerking: de GXP2200EXT is een extra accessoire voor de GXP2140 en is niet inbegrepen in de GXP2140-doos.

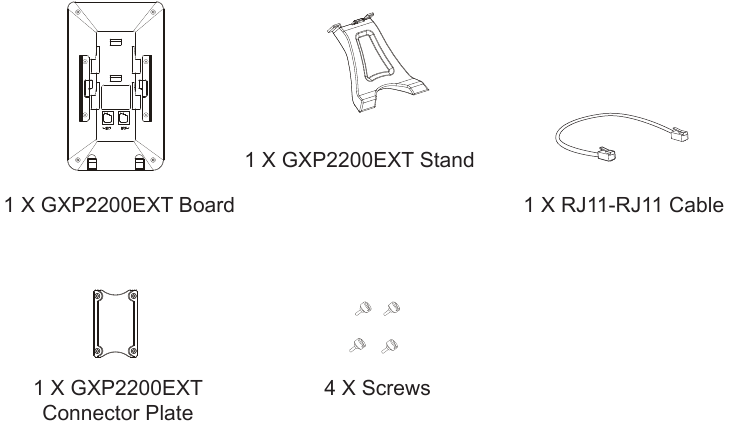

Inhoud van de GXP2200EXT-verpakking

De GXP2200EXT installeren

1. Aan de achterkant van de GXP2140 en GXP2200EXT bevinden zich sleuven voor de connectorplaat. Bevestig de connectorplaat tussen de sleuven voor GXP2140 en GXP2200EXT;
2. Draai de meegeleverde schroeven vast (zie bovenstaande afbeelding);
3. Sluit het GXP2200EXT-bord aan op de GXP2140 via de EXT-poort met behulp van de meegeleverde RJ11RJ11-kabel;
4. Installeer de telefoonstandaard op de GXP2140 en GXP2200EXT;
5. Schakel de GXP2140 in. De GXP2200EXT toont het opstartscherm met versie-informatie en verbindingsstatus;
6. Na succesvol opstarten blijft de GXP2200EXT inactief. Houd de linkerknop 3 seconden ingedrukt om de versie-informatie en de status te controleren.

De GXP2200EXT configureren

1. Log in op de web-GUI van de GXP2140 en configureer Multiple Purpose Keys voor de GXP2200EXT 1/2/3/4 volgens de web-GUI-tabbladen van de GXP2140;
2. Druk op de GXP2200EXT op de linker- of rechterknop om door de status van alle MPK's op verschillende pagina's te bladeren;
3. Raadpleeg de GXP2140-gebruikershandleiding voor meer informatie.

VOORZORGSMAATREGELEN

Schakel de GXP2140 NIET uit tijdens het opstarten van het systeem of de firmware-upgrade. U kunt firmware-images beschadigen en ervoor zorgen dat het apparaat defect raakt.

Gebruik alleen de stroomadapter die in de GXP2140-verpakking is meegeleverd. Het gebruik van een alternatieve niet-gekwalificeerde stroomadapter kan het apparaat mogelijk beschadigen.
