Alienware Aurora Ryzen Edition, D23M handleiding

Opmerkingen, waarschuwingen en alarmen
OPMERKING: Een OPMERKING geeft belangrijke informatie aan waarmee u uw product beter kunt gebruiken.

EEN VOORZICHTIG is een indicatie van mogelijke schade aan hardware of verlies van gegevens en vertelt u hoe u het probleem kunt voorkomen.

EEN WAARSCHUWING is een indicatie van mogelijk letsel, schade aan eigendommen of overlijden.

Uw computer instellen

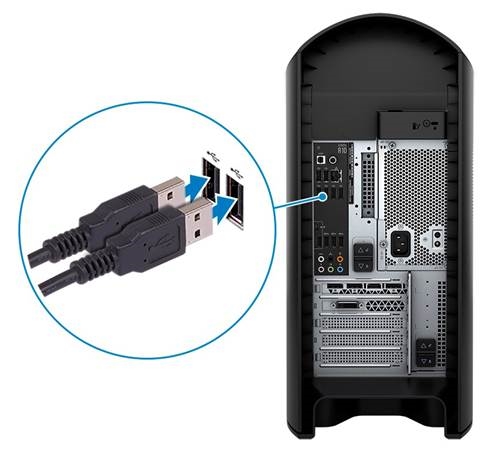

1. Sluit het toetsenbord en de muis aan.

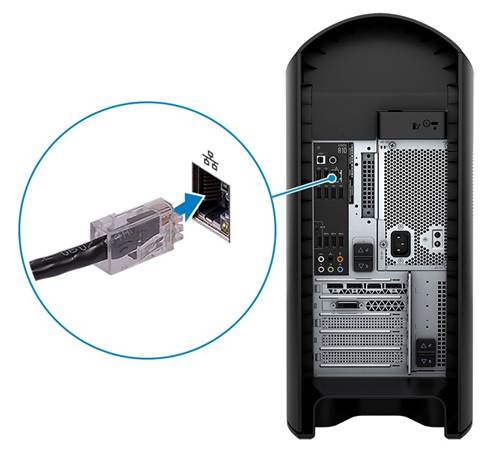

2. Maak verbinding met uw netwerk via een kabel of maak verbinding met een draadloos netwerk.

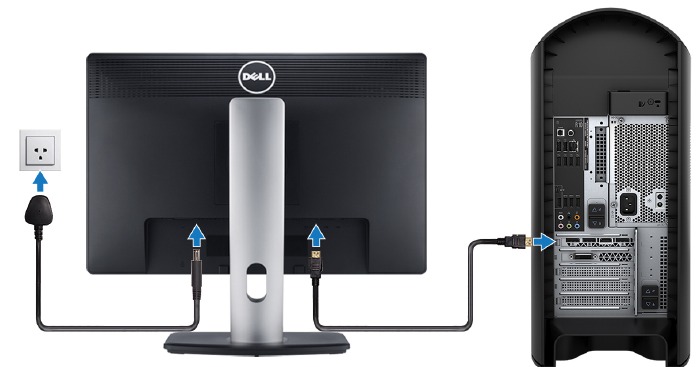

3. Sluit het beeldscherm aan.


OPMERKING: De DisplayPort op het achterpaneel van uw computer is afgedekt. Sluit het beeldscherm aan op de afzonderlijke grafische kaart van uw computer.

OPMERKING: Als u twee grafische kaarten hebt, is de kaart die is geïnstalleerd in PCI-Express X16 (grafische sleuf 1) de primaire grafische kaart.

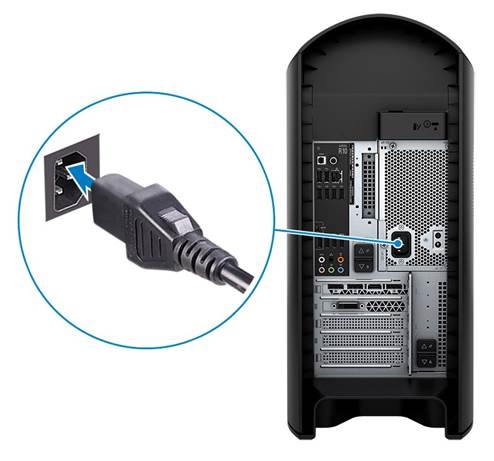

4. Sluit de voedingskabel aan.

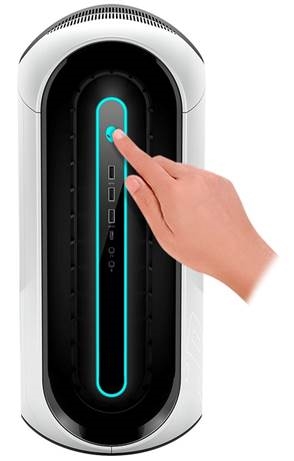

5. Druk op de aan/uit-knop.


Aanzichten van Alienware Aurora Ryzen Edition

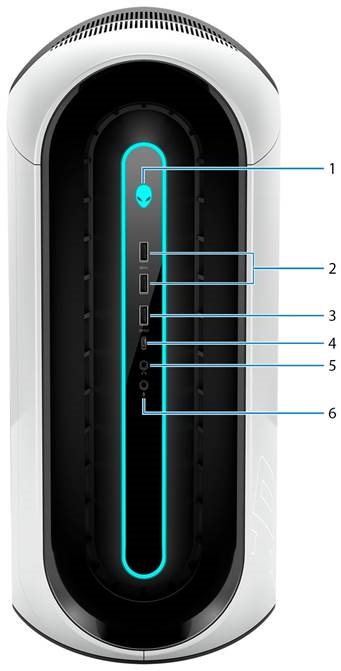

Voorzijde

1. Aan/uit-knop (Alien-hoofd)
   Druk hierop om de computer in te schakelen als deze is uitgeschakeld, in de slaapstand staat of in de hibernation-stand staat.
   Druk hierop om de computer in de slaapstand te zetten als deze is ingeschakeld.
   Wanneer de computer is ingeschakeld, drukt u op de aan/uit-knop om de computer in de slaapstand te zetten. Houd de aan/uit-knop vier seconden ingedrukt om de computer geforceerd af te sluiten.
   OPMERKING: U kunt het gedrag van de aan/uit-knop aanpassen in Windows. Zie Me and My Dell op www.dell.com/support/manuals voor meer informatie.
2. USB 3.1 Gen 1-poorten (2)
   Sluit apparaten aan zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 5 Gbps.
3. USB 3.1 Gen 1-poort met PowerShare
   Sluit apparaten aan zoals externe opslagapparaten en printers.
   Biedt gegevensoverdrachtsnelheden tot 5 Gbps. Met PowerShare kunt u aangesloten USB-apparaten opladen.
   OPMERKING: Aangesloten USB-apparaten worden niet opgeladen als de computer is uitgeschakeld of in de slaapstand staat. Schakel de computer in om aangesloten apparaten te gaan opladen.
4. SB 3.1 Gen 1 (Type-C)-poort
   Sluit randapparatuur aan, zoals externe opslagapparaten en printers
   Biedt gegevensoverdrachtsnelheden tot 5 Gbps. Ondersteunt Power Delivery waarmee apparaten in twee richtingen van stroom kunnen worden voorzien. Biedt tot 7,5 W vermogen voor sneller opladen.
5. Koptelefoonpoort
   Sluit een hoofdtelefoon of luidsprekers aan.
6. Microfoonpoort
   Sluit een externe microfoon aan om geluid in te voeren.

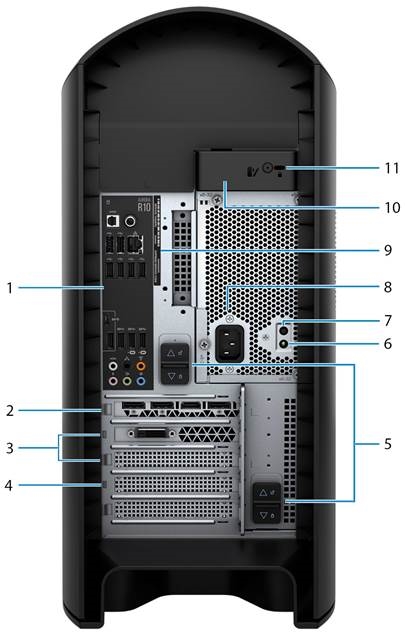

Achterzijde

1. Achterpaneel
   Sluit USB-, audio-, video- en andere apparaten aan.
2. PCI-Express X16 (grafische sleuf 1)
   Sluit een PCI-Express-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer uit te breiden. Gebruik een PCI-Express X16-sleuf om de grafische kaart aan te sluiten voor optimale grafische prestaties.
   OPMERKING: De PCI-Express X16-sleuf werkt alleen op X8-lanes.
   OPMERKING: Als u twee grafische kaarten hebt, is de kaart die is geïnstalleerd in PCI-Express X16 (grafische sleuf 1) de primaire grafische kaart.
3. PCI-Express X4-sleuven (2)
   Sluit een PCI-Express-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer uit te breiden.
   OPMERKING: De PCI-Express X4-sleuf 3 werkt alleen op X2-lanes.
4. PCI-Express X16 (grafische sleuf 2)
   Sluit een PCI-Express-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer uit te breiden. Gebruik een PCI-Express X16-sleuf om de grafische kaart aan te sluiten voor optimale grafische prestaties.
   OPMERKING: De PCI-Express X16-sleuf werkt alleen op X8-lanes.
5. Ontgrendelingen voor de voedingskooi (2)
   Hiermee kunt u de voedingseenheid uit uw computer verwijderen.
6. Diagnostische knop voor de voeding
   Druk hierop om de status van de voeding te controleren.
7. Diagnostisch lampje voor de voeding
   Geeft de status van de voeding aan.
8. Voedingspoort
   Sluit een voedingskabel aan om uw computer van stroom te voorzien.
9. Label met servicetag
   De servicetag is een unieke alfanumerieke identificatiecode waarmee Dell servicetechnici de hardwarecomponenten in uw computer kunnen identificeren en toegang krijgen tot garantie-informatie.
10. Ontgrendeling van de zijpaneel
    Hiermee kunt u het zijpaneel van uw computer verwijderen.
11. Sleuf voor beveiligingskabel (voor Kensington-sloten)
    Sluit een beveiligingskabel aan om ongeautoriseerde verplaatsing van uw computer te voorkomen.

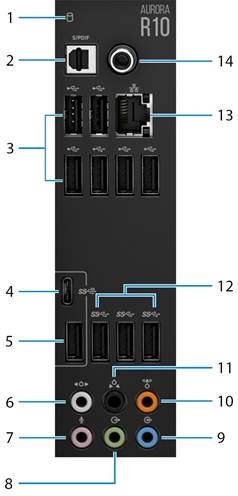

Achterpaneel

1. Lampje voor hardeschijfactiviteit
   Het activiteitslampje gaat branden wanneer de computer gegevens van de harde schijf leest of ernaar schrijft.
2. Optische S/PDIF-poort
   Sluit een versterker, luidsprekers of een tv aan voor digitale audio-uitvoer via een optische kabel.
3. USB 2.0-poorten (6)
   Sluit randapparatuur aan zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 480 Mbps.
4. USB 3.1 Gen 2 Type-C-poort
   Sluit randapparatuur aan, zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 10 Gbps.
   OPMERKING: Deze poort biedt geen ondersteuning voor video-/audiostreaming of stroomvoorziening.
5. USB 3.1 Gen 2-poort
   Sluit randapparatuur aan, zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 10 Gbps.
6. Surroundpoort links/rechts aan de zijkant
   Sluit audio-uitvoerapparaten aan, zoals luidsprekers en versterkers. Sluit in een 7.1-luidsprekerkanaalconfiguratie de luidsprekers links en rechts aan de zijkant aan.
7. Microfoonpoort
   Sluit een externe microfoon aan om geluid in te voeren.
8. Line-out-poort voor links/rechts surround aan de voorkant
   Sluit audio-uitvoerapparaten aan, zoals luidsprekers en versterkers. Sluit in een 2.1-luidsprekerkanaalconfiguratie de linker- en rechterluidspreker aan. Sluit in een 5.1- of 7.1-luidsprekerkanaalconfiguratie de luidsprekers links en rechts aan de voorkant aan.
9. Line-in-poort
   Sluit opname- of afspeelapparaten aan, zoals een microfoon of cd-speler.
10. Center-/subwoofer LFE-surroundpoort
    Sluit de centerluidspreker of de subwoofer aan.
    OPMERKING: Raadpleeg de documentatie die bij de luidsprekers is geleverd voor meer informatie over de luidsprekerconfiguratie.
11. Surroundpoort links/rechts achter
    Sluit audio-uitvoerapparaten aan, zoals luidsprekers en versterkers. Sluit in een 5.1- of 7.1-luidsprekerkanaalconfiguratie de luidsprekers links en rechts achter aan.
12. USB 3.1 Gen 1-poorten (3)
    Sluit randapparatuur aan zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 5 Gbps.
13. Netwerkpoort (met lampjes)
    Sluit een Ethernet-kabel (RJ45) aan vanaf een router of een breedbandmodem voor netwerk- of internettoegang. De twee lampjes naast de connector geven de connectiviteitsstatus en netwerkactiviteit aan.
14. Coaxiale S/PDIF-poort
    Sluit een versterker, luidsprekers of een tv aan voor digitale audio-uitvoer via een coaxiale kabel. Specificaties van Alienware Aurora Ryzen Edition

Specificaties van de Alienware Aurora Ryzen Edition

Afmetingen en gewicht

Tabel 1. Afmetingen en gewicht

Processoren

Tabel 2. Processoren

Tabel 2. Processoren (vervolg)

Chipset

De volgende tabel bevat de details van de chipset die wordt ondersteund door uw Alienware Aurora Ryzen Edition

Tabel 3. Chipset

Besturingssysteem

Uw Alienware Aurora Ryzen Edition ondersteunt de volgende besturingssystemen:

• Windows 11 Home, 64-bits
• Windows 11 Pro, 64-bits
• Windows 10 Home, 64-bits
• Windows 10 Pro, 64-bits

Geheugen

Tabel 4. Geheugenspecificaties

Tabel 4. Geheugenspecificaties (vervolg)

Poorten en aansluitingen

Tabel 5. Poorten en aansluitingen

Tabel 5. Poorten en aansluitingen (vervolg)

Beschrijving	Waarden
Beveiliging	Kensington-slot
Intern:
PCIe-uitbreidingskaartsleuven	Twee PCIe x16-slots Twee PCIe x4-slots
mSATA	Niet ondersteund
SATA	Vier
M.2	Eén M.2-kaartsleuf voor WLAN en Bluetooth Eén PCIe/SATA M.2-kaartsleuf voor 2230/2280 solid-state drive OPMERKING: Voor meer informatie over de functies van verschillende typen M.2-kaarten, raadpleegt u het Knowledge Base-artikel 000144170.

Communicatie

Ethernet

Tabel 6. Ethernetspecificaties

Draadloze module

Tabel 7. Specificaties draadloze module

Video

Tabel 8. Specificaties afzonderlijke grafische kaart

Audio

Tabel 9. Audiospecificaties

Opslag

Uw computer ondersteunt een van de volgende configuraties:

• Eén M.2 2230/2280 solid-state drive, één 3,5-inch harde schijf en twee 2,5-inch harde schijven
• Twee 2,5-inch harde schijven
• Eén 3,5-inch harde schijf en twee 2,5-inch harde schijven

OPMERKING: De primaire schijf van uw computer varieert afhankelijk van de opslagconfiguratie.

Tabel 10. Opslagspecificaties

Vermogenswaarden

Tabel 11. Specificaties voedingsadapter

Tabel 11. Specificaties voedingsadapter (vervolg)

Computeromgeving

Niveau van verontreiniging in de lucht: G1 zoals gedefinieerd door ISA-S71.04-1985

Tabel 12. Computeromgeving

* Gemeten met behulp van een willekeurig trillingsspectrum dat de gebruikersomgeving simuleert.

† Gemeten met behulp van een halve sinuspuls van 2 ms wanneer de harde schijf in gebruik is.

Alienware Command Center

Alienware Command Center (AWCC) biedt een enkele interface om de gamingervaring aan te passen en te verbeteren. Het AWCC-dashboard toont de meest recent gespeelde of toegevoegde games en biedt gamespecifieke informatie, thema's, profielen en toegang tot computerinstellingen. U hebt snel toegang tot instellingen zoals gamespecifieke profielen en thema's, verlichting, macro's en audio die cruciaal zijn voor de gamingervaring.

AWCC ondersteunt ook AlienFX 2.0. Met AlienFX kunt u gamespecifieke lichtkaarten maken, toewijzen en delen om de gamingervaring te verbeteren. Het stelt u ook in staat om uw eigen individuele lichteffecten te creëren en deze toe te passen op de computer of aangesloten randapparatuur. AWCC integreert perifere randapparatuur om een ​​uniforme ervaring en de mogelijkheid te garanderen om deze instellingen aan uw computer of game te koppelen.

AWCC ondersteunt de volgende functies:

• FX: Maak en beheer de AlienFX-zones.
• Fusion: omvat de mogelijkheid om gamespecifieke functies voor energiebeheer, geluidsbeheer en thermisch beheer aan te passen.
• Peripheral Management: Hiermee kunnen randapparaten verschijnen en worden beheerd in Alienware Command Center. Ondersteunt belangrijke perifere instellingen en is gekoppeld aan andere functies, zoals profielen, macro's, AlienFX en gamebibliotheek.

AWCC ondersteunt ook geluidsbeheer, thermische regelaars, CPU, GPU, geheugen (RAM)-bewaking. Zie de Alienware Command Center Online Help voor meer informatie over AWCC.

Hulp krijgen en contact opnemen met Alienware

Zelfhulpmiddelen

U kunt informatie en hulp krijgen over Alienware-producten en -services met behulp van deze online zelfhulpmiddelen:

Tabel 13. Alienware-producten en online zelfhulpmiddelen

Zelfhulpmiddelen	Locatie van bron
Informatie over Alienware-producten en -services	www.alienware.com
My Dell-app
Tips
Contact Support	Typ in Windows Zoeken Contact Support (Contact opnemen met ondersteuning) en druk op Enter (Enter).
Online hulp voor besturingssysteem	www.dell.com/support/windows
Krijg toegang tot topoplossingen, diagnoses, drivers en downloads en kom meer te weten over uw computer via video's, handleidingen en documenten.	Uw Alienware-computer wordt uniek geïdentificeerd door een servicetag of express-servicecode. Om relevante ondersteuningsbronnen voor uw Dell-computer te bekijken, voert u de servicetag of express-servicecode in op www.dell.com/support. Zie De servicetag op uw computer zoeken voor meer informatie over het vinden van de servicetag voor uw computer.
VR-ondersteuning	www.dell.com/VRsupport
Video's met stapsgewijze instructies voor het onderhouden van uw computer	www.youtube.com/alienwareservices

Contact opnemen met Alienware

Ga naar www.alienware.com om contact op te nemen met Alienware voor verkoop-, technische ondersteunings- of klantenservicekwesties.

OPMERKING: Beschikbaarheid varieert per land/regio en product, en sommige services zijn mogelijk niet beschikbaar in uw land/regio.

OPMERKING: Als u geen actieve internetverbinding hebt, kunt u contactgegevens vinden op uw aankoopfactuur, pakbon, rekening of Dell-productcatalogus.
