FUNCTIES

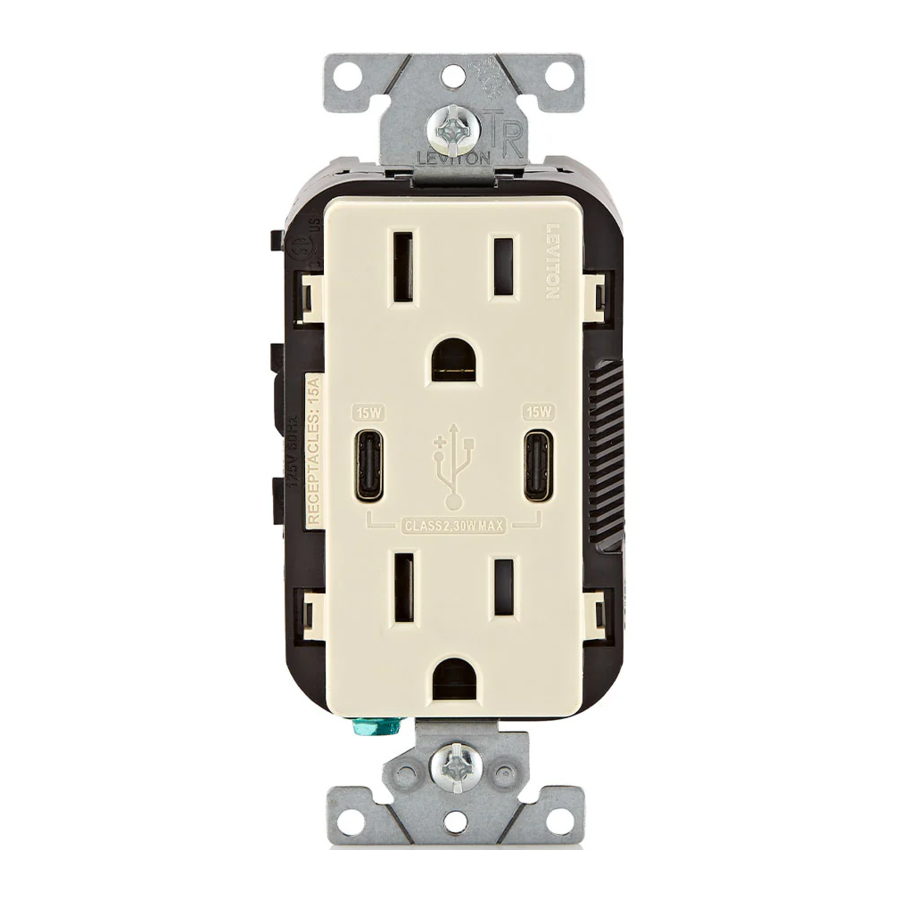

1. De Duplex Dubbele Type C USB-lader/Tamper Resistant Outlet biedt:
   • Twee USB Type-C ®-poorten met een vermogen van 5V DC met een gecombineerd vermogen van 30W.
     • Wanneer een van de poorten is aangesloten op een draagbaar apparaat, levert de lader 5V DC met maximaal 3A (15W).
     • Zodra beide poorten zijn aangesloten op draagbare elektronische apparaten, levert elke poort maximaal 5V DC met 3A.
   • Twee 15A-125VAC of 20A-125VAC stopcontacten.
2. De USB-poorten worden ALLEEN gebruikt om draagbare elektronische apparaten op te laden (geen mogelijkheid tot gegevensoverdracht).

INSTALLATIE

1.
   OM BRAND, SCHOKKEN OF DE DOOD TE VOORKOMEN; SCHAKEL DE STROOMUIT OP DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U GAAT BEDRADEN!
2. Dit apparaat moet worden geïnstalleerd in een wandcontactdoos van minimaal 3" x 2" x 2-1/2" (standaard enkele elektrische wandcontactdoos) en bedraad in overeenstemming met NEC artikel 314 box vulvereisten.
3. Sluit de draden aan volgens het BEDRADINGSSCHEMA als volgt:
   OPMERKING: Achter- en zijdraadklemmen accepteren #14-#12 AWG koper- of koperbeklede draden.
4. Draad.
   1. Voor zijdelingse bedrading (als er meer dan één draad op een klem nodig is, kunt u geen zijdelingse bedrading gebruiken en moet u de achterbedradingsoptie gebruiken): Verwijder de isolatie van elke circuitgeleider volgens de stripmaat op het apparaat [ongeveer 3/4 inch (1,9 cm)]. Lus de draden met de klok mee 3/4 slag rond de klem schroeven. Draai de schroeven vast over de draadlus (pas een koppelwaarde van 14-18 in-lbs toe).
   2. Voor achterbedrading: Verwijder de isolatie van elke circuitgeleider [ongeveer 1/2 inch (1,3 cm)]. Steek rechte draden onder de klemmen naast de juiste klem schroeven. Draai de schroeven STEVIG vast.
5. Monteer het apparaat in de wandcontactdoos met de meegeleverde schroeven en monteer de wandplaat.
6. Herstel de stroom bij de stroomonderbreker of zekering. De installatie is voltooid.

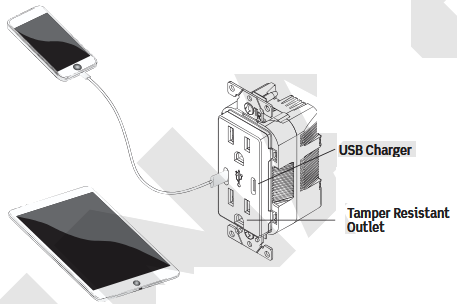

Duplex USB-lader met beveiligde aansluiting

Laadt de meeste Type C USB-apparaten en de meeste Type A USB-apparaten op met een adapter
Gebruik met Decora ® wandplaat

Compatibel met de meeste USB-apparaten, waaronder: tablets (Apple iPad, Samsung Galaxy, Amazon Kindle); smartphones (Apple iPhone, Samsung Edge en Note, Google Pixel, Motorola Moto Z); laptops (Apple Macbook, Google Chromebook en Asus); en nog veel meer.

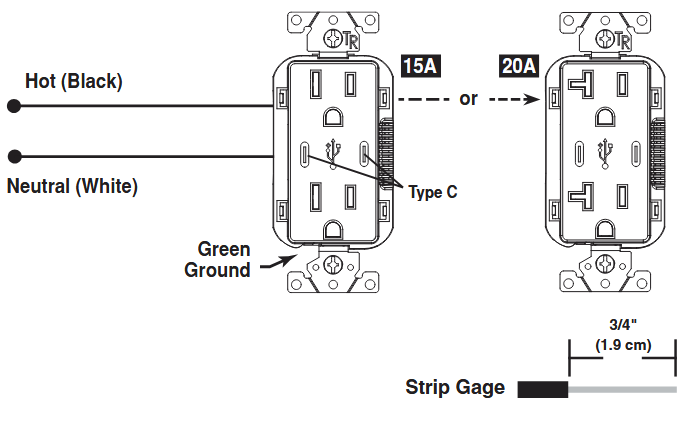

Bedradingsschema

• OM BRAND, SCHOKKEN OF DE DOOD TE VOORKOMEN; SCHAKEL DE STROOMUIT OP DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U GAAT BEDRADEN!
• Te installeren en/of te gebruiken in overeenstemming met de toepasselijke elektrische voorschriften en regels.
• Als u niet zeker bent over een onderdeel van deze instructies, raadpleeg dan een elektricien.
• Dit apparaat KAN NIET worden gebruikt voor afzonderlijke voedings toepassingen. Als het stopcontact dat u vervangt de bovenste en onderste stopcontacten heeft die worden bediend door afzonderlijke stroomonderbrekers, kunt u dit apparaat niet gebruiken.

• Te gebruiken met Class 2-connectoren met onderling verbonden kabels.
• De Class 2 USB-poorten zijn niet bedoeld voor gebruik met apparaten en ondersteunende producten.
• Alle aangesloten Class 2-uitgangskabels moeten uit de buurt van de contactdoos sleuven of een stekker/snoer dat in de contactdoos is gestoken.
• Gebruik dit apparaat alleen met koper- of koperbeklede draad.
• Gebruik dit apparaat met draden die geschikt zijn voor minimaal 167°F (75˚C).
