Leviton T5633, T5833 Handleiding

KENMERKEN

• De Duplex Type A & C USB-oplader/sabotagebestendige wandcontactdoos biedt:
  • Eén Type A en één Type C 5VDC gevoede USB-poort met een gecombineerde totale laadstroom van 5,1 A.
  • Twee wandcontactdozen van 15A-125VAC of 20A-125VAC.
• De USB-poorten worden ALLEEN gebruikt om draagbare elektronische apparaten op te laden (GEEN mogelijkheid tot gegevensoverdracht).

INSTALLATIE

1.
   OM BRAND, ELEKTRISCHE SCHOK OF OVERLIJDEN TE VOORKOMEN; SCHAKEL DE STROOM UIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U DE BEDRADING AANSLUIT!
2. Dit apparaat moet worden geïnstalleerd in een wanddoos van minimaal 3" x 2" x 2-1/2" (standaard elektrische wanddoos voor één apparaat) en worden bedraad in overeenstemming met de vereisten voor de doosvulling van NEC artikel 314.
3. Sluit de draden aan volgens het BEDRADINGSSCHEMA als volgt:
   OPMERKING: Aansluitklemmen aan de achter- en zijkant accepteren #14-#12 AWG koperen of met koper beklede draden.
4. 1. Om aan de zijkant te bedraden (als meer dan één draad op een aansluiting vereist is, kunt u niet aan de zijkant bedraden en moet u de achterkantbedradingsoptie gebruiken): Verwijder de isolatie van elke circuitgeleider volgens de stripgrootte op het apparaat [ongeveer 3/4" (1,9 cm)]. Lus de draden met de klok mee 3/4 slag rond de aansluitschroeven. Draai de schroeven stevig vast over de draadlus.
   2. Om aan de achterkant te bedraden: Verwijder de isolatie van elke circuitgeleider [ongeveer 1/2" (1,3 cm)]. Steek rechte draden onder de klemmen naast de juiste aansluitschroeven. Draai de schroeven STEVIG vast.
5. Monteer het apparaat in de wanddoos met de meegeleverde schroeven en monteer de wandplaat.
6. Schakel de stroom weer in bij de stroomonderbreker of zekering. De installatie is voltooid.

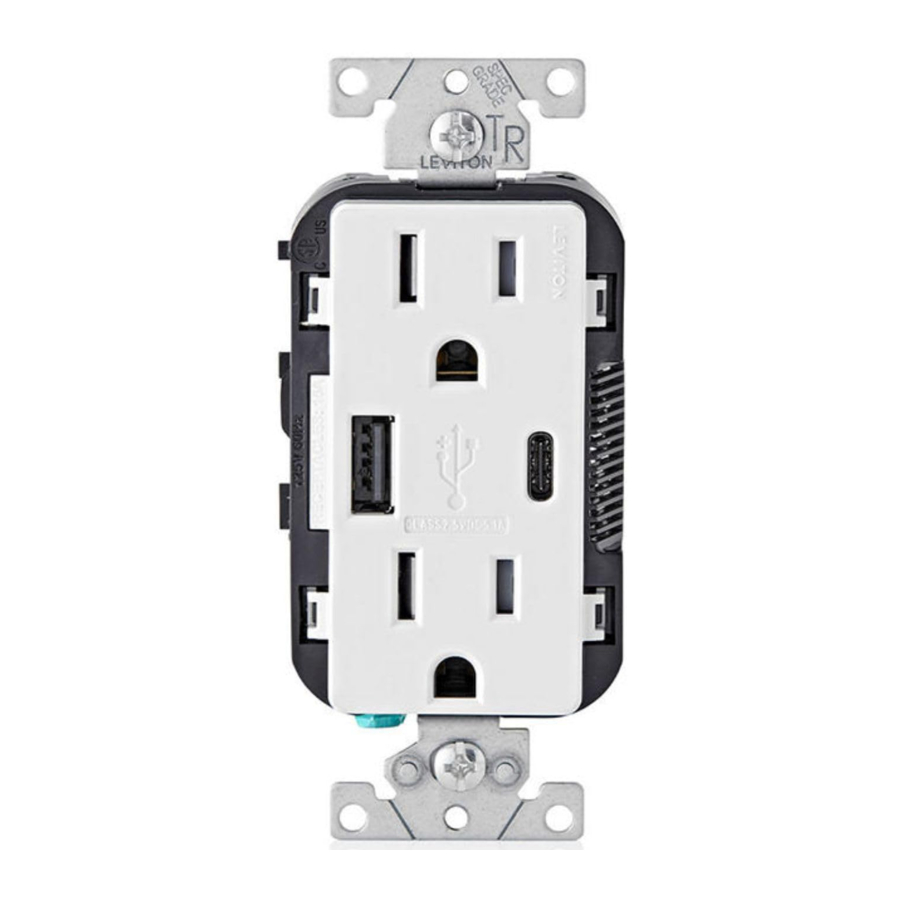

Duplex USB-oplader sabotagebestendige wandcontactdoos

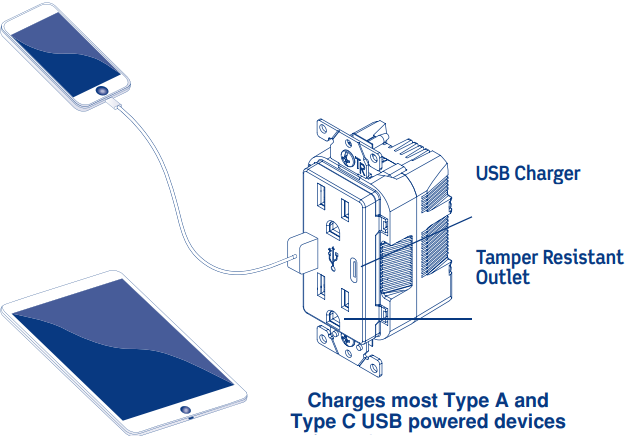

Laadt de meeste Type A en Type C USB-gevoede apparaten op
Gebruik met Decora®-wandplaat

Compatibel met de meeste USB-gevoede apparaten, waaronder: tablets (Apple iPad, Samsung Galaxy, Amazon Kindle); smartphones (Apple iPhone, Samsung Edge en Note, Google Pixel, Motorola Moto Z); laptops (Apple Macbook, Google Chromebook en Asus); en nog veel meer.

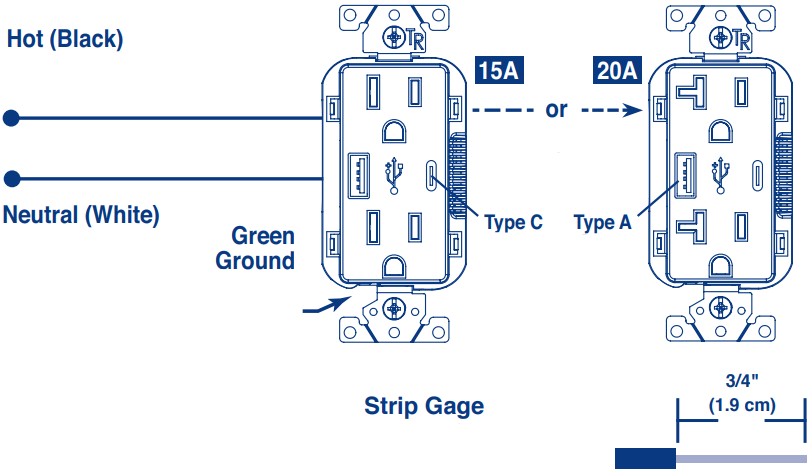

Bedradingsschema

Ondersteuning

Voor technische ondersteuning bel:
1-800-824-3005
(Alleen U.S.A.)

www.leviton.com

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

• OM BRAND, ELEKTRISCHE SCHOK OF OVERLIJDEN TE VOORKOMEN; SCHAKEL DE STROOM UIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U DE BEDRADING AANSLUIT!
• Moet worden geïnstalleerd en/of gebruikt in overeenstemming met de geldende elektrische voorschriften en regels.
• Als u niet zeker bent over een onderdeel van deze instructies, raadpleeg dan een elektricien.
• Dit apparaat KAN NIET worden gebruikt voor afzonderlijke toevoertoepassingen. Als de wandcontactdoos die u vervangt de bovenste en onderste wandcontactdozen heeft die worden bediend door afzonderlijke stroomonderbrekers, kunt u dit apparaat niet gebruiken.
• Te gebruiken met Class 2-connectoren met verbindingskabels.
• De Class 2 USB-poorten zijn niet bedoeld voor gebruik met apparaten en ondersteunende producten.
• Alle aangesloten Class 2-uitgangskabels moeten worden weggeleid van de wandcontactdoosopeningen of een stekker/snoer dat in de wandcontactdoos is gestoken.
• Gebruik dit apparaat alleen met koperen of met koper beklede draden.
• Gebruik dit apparaat met draden die geschikt zijn voor ten minste 75 °C.
