Leviton T5632, T5832 Handleiding

Inhoud

1 FUNCTIES
2 INSTALLATIE
3 WAARSCHUWINGEN EN VOORZORGSMAATREGELEN
4 Download handleiding
5 In andere talen

FUNCTIES

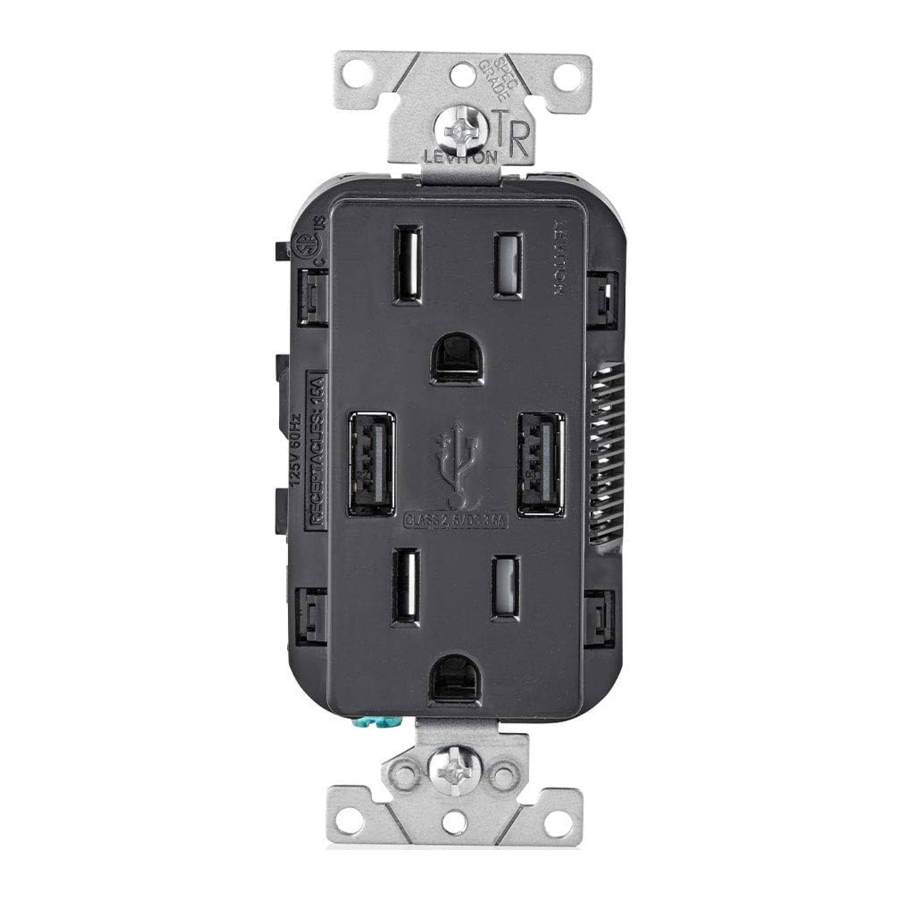

Het Duplex USB-oplaadpunt/kindveilige stopcontact biedt:
- Twee 5VDC USB-poorten met een gecombineerd totaal van 3,6 A laadstroom stroom; en
- Twee 15A-125VAC- of 20A-125VAC-stopcontacten.
De USB-poorten worden ALLEEN gebruikt om draagbare elektronische apparaten op te laden (GEEN mogelijkheden voor gegevensoverdracht).

INSTALLATIE

OM BRAND, ELEKTRISCHE SCHOKKEN OF OVERLIJDEN TE VOORKOMEN; SCHAKEL DE STROOM UIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U BEGINT MET DE BEDRADING!
Dit apparaat moet worden geïnstalleerd in een wanddoos van minimaal 3" x 2" x 2-1/2" (standaard enkelvoudige elektrische wanddoos) en bedraad in overeenstemming met de NEC-artikel 314-vereisten voor het vullen van de doos.
Sluit de draden aan volgens het BEDRADINGSSCHEMA als volgt:
OPMERKING: Achter- en zijdraadklemmen accepteren #14-#12 AWG koperen of met koper beklede draden.
1. Om aan de zijkant te bedraden (als er meer dan één draad op een klem nodig is, kunt u niet aan de zijkant bedraden en moet u de optie voor achterbedrading gebruiken): Verwijder de isolatie van elke stroomdraad volgens de stripmeter op het apparaat [ongeveer 3/4" (1,9 cm)]. Lus de draden met de klok mee 3/4 slag rond de klem schroeven. Draai de schroeven vast over de draadlus (pas een koppelwaarde van 14 -18 in-lbs toe).
2. Voor achterbedrading: Verwijder de isolatie van elke stroomdraad [ongeveer 1/2" (1,3 cm)]. Steek de rechte draden onder de klemmen naast de juiste klem schroeven. Draai de schroeven STEVIG vast.
Monteer het apparaat in de wanddoos met de meegeleverde schroeven en monteer de wandplaat.
Schakel de stroom weer in bij de stroomonderbreker of zekering. De installatie is voltooid.

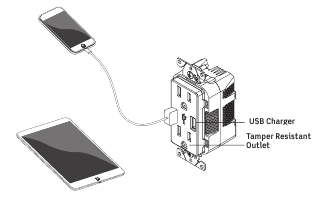

Duplex USB-oplader kindveilig stopcontact

Laadt de meeste USB-apparaten op
Compatibel met USB-apparaten zoals: Tablets, ipad Samsung ® Devices, E-Readers, Nook ®, Kindle ®, Smartphones, iPhone ®, Blackberry ®, MP3-spelers, iPod ®, digitale camera's, Bluetooth ® headsets en meer.

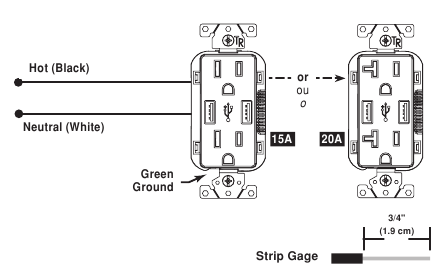

Bedradingsschema

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

OM BRAND, ELEKTRISCHE SCHOKKEN OF OVERLIJDEN TE VOORKOMEN; SCHAKEL DE STROOM UIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOM IS UITGESCHAKELD VOORDAT U BEGINT MET DE BEDRADING!
Moet worden geïnstalleerd en/of gebruikt in overeenstemming met de geldende elektrische voorschriften.
Als u niet zeker bent over een onderdeel van deze instructies, raadpleeg dan een elektricien.
Dit apparaat KAN NIET worden gebruikt voor afzonderlijke toevoertoepassingen. Als het stopcontact dat u vervangt de bovenste en onderste stopcontacten heeft die worden bediend door afzonderlijke stroomonderbrekers, kunt u dit apparaat niet gebruiken.

Te gebruiken met Class 2-connectoren met verbindingskabels.
De Class 2 USB-poorten zijn niet bedoeld voor gebruik met apparaten en ondersteunende producten.
Alle aangesloten Class 2-uitgangskabels moeten worden weggeleid van de stopcontactsleuven of een stekker/snoer dat in het stopcontact is gestoken.
Gebruik dit apparaat alleen met koperen of met koper beklede draden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Leviton T5632, T5832 Handleiding
