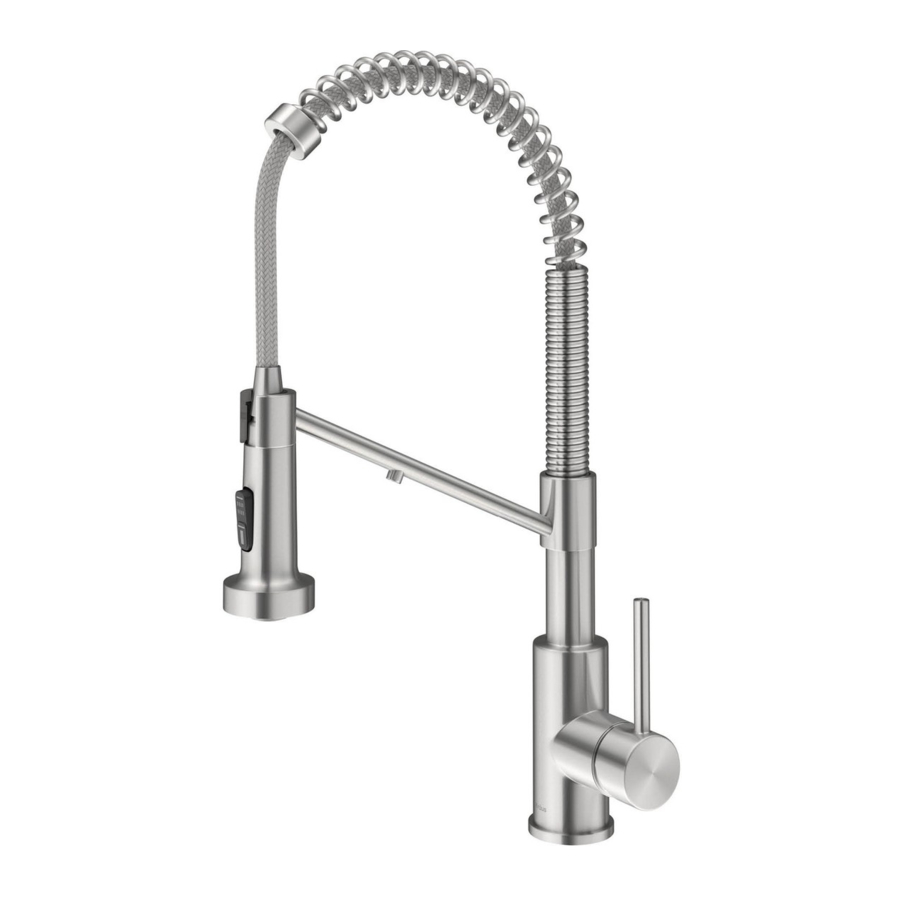

Kraus KFF-1610 Handleiding

Inleiding

Bewaar de doos en het verpakkingsmateriaal totdat uw product volledig is geïnstalleerd. Als u vragen heeft, technische assistentie nodig heeft of problemen heeft met uw product:
Neem contact op met ons klantenserviceteam 1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met aankoopdatum ter referentie.

Mocht dit product om welke reden dan ook niet aan uw verwachtingen voldoen, zorg er dan voor dat u dit product in de originele doos en verpakkingsmateriaal terugpakt om schade tijdens het transport te voorkomen.

Voorafgaand aan de installatie:

• Zorg ervoor dat u alle benodigde onderdelen heeft door het diagram en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-7750703 voor een vervanging
• Sluit de warme en koude waterleidingen af bij de hoekstopkranen en zet de oude kraan aan om eventuele opgebouwde druk te ontlasten
• Vereiste voorgeboorde gatgrootte in het aanrecht: 1-3/8" (min.)
• Maximale aanrechtdikte: 3-3/8"

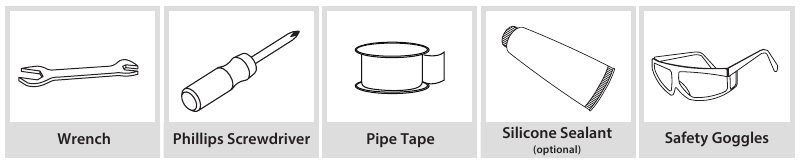

Gereedschap dat u nodig heeft:

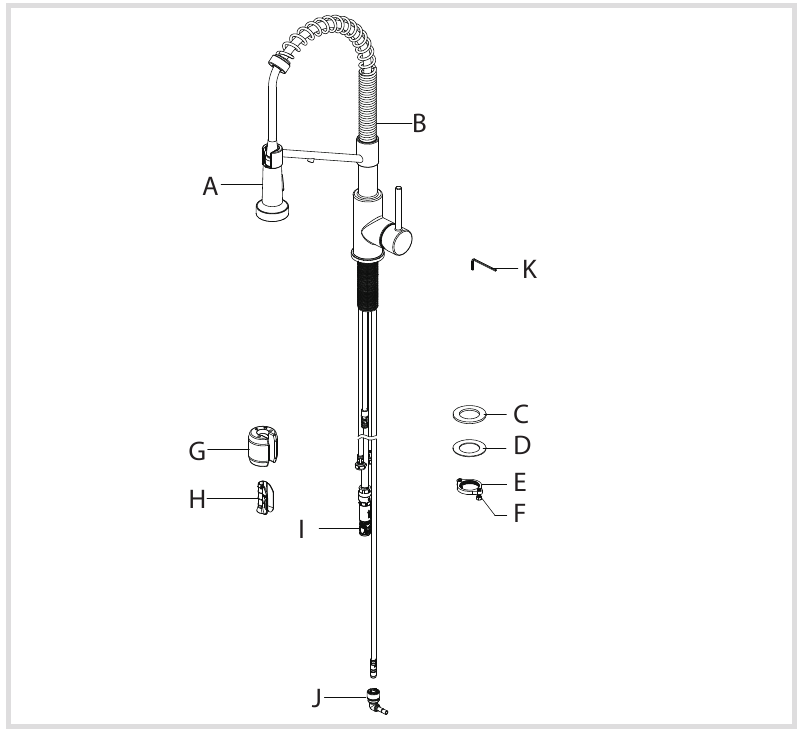

Diagram en onderdelenlijst

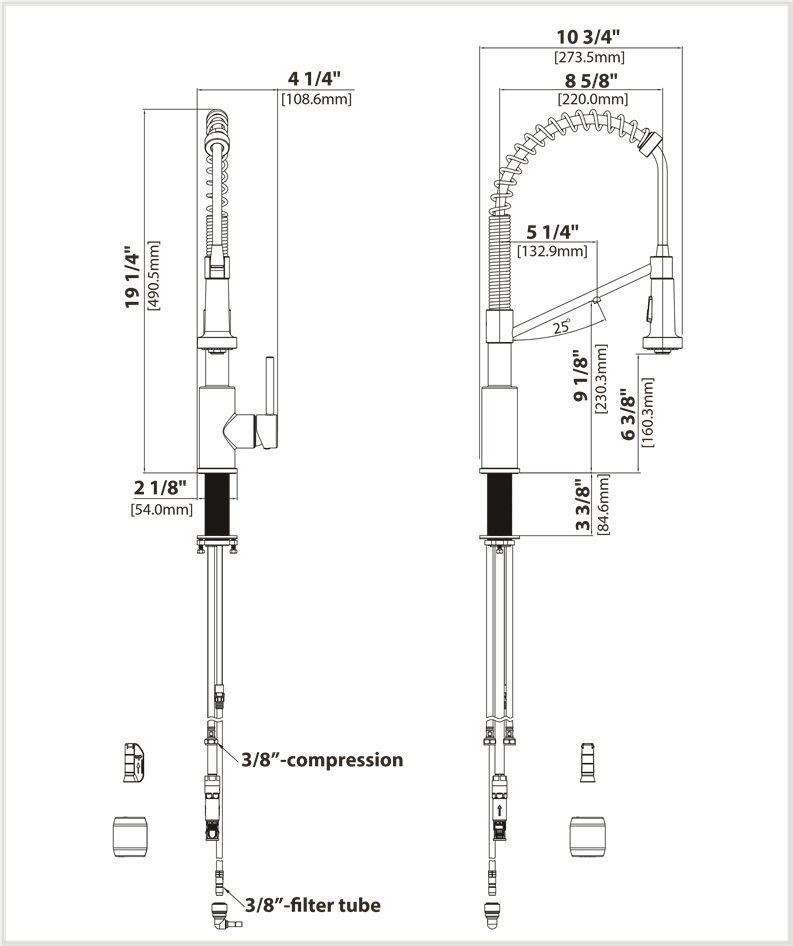

Kraan Afmeting

Tip voor de installateur:

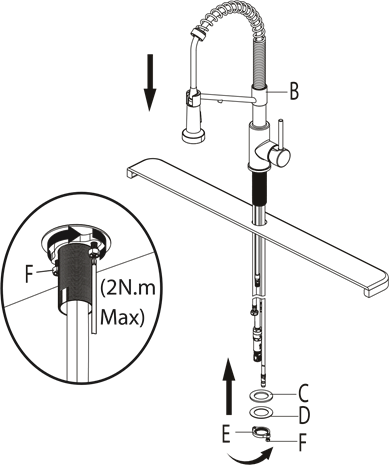

Stap 1: De kraan installeren

Sluit de watertoevoer af. Plaats de kraan (B) door het gat in het aanrecht.

Zet de kraan (B) vast aan het aanrecht met behulp van de meegeleverde rubberen ring (C), metalen ring (D) en montagemoer (E). Draai de schroeven (F) vast.

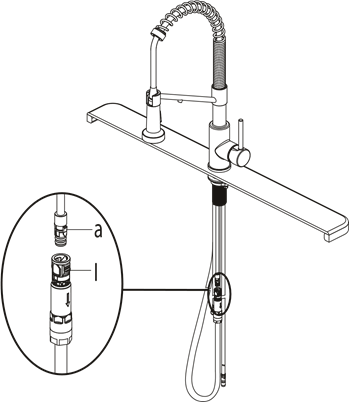

Stap 2: De kraanconstructie vastzetten

Duw de snelle connector (I) stevig omhoog en bevestig deze aan het ontvangstblok (a). Trek matig naar beneden om er zeker van te zijn dat de verbinding tot stand is gebracht.

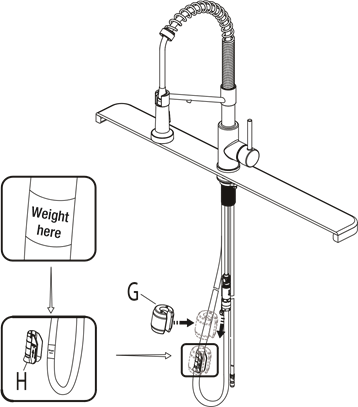

Stap 3: De kraanconstructie vastzetten

Installeer de gewichtclip (H) op het punt van de slangmarkering "gewicht hier". Plaats het gewicht (G) op de gewichtclip (H) door het naar beneden over de gewichtclip (H) te schuiven.

Stap 4: Waterleidingen aansluiten op de hoofdklep

Bevestig de waterleidingen aan de hoekstopkranen en draai ze vast totdat ze goed vastzitten. Zet de hoekstopkranen aan en controleer op lekkage (KRAAN NIET AANZETTEN)

Sluit de filterwaterinlaatpijp (b) aan op het uiteinde van het filtratiemanoeuvre (niet inbegrepen). Trek matig om er zeker van te zijn dat de verbinding tot stand is gebracht.

OPMERKING: Typische 3/8"-aansluiting bevestigd. 1/4" connector / verloopstuk inbegrepen in de doos voor atypische verbindingen.

Stap 5: Spoelen en controleren op lekkages

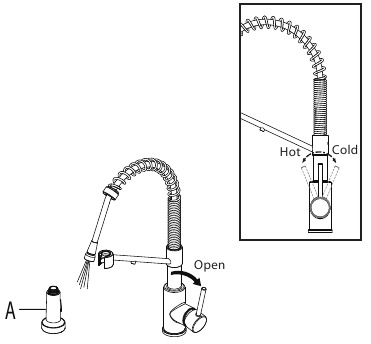

Ongefilterde waterfunctie

Trek de slangconstructie uit de uitloop en verwijder de spuitkop (A) door deze tegen de klok in van de slang los te schroeven. Zorg ervoor dat u het uiteinde van de slang in de gootsteen houdt en draai de kraan naar de warme stand waar warm en koud water zich mengen.

Door de hendel naar u toe te trekken, wordt het water warm. Door de hendel van u af te duwen, wordt het water koud.

Spoel de waterleidingen een minuut door. Hierdoor wordt al het vuil weggespoeld dat schade aan interne onderdelen kan veroorzaken. Controleer op lekkages. Draai indien nodig alle aansluitingen opnieuw vast, maar draai ze niet te vast. Installeer de spuitkop (A) opnieuw door deze met de hand met de klok mee terug op de spuitslang te draaien.

OPMERKING: Zorg ervoor dat de ring is geïnstalleerd die de spuitkop aan de slang bevestigt.

Gefilterde koudwaterfunctie

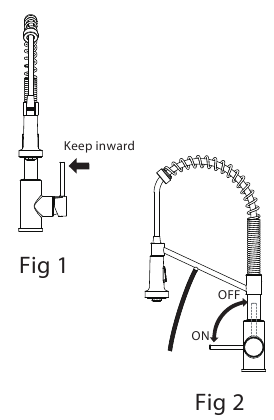

Zorg ervoor dat de kraan gesloten is en open de hendel niet naar buiten, zoals weergegeven in Afb. 1.

Houd de staat van Afb. 1 aan, door de hendel naar u toe te trekken, wordt het gefilterde water geactiveerd, zoals weergegeven in Afb. 2.

Spoel de waterleidingen een minuut door. Hierdoor wordt al het vuil weggespoeld dat schade aan interne onderdelen kan veroorzaken. Controleer op lekkages.

Houd de staat van Afb. 1 aan, door de hendel van u af te duwen, wordt het gefilterde water uitgeschakeld, zoals weergegeven in Afb. 2.

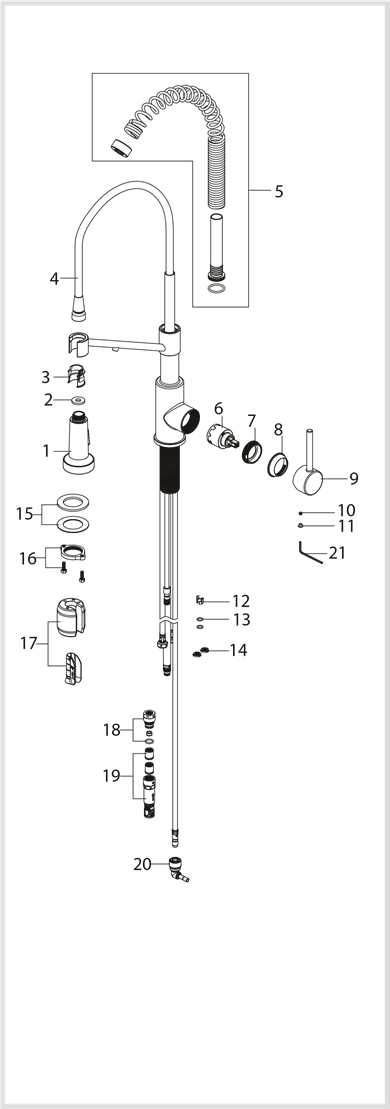

Vervangende onderdelen

*Geeft kleurkeuzes van kraancomponenten aan: CH - gepolijst chroom; SFS - vlekvrij roestvrij staal; MB - matzwart; SFACB - vlekvrij antiek champagnebrons; GR - grijs; BL - zwart; Zwarte slang met matzwarte connector (BLMB); Grijze slang met vlekvrije roestvrijstalen connector (GRSFS); Grijze slang met gepolijste chroomconnector (GRCH)

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neemt u de volgende corrigerende maatregelen:

Verzorging & onderhoud

*Volg de onderstaande stappen om het product schoon en glanzend te houden:

1. Spoel af met schoon water en droog af met een zachte doek
2. Niet reinigen met zeep, zuren, poetsmiddelen, schuurmiddelen of agressieve schoonmaakmiddelen
3. Gebruik geen doek met een grof oppervlak
4. Schroef de perlator los en reinig deze indien nodig

*Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Als u een huiseigenaar bent, neem dan contact op met een vertegenwoordiger van de klantenservice van Kraus op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
Tolvrij 800-775-0703
Customerservice@kraususa.com

Als u een loodgietersbedrijf of vakman bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van de partnerondersteuning op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Houd bij het aanvragen van garantieservice het volgende bij de hand:

1. Aankoopbewijs.
2. Een beschrijving van het probleem.

Download de Kraus Care & Maintenance Guide op: http://www.kraususa.com/maintenance

Registreer uw Kraus-product
Activeer uw garantie
Toegang tot premium klantenondersteuning
Ontvang productinformatie

REGISTREER VANDAAG NOG
http://www.kraususa.com/registration

www.kraususa.com
Tolvrij: 1.800.775.0703
