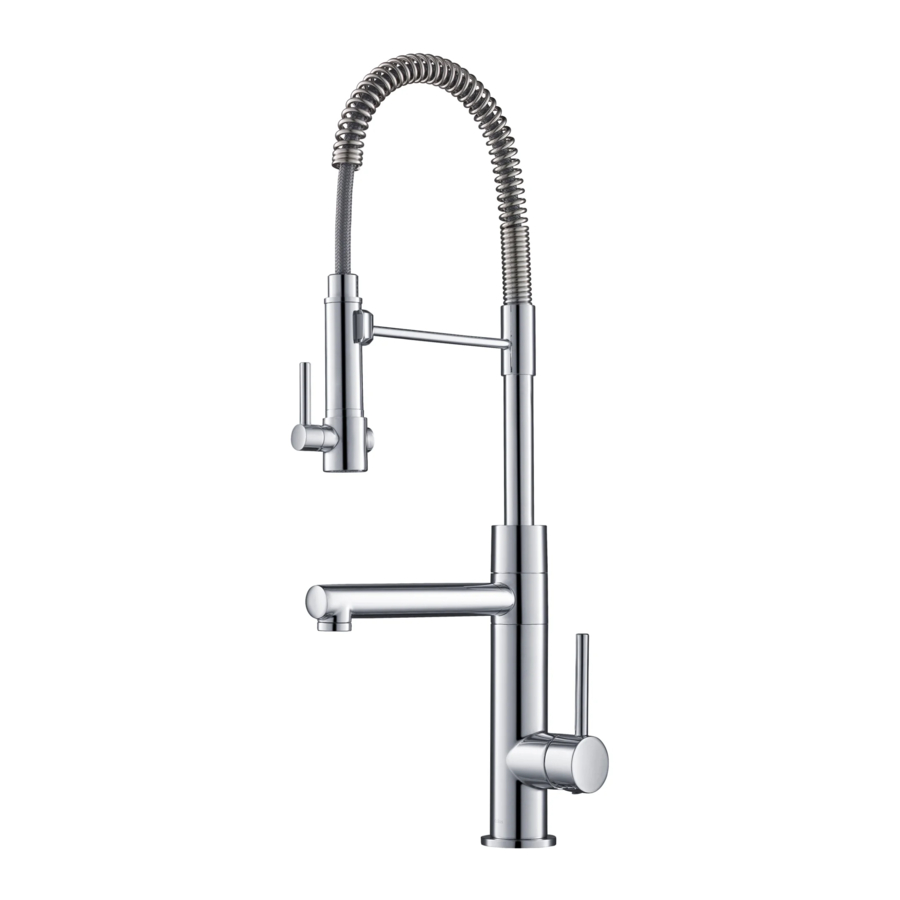

Kraus Artec Pro 2 KPF-1603CH Handleiding

Inhoud

www.kraususa.com ;
Gratis nummer: 1.800.775.0703

Introductie


NIET RETOURNEREN NAAR DE WINKEL
Neem contact op met ons klantenserviceteam
1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met aankoopdatum ter referentie.

Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, verpak dit product dan in de originele doos en verpakkingsmateriaal om schade tijdens het transport te voorkomen.

Voorafgaand aan de installatie:

  • Zorg ervoor dat u alle benodigde onderdelen hebt door het diagram en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 voor een vervanging.
  • Schakel de warm- en koudwatertoevoer bij de hoekstopkranen uit en zet de oude kraan aan om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de spoelbak of het aanrecht om eventueel vuil, stopverf of siliconen te verwijderen.
  • Spoel de hoekstopkranen door om eventueel vuil te verwijderen voorafgaand aan de installatie.
  • Vereiste gatgrootte voorgeboord: 1 3/8" (min.)
  • Maximale dikte aanrechtblad: 2 3/8"

Neem voor technische assistentie of vervangende onderdelen contact op met de klantenservice van Kraus, en een van onze vertegenwoordigers helpt u graag verder: Gratis nummer: 800-775-0703 of Customerservice@kraususa.com

Benodigde gereedschappen

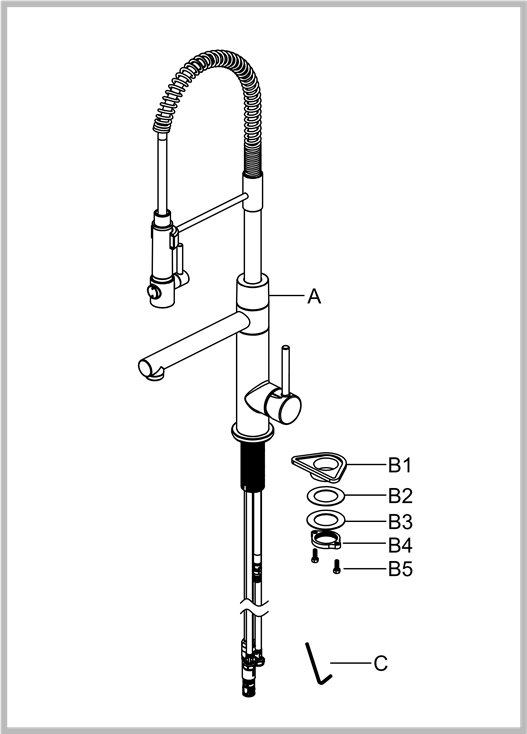

Diagram en onderdelenlijst

Diagram en onderdelenlijst

A. Kraanlichaam
B1. Zitting
B2. Rubberen ring
B3. Metalen ring
B4. Montage moer
B5. Schroef
C. Inbussleutel

Procedure voor kraaninstallatie

Procedure voor kraaninstallatie

Tip voor de installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert.

Stap 1. Verwijder de ring en borgmoer


Sluit de watertoevoer af. Verwijder de oude kraan. Reinig het montageoppervlak. Verwijder de montagehardware (B) van het kraanlichaam (A).

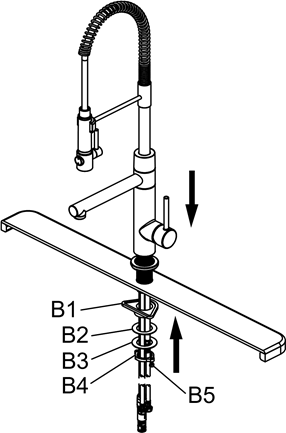

Stap 2. Installeer de kraan


Steek de kraan door het gat in de spoelbak of het aanrechtblad. Bevestig vanaf de onderkant van de spoelbak de zitting (B1), rubberen ring (B2), metalen ring (B3) en moer (B4). Vergrendel de moer (B4) in positie door de schroeven (B5) vast te draaien.

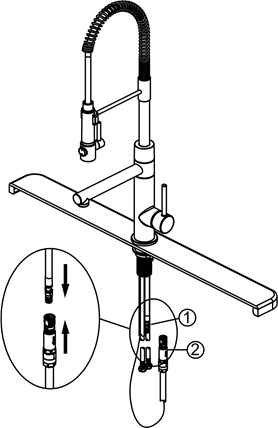

Stap 3. De watertoevoer aansluiten


Duw de snelkoppeling (2) stevig omhoog en bevestig deze aan het ontvangstblok (1). Trek matig naar beneden om ervoor te zorgen dat de verbinding tot stand is gebracht.

Als het nodig is om de snelkoppeling (2) te verwijderen, knijp dan in de lipjes op de slang en trek vervolgens naar beneden om los te koppelen.

Stap 4. De watertoevoer aansluiten

De watertoevoer aansluiten
Draai de moer (1) op de toevoerleiding op de uitlaat van de watertoevoerklep en draai deze vast met een sleutel. Draai niet te strak aan.

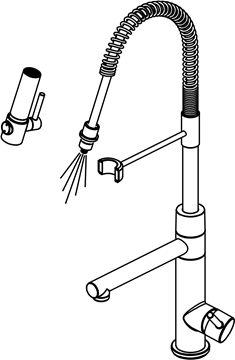

Stap 5. Spoelen en controleren op lekkages


Trek de slangconstructie uit de uitloop en verwijder de sproeikop door deze tegen de klok in van de slang los te schroeven. Zorg ervoor dat u het uiteinde van de slang in de spoelbak houdt en zet de kraan aan in de warme stand, waar deze warm en koud water mengt.

Spoel de waterleidingen één minuut door. Dit spoelt eventueel vuil weg dat schade kan veroorzaken aan interne onderdelen. Controleer op lekkages.

Installeer de sproeikop opnieuw door deze met de hand terug op de sproeislang vast te draaien.

informatie OPMERKING:

  1. Verlies de rubberen ring (1) niet wanneer u de sproeier terugplaatst.
  2. Het magneet uiteinde met een zwarte stip moet naar de slang gericht zijn voor een correcte magneetinstallatie.

Stap 6. Kraan doorspoelen


Om de sproeimodus te activeren, drukt u eenvoudig op de hendel (1) onder de sproeikop.

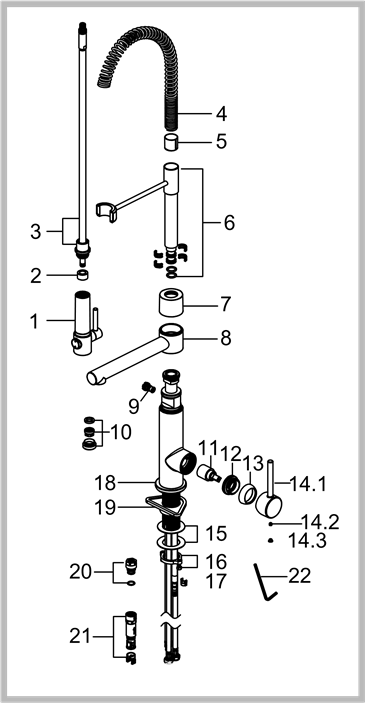

Vervangende onderdelen

Vervangende onderdelen

Lijst met vervangende onderdelen Afwerking/Kleur Onderdeel #
1. Sproeikop CH,SFS,SBBG,SFSB,SFACB, MBSB,BG,SFSMB,BGMB** KP27060
2. Magneet KP27061
3. Sproeislang constructie BLBG,BLSFS,BLSB,BLSFACB GRCH,GRSFS,BLSFSB** KP27062*
4. Veer CH,SFS,BG,SB,SFACB,SFSB** KP27063
5. Omvormer KP27080
6. Sproei ondersteuning constructie CH,SFS,SBBG,SB,BG, SFSMB,BGMB,SFACB,SFSB** KP27064
7. Uitloopmoer CH,SFS,BG, MB,SB,SFACB,SFSB** KP27065
8. Uitloop CH,SFS,SB,BG,MB, SFACB,SFSB** KP27066
9. Omsteller KP27067
10. Beluchter constructie CH,SFS,BG,MB,SB, SFACB,SFSB** KP27068
11. Cartridge KP27069
12. Kapmoer KP27070
13. Dop CH,SFS,BG,MB,SFACB** KP27071
14. Hendel constructie CH,SFS,BG,MB,SFACB** KP27072
15. Rubberen en metalen ring KP27028
16. Montage moer en moer KP27079
17. Blok KP27073
18. Flens CH,SFS,BG,SB,SFACB,SFSB** KP27077
19. Zitting KP27078
20. 1.8GPM stroombegrenzer WH** KP27074
21. Snelkoppeling KP27076
22. Inbussleutel KP27020

*Geeft kleuropties voor de sproeislangconstructie aan: Kleuropties voor de sproeislangconstructie: Zwarte slang met geborsteld gouden connector (BLBG), Zwarte slang met Spot-Free roestvrijstalen connector (BLSFS), Zwarte slang met zwarte roestvrijstalen connector (BLSB), Grijze slang met chromen connector (GRCH), Grijze slang met Spot-Free roestvrijstalen connector (GRSFS)

**Geeft kleuropties voor kraancomponenten aan:

CH - Chroom

SFS - Spot Free roestvrij staal

MB - Mat zwart

BG - Geborsteld goud

SB - Zwart roestvrij staal

SFACB - Spot Free antiek champagnebrons

SFSB - Spot Free zwart roestvrij staal

BL - Zwart

WH - Wit

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neem dan de volgende corrigerende maatregelen:

PROBLEEM OORZAAK ACTIE

Lekkage onder de hendel

 Kapmoer (12) is losgekomen Verwijder de index (14.3). Maak de stelschroef (14.2) los met een inbussleutel (14). Verwijder de hendel (14.1). Schroef de dop (13) los (alleen met de hand). Draai de kapmoer (12) vast met een verstelbare sleutel

De beluchter heeft een onregelmatige of verminderde waterstroom

 De beluchter is vuil of verkeerd gemonteerd Verwijder de beluchter en controleer op vuil. Zorg ervoor dat de rubberen ring correct is geïnstalleerd.

De waterdruk is laag

 De connector onder het dek is verstopt met vuil De beluchter is verstopt Het zeef filter in de slangconnectoren is vuil. Sluit de watertoevoer af en koppel de connector/beluchter los. Schroef de connector/beluchter los en reinig deze onder stromend water. Schroef de connector/beluchter terug. Test de waterstroom. Als de waterdruk nog steeds laag is, vervang dan de connector/beluchter. Sluit de watertoevoer af bij de waterklep en schroef de slangconnectoren los van de watertoevoerleidingen. Reinig het zeef in de waterleidingen met heet water en verwijder eventueel vuil of calciumophoping.

Onderhoud en verzorging

Volg de onderstaande stappen om het product schoon en glanzend te houden:

  1. Spoel af met schoon water en droog af met een zachte doek
  2. Reinig niet met zeep, zuren, polijstmiddelen, schuurmiddelen of agressieve reinigingsmiddelen
  3. Gebruik geen doek met een ruw oppervlak
  4. Schroef de beluchter los en reinig deze indien nodig

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Toepasselijke codes/normen:

ASME A112.18.1
1.8GPM 6.8L/min maximum

KRAANGARANTIE
Kraus garandeert dat de mechanische componenten, zoals maar niet beperkt tot de sproeikop constructie (inclusief motor, beluchters, structuur, begrenzers, terugstroombeveiligingen, sproeierslangen, gevlochten toevoerleiding slangen die nylon, siliconen en roestvrij staal omvatten, enz.) van het product vrij zijn van defecten in materiaal en vakmanschap bij normaal gebruik gedurende een periode van één (1) jaar.

COMMERCIËLE GARANTIE
Kraus breidt de bovenstaande garantie uit voor een periode van één (1) jaar aan kopers van producten voor industrieel, commercieel en zakelijk gebruik.

KRAUS USA heeft het recht om het garantiebeleid op elk moment te wijzigen, aan te passen en/of bij te werken. Ga voor de meest recente, meest actuele uitgebreide garantie naar www.kraususa.com/warranty

Als u een huiseigenaar bent, neem dan contact op met een vertegenwoordiger van de Kraus klantenservice op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
Gratis nummer 800-775-0703
Customerservice@kraususa.com

Als u een loodgietersbedrijf of vakman bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van Partner Support op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Zorg ervoor dat u het volgende bij de hand hebt wanneer u garantieservice aanvraagt:

  1. Aankoopbewijs.
  2. Een beschrijving van het probleem.

Download de Kraus onderhouds- en verzorgingshandleiding op: http://www.kraususa.com/maintenance

Registreer uw Kraus Product
Activeer uw garantie
Toegang tot premium klantenondersteuning
Ontvang productinformatie

REGISTREER VANDAAG NOG
http://www.kraususa.com/registration


www.kraususa.com
