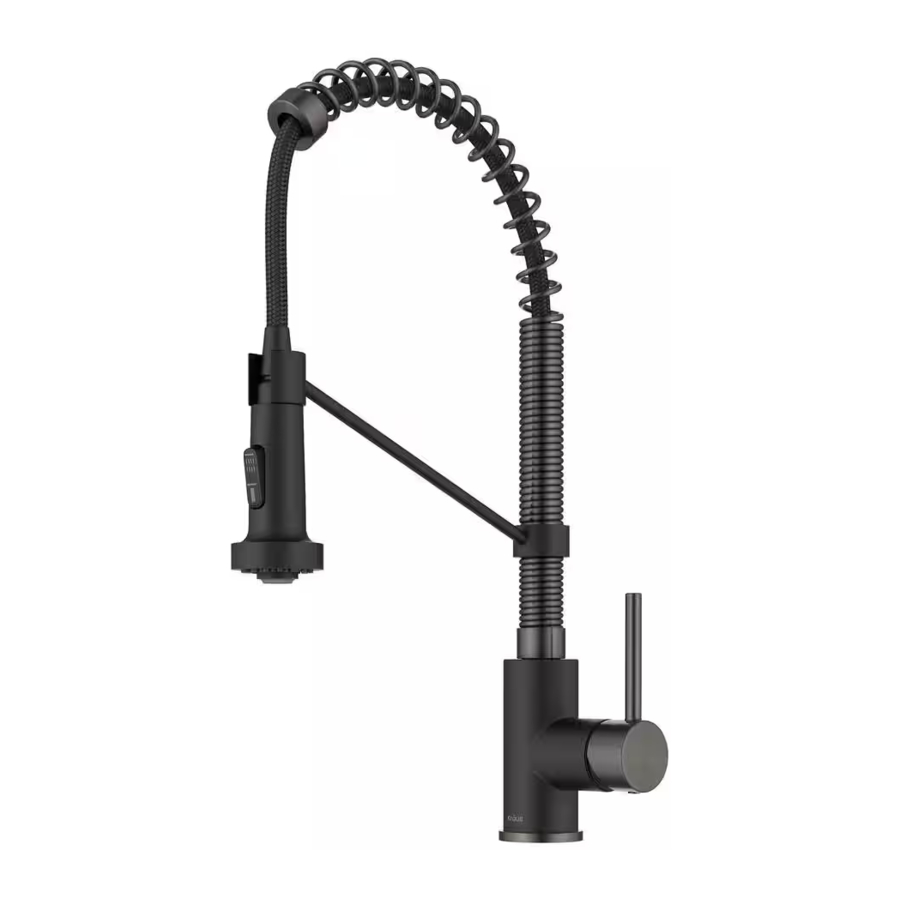

Kraus Bolden Series, KPF-1610 Handleiding

Inhoud

Voorafgaand aan de installatie

  • Zorg ervoor dat u alle benodigde onderdelen hebt door het diagram en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 voor een vervanging.
  • Draai de warm- en koudwatertoevoer dicht bij de hoekstopkranen en draai de oude kraan open om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de spoelbak of het aanrecht om eventueel vuil, stopverf of siliconen te verwijderen.
  • Spoel de hoekstopkranen door om eventueel vuil te verwijderen voorafgaand aan de installatie.
  • Vereiste maat voorgeboord gat: 1 3/8" (min.)
  • Maximale dikte aanrechtblad: 2 1/2"
  • Installatie met 1, 2 of 3 gaten met optionele afdekplaat (apart verkrijgbaar)

Voor technische assistentie of vervangende onderdelen kunt u contact opnemen met de klantenservice van Kraus. Een van onze medewerkers helpt u graag verder: Gratis nummer: 800-775-0703 of Customerservice@kraususa.com

Benodigde gereedschappen

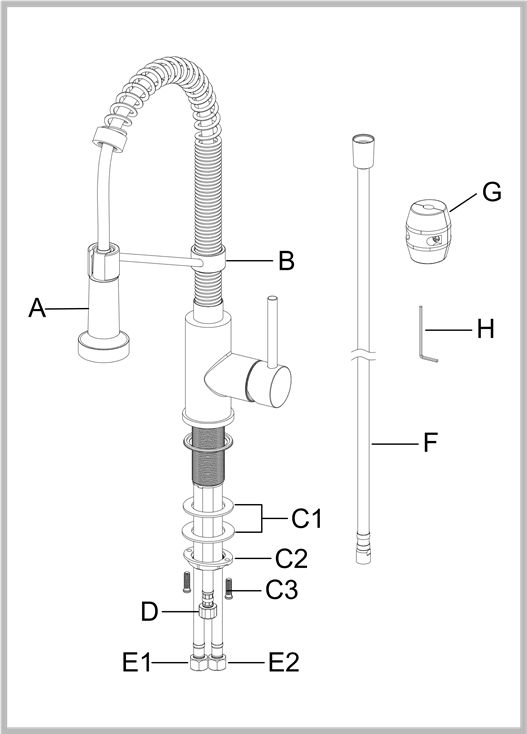

Diagram en onderdelenlijst

Diagram en onderdelenlijst

  1. Spuitkop
  2. Kraanlichaam
  3. Montagehardware
    C1. Rubberen en metalen ring
    C2. Montagebout
    C3. Montageschroeven
  4. Toevoerslang
  5. Warm- en koudwaterleidingen
    E1. Warm
    E2. Koud
  6. Slang
  7. Gewicht
  8. Inbussleutel

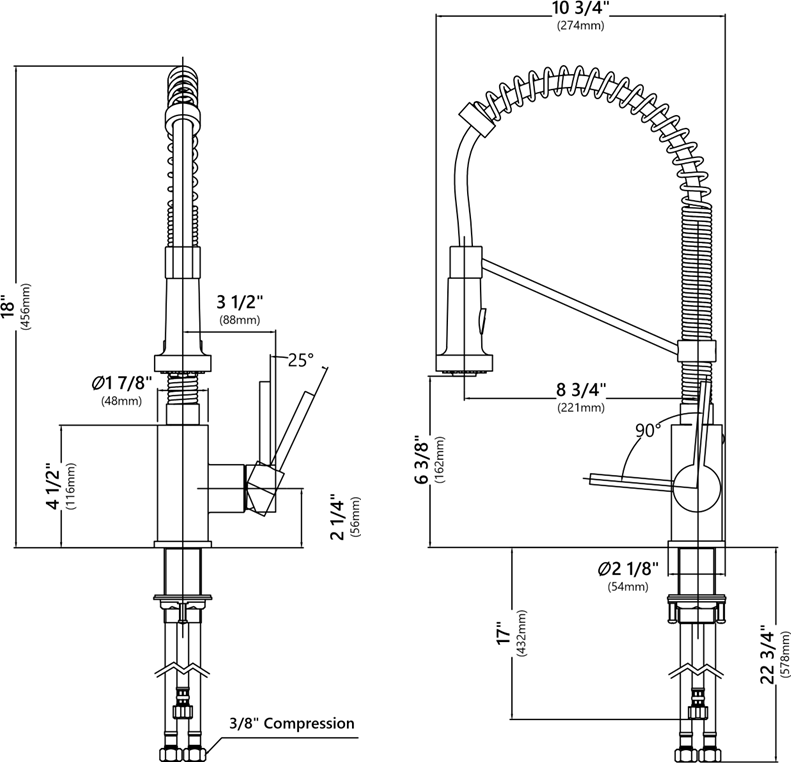

Kraan Afmetingen

Kraan Afmetingen

Tip voor de installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert.

Stap 1. Verwijder de montagehardware


Verwijder de montagehardware (C1, C2 & C3) van het kraanlichaam (B).

Stap 2. Installeer de kraan en montagehardware


Steek het kraanlichaam door het gat in de spoelbak of het aanrechtblad. Installeer de rubberen ring en metalen ring (C1), de montagebout (C2) en de montageschroeven (C3) op de montagepen met schroefdraad.

Stap 3. Zet de montagehardware vast


Draai de bout (C2) op de montagepen. Vergrendel de bout (C2) in de juiste positie door de schroeven (C3) vast te draaien. Draai niet te vast.

Stap 4. Bevestig de sproeislang en het contragewicht


Sluit de sproeislang (F) aan op de toevoerslang (D). Draai vast met een sleutel tot deze goed vastzit. Installeer het gewicht (E) op de aangegeven markering op de sproeislang (F).

Stap 5. De waterleidingaansluitingen maken


Draai de bout (1) op de toevoerleiding op de uitlaat van de watertoevoerklep en draai vast met een sleutel. Draai niet te vast.

Stap 6. Doorspoelen en controleren op lekkages


Trek de slangsamenstelling uit de uitloop en verwijder de spuitkop door deze tegen de klok in van de slang los te schroeven. Zorg ervoor dat u het uiteinde van de slang in de gootsteen houdt en draai de kraan open naar de warme stand, waar warm en koud water worden gemengd. Spoel de waterleidingen een minuut door. Dit spoelt eventueel vuil weg dat schade kan veroorzaken aan interne onderdelen. Controleer op lekkages. Draai eventuele aansluitingen indien nodig opnieuw vast, maar draai ze niet te vast. Installeer de spuitkop opnieuw door deze met de hand terug op de sproeislang vast te draaien. Nadat de installatie is voltooid, zet u de warm- en koudwatertoevoer open. Controleer op lekkages.

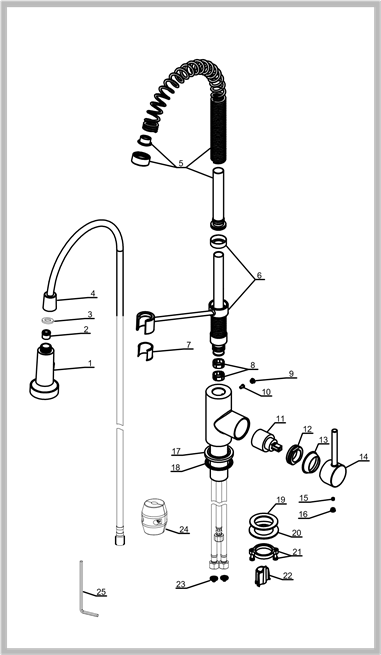

Vervangende onderdelen

Vervangende onderdelen

Vervanging
Onderdelenlijst 		Afwerking/kleur Onderdeel #
1. Spuitkop CH,SS,MB,SFS** KP12002
2. Terugslagklep KP12003
3. Ring KP12022
4. Slang GRCH, GRSS, GRSFS, BLSFS BLSS, BLMB* KP12023
5. Bovenste veer CH,SS,MB,SFS** KP12189
6. Spuitsteunsamenstelling CH,SS,SFS,MB, SFSCH, SFSMB SSCH, SSMB** KP12168
7. Slanggeleider KP12004
8. Huls KP12008
9. Dop CH,SS,MB,SFS** KP12009
10. Stelschroef KP12010
11. Cartridge KP12015
12. Borgmoer KP12014
13. Cartridge-afdekking CH,SS,MB,SFS** KP12013
14. Handgreep CH,SS,MB,SFS** KP12011
15. Stelschroef handgreep KP12012
16. Dop CH,SS,MB,SFS** KP12009
17. Basis CH,SS,MB,SFS** KP12016
18. O-ring basis KP12122
19. Rubberen ring KP12018
20. Metalen ring KP12019
21. Montagebout & schroeven KP12020
22. Beschermhuls KP12021
23. Filterringen KP12026
24. Gewicht KP12024
25. Inbussleutel KP12028

*Geeft kleuropties aan voor de sproeislang: Kleuropties voor de sproeislang: Zwarte slang met matzwarte connector (BLMB), zwarte slang met roestvrijstalen connector (BLSS), grijze slang met chromen connector (GRCH), grijze slang met roestvrijstalen connector (GRSS), zwarte slang met vlekvrije roestvrijstalen connector (BLSFS), grijze slang met vlekvrije roestvrijstalen connector (GRSFS)

**Geeft kleuropties aan voor het kraanonderdeel:
CH - Chroom
SS - Roestvrij staal
MB - Matzwart
SSCH - Roestvrij staal/chroom
SSMB - Roestvrij staal/matzwart
SFS - Vlekvrij roestvrij staal
SFSCH - Vlekvrij roestvrij staal/chroom
SFSMB - Vlekvrij roestvrij staal/matzwart

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, voert u de volgende corrigerende stappen uit:

PROBLEEM OORZAAK ACTIE

Lekkage onder de kraanhendel

 De borgmoer is losgekomen of de cartridge moet opnieuw worden geplaatst Draai de stelschroef los die zich aan de basis van de hendel bevindt met een inbussleutel. Verwijder de hendel en schroef de cartridgehouder met de hand los. Draai de borgmoer vast met een verstelbare sleutel.

De beluchter heeft een onregelmatige of verminderde waterstroom

 De beluchter is vuil of verkeerd geplaatst Verwijder de beluchter en controleer op vuil. Zorg ervoor dat de rubberen ring correct is geïnstalleerd.

De waterdruk is laag

 De connector onder het aanrechtblad is verstopt met vuil De beluchter is verstopt Sluit de watertoevoer af en koppel de connector/beluchter los. Schroef de connector/beluchter los en reinig deze onder stromend water. Schroef de connector/beluchter terug. Test de waterstroom. Als de waterdruk nog steeds laag is, vervang dan de connector/beluchter.

Er is een lage waterstroom

 Het schermfilter in de slangconnectoren is vuil. Sluit de watertoevoer af bij de waterklep en schroef de slangconnectoren los van de watertoevoerleidingen. Reinig het scherm in de waterleidingen met heet water en verwijder eventueel vuil of kalkaanslag.

Verzorging en onderhoud

Volg de onderstaande stappen om het product schoon en glanzend te houden:

  1. Spoel af met schoon water en droog af met een zachte doek
  2. Reinig niet met zeep, zuur, poetsmiddel, schuurmiddelen of agressieve reinigingsmiddelen
  3. Gebruik geen doek met een ruw oppervlak
  4. Schroef de beluchter los en reinig deze indien nodig

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Ga voor de meest recente, meest actuele uitgebreide garantie naar www.kraususa.com/warranty

Als u een huiseigenaar bent, neem dan contact op met een vertegenwoordiger van de klantenservice van Kraus op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050 Gratis nummer 800-775-0703
Customerservice@kraususa.com

Als u een loodgieter of vakman bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van de partnerondersteuning op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Zorg ervoor dat u bij het aanvragen van garantieservice het volgende bij de hand hebt:

  1. Aankoopbewijs.
  2. Een beschrijving van het probleem.

Download de Kraus-handleiding voor verzorging en onderhoud op: http://www.kraususa.com/maintenance

Registreer uw Kraus-product
Activeer uw garantie
Toegang tot premium klantenservice
Ontvang productinformatie

REGISTREER VANDAAG
http://www.kraususa.com/registration


NIET RETOURNEREN NAAR DE WINKEL

Neem contact op met onze klantenservice
1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met de aankoopdatum ter referentie.

Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en het verpakkingsmateriaal om schade tijdens het transport te voorkomen.

www.kraususa.com
