LG 27UK650, 27UK600 Handleiding

MONTEREN EN VOORBEREIDEN

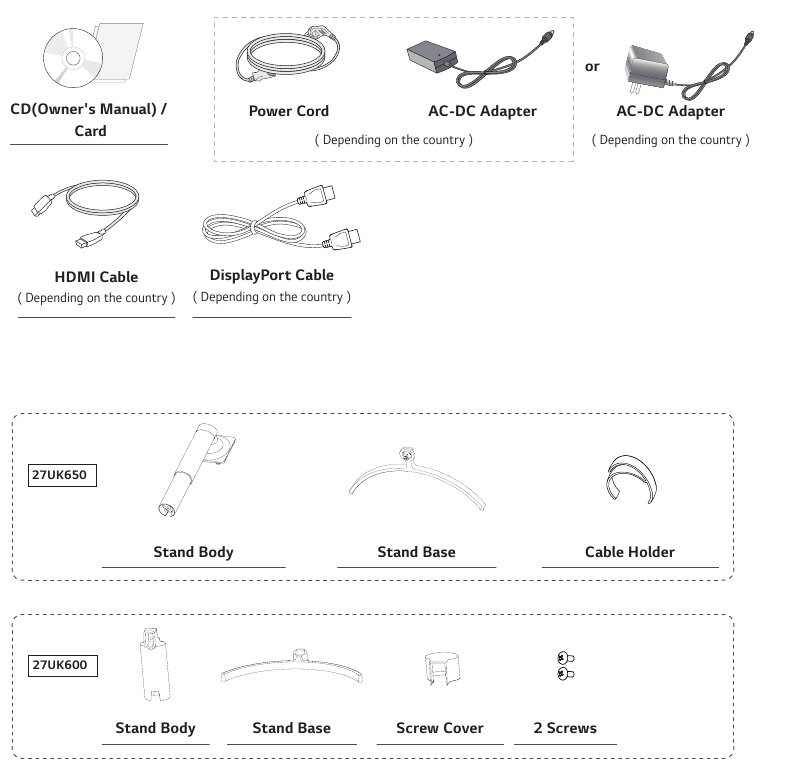

Productonderdelen

Controleer of alle onderdelen in de doos zitten voordat u het product gebruikt. Neem contact op met de winkel waar u het product hebt gekocht als er onderdelen ontbreken. Het is mogelijk dat het product en de onderdelen er anders uitzien dan hier worden weergegeven.

• Gebruik altijd originele onderdelen om de veiligheid en productprestaties te waarborgen.
• De productgarantie dekt geen schade of letsel veroorzaakt door het gebruik van nagemaakte onderdelen.
• Het wordt aanbevolen om de meegeleverde onderdelen te gebruiken.
• Als u generieke kabels gebruikt die niet door LG zijn gecertificeerd, wordt het scherm mogelijk niet weergegeven of is er sprake van beeldruis.

OPMERKING

• Het is mogelijk dat de onderdelen er anders uitzien dan hier worden weergegeven.
• Zonder voorafgaande kennisgeving kunnen alle gegevens en specificaties in deze handleiding worden gewijzigd om de prestaties van het product te verbeteren.
• Om optionele accessoires aan te schaffen, kunt u een elektronicawinkel of online shop bezoeken of contact opnemen met de winkel waar u het product hebt gekocht.

Ondersteunde stuurprogramma's en software

U kunt de nieuwste versie downloaden en installeren vanaf de LGE-website (www.lg.com).

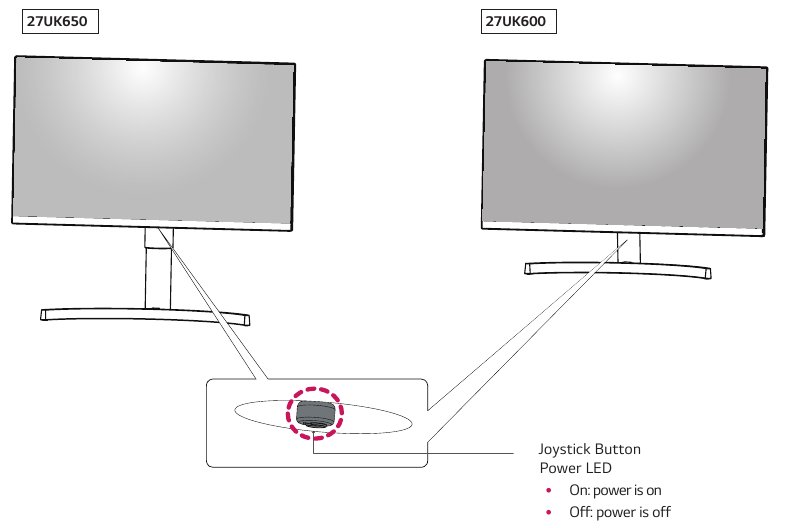

Beschrijving van onderdelen en knoppen

De joystickknop gebruiken
U kunt de functies van de monitor eenvoudig bedienen door op de joystickknop te drukken of deze met uw vinger naar links/rechts te bewegen.

Basisfuncties

		Inschakelen	Druk één keer met uw vinger op de joystickknop om de monitor in te schakelen.
		Uitschakelen	Houd de joystickknop één keer met uw vinger ingedrukt om de monitor uit te schakelen.
	◄/►	Volume bedienen	U kunt het volume bedienen door de joystickknop naar links/rechts te bewegen.

OPMERKING

• De joystickknop bevindt zich aan de onderkant van de monitor.

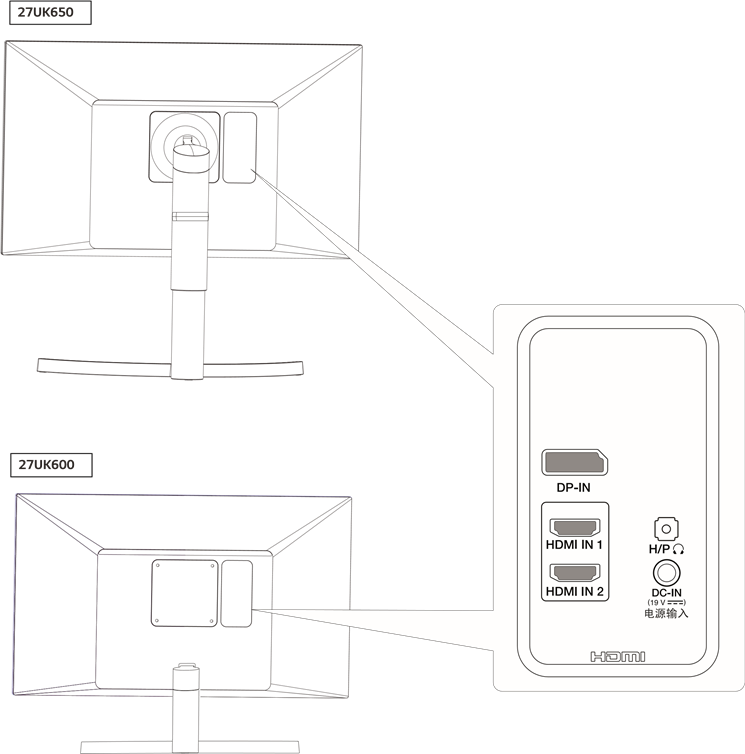

Ingangsaansluiting

De monitor verplaatsen en optillen

Volg deze instructies bij het verplaatsen of optillen van de monitor om te voorkomen dat de monitor bekrast of beschadigd raakt en om een veilig transport te waarborgen, ongeacht de vorm of grootte.

• Het is raadzaam om de monitor in de originele doos of verpakkingsmateriaal te plaatsen voordat u deze probeert te verplaatsen.
• Voordat u de monitor verplaatst of optilt, moet u het netsnoer en alle kabels loskoppelen.

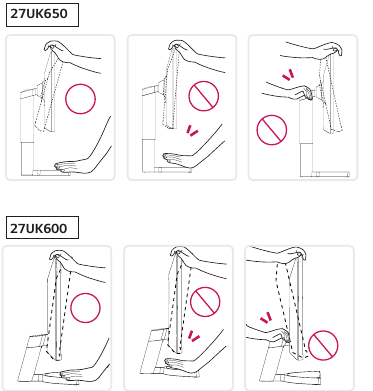

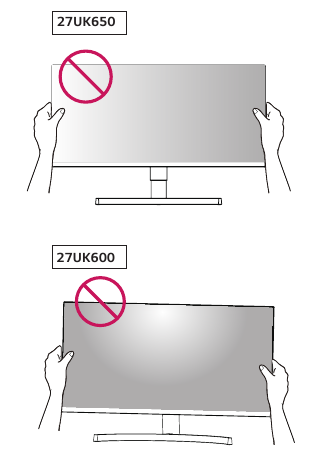

• Houd de boven- en onderkant van het monitorframe stevig vast. Houd het scherm zelf niet vast.

• Wanneer u de monitor vasthoudt, moet het scherm van u af gericht zijn om te voorkomen dat het bekrast raakt.

• Vermijd sterke schokken of trillingen van het product bij het verplaatsen van de monitor.
• Houd de monitor bij het verplaatsen rechtop en kantel de monitor nooit op zijn kant of zijwaarts.

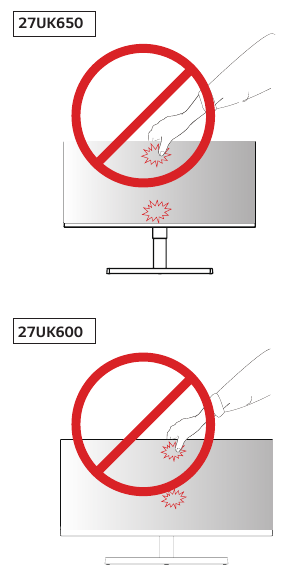

• Raak het monitorscherm zo veel mogelijk niet aan. Dit kan leiden tot schade aan het scherm of aan enkele van de pixels die worden gebruikt om afbeeldingen te maken.

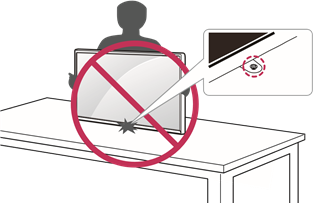

• Als u het monitorpaneel zonder de voet gebruikt, kan de joystickknop ervoor zorgen dat de monitor instabiel wordt en valt, wat kan leiden tot schade aan de monitor of persoonlijk letsel. Bovendien kan dit ertoe leiden dat de joystickknop niet meer goed functioneert.


De monitor installeren

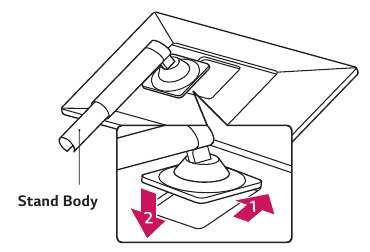

De voet van de standaard monteren
27UK650

1. 1 Leg een zachte doek op een lage tafel of doos om het scherm van de monitor te beschermen.
   Plaats de monitor op de zachte doek met het scherm naar beneden gericht.

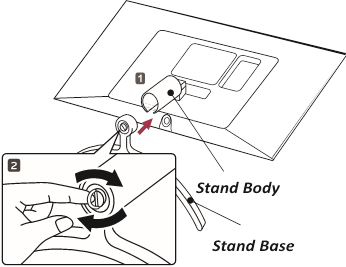

2. 1. Monteer de kop en het standaardlichaam.

   2. Monteer het standaardlichaam en de voet van de standaard.

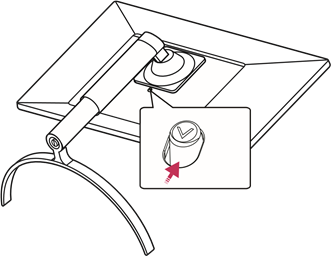

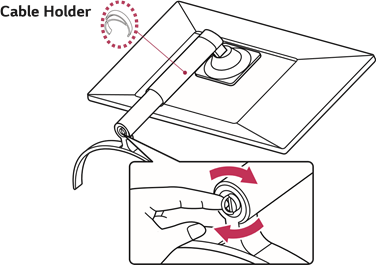

3. Draai de schroef met de klok mee om de standaardvoet vast te zetten.


• Om letsel aan de vingers en voet te voorkomen bij het monteren van het standaardlichaam en de voet, moet de voet worden vastgehouden bij het monteren van het standaardlichaam en de voet.

OPMERKING

• Druk op de standaard totdat de knop de bovenkant bereikt.


De voet van de standaard monteren
27UK600

1. Plaats het scherm met de voorkant naar beneden.

   • Om het scherm te beschermen tegen krassen, bedekt u het oppervlak met een zachte doek.

2. Controleer de richting van het standaardlichaam (voor, achter) en monteer vervolgens het standaardlichaam op het standaardscharnier.

3. 1. Bevestig de standaardvoet aan het standaardlichaam.
   2. Draai de schroef naar rechts vast.

4. Bevestig de schroefafdekking.


Het uitoefenen van overmatige kracht bij het aandraaien van de schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.

Het kan uw voet van de standaard af doen glijden, dus wees voorzichtig.
OPMERKING

• U kunt de standaard in omgekeerde volgorde van de montage demonteren.

• Illustraties in dit document vertegenwoordigen typische procedures, dus ze kunnen er anders uitzien dan het werkelijke product.
• Draag de monitor niet ondersteboven door alleen de voet van de standaard vast te houden. Dit kan ertoe leiden dat de monitor van de standaard valt en kan leiden tot persoonlijk letsel.
• Raak het scherm van de monitor niet aan bij het optillen of verplaatsen van de monitor. De kracht die op het scherm van de monitor wordt uitgeoefend, kan schade veroorzaken.
• Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)
• Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.

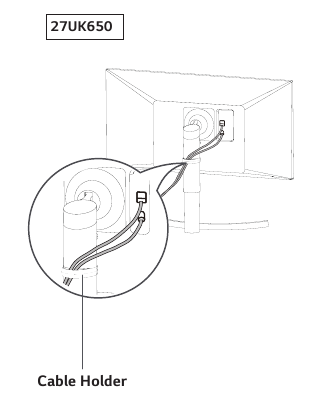

De kabelhouder gebruiken
Rangschik de kabels met behulp van de kabelhouder zoals weergegeven in de afbeelding.

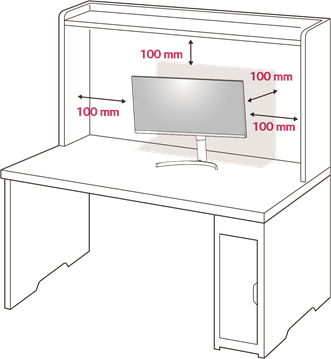

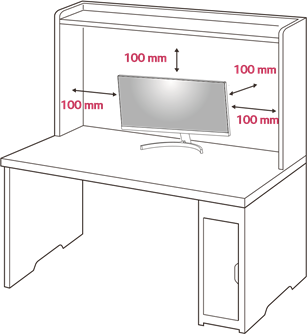

Op een tafel installeren
Til de monitor op en plaats deze rechtop op de tafel.
Plaats de monitor op minstens 100 mm afstand van de muur om voldoende ventilatie te garanderen.

27UK650

27UK600

De hoek aanpassen

1. Plaats de monitor in een rechtopstaande positie, gemonteerd op de voet van de standaard.
2. Pas de hoek van het scherm aan. De hoek van het scherm kan naar voren of naar achteren worden aangepast voor een comfortabele kijkervaring.

27UK650

27UK600

• Om letsel aan de vingers te voorkomen bij het aanpassen van het scherm, houdt u het onderste deel van het frame van de monitor niet vast, zoals hieronder weergegeven.

• Wees voorzichtig om het schermgebied niet aan te raken of in te drukken bij het aanpassen van de hoek van de monitor.

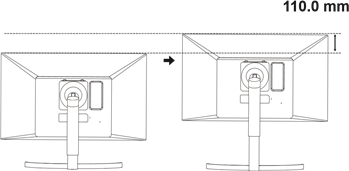

De hoogte van de standaard aanpassen
27UK650

1. Hanteer de monitor met beide handen voor de veiligheid.

2. De hoogte kan worden aangepast tot 110,0 mm.


27UK650

• Plaats uw vingers of hand niet tussen het scherm en de voet (chassis) bij het aanpassen van de hoogte van het scherm.

Pivot-functie
27UK650
Met de pivot-functie kan de monitor 90° met de klok mee worden gedraaid.

• Om krassen op de voet van de standaard te voorkomen, moet u ervoor zorgen dat de standaard geen contact maakt met de monitor wanneer u de monitor draait met behulp van de pivot-functie.

1. Verhoog de monitor tot de maximale hoogte.

2. Pas de hoek van de monitor aan in de richting van de pijl, zoals weergegeven in de afbeelding.

3. Draai de monitor met de klok mee, zoals weergegeven in de afbeelding.

4. Voltooi de installatie door de monitor 90° te draaien, zoals hieronder weergegeven.


OPMERKING

• De automatische pivot-functie van het scherm wordt niet ondersteund.
• Het scherm kan eenvoudig worden gedraaid met behulp van de sneltoets voor het draaien van het scherm die bij uw Windows-besturingssysteem wordt geleverd. Houd er rekening mee dat sommige Windows-versies en sommige stuurprogramma's voor grafische kaarten mogelijk andere instellingen gebruiken voor de schermpivot-toets of de pivot-toets helemaal niet ondersteunen.

• Wees voorzichtig bij het draaien van de monitor als de kabel is aangesloten.
• Om letsel te voorkomen bij het draaien van het scherm, plaatst u uw vingers niet tussen het scherm en de voet van de standaard.
  27UK650

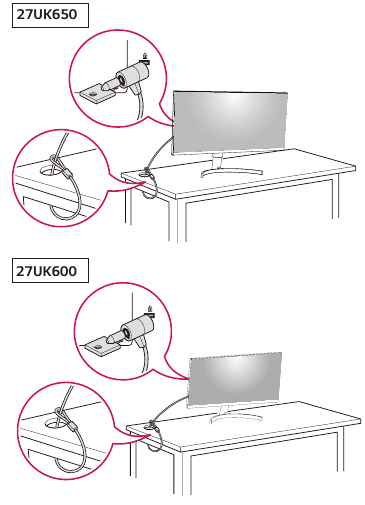

Het Kensington-slot gebruiken
De Kensington-beveiligingssysteemconnector bevindt zich aan de achterkant van de monitor.
Raadpleeg de gebruikershandleiding van het Kensington-slot of bezoek de website op http://www.kensington.com voor meer informatie over installatie en gebruik.
Sluit de kabel van het Kensington-beveiligingssysteem aan tussen de monitor en een tafel.

OPMERKING

• Het gebruik van het Kensington-slot is optioneel. De accessoires kunnen worden gekocht bij uw plaatselijke elektronicawinkel.

OPMERKING

• De linker- of rechterkant van de monitorkop kan enigszins omhoog of omlaag worden gedraaid (tot 3°). Pas het horizontale niveau van de monitorkop aan.


De wandmontageplaat installeren
Deze monitor ondersteunt de specificatie van de standaard wandmontageplaat of een compatibel apparaat.

1. Plaats het scherm met de voorkant naar beneden. Om het scherm te beschermen tegen krassen, bedekt u het oppervlak met een zachte doek.
2. Plaats de wandmontageplaat op de monitor en lijn deze uit met de schroefgaten.
3. Draai de vier schroeven vast om de plaat met een schroevendraaier aan de monitor te bevestigen.

OPMERKING

• De wandmontageplaat wordt afzonderlijk verkocht.
• Raadpleeg de installatiehandleiding van de wandmontageplaat voor meer informatie over de installatie.
• Wees voorzichtig om geen overmatige kracht te gebruiken bij het monteren van de wandmontageplaat, omdat dit het scherm van de monitor kan beschadigen.

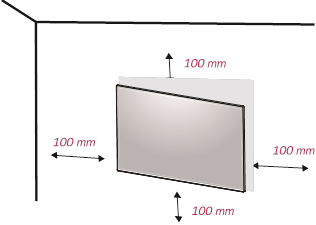

Aan een muur installeren
Installeer de monitor op minstens 100 mm afstand van de muur en laat aan elke kant van de monitor ongeveer 100 mm ruimte over om voldoende ventilatie te garanderen. Gedetailleerde installatie-instructies zijn verkrijgbaar bij uw plaatselijke winkel. Raadpleeg de handleiding voor het installeren en instellen van een kantelbare wandmontagebeugel.

Om de monitor aan een muur te installeren, bevestigt u een wandmontagebeugel (optioneel) aan de achterkant van de monitor. Zorg ervoor dat de wandmontagebeugel stevig aan de monitor en aan de muur is bevestigd.

1. Als u een schroef gebruikt die langer is dan de standaard, kan de monitor intern beschadigd raken.
2. Als u een onjuiste schroef gebruikt, kan het product beschadigd raken en uit de gemonteerde positie vallen.
   In dit geval is LG Electronics er niet verantwoordelijk voor.

27UK650
27UK600

• Wandmontage (A x B)


• Koppel het netsnoer los voordat u de monitor verplaatst of installeert om elektrische schokken te voorkomen.
• Het installeren van de monitor aan het plafond of aan een schuine wand kan ertoe leiden dat de monitor eraf valt, wat kan leiden tot letsel. Gebruik de originele LG-wandmontagebeugel. Neem voor meer informatie contact op met uw plaatselijke winkel of een gekwalificeerde installateur.
• Het uitoefenen van overmatige kracht bij het vastdraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, valt niet onder de productgarantie.
• Gebruik de wandmontagebeugel en schroeven die voldoen aan de VESA-norm. Schade veroorzaakt door het gebruik of misbruik van ongeschikte onderdelen valt niet onder de productgarantie.
• De schroeflengte vanaf het buitenoppervlak van de achterklep moet minder dan 8 mm zijn.


OPMERKING

• Gebruik de schroeven die zijn gespecificeerd door de VESA-norm.
• De wandmontagekit bevat de installatiehandleiding en alle benodigde onderdelen.
• De wandmontagebeugel is optioneel. De accessoires kunnen worden gekocht bij uw plaatselijke winkel.
• De lengte van de schroef kan verschillen voor elke wandmontagebeugel. Zorg ervoor dat de schroef met de juiste lengte wordt gebruikt.
• Raadpleeg de gebruikershandleiding voor de wandmontagebeugel voor meer informatie.

DE MONITOR GEBRUIKEN

Verbinding maken met een pc

• Deze monitor ondersteunt de functie *Plug and Play. *Plug and Play: een functie waarmee u een apparaat aan uw computer kunt toevoegen zonder dat u iets opnieuw hoeft te configureren of handmatige stuurprogramma's hoeft te installeren.

HDMI-aansluiting
Zendt de digitale video- en audiosignalen van uw pc en A/V-apparaten naar de monitor. Sluit uw pc en AV-apparaat met de HDMI-kabel aan op de monitor, zoals hieronder wordt geïllustreerd.
Druk op de menuknop en selecteer vervolgens de invoeroptie in het invoermenu.

LET OP

• Als u HDMI PC gebruikt, kan dit compatibiliteitsproblemen veroorzaken.
• Gebruik een gecertificeerde kabel met het HDMI-logo erop. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypes
  • High-Speed HDMI^®/^TM-kabel
  • High-Speed HDMI^®/^TM-kabel met Ethernet

DisplayPort-aansluiting
Zendt de digitale video- en audiosignalen van uw pc naar de monitor. Sluit uw pc met de DisplayPort-kabel aan op de monitor, zoals hieronder wordt geïllustreerd. Druk op de menuknop en selecteer vervolgens de invoeroptie in het invoermenu.

LET OP

• Er is mogelijk geen video- of audio-uitvoer, afhankelijk van de DP-versie van de pc.
• Als u generieke kabels gebruikt die niet door LG zijn gecertificeerd, wordt het scherm mogelijk niet weergegeven of is er sprake van beeldruis.
• Voor het gebruik van een Mini DP-naar-DP-kabel (Mini DisplayPort naar DisplayPort) wordt aanbevolen een DisplayPort 1.2-kabel te gebruiken.

Verbinding maken met externe apparaten

Koptelefoon aansluiten
Sluit randapparatuur aan op de monitor via de hoofdtelefoonaansluiting. Sluit aan zoals afgebeeld.

LET OP

• Randapparatuur wordt afzonderlijk verkocht.
• Als u een schuine oortelefoon gebruikt, kan dit een probleem veroorzaken bij het aansluiten van een ander extern apparaat op de monitor. Daarom wordt aanbevolen om rechte oortelefoons te gebruiken.

• Afhankelijk van de audio-instellingen van de pc en het externe apparaat, kunnen hoofdtelefoon- en speakerfuncties beperkt zijn.

GEBRUIKERSINSTELLINGEN

Het hoofdmenu activeren

1. Druk op de joystickknop aan de onderkant van de monitor.
2. Beweeg de joystick omhoog/omlaag (▲/▼) en links/rechts (◄/►) om de opties in te stellen.
3. Druk nogmaals op de joystickknop om het hoofdmenu te verlaten.

Knop	Menustatus		Beschrijving
	Hoofdmenu uitgeschakeld		Schakelt het hoofdmenu in.
	Hoofdmenu ingeschakeld		Verlaat het hoofdmenu. (Houd de knop ingedrukt om de monitor uit te schakelen. U kunt de monitor op elk moment op deze manier uitschakelen, ook wanneer de OSD is ingeschakeld.)
	◄	Hoofdmenu uitgeschakeld	Past het volumeniveau van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de functie Input.
	►	Hoofdmenu uitgeschakeld	Past het volumeniveau van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de functies Settings.
	▲	Hoofdmenu uitgeschakeld	Geeft informatie weer over de huidige invoer.
		Hoofdmenu ingeschakeld	Schakelt de monitor uit.
	▼	Hoofdmenu uitgeschakeld	Geeft informatie weer over de huidige invoer.
		Hoofdmenu ingeschakeld	Gaat naar de functies Game.

Functies van het hoofdmenu

Gebruikersinstellingen

Menu-instellingen

1. Om het instellingenmenu te bekijken, drukt u op de joystickknop aan de onderkant van de monitor en gaat u vervolgens naar de settings (instellingen).
2. Configureer de opties door de joystick omhoog/omlaag/links/rechts te bewegen.
3. Om terug te keren naar de bovenste instellingen of om andere instellingsitems in te stellen, beweegt u de joystick naar◄of drukt u op ().
4. Als u het instellingenmenu wilt verlaten, beweegt u de joystick naar◄totdat u het menu verlaat.
   • Wanneer u het menu opent, verschijnen er instructies voor het gebruik van de knop in de rechteronderhoek van het scherm.


• De OSD (On Screen Display) van uw monitor kan enigszins afwijken van die in deze handleiding.

Elke optie wordt hieronder beschreven.

Settings > Quick Settings	Beschrijving
Brightness	Past het kleurcontrast en de helderheid van het scherm aan.
Contrast
Volume	Past het volume aan. LET OP U kunt dempen/dempen opheffen door de joystickknop naar▼in het Volume-menu te bewegen.
Color Temp	Custom		De gebruiker kan deze aanpassen naar rood, groen of blauw door aanpassing.
	Warm		Stelt de schermkleur in op een roodachtige tint.
	Medium		Stelt de schermkleur in tussen een rode en blauwe tint.
	Cool		Stelt de schermkleur in op een blauwachtige tint.
Settings > Input	Beschrijving
Input List	Selecteert de invoermodus.
Aspect Ratio	Past de beeldverhouding van het scherm aan.
	Full Wide	Geeft de video weer in breedbeeld, ongeacht de videosignaalinvoer.
	Original	Geeft video weer volgens de beeldverhouding van de videosignaalinvoer.
	1:1	De beeldverhouding wordt niet aangepast ten opzichte van het origineel.
	LET OP De weergave kan er hetzelfde uitzien voor de opties Full Wide, Original en 1:1 bij de aanbevolen resolutie (3840 x 2160). Er is geen 1:1-menu in de FreeSync-modus. (Ga naar Picture → Game Adjust → FreeSync om FreeSync Basic of Extended in te stellen op Off)

Beeldmodus op SDR-signaal (niet-HDR).

LET OP

• Als de picture mode (beeldmodus) wordt gewijzigd, kan het scherm flikkeren of kan de resolutie van uw pc-scherm worden beïnvloed.

Beeldmodus op HDR-signaal.

OPMERKING

• HDR-content werkt mogelijk niet correct, afhankelijk van de instelling van het Windows 10-besturingssysteem. Controleer de HDR Aan/Uit-instelling van Windows.
• Wanneer de HDR-functie is ingeschakeld, kunnen de tekens of de beeldkwaliteit slecht zijn, afhankelijk van de prestaties van de grafische kaart.
• Terwijl de HDR-functie is ingeschakeld, kan het scherm flikkeren of barsten bij het wijzigen van de monitoringang of het in- en uitschakelen, afhankelijk van de prestaties van de grafische kaart.

Beeldaanpassing	Helderheid	Past de helderheid van het scherm aan.
	Contrast	Past het contrast van het scherm aan.
	Scherpte	Past de scherpte van het scherm aan.
	SUPER RESOLUTION+	Hoog	Geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker kristalheldere beelden wil. Het is effectief voor video of games van hoge kwaliteit.
		Midden	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker beelden tussen de lage en hoge modus wil voor comfortabel kijken. Het is effectief voor UCC- of SD-video.
		Laag	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker vloeiende en natuurlijke beelden wil. Het is effectief voor langzaam bewegende beelden of stilstaande beelden.
		Uit	Selecteer deze optie voor dagelijks gebruik. SUPER RESOLUTION+ is uitgeschakeld in deze modus.
		OPMERKING Omdat dit een functie is om de scherpte van beelden met een lage resolutie te verhogen, wordt het niet aanbevolen om de functie te gebruiken voor normale tekst of voor bureaubladpictogrammen. Dit kan resulteren in onnodig hoge scherpte.
	Zwartniveau	Stelt het offsetniveau in (alleen voor HDMI). Offset: als referentie voor een videosignaal is dit de donkerste kleur die de monitor kan weergeven.
		Hoog	Behoudt de huidige contrastverhouding van het scherm.
		Laag	Verlaagt de zwartniveaus en verhoogt de witniveaus ten opzichte van de huidige contrastverhouding van het scherm.
	HDMI ULTRA HD	Biedt scherpere beelden wanneer aangesloten op een apparaat dat ULTRA HD Deep Color ondersteunt.
	Deep Color	4K@60 Hz Ondersteuningsformaat (HDMI ULTRA HD Deep Color Aan)
		Resolutie		Framesnelheid (Hz)	Kleurdiepte / Chroma Sampling
					8-bits	10-bits
		3840 x 2160		59,94 60,00	YCbCr 4:2:0
					YCbCr 4:2:2
					YCbCr 4:4:4	-
					RGB	-
		4K@30 Hz Ondersteuningsformaat (HDMI ULTRA HD Deep Color Uit)
		Resolutie		Framesnelheid (Hz)	Kleurdiepte / Chroma Sampling
					8-bits	10-bits
		3840 x 2160		29.97 30,00	YCbCr 4:2:2
					YCbCr 4:4:4	-
					RGB	-
		OPMERKING Als het aangesloten apparaat ULTRA HD Deep Color niet ondersteunt, werkt de functie mogelijk niet correct. Als er een probleem optreedt, zet u de optie HDMI ULTRA HD Deep Color op Uit. De optie HDMI ULTRA HD Deep Color moet afzonderlijk worden ingesteld voor elke HDMI-poort (HDMI IN 1, HDMI IN 2). De optie HDMI ULTRA HD Deep Color kan worden gewijzigd met het SET OSD-menu. (Instellingen - Beeld - Beeldaanpassing - HDMI ULTRA HD Deep Color Uit / Aan)
	DFC	Aan	Past de helderheid automatisch aan op basis van het scherm.
		Uit	Schakelt de functie DFC uit.

Instellingen > Algemeen	Beschrijving
Taal	Stelt het menuscherm in op de gewenste taal.
SMART ENERGY SAVING	Hoog	Bespaart energie met behulp van de hoog-efficiënte SMART ENERGY SAVING-functie.
	Laag	Bespaart energie met behulp van de laag-efficiënte SMART ENERGY SAVING-functie.
	Uit	Schakelt de SMART ENERGY SAVING-functie uit.
Power LED	Schakelt de stroom-LED aan de onderkant van de monitor in of uit.
	Aan	De stroom-LED gaat automatisch aan.
	Uit	De stroom-LED gaat uit.
Automatische stand-by	Functie die de monitor automatisch uitschakelt wanneer er gedurende een bepaalde tijd geen beweging op het scherm is. U kunt een timer instellen voor de automatische uitschakelfunctie. (Uit, 4 uur, 6 uur en 8 uur)
DisplayPort 1.2	Schakelt DisplayPort 1.2 in of uit. LET OP Zorg ervoor dat u deze optie configureert in overeenstemming met de DisplayPort-versie die door uw grafische kaart wordt ondersteund. Stel deze optie in op Uitschakelen als uw grafische kaart DisplayPort 1.2 niet ondersteunt.
Buzzer	Met deze functie kunt u het geluid instellen dat wordt gegenereerd door de Buzzer wanneer uw monitor wordt ingeschakeld.
	Aan	Schakelt de Buzzer (zoemer) van uw monitor in.
	Uit	Schakelt de Buzzer (zoemer) van uw monitor uit.
OSD-vergrendeling	Deze functie schakelt de configuratie en aanpassing van menu's uit.
	Aan	Schakelt OSD-vergrendeling in.
	Uit	Schakelt OSD-vergrendeling uit.
	LET OP Alle functies zijn uitgeschakeld, behalve Brightness, Contrast, Volume, Input List, Aspect Ratio, OSD Lock en Information.
OSD Size	De gebruiker kan OSD Size selecteren op Large of Small.
Informatie	De weergave-informatie toont het model, serienummer, totale inschakeltijd en resolutie.
Reset	Wilt u uw instellingen resetten?
	Nee	Annuleer de selectie.
	Ja	Keert terug naar de standaardinstellingen.

LET OP

• Het opslaan van gegevens is afhankelijk van het paneel. Deze waarden kunnen dus verschillen per paneel en/of paneelleverancier. Als u de optie SMART ENERGY SAVING selecteert op Hoog of Laag, wordt de helderheid van de monitor lager of hoger, afhankelijk van de bron.

PROBLEEMOPLOSSING

OPMERKING

• Verticale frequentie Om een beeld weer te geven, moet het scherm tientallen keren per seconde worden vernieuwd, net als een fluorescentielamp. Het aantal keren dat het scherm per seconde wordt vernieuwd, wordt de verticale frequentie of vernieuwingsfrequentie genoemd en wordt weergegeven door Hz.
• Horizontale frequentie De tijd die nodig is om één horizontale lijn weer te geven, wordt de horizontale cyclus genoemd. Als 1 wordt gedeeld door het horizontale interval, is het resultaat het aantal horizontale lijnen dat per seconde wordt weergegeven. Dit wordt de horizontale frequentie genoemd en wordt weergegeven door kHz.
• De led kan worden verlicht met Set OSD Menu (OSD-menu instellen).
  Settings (Instellingen) – General (Algemeen) – Power LED (Aan/uit-led) – On (Aan)

OPMERKING

• Controleer of de resolutie of frequentie van de grafische kaart binnen het bereik valt dat door de monitor wordt toegestaan en stel deze in op de aanbevolen (optimale) resolutie in Control Panel (Configuratiescherm) > Display (Beeldscherm) > settings (instellingen).
• Het niet instellen van de grafische kaart op de aanbevolen (optimale) resolutie kan leiden tot wazige tekst, een gedimd scherm, een afgekapt weergavegebied of een verkeerde uitlijning van de weergave.
• De instellingsmethoden kunnen verschillen afhankelijk van de computer of het besturingssysteem, en sommige resoluties zijn mogelijk niet beschikbaar, afhankelijk van de prestaties van de grafische kaart. Neem in dat geval contact op met de fabrikant van de computer of grafische kaart voor hulp.
• Sommige grafische kaarten ondersteunen mogelijk geen resolutie van 3840 x 2160. Als de resolutie niet kan worden weergegeven, neemt u contact op met de fabrikant van uw grafische kaart.

SPECIFICATIES

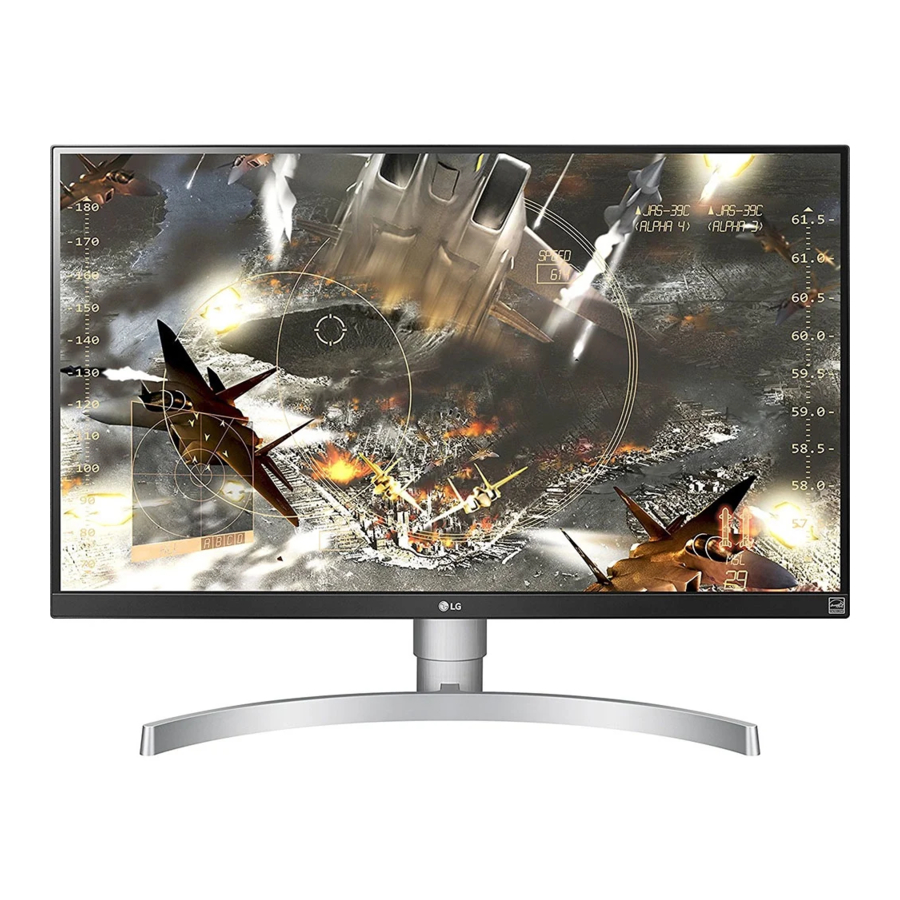

27UK650

LCD-scherm	Type	TFT (Thin Film Transistor) LCD (Liquid Crystal Display) Scherm
	Subpixelafstand	0,1554 mm x 0,1554 mm
Resolutie	Maximale resolutie	3840 x 2160 @ 60 Hz
	Aanbevolen resolutie	3840 x 2160 @ 60 Hz
Videosignaal	Horizontale frequentie	30 kHz tot 135 kHz
	Verticale frequentie	56 Hz tot 61 Hz
Ingangsaansluiting	HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P
Stroominvoer	19 V 2,4 A
Stroomverbruik (typ.)	Aan-modus: 45 W typ. (uitgaande toestand)* Slaapmodus ≤ 0,5 W ** Uit-modus ≤ 0,3 W
AC/DC-adapter	Type DA-48F19, Asian Power Devices Inc. Type ADS-48FSK-19 19048EPCU-1, SHENZHEN HONOR ELECTRONIC Type ADS-48FSK-19 19048EPK-1, SHENZHEN HONOR ELECTRONIC Type ADS-48FSK-19 19048EPG-1, SHENZHEN HONOR ELECTRONIC Output: 19 V 2,53 A
Omgevingsomstandigheden	Bedrijfsomstandigheden	Temperatuur: 0°C tot 40°C; luchtvochtigheid: < 80%
	Opslagomstandigheden	Temperatuur: -20°C tot 60°C; luchtvochtigheid: < 85%
Afmeting	Monitorgrootte (breedte x hoogte x diepte)
	Met voet	613,1 mm x 567,3 mm x 230 mm
	Zonder voet	613,1 mm x 364,4 mm x 44,6 mm
Gewicht (zonder verpakking)	Met voet	6,2 kg
	Zonder voet	4,6 kg

De specificaties kunnen zonder kennisgeving worden gewijzigd.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.
* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-testnorm (volledig wit patroon, maximale resolutie).
** De monitor gaat na een paar minuten (max. 5 minuten) naar de slaapmodus.
*** India gebruikt alleen de volgende adapter (model: DA-65G19)

27UK600

LCD-scherm	Type	TFT (Thin Film Transistor) LCD (Liquid Crystal Display) Scherm
	Subpixelafstand	0,1554 mm x 0,1554 mm
Resolutie	Maximale resolutie	3840 x 2160 @ 60 Hz
	Aanbevolen resolutie	3840 x 2160 @ 60 Hz
Videosignaal	Horizontale frequentie	30 kHz tot 135 kHz
	Verticale frequentie	56 Hz tot 61 Hz
Ingangsaansluiting	HDMI IN1, HDMI IN2, DP(DisplayPort) IN, H/P
Stroominvoer	19 V 2,4 A
Stroomverbruik (typ.)	Aan-modus: 45 W typ. (uitgaande toestand)* Slaapmodus ≤ 0,5 W ** Uit-modus ≤ 0,3 W
AC/DC-adapter	Type DA-48F19, Asian Power Devices Inc. Type ADS-48FSK-19 19048EPCU-1, SHENZHEN HONOR ELECTRONIC Type ADS-48FSK-19 19048EPK-1, SHENZHEN HONOR ELECTRONIC Type ADS-48FSK-19 19048EPG-1, SHENZHEN HONOR ELECTRONIC Output: 19 V 2,53 A
Omgevingsomstandigheden	Bedrijfsomstandigheden	Temperatuur: 0°C tot 40°C (32°F tot 104°F); luchtvochtigheid: < 80%
	Opslagomstandigheden	Temperatuur: -20°C tot 60°C (-4°F tot 140°F); luchtvochtigheid: < 85%
Afmeting	Monitorgrootte (breedte x hoogte x diepte)
	Met voet	613,1 mm x 455,2 mm x 209,4 mm
	Zonder voet	613,1 mm x 364,4 mm x 73,0 mm
Gewicht (zonder verpakking)	Met voet	5,2 kg
	Zonder voet	4,7 kg

De specificaties kunnen zonder kennisgeving worden gewijzigd.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.
* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-testnorm (volledig wit patroon, maximale resolutie). ** De monitor gaat na een paar minuten (max. 5 minuten) naar de slaapmodus.

Fabrieks ondersteuningsmodus (vooraf ingestelde modus, pc) HDMI

DisplayPort

HDMI Timing (video)

Stroom-LED

Referenties

• LG Electronics & Home Appliances | Shop Now | LG USA
• Trackballs, locks, docking stations & ergonomic keyboards | Kensington

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG 27UK650, 27UK600 Handleiding

Beschikbare talen
