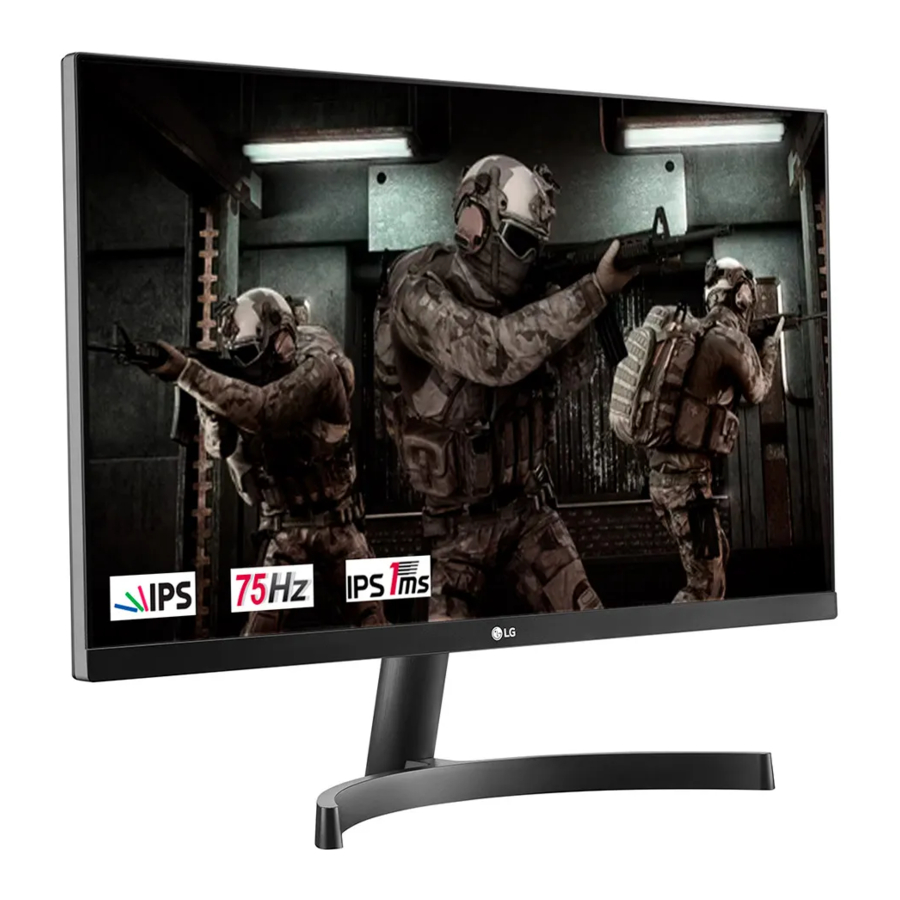

LG 24ML600M, 24ML60MP, 27ML600M handleiding

MONTEREN EN VOORBEREIDEN

• Gebruik altijd originele LG-onderdelen om de veiligheid en prestaties van het product te garanderen.
• De productgarantie dekt geen schade of letsel veroorzaakt door het gebruik van ongeautoriseerde onderdelen.
• Het wordt aanbevolen om de meegeleverde onderdelen te gebruiken.
• Als u generieke kabels gebruikt die niet door LG zijn gecertificeerd, wordt het scherm mogelijk niet weergegeven of kunnen er beeldproblemen optreden.
• Afbeeldingen in dit document vertegenwoordigen typische procedures, dus ze kunnen er anders uitzien dan het daadwerkelijke product.
• Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)
• Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, wordt niet gedekt door de productgarantie.
• Draag de monitor niet ondersteboven door alleen de voet vast te houden. Dit kan ervoor zorgen dat de monitor van de voet valt en kan leiden tot persoonlijk letsel.
• Raak het monitorscherm niet aan bij het optillen of verplaatsen van de monitor. De kracht die op het monitorscherm wordt uitgeoefend, kan schade veroorzaken.

OPMERKING

• De componenten kunnen er anders uitzien dan die hier worden afgebeeld.
• Zonder voorafgaande kennisgeving kunnen alle productinformatie en specificaties in deze handleiding worden gewijzigd om de prestaties van het product te verbeteren.
• Om optionele accessoires te kopen, gaat u naar een elektronicawinkel of een online winkel of neemt u contact op met de winkelier waar u het product hebt gekocht.
• Het meegeleverde netsnoer kan verschillen afhankelijk van de regio.

Ondersteunde stuurprogramma's en software

U kunt de nieuwste versie downloaden en installeren van de LGE-website (www.lg.com).

Product- en knopbeschrijving

De joystickknop gebruiken
U kunt de functies van de monitor eenvoudig bedienen door op de joystickknop te drukken of deze met uw vinger naar links/rechts/omhoog/omlaag te bewegen.

Basisfuncties

		Inschakelen	Druk één keer met uw vinger op de joystickknop om de monitor in te schakelen.
		Uitschakelen	Houd de joystickknop meer dan 3 seconden met uw vinger ingedrukt om de monitor uit te schakelen.
		Volumeregeling	U kunt het volume regelen door de joystickknop naar links/rechts te bewegen. (alleen voor HDMI)

OPMERKING

• De joystickknop bevindt zich aan de onderkant van de monitor.

De monitor verplaatsen en optillen

Volg deze instructies bij het verplaatsen of optillen van de monitor om te voorkomen dat de monitor bekrast raakt of
beschadigd raakt en om veilig transport te garanderen, ongeacht de vorm of grootte.

• Plaats de monitor in de originele doos of verpakkingsmateriaal voordat u deze probeert te verplaatsen.
• Voordat u de monitor verplaatst of optilt, koppelt u het netsnoer en alle andere kabels los.
• Houd de onderkant en zijkant van het monitorframe stevig vast. Houd het paneel zelf niet vast.
• Wanneer u de monitor vasthoudt, moet het scherm van u af zijn gericht om te voorkomen dat het bekrast raakt.
• Stel de monitor tijdens het transport niet bloot aan schokken of overmatige trillingen.
• Houd de monitor rechtop bij het verplaatsen en draai de monitor nooit op zijn kant of kantel hem zijwaarts.

• Vermijd het aanraken van het monitorscherm zoveel mogelijk.
  • Dit kan leiden tot schade aan het scherm of aan sommige van de pixels die worden gebruikt om afbeeldingen te maken.

• Als u het monitorpaneel zonder de voet gebruikt, kan de joystickknop ervoor zorgen dat de monitor instabiel wordt en valt, wat kan leiden tot schade aan de monitor of persoonlijk letsel. Bovendien kan dit ertoe leiden dat de joystickknop niet goed functioneert.

Installeren op een tafel

• Til de monitor op en plaats deze rechtop op de tafel. Plaats de monitor op minstens 100 mm (3,94 inch) afstand van de muur om voldoende ventilatie te garanderen.


• Koppel het netsnoer los voordat u de monitor verplaatst of installeert. Er bestaat een risico op elektrische schokken.
• Zorg ervoor dat u het netsnoer gebruikt dat in de productverpakking is meegeleverd en sluit dit aan op een geaard stopcontact.
• Als u een ander netsnoer nodig heeft, neem dan contact op met uw lokale dealer of de dichtstbijzijnde winkel.

De hoek aanpassen

1. Plaats de monitor die op de voet is gemonteerd in een rechtopstaande positie.
2. Pas de hoek van het scherm aan.

De hoek van het scherm kan naar voren of naar achteren worden aangepast van -2° tot 15° voor een comfortabele kijkervaring.

De hoek van het scherm kan naar voren of naar achteren worden aangepast van -5° tot 15° voor een comfortabele kijkervaring.

• Om letsel aan de vingers te voorkomen bij het aanpassen van het scherm, houdt u het onderste deel van het frame van de monitor niet vast, zoals hieronder wordt weergegeven.
• Wees voorzichtig dat u het schermgebied niet aanraakt of erop drukt bij het aanpassen van de hoek van de monitor.


Het Kensington-slot gebruiken
De aansluiting voor het Kensington-beveiligingssysteem bevindt zich aan de achterkant van de monitor.
Raadpleeg de gebruikershandleiding van het Kensington-slot of bezoek de website op http://www.kensington.com voor meer informatie over de installatie en het gebruik.
Sluit de monitor met behulp van de Kensington-beveiligingssysteemkabel aan op een tafel.

OPMERKING

• Het Kensington-beveiligingssysteem is optioneel. U kunt optionele accessoires verkrijgen bij de meeste elektronicawinkels.

De wandmontageplaat installeren
Deze monitor voldoet aan de specificaties voor de wandmontageplaat of andere compatibele apparaten.
OPMERKING

• De wandmontageplaat wordt afzonderlijk verkocht.
• Raadpleeg de installatiehandleiding van de wandmontageplaat voor meer informatie over de installatie.
• Wees voorzichtig dat u niet te veel kracht uitoefent tijdens het monteren van de wandmontageplaat, omdat dit schade aan het scherm kan veroorzaken.
• Verwijder de voet voordat u de monitor op een wandmontage installeert door de voetbevestiging in omgekeerde volgorde uit te voeren.

Installeren aan de muur
Installeer de monitor op minstens 100 mm (3,94 inch) afstand van de muur en laat ongeveer 100 mm (3,94 inch) ruimte aan elke kant van de monitor om voldoende ventilatie te garanderen. Gedetailleerde installatie-instructies zijn verkrijgbaar bij uw lokale winkel. U kunt ook de handleiding raadplegen voor het installeren en instellen van een kantelbare wandmontagebeugel.

Om de monitor aan een muur te bevestigen, bevestigt u een wandmontagebeugel (optioneel) aan de achterkant van de monitor.
Zorg ervoor dat de wandmontagebeugel stevig aan de monitor en aan de muur is bevestigd.

OPMERKING

• Een niet-VESA-standaardschroef kan het product beschadigen en ervoor zorgen dat de monitor valt. LG Electronics is niet aansprakelijk voor ongevallen die verband houden met het gebruik van niet-standaardschroeven.
• De wandmontagekit bevat de installatiehandleiding en alle benodigde onderdelen.
• De wandmontagebeugel is optioneel. U kunt optionele accessoires verkrijgen bij uw lokale dealer.
• De lengte van de schroef kan verschillen voor elke wandmontagebeugel. Als u schroeven gebruikt die langer zijn dan de standaardlengte, kan dit de binnenkant van het product beschadigen.
• Raadpleeg de gebruikershandleiding voor de wandmontagebeugel voor meer informatie.

• Koppel het netsnoer los voordat u de monitor verplaatst of installeert om elektrische schokken te voorkomen.
• Het installeren van de monitor aan het plafond of aan een schuine muur kan ertoe leiden dat de monitor eraf valt, wat kan leiden tot letsel. Gebruik een geautoriseerde LG-wandmontage en neem contact op met de plaatselijke dealer of gekwalificeerd personeel.
• Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, wordt niet gedekt door de productgarantie.
• Gebruik de wandmontagebeugel en schroeven die voldoen aan de VESA-normen. Schade veroorzaakt door het gebruik of misbruik van ongeschikte onderdelen wordt niet gedekt door de productgarantie.
• Gemeten vanaf de achterkant van de monitor mag de lengte van elke geïnstalleerde schroef maximaal 8 mm (0,3 inch) zijn.

DE MONITOR GEBRUIKEN

• Afbeeldingen in deze handleiding kunnen afwijken van het werkelijke product.

• Druk niet te lang op het scherm. Dit kan beeldvervorming veroorzaken.
• Geef niet te lang een stilstaand beeld weer op het scherm. Dit kan beeldretentie veroorzaken. Gebruik indien mogelijk een pc-screensaver.
• Gebruik bij het aansluiten van het netsnoer op het stopcontact een geaarde (3-gaats) stekkerdoos of een geaard stopcontact.
• De monitor kan flikkeren wanneer deze wordt ingeschakeld in een ruimte waar de temperatuur laag is. Dit is normaal.
• Soms kunnen er rode, groene of blauwe vlekken op het scherm verschijnen. Dit is normaal.

Aansluiten op een pc

• Deze monitor ondersteunt de *Plug and Play-functie.

* Plug and Play: Een functie waarmee u een apparaat aan uw computer kunt toevoegen zonder iets opnieuw te configureren of handmatige stuurprogramma's te installeren.

D-SUB-aansluiting
Zendt analoge video van uw pc naar de monitor.

OPMERKING

• Bij gebruik van een D-Sub-signaalingangskabelconnector voor Macintosh
• Mac-adapter

Voor Apple Macintosh is een aparte stekkeradapter nodig om de 15-pins high density (3 rijen) D-SUB VGA-connector op de meegeleverde kabel te vervangen door een 15-pins 2-rijige connector.

HDMI-aansluiting
Zendt digitale video- en audiosignalen van uw pc naar de monitor.

• Het gebruik van een DVI naar HDMI / DP (DisplayPort) naar HDMI-kabel kan compatibiliteitsproblemen veroorzaken.
• Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypes
  • High-Speed HDMI^®/TM-kabel
  • High-Speed HDMI^®/TM-kabel met Ethernet

AV-APPARATEN AANSLUITEN

HDMI-aansluiting
HDMI verzendt digitale video- en audiosignalen van uw AV-apparaat naar de monitor.

OPMERKING

• Het gebruik van een DVI naar HDMI / DP (DisplayPort) naar HDMI-kabel kan compatibiliteitsproblemen veroorzaken.
• Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypes
  • High-Speed HDMI^®/TM-kabel
  • High-Speed HDMI^®/TM-kabel met Ethernet

RANDAPPARATUUR AANSLUITEN

Koptelefoonaansluiting
Sluit randapparatuur aan op de monitor via de koptelefoonpoort.

OPMERKING

• Randapparatuur wordt apart verkocht.
• Afhankelijk van de audio-instellingen van de pc en het externe apparaat kunnen de hoofdtelefoon- en luidsprekerfuncties beperkt zijn.
• Als u schuine oortelefoons gebruikt, kan dit een probleem veroorzaken bij het aansluiten van een ander extern apparaat op de monitor. Daarom wordt aanbevolen om rechte oortelefoons te gebruiken.

GEBRUIKERSINSTELLINGEN

LET OP

• Het OSD (On Screen Display) van uw monitor kan enigszins afwijken van wat in deze handleiding wordt getoond.

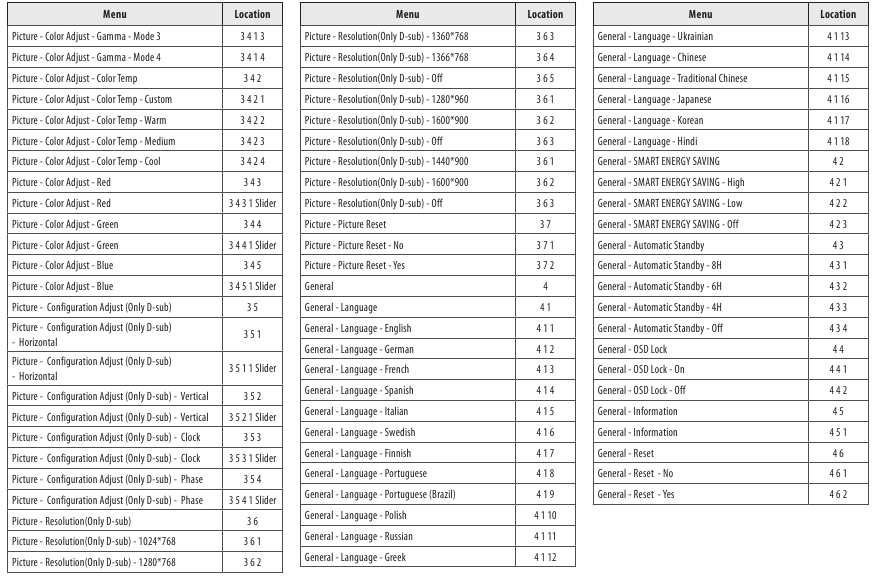

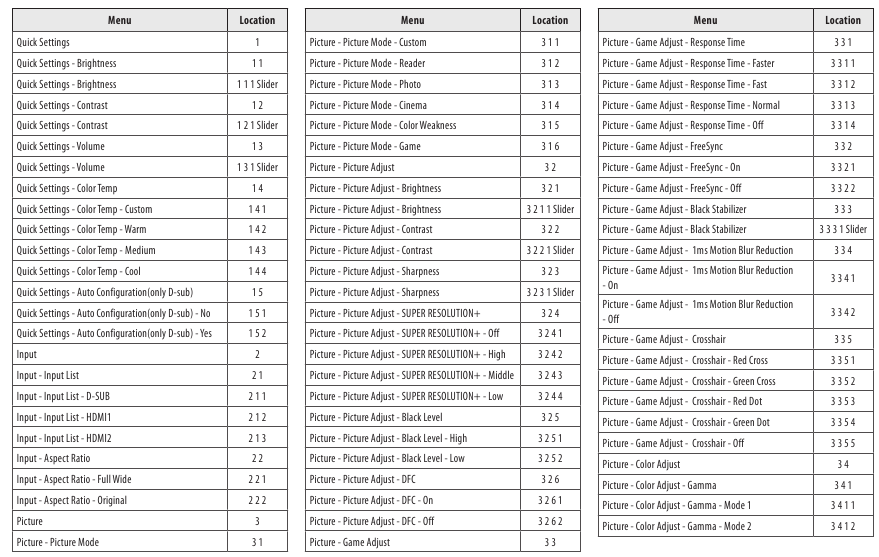

• Wanneer Beep Guide is geactiveerd, brengt een druk op de joystickknop u direct naar Settings.

Het hoofdmenu activeren

1. Druk op de joystickknop aan de onderkant van de monitor.
2. Beweeg de joystick omhoog/omlaag en links/rechts om de opties in te stellen.
3. Druk nogmaals op de joystickknop om het hoofdmenu te verlaten.

Button	Menu Status		Description
	Main menu disabled		Schakelt het hoofdmenu in.
	Main menu enabled		Verlaat het hoofdmenu. (Houd de knop langer dan 3 seconden ingedrukt om de monitor uit te schakelen. U kunt de monitor op elk moment op deze manier uitschakelen, ook als de OSD is ingeschakeld.)
		Main menu disabled	Past het volumeniveau van de monitor aan. (24ML600M/24ML60MP/27ML600M/27ML60MP/27MN60T: alleen voor HDMI) (24ML600S/24ML60SP/27ML600S/27ML60SP: HDMI + D-Sub)
		Main menu enabled	Gaat naar de Input-functies.
		Main menu disabled	Past het volumeniveau van de monitor aan. (24ML600M/24ML60MP/27ML600M/27ML60MP/27MN60T: alleen voor HDMI) (24ML600S/24ML60SP/27ML600S/27ML60SP: HDMI + D-Sub)
		Main menu enabled	Gaat naar de functie Settings.
		Main menu disabled	Gaat naar het menu Accessibility.
		Main menu enabled	Schakelt de monitor uit.
		Main menu disabled	Gaat naar het menu Accessibility.
		Main menu enabled	Gaat naar de functie Picture Mode. (alleen voor HDMI)

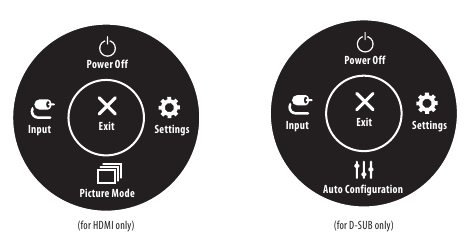

Hoofdmenufuncties

Menu-instellingen

1. Om het OSD-menu te bekijken, drukt u op de joystickknop aan de onderkant van de monitor en gaat u vervolgens naar de Settings.
2. Beweeg de joystick omhoog/omlaag en links/rechts om de opties in te stellen.
3. Om terug te keren naar het bovenliggende menu of andere menu-items in te stellen, beweegt u de joystick naar of drukt u erop ().
4. Als u het OSD-menu wilt verlaten, beweegt u de joystick naar totdat u het menu verlaat.

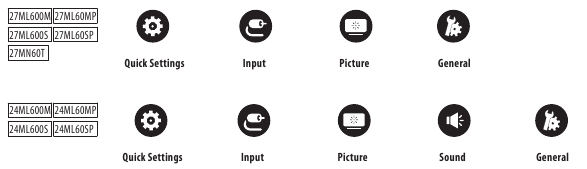

Aanpassen van instellingen
Quick Settings

Invoer

Settings > Input	Description
Input List	Selecteert de invoermodus.
Aspect Ratio	Past de beeldverhouding van het scherm aan.
	Full Wide	Geeft de video weer in breedbeeld, ongeacht het videosignaalingang.
	Original	Geeft video weer volgens de beeldverhouding van de videosignaalingang.
	LET OP De opties kunnen worden uitgeschakeld bij de aanbevolen resolutie (1920 x 1080).

Beeld

OPMERKING

• Als de Beeldmodus wordt gewijzigd, kan het scherm flikkeren of kan de resolutie van uw pc-scherm worden beïnvloed.
• Dit is een hulpmiddel voor gebruikers met kleurenblindheid. Schakel deze functie uit als u zich ongemakkelijk voelt bij het scherm.
• Deze functie kan sommige kleuren in sommige afbeeldingen niet onderscheiden.

Settings > Picture	Beschrijving
Beeldaanpassing	Helderheid	Past de helderheid van het scherm aan.
	Contrast	Past het contrast van het scherm aan.
	Scherpte	Past de scherpte van het scherm aan.
	SUPER RESOLUTION+	Uit	Selecteer deze optie voor dagelijks gebruik. SUPER RESOLUTION+ is uitgeschakeld in deze modus.
		Hoog	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker kristalheldere beelden wil. Het is effectief voor video of games van hoge kwaliteit.
		Midden	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker beelden tussen de lage en hoge modus wil voor comfortabel kijken. Het is effectief voor UCC- of SD-video.
		Laag	De geoptimaliseerde beeldkwaliteit wordt weergegeven wanneer een gebruiker vloeiende en natuurlijke beelden wil. Het is effectief voor langzaam bewegende beelden of stilstaande beelden.
		OPMERKING Omdat dit een functie is om de scherpte van afbeeldingen met een lage resolutie te vergroten, wordt het niet aanbevolen om de functie te gebruiken voor normale tekst of voor bureaubladpictogrammen. Dit kan resulteren in onnodig hoge scherpte.
		Stelt het offsetniveau in (alleen voor HDMI). Offset: als referentie voor een videosignaal is dit de donkerste kleur die de monitor kan weergeven.
	Zwartniveau	Hoog	Behoudt de huidige contrastverhouding van het scherm.
		Laag	Verlaagt de zwartwaarden en verhoogt de witwaarden ten opzichte van de huidige contrastverhouding van het scherm.
	DFC	Aan	Past de helderheid automatisch aan op basis van het scherm.
		Uit	Schakelt de DFC-functie uit.
Gamaanpassing	Responstijd	Stelt een responstijd in voor weergegeven beelden op basis van de snelheid van het scherm. Voor een normale omgeving wordt aanbevolen om Snel te gebruiken. Voor een snel bewegend beeld wordt aanbevolen om Sneller te gebruiken. Instellen op Sneller kan beeldsticking veroorzaken.
		Sneller	Stelt de responstijd in op sneller.
		Snel	Stelt de responstijd in op snel.
		Normaal	Stelt de responstijd in op normaal.
		Uit	Gebruikt de functie voor het verbeteren van de responstijd niet.
Gamaanpassing	FreeSync	Biedt naadloze en natuurlijke beelden door de verticale frequentie van het ingangssignaal te synchroniseren met die van het uitgangssignaal. Ondersteunde interface: HDMI Ondersteunde grafische kaart: Een grafische kaart die AMD's FreeSync ondersteunt, is vereist. Ondersteunde versie: Zorg ervoor dat u de grafische kaart bijwerkt naar de nieuwste driver. Raadpleeg de AMD-website athttp://www.amd.com/FreeSync voor meer informatie en vereisten FreeSync en 1ms Motion Blur Reduction kunnen niet tegelijkertijd worden ingeschakeld.
		Aan	FreeSync-functie aan.
		Uit	FreeSync-functie uit.
	Black Stabilizer	U kunt het zwarte contrast regelen voor een betere zichtbaarheid in donkere scènes. Het verhogen van de waarde van Black Stabilizer maakt het lage grijswaardengebied op het scherm helderder. (U kunt objecten gemakkelijk onderscheiden op donkere gameschermen.) Het verlagen van de waarde van Black Stabilizer maakt het lage grijswaardengebied donkerder en verhoogt het dynamische contrast op het scherm.
Gamaanpassing	1ms Motion Blur Reduction	Aan	Deze modus minimaliseert bewegingsonscherpte in snel bewegende video's. Om optimaal van deze functie te profiteren, selecteert u 1920 x 1080 @ 75Hz voordat u 1ms Motion Blur Reduction inschakelt. Deze functie is beschikbaar voor de volgende verticale frequentie. (75Hz)
		Uit	Schakelt de modus 1ms Motion Blur Reduction uit.
		OPMERKING Om bewegingsonscherpte te verminderen, wordt de helderheid verminderd met achtergrondverlichtingsregeling. De functies 1ms Motion Blur Reduction en FreeSync kunnen niet tegelijkertijd worden gebruikt. Deze functie is geoptimaliseerd voor games. Het wordt aanbevolen om uit te schakelen wanneer u de gamefunctie niet gebruikt. Flikkeren kan optreden tijdens de werking van 1ms Motion Blur Reduction.
	Crosshair	Crosshair biedt een markering in het midden van het scherm voor First Person Shooter (FPS)-games. Gebruikers kunnen de Crosshair selecteren die past bij hun game-omgeving uit vier verschillende Crosshairs. Wanneer de monitor is uitgeschakeld of in de energiebesparende modus gaat, wordt de Crosshair-functie automatisch uitgeschakeld.
Kleuraanpassing	Gamma	Mode 1, Mode 2, Mode 3	Hoe hoger de gammawaarde, hoe donkerder de afbeelding wordt. Evenzo, hoe lager de gammawaarde, hoe lichter de afbeelding wordt.
		Mode 4	Als u de gamma-instellingen niet hoeft aan te passen, selecteert u Mode 4.
	Kleurtemperatuur	Selecteert de standaard beeldkleur. Aangepast: De gebruiker kan deze aanpassen aan rood, groen of blauw door aanpassing. Warm: Stelt de schermkleur in op een roodachtige tint. Medium: Stelt de schermkleur in tussen een rode en blauwe tint. Koel: Stelt de schermkleur in op een blauwachtige tint.
	Rood	U kunt de beeldkleur aanpassen met behulp van de kleuren rood, groen en blauw.
	Groen
	Blauw
Configuratie aanpassen (alleen D-SUB)	Horizontaal	Om het beeld naar links en rechts te verplaatsen.
	Verticaal	Om het beeld omhoog en omlaag te verplaatsen.
	Klok	Om verticale balken of strepen die zichtbaar zijn op de schermachtergrond te minimaliseren. De horizontale schermgrootte zal ook veranderen.
	Fase	Om de focus van het scherm aan te passen. Met dit item kunt u horizontale ruis verwijderen en het beeld van tekens ophelderen of verscherpen.
Resolutie (alleen D-SUB)	De gebruiker kan de gewenste resolutie instellen. Deze optie is alleen ingeschakeld als de schermresolutie op uw computer is ingesteld op het volgende (alleen D-SUB).
	OPMERKING De functie is alleen ingeschakeld als de schermresolutie op uw computer is ingesteld op het volgende, behalve dat de pc een verkeerde resolutie uitvoert.
	1024x768, 1280x768, 1360x768, 1366x768, Uit
	1280x960, 1600x900, Uit
	1440x900, 1600x900, Uit
Beeld resetten	Wilt u uw instellingen resetten?	Nee	Annuleer de selectie.
		Ja	Keert terug naar de standaardinstellingen.

Geluid

Algemeen

Settings > General	Beschrijving
Language	Om de taal te kiezen waarin de namen van de besturingselementen worden weergegeven.
SMART ENERGY SAVING	High	Schakelt SMART ENERGY SAVING in, waarmee u energie kunt besparen met dit energiezuinige systeem.
	Low	Schakelt SMART ENERGY SAVING in, waarmee u energie kunt besparen met dit energiezuinige systeem.
	Off	Schakelt SMART ENERGY SAVING uit.
	* SMART ENERGY SAVING : Bespaar energie door gebruik te maken van het algoritme voor luminantiecompensatie.
Automatic Standby	De monitor schakelt na een bepaalde periode automatisch over naar de stand-bymodus.
OSD Lock	Voorkomt onjuiste toetsinvoer.
	On	Toetsinvoer is uitgeschakeld.
	NOTE Alle functies, met uitzondering van de OSD Lock-modus, helderheid, Contrast, Input, Information en Volume, zijn uitgeschakeld.
	Off	Toetsinvoer is ingeschakeld.
Information	De weergave-informatie toont de Model, Total Power On Time, Serial Number, Resolution.
Reset	Do you want to reset your settings?	No	Annuleer de selectie.
		Yes	Keert terug naar de standaardinstellingen.

NOTE

• De waarde van energiebesparende gegevens kan verschillen afhankelijk van het paneel en de panelleveranciers.
• Als u de optie SMART ENERGY SAVING selecteert op High of Low, wordt de luminantie van de monitor lager of hoger, afhankelijk van de bron.

PROBLEEMOPLOSSING

Controleer het volgende voordat u om service vraagt.

• Controleer Control Panel (Configuratiescherm) ► Display (Beeldscherm) ► Settings (Instellingen) en kijk of de frequentie of de resolutie is gewijzigd. Zo ja, pas de videokaart aan de aanbevolen resolutie aan.
• Als de aanbevolen resolutie (optimale resolutie) niet is geselecteerd, kunnen letters wazig zijn en kan het scherm gedimd, afgekapt of vertekend zijn. Zorg ervoor dat u de aanbevolen resolutie selecteert.
• De instelmethode kan verschillen per computer en O/S (besturingssysteem), en de hierboven genoemde resolutie wordt mogelijk niet ondersteund door de prestaties van de videokaart. Vraag in dit geval de computer- of videokaartfabrikant om hulp.

PRODUCTSPECIFICATIE

Kleurdiepte		8-bits kleur wordt ondersteund.
Resolutie		Maximale resolutie		1920 x 1080 @ 75 Hz (HDMI) 1920 x 1080 @ 60 Hz (D-Sub)
		Aanbevolen resolutie		1920 x 1080 @ 60 Hz
Stroombronnen		Nominaal vermogen		19 V 1.3 A
		Stroomverbruik		Aan-modus: 17,5 W typ. (Uitgaande toestand)* Slaapmodus (stand-bymodus) ≤ 0,3 W** Uit-modus ≤ 0,3 W
AC/DC-adapter		Type ADS-25SFA-19-3 19025E, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-25FSF-19 19025EPCU-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-25FSF-19 19025EPBR-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-25FSF-19 19025EPI-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-25FSF-19 19025EPG-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-25FSF-19 19025EPB-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type LCAP21, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26-A, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26-E, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26-I, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26-B, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type AD10560LF, gefabriceerd door PI Electronics (H.K.) Ltd., of type AD2139S20, gefabriceerd door PI Electronics (H.K.) Ltd., of type AD2139620, gefabriceerd door PI Electronics (H.K.) Ltd.. Uitgang: 19 V 1.3 A

De specificaties kunnen zonder kennisgeving worden gewijzigd.
Het symbool betekent wisselstroom en het symbool betekent gelijkstroom.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstelling.
* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-teststandaard (volledig wit patroon, maximale resolutie).
** De monitor gaat binnen enkele minuten (max. 5 minuten) naar de slaapmodus.

24ML600S
24ML60SP

Kleurdiepte		8-bits kleur wordt ondersteund.
Resolutie		Maximale resolutie		1920 x 1080 @ 75 Hz (HDMI) 1920 x 1080 @ 60 Hz (D-Sub)
		Aanbevolen resolutie		1920 x 1080 @ 60 Hz
Stroombronnen		Nominaal vermogen		19 V 1.6 A
		Stroomverbruik		Aan-modus: 21,7 W typ. (Uitgaande toestand)* Slaapmodus (stand-bymodus) ≤ 0,3 W** Uit-modus ≤ 0,3 W
AC/DC-adapter		Type LCAP21A, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-A, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-E, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-I, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-B, gefabriceerd door LIEN CHANG ELECTRONIC ENTERPRISE, of type ADS-45SQ-19-3 19032E, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPG-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPK-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPCU-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPBR-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPI-1, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type ADS-40SG-19-3 19032G, gefabriceerd door SHENZHEN HONOR ELECTRONIC, of type AD10550LF, gefabriceerd door PI Electronics (H.K.) Ltd., of type AD2138S20, gefabriceerd door PI Electronics (H.K.) Ltd., of type AD2138620, gefabriceerd door PI Electronics (H.K.) Ltd.. Uitgang: 19 V 1.7 A
Omgevingscondities		Bedrijfsomstandigheden		Temperatuur		0°C tot 40°C
				Vochtigheid		Minder dan 80%
		Opslagomstandigheden		Temperatuur		-20°C tot 60°C
				Vochtigheid		Minder dan 85%
Afmetingen		Monitorgrootte (breedte x hoogte x diepte)
		Met standaard		539.1 x 415.3 x 182.0 (mm)		21.2 x 16.3 x 7.1 (inches)
		Zonder standaard		539.1 x 321.5 x 66.5 (mm)		21.2 x 12.6 x 2.6 (inches)
Gewicht (zonder verpakking)		Met standaard		3.6 kg		7.9 lbs
		Zonder standaard		3.2 kg		7.0 lbs

De specificaties kunnen zonder kennisgeving worden gewijzigd.
Het symbool betekent wisselstroom en het symbool betekent gelijkstroom.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstelling.
* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-teststandaard (volledig wit patroon, maximale resolutie).
** De monitor gaat binnen enkele minuten (max. 5 minuten) naar de slaapmodus.

27ML600M 27ML60MP 27MN60T

Kleurdiepte		8-bits kleur wordt ondersteund.
Resolutie		Maximale resolutie		1920 x 1080 @ 75 Hz (HDMI) 1920 x 1080 @ 60 Hz (D-Sub)
		Aanbevolen resolutie		1920 x 1080 @ 60 Hz
Stroombronnen		Nominaal vermogen		19 V 1.6 A
		Stroomverbruik		Aan-modus: 25,5 W Typ. (Uitgaande toestand)* Slaapmodus (stand-bymodus) ≤ 0,3 W** Uit-modus ≤ 0,3 W
AC/DC-adapter		Type LCAP21A, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-A, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-E, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-I, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26A-B, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type ADS-45SQ-19-3 19032E, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPG-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPK-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPCU-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPBR-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19032EPI-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-40SG-19-3 19032G, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type AD10550LF, vervaardigd door PI Electronics (H.K.) Ltd., of type AD2138S20, vervaardigd door PI Electronics (H.K.) Ltd., of type AD2138620, vervaardigd door PI Electronics (H.K.) Ltd.. Output: 19 V 1.7 A
Omgevingsomstandigheden		Bedrijfsomstandigheden		Temperatuur		0°C tot 40°C
				Vochtigheid		Minder dan 80%
		Opslagomstandigheden		Temperatuur		-20°C tot 60°C
				Vochtigheid		Minder dan 85%
Afmetingen		Monitorformaat (breedte x hoogte x diepte)
		Met standaard		611,2 x 453,9 x 209,4 (mm)		24,0 x 17,8 x 8,2 (inches)
		Zonder standaard		611,2 x 362,6 x 72,7 (mm)		24,0 x 14,2 x 2,8 (inches)
Gewicht (zonder verpakking)		Met standaard		4,8 kg		10,5 lbs
		Zonder standaard		4,3 kg		9,4 lbs

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Het symbool betekent wisselstroom en het symbool betekent gelijkstroom.
Het niveau van het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstelling.
* Het stroomverbruik in de aan-modus wordt gemeten met de LGE-teststandaard (volledig wit patroon, maximale resolutie).
** De monitor gaat na enkele minuten (maximaal 5 minuten) naar de slaapmodus.

27ML600S 27ML60SP

Kleurdiepte		8-bits kleur wordt ondersteund.
Resolutie		Maximale resolutie		1920 x 1080 @ 75 Hz (HDMI) 1920 x 1080 @ 60 Hz (D-Sub)
		Aanbevolen resolutie		1920 x 1080 @ 60 Hz
Stroombronnen		Nominaal vermogen		19 V 2.0 A
		Stroomverbruik		Aan-modus: 27,6 W Typ. (Uitgaande toestand)* Slaapmodus (stand-bymodus) ≤ 0,3 W** Uit-modus ≤ 0,3 W
AC/DC-adapter		Type LCAP21C, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26B-E, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type LCAP26B-A, vervaardigd door LIEN CHANG ELECTRONIC ENTERPRISE, of type ADS-45SQ-19-3 19040E, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19040EPG-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19040EPK-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19040EPCU-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type ADS-45FSQ-19 19040EPBR-1, vervaardigd door SHENZHEN HONOR ELECTRONIC, of type AD10530LF, vervaardigd door PI Electronics (H.K.) Ltd., of type AD2137S20, vervaardigd door PI Electronics (H.K.) Ltd., of type AD2137620, vervaardigd door PI Electronics (H.K.) Ltd.. Output: 19 V 2.1 A
		Type DA-48F19, vervaardigd door Asian Power Devices Inc. Output: 19 V 2.53 A
Omgevingsomstandigheden		Bedrijfsomstandigheden		Temperatuur		0°C tot 40°C
				Vochtigheid		Minder dan 80%
		Opslagomstandigheden		Temperatuur		-20°C tot 60°C
				Vochtigheid		Minder dan 85%
Afmetingen		Monitorformaat (breedte x hoogte x diepte)
		Met standaard		611,2 x 453,9 x 209,4 (mm)		24,0 x 17,8 x 8,2 (inches)
		Zonder standaard		611,2 x 362,6 x 72,7 (mm)		24,0 x 14,2 x 2,8 (inches)
Gewicht (zonder verpakking)		Met standaard		4,8 kg		10,5 lbs
		Zonder standaard		4,3 kg		9,4 lbs

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Het symbool betekent wisselstroom en het symbool betekent gelijkstroom.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.
* Het stroomverbruik in de AAN-modus wordt gemeten met de LGE-testnorm (volledig wit patroon, maximale resolutie).
** De monitor gaat binnen enkele minuten in de slaapstand (maximaal 5 minuten).

Fabrieks ondersteuningsmodus (Preset Mode, PC)

D-SUB

HDMI

HDMI-timing (video)

Piepgids

Het model- en serienummer van het product bevinden zich op de achterkant en aan een van de zijkanten van het product.
Noteer ze hieronder voor het geval u ooit service nodig heeft.
Model:
Serienummer:

Referenties

• LG Electronics & Home Appliances | Shop Now | LG USA
• Trackballs, locks, docking stations & ergonomic keyboards | Kensington

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG 24ML600M, 24ML60MP, 27ML600M handleiding

Beschikbare talen
