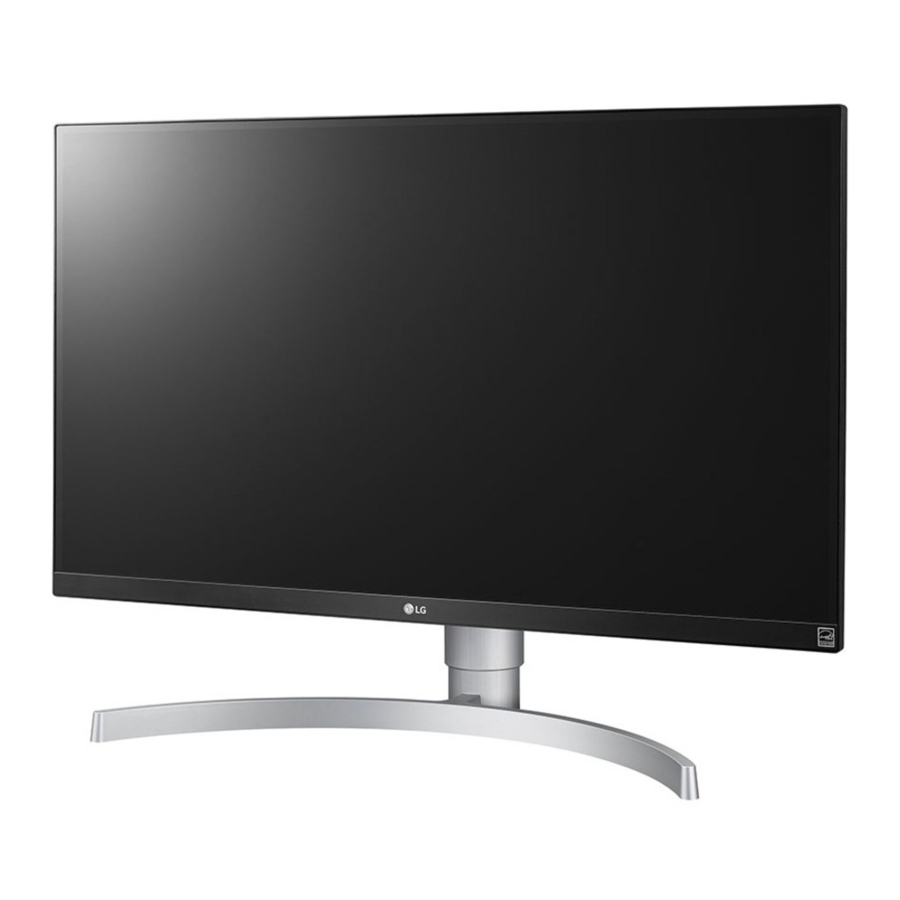

LG 27UL650 Handleiding

MONTEREN EN VOORBEREIDEN

• Gebruik altijd originele LG-onderdelen om de veiligheid en productprestaties te waarborgen.
• De productgarantie dekt geen schade of letsel veroorzaakt door het gebruik van niet-goedgekeurde onderdelen.
• Het wordt aanbevolen om de meegeleverde onderdelen te gebruiken.
• Als u generieke kabels gebruikt die niet door LG zijn gecertificeerd, kan het scherm mogelijk niet worden weergegeven of kunnen er beeldruis ontstaan.
• Illustraties in dit document geven typische procedures weer, dus ze kunnen er anders uitzien dan het werkelijke product.
• Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Als u dit doet, kan het product beschadigd raken.)
• Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, wordt niet gedekt door de productgarantie.
• Draag de monitor niet ondersteboven door alleen de voet vast te houden. Dit kan ervoor zorgen dat de monitor van de standaard valt en kan leiden tot persoonlijk letsel.
• Raak het monitorscherm niet aan bij het optillen of verplaatsen van de monitor. De kracht die op het monitorscherm wordt uitgeoefend, kan schade veroorzaken.

OPMERKING

• De componenten kunnen er anders uitzien dan die hier worden geïllustreerd.
• Zonder voorafgaande kennisgeving kunnen alle productinformatie en -specificaties in deze handleiding worden gewijzigd om de prestaties van het product te verbeteren.
• Om optionele accessoires te kopen, gaat u naar een elektronicawinkel of een online winkel of neemt u contact op met de verkoper bij wie u het product hebt gekocht.
• Het meegeleverde netsnoer kan per regio verschillen.

Ondersteunde stuurprogramma's en software

U kunt de nieuwste versie downloaden en installeren vanaf de LGE-website (www.lg.com).

Product- en knopbeschrijving

De joystickknop gebruiken
U kunt de functies van de monitor eenvoudig bedienen door op de joystickknop te drukken of deze met uw vinger naar links/rechts/omhoog/omlaag te bewegen.

Basisfuncties

		Inschakelen	Druk eenmaal met uw vinger op de joystickknop om de monitor in te schakelen.
		Uitschakelen	Houd de joystickknop eenmaal langer dan 5 seconden met uw vinger ingedrukt om de monitor uit te schakelen.
		Volumeregeling	U kunt het volume regelen door de joystickknop naar links/rechts te bewegen.

OPMERKING

• De joystickknop bevindt zich aan de onderkant van de monitor.

De monitor verplaatsen en optillen

Volg deze instructies bij het verplaatsen of optillen van de monitor om te voorkomen dat de monitor bekrast of beschadigd raakt en om een veilig transport te garanderen, ongeacht de vorm of grootte.

• Plaats de monitor in de originele doos of verpakkingsmateriaal voordat u probeert deze te verplaatsen.
• Voordat u de monitor verplaatst of optilt, moet u het netsnoer en alle andere kabels loskoppelen.
• Houd de onderkant en zijkant van het monitorframe stevig vast. Houd het paneel zelf niet vast.
• Wanneer u de monitor vasthoudt, moet het scherm van u af gericht zijn om te voorkomen dat het bekrast raakt.
• Stel de monitor tijdens het transport niet bloot aan schokken of overmatige trillingen.
• Houd de monitor rechtop bij het verplaatsen en draai de monitor nooit op zijn kant of kantel hem zijwaarts.


• Vermijd het aanraken van het monitorscherm zoveel mogelijk.
  • Dit kan leiden tot schade aan het scherm of sommige pixels die worden gebruikt om afbeeldingen te maken.
• Als u het monitorpaneel zonder de voet gebruikt, kan de joystickknop ervoor zorgen dat de monitor onstabiel wordt en valt, wat resulteert in schade aan de monitor of persoonlijk letsel. Bovendien kan dit ertoe leiden dat de joystickknop defect raakt.

Installeren op een tafel

• Til de monitor op en plaats deze rechtop op de tafel. Plaats de monitor op minstens 100 mm afstand van de muur om voldoende ventilatie te garanderen.


• Koppel het netsnoer los voordat u de monitor verplaatst of installeert. Er bestaat een risico op elektrische schokken.
• Zorg ervoor dat u het netsnoer gebruikt dat in de productverpakking is meegeleverd en sluit het aan op een geaard stopcontact.
• Als u een ander netsnoer nodig hebt, neem dan contact op met uw plaatselijke dealer of de dichtstbijzijnde winkel.

De hoogte van de standaard aanpassen

27UL650/27BL65U

1. Plaats de monitor die op de voet is gemonteerd in een rechtopstaande positie.
2. Hanteer de monitor met beide handen voor de veiligheid.


• Plaats uw hand niet op de standaardbehuizing tijdens het aanpassen van de schermhoogte om letsel aan uw vingers te voorkomen.

De hoek aanpassen

1. Plaats de monitor die op de voet is gemonteerd in een rechtopstaande positie.
2. Pas de hoek van het scherm aan.

De hoek van het scherm kan voor een comfortabele kijkervaring voor- of achterwaarts worden aangepast van -5° tot 15°.

• Om letsel aan de vingers te voorkomen bij het aanpassen van het scherm, mag u het onderste deel van het frame van de monitor niet vasthouden, zoals hieronder wordt weergegeven.
• Wees voorzichtig om het schermgebied niet aan te raken of in te drukken bij het aanpassen van de hoek van de monitor.


Pivot-functie
27UL650/27BL65U
Met de pivot-functie kan de monitor 90° met de klok mee draaien.

• Om krassen op de voet te voorkomen, moet u ervoor zorgen dat de standaard geen contact maakt met de monitor bij het draaien van de monitor met behulp van de pivot-functie.

1. Zet de monitor op de maximale hoogte.

2. Pas de hoek van de monitor aan in de richting van de pijl, zoals weergegeven in de afbeelding.

3. Draai de monitor met de klok mee, zoals weergegeven in de afbeelding.

4. Voltooi de installatie door de monitor 90° te draaien, zoals hieronder weergegeven.


OPMERKING

• De functie Auto Pivot van het scherm wordt niet ondersteund.
• Het scherm kan eenvoudig worden gedraaid met behulp van de sneltoets voor schermpivot die bij uw Windows-besturingssysteem wordt geleverd. Houd er rekening mee dat sommige Windows-versies en sommige stuurprogramma's voor grafische kaarten mogelijk andere instellingen gebruiken voor de schermpivottoets of de pivottoets helemaal niet ondersteunen.

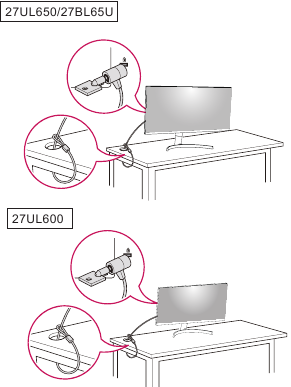

Het Kensington-slot gebruiken

De connector voor het Kensington-beveiligingssysteem bevindt zich aan de achterkant van de monitor.
Raadpleeg de gebruikershandleiding van het Kensington-slot of bezoek de website op http://www.kensington.com voor meer informatie over installatie en gebruik.
Sluit de monitor aan een tafel met behulp van de Kensington-beveiligingssysteemkabel.

OPMERKING

• Het Kensington-beveiligingssysteem is optioneel. U kunt optionele accessoires verkrijgen bij de meeste elektronicawinkels.

OPMERKING
27UL650/27BL65U

• De linker- of rechterkant van de monitorkop kan enigszins omhoog of omlaag worden gedraaid (tot 3°). Pas het horizontale niveau van de monitorkop aan.


De wandmontageplaat installeren

Deze monitor voldoet aan de specificaties voor de wandmontageplaat of andere compatibele apparaten.
OPMERKING

• De wandmontageplaat wordt apart verkocht.
• Raadpleeg de installatiehandleiding van de wandmontageplaat voor meer informatie over de installatie.
• Zorg ervoor dat u niet te veel kracht uitoefent tijdens het monteren van de wandmontageplaat, omdat dit schade aan het scherm kan veroorzaken.
• Verwijder de standaard voordat u de monitor op een wandmontage installeert door de standaardbevestiging in omgekeerde volgorde uit te voeren.

Installeren aan de muur

Installeer de monitor op minstens 100 mm afstand van de muur en laat aan elke kant van de monitor ongeveer 100 mm ruimte over om voldoende ventilatie te garanderen. Gedetailleerde installatie-instructies zijn verkrijgbaar bij uw plaatselijke winkel. U kunt ook de handleiding raadplegen voor het installeren en instellen van een kantelbare wandmontagebeugel.

Om de monitor aan een muur te installeren, bevestigt u een wandmontagebeugel (optioneel) aan de achterkant van de monitor.
Zorg ervoor dat de wandmontagebeugel stevig aan de monitor en aan de muur is bevestigd.

Wandmontage (mm)	100 x 100
Standaardschroef	M4 x L10
Aantal schroeven	4
Wandmontageplaat (optioneel)	LSW 149

OPMERKING

• Een schroef die niet aan de VESA-norm voldoet, kan het product beschadigen en ervoor zorgen dat de monitor valt. LG Electronics is niet aansprakelijk voor ongevallen die verband houden met het gebruik van niet-standaard schroeven.
• De wandmontagekit bevat de installatiehandleiding en alle benodigde onderdelen.
• De wandmontagebeugel is optioneel. U kunt optionele accessoires verkrijgen bij uw plaatselijke dealer.
• De lengte van de schroef kan verschillen voor elke wandmontagebeugel. Als u schroeven gebruikt die langer zijn dan de standaardlengte, kan dit de binnenkant van het product beschadigen.
• Raadpleeg de gebruikershandleiding voor de wandmontagebeugel voor meer informatie.

• Koppel het netsnoer los voordat u de monitor verplaatst of installeert om elektrische schokken te voorkomen.
• Als u de monitor aan het plafond of aan een schuine muur installeert, kan dit ertoe leiden dat de monitor eraf valt, wat kan leiden tot letsel. Gebruik een geautoriseerde LG-wandmontage en neem contact op met de plaatselijke dealer of gekwalificeerd personeel.
• Het uitoefenen van overmatige kracht bij het aandraaien van schroeven kan schade aan de monitor veroorzaken. Schade die op deze manier wordt veroorzaakt, wordt niet gedekt door de productgarantie.
• Gebruik de wandmontagebeugel en schroeven die voldoen aan de VESA-normen. Schade veroorzaakt door het gebruik of misbruik van ongeschikte componenten wordt niet gedekt door de productgarantie.
• Gemeten vanaf de achterkant van de monitor moet de lengte van elke geïnstalleerde schroef 8 mm of minder zijn.


DE MONITOR GEBRUIKEN

• Illustraties in deze handleiding kunnen afwijken van het werkelijke product.

Druk op de joystickknop, ga naar Settings (Instellingen) > Input (Invoer) en selecteer vervolgens de invoeroptie.

• Druk het scherm niet langdurig in. Dit kan beeldvervorming veroorzaken.
• Geef niet langdurig een stilstaand beeld op het scherm weer. Dit kan beeldretentie veroorzaken. Gebruik indien mogelijk een pc-screensaver.
• Gebruik bij het aansluiten van het netsnoer op het stopcontact een geaarde (3-gaats) stekkerdoos of een geaard stopcontact.
• De monitor kan flikkeren wanneer deze wordt ingeschakeld in een gebied waar de temperatuur laag is. Dit is normaal.
• Soms kunnen er rode, groene of blauwe vlekken op het scherm verschijnen. Dit is normaal.

Verbinding maken met een pc

• Deze monitor ondersteunt de *Plug and Play-functie.
  * Plug and Play: een functie waarmee u een apparaat aan uw computer kunt toevoegen zonder iets opnieuw te configureren of handmatige stuurprogramma's te installeren.

HDMI-aansluiting

Verzendt digitale video- en audiosignalen van uw pc naar de monitor.

• Het gebruik van een DVI naar HDMI/DP (DisplayPort) naar HDMI-kabel kan compatibiliteitsproblemen veroorzaken.
• Gebruik een gecertificeerde kabel met het HDMI-logo eraan. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypen
  • High-Speed HDMI^®/^TM-kabel
  • High-Speed HDMI^®/^TM-kabel met Ethernet

DisplayPort-aansluiting

Verzendt digitale video- en audiosignalen van uw pc naar de monitor.
OPMERKING

• Er is mogelijk geen video- of audio-uitvoer, afhankelijk van de DP-versie (DisplayPort) van de pc.
• Als u een Mini DisplayPort-uitgang grafische kaart gebruikt, gebruikt u een Mini DP naar DP-kabel (Mini DisplayPort naar DisplayPort) of een gender die DisplayPort1.2 of 1.4 ondersteunt. (Apart verkocht)

AV-apparaten aansluiten

HDMI-aansluiting
HDMI verzendt digitale video- en audiosignalen van uw AV-apparaat naar de monitor.
OPMERKING

• Het gebruik van een DVI naar HDMI/DP (DisplayPort) naar HDMI-kabel kan compatibiliteitsproblemen veroorzaken.
• Gebruik een gecertificeerde kabel met het HDMI-logo eraan. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypen
  • High-Speed HDMI^®/^TM-kabel
  • High-Speed HDMI^®/^TM-kabel met Ethernet

Randapparatuur aansluiten

Koptelefoonaansluiting
Sluit randapparatuur aan op de monitor via de hoofdtelefoonpoort.
OPMERKING

• Randapparatuur wordt apart verkocht.
• Afhankelijk van de audio-instellingen van de pc en het externe apparaat, kunnen hoofdtelefoon- en luidsprekerfuncties beperkt zijn.
• Als u schuine oortelefoons gebruikt, kan dit een probleem veroorzaken bij het aansluiten van een ander extern apparaat op de monitor. Daarom wordt aanbevolen om rechte oortelefoons te gebruiken.


GEBRUIKERSINSTELLINGEN

OPMERKING

• De OSD (On Screen Display) van uw monitor kan enigszins afwijken van die in deze handleiding.

Het hoofdmenu activeren

1. Druk op de joystickknop aan de onderkant van de monitor.
2. Beweeg de joystick omhoog/omlaag en links/rechts om de opties in te stellen.
3. Druk nogmaals op de joystickknop om het hoofdmenu te verlaten.

Knop	Menustatus		Beschrijving
	Hoofdmenu uitgeschakeld		Schakelt het hoofdmenu in.
	Hoofdmenu ingeschakeld		Verlaat het hoofdmenu. (Houd de knop langer dan 5 seconden ingedrukt om de monitor uit te schakelen. U kunt de monitor op elk moment op deze manier uitschakelen, ook wanneer de OSD is ingeschakeld.)
		Hoofdmenu uitgeschakeld	Past het volume van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de Input-functies.
		Hoofdmenu uitgeschakeld	Past het volume van de monitor aan.
		Hoofdmenu ingeschakeld	Gaat naar de Settings-functie.
		Hoofdmenu uitgeschakeld	Geeft de informatie over de huidige invoer weer.
		Hoofdmenu ingeschakeld	Schakelt de monitor uit.
		Hoofdmenu uitgeschakeld	Geeft de informatie over de huidige invoer weer.
		Hoofdmenu ingeschakeld	Gaat naar de Picture Mode-functie.

Hoofdmenufuncties

Menu-instellingen

1. Om het OSD-menu te bekijken, drukt u op de joystickknop aan de onderkant van de monitor en gaat u naar de Settings (Instellingen).
2. Beweeg de joystick omhoog/omlaag en links/rechts om de opties in te stellen.
3. Om terug te keren naar het bovenliggende menu of om andere menu-items in te stellen, beweegt u de joystick naar of drukt u erop ().
4. Als u het OSD-menu wilt verlaten, beweegt u de joystick naar totdat u het menu verlaat.

Snelle instellingen

Input (Invoer)

NOTE (Afbeelding
OPMERKING)

• De Picture Mode (Afbeeldingsmodus) die kan worden ingesteld, is afhankelijk van het ingangssignaal.

[Picture Mode on SDR (Non-HDR) signal]

[Beeldmodus bij HDR-signaal]

Instellingen > Beeld	Beschrijving
Beeldmodus	Aangepast	Hiermee kan de gebruiker elk element aanpassen.
	Levendig	Optimaliseert het scherm voor levendige HDR-kleuren.
	Standaard	Optimaliseert het scherm voor HDR-standaard.
	Bioscoop	Optimaliseert het scherm voor HDR-video.
	FPS	Deze modus is geoptimaliseerd voor FPS-games. Het is geschikt voor zeer donkere FPS-games.
	RTS	Deze modus is geoptimaliseerd voor RTS-games.
	OPMERKING HDR-content wordt mogelijk niet correct weergegeven, afhankelijk van de Window10 OS-instellingen. Controleer de HDR Aan/Uit-instellingen in Windows. Wanneer de HDR-functie is ingeschakeld, kunnen de tekens of de beeldkwaliteit slecht zijn, afhankelijk van de prestaties van de grafische kaart. Terwijl de HDR-functie is ingeschakeld, kan het scherm flikkeren of barsten bij het wijzigen van de monitoringang of bij het in- en uitschakelen, afhankelijk van de prestaties van de grafische kaart.
Beeldaanpassing	Helderheid	Past het contrast en de helderheid van het scherm aan.
	Contrast
	Scherpte	Past de scherpte van het scherm aan.
	SUPER RESOLUTION+	Hoog	Optimaliseert het scherm voor kristalheldere beelden. Het beste voor high-definition video of games.
		Midden	Optimaliseert het scherm voor comfortabel kijken, met beelden op het middelste niveau tussen de lage en hoge modus. Het beste voor UCC- of SD-video's.
		Laag	Optimaliseert het scherm voor vloeiende en natuurlijke beelden. Het beste voor stilstaande beelden of beelden met minder beweging.
		Uit	Wordt weergegeven in de meest voorkomende instelling. Schakelt SUPER RESOLUTION+ uit.
		OPMERKING Omdat dit een functie is om de scherpte van afbeeldingen met een lage resolutie te verhogen, wordt het niet aanbevolen om de functie te gebruiken voor normale tekst of voor bureaubladpictogrammen. Dit kan leiden tot onnodig hoge scherpte.
	Zwartniveau	Stelt het offsetniveau in (alleen voor HDMI). Offset: als referentie voor een videosignaal, dit is de donkerste kleur die de monitor kan weergeven.
		Hoog	Behoudt de huidige contrastverhouding van het scherm.
		Laag	Verlaagt de zwartwaarden en verhoogt de witwaarden ten opzichte van de huidige contrastverhouding van het scherm.
	DFC	Aan	Past de helderheid automatisch aan op basis van het scherm.
		Uit	Schakelt de DFC-functie uit.
Spelaanpassing	Responstijd	Stelt een responstijd in voor weergegeven beelden op basis van de beweging van het beeld op het scherm. Voor een normale omgeving wordt aanbevolen om Snel (Snel) te gebruiken. Als er veel beweging is, wordt aanbevolen om Sneller (Sneller) te gebruiken. Instellen op Sneller (Sneller) kan beeldplakken veroorzaken.
		Sneller	Stelt de responstijd in op Sneller (Sneller).
		Snel	Stelt de responstijd in op Snel (Snel).
		Normaal	Stelt de responstijd in op Normaal (Normaal).
		Uit	Gebruikt de functie voor het verbeteren van de responstijd niet.
	FreeSync	Biedt naadloze en natuurlijke beelden door de verticale frequentie van het ingangssignaal te synchroniseren met die van het uitgangssignaal. Ondersteunde interface: DisplayPort, HDMI. Ondersteunde grafische kaart: een grafische kaart die AMD's FreeSync ondersteunt is noodzakelijk. Ondersteunde versie: zorg ervoor dat u de grafische kaart bijwerkt naar de nieuwste driver. Raadpleeg de AMD-website op http://www.amd.com/FreeSync voor meer informatie en vereisten.
		Uitgebreid	Schakel een breder frequentiebereik van de FreeSync-functie in dan de basismodus. Het scherm kan flikkeren tijdens het spelen van de game.
		Basis	Schakel het basisfrequentiebereik van de FreeSync-functie in.
		Uit	FreeSync-functie uit.
	Zwarte Stabilisator	U kunt het zwarte contrast regelen om een beter zicht te hebben in donkere scènes. Het verhogen van de waarde van de Zwarte Stabilisator (Zwarte Stabilisator) verheldert het lage grijswaardengebied op het scherm. (U kunt gemakkelijk objecten onderscheiden op donkere gameschermen.) Het verlagen van de waarde van de Zwarte Stabilisator (Zwarte Stabilisator) maakt het lage grijswaardengebied donkerder en verhoogt het dynamische contrast op het scherm.
Kleuraanpassing	Gamma	Modus 1, Modus 2, Modus 3	Hoe hoger de gammawaarde, hoe donkerder de afbeelding wordt. Evenzo, hoe lager de gammawaarde, hoe lichter de afbeelding wordt.
		Modus 4	Als u de gamma-instellingen niet hoeft aan te passen, selecteert u Modus 4 (Modus 4).
	Kleurtemperatuur	Stel uw eigen kleurtemperatuur in.
		Aangepast	De gebruiker kan het aanpassen aan rood, groen of blauw door aanpassing.
		Warm	Stelt de schermkleur in op een roodachtige tint.
		Gemiddeld	Stelt de schermkleur in op een tint tussen rood en blauw.
		Koel	Stelt de schermkleur in op een blauwachtige tint.
		Handmatig	De gebruiker kan de kleurtemperatuur nauwkeurig afstemmen.
	Rood/Groen/Blauw	U kunt de beeldkleur aanpassen met behulp van rode, groene en blauwe kleuren.
	Zes kleuren	Voldoet aan de eisen van de gebruiker voor kleuren door de tint en verzadiging van de zes kleuren (rood, groen, blauw, cyaan, magenta en geel) aan te passen en vervolgens de instellingen op te slaan.
		Tint	Past de tint van de schermkleuren aan.
		Verzadiging	Past de verzadiging van de schermkleuren aan. Hoe lager de waarde, hoe minder verzadigd en helderder de kleuren worden. Hoe hoger de waarde, hoe meer verzadigd en donkerder de kleuren worden.
Beeld resetten	Wilt u uw beeldinstellingen resetten?	Nee	Annuleer de selectie.
		Ja	Keert terug naar de standaardinstellingen.

Algemeen

PROBLEMEN OPLOSSEN

OPMERKING

• LED kan worden verlicht met Set OSD Menu (OSD-menu instellen).
  Settings (Instellingen) – General (Algemeen) – Power LED (Aan/uit-led) – On (Aan)

PRODUCTSPECIFICATIE

27UL650/27BL65U

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.
* Het stroomverbruik in de aan-modus wordt gemeten met de ENERGY STAR®-testnorm.
** De monitor gaat binnen enkele minuten (maximaal 5 minuten) naar de slaapstand.

27UL600

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Het stroomverbruik kan verschillen afhankelijk van de bedrijfsomstandigheden en de monitorinstellingen.
* Het stroomverbruik in de aan-modus wordt gemeten met de ENERGY STAR®-testnorm.
** De monitor gaat binnen enkele minuten (maximaal 5 minuten) naar de slaapstand.

Fabrieks ondersteuningsmodus (vooraf ingestelde modus, pc)

DisplayPort

HDMI

HDMI-timing (video)

www.lg.com

Referenties

• Memorial Day Appliance Sale – Wasdrogers, vaatwassers, wasmachines en meer | LG USA
• Trackballs, sloten, dockingstations en ergonomische toetsenborden | Kensington

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG 27UL650 Handleiding

Beschikbare talen
