Wayne WPCP250 handleiding

SPECIFICATIES

CONSTRUCTIE

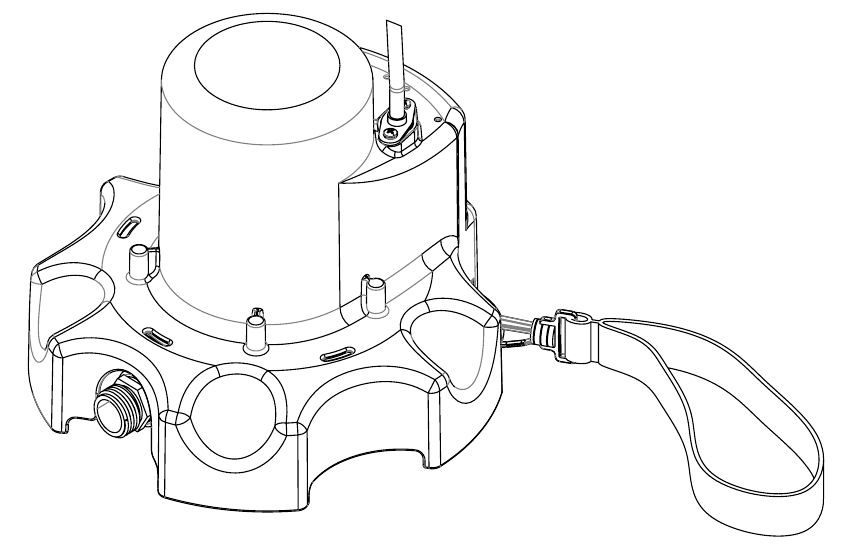

PRESTATIE

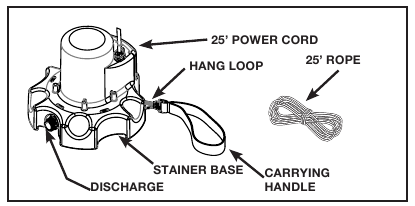

CONTROLEER DE INHOUD VAN DE VERPAKKING

SLUIT DE TUINSLANG AAN

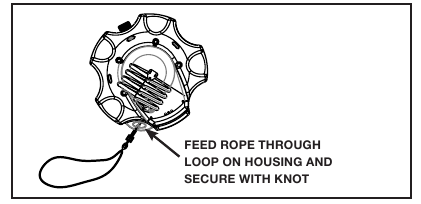

MAAK HET TOUW VAST AAN DE ZEEF

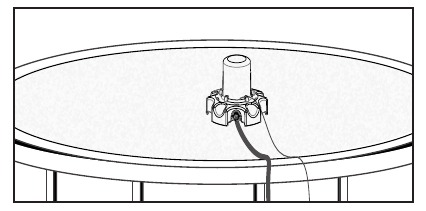

PLAATS OP HET ZWEMBADDEK

STEEK DE STEKKER IN HET GFCI-STOPCONTACT

VOOR VERDERE PLAATSINGSTECHNIEKEN EN GEDETAILLEERDE INSTALLATIE VOOR INBOUW- EN BOVENGRONDSE ZWEMBADTOEPASSINGEN, ZIE PAGINA'S 5 en 7 - FIGUREN (A-E).

BESCHRIJVING

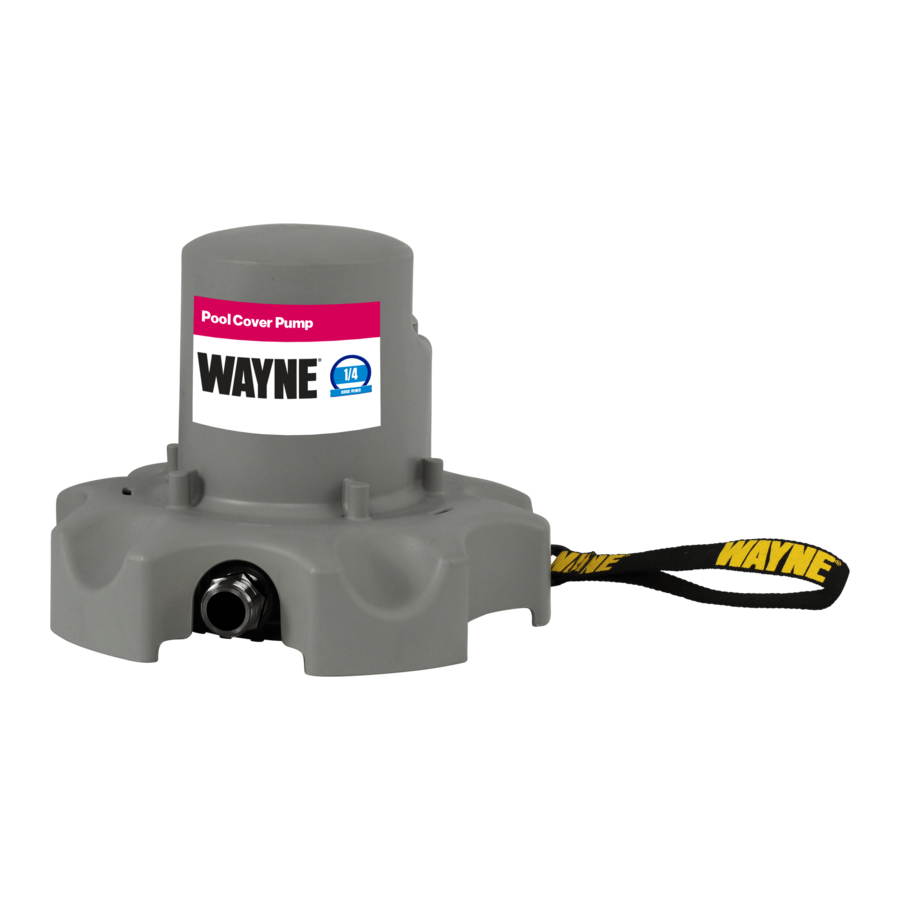

Deze draagbare, automatische aan/uit zwembadafdekpomp is ontworpen voor het automatisch verwijderen van water van een zwembad- of spa-afdekking. De units zijn uitgerust met een 25 ft. aardingssnoer met 3 pinnen en de 3/4 inch adapter kan worden gebruikt voor een gemakkelijke bevestiging aan een standaard tuinslang. Deze pomp mag niet worden gebruikt om het zwembad leeg te maken.

UITPAKKEN

Inspecteer dit apparaat voordat het wordt gebruikt. Af en toe raken producten beschadigd tijdens verzending. Als de pomp of onderdelen beschadigd zijn, neem dan contact op met de klantenservice op 1-800-237-0987.

VEILIGHEIDSSIGNALEN

Deze handleiding bevat informatie die erg belangrijk is om te weten en te begrijpen. Deze informatie wordt verstrekt voor DE VEILIGHEID en om PROBLEMEN MET APPARATUUR TE VOORKOMEN. Om deze informatie te herkennen, neemt u de volgende symbolen in acht.

geeft een onmiddellijk gevaarlijke situatie aan die, indien NIET vermeden, ZAL leiden tot de dood of ernstig letsel.

geeft een mogelijk gevaarlijke situatie aan die, indien NIET vermeden, KAN leiden tot de dood of ernstig letsel.

geeft een mogelijk gevaarlijke situatie aan die, indien NIET vermeden, KAN leiden tot licht of matig letsel.
Let op geeft belangrijke informatie aan die, indien NIET opgevolgd, SCHADE aan de apparatuur KAN veroorzaken.
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor lichamelijk letsel. Neem alle veiligheidsberichten in acht die dit symbool volgen om mogelijke schade te voorkomen.
OPMERKING: Informatie die speciale aandacht vereist.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het installeren en gebruiken van deze elektrische apparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

LEES EN VOLG ALLE INSTRUCTIES

Om het risico op letsel te verminderen, staat u kinderen niet toe dit product te gebruiken, tenzij ze te allen tijde onder nauw toezicht staan.

Risico op elektrische schokken. Sluit alleen aan op een geaard stopcontact. Dit product is voorzien van een aardlekbeveiligingsschakelaar. Als de stekker van het snoer moet worden vervangen, gebruik dan alleen identieke vervangingsonderdelen. Het apparaat is voorzien van een aardlekbeveiligingsschakelaar (GFCI). Om de GFCI te testen, drukt u op de testknop. De GFCI moet de stroom onderbreken. Druk op de resetknop. De stroom moet worden hersteld. Als de GFCI niet op deze manier werkt, is de GFCI defect. Als de GFCI de stroom naar de pomp onderbreekt zonder dat de testknop is ingedrukt, vloeit er een aardstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik deze pomp niet. Koppel de pomp los en laat het probleem verhelpen door een gekwalificeerde servicemonteur voordat u de pomp gebruikt.

Om het risico op elektrische schokken te verminderen, moet het zwembad niet dichter dan 6 voet (1,8 m) van een stopcontact worden geïnstalleerd. Plaats geen draagbare apparaten dichter dan 5 voet (1,5 m) van het zwembad. Begraaf het snoer niet. Plaats het snoer zo dat het misbruik door grasmaaiers, heggenscharen en andere apparatuur tot een minimum wordt beperkt.
HERINNERING: Bewaar uw gedateerde aankoopbewijs voor garantiedoeleinden! Bevestig het aan deze handleiding of bewaar het op een veilige plaats.

Om het risico op elektrische schokken te verminderen, moet u een beschadigd snoer onmiddellijk vervangen.

Om het risico op elektrische schokken te verminderen, mag u geen verlengsnoer gebruiken om het apparaat op de stroomvoorziening aan te sluiten; zorg voor een correct geplaatst stopcontact.

Deze pomp is bedoeld voor gebruik met permanent geïnstalleerde zwembaden en kan ook worden gebruikt met bubbelbaden en spa's als deze als zodanig zijn gemarkeerd. Niet gebruiken met opbergbare zwembaden. Een permanent geïnstalleerd zwembad is geconstrueerd in of op de grond of in een gebouw zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Een opbergbaar zwembad is zo geconstrueerd dat het kan worden gedemonteerd voor opslag en weer in elkaar kan worden gezet tot zijn oorspronkelijke integriteit. Niet installeren in een buitenbehuizing of onder de rand van een bubbelbad of spa.
BEWAAR DEZE INSTRUCTIES.

ALGEMENE VEILIGHEIDSINFORMATIE

CALIFORNIA PROPOSITION 65

Dit product kan u blootstellen aan chemicaliën, waaronder DEHP, waarvan de staat Californië weet dat het kanker, geboorteafwijkingen en voortplantingsschade veroorzaakt. Ga voor meer informatie naar www.P65Warnings.ca.gov.

ALGEMENE VEILIGHEID

• Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door. Maak uzelf grondig vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur. Volg alle instructies.
• Alleen personen die goed bekend zijn met deze regels voor veilig gebruik mogen het apparaat gebruiken. Uit de buurt van kinderen houden.

Deze pomp is NIET geschikt voor gebruik met ontvlambare/ brandbare vloeistoffen, dampen of stof. Gebruik deze NIET om ontvlambare/ brandbare vloeistoffen, dampen of stof te verpompen. Gebruik deze NIET in een ontvlambare en/ of explosieve atmosfeer. De pomp MAG ALLEEN worden gebruikt om schoon water te verpompen. Het niet opvolgen van deze instructies ZAL leiden tot lichamelijk letsel of de dood, en maakt de garantie ongeldig.


Gevaar voor elektrische schokken! GFCI-stopcontacten bieden alleen bescherming tegen lijn-naar-aardfouten. Het aardfoutstopcontact beperkt de grootte van de foutstroom NIET en voorkomt GEEN elektrische schok. Vervang een beschadigd snoer onmiddellijk.

Risico op elektrische schokken. Deze pomp is NIET getest voor gebruik in zeegebieden. Plaats de pomp NOOIT in zwembaden terwijl er mensen in het water zijn. Raak de pomp NIET aan met natte handen of wanneer u in het water staat of op een vochtige ondergrond. De pomp is ontworpen om alleen in gesloten en afgedekte zwembaden te worden gebruikt. Water dat zich op de zwembadafdekking ophoopt, kan letsel of de dood veroorzaken. Een juiste installatie van de zwembadafdekpomp en periodiek onderhoud wordt aanbevolen. Het niet opvolgen hiervan KAN leiden tot de dood of ernstig letsel.


Demonteer of wijzig dit product op geen enkele manier. Het niet opvolgen van deze instructies ZAL leiden tot ernstig letsel of de dood en maakt de garantie ongeldig.

PERSOONLIJKE VEILIGHEID

1. Draag te allen tijde een veiligheidsbril wanneer u met pompen werkt.
2. Het apparaat MOET worden aangesloten op een correct geaard GFCI-stopcontact. Raadpleeg een gekwalificeerde elektricien voor de juiste installatie van een GFCI-STOPCONTACT.

Verplaats, positioneer, haal of draag de pomp niet met behulp van het netsnoer of de afvoerslang, er kan schade ontstaan aan de pomp of het netsnoer. Gebruik de meegeleverde handgreep op de pomp of bevestig een touw aan de behuizing om te positioneren zoals aangegeven.

TOEPASSING EN WERKING

Gebruik de pomp NIET als een onderdeel is gescheurd, gebroken of ontbreekt.

Koppel altijd de elektrische voeding los voordat u probeert te installeren, onderhouden, verplaatsen of onderhoud uit te voeren. Als de stroombron uit het zicht is, vergrendel en label dan in de open (uit) stand om onverwachte stroomtoevoer te voorkomen. Als u dit niet doet, ZAL dit leiden tot een dodelijke elektrische schok!

Als u een verlengsnoer gebruikt, zorg er dan voor dat de pomp- kabel/verlengsnoerverbinding NIET in het zwembad valt of in contact komt met water. De pomp-/verlengsnoerverbinding moet droog worden gehouden en uit de buurt van vocht. Raak de stekker NIET in de buurt van water aan. Het niet opvolgen van deze instructies KAN leiden tot de dood of ernstig letsel.

Deze unit is NIET ontworpen voor gebruik als dompelpomp of in dompeltoepassingen. Deze unit is NIET ontworpen voor gebruik in septictanks of ondergrondse ruimtes om ruw rioolwater of afvalwater te verpompen. Gebruik NOOIT op gevaarlijke of explosieve locaties.

POMPHOOGTE
Wanneer water naar een verhoogde positie wordt gepompt, kan elk volume dat de afvoeruitlaat niet heeft bereikt, terugstromen door de pomp wanneer de pomp wordt uitgeschakeld. Deze terugstroming kan ervoor zorgen dat het waterniveau in kleine gebieden voldoende stijgt om de pomp opnieuw te starten.
LET OP
In kleine gebieden is een terugslagklep vereist om terugstroming te voorkomen. Zonder een terugslagklep kan de pomp continu cycli doorlopen en mogelijk de pompcomponenten verslijten.

1. Deze pomp is ontworpen met een 3/4" NPT-tuinslang afvoeraansluiting. Schroef het vrouwelijke uiteinde van de tuinslang op het mannelijke uiteinde van de tuinslangadapter.
2. Gebruik een slangring (niet inbegrepen) op de tuinslang voor een correcte werking van de pomp.
3. Voor de beste pompprestaties wikkelt u de slang af voordat u de pomp start. Dit helpt om eventuele knikken of bindingen in de slang te verwijderen en zorgt ervoor dat de unit met minder beperking kan pompen.
   LET OP
   Plaats de pomp NIET op een zwakke, beschadigde of lekkende zwembadafdekking. Het plaatsen van de pomp op een beschadigde zwembadafdekking kan ervoor zorgen dat de afdekking bezwijkt, of kan ervoor zorgen dat de pomp behandeld zwemwater uit het zwembad verwijdert naast regenwater.

4. Plaats de pomp met de stekker uit het stopcontact op de zwembadafdekking, waar water zich verzamelt. Plaats de pomp niet direct op modder, zandoppervlakken of in bladeren. Zorg er voor het beste resultaat voor dat de zeefbasis volledig contact maakt met een schoon gedeelte van de zwembadafdekking. Hierdoor kan de zeef vuil goed filteren en verstopping van de pomp helpen voorkomen. Maak indien nodig een gedeelte van de zwembadafdekking schoon voordat u de pomp plaatst. Zie (Afbeeldingen A-E) voor verdere plaatsingstechnieken.


   Raak de pomp NIET aan met natte handen of wanneer u in water of op een vochtig oppervlak staat wanneer de unit in werking is of niet werkt. Koppel ALTIJD het netsnoer van de pomp los van de stroombron voordat u deze aanraakt. Begraaf het snoer NIET. Lokaliseer het snoer visueel om schade door grasmaaiers, heggenscharen en andere apparatuur te voorkomen. Het niet opvolgen hiervan ZAL leiden tot een dodelijke elektrische schok.

5. Het waterniveau moet minimaal 1,6 cm zijn voordat de pomp aanzuigt en werkt. Waterniveaus lager dan 1,6 cm zorgen er niet voor dat de pomp aanzuigt, waardoor er geen water wordt verplaatst.
6. Steek de stekker van de pomp in een goed geaard 120 volt GFCI-beschermd stopcontact. Als het waterniveau hoger is dan 1,6 cm, start de pomp zodra deze is aangesloten. Een aanzuigvertraging van 2 seconden is in de regeling geprogrammeerd om tijd te geven aan lucht om uit de pompkamer te ontsnappen.

7. De pomp stopt automatisch zodra het water tot een diepte van ongeveer 1,3 cm is verwijderd. De pomp start pas opnieuw als de waterdiepte stijgt tot 4,1 cm of meer.
8. De pomp moet te allen tijde rechtop blijven staan om de waterdetectie te laten functioneren. Laat de pomp niet op zijn kant of omgekeerd werken, waardoor de pomp in een andere stand blijft dan rechtop, wat kan leiden tot een defect aan de pomp.
   LET OP
   Wijzig de pomp niet om de automatische waterdetector te omzeilen. Het omzeilen van deze pompfunctie kan ervoor zorgen dat de pomp droogloopt en kan leiden tot een defect aan de pomp.

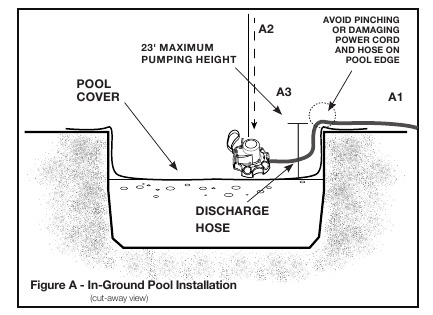

DROP-IN POMPTOEPASSING

A1. Sluit de afvoerslang aan op de terugslagklep van de pomp en plaats het slanguiteinde uit de buurt van het zwembad, waar water wordt verplaatst.
A2. Bevestig het meegeleverde touw van 7,6 m aan de pompvoet en trek de pomp naar de plaats waar water zich verzamelt.
A3. Overschrijd NIET de maximale pomphoogte van 7 m voor deze pomp, anders werkt de schakelaar mogelijk niet correct. Sluit de pomp aan om automatische werking mogelijk te maken.
Om te verwijderen, koppelt u de pomp los en haalt u deze op met een touw.

POMPINSTALLATIE BOVEN DE GROND

Om te helpen bij het plaatsen van de pomp op de zwembadafdekking, bevestigt u het meegeleverde touw van 7,6 m aan de lus om naar de kust te trekken (Afbeelding B).

Sluit het meegeleverde touw van 7,6 m aan op de lus om naar de kust te trekken (zie Afbeelding B) en de afvoerslang aan op de pomp.

Plaats de pomp op de zwembadafdekking in de buurt van de rand van het zwembad (zie Afbeelding C). Als er een drijfmiddel onder de zwembadafdekking wordt gebruikt, plaats de pomp dan op het laagste punt op de zwembadafdekking waar water zich verzamelt.

D1. Houd het meegeleverde touw van 7,6 m vast en loop rond het zwembad totdat u zich recht tegenover de pomp aan de andere kant bevindt.
D2. Trek aan het touw van 7,6 m in uw richting totdat de pomp zich in het midden van de zwembadafdekking bevindt, waar water zich verzamelt. Bevestig het touw voor eenvoudige verwijdering (zie Afbeelding E) wanneer het weer het toelaat. Sluit de pomp aan om automatische werking mogelijk te maken.

LET OP
Voor een consistente aan/uit-functie moet de pomp rechtop en waterpas staan.

BOVEN DE GROND – POMP VERWIJDEREN

ONDERHOUD

Pomp start automatisch. Koppel altijd de elektrische voeding los voordat u probeert te installeren, onderhouden, verplaatsen of onderhoud uit te voeren.
OPMERKING: Er is minimaal onderhoud vereist voor deze pomp. De motorbehuizing van de pomp is volledig afgesloten en vereist geen interne service of smering.

1. Houd de pompinlaat schoon en vrij van vreemde voorwerpen. Inspecteer de inlaat aan het begin van elk gebruik.

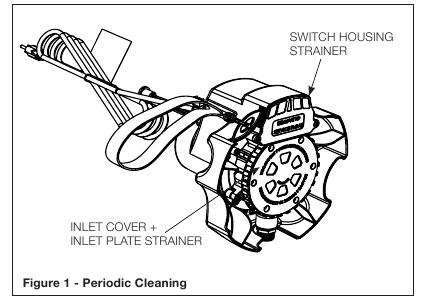

2. Periodieke reiniging is vereist om de prestaties van de pomp te behouden. Volg de onderstaande reinigingsstappen:
   1. Koppel de pomp los van de stroombron.
   2. Verwijder vuil dat zich rond het inlaatdeksel en de inlaatplaat heeft verzameld.
   3. Verwijder vuil dat zich rond de schakelbehuizing heeft verzameld.

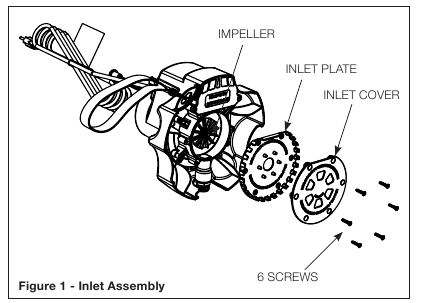

PROBLEEMOPLOSSING

1. Volg de onderstaande stappen om te controleren of de pomp correct werkt:
   1. Koppel de pomp los van de stroombron.
   2. Volg de periodieke reinigingsstappen.
   3. Zet de pomp rechtop op een vlakke ondergrond.
   4. Steek het netsnoer in een geaard 120 volt GFCI-stopcontact. De pomp moet inschakelen, 2 seconden draaien en vervolgens uitschakelen.

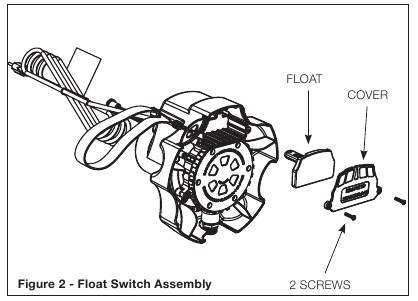

      Opmerking: Als de pomp niet in-/uitschakelt zoals aangegeven in de stappen 1d - 1f, volgt u de stappen voor het reinigen van de schakelaar.
2. Controleer of de pomphoogte NIET hoger is dan 7 meter (zie Afbeelding A). Als de pomphoogte hoger is dan 7 meter, werkt de automatische functie van deze pomp niet correct.
3. Automatisch inschakelen, controleer of de waterdiepte minimaal 4,1 cm is.
4. Pomp aanzuigen, controleer of de waterdiepte minimaal 1,6 cm is.

5. Wanneer de temperatuur onder het vriespunt daalt, haalt u de pomp uit gebruik en bewaart u deze binnenshuis om de pomp te beschermen tegen schade door ijs. De pomp heeft een uniek beveiligingscircuit om de motor te beschermen tegen een vergrendelde waaier, mogelijk veroorzaakt door ophoping van vuil of door een "bevroren" waaier veroorzaakt door ijsvorming. Wanneer de pomp wordt geactiveerd en een vergrendelde waaier wordt gedetecteerd, schakelt de unit automatisch uit om te voorkomen dat de motor oververhit raakt. De pomp zet deze aan/uit-cyclus gedurende een bepaalde tijd voort om te proberen de waaier te "bevrijden" totdat de unit uiteindelijk gedurende een periode van 12 uur uitgeschakeld blijft en twee keer per dag controleert of een waaier is "bevrijd". Zodra de pomp correct kan werken, wordt de normale werking van de pomp hervat. Om deze vertraging te resetten zonder 12 uur te wachten, koppelt u de pomp kort los.

   Gebruik de pomp NIET als een onderdeel van de schakelaar behuizing of sonde is gescheurd, gebroken of ontbreekt.

PROBLEMEN OPLOSSEN
