TFA 47.3005 Handleiding

Voordat u dit product gebruikt

• Zorg ervoor dat u de handleiding zorgvuldig leest.
• Het opvolgen en respecteren van de instructies in uw handleiding voorkomt schade aan uw instrument en verlies van uw wettelijke rechten die voortvloeien uit defecten als gevolg van onjuist gebruik.
• Wij zijn niet aansprakelijk voor enige schade die ontstaat als gevolg van het niet opvolgen van deze instructies. Evenmin aanvaarden wij enige verantwoordelijkheid voor onjuiste metingen of voor eventuele gevolgen daarvan.
• Let vooral op de veiligheidsadviezen!
• Bewaar deze handleiding zorgvuldig voor toekomstig gebruik.

Leveringsomvang

• Draadloze regenmeter (basisstation)
• Regensensor (zender), cat.-nr. 30.3233.01
• Handleiding

Toepassingsgebied en alle voordelen van uw nieuwe instrument

• Draadloze overdracht van regenvalgegevens (433 MHz), bereik tot 100 m (open veld)
• Indicatie van de huidige hoeveelheid regenval, van het laatste uur, de laatste 24 uur, 7 dagen, maand, jaar, evenals de totale hoeveelheid regenval
• Maandelijkse regenvalgeschiedenis van de laatste 12 maanden
• Regenvalalarm (24 uur)
• Binnentemperatuur
• Klok met datum
• Ideaal voor tuinieren en landbouwdoeleinden en voor iedereen die meer wil weten over de natuur

Elementen

Basisstation (ontvanger)

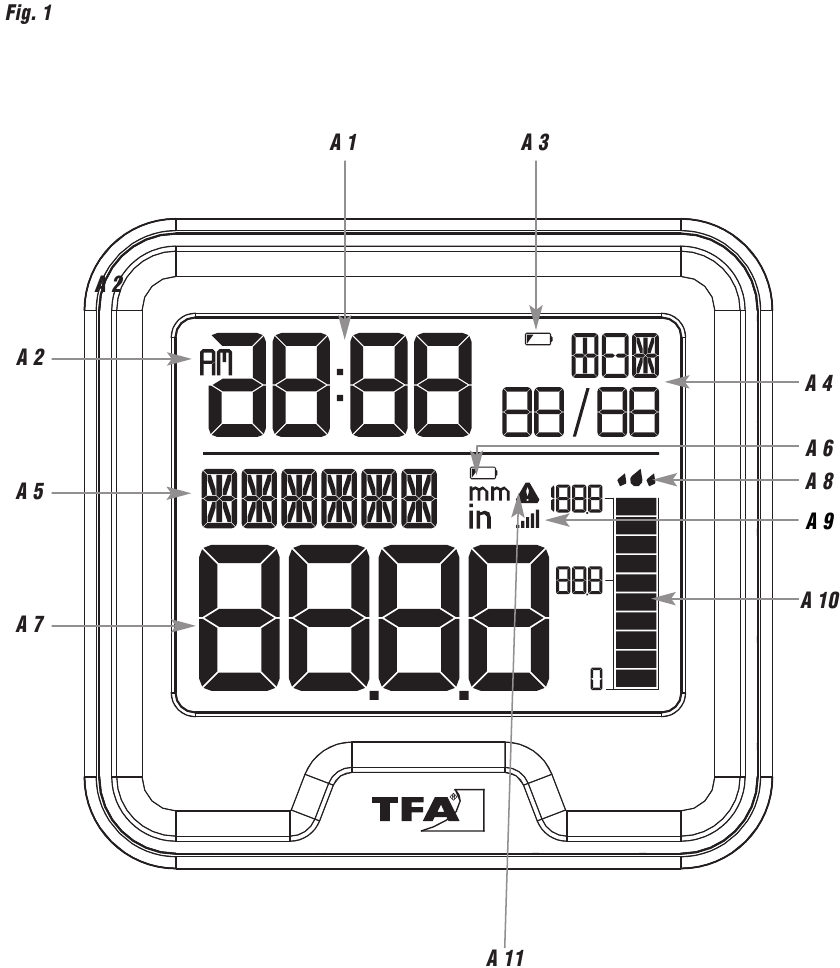

1. LCD-scherm:

   1. Tijd
   2. AM/PM
   3. Batterijsymbool voor basisstation
   4. Datum, dag van de week / binnentemperatuur
   5. Interval regenval hoeveelheid
   6. Batterijsymbool voor de zender
   7. Regenval hoeveelheid
   8. Regendruppel symbool
   9. Regensensor ontvangst symbool
   10. Diagram regenval hoeveelheid
   11. Alarmsymbool

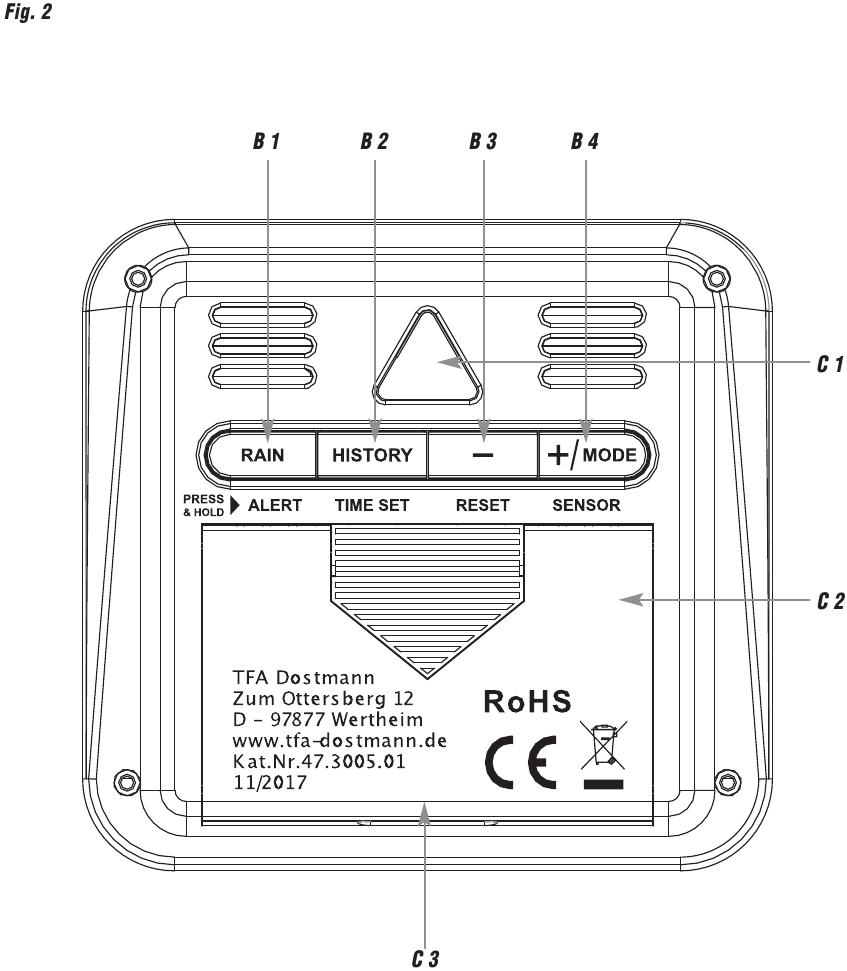

2. Knoppen:

   1. RAIN (REGEN) knop
   2. HISTORY (GESCHIEDENIS) knop
   3. – knop
   4. +/MODE knop
3. Behuizing (Fig. 2):
   1. Gat voor wandmontage
   2. Batterijvak
   3. Standaard (uitklapbaar)

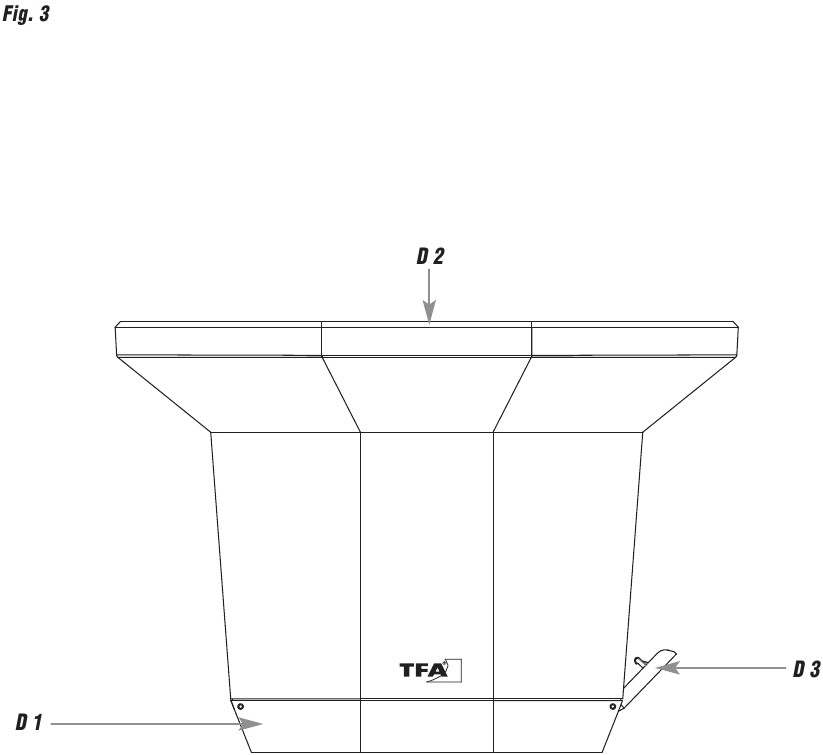

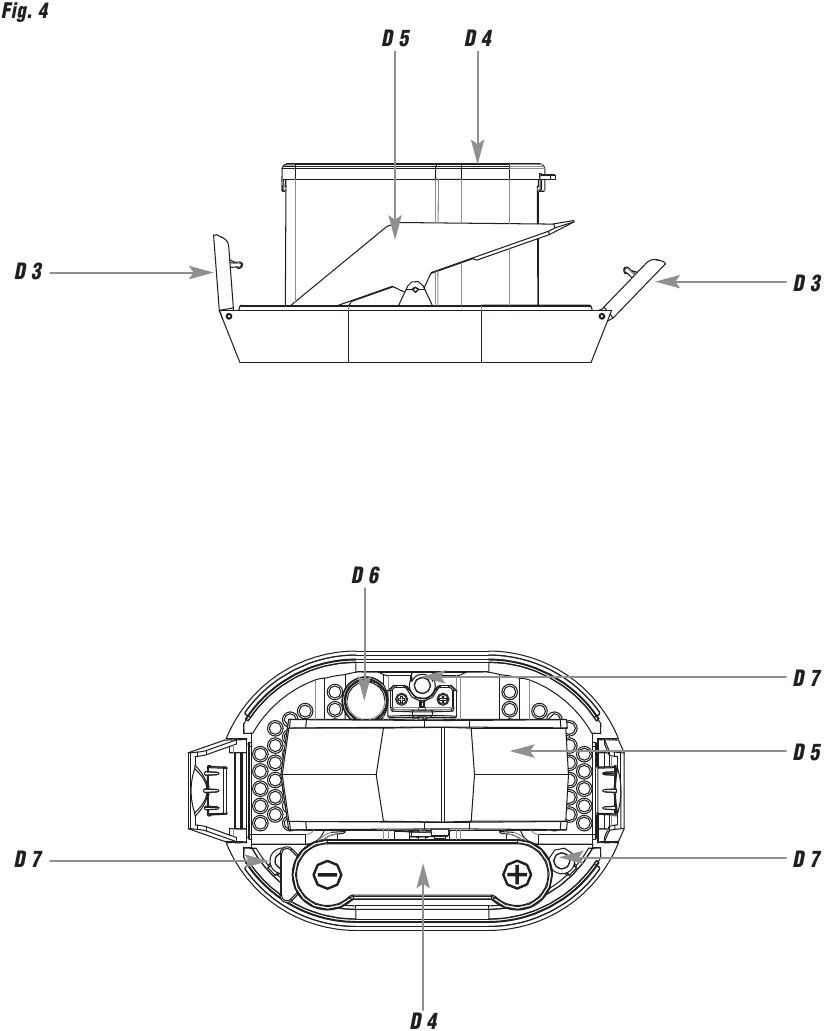

Zender

4. 1. Basis
   2. Trechter
   3. Vergrendelingstabs
   4. Batterijvak
   5. Wip
   6. Waterpas
   7. 3 montagegaten

Aan de slag

Plaats de batterijen

• Plaats de instrumenten op een tafel op een afstand van ongeveer 1,5 meter van elkaar. Vermijd de nabijheid van mogelijke bronnen van interferentie, zoals elektronische apparaten en radioapparatuur.

1. Regensensor
   • Open de twee lipjes aan elke kant van de regensensor en til het trechtergedeelte eraf.
   • Open het batterijvak en plaats twee nieuwe AA 1,5 V batterijen. Zorg ervoor dat de polariteit correct is (zie markering op de deksel).
   • Sluit het batterijvak weer.
   • Sluit de behuizingsdeksel en vergrendel deze.
2. Basisstation
   • Verwijder de beschermfolie van het basisstationdisplay.
   • Open het batterijvak van het basisstation door de batterijvakdeksel met beide duimen naar beneden te duwen. Plaats twee nieuwe AA 1,5 V batterijen, polariteit zoals afgebeeld. Zorg ervoor dat de polariteit correct is. Het apparaat waarschuwt u met een pieptoon en alle segmenten worden kort weergegeven. Sluit het batterijvak weer.

Ontvangst van buitenwaarden

• Het basisstation scant de buitenwaarden van de zender. Het ontvangstsymbool van de regensensor knippert. Als de ontvangst succesvol is, verschijnt de hoeveelheid regenval (0,0 aan het begin) op het display van het basisstation. Om regenvalwaarden te simuleren, beweegt u de wip (zendtijd 45 seconden).
• Als de ontvangst van de buitenwaarden mislukt, verschijnt "- - -" op het display van het basisstation. Controleer de batterijen en probeer het opnieuw. Controleer of er een bron van interferentie is.
• U kunt de initialisatie ook handmatig starten. Houd de knop +/MODE (+/MODUS) op het basisstation drie seconden ingedrukt. Het basisstation zal proberen de gemeten waarden te ontvangen.

Bediening

• Als de toetstoon is ingeschakeld, wordt elke knopbediening bevestigd met een pieptoon.
• Druk op de knop +/MODE (+/MODUS) in de normale modus om te schakelen tussen binnentemperatuur en datum.
• Houd de knop +/MODE (+/MODUS) of – in de instellingsmodus ingedrukt voor de snelle modus.
• Het apparaat verlaat automatisch de instellingsmodus als er 20 seconden geen knop wordt ingedrukt.

Instellingen

• Houd de knop HISTORY (GESCHIEDENIS) 3 seconden ingedrukt. BEEP (PIEP) (standaard: aan) knippert. Druk op de knop +/MODE (+/MODUS) of – om de toetstoon te deactiveren of activeren. Druk nogmaals op de knop HISTORY (GESCHIEDENIS) en de instellingsvolgorde wordt als volgt weergegeven: uren en minuten, 24- of 12-uursweergave, jaar, maand, dag, maand/dag volgorde Dag/M of M/Dag, de regenvalhoeveelheidseenheid en de temperatuureenheid: Aanpassen door op de knop +/MODE (+/MODUS) of – te drukken.
• Bevestig de instelling met de knop HISTORY (GESCHIEDENIS).

1. 12/24-uurs weergave instelling
   • In de instellingsmodus kunt u kiezen tussen het 12- of 24-uurssysteem (standaard: 24 uur).
   • In het 12-uurs systeem verschijnt AM (voor de middag) of PM (na de middag) op het display.
2. Datumformaat instelling
   • In de instellingsmodus kunnen de twee verschillende datumweergaven worden geselecteerd: datum/maand (Europese versie) of maand/datum (Amerikaanse versie) (standaard: Dag/M).
3. Regenvalhoeveelheidseenheid instelling
   • In de instellingsmodus kunt u kiezen tussen mm (millimeter) of in (inches) als regenvalhoeveelheidseenheid.
4. Temperatuureenheid instelling
   • In de instellingsmodus kunt u schakelen tussen °C (Celsius) of °F (Fahrenheit) als temperatuureenheid.

Regenvalhoeveelheid indicatie

• De hoeveelheid regenval wordt weergegeven op een overeenkomstige cilindrische grafiek.
• Wanneer het begint te regenen, begint het regendruppelsymbool te knipperen.
• NU - regenvalhoeveelheid bij het begin van de regen. Automatische reset na 30 minuten zonder regenval. Het regendruppelsymbool stopt met knipperen.
• Druk op de knop RAIN (REGEN) in de normale modus om de weergave te wijzigen tussen de regenvalhoeveelheid indicaties:
  • Regenvalhoeveelheid van het laatste uur (ONE HR)
  • Regenvalhoeveelheid van de laatste 24 uur (24HRS)
  • Regenvalhoeveelheid van de laatste 7 dagen (7 DAYS)
  • Regenvalhoeveelheid van de laatste maand (MONTH)
  • Regenvalhoeveelheid van het laatste jaar (YEAR)
  • Indicatie van de TOTALE regenvalhoeveelheid sinds de installatie of de laatste reset.
• OPMERKING: Houd de knop – 3 seconden ingedrukt in de respectievelijke regenvalhoeveelheid indicatie om de opgenomen metingen te wissen. Elke regenvalhoeveelheid indicatie kan individueel worden gereset.
• Het apparaat verlaat automatisch de regenvalhoeveelheidmodus als er 20 seconden geen knop wordt ingedrukt.

24 uurs regenalarm

• Druk op de knop RAIN (REGEN) in de normale modus gedurende 3 seconden om de regenalarmmodus te activeren.
• ALERT OFF (ALARM UIT) (standaard) verschijnt op het display.
• Druk op de knop +/MODE (+/MODUS) of – om de regenalarmmodus te activeren (Aan).
• ALERT (ALARM) en 2.0 (standaard) of de laatst aangepaste alarmwaarde verschijnen op het display.
• Druk op de knop RAIN (REGEN).
• De alarmwaarde knippert en het alarmsymbool verschijnt op het display. Het alarm is geactiveerd.
• Druk op de knop +/MODE (+/MODUS) of – om de alarmwaarde aan te passen.
• Bevestig de instelling met de knop RAIN (REGEN).
• Als een geselecteerde alarmlimiet wordt overschreden, klinkt er 5 seconden lang een alarmsignaal op het basisstation. Het alarmsymbool knippert.
• Het alarmsignaal klinkt elke minuut opnieuw gedurende 5 seconden.
• Druk op een willekeurige knop om het alarm te stoppen.
• Het alarmsymbool blijft knipperen totdat de gemeten waarde onder de alarmlimiet ligt.

Geschiedenis modus

• Druk op de knop HISTORY (GESCHIEDENIS) in de normale modus om de geschiedenis modus te activeren.
• HIST (GESCH), de huidige maand en de regenvalhoeveelheid verschijnen op het display.
• Het instrument slaat de waarden van 12 maanden op. Druk nogmaals op de knop HISTORY (GESCHIEDENIS) om terug te bladeren door de regengeschiedenis van de afgelopen 12 maanden.
• Het apparaat verlaat automatisch de geschiedenis modus als er 20 seconden geen knop wordt ingedrukt.

Positionering van basisstation en zender

• Plaats de regensensor horizontaal in een gebied waar regen rechtstreeks in de container kan vallen, idealiter 60 tot 90 cm boven de grond op een klein platform. Gebruik indien nodig het geïntegreerde waterpas.
• Het basisstation kan op elk vlak oppervlak worden geplaatst met de opvouwbare voet of aan de muur worden gemonteerd op een gekozen locatie met het montagegat, beide te vinden aan de achterkant van het apparaat. Zorg ervoor dat u de buurt van een bron van interferentie, zoals computerschermen, tv-toestellen of massieve metalen objecten, vermijdt.
• Zodra de gewenste locatie is gekozen, controleert u of de transmissie van de zender naar het basisstation mogelijk is (transmissiebereik tot 100 m in open gebieden). Binnen massieve muren, vooral die met metalen delen, kan het transmissiebereik aanzienlijk worden verminderd.
• Kies indien nodig een andere positie voor de zender en/of het basisstation.
• Monteer de regensensorbasis met 3 montageschroeven.

Verzorging en onderhoud

• Reinig de apparaten met een zachte, vochtige doek. Gebruik geen oplosmiddelen of schuurmiddelen.
• Controleer en reinig de regenmeter periodiek voor optimale prestaties van de regenvalmeting. De trechter moet regelmatig worden schoongemaakt en vrijgemaakt van bladeren en vuil.
• Verwijder de batterijen als u de apparaten gedurende langere tijd niet gebruikt.

Batterij vervangen

• Vervang de batterijen van het basisstation wanneer het batterijsymbool op de tijdweergave verschijnt.
• Vervang de batterijen van de regensensor wanneer het batterijsymbool op de regenvalhoeveelheden weergave verschijnt.
• Let op:
  Wanneer de batterijen worden vervangen, moet het contact tussen de zender en het basisstation worden hersteld – plaats daarom altijd nieuwe batterijen in beide apparaten of start de handmatige zoektocht naar de zender.

Probleemoplossing

Specificaties

Voor uw veiligheid

• Dit product is uitsluitend bedoeld voor het hierboven beschreven toepassingsgebied. Het mag alleen worden gebruikt zoals beschreven in deze instructies.
• Ongeautoriseerde reparaties, wijzigingen of veranderingen aan het product zijn verboden.

Risico op letsel:

• Houd deze apparaten en de batterijen buiten bereik van kinderen.
• Batterijen bevatten schadelijke zuren en kunnen gevaarlijk zijn bij inslikken. Als een batterij wordt ingeslikt, kan dit binnen twee uur leiden tot ernstige interne brandwonden en de dood. Als u vermoedt dat een batterij is ingeslikt of anderszins in het lichaam terecht is gekomen, zoek dan onmiddellijk medische hulp.
• Batterijen mogen niet in vuur worden gegooid, worden kortgesloten, uit elkaar worden gehaald of worden opgeladen. Explosiegevaar!
• Lege batterijen moeten zo snel mogelijk worden vervangen om schade door lekken te voorkomen. Gebruik nooit een combinatie van oude en nieuwe batterijen samen, noch batterijen van verschillende typen. Draag chemisch bestendige beschermende handschoenen en een veiligheidsbril bij het hanteren van lekkende batterijen.

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen of schokken.
• Bescherm het basisstation tegen vocht.

E-mail: info@tfa-dostmann.de
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TFA 47.3005 Handleiding

Beschikbare talen
