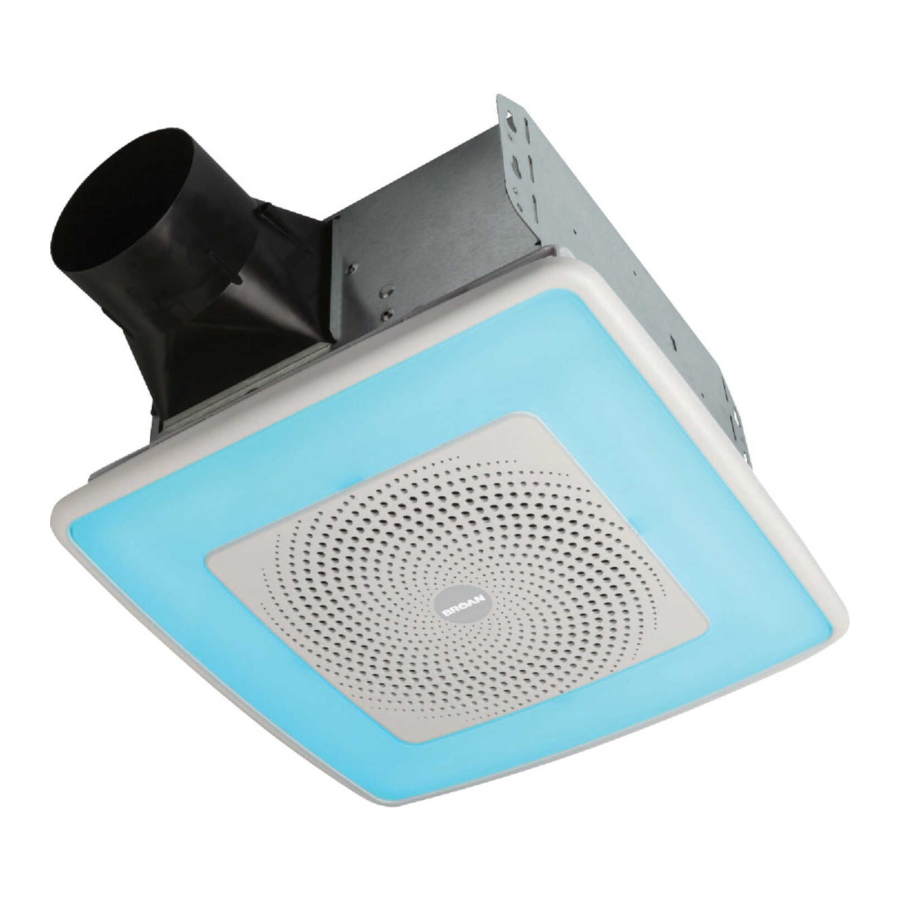

Installatie

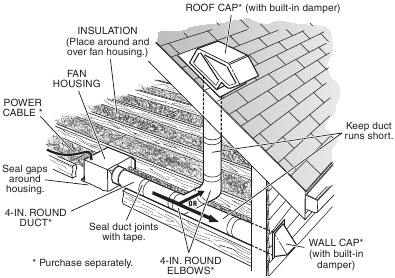

De kanalen van deze ventilator naar de buitenkant van het gebouw hebben een sterke invloed op de luchtstroom, het geluid en het energieverbruik van de ventilator. Gebruik voor de beste prestaties de kortst mogelijke, rechte kanaalroute en vermijd het installeren van de ventilator met kleinere kanalen dan aanbevolen. Isolatie rond de kanalen kan energieverlies verminderen en schimmelgroei remmen. Ventilatoren die met bestaande kanalen zijn geïnstalleerd, halen mogelijk niet de aangegeven luchtstroom.

OPTIE - Om de behuizing overal tussen de plafondbalken te monteren: Gebruik de optionele Hanger Bar Kit (apart verkrijgbaar bij lokale distributeurs of op de website). Volg de montage-instructies die bij de kit zijn geleverd.

ALLE INSTALLATIES

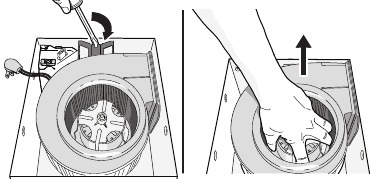

1. Verwijder al het verpakkingsmateriaal, haal de stekker uit het stopcontact en verwijder de blazer uit de ventilatorbehuizing.

2. Verwijder het bedradingspaneel van de ventilatorbehuizing (indien al geïnstalleerd).

3. Een paar flenzen kunnen indien gewenst of vereist aan de behuizing worden bevestigd.
   Klik beide flensstukken onder de omgerolde rand van de behuizing (alle vier de zijden).


NIEUWE INSTALLATIE

4. Bevestig de klep-/kanaalconnector aan de ventilatorbehuizing.
   Duw de connector van binnenuit door de opening van de behuizing.
   Plaats de lipjes en zet ze vast met een schroef uit de onderdelenzak.

5. Monteer de behuizing aan de plafondconstructie.
   Zorg ervoor dat de onderkant van de behuizing gelijk ligt met het afgewerkte plafond.
   Voor de juiste locatie bij gebruik van ½" plafondmateriaal: Buig de behuizingslipjes (aan de buitenkant van de behuizing) naar buiten om tegen de onderkant van de balk te passen.

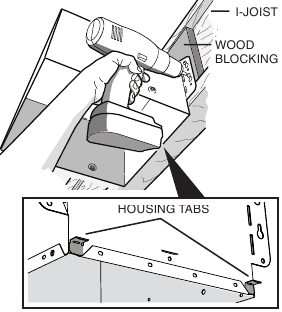

   Zet de behuizing vast door de montageoren met de juiste bevestigingsmiddelen. Als u de behuizing aan een I-balk bevestigt, gebruik dan houten blokken zoals afgebeeld.

6. Sluit een ronde buis van 4 inch aan.

7. Sluit de bedrading aan.
   Sluit de stroomkabel aan op de bedradingsplaat (uit de onderdelenzak) met behulp van een UL-goedgekeurde connector. Sluit de huisbedrading aan op de ventilatorbedrading. Gebruik de schroef (uit de onderdelenzak) om de bedradingsplaat aan de ventilatorbehuizing te bevestigen. Plaats het bedradingspaneel terug en zet het vast met een schroef uit de onderdelenzak.

8. Maak het plafond af. Ga dan verder met stap 9.


RETROFIT-INSTALLATIE

4. Verwijder de oude ventilator en bereid het plafond voor.
   Vergroot de plafondopening (indien nodig) tot 9¾" parallel aan de balk) bij 10½" (loodrecht op de balk). (Sommige modellen hebben een uitsparing aan de zijkant van de doos.)
   Bestaande ventilatorbehuizingen zijn meestal aan de constructie bevestigd:
   • met schroeven, spijkers of nietjes, die moeten worden verwijderd.
   • met hangers of rails die aan balken zijn bevestigd en samen met de behuizing moeten worden verwijderd.

   Mogelijk is een breekijzer nodig om de oude behuizing te verwijderen.
   Laat de leidingen en bedrading op hun plaats.



5. Vouw de montageoren plat tegen de behuizing.

6. Sluit de bedrading aan.

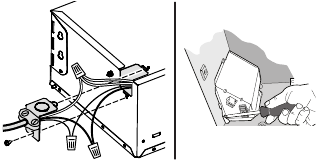

   Sluit de stroomkabel aan die constant 120VAC aan de unit levert. Bevestig de bedrading aan de bedradingsplaat (uit de onderdelenzak) met behulp van een UL-goedgekeurde connector. Sluit de huisbedrading aan op de ventilatorbedrading - zwart op zwart, wit op wit en groen op groen of blanke draad. Gebruik de schroef (uit de onderdelenzak) om de bedradingsplaat aan de ventilatorbehuizing te bevestigen. Plaats het bedradingspaneel terug en zet het vast met een schroef uit de onderdelenzak.

7. Monteer de ventilator aan de plafondconstructie.
   Monteer de behuizing met de juiste bevestigingsmiddelen op de plafondconstructie op de aangegeven plaatsen.

8. Sluit een ronde buis van 4 inch aan. 

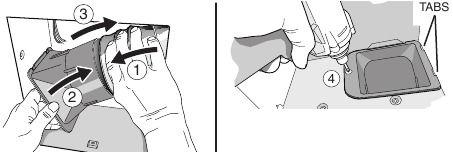

   Trek de bestaande leidingen door de afvoeropening van de behuizing en ‚ tape de leidingen aan de leidingconnector.
   Duw de connector/leidingen terug door de opening. Plaats de lipjes en zet vast met een schroef uit de onderdelenzak.


ALLE INSTALLATIES

9. Installeer de blazer.

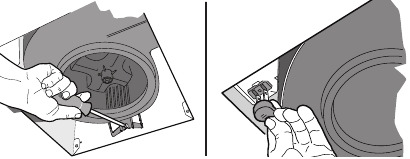

   Installeer de in stap 1 verwijderde blazer opnieuw. Zet de blazer vast met 2 schroeven uit de onderdelenzak. Sluit de blazer aan op het zwarte stopcontact.

10. Installeer het rooster.

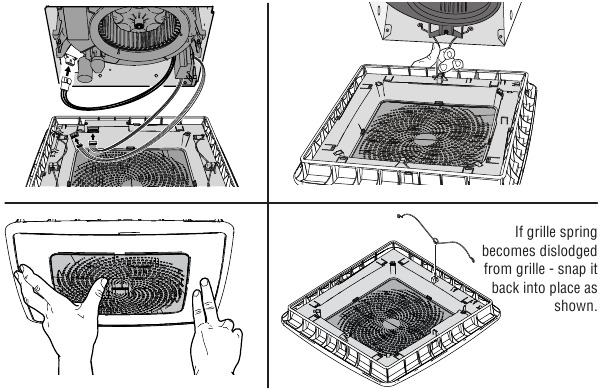

    Sluit de 3 stekkers van de behuizing aan zoals afgebeeld. Knijp de roosterveren in en steek ze in de sleuven in de blazer. Duw het rooster tegen het plafond.

11. Installeer de wandbediening.
    Opmerking: De locatie van de wandbediening moet zich binnen 20 voet (niet gehinderd) van het Chroma-rooster bevinden.

    Gebruik een van de twee methoden om de bediening te bevestigen:
    1. Monteer de bediening op een nieuwe enkelvoudige contactdoos. (Aanbevolen methode)
    2. Monteer de bediening aan de muur met een gat in de muur.

Verwijder de bedieningsmodule, plaats 2 AAA-batterijen en plaats de module terug.
Klik de bedieningsklep op zijn plaats.
Opmerking: metalen afdekplaten worden niet aanbevolen.

12. Koppel de wandbediening.
    Zet de stroom naar de ventilator aan. Houd binnen 3 minuten de witte lichtknop 5+ seconden ingedrukt. De witte lichtknop knippert ter bevestiging van de koppeling.


OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

1. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen hebt, neem dan contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
2. Voordat u het apparaat onderhoudt of reinigt, schakelt u de stroom uit op het servicepaneel en vergrendelt u de serviceonderbreker om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de serviceonderbreker niet kan worden vergrendeld, bevestigt u stevig een opvallend waarschuwingsapparaat, zoals een label, aan het servicepaneel.
3. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructiecodes en normen.
4. Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen door het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die zijn gepubliceerd door de National Fire Protection Association (NFPA) en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), en de lokale code-instanties.
5. Beschadig bij het zagen of boren in de muur of het plafond geen elektrische bedrading en andere verborgen voorzieningen.
6. Ventilatoren met kanalen moeten altijd naar buiten worden afgevoerd.
7. Acceptabel voor gebruik boven een badkuip of douche indien aangesloten op een GFCI (Ground Fault Circuit Interrupter) - beveiligd vertakt circuit (alleen plafondinstallatie).
8. Dit apparaat moet worden geaard.

1. Alleen voor algemeen ventilatiegebruik. Niet gebruiken voor het afvoeren van gevaarlijke of explosieve materialen en dampen.
2. Dit product kan in een muur worden geïnstalleerd als het 8 voet of meer boven de vloer wordt gemonteerd.
3. Om schade aan de motorlagers en lawaaierige en/of onevenwichtige waaiers te voorkomen, moet u gipsplaatsenspray, bouwstof enz. uit de buurt van de krachtbron houden.
4. Lees het specificatielabel op het product voor meer informatie en vereisten.

REINIGING & ONDERHOUD
Voor een stille en efficiënte werking, een lange levensduur en een aantrekkelijk uiterlijk - laat het rooster zakken of verwijder het en stofzuig de binnenkant van het apparaat met het stofborstelopzetstuk.
De motor is permanent gesmeerd en hoeft nooit te worden geolied. Als de motorlagers buitensporige of ongebruikelijke geluiden maken, vervang dan de blazereenheid (inclusief motor en waaier).

WERKING
De Chroma ventilator/lamp mag alleen worden bediend met de meegeleverde wandbediening. Zie de aparte bedieningsinstructies. Bedien de Chroma ventilator/lamp NIET met andere schakelaars of bedieningselementen.
