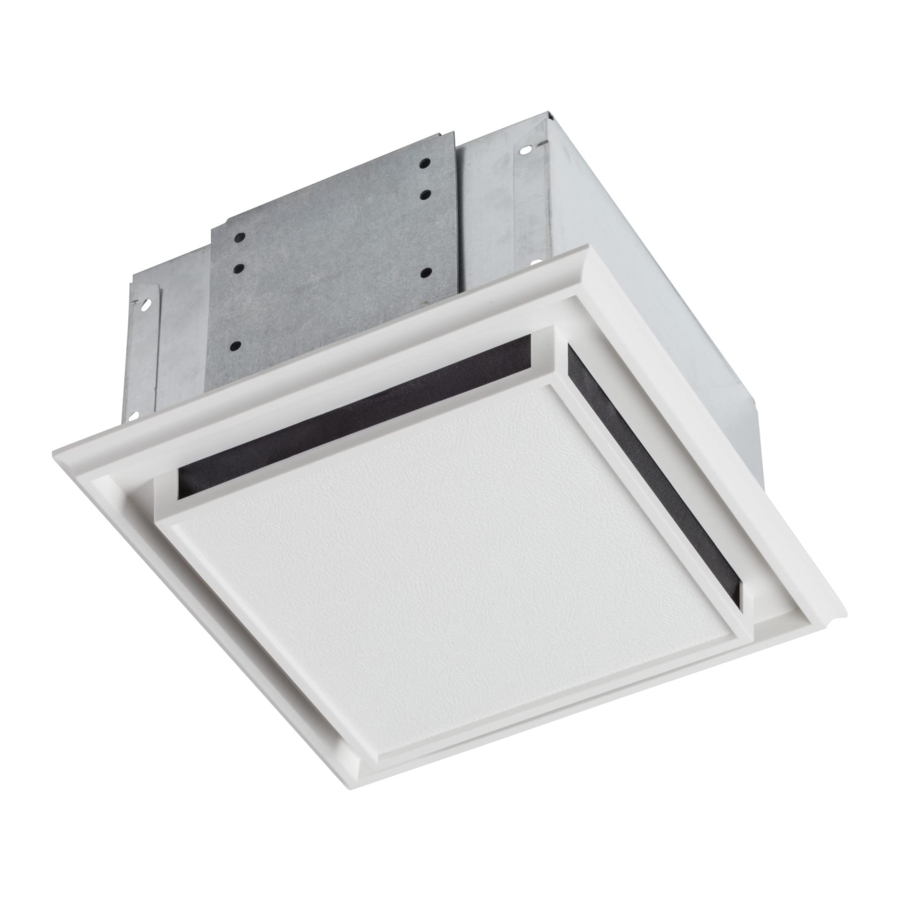

Broan 682 Installatiehandleiding

PLAN DE INSTALLATIE

Bepaal waar de ventilator komt te staan en zorg ervoor dat de ventilator de juiste netspanning en de juiste stroomkabel heeft.

Volg deze basisstappen bij het installeren van deze ventilator:

• Bevestig de montagebeugel aan de balk of stijl.
• Klik de ventilatorbehuizing op de beugel.
• Sluit de ventilator aan.
• Bevestig het rooster (nadat het plafond of de muur is afgewerkt).

INSTALLATIE

1. Spijker de montagebeugel aan de balk of stijl. Gebruik de meter op de beugel om deze voor 1/2' of Y4' gipsplaat te plaatsen.

2. Klik de ventilatorbehuizing op de beugel.

3. Verwijder de uitbreekplaat van de ventilator. Breek de bovenste of achterste elektrische toegangsgaten uit. Steek een schroevendraaier in de sleuf in de uitbreekplaat en buig deze heen en weer om de lipjes te breken. (AFB. 4)

   SCHAKEL DE STROOM UIT EN VERGRENDEL HET SERVICEPANEEL VOORDAT U DE ELEKTRISCHE BEDRADING INSTALLEERT.

4. Bevestig de stroomkabel aan de uitbreekplaat met de juiste connector voor het type kabel dat wordt gebruikt. Laat 15 cm kabel uitsteken voorbij de uitbreekplaat. Sluit de aarddraad aan op de groene aardingsschroef op de uitbreekplaat.

5. Maak de elektrische aansluitingen. Sluit wit aan op wit en zwart aan op zwart.

6. Stop de bedrading voorzichtig in het bedradingscompartiment en bevestig de uitbreekplaat opnieuw.

7. Bevestig het rooster. Knijp de roosterveren samen en steek ze in de sleuven in de motorplaat. Duw het rooster tegen het plafond of de muur. Het rooster kan worden behangen of geverfd.


GEBRUIK EN ONDERHOUD

ROOSTER
Reinig het rooster met een milde zeep of een mild reinigingsmiddel en droog het af met een zachte doek. GEBRUIK GEEN SCHURENDE DOEK, STAALWOLPADS OF SCHUURPOEDERS.

FILTER
Het koolstoffilter is duurzaam. Elk filter gaat 60 tot 90 dagen mee bij continu gebruik, of langer, afhankelijk van de gebruiksfrequentie. Bestel een vervangend koolstoffilter uit de onderstaande lijst.

VENTILATORASSEMBLAGE
Om schoon te maken: Verwijder het rooster en het filter. Stof de waaier, de motor en de binnenkant van de behuizing voorzichtig af. METALEN EN ELEKTRISCHE ONDERDELEN MOGEN NOOIT IN WATER WORDEN ONDERGEDOMPELD.

ONDERDELEN

MODEL 682, 682MX

Bestel onderdelen op "Onderdeelnummer" - NIET op "Sleutelnummer".

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

1. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen heeft, neem dan contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
2. Voordat u het apparaat onderhoudt of reinigt, schakelt u de stroom uit bij het servicepaneel en vergrendelt u de service-onderbreker om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbreker niet kan worden vergrendeld, bevestigt u een goed zichtbaar waarschuwingsapparaat, zoals een label, aan het servicepaneel,
3. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende bouwvoorschriften en -normen.
4. Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen door het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die zijn gepubliceerd door de National Fire Protection Association (NFPA) en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), en de plaatselijke autoriteiten.
5. Beschadig de elektrische bedrading en andere verborgen leidingen niet bij het snijden of boren in een muur of plafond.
6. Ventilatoren met kanalen moeten altijd naar buiten worden afgevoerd.
7. Als dit apparaat boven een badkuip of douche wordt geïnstalleerd, moet het worden gemarkeerd als geschikt voor de toepassing.
8. Plaats nooit een schakelaar waar deze vanuit een badkuip of douche kan worden bereikt.
9. Dit apparaat moet geaard zijn.

1. Alleen voor algemeen ventilatiegebruik. Niet gebruiken voor het afvoeren van gevaarlijke of explosieve materialen en dampen.
2. Om schade aan de motorlagers en lawaaierige en/of ongebalanceerde waaiers te voorkomen, moet u gipsplaatspray, bouwstof, enz. uit de buurt van de aandrijfeenheid houden.
3. Lees het specificatielabel op het product voor meer informatie en vereisten.
