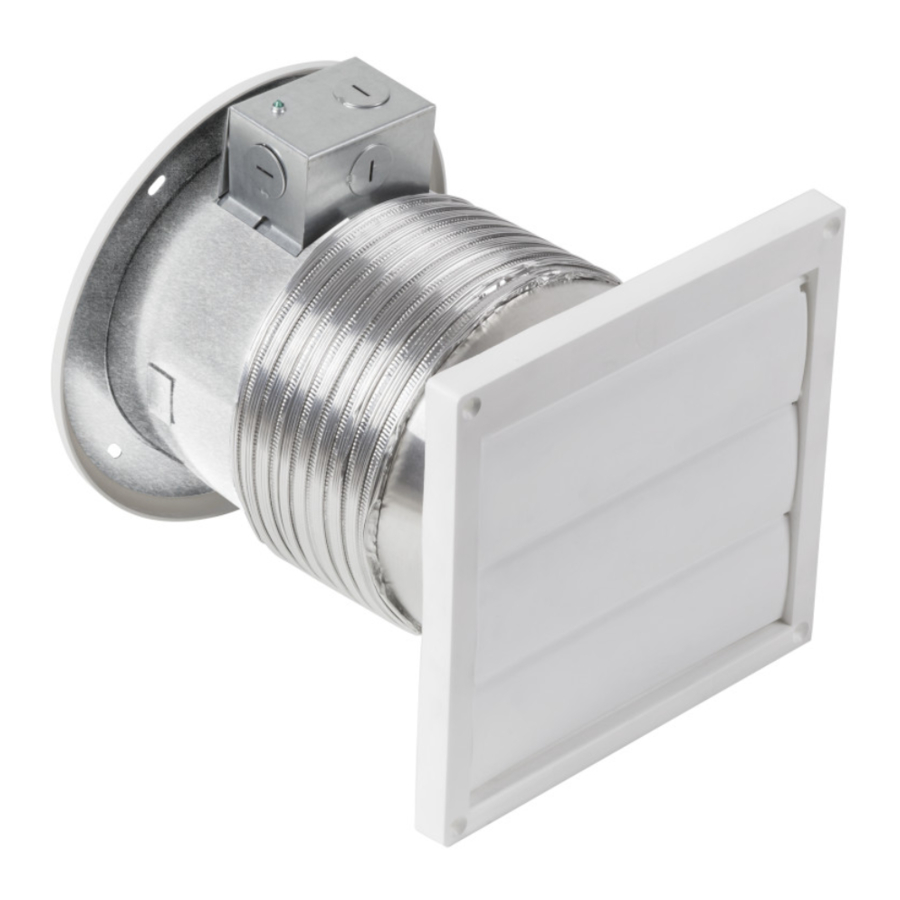

Broan 512M Handleiding

DE INSTALLATIE PLANNEN

De ventilator kan worden geïnstalleerd in buitenmuren tot 25 cm dik. Muren die minder dan 15 cm dik zijn, gebruiken het verstelbare kanaal niet. Kies een locatie zonder obstakels, zoals muurstijlen, leidingen of elektrische bedrading. De ventilator kan worden bediend met een muurschakelaar of snelheidsregelaar (apart verkrijgbaar).

DE VENTILATOR INSTALLEREN

WANNEER U IN DE MUUR ZAAGT OF BOORT, SNIJD DAN GEEN BESTAANDE ELEKTRISCHE BEDRADING DOOR.

Monteer de ventilator niet boven een kookoppervlak.

Meet en markeer het midden van de muuropening op de binnen- en buitenmuren voordat u de opening snijdt.

1. Snijd een opening met een diameter van 16,2 cm in de buitenmuur.
2. Als u het verstelbare kanaal gebruikt, snijd dan een opening met een diameter van 16,2 cm in de binnenmuur. Zo niet, snijd dan een opening met een diameter van 15,6 cm in de binnenmuur.

3. Haal de stekker van de motor uit het stopcontact, draai de schroef los en verwijder het deksel van de elektrische bedradingskast.
4. Duw de elektrische bedradingskast in de behuizing en til deze eruit.
   Opmerking: Voor een eenvoudigere verwijdering van de bedradingskast kunt u de motorconstructie verwijderen. Draai de bevestigingsschroeven los en draai de motorconstructie met de klok mee.

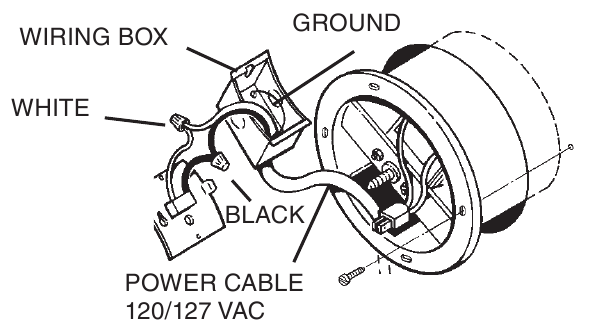

DE VENTILATOR AANSLUITEN

SCHAKEL DE STROOM UIT BIJ HET SERVICEPANEEL EN VERGRENDEL HET SERVICEPANEEL VOORDAT U ELEKTRISCHE AANSLUITINGEN MAAKT.

1. Bevestig de stroomkabel aan de elektrische bedradingskast en schakelkast met behulp van de juiste connector voor het type kabel dat wordt gebruikt.
2. Maak elektrische aansluitingen. Sluit zwart aan op zwart, wit aan op wit en blanke of groene draad aan op de elektrische bedradingskast met behulp van de groene aardingsschroef.

HET KANAAL AANSLUITEN

(ALLEEN VOOR MUREN VAN 15 CM TOT 25 CM DIK - INCLUSIEF BINNEN- EN BUITENMUUR BEKLEDINGEN)

1. Rek het flexibele kanaal uit, schuif het over de behuizing en plak het vast.
   (Mogelijk moet u het niet-taps toelopende uiteinde van het flexibele kanaal inkorten om het passend te maken.)


DE VENTILATOR IN DE MUUR INSTALLEREN

1. Plaats de ventilator in de muuropening. Installeer de elektrische bedradingskast en het deksel opnieuw. Steek de motor in het stopcontact in het deksel van de bedradingskast.
2. Bevestig de ventilator aan de binnenmuur met de juiste schroeven.


DE MUURKAP BEVESTIGEN

(VOLG ALLEEN STAP 1 & 2 ALS ER EEN FLEXIBEL KANAAL WORDT GEBRUIKT)

1. Schuif vanaf de buitenkant het flexibele kanaal in de muurkap en plak de verbinding vast.
2. Duw het overtollige kanaal terug in de opening door de muurkap tegen de buitenmuur te plaatsen.
3. Bevestig de muurkap aan de buitenmuur en dicht de randen af.

HET ROOSTER BEVESTIGEN

1. Draai het rooster op de bevestigingsschroef totdat het rooster stevig tegen de muur zit.
2. Schakel de stroom in en controleer of de ventilator goed werkt.

GEBRUIK EN ONDERHOUD

SCHAKEL DE STROOM UIT BIJ HET SERVICEPANEEL EN VERGRENDEL HET SERVICEPANEEL VOORDAT U DEZE VENTILATOR REINIGT OF ONDERHOUDT.

DE VENTILATORCONSTRUCTIE REINIGEN:
Haal de stekker van de motor uit het zwarte stopcontact. Verwijder de motorconstructie door de bevestigingsschroeven los te draaien en de motorconstructie met de klok mee te draaien.
Zuig de motorconstructie en de binnenkant van de behuizing voorzichtig af.
METALEN EN ELEKTRISCHE ONDERDELEN MOGEN NOOIT IN WATER WORDEN ONDERGEDOMPELD.
CONTROLEER PERIODIEK DE BUITENSTE LAMEL OP OPHOPING VAN STOF, PLUISJES, ENZ., DIE DE JUISTE SLUITING VAN DE LAMEL KUNNEN BELEMMEREN.

SPUIT GEEN WATER IN DE LAMEL - ER KAN SCHADE AAN DE VENTILATOR ONTSTAAN EN ER KAN WATER IN HUIS KOMEN.

MOTORSMEERING
De motor is permanent gesmeerd. Smeer of demonteer de motor niet.
Als de ventilator overmatig lawaai maakt of als er ongewoon lawaai is of een rookgeur, koppel dan de stroomtoevoer los en neem contact op met de klantenservice.

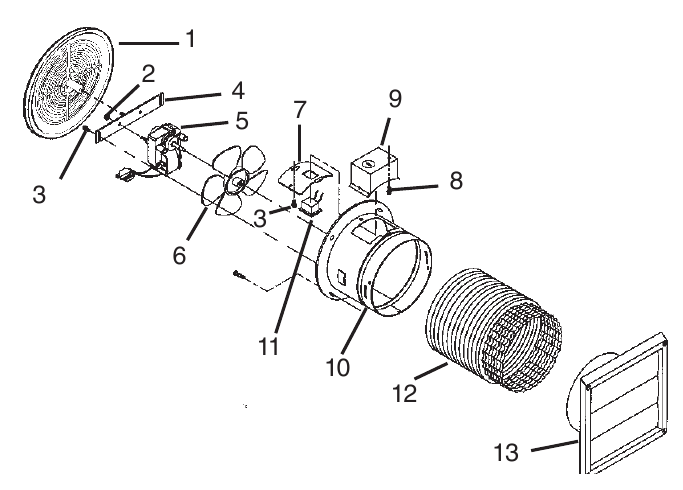

ONDERDELEN

Model 512M

* Standaard hardware - Kan lokaal worden gekocht.
Bestel vervangende onderdelen altijd op "ONDERDEEL NR." - NIET op "SLEUTEL NR."

Veiligheid

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

1. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen heeft, neem dan contact op met de fabrikant op het adres of telefoonnummer dat onder de garantie staat vermeld.
2. Voordat u het apparaat onderhoudt of reinigt, schakelt u de stroom uit bij het servicepaneel en vergrendelt u de service-onderbreker om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbreker niet kan worden vergrendeld, bevestigt u een prominent waarschuwingsapparaat, zoals een label, aan het servicepaneel.
3. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende bouwvoorschriften en normen.
4. Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen door de rookgasafvoer (schoorsteen) van stookapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die zijn gepubliceerd door de National Fire Protection Association (NFPA), en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), en de lokale autoriteiten.
5. Wanneer u in een muur of plafond zaagt of boort, beschadig dan geen elektrische bedrading en andere verborgen voorzieningen.
6. Ventilatoren met kanalen moeten altijd naar buiten worden afgevoerd.
7. Om het risico op brand te verminderen, gebruikt u alleen metalen kanalen.
8. Dit apparaat moet geaard zijn.

1. Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
2. Om schade aan de motorlagers en lawaaierige en/of ongebalanceerde waaiers te voorkomen, houdt u spuitgips, bouwstof, enz. uit de buurt van de voedingseenheid.
3. Lees het specificatielabel op het product voor meer informatie en vereisten.
4. Het dragen van een veiligheidsbril en handschoenen wordt aanbevolen bij het installeren, onderhouden of reinigen van het apparaat om het risico op letsel te verminderen dat kan worden veroorzaakt door de aanwezigheid van dun metaal en/of snel bewegende onderdelen.

Als deze ventilator wordt gebruikt om een garage te ventileren:

1. Alleen te gebruiken in garages voor eengezinswoningen
2. Installeren in een GFCI-beschermd aftakkingscircuit
3. Om het risico van hoge concentraties dampen van verven, lijmen, oplosmiddelen en brandstoffen te helpen verminderen, installeert u de ventilator op minstens 46 cm boven de vloer
4. Laat NOOIT een voertuig draaien of gebruik een brandstofverbruikend apparaat in een garage. Er kunnen dodelijke hoeveelheden koolmonoxide in de ruimte ontstaan. Het gebruik van deze garageventilator of het openen van ramen en deuren zal NIET voldoende verse lucht leveren om het gevaar te elimineren.
5. Regelmatig laten draaien als het wordt blootgesteld aan zoute luchtomgevingen
6. Extra reiniging kan nodig zijn vanwege mogelijke vuile omgevingen
