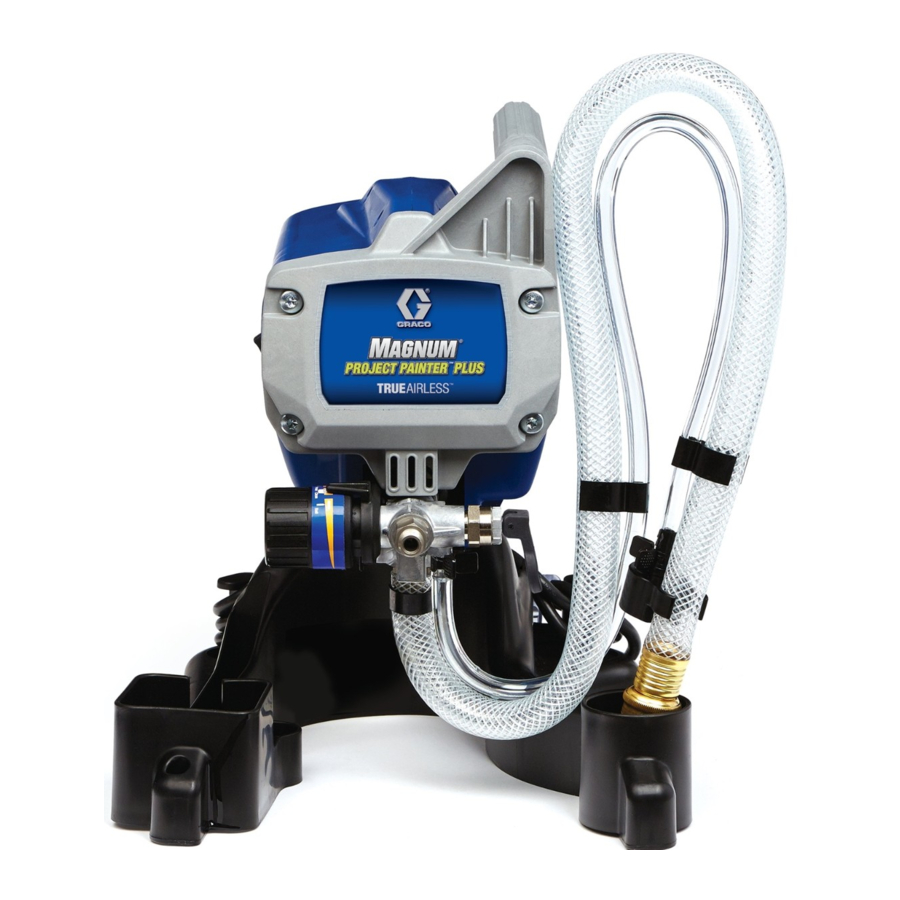

Graco MAGNUM Project Painter Plus 332643B Handleiding

• Voor draagbare spuittoepassingen van architecturale verven en coatings - (Specificaties)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees alle waarschuwingen en instructies in deze handleiding en op het snoer van de spuit. Bewaar deze instructies.
Zie modelserie-informatie inclusief doseersnelheid, aanbevolen slanglengte, spuitpistolen en maximale werkdruk.

Gebruik alleen materialen op waterbasis of terpentinebasis.

Gebruik geen materialen met een vlampunt lager dan 100°F (38°C). Dit omvat, maar is niet beperkt tot, aceton, xyleen, tolueen of nafta. Vraag voor meer informatie over uw materiaal een MSDS aan bij de distributeur of detailhandelaar.

Specificaties

Deze apparatuur is niet bedoeld voor gebruik met ontvlambare of brandbare materialen die worden gebruikt in plaatsen zoals kastenmakerijen of andere "fabrieken", of vaste locaties. Als u van plan bent deze apparatuur te gebruiken in dit type toepassing, moet u voldoen aan de NFPA 33- en OSHA-vereisten voor het gebruik van ontvlambare en brandbare materialen.

Modelnaam	Serie	Maximale doseersnelheid gpm (lpm)	Slanglengte en diameter	Pistoolmodel	Maximale werkdruk
					bar	MPa	PSI
Project Painter Plus	A	0.91 lpm (0.24 gpm)	6.4 mm x 7.5 m (1/4 in. x 25 ft)	SG2	207	21	3000

Waarschuwingen

De volgende waarschuwingen zijn voor de installatie, het gebruik, de aarding, het onderhoud en de reparatie van deze apparatuur. Het uitroepteken waarschuwt u voor een algemene waarschuwing en de gevarensymbolen verwijzen naar procedurespecifieke risico's. Wanneer deze symbolen in deze handleiding of op waarschuwingsetiketten voorkomen, raadpleeg dan deze waarschuwingen. Productspecifieke gevarensymbolen en waarschuwingen die niet in dit hoofdstuk worden behandeld, kunnen in de rest van deze handleiding voorkomen waar van toepassing.

AARDING Dit product moet geaard zijn. In het geval van een elektrische kortsluiting vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad te bieden voor de elektrische stroom. Dit product is uitgerust met een snoer met een aardingsdraad met een geschikte aardingsstekker. De stekker moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen. Onjuiste installatie van de aardingsstekker kan leiden tot een risico op elektrische schokken. Wanneer reparatie of vervanging van het snoer of de stekker vereist is, sluit de aardingsdraad dan niet aan op een van de platte mescontacten. De draad met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardingsdraad. Neem contact op met een gekwalificeerde elektricien of reparateur als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of het product correct is geaard. Wijzig de meegeleverde stekker niet; als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien. Dit product is bedoeld voor gebruik op een nominaal 230V-circuit en heeft een aardingsstekker die lijkt op de stekker die in de onderstaande afbeelding wordt weergegeven. 230V Sluit het product alleen aan op een stopcontact met dezelfde configuratie als de stekker. Gebruik geen adapter bij dit product. Verlengsnoeren: Gebruik alleen een verlengsnoer met een aardingsstekker en een contactdoos die de stekker van het product accepteert. Zorg ervoor dat uw verlengsnoer niet beschadigd is. Als een verlengsnoer nodig is, gebruik dan minimaal 12 AWG (2,5 mm2) om de stroom te geleiden die het product verbruikt. Een te klein snoer resulteert in een daling van de lijnspanning en verlies van vermogen en oververhitting.

BRAND- EN EXPLOSIEGEVAAR Ontvlambare dampen, zoals oplosmiddel- en verfdampen, in het werkgebied kunnen ontbranden of exploderen. Om brand en explosie te helpen voorkomen: Spuit geen ontvlambare of brandbare materialen in de buurt van open vuur of ontstekingsbronnen zoals sigaretten, motoren en elektrische apparatuur. Gebruik alleen materialen op waterbasis of minerale terpentinebasis met een vlampunt hoger dan 100°F (38°C). Spuit geen brandbare materialen in de buurt van open vuur of ontstekingsbronnen zoals sigaretten, motoren en elektrische apparatuur. Verf of oplosmiddel dat door de apparatuur stroomt, kan leiden tot statische elektriciteit. Statische elektriciteit creëert een risico op brand of explosie in de aanwezigheid van verf- of oplosmiddeldampen. Alle onderdelen van het spuitsysteem, inclusief de pomp, de slangassemblage, het spuitpistool en objecten in en rond het spuitgebied, moeten correct worden geaard om te beschermen tegen statische ontlading en vonken. Gebruik geleidende of geaarde hogedruk airless verfspuitslangen van Graco. Controleer of alle containers en opvangsystemen zijn geaard om statische ontlading te voorkomen. Gebruik geen emmerliners tenzij ze antistatisch of geleidend zijn. Sluit aan op een geaard stopcontact en gebruik geaarde verlengsnoeren. Gebruik geen 3-naar-2 adapter. Gebruik geen verf of oplosmiddel dat gehalogeneerde koolwaterstoffen bevat. Zorg voor een goede ventilatie in het spuitgebied. Zorg voor een goede aanvoer van verse lucht die door het gebied stroomt. Houd de pompassemblage in een goed geventileerde ruimte. Spuit de pompassemblage niet in. Niet roken in het spuitgebied. Bedien geen lichtschakelaars, motoren of soortgelijke vonkproducerende producten in het spuitgebied. Houd het gebied schoon en vrij van verf- of oplosmiddelcontainers, poetsdoeken en andere ontvlambare materialen. Ken de inhoud van de verven en oplosmiddelen die worden gespoten. Lees alle veiligheidsinformatiebladen (MSDS) en containeretiketten die bij de verven en oplosmiddelen zijn geleverd. Volg de veiligheidsinstructies van de verf- en oplosmiddelfabrikant. Brandblusapparatuur moet aanwezig en werkend zijn. Spuitapparaat genereert vonken. Wanneer brandbare materialen worden gebruikt in of nabij het spuitapparaat of voor het spoelen of reinigen, houd het spuitapparaat dan minstens 6 meter (20 voet) verwijderd van explosieve dampen.

	GEVAAR VOOR HUIDINJECTIE Hogedrukspuiten kunnen toxines in het lichaam injecteren en ernstig lichamelijk letsel veroorzaken. In het geval dat injectie optreedt, zoek onmiddellijk chirurgische behandeling. Richt het pistool niet op een persoon of dier en spuit er niet op. Houd handen en andere lichaamsdelen uit de buurt van de afvoer. Probeer bijvoorbeeld geen lekken te stoppen met een deel van het lichaam. Gebruik altijd de beschermkap van de spuitmond. Spuit niet zonder de beschermkap van de spuitmond op zijn plaats. Gebruik Graco-spuitmonden. Wees voorzichtig bij het reinigen en vervangen van spuitmonden. In het geval dat de spuitmond verstopt raakt tijdens het spuiten, volg dan de Procedure voor drukontlasting om het apparaat uit te schakelen en de druk te ontlasten voordat u de spuitmond verwijdert om deze te reinigen. Laat het apparaat niet bekrachtigd of onder druk achter zonder toezicht. Wanneer het apparaat niet in gebruik is, schakelt u het apparaat uit en volgt u de Procedure voor drukontlasting om het apparaat uit te schakelen. Controleer slangen en onderdelen op tekenen van schade. Vervang beschadigde slangen of onderdelen. Dit systeem kan 3000 psi produceren. Gebruik Graco-vervangingsonderdelen of -accessoires die zijn geclassificeerd voor minimaal 3000 psi. Zet altijd de trekkervergrendeling vast wanneer u niet spuit. Controleer of de trekkervergrendeling goed functioneert. Controleer of alle verbindingen goed vastzitten voordat u het apparaat bedient. Weet hoe u het apparaat snel kunt stoppen en de druk kunt laten ontsnappen. Wees grondig bekend met de bedieningselementen.
	GEVAAR VOOR MISBRUIK VAN APPARATUUR Misbruik kan de dood of ernstig letsel veroorzaken. Bedien het apparaat niet wanneer u moe bent of onder invloed bent van drugs of alcohol. Overschrijd de maximale werkdruk of temperatuurclassificatie van het systeemcomponent met de laagste classificatie niet. Zie Technische gegevens in alle apparatuurhandleidingen. Gebruik vloeistoffen en oplosmiddelen die compatibel zijn met bevochtigde onderdelen van de apparatuur. Zie Technische gegevens in alle apparatuurhandleidingen. Lees de waarschuwingen van de fabrikant van de vloeistof en het oplosmiddel. Vraag voor volledige informatie over uw materiaal het MSDS aan bij de distributeur of detailhandelaar. Verlaat het werkgebied niet terwijl de apparatuur bekrachtigd is of onder druk staat. Schakel alle apparatuur uit en volg de Procedure voor drukontlasting wanneer de apparatuur niet in gebruik is. Controleer de apparatuur dagelijks. Repareer of vervang versleten of beschadigde onderdelen onmiddellijk met uitsluitend originele vervangingsonderdelen van de fabrikant. Wijzig of modificeer de apparatuur niet. Wijzigingen of modificaties kunnen de goedkeuringen van de instantie ongeldig maken en veiligheidsrisico's creëren. Zorg ervoor dat alle apparatuur is geclassificeerd en goedgekeurd voor de omgeving waarin u deze gebruikt. Gebruik de apparatuur alleen voor het beoogde doel. Neem contact op met uw distributeur voor informatie. Leid slangen en kabels weg van verkeersgebieden, scherpe randen, bewegende onderdelen en hete oppervlakken. Maak geen knikken in slangen en buig ze niet te veel, en gebruik slangen niet om apparatuur te trekken. Houd kinderen en dieren uit de buurt van het werkgebied. Houd u aan alle toepasselijke veiligheidsvoorschriften.

	GEVAAR VOOR ELEKTRISCHE SCHOK Deze apparatuur moet geaard zijn. Onjuiste aarding, installatie of gebruik van het systeem kan elektrische schokken veroorzaken. Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud aan het apparaat uitvoert. Sluit alleen aan op geaarde stopcontacten. Gebruik alleen verlengsnoeren met 3 draden. Zorg ervoor dat de aardpennen intact zijn op stroom- en verlengsnoeren. Stel niet bloot aan regen. Binnen opslaan.
	GEVAAR VAN ONDER DRUK STAANDE ALUMINIUM ONDERDELEN Het gebruik van vloeistoffen die niet compatibel zijn met aluminium in apparatuur onder druk kan ernstige chemische reacties en het barsten van de apparatuur veroorzaken. Het niet opvolgen van deze waarschuwing kan leiden tot de dood, ernstig letsel of materiële schade. Gebruik geen 1,1,1-trichloorethaan, methyleenchloride, andere gehalogeneerde koolwaterstofoplosmiddelen of vloeistoffen die dergelijke oplosmiddelen bevatten. Veel andere vloeistoffen kunnen chemicaliën bevatten die met aluminium kunnen reageren. Neem contact op met uw materiaalleverancier voor compatibiliteit.
	BRANDGEVAAR Apparatuuroppervlakken en vloeistoffen die worden verwarmd, kunnen tijdens bedrijf erg heet worden. Om ernstige brandwonden te voorkomen: Raak geen hete vloeistof of apparatuur aan.
	GEVAAR VAN BEWEGENDE ONDERDELEN Bewegende onderdelen kunnen vingers en andere lichaamsdelen beknellen, snijden of amputeren. Blijf uit de buurt van bewegende onderdelen. Gebruik de apparatuur niet met verwijderde beschermkappen of afdekkingen. Apparatuur onder druk kan zonder waarschuwing starten. Voordat u de apparatuur controleert, verplaatst of onderhoudt, volgt u de Procedure voor drukontlasting en koppelt u alle stroombronnen los.
	GEVAAR VAN GIFTIGE VLOEISTOFFEN OF DAMPEN Giftige vloeistoffen of dampen kunnen ernstig letsel of de dood veroorzaken als ze in de ogen of op de huid worden gespat, ingeademd of ingeslikt. Lees de MSDS'en om de specifieke gevaren van de vloeistoffen die u gebruikt te kennen. Bewaar gevaarlijke vloeistoffen in goedgekeurde containers en voer ze af volgens de toepasselijke richtlijnen.
	PERSOONLIJKE BESCHERMINGSAPPARATUUR Draag geschikte beschermingsmiddelen wanneer u zich in het werkgebied bevindt om ernstig letsel te helpen voorkomen, waaronder oogletsel, gehoorverlies, inademing van giftige dampen en brandwonden. Deze beschermingsmiddelen omvatten, maar zijn niet beperkt tot: Beschermende oogkleding en gehoorbescherming. Ademhalingstoestellen, beschermende kleding en handschoenen zoals aanbevolen door de fabrikant van de vloeistof en het oplosmiddel.

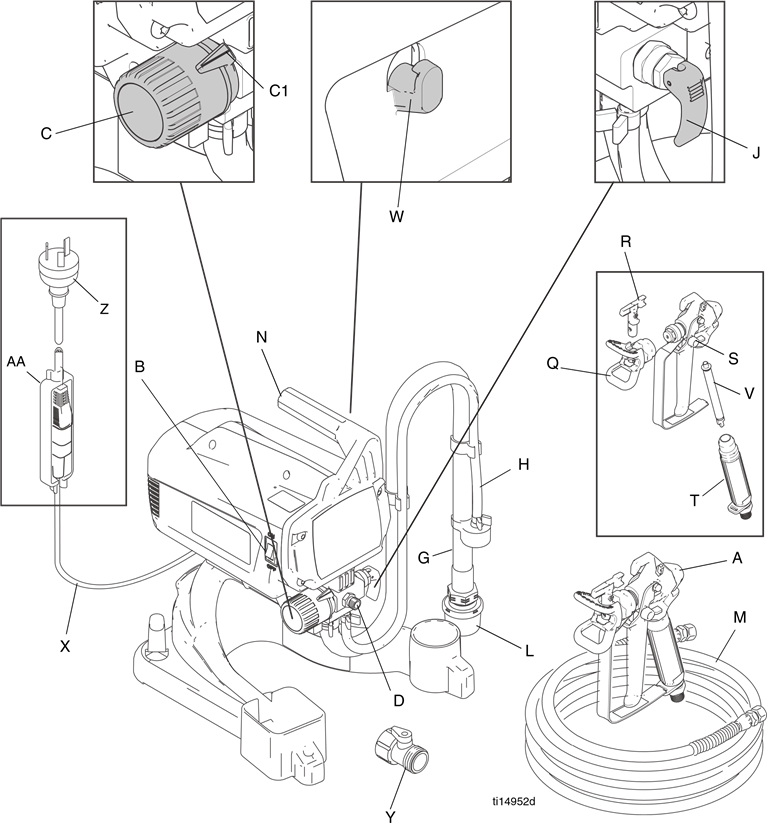

Onderdelen identificeren

A	Airless spuitpistool	Geeft vloeistof af.
B	Aan/uit-schakelaar	Zet de spuit AAN en UIT.
C	Drukregelaar	Verhoogt (met de klok mee) en verlaagt (tegen de klok in) de vloeistofdruk in de pomp, slang en het spuitpistool.
C1	Instellingsindicator	Om een functie te selecteren, lijnt u het symbool op de drukregelaar uit met de instellingsindicator.
D	Vloeistofuitlaatfitting pomp	Schroefdraadverbinding voor verfslang.
G	Aanzuigbuis	Zuigt vloeistof uit de verfemmer in de pomp.
H	Ontluchtingsbuis (met diffusor)	Tap vloeistof in het systeem af tijdens het ontluchten en de drukontlasting.
J	Ontluchtings-/spuitventiel	In de stand PRIME wordt de vloeistof naar de ontluchtingsbuis geleid. In de stand SPRAY wordt de vloeistof onder druk naar de verfslang geleid. Ontlast automatisch de systeemdruk in situaties van overdruk.
L	Inlaatfilter	Voorkomt dat vuil in de pomp terechtkomt.
M	Verfslang	Transporteert vloeistof onder hoge druk van de pomp naar het spuitpistool.
N	Handgreep	Wordt gebruikt om de spuit te helpen verplaatsen.
Q	Tipbeschermer	Vermindert het risico op verwondingen door vloeistofinjectie.
R	Omkeerbare spuittip	Vernevelt de te spuiten vloeistof, vormt een spuitpatroon en regelt de vloeistofstroom afhankelijk van de gatgrootte. Keert verstopte tips om zonder demontage.
S	Veiligheidshendel pistooltrekker	Voorkomt onbedoeld activeren van het spuitpistool.
T	Vloeistofinlaatfitting pistool	Schroefdraadverbinding voor verfslang.
U	Power Flush-opzetstuk	Sluit een tuinslang aan op de aanzuigbuis voor het krachtig doorspoelen van vloeistoffen op waterbasis.
V	Vloeistoffilter pistool	Filtert vloeistof die het spuitpistool binnenkomt om verstoppingen van de tip te verminderen.
W	Emmerhaak	Voor het transporteren van de emmer aan de handgreep.
X	Netsnoer	Voorziet Project Painter Plus van elektriciteit.
Y	Tuinslangadapter	Aansluiten op Power Flush-opzetstuk en tuinslang
Z	Stekkeradapter	Past het netsnoer aan op een Australisch stopcontact.
AA	Stekkeradapterhouder	Houdt de stekkeradapter vast aan het netsnoer.

Project Painter Plus

Aarding- en elektrische vereisten

Spuit moet geaard zijn. Aarding vermindert het risico op statische elektriciteit en elektrische schokken door een ontsnappingsdraad te bieden voor elektrische stroom als gevolg van statische opbouw of in het geval van een kortsluiting.

• De 240 VAC-spuiten vereisen een 220-240 VAC, 50/60 Hz, 10A-circuit met een geaard stopcontact.
• Gebruik nooit een stopcontact dat niet geaard is of een adapter.

• Gebruik de spuit niet als het elektriciteitssnoer een beschadigde aardingspen heeft.
• Gebruik alleen een verlengsnoer met een onbeschadigde stekker.

Aanbevolen verlengsnoeren voor gebruik met deze spuit:

• 15 m (49,2 ft) 1,0 mm²
• 30 m (98,4 ft) 1,5 mm²
• 50 m (164,0 ft) 2,5 mm²

Spuitpistool: aarde via verbinding met een goed geaarde vloeistofslang en pomp.

OPMERKING: Verlengsnoeren met een kleinere maat of langere lengte kunnen de spuitprestaties verminderen.

Vloeistoftoevoercontainer: volg de plaatselijke voorschriften.

Oplosmiddelemmers die worden gebruikt bij het spoelen: volg de plaatselijke voorschriften. Gebruik alleen geleidende metalen emmers, geplaatst op een geaard oppervlak zoals beton. Plaats de emmer niet op een niet-geleidend oppervlak, zoals papier of karton, dat de aardingscontinuïteit onderbreekt.

De metalen emmer aarden: sluit een aardingsdraad aan op de emmer door het ene uiteinde aan de emmer te klemmen en het andere uiteinde aan een aarde, zoals een waterleiding.

De aardingscontinuïteit handhaven: houd bij het spoelen of ontlasten van de druk het metalen deel van het spuitpistool stevig tegen de zijkant van een geaarde metalen emmer en haal vervolgens de trekker van het pistool over.

Thermische overbelasting

De motor heeft een thermische overbelastingsschakelaar om zichzelf uit te schakelen als hij oververhit raakt. Als het apparaat oververhit raakt, wacht dan ongeveer 45 minuten totdat het apparaat is afgekoeld. Zodra het is afgekoeld, sluit de schakelaar en start het apparaat opnieuw.

Om het risico op letsel te verminderen doordat de motor onverwachts start wanneer hij afkoelt, zet u altijd de aan/uit-schakelaar UIT als de motor uitvalt.

Werking

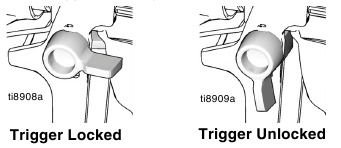

Trekkervergrendeling

Activeer altijd de trekkervergrendeling wanneer u stopt met spuiten om te voorkomen dat het pistool per ongeluk wordt geactiveerd met de hand of als het valt of stoot.

Procedure voor drukontlasting

Volg deze Procedure voor drukontlasting telkens wanneer u stopt met spuiten en vóór het reinigen, controleren, onderhouden of transporteren van apparatuur.

1. Zet de aan/uit-schakelaar UIT en trek de stekker uit het stopcontact.

2. Verplaats de ontluchtings-/spuitklep naar PRIME om de druk te ontlasten.

3. Houd het pistool stevig tegen de zijkant van de emmer. Haal de trekker van het pistool over om de druk te ontlasten.

4. Activeer de trekkervergrendeling.


OPMERKING: Laat de ontluchtings-/spuitklep in de stand PRIME staan totdat u weer klaar bent om te spuiten.

Als u vermoedt dat de spuittip of slang verstopt is of dat de druk niet volledig is ontlast na het volgen van de bovenstaande stappen, draai dan ZEER LANGZAAM de borgmoer van de tipbeschermer of de slanguiteindkoppeling los om de druk geleidelijk te ontlasten en draai deze vervolgens volledig los. Verwijder de verstopping in de slang of tip. Lees Spuittip ontstoppen.

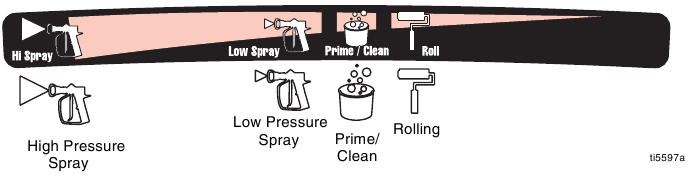

Instellingen van de drukregelaar

OPMERKING: Om een functie te selecteren, lijnt u het symbool op de drukregelaar uit met de instellingsindicator op de spuit.

Installatie

Opslagvloeistof aanzuigen en spoelen

OPMERKING: Deze units zijn niet bedoeld voor lakken.

Voordat u uw spuit voor de eerste keer gebruikt of aan een nieuw spuitproject begint, moet u de spuit aanzuigen en de opslagvloeistof uit de spuit spoelen.

Materialen op olie- of waterbasis

• Bij het spuiten van materialen op waterbasis, spoelt u het systeem grondig met water.
• Bij het spuiten van materialen op oliebasis, spoelt u het systeem grondig met minerale terpentine of een compatibel spoelmiddel op oliebasis.
• Om materialen op waterbasis te spuiten na het spuiten van materialen op oliebasis, spoelt u het systeem eerst grondig met water. Het water dat uit de aanzuigbuis stroomt, moet helder en vrij van oplosmiddelen zijn voordat u begint met het spuiten van het materiaal op waterbasis.
• Om materialen op oliebasis te spuiten na het spuiten van materialen op waterbasis, spoelt u het systeem eerst grondig met minerale terpentine of een compatibel spoelmiddel op oliebasis. Het oplosmiddel dat uit de aanzuigbuis stroomt, mag geen water bevatten.
• Bij het spoelen met oplosmiddelen, aard u de emmer en het pistool. Lees Aarding en elektrische vereisten.
• Om te voorkomen dat er vloeistof terugspat op uw huid of in uw ogen, richt u het pistool altijd op de binnenwand van de emmer.

1. Draai de spuittip en beschermkap van het pistool los.

2. Rol de slang af en sluit het ene uiteinde aan op het pistool. Gebruik twee sleutels om stevig vast te draaien.


3. Sluit het andere uiteinde van de slang aan op de spuit.


OPMERKING: Als de slang al is aangesloten, controleer dan of de aansluitingen goed vast zitten.

4. Draai de drukregelaar helemaal naar links (tegen de klok in) naar de minimale druk.


5. Zorg ervoor dat de aan/uit-schakelaar op OFF (uit) staat en dat de spuit is losgekoppeld.

6. Scheid de aanzuigslang (kleiner) van de zuigslang (groter).

7. Plaats de aanzuigslang in een afvalemmer.

8. Dompel de zuigslang onder in water of een spoelmiddel.

9. Verplaats de Prime/Spray-klep naar PRIME (aanzuigen).

10. Steek de stekker van de spuit in een geaard stopcontact.
11. Zet de aan/uit-schakelaar op ON (aan).

12. Lijn de instellingsindicator uit met de Prime/Clean-instelling op de drukregelaar totdat de pomp start.

13. Wanneer de spuit begint te pompen, worden het spoelmiddel en de luchtbellen uit het systeem verwijderd. Laat de vloeistof 30 tot 60 seconden uit de aanzuigslang in de afvalemmer stromen.
14. Zet de aan/uit-schakelaar op OFF (uit).

15. Verplaats de zuigslang naar de verfemmer en dompel de zuigslang onder in de verf.

16. Zet de aan/uit-schakelaar op ON (aan).

17. Wanneer u verf uit de aanzuigslang ziet komen:
    1. Richt het pistool in de afvalemmer.
    2. Ontgrendel de trekkervergrendeling.

    3. Haal de pistooltrekker over en houd deze vast.
    4. Verplaats de Prime/Spray-klep naar SPRAY (spuiten).


OPMERKING: Sommige vloeistoffen kunnen sneller aanzuigen als de aan/uit-schakelaar even wordt uitgeschakeld, zodat de pomp kan vertragen en stoppen. Herhaal dit indien nodig meerdere keren.

18. Blijf met het pistool in de afvalemmer spuiten totdat er alleen nog maar verf uit het pistool komt.
19. Laat de trekker los. Activeer de trekkervergrendeling.

20. Verplaats de aanzuigslang naar de verfemmer en klem de aanzuigslang aan de zuigslang.

OPMERKING: Als de motor stopt, betekent dit dat de pomp en de slang zijn gevuld met verf. Als de motor blijft draaien, is de spuit niet goed aangezogen. Om opnieuw aan te zuigen, zet u de Prime/Spray-klep op PRIME (aanzuigen) en herhaalt u stap 17.

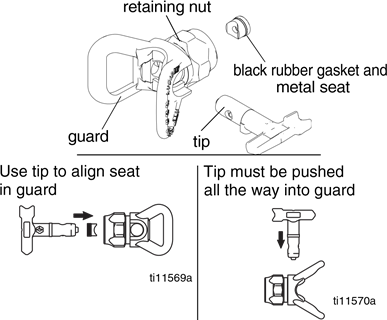

Spuittip en beschermkap op het pistool installeren

1. Activeer de trekkervergrendeling.

2. Controleer of de onderdelen van de spuittip en de beschermkap in de aangegeven volgorde zijn gemonteerd.

3. Schroef de spuittip en de beschermkap op het pistool. Draai de borgmoer vast.


Spuittechnieken

Overmatige slijtage van de spuittip voorkomen

• De spuitnevel moet verneveld zijn (gelijkmatig verdeeld, geen openingen aan de randen). Begin met een lage drukinstelling en verhoog de druk beetje bij beetje totdat u een goed spuitpatroon ziet, zonder staarten.
• Spuit met de laagste druk waarmee de verf wordt verneveld.
• Als de maximale spuitdruk niet voldoende is voor een goed spuitpatroon, is de spuittip te versleten. Zie Tabel voor de selectie van omkeerbare spuittips.


OPMERKING: Als er staarten blijven ontstaan bij het spuiten met de hoogste druk, is een kleinere spuittip nodig of moet het materiaal mogelijk worden verdund.

Spuitdruk aanpassen
Deze spuit is ingesteld voor de meeste airless spuittoepassingen. Er worden details gegeven over de selectie van de spuittip, de slijtage van de spuittip, de laagdikte, enz.

OPMERKING: De motor draait alleen als de trekker van het pistool wordt overgehaald. De spuit is ontworpen om te stoppen met pompen wanneer de trekker van het pistool wordt losgelaten.

Lijn de instellingsindicator uit met het functiesymbool op de drukregelaar.

• Door de knop naar rechts (met de klok mee) te draaien, wordt de druk op het pistool verhoogd.
• Door de knop naar links (tegen de klok in) te draaien, wordt de druk op het pistool verlaagd.

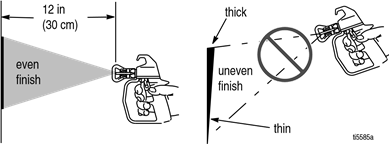

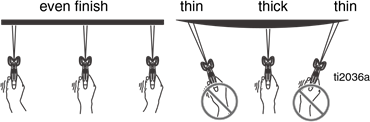

Aan de slag

Gebruik een stuk karton om deze basisspuittechnieken te oefenen voordat u het oppervlak gaat spuiten.

• Houd het pistool 30 cm (12 inch) van het oppervlak en richt het recht op het oppervlak. Als u het pistool kantelt om de spuithoek te bepalen, ontstaat er een ongelijkmatige afwerking.

• Buig uw pols om het pistool recht te houden. Als u het pistool beweegt om de spuitnevel onder een hoek te richten, ontstaat er een ongelijkmatige afwerking.

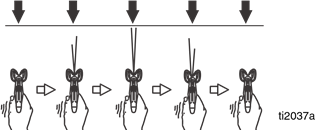

Pistool bedienen

Haal de trekker over na het begin van de streek. Laat de trekker los voordat u de streek beëindigt. Het pistool moet in beweging zijn wanneer de trekker wordt overgehaald en losgelaten.

Pistool richten

Richt de spuittip van het pistool op de onderste rand van de vorige streek en laat elke streek voor de helft overlappen.

Spuittip ontstoppen

Om terugspatten van vloeistof te voorkomen:

• Haal nooit de trekker van het pistool over wanneer de pijlvormige handgreep zich tussen de standen SPRAY (spuiten) en UNCLOG (ontstoppen) bevindt.
• De spuittip moet helemaal in de beschermkap worden geduwd.

1. Om een verstopping van de spuittip te verhelpen, activeert u de trekkervergrendeling.

2. Richt de pijlvormige handgreep naar achteren in de ontstopstand.

3. Richt het pistool op een stuk afval of karton.
4. Ontgrendel de trekkervergrendeling. Haal de trekker over om de verstopping te verhelpen.

5. Wanneer de verstopping is verholpen, activeert u de trekkervergrendeling en draait u de pijlvormige handgreep terug naar de SPRAY-stand (spuiten).


TIP: Richt de pijlvormige handgreep op de spuittip naar voren om te SPRAYEN (spuiten) en naar achteren om verstoppingen te UNCLOGGEN (ontstoppen).

Spuittip selecteren
De grootte van de spuitopening selecteren
Spuittips zijn verkrijgbaar in verschillende openingsgroottes voor het spuiten van een reeks vloeistoffen. Uw spuit is voorzien van een spuittip van 0,015 inch (0,38 mm) voor gebruik in de meeste spuittoepassingen. Gebruik de volgende tabel om het aanbevolen bereik van de grootte van de spuitopening voor elk type vloeistof te bepalen. Als u een andere spuittip nodig hebt dan de meegeleverde, raadpleegt u de Tabel voor de selectie van omkeerbare spuittips.

TIP:
Tijdens het spuiten slijt de spuittip en wordt de opening groter. Door te beginnen met een spuitopening die kleiner is dan de maximale, kunt u spuiten binnen de nominale doorstroomcapaciteit van de spuit.

Grootte van de spuitopening			Coatings
	Beitsen	Emailles	Primers	Interieurverven	Exterieurverven
0,011 inch (0,28 mm)	✔
0,013 inch (0,33 mm)	✔	✔	✔	✔
0,015 inch (0,38 mm)		✔	✔	✔	✔

De juiste spuittip kiezen

Houd rekening met de coating en het oppervlak dat moet worden gespoten. Zorg ervoor dat u de beste opening voor die coating en de beste spuitbreedte voor dat oppervlak gebruikt.

Grootte van de spuitopening
De grootte van de spuitopening bepaalt de doorstroomsnelheid - de hoeveelheid verf die uit het pistool komt.

TIPS:

• Gebruik grotere spuitopeningen bij dikkere coatings en kleinere spuitopeningen bij dunnere coatings.
• De maximale spuitopening die door Project Painter Plus wordt ondersteund, is 0,015 inch (0,38 mm).
• Spuittips slijten door gebruik en moeten periodiek worden vervangen.

Spuitbreedte
De spuitbreedte is de grootte van het spuitpatroon, dat het gebied bepaalt dat met elke streek wordt bedekt. Smalle spuitbreedtes leveren een dikkere laag op en brede spuitbreedtes leveren een dunnere laag op.

TIPS:

• Selecteer een spuitbreedte die het meest geschikt is voor het oppervlak dat wordt gespoten.
• Bredere spuitbreedtes zorgen voor een betere dekking op brede, open oppervlakken.
• Smalle spuitbreedtes zorgen voor een betere controle op kleine, besloten oppervlakken.

Spuittipnummer begrijpen
De laatste drie cijfers van het spuittipnummer (d.w.z.: 286413) bevatten informatie over de openingsgrootte en de spuitbreedte op het oppervlak wanneer het pistool op 30 cm (12 inch) van het oppervlak wordt gehouden.

Laatste twee cijfers = grootte van de spuitopening in duizendsten van een inch

Tabel voor de selectie van omkeerbare spuittips

Onderdeelnummer spuittip	Spuitbreedte 30 cm (12 inch) van het oppervlak	Grootte van de opening
286311	6-8 inch (152-203 mm)	0,011 inch (0,28 mm)
286411	8-10 inch 203-254 mm	0,011 inch (0,28 mm)
286313	6-8 inch (152-203 mm)	0,013 inch (0,33 mm)
286413	8-10 inch 203-254 mm	0,013 inch (0,33 mm)
286415	8-10 inch 203-254 mm	0,015 inch (0,38 mm)
286515	10-12 inch (254-305 mm)	0,015 inch (0,38 mm)

Voorbeeld: Voor een spuitbreedte van 8 tot 10 inch (203 tot 254 mm) en een openingsgrootte van 0,013 inch (0,33 mm) bestelt u onderdeelnummer 286413.

Uitschakelen en reinigen

Emmer spoelen

• Voor korte perioden van stilstand (van een nacht tot twee dagen), zie Kortetermijnopslag.
• Gebruik voor het spoelen na het spuiten van coatings op oliebasis een compatibele spoelvloeistof op oliebasis of terpentine. Lees Primeren en spoelen met opslagvloeistof.
• Gebruik voor het spoelen na het spuiten van coatings op waterbasis water. Lees Primeren en spoelen met opslagvloeistof of Krachtig spoelen.

1. Druk ontlasten.
2. Verwijder de spuittip en kap van het pistool en plaats deze in de spoelvloeistof.
3. Plaats de lege afval- en water- of oplosmiddelemmer naast elkaar.

4. Til de aanzuigbuis en de primerbuis uit de verfemmer. Laat ze een tijdje in de verfemmer leeglopen.
5. Scheid de primerbuis (kleiner) van de aanzuigbuis (groter).

6. Plaats de primerbuis in de afvalemmer.

7. Dompel de aanzuigbuis onder in water of spoeloplosmiddel.


8. Draai de drukregelknop naar de Prime/Clean (Primeren/Reinigen) instelling.

9. Zet de stroomschakelaar op AAN.

10. Spoel tot ongeveer 1/3 van de spoelvloeistof uit de emmer is geleegd.
11. Zet de stroomschakelaar op UIT.


OPMERKING: Stap 12 is voor het terugvoeren van verf in de slang naar de verfemmer. Een slang van 15 meter bevat ongeveer 1 liter verf.

12. Om verf in de slang te bewaren:
    1. Richt het pistool in de verfemmer.
    2. Ontgrendel de pistooltrekkervergrendeling.

    3. Trek de pistooltrekker over en houd deze vast.
    4. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar SPRAY (Spuiten).

    5. Zet de stroomschakelaar op AAN.

    6. Blijf de pistooltrekker vasthouden totdat u ziet dat de verf verdund met spoelvloeistof uit het pistool begint te komen.
13. Terwijl u de pistooltrekker blijft overhalen, verplaatst u het pistool snel om de spuitstraal naar de afvalemmer te leiden. Blijf de pistooltrekker in de afvalemmer overhalen totdat de spoelvloeistof die uit het pistool komt relatief helder is.

14. Stop met het overhalen van de pistooltrekker. Schakel de trekkervergrendeling in.


15. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar PRIME (Primeren).

16. Zet de stroomschakelaar op UIT.

17. Reinig het pistool en het pistoolfilter.
18. Vul de unit met Pump Armor^™ opslagvloeistof. Lees Langetermijnopslag.

Krachtig spoelen

Krachtig spoelen is een snellere manier van spoelen. Het kan alleen worden gebruikt na het spuiten van coatings op waterbasis.

1. Druk ontlasten.
2. Verwijder de spuittip en kap van het pistool en plaats deze in de afvalemmer.
3. Plaats de lege afval- en verfemmer naast elkaar.

4. Til de aanzuigbuis en de primerbuis uit de verfemmer. Laat ze een tijdje in de verf leeglopen.
5. Plaats de aanzuig- en primerbuis in de afvalemmer.
6. Draai de drukregelknop naar de Prime/Clean (Primeren/Reinigen) instelling.

7. Schroef het Power Flush (Krachtig spoelen) hulpstuk op de tuinslang. Sluit de klep.

8. Zet het water aan. Open de klep. Spoel verf van de aanzuigbuis, de primerbuis en het inlaatscherm.

9. Sluit de klep op het Power Flush (Krachtig spoelen) hulpstuk.

10. Schroef het inlaatscherm van de aanzuigbuis. Plaats het inlaatscherm in de afvalemmer.

11. Sluit de tuinslang aan op de aanzuigbuis met het Power Flush (Krachtig spoelen) hulpstuk. Laat de primerbuis in de afvalemmer liggen.

12. Zet de stroomschakelaar op AAN.

13. Open de klep op het Power Flush (Krachtig spoelen) hulpstuk.

14. Laat gedurende 20 seconden water door de spuit circuleren, in de afvalemmer.
15. Zet de stroomschakelaar op UIT.


OPMERKING: Stap 16 is voor het terugvoeren van verf in de slang naar de verfemmer. Een slang van 15 meter bevat ongeveer 1 liter verf.

16. Om verf in de slang te bewaren:
    1. Richt het pistool in de verfemmer.
    2. Ontgrendel de pistooltrekkervergrendeling.

    3. Trek de pistooltrekker over en houd deze vast.
    4. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar SPRAY (Spuiten).


5. Zet de stroomschakelaar op AAN.

6. Blijf de pistooltrekker vasthouden totdat u ziet dat de verf verdund met water uit het pistool begint te komen.

17. Terwijl u de pistooltrekker blijft overhalen, verplaatst u het pistool snel om de spuitstraal naar de afvalemmer te leiden. Blijf de pistooltrekker in de afvalemmer overhalen totdat het water dat uit het pistool komt relatief helder is.

18. Stop met het overhalen van de pistooltrekker. Schakel de trekkervergrendeling in.


19. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar PRIME (Primeren).

20. Zet de stroomschakelaar op UIT.

21. Zet de tuinslang uit. Sluit de klep op het Power Flush (Krachtig spoelen) hulpstuk.

22. Schroef het Power Flush (Krachtig spoelen) hulpstuk los van de aanzuigbuis.

23. Reinig het pistool en het pistoolfilter.
24. Vul de unit met Pump Armor^™ opslagvloeistof. Lees Langetermijnopslag.

Pistoolfilter reinigen

1. Schakel de pistooltrekkervergrendeling in.

2. Schroef de slang los.

3. Verwijder het pistoolfilter en reinig het in een compatibel oplosmiddel.


OPMERKING: Laat het hele pistool niet in oplosmiddel weken. Langdurige blootstelling aan oplosmiddel kan de pakkingen ruïneren.

4. Installeer het pistoolfilter opnieuw.


Opslag

Kortetermijnopslag

(tot 2 dagen)

1. Druk ontlasten.
2. Laat de aanzuigbuis en de primerbuis in de verfemmer liggen.


3. Dek de verfemmer en slangen strak af met plastic folie.


4. 1. Schakel de trekkervergrendeling in.

   2. Laat het pistool aan de slang bevestigd.
   3. Als u ze nog niet hebt gereinigd, verwijder dan de spuittip en kap van het pistool en reinig ze met water of spoeloplosmiddel. Een zachte borstel kan worden gebruikt om opgedroogd materiaal los te maken en te verwijderen indien nodig.

   4. Veeg verf van de buitenkant van het pistool af met een zachte doek die is bevochtigd met water of spoeloplosmiddel.

Langetermijnopslag

(langer dan 2 dagen)

Laat na het reinigen altijd Pump Armor opslagvloeistof door het systeem circuleren. Water dat in de spuit achterblijft, zal de pomp aantasten en beschadigen. Volg Uitschakelen en reinigen, of Krachtig spoelen.

1. Plaats de aanzuigbuis in de Pump Armor opslagvloeistoffles en de primerbuis in de afvalemmer.

2. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar PRIME (Primeren).


3. Zet de stroomschakelaar op AAN.


4. Draai de drukregelknop met de klok mee totdat de pomp aangaat.


5. Wanneer de opslagvloeistof uit de primerbuis komt (5-10 seconden) zet u de stroomschakelaar op UIT.


6. Verplaats de Prime/Spray (Primeren/Spuiten) klep naar SPRAY (Spuiten) om de opslagvloeistof tijdens de opslag in de spuit te houden.


Spuit opbergen

LET OP

Om schade aan de apparatuur te voorkomen, moet u ervoor zorgen dat al het water uit de spuit en slangen is afgetapt voordat u ze opbergt.

Laat geen water bevriezen in de spuit of slang.

Bewaar de spuit niet onder druk.

1. Schroef het inlaatscherm op de aanzuigbuis.

2. Rol de slang op. Laat hem aangesloten op de spuit. Wikkel de slang om de spuitstandaard.

3. Bevestig een plastic zak rond de aanzuigbuis om eventuele druppels op te vangen.

4. Bewaar de spuit binnenshuis.

Onderhoud en service

LET OP

Bescherm de interne aandrijfonderdelen van deze verfspuit tegen water. Openingen in de kap zorgen voor koeling van mechanische onderdelen en elektronica aan de binnenkant. Als er water in deze openingen komt, kan de verfspuit defect raken of permanent beschadigd worden.

Verzorging van de verfspuit

Houd de verfspuit en alle accessoires schoon en in goede staat.

Om oververhitting van de motor te voorkomen, houdt u de ventilatiegaten in de kap vrij voor luchttoevoer. Dek de verfspuit niet af tijdens het spuiten.

Verfslangen

Controleer de slang elke keer dat u spuit op beschadigingen. Probeer de slang niet te repareren als de slangmantel of fittingen beschadigd zijn. Gebruik geen slangen die korter zijn dan 7,5 m (25 ft). Draai vast met een sleutel met behulp van twee sleutels.

Tips

• Reinig tips altijd met een compatibel oplosmiddel en een borstel na het spuiten.

• Tips moeten mogelijk worden vervangen na 57 liter (15 gallon) of ze kunnen 227 liter (60 gallon) meegaan, afhankelijk van de schurendheid van de verf.
• Spuit niet met een versleten tip.

Terugslagkleppen pomp

• Opslag in water, onvoldoende spoelen of opgenomen vuil kunnen ervoor zorgen dat een van de twee terugslagkleppen defect raakt.
• Als de pomp na 30 seconden niet aanzuigt, probeer dan de terugslagkogels los te maken door met een kleine sleutel op de inlaatklep te tikken terwijl de verfspuit beweegt.

LET OP

Overmatige schokken zullen de pomp breken of beschadigen.

OPMERKING: Om te controleren of de kogel van de inlaatklep vastzit, schroeft u de kleppen van de pomp en controleert u ze.

Als de verfspuit blijft draaien (motor en pomp draaien) nadat u de trekker van het pistool hebt losgelaten, kunnen de pompkleppen verstopt of versleten zijn. Klepreparatiesets zijn verkrijgbaar bij geautoriseerde Graco/Magnum-servicebedrijven.

Probleemoplossing

Controleer alles in deze tabel voor probleemoplossing voordat u de spuit naar een door Graco/MAGNUM erkend servicecentrum brengt.

Probleem	Oorzaak	Oplossing
De aan/uit-schakelaar staat aan en de spuit is aangesloten, maar de motor draait niet en de pomp werkt niet.	De druk is ingesteld op nul.	Draai de drukregelknop met de klok mee om de drukinstelling te verhogen.
	De motor of besturing is beschadigd.	Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.
	Het stopcontact levert geen stroom.	Probeer een ander stopcontact of steek iets in waarvan u zeker weet dat het werkt om het stopcontact te testen. Reset de stroomonderbreker van het gebouw of vervang de zekering.
	Het verlengsnoer is beschadigd.	Vervang het verlengsnoer. Lees Aarding en elektrische vereisten
	Het netsnoer van de spuit is beschadigd.	Controleer op gebroken isolatie of draden. Vervang het netsnoer als het beschadigd is.
	Verf en/of water is bevroren of uitgehard in de pomp.	Haal de stekker van de spuit uit het stopcontact. Als hij bevroren is, probeer de spuit NIET te starten voordat hij volledig is ontdooid, anders kunt u de motor, de printplaat en/of de aandrijflijn beschadigen. Zorg ervoor dat de aan/uit-schakelaar op UIT staat. Plaats de spuit enkele uren in een warme ruimte. Steek vervolgens het netsnoer in het stopcontact en zet de spuit AAN. Verhoog de drukinstelling langzaam om te zien of de motor start. Als de verf is uitgehard in de spuit, moeten mogelijk de pomppakkingen, kleppen, aandrijflijn of drukschakelaar worden vervangen. Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.

Probleem	Oorzaak	Oplossing
De pomp zuigt niet aan.	De aanzuig-/spuitklep staat in de stand SPRAY (SPUITEN).	Zet de aanzuig-/spuitklep in de stand PRIME (AANZUIGEN).
	Het inlaatfilter is verstopt of de aanzuigslang is niet in de vloeistof gedompeld.	Verwijder vuil van het inlaatfilter en zorg ervoor dat de aanzuigslang in de vloeistof is gedompeld.
	De pomp is niet aangezogen met spoelvloeistof.	Verwijder de aanzuigslang uit de verf. Zuig de pomp aan met water of een spoelvloeistof op basis van een oplosmiddel.
	De terugslagklep van de inlaat zit vast.	Verwijder de aanzuigslang en steek een potlood in het inlaatgedeelte om de kogel los te maken, of Power Flush de spuit.
	De terugslagklep of zitting van de inlaat is vuil	Verwijder de inlaatfitting. Reinig of vervang de kogel en zitting.
	De terugslagklep van de uitlaat zit vast.	Verwijder de uitlaatfitting en reinig de terugslagklep van de uitlaat.
	De aanzuigslang lekt.	Draai de aansluiting van de aanzuigslang vast. Inspecteer op scheuren of vacuümlekken.
	De pomp zuigt geen vloeistof aan.	Verwijder de aanzuigslang uit de verf. Zuig de pomp aan met water of een spoelvloeistof op basis van een oplosmiddel.
	De vloeistoffen zijn stroperig of plakkerig.	Sommige vloeistoffen zuigen mogelijk sneller aan als de aan/uit-schakelaar even wordt uitgeschakeld, zodat de pomp kan vertragen en stoppen. Herhaal dit indien nodig meerdere keren.
De pomp werkt, maar bouwt geen druk op.	De pomp is niet aangezogen.	Zuig de pomp aan.
	Het inlaatfilter is verstopt.	Verwijder vuil van het inlaatfilter en zorg ervoor dat de aanzuigslang in de vloeistof is gedompeld.
	De aanzuigslang is niet in de verf gedompeld.	Zorg ervoor dat de aanzuigslang in de verf is gedompeld.
	De aanzuigslang lekt.	Draai de aansluiting van de aanzuigslang vast. Inspecteer op scheuren of vacuümlekken. Vervang de aanzuigslang als deze is gescheurd of beschadigd.
	De aanzuig-/spuitklep is versleten of verstopt met vuil.	Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.
	De terugslagklep van de pomp zit vast.	Lees het gedeelte De pomp zuigt niet aan in Probleemoplossing

Probleem	Oorzaak	Oplossing
De pomp werkt, maar de verf druppelt of spuit alleen als het spuitpistool wordt bediend.	De druk is te laag ingesteld.	Draai de drukregelknop langzaam met de klok mee om de drukinstelling te verhogen, waardoor de motor wordt ingeschakeld om druk op te bouwen.
	De spuittip is verstopt.	Maak de spuittip vrij.
	Het vloeistoffilter van het spuitpistool is verstopt.	Reinig of vervang het vloeistoffilter van het spuitpistool.
	De spuittip is te groot of versleten.	Vervang de tip.
De druk is ingesteld op maximaal, maar er kan geen goed spuitpatroon worden bereikt.	De omkeerbare spuittip staat in de stand UNCLOG (VRIJMAKEN).	Draai de pijlvormige hendel op de spuittip zodat deze naar voren wijst in de stand SPRAY (SPUITEN).
	De spuittip is te groot voor de spuit.	Selecteer een kleinere spuittip.
	De spuittip is verder versleten dan de mogelijkheden van de spuit.	Vervang de spuittip.
	Het verlengsnoer is te lang of heeft niet de juiste dikte.	Vervang het verlengsnoer. Aarding en elektrische vereisten.
	Het vloeistoffilter van het spuitpistool is verstopt.	Reinig of vervang het vloeistoffilter van het spuitpistool.
	Het inlaatfilter is verstopt.	Verwijder vuil van het inlaatfilter.
	De pompkleppen zijn versleten of vuil verstopt de klep.	Controleer op versleten pompkleppen. Zuig de spuit aan met verf Bedien het pistool even. Wanneer de trekker wordt losgelaten, moet de pomp even werken en stoppen. Als de pomp blijft werken, kunnen de pompkleppen versleten zijn. Verwijder de kleppen en controleer op vuil.
	Het materiaal is te dik.	Maak het materiaal dunner.
	De slang is te lang (als er een extra gedeelte is toegevoegd).	Verwijder het slanggedeelte.
Het spuitpistool is gestopt met spuiten.	De aanzuigslang lekt.	Draai de aansluiting van de aanzuigslang vast. Inspecteer op scheuren of vacuümlekken.
	De spuittip is verstopt.	Maak de spuittip vrij.
Wanneer de verf wordt gespoten, loopt deze langs de muur of zakt deze uit.	De laag is te dik.	Beweeg het pistool sneller.
		Kies een tip met een kleinere gatgrootte.
		Kies een tip met een bredere waaier.
		Zorg ervoor dat het pistool ver genoeg van het oppervlak verwijderd is.

Probleem	Oorzaak	Oplossing
Wanneer de verf wordt gespoten, is de dekking onvoldoende.	De laag is te dun.	Beweeg het pistool langzamer.
		Kies een tip met een grotere gatgrootte.
		Kies een tip met een smallere waaier.
		Zorg ervoor dat het pistool dicht genoeg bij het oppervlak is.
Het waaierpatroon varieert sterk tijdens het spuiten. OF De spuit gaat niet onmiddellijk aan bij het hervatten van het spuiten.	De drukregelschakelaar is versleten en veroorzaakt een overmatige drukvariatie.	Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.
Kan het spuitpistool niet bedienen.	De trekkervergrendeling van het spuitpistool is vergrendeld.	Draai de veiligheidshendel van de trekker om de trekkervergrendeling te ontgrendelen.
Er komt verf uit de drukregelschakelaar.	De drukregelschakelaar is versleten.	Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.
De aanzuig-/spuitklep activeert automatisch, waardoor de druk via de aanzuigslang wordt ontlast.	Het systeem staat onder te hoge druk.	Breng de spuit naar een door Graco/MAGNUM erkend servicecentrum.
Er lekt verf langs de buitenkant van de pomp.	De pomppakkingen zijn versleten.	Vervang de pomppakkingen.
De motor is heet en loopt met tussenpozen. De motor schakelt automatisch uit vanwege overmatige hitte. Er kan schade ontstaan als de oorzaak niet wordt verholpen. Zie Thermische overbelasting.	De ventilatiegaten in de behuizing zijn verstopt of de spuit is afgedekt.	Houd de ventilatiegaten vrij van obstructies en spuitnevel en houd de spuit open naar de lucht.
	Het verlengsnoer is te lang of heeft niet de juiste dikte.	Vervang het verlengsnoer. Lees Aarding en elektrische vereisten.
	Er wordt een ongereguleerde elektrische generator gebruikt met een te hoge spanning.	Gebruik een elektrische generator met een goede spanningsregelaar. De spuit vereist 220-240 VAC, 50/60 Hz.

Technische gegevens

	Project Painter Plus
Werkdrukbereik	0-207 BAR, 0-21 Mpa (0-3000 psi)
Elektromotor	4.5A (open frame, universeel)
Werkend vermogen	3/8
Maximale levering (met tip)	.91 lpm (.24 gpm)
Verfslang	6.4mm X 7.5 m (1/4 in. x 25 ft)
Maximale tipgatgrootte	0.015 in (0.38 mm)
Gewicht, alleen spuit	4.5 kg (10.0 lb)
Gewicht, spuit, slang en pistool	6 kg (13.2 lb)
Afmetingen (rechtop):
Lengte	35.2 cm (13.8 in)
Breedte	30.7 cm (17.1 in)
Hoogte	35.1 cm (13.8 in)
Afmetingen (ingeklapt):
Lengte	N/A
Breedte	N/A
Hoogte	N/A
Stroomkabel	1.0 mm², 3-draads, 1.8 m (6 ft)
Vloeistofinlaatfitting	1/4 npsm buitendraad
Vloeistofuitlaatfitting	3/4 inch binnendraad (standaard tuinslang)
Inlaatscherm (op aanzuigbuis)	1190 micron (16 mesh)
Bevochtigde onderdelen, pomp en slang	roestvrij staal, verzinkt koolstofstaal, messing, polyethyleen met ultrahoog moleculair gewicht (UHMWPE), carbide, nylon, aluminium, PVC, polypropyleen, fluorelastomeer
Bevochtigde onderdelen, pistool	aluminium, messing, carbide, nylon, polyethyleen met ultrahoog moleculair gewicht (UHMWPE), zink
Generatorvereiste	Minimaal 1500 watt
Elektrische vermogensvereiste	220-240V AC 50/60 Hz, I fase, 10A
Opslagtemperatuurbereik◆❖	-35° tot 71°C (-30° tot 160°F)
Bedrijfstemperatuurbereik✔	4° tot 46°C (40° tot 115°F)

◆ Wanneer de pomp is opgeslagen met niet-bevriezende vloeistof. Pompschade treedt op als water of latexverf in de pomp bevriest.

❖ Beschadiging van plastic onderdelen kan het gevolg zijn als er een botsing optreedt bij lage temperaturen.

✔ Veranderingen in de verfviscositeit bij zeer lage of zeer hoge temperaturen kunnen de prestaties van de spuit beïnvloeden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Graco MAGNUM Project Painter Plus 332643B Handleiding

Beschikbare talen
