Graco EVO, EVO Plus / Max, 27F400, 27F401, 27F402 Handleiding

Voordat u gaat spuiten

Modellen

Online bronnen

Operationele video's
http://graco.com/HomeEducationCenter

Belangrijke gebruikersinformatie

Deze spuit is ontworpen om superieure spuitprestaties te leveren met architecturale verf en coatings op waterbasis en op oliebasis (terpentinetype). Deze gebruikersinformatie is bedoeld om u te helpen de soorten materialen te begrijpen die met uw spuit kunnen worden gebruikt.
Lees de informatie op het etiket van de materiaalcontainer om te bepalen of deze met uw spuit kan worden gebruikt. Vraag uw leverancier om een veiligheidsinformatieblad (SDS). Het containeretiket en de SDS leggen de inhoud van het materiaal en de specifieke voorzorgsmaatregelen die erop betrekking hebben uit.
Verven, coatings en reinigingsmaterialen vallen over het algemeen in een van de volgende 3 basiscategorieën:

OP WATERBASIS: Het etiket op de container moet aangeven dat het materiaal kan worden schoongemaakt met water en zeep. Uw spuit is compatibel met dit type materiaal. Uw spuit is NIET compatibel met agressieve reinigers zoals chloorbleekmiddel.

OP OLIEBASIS: Het etiket op de container moet aangeven dat het materiaal BRANDBAAR is en kan worden schoongemaakt met terpentine of verfverdunner. De SDS moet aangeven dat het vlampunt van het materiaal hoger is dan 38 °C. Uw spuit is compatibel met dit type materiaal. Gebruik materiaal op oliebasis buitenshuis of in een goed geventileerde ruimte met een toevoer van verse lucht. Zie de veiligheidswaarschuwingen in deze handleiding.

ONTVLAMBAAR: Dit type materiaal bevat ontvlambare oplosmiddelen zoals xyleen, tolueen, nafta, MEK, lakverdunner, aceton, gedenatureerde alcohol en terpentijn. Het etiket op de container moet aangeven dat dit materiaal ONTVLAMBAAR is. Dit type materiaal is NIET compatibel met uw spuit en mag NIET worden gebruikt

OPMERKING
Uw spuit is NIET compatibel met agressieve reinigers zoals chloorbleekmiddel. Het gebruik van deze reinigers veroorzaakt schade aan de spuit.

Veiligheidssymbolen

De volgende veiligheidssymbolen verschijnen in deze handleiding en op waarschuwingsetiketten. Lees de onderstaande tabel om te begrijpen wat elk symbool betekent.

Symbool	Betekenis
	Gevaar voor elektrische schokken
	Gevaar van verkeerd gebruik van de apparatuur
	Brand- en explosiegevaar
	Gevaarlijke vloeistof of dampen
	Gebruik geen ontvlambare materialen
	Elimineer ontstekingsbronnen
	Aard de apparatuur
	Ventileer de werkruimte
	Draag persoonlijke beschermingsmiddelen

Veiligheidswaarschuwingssymbool
Dit symbool geeft aan: Let op! Wees alert! Zoek dit symbool in de handleiding om belangrijke veiligheidsberichten aan te duiden.

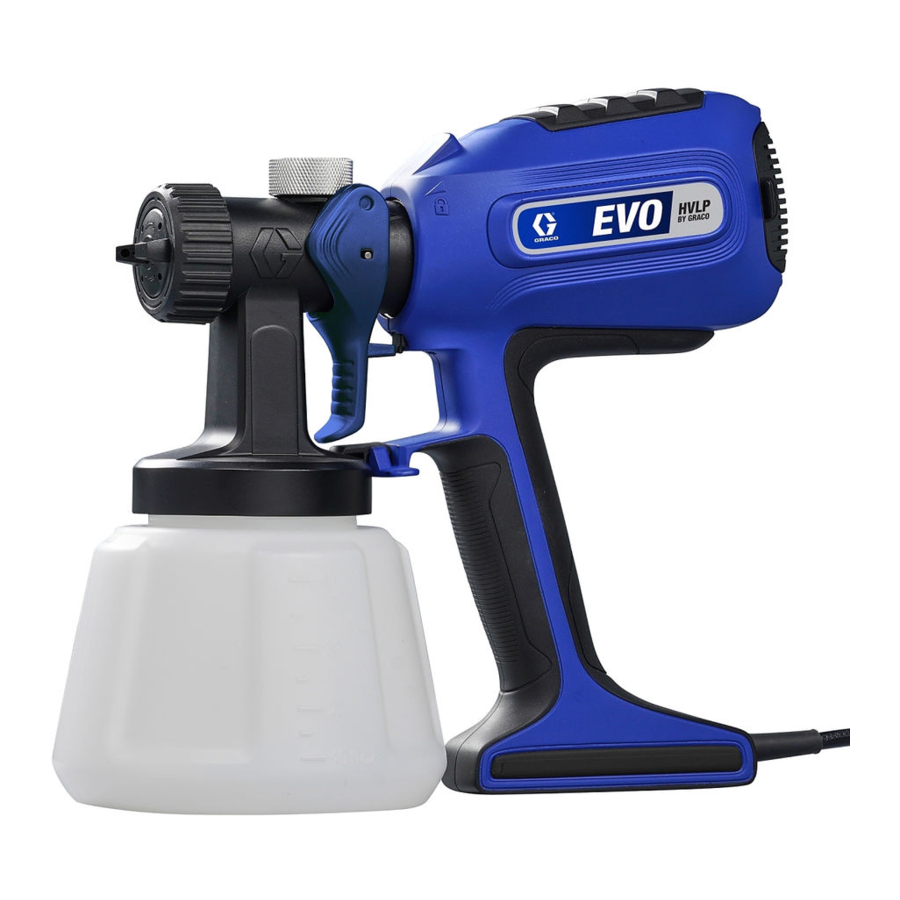

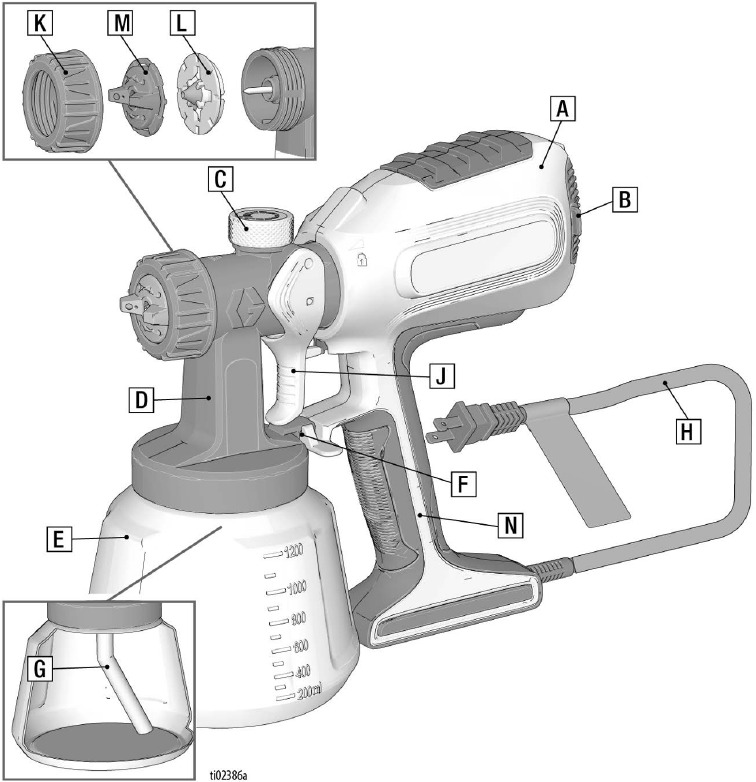

Ken uw product

EVO en EVO Plus

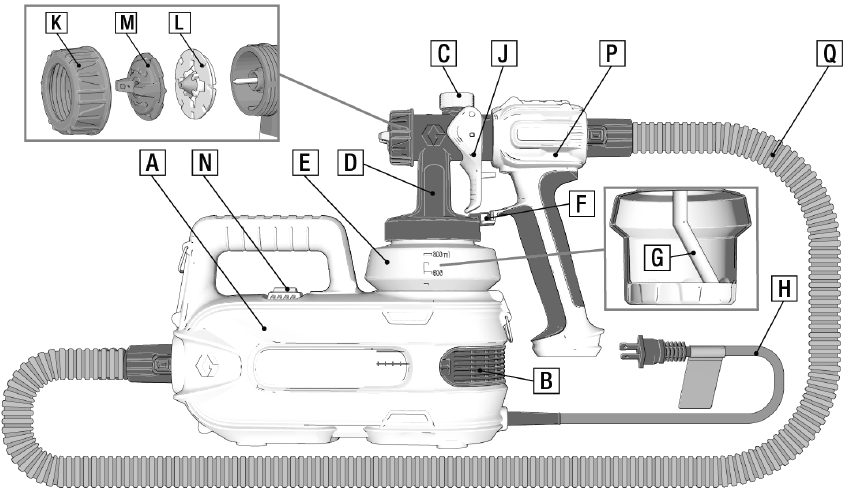

EVO Max

Ken uw bedieningselementen

	Doorstroomregeling Met de regelknop voor de doorstroming kunt u de hoeveelheid vloeistof aanpassen die uit uw spuit komt.
	Mondstukken Mondstukken van verschillende groottes zijn essentieel om verschillende materialen effectief te kunnen spuiten. Door over te schakelen naar de kleinere mondstukken bij het gebruik van dunnere materialen, kunt u een goed spuitpatroon bereiken zonder de doorstroming sterk te beperken. Zie, Spuitmondstuk.
	Trekker De EVO en EVO Plus hebben een tweetraps trekker. De eerste trap activeert de turbine en de tweede trap maakt het transport van het materiaal mogelijk. Zorg er bij het spuiten voor dat u de trekker volledig inknijpt. De EVO Max heeft een AAN/UIT-schakelaar. Wanneer de schakelaar op AAN staat, is de turbine AAN. Knijp in de trekker om te spuiten.
	Luchtkap De luchtkap is over het mondstuk geïnstalleerd en is de sleutel tot het creëren van het spuitpatroon. Alle modellen worden geleverd met de brede luchtkap geïnstalleerd. De smalle luchtkap wordt meegeleverd met de EVO Max. De luchtkap produceert drie waaiervormen: verticaal, horizontaal en rond.

Installatie

EVO en EVO Plus

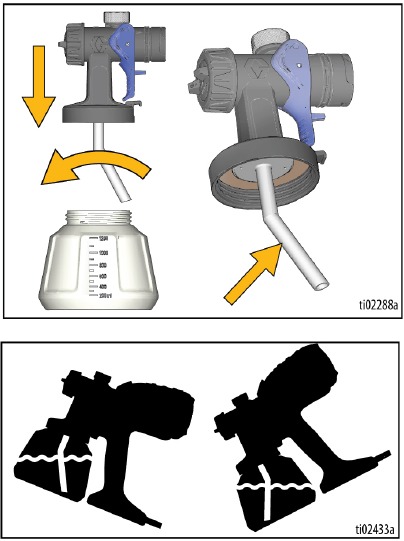

1. Schroef de beker los van de spuitkop. Zorg ervoor dat de aanzuigbuis is geïnstalleerd.
   OPMERKING: Voor spuiten naar boven plaatst u het uiteinde van de aanzuigbuis naar achteren gericht. Voor spuiten naar beneden plaatst u het uiteinde van de aanzuigbuis naar voren gericht.

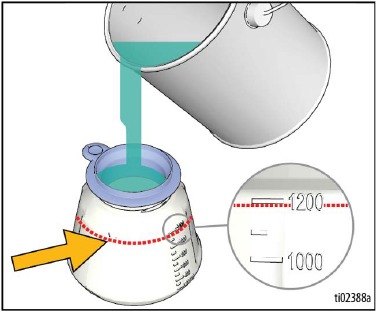

2. Plaats de meegeleverde zeef op de beker. Giet de verf door de zeef totdat de verf gelijk is met de bovenste markering.
   OPMERKING: Als de verf niet meer wegloopt, maar de beker niet vol is, gebruik dan een roerstaaf om de opgevangen verf onderaan de zeef weg te schrapen totdat de verf weer wegloopt.

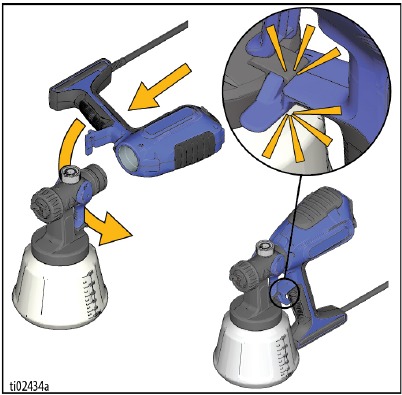

3. Draai de beker stevig vast aan de spuitkop.
   OPMERKING: Voor eenvoudige installatie plaatst u de beker op een vlakke ondergrond en schroeft u de spuitkop op de beker
4. Bevestig de spuitkop aan de turbine. Plaats de turbine in een hoek van 90 graden ten opzichte van de spuitkop. Sluit de spuitkop en turbine aan en draai vervolgens met de klok mee totdat deze vastklikt. De turbine moet in lijn zijn met de spuitkop.


EVO Max

1. Volg de stappen 1-3 in de installatie van de EVO en EVO Plus om de spuitkop voor te bereiden.

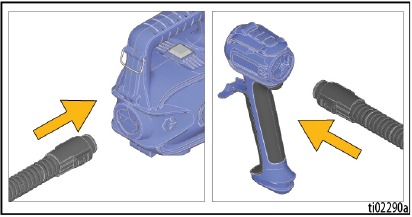

2. Bevestig de slang aan de turbine en de handgreep. De slang klikt vast wanneer deze correct is geïnstalleerd.

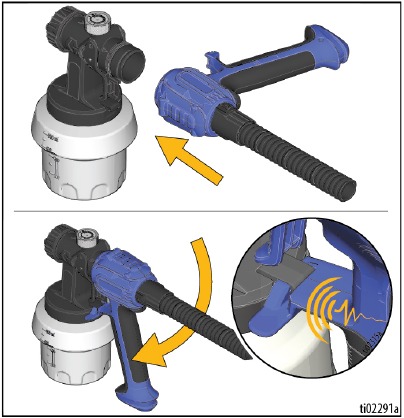

3. Bevestig de spuitkop aan de handgreep. Draai de handgreep 90 graden en bevestig deze aan de spuitkop. Draai de handgreep 90 graden totdat deze vastklikt. De handgreep moet in lijn zijn met de spuitkop.


Opstarten

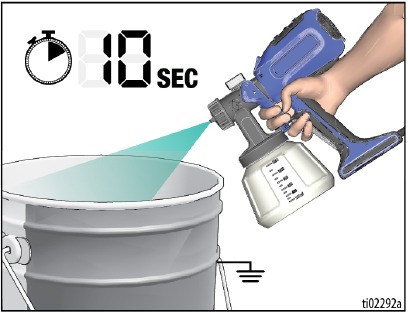

1. Richt de spuit in een afvalemmer en knijp vijf tot tien seconden in de trekker. Het materiaal begint te spuiten. Als de spuit na vijf tot tien seconden niet spuit, stop dan en controleer of de beker goed vastzit aan de spuitkop. Als de spuit nog steeds niet spuit, herhaalt u de Installatie.


U bent nu klaar om te spuiten!

Spuiten

Gebruik alleen materialen op waterbasis of oliebasis (mineraalspiritus) met een vlampunt hoger dan 38 °C (100 °F).
Gebruik geen materialen waarop "ONTVLAMBAAR" op de verpakking staat. Vraag voor meer informatie over uw materiaal een veiligheidsinformatieblad (SDS) aan bij de distributeur of detailhandelaar.
Gebruik bij het spuiten van materiaal op oliebasis buitenshuis of in een goed geventileerde ruimte met een toevoer van verse lucht.
Houd de spuitruimte goed geventileerd. Zorg ervoor dat er een goede toevoer van verse lucht door de ruimte stroomt.

1. Richt de spuit op een stuk restmateriaal en knijp in de trekker om het spuitpatroon te testen. Pas het volgende aan om het gewenste spuitpatroon te bereiken:
   1. Doorstroming: Draai de Flow Control Knob (doorstroomregelaar) om de hoeveelheid materiaal die uit de spuit komt te verminderen.
   2. Afstand tot het oppervlak.
   3. Handsnelheid.
   4. Air Cap (luchtkap)-oriëntatie, zie Air Cap Orientation.

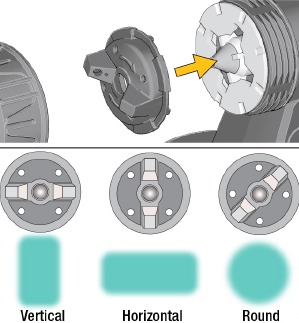

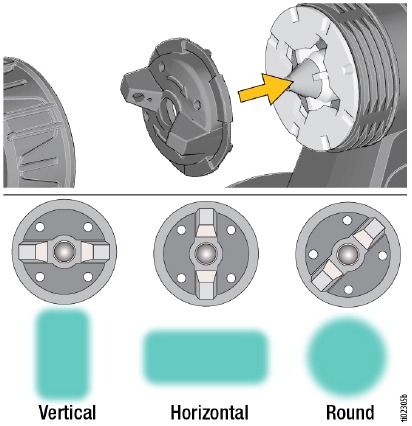

Air Cap Orientation

Spuitmondstuk

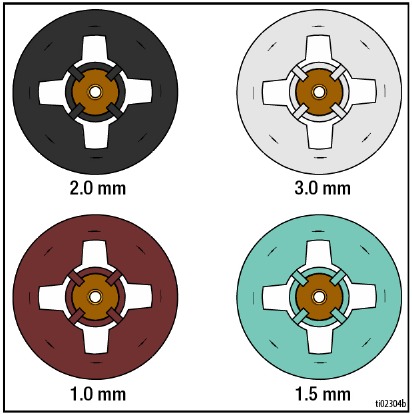

Aanbevolen mondstukgrootte voor het materiaal:

• Verf: 2 (zwart) of 3 mm (wit)
• Beits: 1 (rood) of 1,5 mm (teal)

Het mondstuk vervangen

De spuit wordt verzonden met het mondstuk van 3 mm geïnstalleerd. Om naar een kleiner mondstuk te veranderen, volgt u de onderstaande stappen.

1. Haal de stekker van de spuit uit het stopcontact om onbedoelde activering te voorkomen.

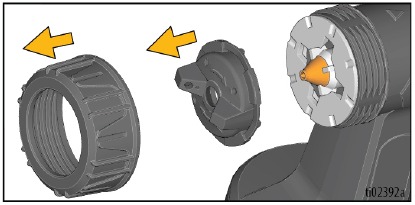

2. Schroef de Union Nut (borgmoer) los en verwijder de Air Cap (luchtkap).

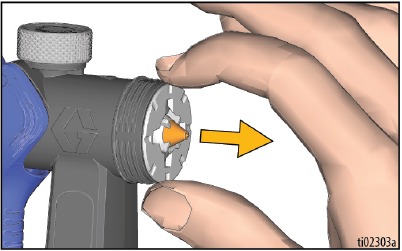

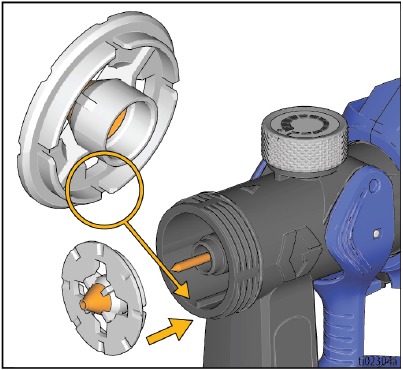

3. Verwijder het Nozzle (mondstuk) door aan de buitenrand van de mondstukvoorkant te trekken.

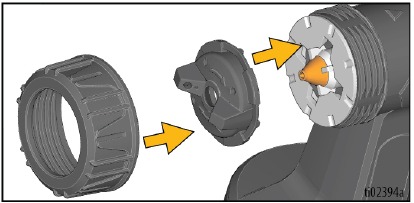

4. Installeer het vervangende Nozzle (mondstuk) door de inkeping in het mondstuk uit te lijnen met de rand op de spuitkop.

5. Plaats de Air Cap (luchtkap) bovenop het mondstuk en installeer de Union Nut (borgmoer) opnieuw. Draai de Union Nut (borgmoer) met de hand vast.

6. Voordat u het spuiten hervat, spuit u een testmonster op een stuk restmateriaal om ervoor te zorgen dat het gewenste patroon wordt bereikt.

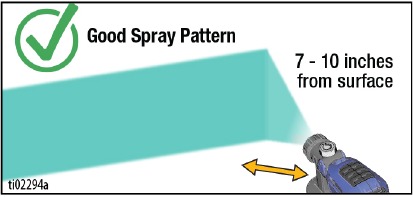

Kwaliteit van het spuitpatroon

Een goed spuitpatroon is gelijkmatig verdeeld zonder leegtes of uitlopers. Pas de Flow Control (doorstroomregeling) van de spuit, de handsnelheid en de afstand tot de muur aan om een goed spuitpatroon te krijgen.
Als de staarten aanhouden, moet het materiaal mogelijk worden verdund. Als het materiaal moet worden verdund, volg dan de aanbevelingen van de fabrikant.

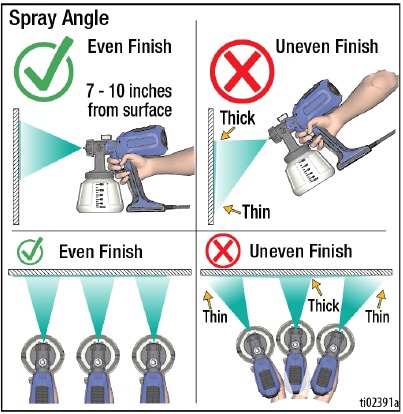

Spuithoek

Gebruik een stuk karton om deze basistechnieken te oefenen voordat u het oppervlak gaat spuiten.

• Houd de spuit 18-25 cm (7-10 inch) van het oppervlak en richt recht op het oppervlak. Het kantelen van de spuit om de spuithoek te richten, veroorzaakt een ongelijkmatige afwerking.

• Buig de pols om de spuit recht te houden. Het zwenken van de spuit om de spuit in een hoek te richten, veroorzaakt een ongelijkmatige afwerking.

OPMERKING: Hoe snel u de spuit beweegt, heeft invloed op het aanbrengen van de verf. Als het materiaal pulseert, beweegt u te snel. Als het materiaal druppelt, beweegt u te langzaam. Zie Probleemoplossing.

Richten met het apparaat

Richt de spuit op de onderrand van de vorige streek en laat elke streek voor 50% overlappen.

Richt de spuit hier om de streek voor 50% te overlappen
Haal de trekker over na het starten van de streek.
Laat de trekker los voor het einde van de streek.

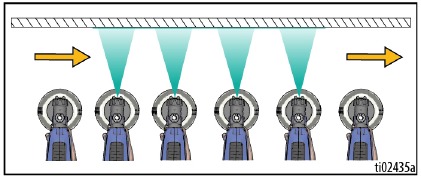

Timing van de trekker

Haal de trekker over na het starten van de streek. Laat de trekker los voor het einde van de streek. De spuit moet in beweging zijn wanneer de trekker wordt overgehaald en losgelaten.

Het mondstuk vrijmaken

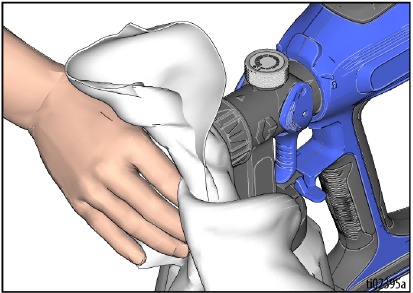

Na langdurig spuiten begint er op het mondstuk gedroogde verf op te hopen. Om de beste prestaties te garanderen, veegt u de voorkant van uw spuit af met een natte doek om gedroogde verf te verwijderen.

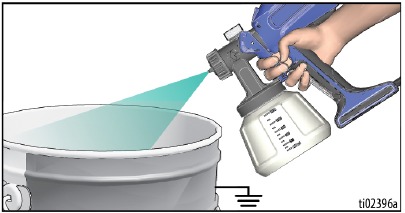

Na het verwijderen van de ophoping spuit u een paar seconden in een afvalemmer om een goede doorstroming te garanderen en door te gaan met spuiten.

De beker bijvullen

Gebruik alleen materialen op waterbasis of oliebasis (mineraalspiritus) met een vlampunt hoger dan 38 °C (100 °F).
Gebruik geen materialen waarop "ONTVLAMBAAR" op de verpakking staat. Vraag voor meer informatie over uw materiaal een veiligheidsinformatieblad (SDS) aan bij de distributeur of detailhandelaar.
Gebruik bij het spuiten van materiaal op oliebasis buitenshuis of in een goed geventileerde ruimte met een toevoer van verse lucht.
Houd de spuitruimte goed geventileerd. Zorg ervoor dat er een goede toevoer van verse lucht door de ruimte stroomt.

1. Haal de stekker van de spuit uit het stopcontact om onbedoelde activering te voorkomen tijdens het loskoppelen van de spuitkop en turbine.

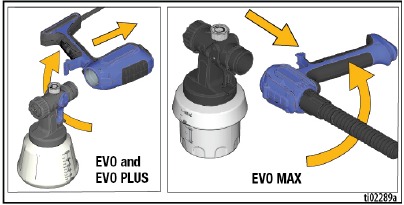

2. Koppel de spuitkop los van de turbine en de handgreep.
3. Om de spuitkop voor de en Plus los te koppelen, drukt u op het achterste lipje en draait u de turbine tegen de klok in. Trek de turbine recht naar achteren uit de spuitkop en zet deze opzij.
4. Om de handgreep voor de Max los te koppelen van de spuitkop, drukt u op het vergrendellipje en draait u de handgreep tegen de klok in. Trek de handgreep recht naar achteren uit de spuitkop en zet deze opzij.

5. Vul de Cup (beker) bij volgens Setup.

Pauze tijdens het spuiten

Verf droogt snel en veroorzaakt verstoppingen in de spuit. Volg deze stappen telkens wanneer u het spuiten vijf minuten tot twee uur onderbreekt.

1. Haal het netsnoer uit het stopcontact.

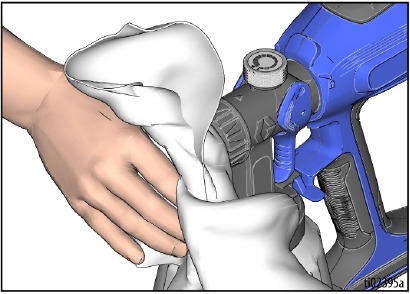

2. Veeg de voorkant van de spuit af met een natte doek voordat u het spuiten hervat.


Opruimen

Gebruik alleen materialen op water- of oliebasis (terpentine-type) met een vlampunt hoger dan 38°C (100°F). Gebruik geen materialen waarop "ONTVLAMBAAR" op de verpakking staat. Vraag voor meer informatie over uw materiaal een veiligheidsinformatieblad (SDS) aan bij de distributeur of detailhandelaar.
Reinig in een goed geventileerde ruimte. Zorg voor een goede toevoer van verse lucht in de ruimte.

Om ernstig letsel of schade aan de apparatuur te voorkomen, mag u de elektronica van de spuit niet blootstellen aan reinigingsvloeistoffen. Houd de spuit minstens 25 cm (10 inch) boven de rand van de container bij het reinigen

Vloeistofcompatibiliteit

Materialen op olie- of waterbasis
Als u materialen op waterbasis spuit, gebruik dan water om op te ruimen. Als u materialen op oliebasis spuit, gebruik dan niet-ontvlambare terpentine om op te ruimen.

• Schakelen tussen materialen op waterbasis en materialen op oliebasis kan verstoppingen in de spuit veroorzaken. Reinig de spuit altijd grondig met de juiste reinigingsvloeistof.
• Spoel de spuit door met niet-ontvlambare terpentine voordat u materialen op oliebasis gebruikt.

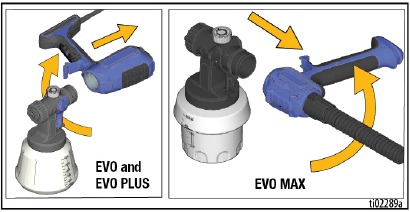

Het product reinigen

Het correct reinigen van uw spuit, na elke spuitklus, is van het grootste belang! Goed onderhoud helpt uw verfspuit lang mee te gaan en probleemloos voor u te werken.

1. Haal de stekker uit het stopcontact.

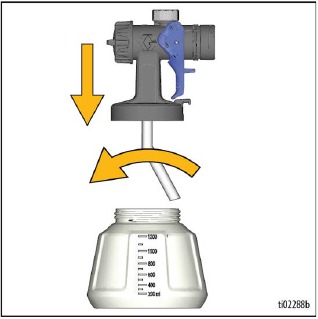

2. Verwijder de turbine (handgreep bij gebruik van de EVO Max) van de spuitkop.

3. Schroef de beker van de spuitkop.

4. Giet overtollig materiaal terug in het blik. Reinig de beker met warm water.


De spuitkop reinigen

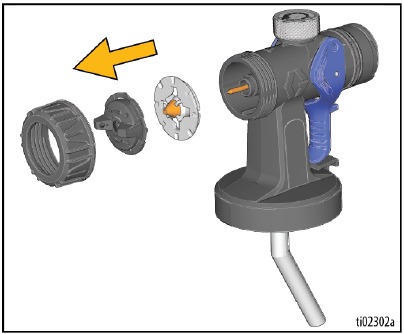

1. Schroef de verbindingsmoer van de spuitkop. Verwijder de luchtkap en het mondstuk en leg ze opzij.

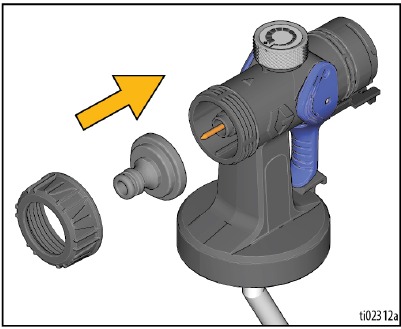

2. Bevestig de Power Flush-adapter aan de spuitkop. Schroef de verbindingsmoer terug op de spuitkop.

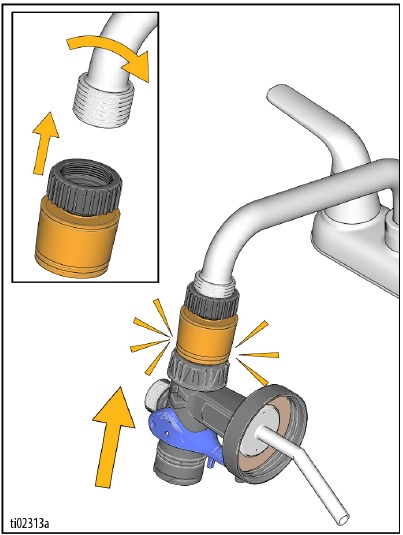

3. Bevestig de Power Flush-adapter aan een kraan of tuinslang. Lijn de spuitkop uit met de meegeleverde Power Flush-adapter en duw tot deze vastklikt.

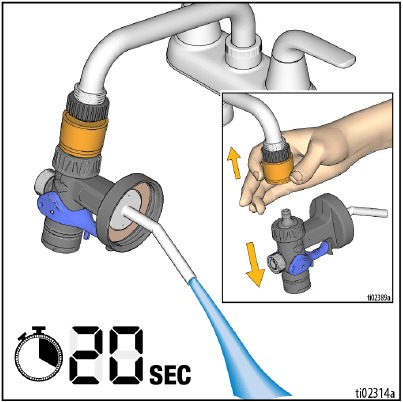

4. Zodra deze is geïnstalleerd, zet u het water aan en laat u het 20 seconden lopen of totdat het water helder is.

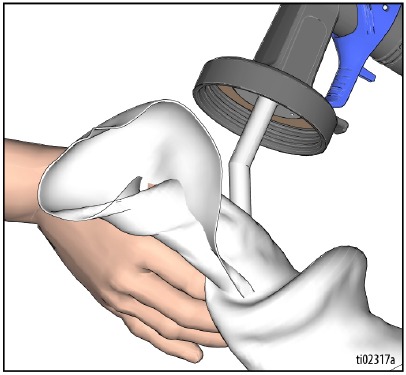

5. Zet het water uit en maak de spuitkop los van de Power Flush-adapter door aan de kraag van de adapter te trekken.
6. Veeg de aanzuigbuis af met een natte doek.

7. Bewaar de spuit met de spuitkop verwijderd van de beker om ervoor te zorgen dat alle onderdelen droog zijn.

Mondstuk en luchtkap reinigen

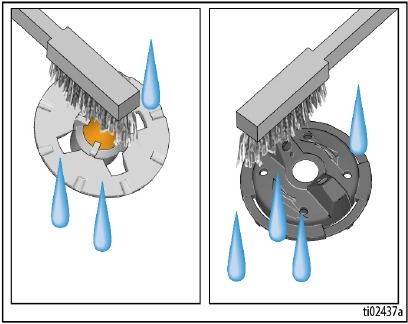

1. Schrob met de meegeleverde reinigingsborstel de mondstukken en de luchtkap met warm water totdat ze vrij zijn van materiaal.
2. Als de luchtkap bedekt is met overspray, gebruik dan de meegeleverde reinigingsborstel om het ongewenste materiaal te verwijderen.


LET OP
Het niet reinigen van het mondstuk en de luchtkap na elk gebruik kan operationele problemen veroorzaken.

Reparatie

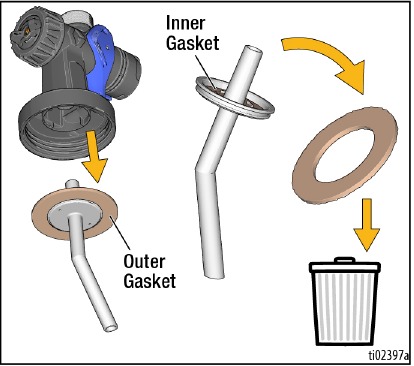

De buitenste pakking vervangen

1. Haal de stekker uit het stopcontact.

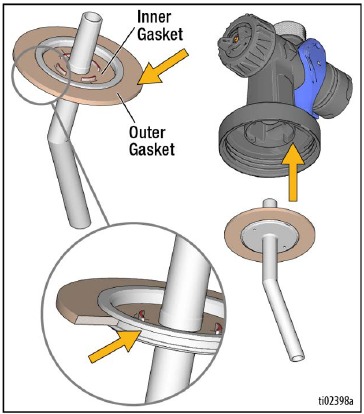

2. Begin met een schone spuitkop, zie Het product reinigen. Verwijder de aanzuigbuis uit de spuitkop.

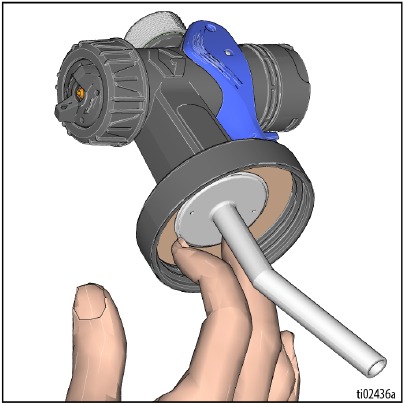

3. Verwijder de beschadigde buitenste pakking en gooi deze op de juiste manier weg.

4. Plaats de nieuwe buitenste pakking over de bovenkant van de aanzuigbuis zodat deze gecentreerd is. Duw de binnenrand van de pakking in het kanaal. Rol de pakking zodat deze volledig in het kanaal zit.

5. Plaats de aanzuigbuis terug in de spuitkop. Zodra de aanzuigbuis weer op zijn plaats zit. Duw de pakking voorzichtig met een vinger terug op zijn plaats.

6. Volg Instelling en begin met spuiten.

De binnenste pakking vervangen

1. Haal de stekker uit het stopcontact.

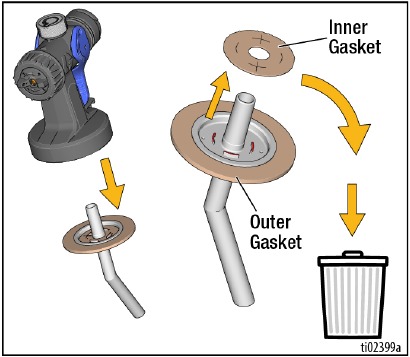

2. Begin met een schone spuitkop, zie Het product reinigen. Verwijder de aanzuigbuis uit de spuitkop.
3. Verwijder de beschadigde binnenste pakking en gooi deze op de juiste manier weg.

4. Schuif de nieuwe binnenste pakking over de bovenkant van de aanzuigbuis en duw deze omlaag totdat deze in de uitsparing zit.

5. Volg stappen 3-4 in De buitenste pakking vervangen.

Opslag

LET OP
Als u de spuit niet op de juiste manier opslaat, leidt dit de volgende keer dat u spuit tot operationele problemen.

• Bewaar de spuit niet vol water.
• Laat geen water in de spuit bevriezen.
• Bewaar de spuit binnenshuis op een koele, droge plaats.
• Bewaar de spuit nooit met materiaal in de spuit of beker.

1. Reinig de spuit en de bekerconstructie. Zie Opruimen.
2. Laat bij het opbergen van de spuit de spuitkop los van de beker om onderdelen te laten drogen.

Probleemoplossing

Controleer alles in deze tabel voor probleemoplossing voordat u de spuit naar een erkend servicecentrum brengt.

VRAGEN?
888-541-9788
graco.com/HomeownerSupport

Probleem	Oorzaak	Oplossing
De spuit maakt geluid, maar er wordt geen materiaal gespoten wanneer de trekker wordt overgehaald	Het mondstuk is verstopt	Zie Het mondstuk vrijmaken.
	De aanzuigbuis is verstopt	Verwijder de beker van de spuitkop en volg Opruimen.
	De beker zit niet vast	Zorg ervoor dat de beker goed vastzit. Als de beker niet goed vastzit, kan er geen druk worden opgebouwd die nodig is om te spuiten.
	Er zit geen of weinig materiaal in de beker	Vul de beker bij. Zie, Beker bijvullen.
	De pakkingen van de beker zijn beschadigd	Zie, Opruimen.
Materiaal lekt	Materiaalophoping op de luchtkap en het mondstuk	Het mondstuk vrijmaken.
	De beker zit niet vast	Zorg ervoor dat de beker goed vastzit. Als de beker niet goed vastzit, kan er verf in de schroefdraad lekken.
	Het mondstuk zit los	Zorg ervoor dat de verbindingsmoer goed vastzit. Als de verbindingsmoer niet goed vastzit, lekt er verf achter het mondstuk.
Het spuitpatroon druppelt/zakt door	De bediener beweegt te langzaam tijdens het spuiten	Beweeg de spuit sneller tijdens het spuiten.
	De spuit bevindt zich te dicht bij het doeloppervlak	Beweeg de spuit weg van het oppervlak. Zie Spuiten.
	De trekker ingedrukt houden tijdens het veranderen van de spuitrichting	Laat de trekker los bij het veranderen van de richting. Zie Spuiten.
	De materiaalstroom is te hoog ingesteld	Verminder de stroom totdat het gewenste patroon is bereikt of verklein de mondstukmaat om het gewenste patroon te bereiken. Zie Spuiten.
Het spuitpatroon pulseert	Het materiaal in de beker raakt op	Zie, Beker bijvullen.
Het spuitpatroon is erg licht en vlekkerig	De bediener beweegt te snel	Vertraag de bewegingssnelheid.
	Het mondstuk is verstopt	Verhoog de stroom met de stroomregelaar.
	De materiaalstroom is te laag ingesteld	Vergroot de mondstukmaat, zie Spuitmondstuk.

Technische specificaties

❖ Schade aan plastic onderdelen kan optreden als er een impact optreedt bij lage temperaturen.
✓ Veranderingen in de verfviscositeit bij zeer lage of zeer hoge temperaturen kunnen de spuitprestaties beïnvloeden.

California Proposition 65
INWONERS VAN CALIFORNIË
Kanker en schade aan de voortplanting – www.P65warnings.ca.gov.

Algemene waarschuwingen

De volgende waarschuwingen zijn van toepassing in deze handleiding. Lees, begrijp en volg de waarschuwingen voordat u deze apparatuur gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot ernstig letsel.

BRAND- EN EXPLOSIEGEVAAR
Ontvlambare dampen, zoals oplosmiddel- en verfdampen, in de werkruimte kunnen ontbranden of exploderen. Om brand en explosies te helpen voorkomen:

• Spuit of reinig niet met materialen met een vlampunt lager dan 38 °C (100 °F). Gebruik alleen niet-ontvlambare materialen of materialen op waterbasis, of niet-ontvlambare verfverdunners. Vraag voor volledige informatie over uw materiaal de veiligheidsinformatiebladen (VIB's) aan bij de materiaaldistributeur of -verkoper.

• Spuit geen brandbare materialen in de buurt van een open vlam of ontstekingsbronnen zoals sigaretten, motoren en elektrische apparatuur.

• Controleer of alle containers en opvangsystemen geaard zijn om statische ontlading te voorkomen. Gebruik geen emmerliners tenzij ze antistatisch of geleidend zijn.

• Stop de werking onmiddellijk als er statische vonken optreden of als u een schok voelt. Gebruik de apparatuur niet totdat u het probleem hebt vastgesteld en verholpen.
• Gebruik geen verf of oplosmiddel dat gehalogeneerde koolwaterstoffen bevat.
• Houd de spuitruimte goed geventileerd. Zorg voor een goede aanvoer van frisse lucht door de ruimte.

• De spuit genereert vonken. Houd de pompassemblage goed geventileerd bij het spuiten, spoelen, reinigen of onderhouden.
• Rook niet in de spuitruimte en spuit niet waar vonken of vlammen aanwezig zijn.
• Bedien geen lichtschakelaars, motoren of soortgelijke vonkproducerende producten in de spuitruimte.
• Houd de ruimte schoon en vrij van verf- of oplosmiddelcontainers, vodden en andere brandbare materialen.
• Ken de inhoud van de te spuiten verven en oplosmiddelen. Lees alle veiligheidsinformatiebladen (VIB's) en containeretiketten die bij de verven en oplosmiddelen worden geleverd. Volg de veiligheidsinstructies van de verf- en oplosmiddelfabrikant.
• Houd een werkende brandblusser in de werkruimte

ELEKTRISCHE SCHOKGEVAAR
Onjuiste installatie of gebruik van het systeem kan elektrische schokken veroorzaken.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.
• Niet blootstellen aan regen. Binnen opslaan

GEVAAR VOOR MISBRUIK VAN APPARATUUR
Misbruik kan leiden tot de dood of ernstig letsel.

• Draag altijd geschikte handschoenen, oogbescherming en een ademhalingsmasker of masker tijdens het schilderen.
• Niet bedienen of spuiten in de buurt van kinderen. Houd kinderen te allen tijde uit de buurt van de apparatuur.
• Reik niet te ver en ga niet op een onstabiele ondergrond staan. Houd te allen tijde een goede voet en evenwicht.
• Blijf alert en let op wat u doet.
• Bedien het apparaat niet als u moe bent of onder invloed bent van drugs of alcohol.
• Gebruik de slang niet als een sterkte-element om de apparatuur te trekken of op te tillen.
• Wijzig of modificeer de apparatuur niet. Wijzigingen of modificaties kunnen de goedkeuringen van de instanties ongeldig maken en veiligheidsrisico's creëren.
• Zorg ervoor dat alle apparatuur is beoordeeld en goedgekeurd voor de omgeving waarin u deze gebruikt.

GEVAAR VOOR GIFTIGE VLOEISTOFFEN OF DAMPEN
Giftige vloeistoffen of dampen kunnen ernstig letsel of de dood veroorzaken als ze in de ogen of op de huid worden gespat, worden ingeademd of worden ingeslikt.

• Lees de veiligheidsinformatiebladen (VIB's) om de specifieke gevaren te kennen van de vloeistoffen die u gebruikt.
• Bewaar gevaarlijke vloeistoffen in goedgekeurde containers en voer ze af volgens de toepasselijke richtlijnen

PERSOONLIJKE BESCHERMINGSMIDDELEN
Draag geschikte beschermende uitrusting in de werkruimte om ernstig letsel te helpen voorkomen, waaronder oogletsel, gehoorverlies, inademing van giftige dampen en brandwonden. Beschermende uitrusting omvat, maar is niet beperkt tot:

• Beschermende brillen en gehoorbescherming.
• Ademhalingsmaskers, beschermende kleding en handschoenen zoals aanbevolen door de fabrikant van vloeistoffen en oplosmiddelen

Beperkte garantie van Graco

Om een door Graco geautoriseerd servicecentrum te vinden, kunt u bellen met 1-888-541-9788 of ons online bezoeken op www.graco.com. Als het geclaimde defect wordt geverifieerd, zal Graco het product gratis repareren of vervangen.

Voor de meest recente informatie over Graco-producten, gaat u naar www.graco.com.
OM EEN BESTELLING TE PLAATSEN, neemt u contact op met uw Graco-distributeur of belt u 1-888-541-9788 om de dichtstbijzijnde distributeur te vinden.

Hoofdkantoor Graco: Minneapolis
Internationale vestigingen: België, China, Japan, Korea
GRACO INC. EN DOCHTERONDERNEMINGEN • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • VS
www.graco.com

Referenties

• Opleidingscentrum | Graco
• http://www.p65warnings.ca.gov
• Graco Inc.
• Graco-producten en -ondersteuning voor huiseigenaren
• Reparatiehandleidingen en vervangingsonderdelen voor Magnum en Truecoat | Graco
• Ondersteuning voor apparatuur voor huiseigenaren – Productlijnen Magnum, Truecoat | Graco

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Graco EVO, EVO Plus / Max, 27F400, 27F401, 27F402 Handleiding

Beschikbare talen
