EINHELL TC-TC 618 Handleiding

Symbolen

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag oorbeschermers. Het lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademhalingsmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit voor het bewerken van materialen die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Risico op letsel door snijden

Gesegmenteerde diamantslijpschijven mogen niet worden gebruikt

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsvoorschriften.

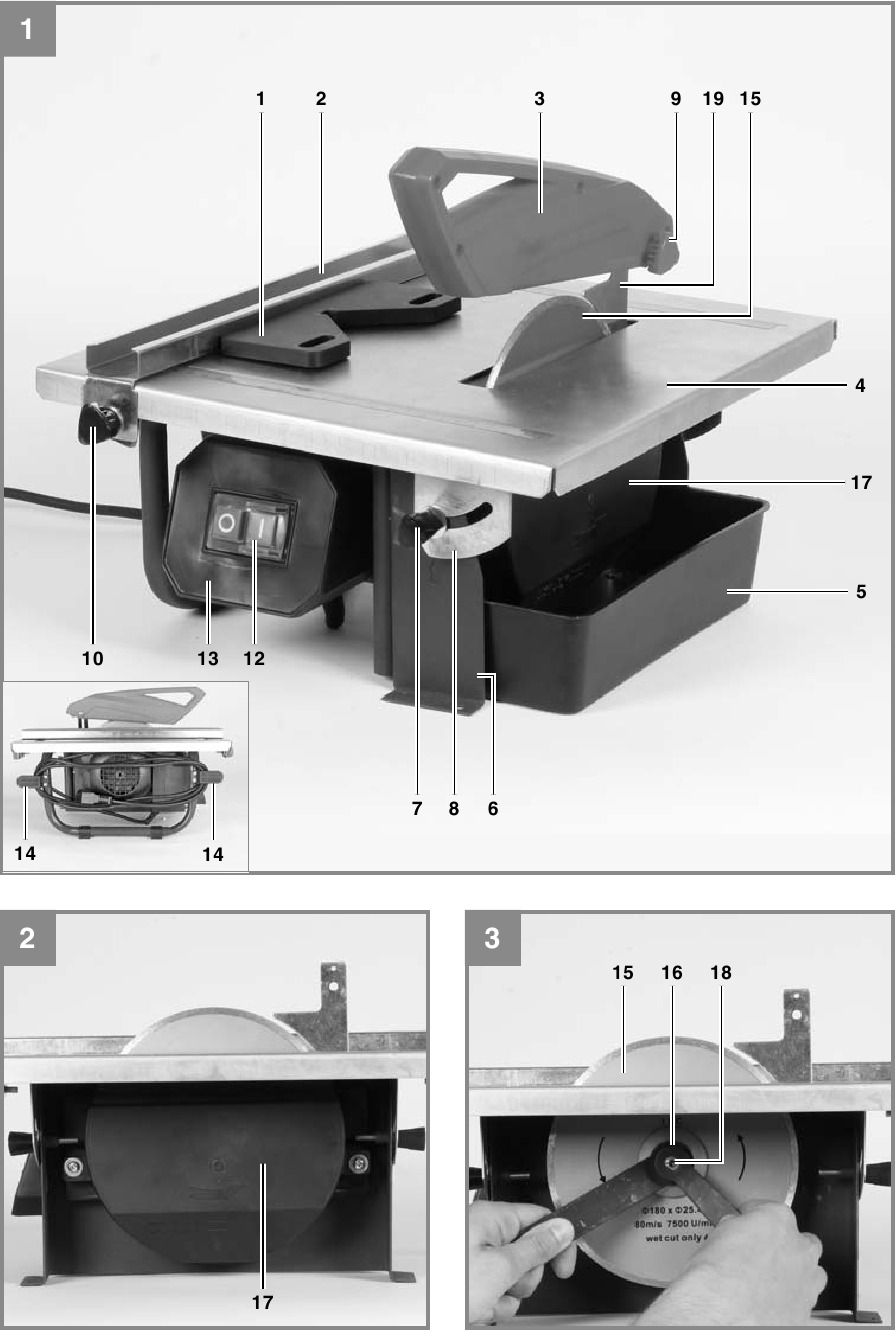

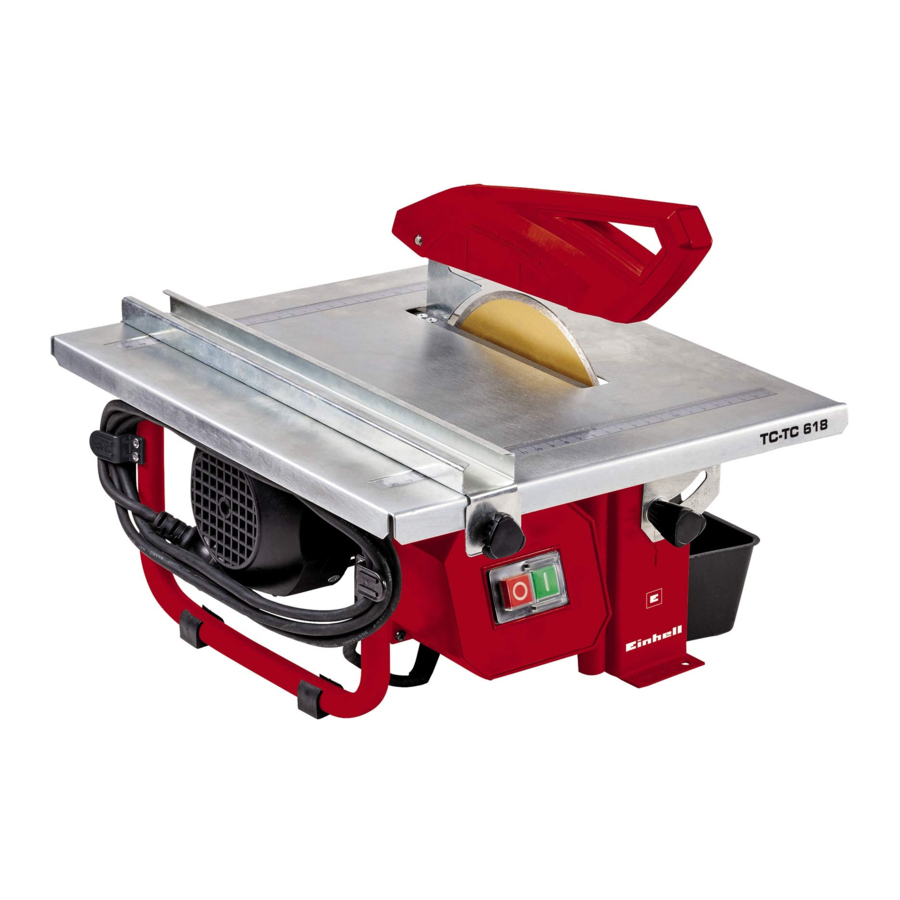

Indeling en meegeleverde artikelen

Indeling

1. Verstekstop
2. Parallelle stop
3. Wielbescherming
4. Snijtafel
5. Waterbak
6. Behuizing
7. Gekartelde schroef voor het instellen van de hoek
8. Schaal voor versteksnede
9. Gekartelde schroef
10. Duimschroef
11. Houder voor splitter
12. Aan/uit-schakelaar
13. Schakelaarbehuizing
14. Kabelhouder
15. Diamantslijpschijf
16. Buitenflens
17. Zijklep
18. Moer
19. Splitter
20. Bevestigingsschroeven voor splitterhouder

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u de aankoop heeft gedaan, en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele bedieningsinstructies
• Veiligheidsinstructies

Technische gegevens

Een belastingfactor van S2 10 min (intermitterende periodieke belasting) betekent dat u de motor continu op zijn nominale vermogensniveau (600 W) mag laten draaien gedurende niet langer dan de tijd die is aangegeven op het specificatielabel (10 minuten AAN-periode). Als u deze tijdslimiet niet in acht neemt, zal de motor oververhit raken. Tijdens de UIT-periode koelt de motor weer af tot zijn starttemperatuur.

Stationair toerental

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.
De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.
De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet op de juiste manier wordt geleid en onderhouden.

Lees de bedieningsinstructies aandachtig door en neem de verstrekte informatie in acht. Het is belangrijk om deze instructies te raadplegen om vertrouwd te raken met de apparatuur, het juiste gebruik ervan en de veiligheidsvoorschriften.

Om veiligheidsredenen mag de tegelsnijmachine niet worden gebruikt door kinderen, jongeren onder de 16 jaar of andere personen die niet bekend zijn met deze bedieningsinstructies.

• Draagbare tegelsnijmachine voor middelgrote tegels.
• Snijden met de diamantslijpschijf.
• Het maken van versteksneden met het kantelbare werkoppervlak (max. 45 graden).
• Wielkoeling met water.
• Aanslagrail en hoekaanslag.
• Uitneembare bak als koelwaterreservoir. (De machine moet worden opgetild om de bak te kunnen verwijderen.
• Als de slijpschijf vastloopt, schakel dan de apparatuur uit en ontkoppel deze van de stroomvoorziening; pas dan mag u het werkstuk verwijderen

Beoogd gebruik

De tegelsnijmachine is ontworpen voor het standaard snijden van kleine en middelgrote tegels (geglazuurde tegels, keramische tegels of soortgelijke) die passen binnen de afmetingen van de machine. Hij mag nooit worden gebruikt voor het snijden van hout of metaal. De machine mag uitsluitend worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade en/of letsel van welke aard dan ook die voortvloeien uit dergelijk misbruik. De machine mag alleen worden gebruikt met geschikte doorslijpschijven. Er mogen nooit zaagbladen worden gebruikt. Het naleven van de veiligheidsinstructies, de montage-instructies en adviezen en instructies over de bediening in de bedieningsinstructies valt ook onder de voorwaarden van het beoogde gebruik. Alle personen die de apparatuur gebruiken en onderhouden, moeten bekend zijn met deze handleiding en moeten op de hoogte zijn van de potentiële gevaren van de machine. Daarnaast is strikte naleving van de in uw regio geldende voorschriften ter voorkoming van ongevallen, evenals alle andere algemene regels van gezondheid en veiligheid op het werk, van het grootste belang. De aansprakelijkheid van de fabrikant vervalt indien de machine op enigerlei wijze wordt gewijzigd en de fabrikant aanvaardt derhalve geen aansprakelijkheid voor schade die voortvloeit uit wijzigingen. Zelfs wanneer de apparatuur wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren te elimineren. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van de machine:

• Contact met de diamantslijpschijf waar deze niet is afgedekt.
• Contact met de diamantslijpschijf terwijl deze draait.
• Defecte diamantpunten die van de slijpschijf afvliegen.
• Terugslag van werkstukken en delen van werkstukken als gevolg van onjuiste behandeling.
• Gehoorbeschadiging als er geen oorkappen worden gebruikt wanneer dat nodig is.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Voordat u de apparatuur start

• De machine moet zo worden opgesteld dat deze stevig kan staan, bijvoorbeeld op een werkbank, of deze moet aan een sterke basis worden vastgeschroefd.
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn gemonteerd voordat de machine wordt ingeschakeld.
• Het moet mogelijk zijn dat de diamantschijf vrij kan draaien.
• Voordat u de AAN/UIT-schakelaar (ON/OFF) bedient, moet u ervoor zorgen dat de diamantschijf correct is gemonteerd en dat de bewegende delen van de machine soepel lopen.
• Voordat u de machine op het stroomnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met die van uw elektriciteitsnet.
• Controleer voordat u de machine gebruikt alle onderdelen op beschadigingen en vervang alle beschadigde onderdelen. Volg bij het vervangen van onderdelen of accessoires altijd zorgvuldig de instructies in deze handleiding.
• Voor optimale prestaties en maximale veiligheid moet u de machine te allen tijde schoonhouden.
• Controleer de machinekabel regelmatig.
• Controleer tijdens het draaien van de machine de slijtdelen en de bevestigingen van onderdelen die mogelijk los zijn geraakt en controleer of alle
• Let op! De tegelsnijmachine is ontworpen voor gebruik met water.
• Controleer of het waterniveau hoog genoeg is om het diamantgedeelte van de schijf te bedekken elke keer voordat u met een snijbewerking begint en blijf dit controleren tijdens het snijden. Vul het koelwater direct in de bak.

De diamantslijpschijf vervangen

Om de schijf te vervangen wanneer deze versleten is, gaat u als volgt te werk:
(Afb. 2/3)

• Trek eerst de stekker uit het stopcontact.
• Haal de waterbak (5) eruit.
• Verwijder de zijafdekking (17).
• Breng een 8 mm tegenhouder aan om de motoras te blokkeren.
• Draai de borgmoer (18) op de schijfflens (16) los met een 19 mm steeksleutel.
• Reinig de schijfflens grondig zodra de schijf is verwijderd.
• Haal de versleten diamantslijpschijf (15) eruit en plaats de nieuwe op de flens, plaats vervolgens de buitenste flens (16) en draai deze vast met de moer (18).
• Bevestig de zijafdekking (17) weer.
• Controleer of de diamantschijf in de juiste richting draait!

De bovenste schijfkap aanpassen

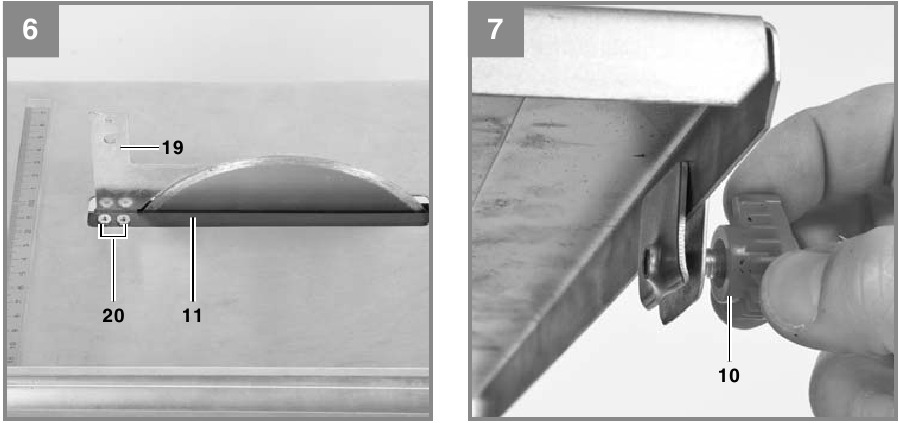

(Afb. 1/6)

• Steek de splitter (19) van bovenaf door de tafel en in de houder (11) en zet vast met de schroeven (20).
• Verplaats de schijfkap naar ongeveer 5 mm boven de tegel die u wilt snijden. Vergrendel de schijfkap (3) in positie met de kartelschroef (9) zoals weergegeven in Afb. 1.
• Let op! De machine is uitgerust met een slijpschijf met een niet-gesegmenteerde rand.

Bediening

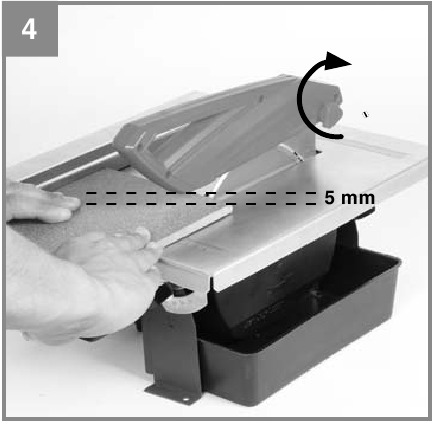

Gelijkmatig snijden

(Afb. 1/4/7)

• Stel de snijbreedte in met de parallelle aanslag (2) en vergrendel deze in positie met de duimschroeven (10). De breedte van het werkstuk kan op de schaal worden afgelezen.
• Afb. 4 toont de juiste positie voor uw handen tijdens het gelijkmatig snijden. De voeding mag de snijcapaciteit van de schijf niet overschrijden. Dit is om ervoor te zorgen dat er geen materiaal loskomt, omdat dit ongelukken of letsel kan veroorzaken.

Let op! Houd het waterniveau constant in de gaten

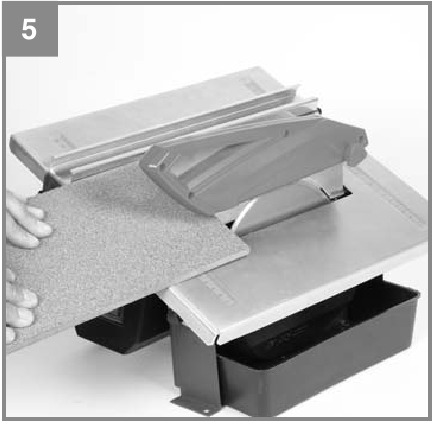

45°-versteksneden maken (jolly sneden)

(Afb. 1/5)

• Plaats de tafel zoals weergegeven in Afb. 5 en vergrendel deze in positie met de handgrepen (7). Plaats de tegel met de geglazuurde kant op het werkoppervlak en zorg ervoor dat de diamantschijf het glazuur op de tegel niet raakt. Corrigeer indien nodig de snijgeleidingspositie.
• Afb. 5 toont de juiste positie voor uw handen tijdens het versteksnijden tot 45°. De rechterhand houdt het werkstuk in contact met de diamantschijf, terwijl de linkerhand het werkstuk naar voren duwt. De voeding mag de snijcapaciteit van de schijf niet overschrijden. Dit is om ervoor te zorgen dat er geen materiaal loskomt, omdat dit ongelukken of letsel kan veroorzaken.

Aan/uit-schakelaar

(Afb. 1)

• Om in te schakelen, drukt u op de „I" op de Aan/uit-schakelaar (On/Off switch) (12).
• Om uit te schakelen, drukt u op de „0" op de Aan/uit-schakelaar (On/Off switch) (12).

De voedingskabel vervangen

Als de voedingskabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas hem af met perslucht bij lage druk.
• We raden aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel Ga voor onze meest recente prijzen en informatie naar www.isc-gmbh.info

Tip! Voor goede resultaten raden we hoogwaardige accessoires aan van !
www.kwb.eu
welcome@kwb.eu

Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Transport

Als u de apparatuur naar een andere plaats wilt verplaatsen, koppelt u de apparatuur los van de stroomvoorziening en stelt u deze op in de nieuwe positie waarin u hem wilt gebruiken.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs worden genoemd, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!
Registreer het probleem in geval van defecten of fouten op internet via www.isc-gmbh.info. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u voorafgaand aan het defect iets opgemerkt (symptoom of defect)?
• Welke storing heeft de apparatuur volgens u (belangrijkste symptoom)? Beschrijf deze storing.
