Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie vindt u in de bijgevoegde brochure.

Lees alle veiligheidsvoorschriften en aanwijzingen. Fouten bij het naleven van de veiligheidsvoorschriften en aanwijzingen kunnen een elektrische schok, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen goed voor toekomstig gebruik.

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag gehoorbescherming. Het geluid kan gehoorschade veroorzaken.

Draag een ademmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan, of splinters, schilfers en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Risico op letsel door snijden

Gesegmenteerde diamantslijpschijven mogen niet worden gebruikt

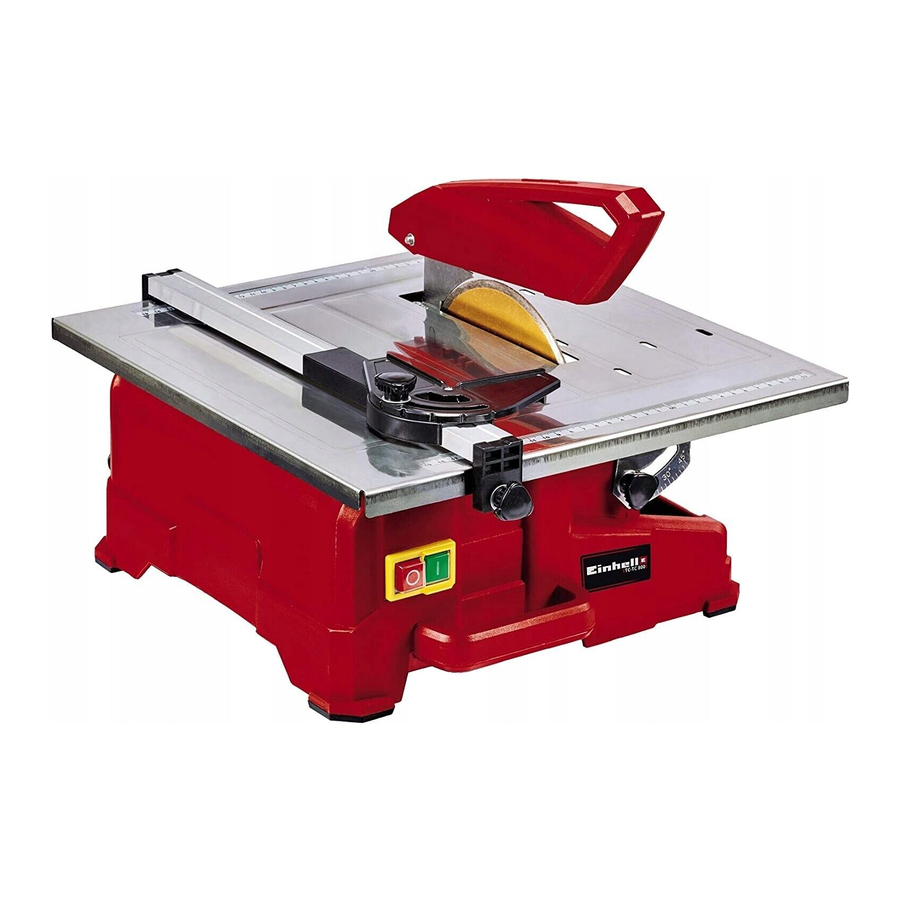

Indeling en meegeleverde artikelen

Indeling

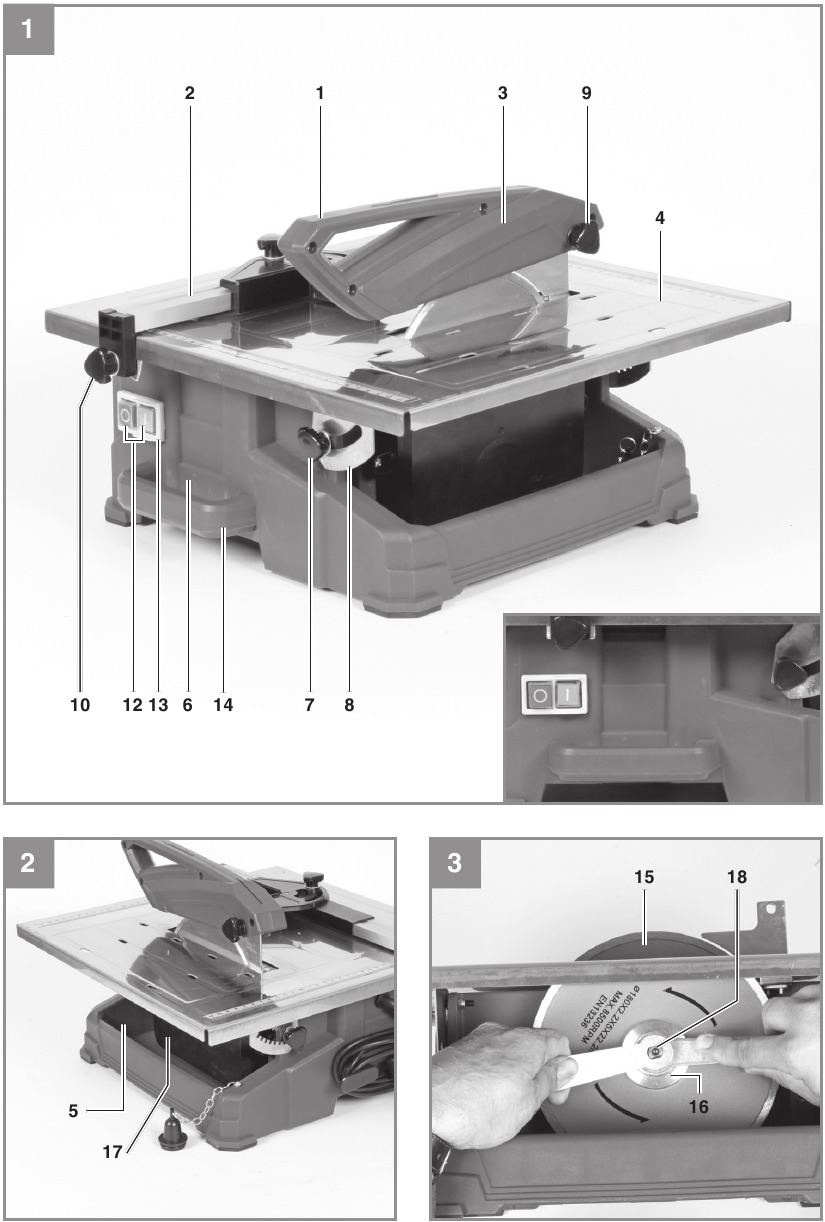

1. Hoekaanslag
2. Parallelle aanslag
3. Wielbeschermer
4. Snijtafel
5. Waterbak
6. Behuizing
7. Gekartelde schroef voor het instellen van de hoek
8. Schaal voor versteksnede
9. Gekartelde schroef voor snijwielbeschermer
10. Duimschroef voor parallelle aanslag
11. Houder voor splitter
12. Aan/uit-schakelaar
13. Schakelaarhuis
14. Draagbeugel
15. Diamantslijpschijf
16. Buitenflens
17. Zijdeksel
18. Moer
19. Splitter
20. Bevestigingsschroeven voor splitterhouder

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele bedieningsinstructies
• Veiligheidsinstructies

Technische gegevens

Een belastingfactor van S2 10 min (intermitterende periodieke belasting) betekent dat u de motor continu op zijn nominale vermogensniveau (800 W) mag laten draaien gedurende niet langer dan de tijd die op het specificatielabel is aangegeven (10 minuten AAN-periode). Als u zich niet aan deze tijdslimiet houdt, zal de motor oververhit raken. Tijdens de UIT-periode koelt de motor weer af tot zijn begintemperatuur.

Stationair toerental

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat onderhouden wanneer dat nodig is.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde rest risico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-arm trillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Lees de bedieningsinstructies zorgvuldig door en neem de verstrekte informatie in acht. Het is belangrijk om deze instructies te raadplegen om vertrouwd te raken met de apparatuur, het juiste gebruik ervan en de veiligheidsvoorschriften.

Om veiligheidsredenen mag de tegelsnijmachine niet worden gebruikt door kinderen, jongeren onder de 16 jaar of andere personen die niet bekend zijn met deze bedieningsinstructies.

Beoogd gebruik

De tegelsnijmachine is ontworpen voor het standaard snijden van kleine en middelgrote tegels (geglazuurde tegels, keramische tegels of vergelijkbare tegels) die door de afmetingen van de machine kunnen worden verwerkt. Hij mag nooit worden gebruikt voor het snijden van hout of metaal. De machine mag uitsluitend worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade en/of letsel van welke aard dan ook die voortvloeien uit dergelijk misbruik. De machine mag alleen worden bediend met geschikte doorslijpschijven. Er mogen nooit zaagbladen worden gebruikt. Naleving van de veiligheidsinstructies, de montage-instructies en de adviezen en instructies over de bediening in de bedieningsinstructies valt ook onder de voorwaarden van het beoogde gebruik. Alle personen die de apparatuur gebruiken en onderhouden, moeten op de hoogte zijn van deze handleiding en moeten worden geïnformeerd over de potentiële gevaren van de machine. Daarnaast is strikte naleving van de geldende ongevallenpreventievoorschriften in uw regio, evenals alle andere algemene regels voor gezondheid en veiligheid op het werk, noodzakelijk. De aansprakelijkheid van de fabrikant vervalt als de machine op enigerlei wijze wordt gewijzigd en de fabrikant aanvaardt daarom geen aansprakelijkheid voor schade die voortvloeit uit wijzigingen. Zelfs wanneer de apparatuur wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren te elimineren. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van de machine:

• Contact met de diamantslijpschijf waar deze niet is afgedekt.
• Contact met de diamantslijpschijf terwijl deze draait.
• Defecte diamantpunten die van de slijpschijf vliegen.
• Terugslag van werkstukken en delen van werkstukken als gevolg van onjuiste hantering.
• Gehoorbeschadiging als gehoorbeschermers niet naar behoefte worden gebruikt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Voordat u de apparatuur start

• De machine moet worden opgesteld waar deze stevig kan staan, bijvoorbeeld op een werkbank, of moet aan een stevige ondergrond worden vastgeschroefd.
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn aangebracht voordat de machine wordt ingeschakeld.
• Het moet mogelijk zijn voor de diamantschijf om vrij te draaien.
• Voordat u de AAN/UIT-schakelaar bedient, moet u ervoor zorgen dat de diamantschijf correct is gemonteerd en dat de bewegende delen van de machine soepel lopen.
• Voordat u de machine op de stroomvoorziening aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met die van uw elektriciteitsnet.
• Controleer voordat u de machine gebruikt alle onderdelen op beschadigingen en vervang alle beschadigde onderdelen. Volg bij het vervangen van onderdelen of accessoires altijd zorgvuldig de instructies in deze handleiding.
• Houd de machine te allen tijde schoon voor optimale prestaties en maximale veiligheid.
• Controleer de machinekabel regelmatig.
• Controleer tijdens het draaien van de machine de slijtdelen en de bevestigingen van onderdelen die mogelijk los zijn geraakt en controleer of alle accessoires correct zijn gemonteerd.
• Let op! De tegelsnijmachine is ontworpen voor gebruik met water.
• Controleer elke keer voordat u begint met snijden of het waterniveau hoog genoeg is om het diamantgedeelte van de schijf te bedekken en blijf het ook tijdens het snijden controleren. Vul/vul het koelwater rechtstreeks in de trog.

Montage

(Afb. 1/9)

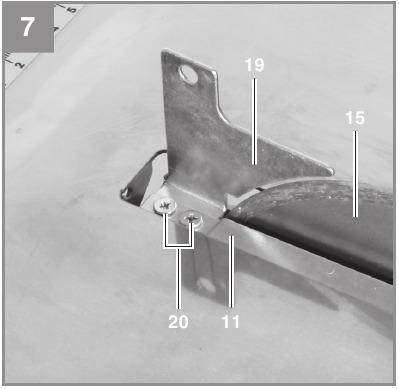

Monteer de apparatuur zoals weergegeven in afbeeldingen 1/2/3/7/9.

De diamantslijpschijf vervangen

(Afb. 2/3)
Om de schijf te vervangen wanneer deze versleten is, gaat u als volgt te werk:

• Trek eerst de stekker uit het stopcontact.
• Verwijder de zijafdekking (17).
• Breng een 8 mm tegenhouder aan om de motoras te blokkeren.
• Draai de borgmoer (18) op de schijfflens (16) los met een 19 mm sleutel.
• Reinig de schijfflens grondig zodra de schijf is verwijderd.
• Monteer de nieuwe diamantslijpschijf op de gereinigde flens, plaats de buitenste flens (16) en draai deze vast met de moer (18).
• Maak de zijafdekking (17) weer vast.

Controleer of de diamantschijf in de juiste richting draait!

De bovenste schijfkap aanpassen

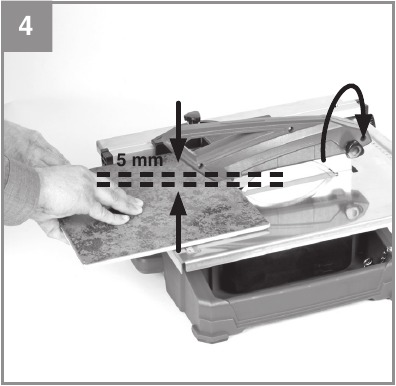

• Verplaats de schijfkap naar ongeveer 5 mm boven de tegel die u wilt snijden. Vergrendel de schijfkap (3) in positie met de kartelschroef (9) zoals weergegeven in Afb. 1.
• Let op! De machine is uitgerust met een slijpschijf met een niet-gesegmenteerde rand.

Het koelwaterreservoir vullen

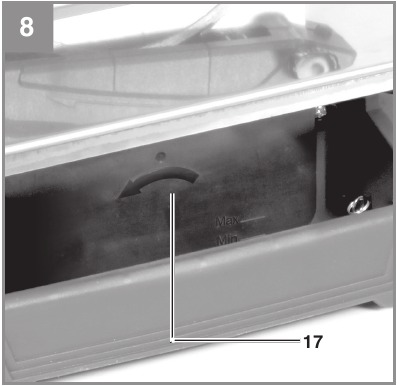

• Vul het reservoir tot aan de bijbehorende markeringen.


Bediening

Als de slijpschijf vast komt te zitten, schakel dan de apparatuur uit en koppel deze los van de stroomvoorziening; pas dan mag u het werkstuk verwijderen.

Gelijkmatig snijden

(Afb. 1/4)

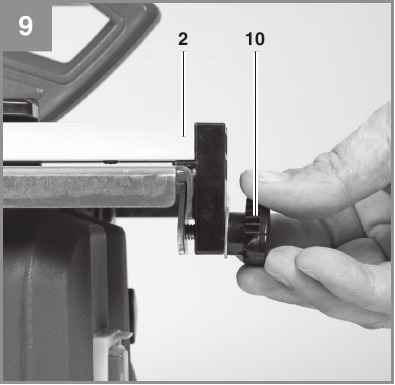

• Stel de snijbreedte in met de parallelgeleider (2) en vergrendel deze in positie met de duimschroeven (10). De breedte van het werkstuk kan worden afgelezen op de schaal.
• Gebruik voor diagonale sneden (45°) de hoekaanslag (1).

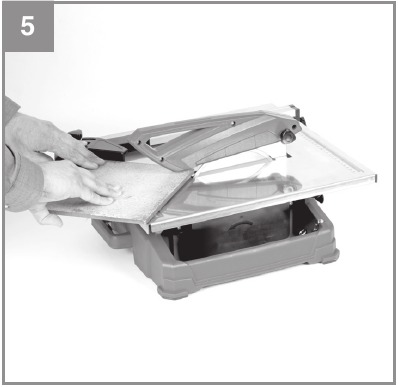

• Afb. 4 toont de juiste positie voor uw handen tijdens het gelijkmatig snijden. De aanvoersnelheid mag de snijcapaciteit van de schijf niet overschrijden. Dit is om ervoor te zorgen dat er geen materiaal loskomt, omdat dit ongelukken of letsel kan veroorzaken.

Let op! Houd het waterniveau constant in de gaten

45° versteksneden maken (jolly cuts)

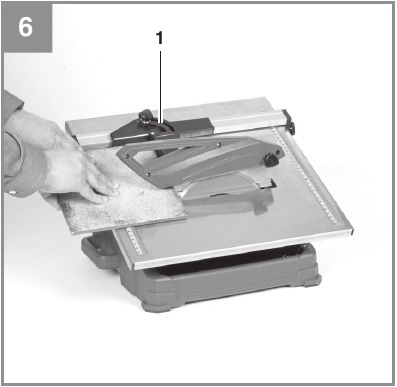

• Plaats de tafel zoals weergegeven in Afb. 6 en vergrendel deze in positie met de handgrepen (7). Plaats de tegel met de geglazuurde kant op het werkoppervlak en zorg ervoor dat de diamantschijf het glazuur op de tegel niet raakt. Corrigeer indien nodig de snijgeleidingspositie.
• Afb. 6 toont de juiste positie voor uw handen tijdens het versteksnijden tot 45°. De rechterhand houdt het werkstuk in contact met de diamantschijf, terwijl de linkerhand het werkstuk naar voren duwt. De aanvoersnelheid mag de snijcapaciteit van de schijf niet overschrijden. Dit is om ervoor te zorgen dat er geen materiaal loskomt, omdat dit ongelukken of letsel kan veroorzaken.

Aan/uit-schakelaar

(Afb. 1)

• Om in te schakelen, drukt u op de „I" op de Aan/uit-schakelaar (12).
• Om uit te schakelen, drukt u op de „0" op de Aan/uit-schakelaar (12).

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, de klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze schoon met perslucht bij lage druk.
• We raden aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Voor onze meest recente prijzen en informatie kunt u naar www.isc-gmbh.info gaan

Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Transport

Als u de apparatuur naar een andere plaats wilt verplaatsen, koppelt u de apparatuur los van de stroomvoorziening en plaatst u deze op de nieuwe positie waar u hem wilt gebruiken.

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiecertificaat worden genoemd en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!
Registreer bij defecten of storingen het probleem op internet via www.isc-gmbh.info. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft de apparatuur helemaal niet gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het falen?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
  Beschrijf deze storing.

Referenties

• iSC Onlineshop

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL TC-TC 800 Handleiding

Beschikbare talen
