EINHELL TE-SV 18 Li Handleiding

Lay-out en meegeleverde onderdelen

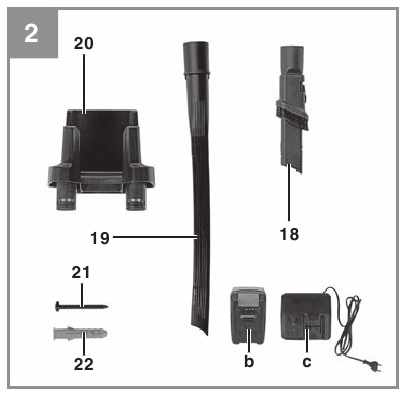

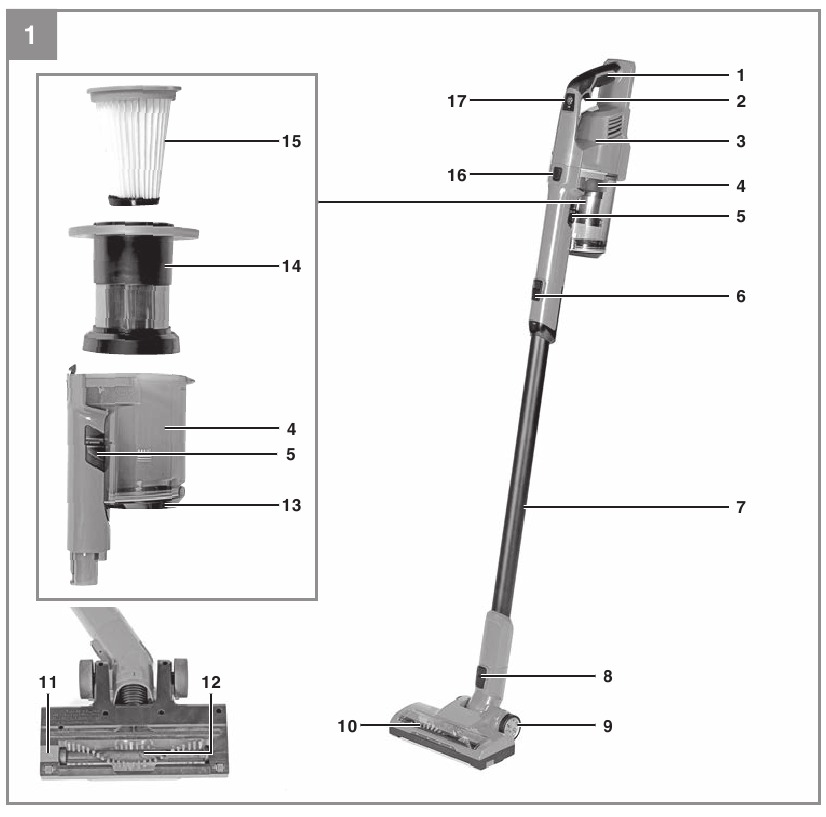

Lay-out (afb. 1-2)

1. Handgreep
2. Aan/uit-schakelaar
3. Kop
4. Opvangbak
5. Ontgrendelknop voor klep van opvangbak
6. Ontgrendelknop voor zuigbuis
7. Zuigbuis
8. Ontgrendelknop voor motorborstel
9. Wiel
10. Motorborstel
11. Ontgrendelknop voor borstelrol
12. Borstelrol
13. Klep van opvangbak
14. Filterkooi
15. Filter
16. Ontgrendelknop voor apparaatkop
17. Schakelaar zuigkrachtinstelling
18. Spleet-/borstelmondstuk
19. Spleetmondstuk
20. Wandhouder
21. Schroef 5 x 42 mm
22. Plastic muurplug 8 mm

Meegeleverde onderdelen
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het artikel contact op met ons servicecentrum of het dichtstbijzijnde filiaal van de doe-het-zelfzaak waar u het artikel hebt gekocht en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de garantiebepalingen aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle onderdelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

Het apparaat is geschikt voor droogzuigen bij gebruik van het juiste filter. Het apparaat is uitsluitend ontworpen voor thuisgebruik en alleen voor huishoudelijke omgevingen. Het apparaat is niet geschikt voor het opzuigen van brandbare, explosieve of schadelijke stoffen.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Spanningstoevoer naar motor 18 V DC

Volume tank: 0,6 l

Gewicht (zonder batterij): 1,8 kg

Voordat u het apparaat start

Het apparaat monteren

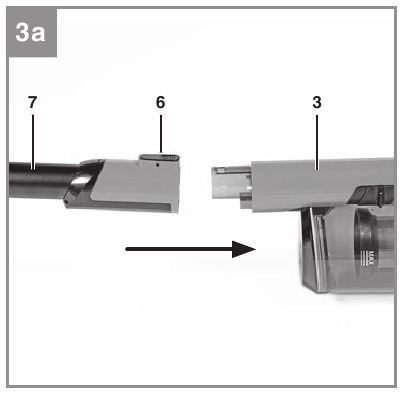

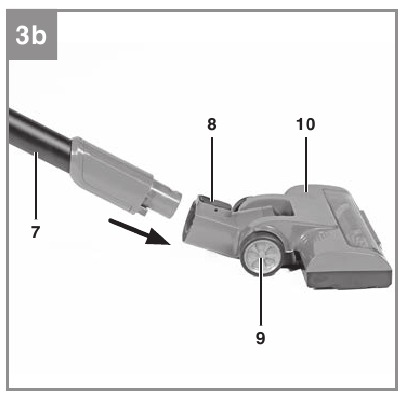

(Afb. 3a-3b)


Steek de apparaatkop (3) en de motorborstel (10) op de zuigbuis (7) tot ze met een klik vastklikken. De motorborstel (10), het spleet-/borstelmondstuk (18) en het spleetmondstuk (19) kunnen rechtstreeks op de apparaatkop of op de zuigbuis worden gemonteerd.

Zorg ervoor dat er niets bekneld raakt tussen de apparaataansluitingen.

De filters plaatsen

Gebruik het apparaat nooit zonder filters! Zorg er altijd voor dat de filters goed vastzitten!

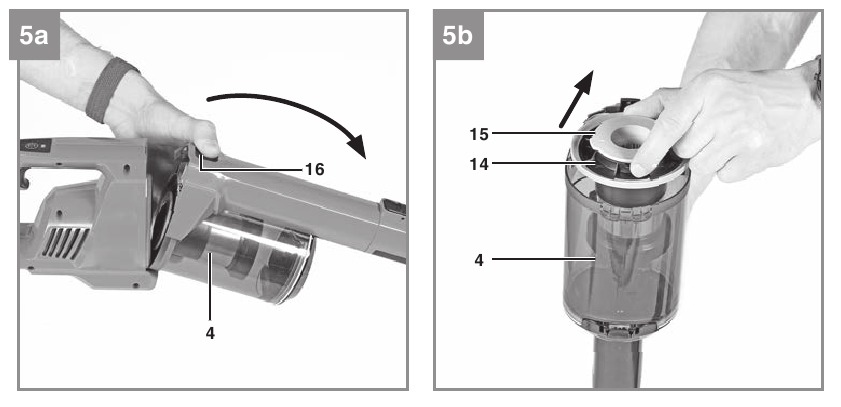

De filters plaatsen/verwijderen (afb. 5a-5b)

Druk op de ontgrendelknop (16) en verwijder tegelijkertijd de opvangbak (4). Vervolgens kunt u de filter (15) samen met de filterkooi (14) uit de opvangbak halen (afb. 5b). De filter moet uit de filterkooi worden gehaald om grondig te kunnen worden gereinigd.

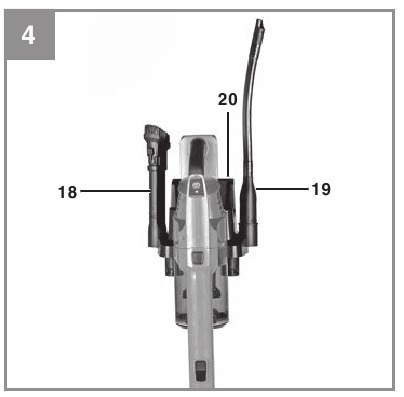

De wandhouder plaatsen

(Afb. 4)

Controleer of er geen elektrische kabels of andere installaties (zoals waterleidingen) in de buurt van de boorgaten zijn. Zorg ervoor dat de wandhouder stevig en horizontaal op de muur zit. Gebruik alleen geschikte bevestigingsmiddelen op een muur die de belasting kan dragen.

De meegeleverde muurpluggen en schroeven zijn geschikt voor het volgende: Beton, dicht gestructureerde natuursteen, massieve bakstenen, massieve kalkzandstenen, massieve lichtbetonstenen en gasbeton.

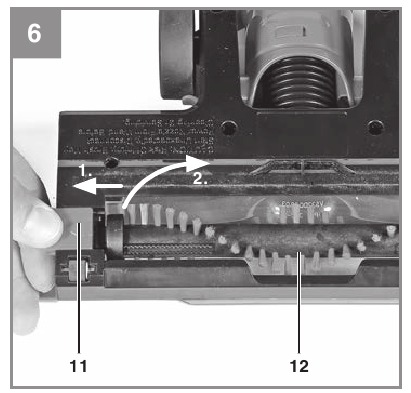

De borstelrol plaatsen/verwijderen

(Afb. 6)

Terwijl u op de ontgrendelknop (11) drukt, duwt u deze naar links en houdt u deze stevig vast. Til de borstelrol (12) uit de behuizing. Monteer in omgekeerde volgorde. Zorg ervoor dat de borstelrol correct vastklikt.

Zuigmondstukken

Spleetmondstuk (afb. 2)
Het spleetmondstuk (19) is ontworpen voor het stofzuigen in hoeken, randen en andere moeilijk bereikbare plaatsen.

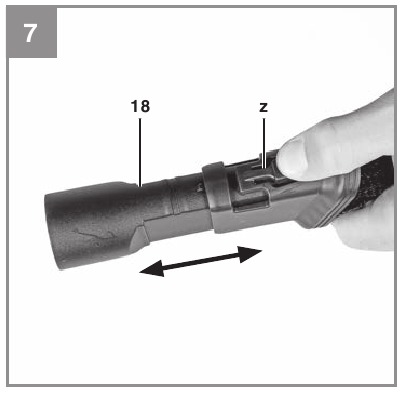

Spleet-/borstelmondstuk (afb. 7)

Het spleet-/borstelmondstuk (18) kan worden gebruikt als spleetmondstuk of als borstel. Om het als borstel te gebruiken, drukt u op de knop (z) aan de zijkant van het mondstuk en duwt u de borstel naar voren totdat deze vastklikt.

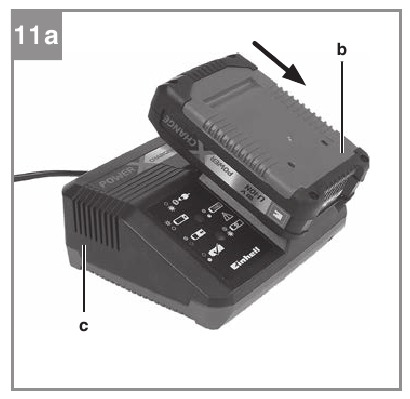

De accu opladen

(Afb. 11a)

1. Haal de accupack uit het apparaat. Doe dit door op de zijdelingse drukknopen te drukken.
2. Controleer of uw netspanning overeenkomt met de spanning die op het typeplaatje van de acculader staat aangegeven. Steek de stekker van de lader (c) in het stopcontact. De groene led begint dan te knipperen.
3. Plaats de accupack (b) in de acculader (c).
4. In het gedeelte "Laderindicator" vindt u een tabel met een uitleg van de ledindicator op de lader.

De accupack kan tijdens het opladen een beetje warm worden. Dit is normaal. Als de accupack niet wordt opgeladen, controleer dan:

• of er spanning op het stopcontact staat
• of er goed contact is bij de oplaadcontacten

Als de accupack nog steeds niet wordt opgeladen, stuur dan

• de laadeenheid
• en de accupack naar ons klantenservicecentrum.

Om ervoor te zorgen dat artikelen correct worden verpakt en afgeleverd wanneer u ze naar ons verzendt, neemt u contact op met onze klantenservice of het verkooppunt waar het apparaat is gekocht.

Zorg er bij het verzenden of weggooien van accu's en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accupack lang meegaat, moet u ervoor zorgen dat u deze tijdig oplaadt. U moet de accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accupack nooit volledig leeglopen. Dit zal ertoe leiden dat er een defect ontstaat.

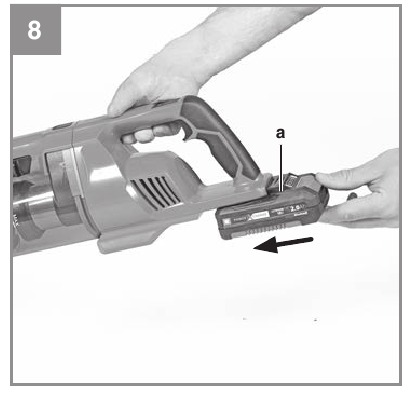

De accu plaatsen

(Afb. 8)

Duw de accu (a) in de daarvoor bestemde accu-aansluiting totdat u deze hoort vastklikken.

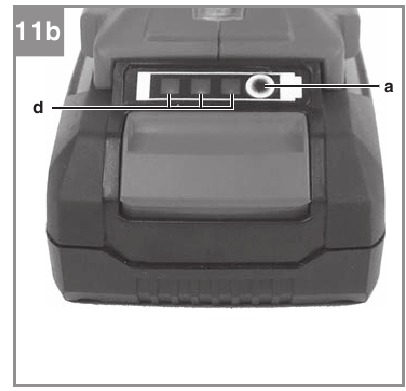

Accucapaciteitsindicator

(Afb. 11b)

Druk op de knop voor de accucapaciteitsindicator (a). De accucapaciteitsindicator (afb. d) toont de laadstatus van de accu met behulp van 3 led's.

Alle 3 led's branden:
De accu is volledig opgeladen.

2 of 1 led(s) branden:
De accu heeft voldoende resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle led's knipperen:
De temperatuur van de accu is te laag. Verwijder de accu uit het apparaat en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare accu volledig ontladen is en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Werking

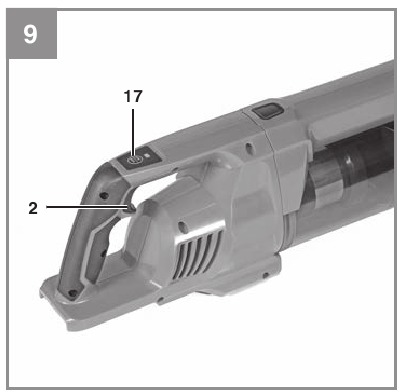

Aan/uit-schakelaar

(Afb. 9)

Inschakelen: druk op de aan/uit-schakelaar (2). Uitschakelen: druk nogmaals op de aan/uit-schakelaar.

Schakelaar voor zuigkrachtinstelling

(Afb. 9)
Het apparaat heeft 2 zuigkrachtinstellingen:
ECO - Normale zuigkracht en motorborstelsnelheid voor het reinigen van harde vloeren en tapijten met korte pool, of wanneer een langere gebruiksduur nodig is.
BOOST - Hoge zuigkracht en motorborstelsnelheid voor het reinigen van zachte tapijten en wanneer een hoger reinigingsniveau nodig is. Het apparaat start in ECO-modus. Druk één keer op de schakelaar voor de zuigkrachtinstelling (17) om naar de BOOST-modus te schakelen.

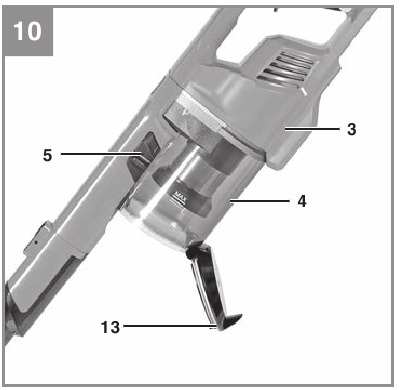

De container legen

(Afb. 10)

Om de beste zuigprestaties te bereiken, leegt u de container telkens nadat u de reiniger hebt gebruikt of zodra het stof de MAX-lijn bereikt.

Plaats de container (4) boven een afvalbak. Druk op de ontgrendelknop (5) naar beneden om de containerklep (13) te openen. Wanneer het legen is voltooid, sluit u de containerklep totdat u hoort dat deze op zijn plaats vastklikt.

Het filter reinigen

Schakel het apparaat uit en verwijder de accu voordat u onderhouds- en reinigingswerkzaamheden uitvoert.

Het filter reinigen
Zorg ervoor dat u het filter niet beschadigt wanneer u het reinigt. Reinig het filter door er lichtjes op te tikken en het met een fijne borstel te borstelen.

Indien nodig kunt u het filter reinigen met een beetje zachte zeep onder stromend water en het vervolgens aan de lucht laten drogen.

De filterkooi reinigen
Reinig de filterkooi met een beetje zachte zeep onder stromend water en laat deze aan de lucht drogen.

De borstelrol reinigen

Haal de borstelrol uit de behuizing (zie het hoofdstuk "De borstelrol plaatsen/verwijderen"). Reinig de borstelrol van alles wat zich tijdens het gebruik erop heeft verzameld. Plaats de borstelrol terug in de behuizing.

De apparaatkop reinigen

Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen agressief zijn voor de plastic onderdelen in het apparaat.

De container reinigen

De container kan worden gereinigd met een vochtige doek en wat zachte zeep.

Reiniging, onderhoud en bestelling van reserveonderdelen

Trek altijd de accu eruit voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, luchtroosters en de motorbehuizing zoveel mogelijk vrij van vuil en stof.
• We raden u aan het apparaat direct na gebruik te reinigen.

Onderhoud
Controleer het filter van het apparaat regelmatig en vóór elk gebruik.

Reserveonderdelen bestellen
Geef bij alle bestellingen van reserveonderdelen de volgende informatie op:

• Model/type van het apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Onderdeelnummer van het benodigde reserveonderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Indicatielampje oplader

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiebewijs staan vermeld en waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft het apparaat helemaal niet gewerkt of was het vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft het apparaat volgens u (hoofdsymptoom)? Beschrijf deze storing..

Om een claim in te dienen onder de garantie, registreert u het defecte apparaat op: www.Einhell-Service.com.

Bij het gebruik van het apparaat moeten enkele veiligheidsmaatregelen worden getroffen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u het apparaat aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsvoorschriften.

Uitleg van de gebruikte symbolen (zie afb. 12)

1.
   Lees de bedieningsinstructies om het risico op letsel te verminderen.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie vindt u in de bijgevoegde brochure.

Lees alle veiligheidsvoorschriften en -instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en -instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en -instructies op een veilige plaats voor toekomstig gebruik.

•
  lees de gebruiksaanwijzing voordat u het apparaat voor de eerste keer monteert en gebruikt.
• Reinig het apparaat nooit met oplosmiddelen.
• Laat het apparaat nooit onbeheerd achter wanneer het in werking is.
• Buiten bereik van kinderen bewaren.
• Zuig nooit het volgende op: brandende lucifers, smeulende as en sigarettenpeuken, brandbare, bijtende, ontvlambare of explosieve stoffen, dampen of vloeistoffen.
• Dit apparaat is niet geschikt voor het opzuigen van stof dat schadelijk kan zijn voor de gezondheid.
• Bewaar het apparaat in een droge ruimte binnenshuis.
• Gebruik het apparaat nooit als het beschadigd is.
• Laat het apparaat alleen onderhouden door een erkend aftersales-servicepunt.
• Gebruik het apparaat alleen voor werkzaamheden waarvoor het is ontworpen.
• Wees extra voorzichtig bij het schoonmaken van trappen.
• Gebruik alleen originele accessoires en reserveonderdelen.
•
  Bewegende delen! Raak de borstelrol niet aan wanneer de apparatuur in werking is.

Deze apparatuur kan worden gebruikt door kinderen vanaf 8 jaar en door mensen met beperkte fysieke, zintuiglijke of mentale vermogens of mensen zonder ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over hoe ze de apparatuur veilig kunnen gebruiken en de gevaren begrijpen die voortvloeien uit dergelijk gebruik. Kinderen mogen niet met de apparatuur spelen. Tenzij onder toezicht, mogen kinderen de apparatuur niet schoonmaken en onderhoudswerkzaamheden op gebruikersniveau uitvoeren.
