EINHELL TC-VC 1820 SA Handleiding

Lay-out en meegeleverde onderdelen

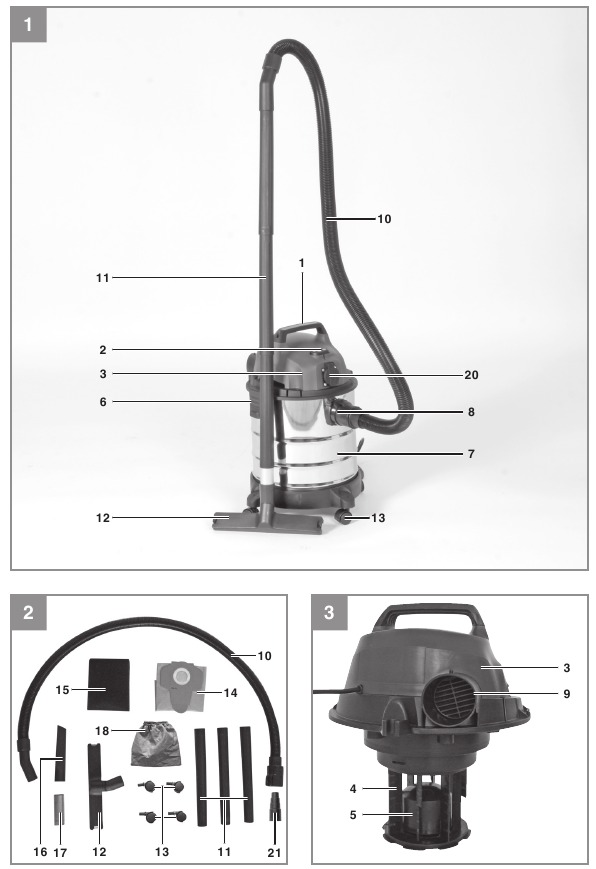

Lay-out

1. Handgreep
2. AAN/UIT/Automatische schakelaar
3. Apparaatkop
4. Filterkorf
5. Veiligheidsvlotter
6. Vergrendelhaak
7. Reservoir
8. Aansluiting zuigslang
9. Blaasaansluiting
10. Flexibele slang
11. 3-delige zuigbuis
12. Combinatiemondstuk
13. Zwenkwielen
14. Vuilniszak
15. Schuimrubberfilter
16. Spleetmondstuk
17. Adapter
18. Extra filter
19. Haak voor kabelopslag
20. Automatische contactdoos voor elektrisch gereedschap
21. Adapter elektrisch gereedschap

Meegeleverde onderdelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Indien er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het artikel contact op met ons servicecenter of het dichtstbijzijnde filiaal van de doe-het-zelfzaak waar u uw aankoop hebt gedaan en tegen overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de garantiebepalingen aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en alle verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle onderdelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Flexibele zuigslang
• 3-delige zuigbuis
• Mondstuk voor tweeërlei doeleinden
• 4x wielen
• Vuilniszak
• Schuimfilter
• Spleetmondstuk
• Adapter
• Extra filter
• Adapter elektrisch gereedschap
• Originele bedieningsinstructies

Correct gebruik

De nat- en droogzuiger is ontworpen voor nat- en droogzuigen met behulp van het juiste filter. Het apparaat is niet geschikt voor het opzuigen van brandbare, explosieve of schadelijke stoffen.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die als gevolg hiervan wordt veroorzaakt.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 220-240 V ~ 50/60 Hz
Stroomverbruik: 1250 W
Max. stroomverbruik van de automatische contactdoos: 1740 W
Max. totale stroomverbruik: 2990 W
Tankinhoud: 18 l
Gewicht: ca. 4,7 kg
Natzuigen - max. watertemperatuur 40°C

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.
De apparatuur mag alleen worden aangesloten op een geaard stopcontact.

Montage van het apparaat

De apparaatkop monteren (Afb. 4)
De apparaatkop (3) is met de vergrendelhaak (6) aan de container (7) bevestigd. Om de apparaatkop (3) te verwijderen, opent u de vergrendelhaak (6) en verwijdert u de apparaatkop (3). Let er bij het monteren van de apparaatkop (3) op dat de vergrendelhaak (6) correct vastklikt.

De zwenkwielen monteren (Afb. 5)
Monteer de zwenkwielen (13) overeenkomstig Afb. 5.

De handgreep monteren (Afb. 8)
Gebruik een schroevendraaier om de handgreep (1) te monteren.

Het filter plaatsen

Let op!
Gebruik de nat- en droogzuiger nooit zonder filter!
Zorg er altijd voor dat de filters perfect vastzitten!

Het schuimfilter monteren (Afb. 6)
Voor natzuigen schuift u het meegeleverde schuimrubberfilter (15) over de filterkorf.

Het extra filter monteren (Afb. 7)
Gebruik voor droogzuigen altijd het meegeleverde extra filter (18). Monteer het extra filter zodanig dat er geen lucht door de filterkooi (4) wordt gezogen zonder te worden gefilterd.

De vuilniszak monteren (Afb. 9)
Voor het opzuigen van fijn, droog vuil wordt aanbevolen om de vuilniszak (14) te monteren. Schuif de vuilniszak (14) over het zuiggat. De vuilniszak (14) is alleen geschikt voor droogzuigen. De vuilniszak maakt het gemakkelijker om het opgezogen stof af te voeren.

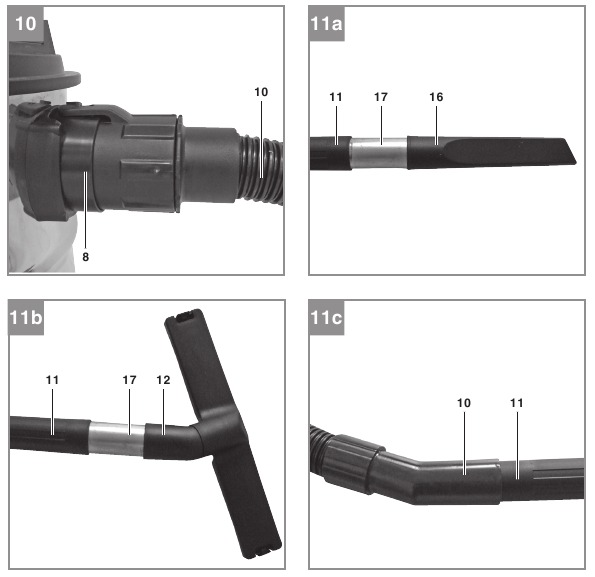

De zuigslang plaatsen

(Afb. 3, 10, 11)
Sluit de zuigslang (10) aan op de overeenkomstige connector op de nat- en droogzuiger, afhankelijk van de vereiste toepassing.

Stofzuigen
Sluit de zuigslang (10) aan op de aansluiting van de zuigslang (8)

Blazen
Sluit de zuigslang (10) aan op de blaasaansluiting (9)
Een of meer van de elementen die de 3-delige zuigbuis (11) vormen, kunnen op de zuigslang (10) worden bevestigd om deze te verlengen. De adapter (17) moet tussen de zuigbuis (10) en het combinatiemondstuk (12) of spleetmondstuk (17) worden geplaatst.

Zuigmondstukken

(Afb. 2)

Combinatiemondstuk
Het mondstuk voor tweeërlei doeleinden (12) is voor het opzuigen van vaste stoffen en vloeistoffen over middelgrote tot grote oppervlakken.

Spleetmondstuk
Het spleetmondstuk (16) is ontworpen voor het opzuigen van vaste stoffen en vloeistoffen in hoeken, randen en andere moeilijk bereikbare plaatsen.

Werking

Aan/uit-schakelaar

(Fig. 1)
Schakelaarstand 0: Uit
Schakelaarstand I: Normale modus
Schakelaarstand AUTO: Automatische modus

Droogzuigen

Gebruik de vuilniszak (14) en het extra filter (18) voor het droogzuigen (zie punt Het filter aanbrengen). Zorg er altijd voor dat de filters perfect vastzitten.

Natzuigen

Gebruik voor het natzuigen het schuimfilter (15).
Controleer altijd of het filter goed vastzit.
Bij het natzuigen sluit de zwevende veiligheidsschakelaar (afb. 3/5) wanneer het maximale tankniveau is bereikt. Hierdoor zal het zuiggeluid van de apparatuur veranderen en luider worden. U moet de apparatuur dan uitschakelen en de tank legen.

De nat- en droogzuiger is niet geschikt voor het opzuigen van ontvlambare vloeistoffen. Gebruik voor natzuigen uitsluitend het meegeleverde schuimfilter.

Automatische modus

(Fig. 1)
Sluit de stroomkabel van uw elektrische gereedschap aan op de automatische contactdoos (20) en sluit de zuigslang (10) aan op de afzuigaansluiting van uw elektrische gereedschap. Controleer of de aansluitingen goed vastzitten en luchtdicht zijn.
U kunt de meegeleverde adapter voor elektrisch gereedschap (21) gebruiken om de zuigslang (10) aan te sluiten op het elektrische gereedschap. Plaats deze hiervoor tussen de zuigslang en de afzuigpoort van het elektrische gereedschap.
Zet de schakelaar (2) op de nat- en droogzuiger in de stand AUTO (automatische modus). Zodra u het elektrische gereedschap inschakelt, schakelt ook de nat- en droogzuiger in. Wanneer u het elektrische gereedschap uitschakelt, schakelt ook de nat- en droogzuiger uit na een vooraf ingestelde vertraging.

Blazen

Sluit de zuigslang (10) aan op de blaasconnector (9) op de nat- en droogzuiger.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof.
• We raden aan om de apparatuur direct na gebruik schoon te maken.

De apparaatkop reinigen (3)

Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen agressief zijn voor de plastic onderdelen in het apparaat.

De container reinigen (7)

De container kan worden gereinigd met een vochtige doek en wat zachte zeep of onder stromend water, afhankelijk van de hoeveelheid vuil.

Het schuimfilter reinigen (15)

Reinig het schuimfilter (15) met een beetje zachte zeep onder stromend water en laat het aan de lucht drogen.

Onderhoud

Controleer met regelmatige tussenpozen en voor elk gebruik of de filters in de nat- en droogzuiger goed vastzitten.

Reserveonderdelen bestellen

Vermeld de volgende informatie op alle bestellingen voor reserveonderdelen:

• Model/type van de apparatuur
• Artikelnummer van de apparatuur
• ID-nummer van de apparatuur
• Onderdeelnummer van het benodigde reserveonderdeel Voor onze meest actuele prijzen en informatie gaat u naarwww.isc-gmbh.info

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, diens klantenservice of door vergelijkbaar geschoold personeel om gevaar te voorkomen.

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer bij defecten of storingen het probleem op internet op www.isc-gmbh.info. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het falen?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?

Veiligheidsvoorschriften

Lees de bedieningsinstructies om het risico op letsel te verminderen

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

•
  lees de bedieningsinstructies voordat u het apparaat voor de eerste keer monteert en gebruikt.
• Controleer of de netspanning overeenkomt met de netspanning die op het typeplaatje staat vermeld.
• Trek de stekker uit het stopcontact in de volgende gevallen: wanneer het apparaat niet in gebruik is, voordat u het apparaat opent en voor alle reinigings- en onderhoudswerkzaamheden.
• Reinig het apparaat nooit met oplosmiddelen.
• Trek de stekker nooit uit het stopcontact door aan de kabel te trekken.
• Laat het apparaat nooit onbeheerd achter wanneer het in werking is.
• Uit de buurt van kinderen houden.
• Zorg ervoor dat de stroomkabel niet beschadigd raakt doordat eroverheen wordt gereden, deze wordt bekneld, eraan wordt getrokken of iets dergelijks.
• Gebruik de machine niet als de stroomkabel niet in perfecte staat verkeert.
• Als de stroomkabel moet worden vervangen, moet de vervanging voldoen aan de ontwerp specificaties van de fabrikant.
• Stroomkabel: H 05 VV - F 1 x 1.5 mm²
• Zuig nooit het volgende op: brandende lucifers, smeulende as en sigarettenpeuken, brandbare, bijtende, ontvlambare of explosieve stoffen, dampen of vloeistoffen.
• Dit apparaat is niet geschikt voor het opzuigen van stof dat schadelijk kan zijn voor de gezondheid.
• Bewaar het apparaat op een droge plaats binnenshuis.
• Gebruik het apparaat nooit als het beschadigd is.
• Laat het apparaat alleen onderhouden door een erkend aftersales servicepunt.
• Gebruik het apparaat alleen om werkzaamheden uit te voeren waarvoor het is ontworpen.
• Wees extra voorzichtig bij het schoonmaken van trappen.
• Gebruik alleen originele accessoires en reserveonderdelen.

Deze apparatuur is niet ontworpen om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of personen zonder ervaring en/of kennis, tenzij ze onder toezicht staan ​​van een persoon die verantwoordelijk is voor hun veiligheid of ze instructies hebben gekregen van een dergelijke persoon over hoe de apparatuur veilig te gebruiken. Kinderen moeten altijd onder toezicht staan ​​om ervoor te zorgen dat ze niet met de apparatuur spelen.
