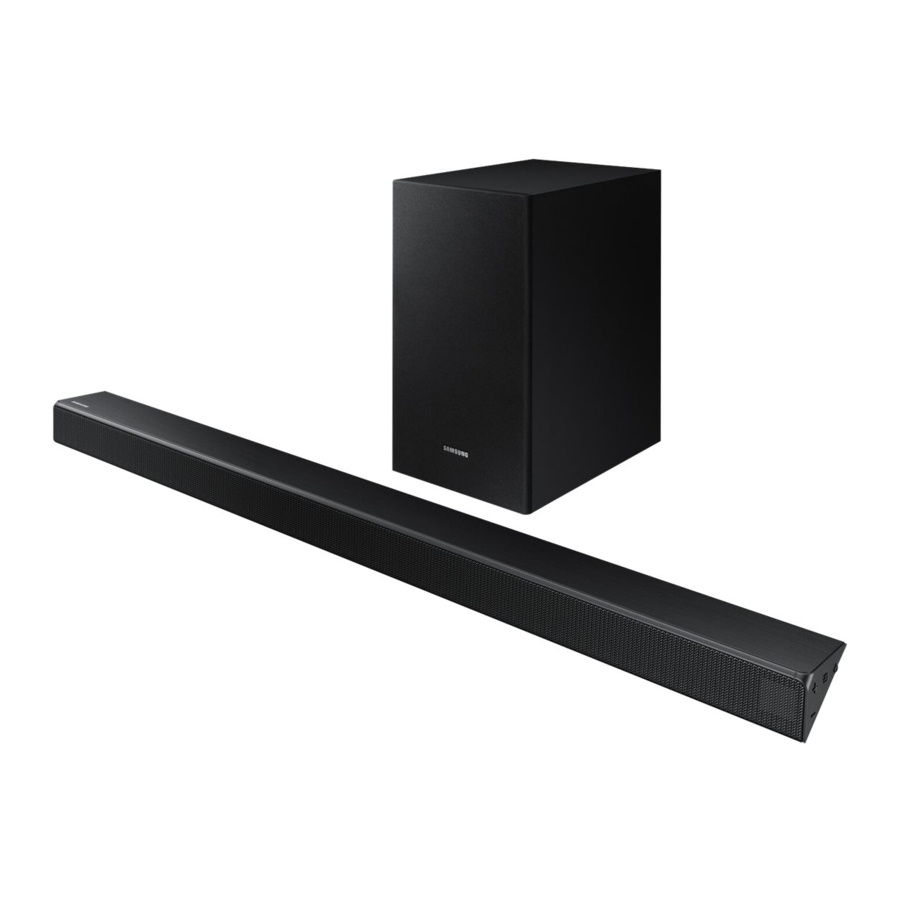

Samsung HW-R550 Handleiding

OVER DEZE HANDLEIDING

De gebruikershandleiding bestaat uit twee delen: deze eenvoudige papieren GEBRUIKERSHANDLEIDING en een gedetailleerde VOLLEDIGE HANDLEIDING die u kunt downloaden.

GEBRUIKERSHANDLEIDING
Raadpleeg deze handleiding voor veiligheidsinstructies, productinstallatie, componenten, aansluitingen en productspecificaties.

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

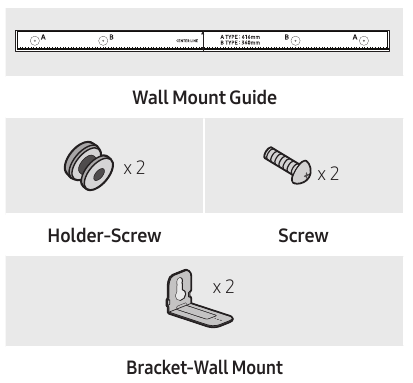

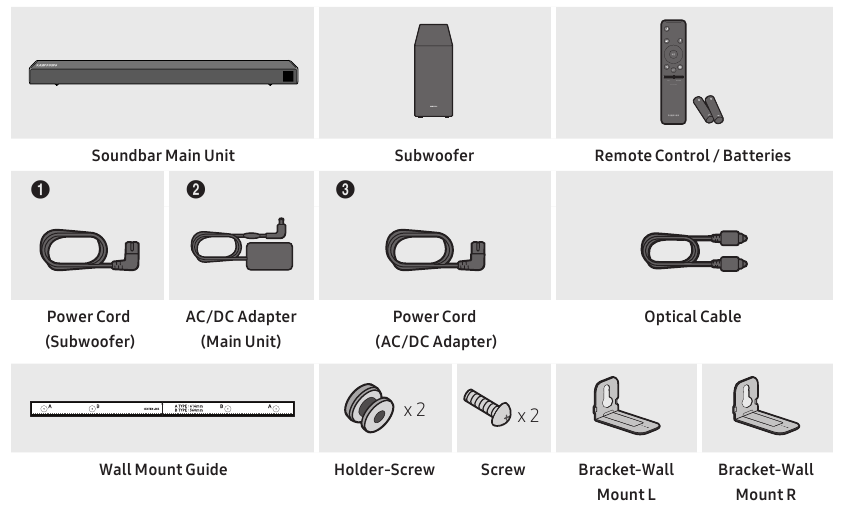

DE COMPONENTEN CONTROLEREN

• Raadpleeg het label op het product voor meer informatie over de stroomvoorziening en het stroomverbruik. (Label: onderkant van de Soundbar-hoofdeenheid)
• De stroomonderdelen zijn gelabeld (1, 2, 3).
• Neem contact op met een Samsung-servicecentrum of Samsung Customer Care om extra componenten of optionele kabels te kopen.
• Afhankelijk van de regio kan het uiterlijk van de AC-stekker afwijken van de hierboven weergegeven stekker, of kan deze worden geleverd als een geheel met de AC/DC-adapter.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

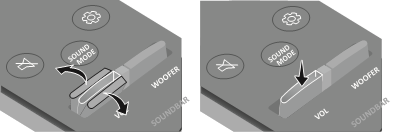

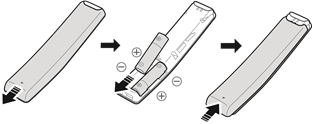

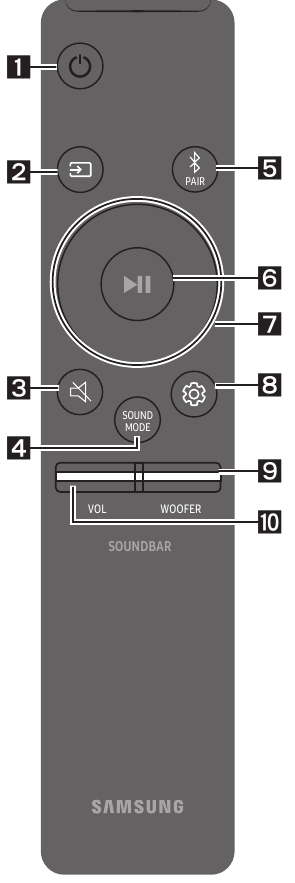

Batterijen plaatsen voordat u de afstandsbediening gebruikt (AA-batterijen X 2)

Schuif het batterijklepje in de richting van de pijl totdat het volledig is verwijderd. Plaats 2 AA-batterijen (1,5 V) met de juiste polariteit. Schuif het batterijklepje terug op zijn plaats.

PRODUCTOVERZICHT

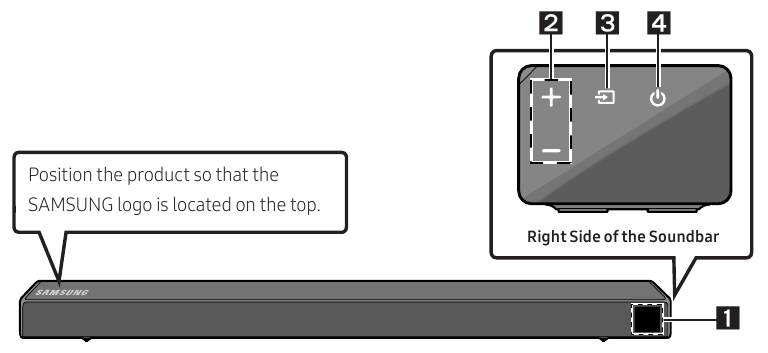

Voorpaneel/rechterzijpaneel van de Soundbar

	Display Geeft de status en de huidige modus van het product weer.
	+/- (Volume) Button Past het volume aan. Wanneer het volume wordt aangepast, wordt het volumeniveau weergegeven op het voorste display van de Soundbar.
	(Source) Button Selecteert de broninvoermodus. Input mode Display Optical Digital input D.IN ARC (HDMI OUT) input D.IN " TV ARC (Automatische conversie) AUX input AUX HDMI input HDMI BLUETOOTH mode BT USB mode USB Als u de "BT PAIRING" (BT PAIRING) modus wilt inschakelen, wijzigt u de bron in de "BT" (BT) modus en houdt u vervolgens de (Source) button langer dan 5 seconden ingedrukt.
	(Power) Button Schakelt de stroom in en uit.

• Wanneer u het netsnoer aansluit, begint de aan/uit-knop binnen 4 tot 6 seconden te werken.
• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt geproduceerd.
• Als u alleen van geluid via de Soundbar wilt genieten, moet u de luidsprekers van de tv uitschakelen in het menu Audio-instellingen van uw tv. Raadpleeg de gebruikershandleiding die bij uw tv is geleverd.

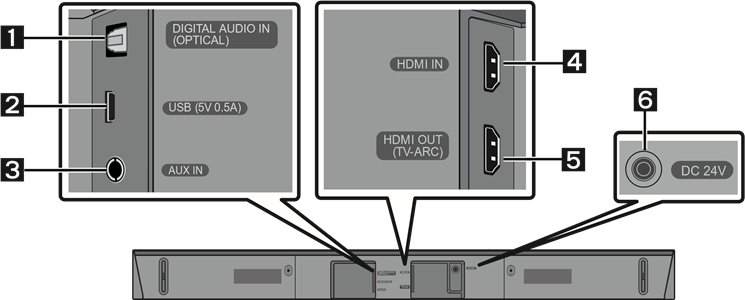

Onderpaneel van de Soundbar

	DIGITAL AUDIO IN (OPTICAL) Aansluiten op de digitale (optische) uitgang van een extern apparaat.
	USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.
	AUX IN Aansluiten op de analoge uitgang van een extern apparaat.
	HDMI IN Voert digitale video- en audiosignalen gelijktijdig in met behulp van een HDMI-kabel. Aansluiten op de HDMI-uitgang van een extern apparaat.
	HDMI OUT (TV-ARC) Aansluiten op de HDMI (ARC)-aansluiting op een tv.
	DC 24V (Power Supply In) Sluit de AC/DC-stroomadapter aan.

• Trek de stekker uit het stopcontact wanneer u de stroomkabel van de AC/DC-stroomadapter loskoppelt. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas op een stopcontact aan als alle verbindingen tussen de componenten zijn voltooid.

DE SOUNDBAR AANSLUITEN

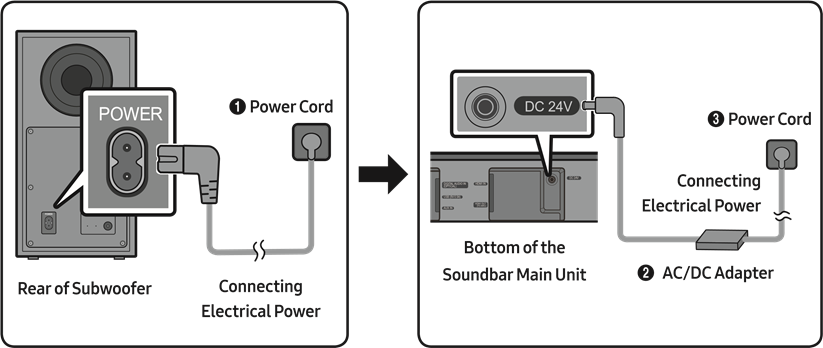

Elektrische stroom aansluiten
Gebruik de stroomcomponenten (1, 2, 3) om de subwoofer en soundbar in de volgende volgorde op een stopcontact aan te sluiten:

1. Sluit het netsnoer aan op de subwoofer.
2. Sluit de stroomuitgangskabel aan op de voedingsadapter en vervolgens op de soundbar.
3. Sluit het netsnoer aan op een stopcontact.

• Raadpleeg het etiket op het product voor meer informatie over het vereiste elektrisch vermogen en het stroomverbruik. (Etiket: Onderkant van de soundbar-hoofdeenheid)
• Zorg ervoor dat de AC/DC-adapter plat op een tafel of de vloer rust. Als u de AC/DC-adapter zo plaatst dat deze hangt met de AC-snoerinvoer naar boven gericht, kunnen er water of andere vreemde stoffen in de adapter komen en ervoor zorgen dat de adapter defect raakt.

De soundbar op de subwoofer aansluiten
Wanneer de subwoofer is aangesloten, kunt u genieten van een rijke basweergave.

Automatische verbinding tussen de subwoofer en de soundbar
Wanneer u de stroom inschakelt nadat u de stroomkabels op de soundbar en de subwoofer hebt aangesloten, wordt de subwoofer automatisch met de soundbar verbonden.

• Wanneer het automatisch koppelen is voltooid, gaan de blauwe indicatoren aan de achterkant van de subwoofer branden.

Led-indicatielampjes op de achterkant van de subwoofer

Led	Status	Beschrijving	Oplossing
Blauw	Aan	Succesvol verbonden (normale werking)	-
	Knipperend	Bezig met herstellen van de verbinding	Controleer of de stroomkabel die is aangesloten op de soundbar-hoofdeenheid correct is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig aan te sluiten.
Rood	Aan	Stand-by (met de soundbar-hoofdeenheid uitgeschakeld)	Controleer of de stroomkabel die is aangesloten op de soundbar-hoofdeenheid correct is aangesloten.
		Verbinding mislukt	Sluit opnieuw aan. Zie de instructies voor handmatige aansluiting.
Rood en blauw	Knipperend	Storing	Zie de contactgegevens voor het Samsung-servicecentrum in deze handleiding.

De subwoofer handmatig aansluiten als de automatische verbinding mislukt
Voordat u de onderstaande handmatige aansluitprocedure uitvoert:

• Controleer of de stroomkabels voor de soundbar en de subwoofer correct zijn aangesloten.
• Zorg ervoor dat de soundbar is ingeschakeld.

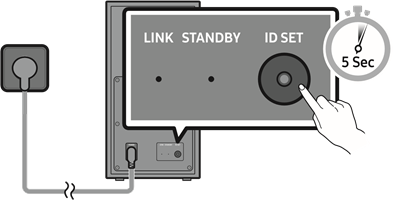

1. Houd ID SET op de achterkant van de subwoofer minstens 5 seconden ingedrukt.

• De rode indicator op de achterkant van de subwoofer gaat uit en de blauwe indicator knippert.

  Achterkant van de subwoofer

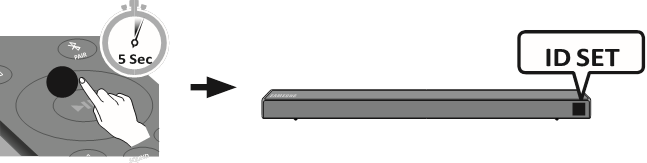

2. Houd de Up (Omhoog) knop op de afstandsbediening minstens 5 seconden ingedrukt.

• Het bericht ID SET verschijnt even op het display van de soundbar en verdwijnt vervolgens.
• De soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid.


3. Controleer of de LINK-led continu blauw brandt (verbinding voltooid).

   De LINK-ledindicator stopt met knipperen en brandt continu blauw wanneer er een verbinding tot stand is gebracht tussen de soundbar en de draadloze subwoofer.

OPMERKINGEN

• Sluit het netsnoer van dit product of uw tv pas op een stopcontact aan als alle verbindingen tussen de componenten zijn voltooid.
• Voordat u dit product verplaatst of installeert, moet u ervoor zorgen dat u de stroom uitschakelt en het netsnoer loskoppelt.
• Als de hoofdeenheid is uitgeschakeld, gaat de draadloze subwoofer in de stand-bymodus en wordt de STANDBY-led aan de achterkant van de subwoofer rood nadat deze enkele keren blauw heeft geknipperd.
• Als u een apparaat gebruikt dat dezelfde frequentie (5,8 GHz) gebruikt als de soundbar in de buurt van de soundbar, kan interferentie een geluidsonderbreking veroorzaken.
• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid is ongeveer 10 meter, maar kan variëren afhankelijk van uw gebruiksomgeving. Als er een stalen betonnen of metalen muur tussen de hoofdeenheid en de draadloze subwoofer zit, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal kan dringen.

VOORZORGSMAATREGELEN

• Draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd het apparaat uit de buurt van water en vocht.
• Zorg voor optimale luisterprestaties dat er geen obstakels in de buurt van de draadloze subwoofer en de draadloze ontvangermodule (apart verkrijgbaar) zijn.

Een SWA-8500S (apart verkrijgbaar) op uw soundbar aansluiten
Breid uit naar echte draadloze surround sound door de Samsung Wireless Rear Speaker Kit (SWA-8500S, apart verkrijgbaar) op uw soundbar aan te sluiten.

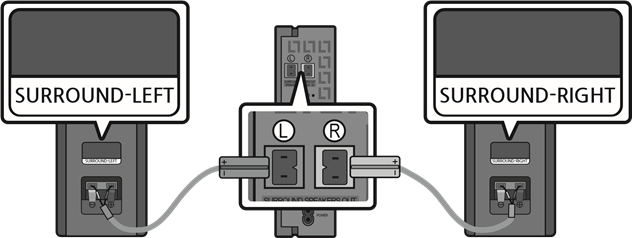

1. Sluit de draadloze ontvangermodule aan op 2 surround speakers.

• De luidsprekerkabels hebben een kleurcode.

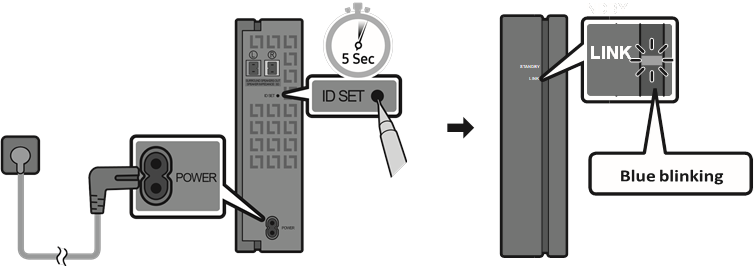

2. Controleer de stand-bystatus van de draadloze ontvangermodule nadat u deze op een stopcontact hebt aangesloten.

• De LINK-ledindicator (blauwe led) op de draadloze ontvangermodule knippert. Als de led niet knippert, drukt u met een penpunt 5~6 seconden op de ID SET-knop op de achterkant van de draadloze ontvangermodule totdat de LINK-ledindicator knippert (in blauw). Raadpleeg de gebruikershandleiding van de SWA-8500S voor meer informatie over de led.

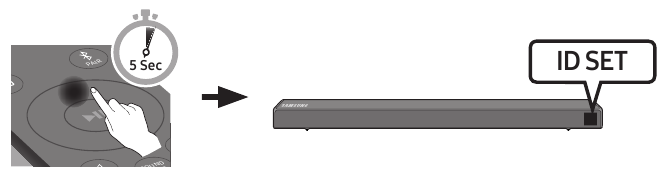

3. Houd de Up (Omhoog) knop op de afstandsbediening minstens 5 seconden ingedrukt.

• Het bericht ID SET verschijnt even op het display van de soundbar en verdwijnt vervolgens.
• De soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid.

• Als uw soundbar muziek afspeelde toen deze verbinding maakte met de SWA-8500S, hoort u mogelijk wat haperingen van de woofer wanneer de verbinding wordt voltooid.

4. Controleer of de LINK-led continu blauw brandt (verbinding voltooid)

   De LINK-ledindicator stopt met knipperen en brandt continu blauw wanneer er een verbinding tot stand is gebracht tussen de soundbar en de draadloze ontvangermodule.
5. Als de SWA-8500S niet is aangesloten, herhaalt u de procedure vanaf stap 2.

VERBINDING MAKEN MET UW TV

Hoor tv-geluid van uw Soundbar via bekabelde of draadloze verbindingen.

• Wanneer de Soundbar is verbonden met geselecteerde Samsung-tv's, kan de Soundbar worden bediend met de afstandsbediening van de tv.
  • Deze functie wordt ondersteund door Samsung Smart TV's van 2017 en later die Bluetooth ondersteunen wanneer u de Soundbar op de tv aansluit met een optische kabel.
  • Met deze functie kunt u ook het tv-menu gebruiken om het geluidsveld en verschillende instellingen aan te passen, evenals het volume en de mute.

Methode 1. Verbinden met een kabel
Wanneer de audio in een uitzending is gecodeerd in Dolby Digital en de "Digital Output Audio Format" (Digitale uitvoer audioformaat) op uw tv is ingesteld op PCM, raden we aan de instelling te wijzigen in Dolby Digital. Wanneer de instelling op de tv is gewijzigd, ervaart u een betere geluidskwaliteit. (Het tv-menu kan verschillende woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

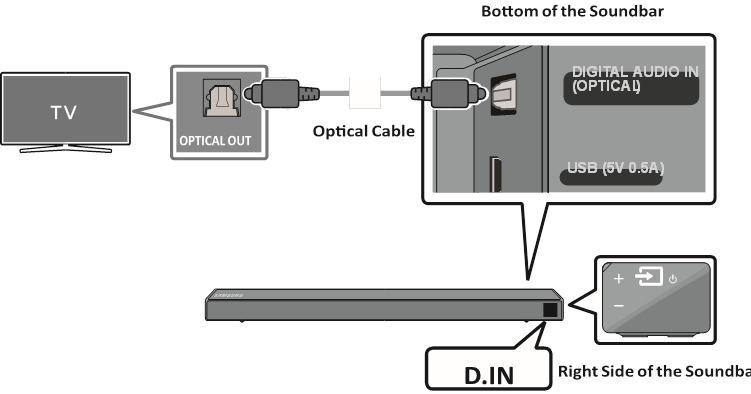

Verbinden met een optische kabel

1. Sluit de DIGITAL AUDIO IN (OPTICAL)-aansluiting op de Soundbar aan op de OPTICAL OUT-aansluiting van de tv met een digitale optische kabel.
2. Druk op de (Source)-knop (Bron) op het rechterzijpaneel of de afstandsbediening en selecteer vervolgens de modus "D.IN".

Auto Power Link
Auto Power Link schakelt de Soundbar automatisch in wanneer de tv wordt ingeschakeld.

1. Verbind de Soundbar en een tv met een digitale optische kabel.
2. Houd de Left-knop (Links) op de afstandsbediening 5 seconden ingedrukt om Auto Power Link in of uit te schakelen.

• Auto Power Link is standaard ingesteld op AAN. (Om deze functie uit te schakelen, houdt u de Left-knop (Links) op de afstandsbediening 5 seconden ingedrukt.)

• Afhankelijk van het aangesloten apparaat werkt Auto Power Link mogelijk niet.
• Deze functie is alleen beschikbaar in de modus "D.IN".

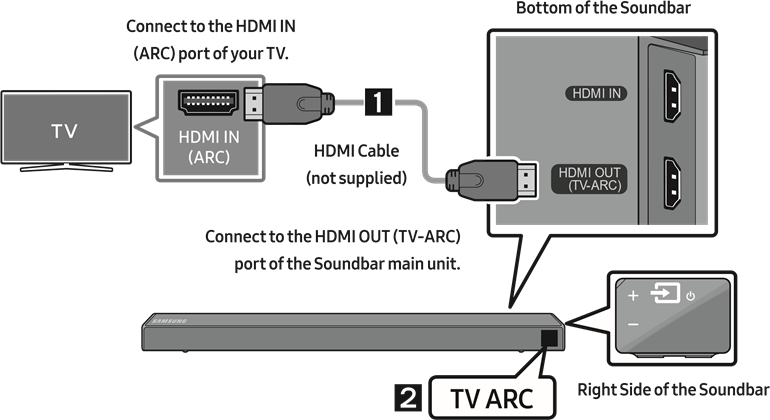

Een tv aansluiten met een HDMI-kabel

1. Sluit met de Soundbar en tv ingeschakeld de HDMI-kabel (niet meegeleverd) aan zoals weergegeven in de afbeelding.
2. "TV ARC" verschijnt in het schermvenster van de Soundbar-hoofdeenheid en de Soundbar speelt tv-geluid af.

• Als er geen tv-geluid te horen is, druk dan op de (Source)-knop (Bron) op de afstandsbediening of aan de rechterkant van de Soundbar om over te schakelen naar de modus "D.IN". Het scherm toont "D.IN" en "TV ARC" achter elkaar en het tv-geluid wordt afgespeeld.
• Als "TV ARC" niet in het schermvenster van de Soundbar-hoofdeenheid verschijnt, controleer dan of de HDMI-kabel (niet meegeleverd) is aangesloten op de juiste poort.
• Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume op de Soundbar te wijzigen.

OPMERKINGEN

• HDMI is een interface die de digitale overdracht van video- en audiogegevens mogelijk maakt met slechts één connector.
• Als de tv een ARC-poort heeft, sluit u de HDMI-kabel aan op de HDMI IN (ARC)-poort.
• We raden u aan indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Anynet+ moet zijn ingeschakeld.
• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.

Methode 2. Draadloos verbinden

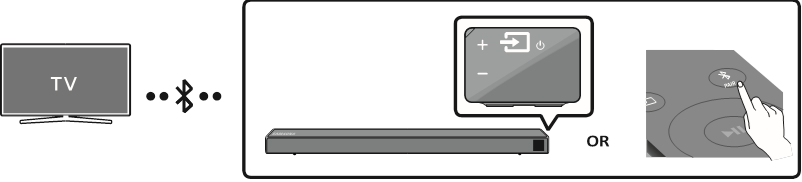

Een tv aansluiten via Bluetooth
Wanneer een tv is aangesloten via Bluetooth, kunt u stereogeluid horen zonder het gedoe van kabels.

• Er kan slechts één tv tegelijk worden aangesloten.


De eerste verbinding

1. Druk op de PAIR-knop (Koppelen) op de afstandsbediening om de modus "BT PAIRING" (BT-koppelen) te openen. (OF)
   1. Druk op de (Source)-knop (Bron) op het rechterzijpaneel en selecteer vervolgens "BT". "BT" verandert automatisch in "BT READY" (BT gereed) in een paar seconden als er geen Bluetooth-apparaat is aangesloten op de Soundbar.
   2. Wanneer "BT READY" (BT gereed) verschijnt, houdt u de (Source)-knop (Bron) op het rechterzijpaneel van de Soundbar langer dan 5 seconden ingedrukt om "BT PAIRING" (BT-koppelen) weer te geven.
2. Selecteer de Bluetooth-modus op de tv. (Zie de handleiding van de tv voor meer informatie.)
3. Selecteer "[AV] Samsung Soundbar R5-Series" in de lijst op het scherm van de tv.

Een beschikbare Soundbar wordt aangegeven met "Need Pairing" (Koppelen vereist) of "Paired" (Gekoppeld) in de Bluetooth-apparatenlijst van de tv. Om de tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

• Wanneer de tv is aangesloten, verschijnt [TV Name] (tv-naam) → "BT" op het voordisplay van de Soundbar.

4. U kunt nu tv-geluid horen van de Soundbar.

Als het apparaat geen verbinding kan maken

• Als er een eerder aangesloten Soundbar-vermelding (bijv. "[AV] Samsung Soundbar R5-Series") in de lijst staat, verwijdert u deze.
• Herhaal vervolgens de stappen 1 tot en met 3.

OPMERKING

• Nadat u de Soundbar de eerste keer op uw tv hebt aangesloten, gebruikt u de modus "BT READY" (BT gereed) om opnieuw verbinding te maken.

De Soundbar loskoppelen van de tv
Druk op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening en schakel over naar een andere modus dan "BT".

• Het loskoppelen kost tijd omdat de tv een reactie van de Soundbar moet ontvangen. (De benodigde tijd kan verschillen, afhankelijk van het tv-model.)
• Om de automatische Bluetooth-verbinding tussen de Soundbar en de tv te annuleren, drukt u op de p (Play/Pause)-knop (Afspelen/Pauze) op de afstandsbediening gedurende 5 seconden terwijl de Soundbar in de status "BT READY" (BT gereed) staat. (Schakelen Aan → Uit)

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY (BT gereed): In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat met de Soundbar verbinden.
• BT PAIRING (BT-koppelen): In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de PAIR-knop (Koppelen) op de afstandsbediening of houd de (Source)-knop (Bron) aan de rechterkant van de Soundbar langer dan 5 seconden ingedrukt terwijl de Soundbar in de "BT"-modus staat.)

OPMERKINGEN

• Als om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• In de Bluetooth-verbindingsmodus wordt de Bluetooth-verbinding verbroken als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 meter.
• De Soundbar wordt automatisch uitgeschakeld na 20 minuten in de stand-by modus.
• De Soundbar voert mogelijk geen Bluetooth-zoekopdracht of verbinding correct uit onder de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de Soundbar is.
  • Als er meerdere Bluetooth-apparaten tegelijkertijd met de Soundbar zijn gekoppeld.
  • Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats staat of defect is.
• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de Soundbar-hoofdeenheid worden gehouden, bijvoorbeeld magnetrons, draadloze LAN-apparaten, enz.

EEN EXTERN APPARAAT AANSLUITEN

Maak verbinding met een extern apparaat via een bekabeld of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen.

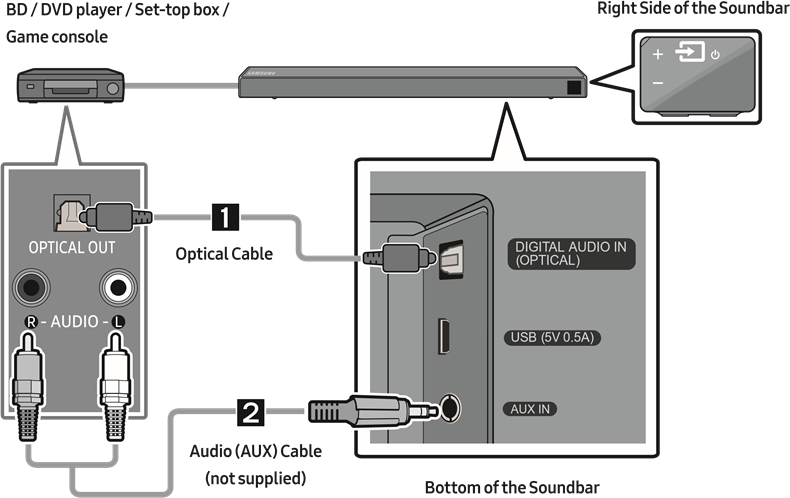

Aansluiten met een optische of analoge audiokabel (AUX)

1. Optische kabel
   1. Sluit DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid aan op de OPTICAL OUT-aansluiting van het bronapparaat met behulp van een digitale optische kabel.
   2. Selecteer de modus "D.IN" door op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening te drukken.
2. Audio (AUX)-kabel
   1. Sluit AUX IN (Audio) op de hoofdeenheid aan op de AUDIO OUT-aansluiting van het bronapparaat met behulp van een audiokabel.
   2. Selecteer de modus "AUX" door op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening te drukken.

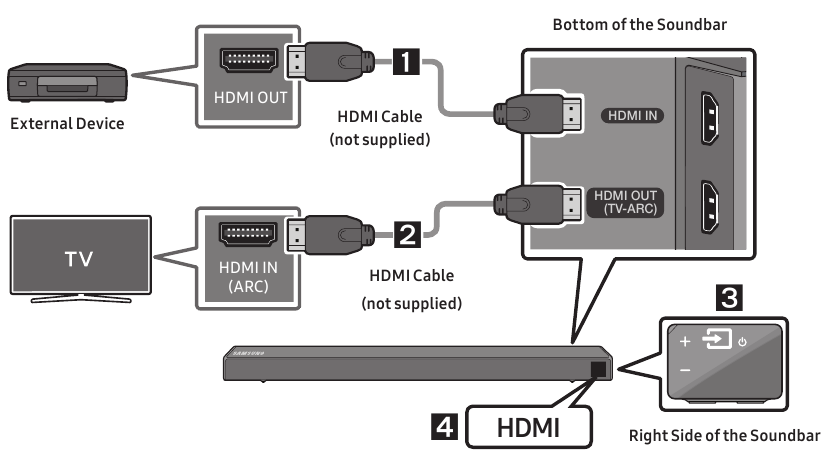

Aansluiten met een HDMI-kabel

1. Sluit een HDMI-kabel (niet meegeleverd) aan van de HDMI IN-aansluiting op de achterkant van het product op de HDMI OUT-aansluiting op uw digitale apparaat.
2. Sluit een HDMI-kabel (niet meegeleverd) aan van de HDMI OUT (TV-ARC)-aansluiting op de achterkant van het product op de HDMI IN-aansluiting op uw tv.
3. Druk op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening en selecteer vervolgens "HDMI".
4. De modus "HDMI" wordt weergegeven op het Soundbar-displaypaneel en het geluid wordt afgespeeld.

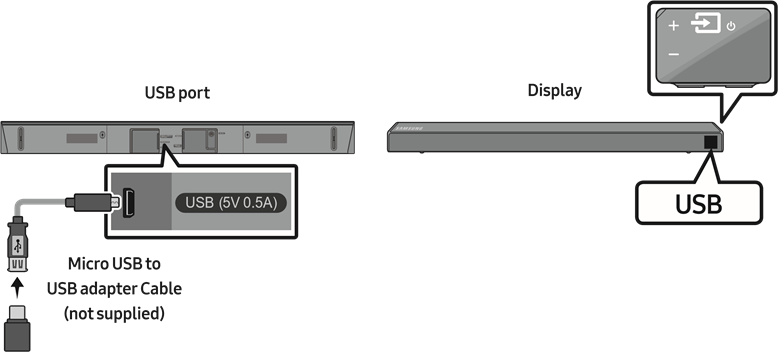

EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden die zich op USB-opslagapparaten bevinden, afspelen via de Soundbar.

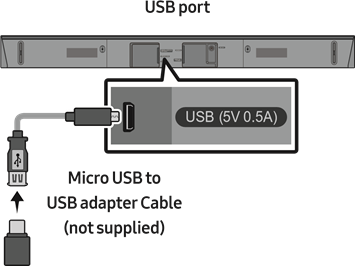

1. Sluit een Micro-USB-naar-USB-adapterkabel met een mannelijke USB 2.0 Micro-USB-stekker (Type B) aan de ene kant en een standaard vrouwelijke 2.0 USB-aansluiting (Type A) aan de andere kant aan op de micro-USB-aansluiting op uw Soundbar.

• De Micro-USB-naar-USB-adapterkabel wordt afzonderlijk verkocht. Neem voor aankoop contact op met een Samsung Service Centre of Samsung Customer Care.

2. Sluit uw USB-apparaat aan op het vrouwelijke uiteinde van de adapterkabel.
3. Druk op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening en selecteer vervolgens "USB".
4. "USB" verschijnt op het scherm.
5. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

• De Soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er langer dan 20 minuten geen USB-apparaat is aangesloten.

Compatibiliteitslijst bestandstype

Extensie	Codec	Samplingfrequentie	Bitsnelheid
*.mp3	MPEG 1 Layer2	16kHz ~ 48kHz	80kbps~320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz	80kbps~320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz	80kbps~320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz	80kbps~320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56kbps~128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56kbps~128kbps
*.aac	AAC	16kHz ~ 96kHz	48kbps~320kbps
	AAC-LC	16kHz ~ 96kHz	128kbps~192kbps 5.1ch 320kbps
	HE-AAC	24kHz ~ 96kHz	48kbps~64kbps 5.1ch 160kbps
*.wav	-	16kHz ~ 48kHz	up to 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50kbps~500kbps

• Als er te veel mappen en bestanden op het USB-apparaat zijn opgeslagen, kan het even duren voordat de Soundbar toegang heeft tot de bestanden en ze kan afspelen.

EEN MOBIEL APPARAAT AANSLUITEN

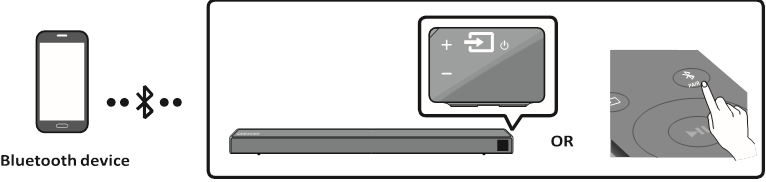

Aansluiten via Bluetooth
Wanneer een mobiel apparaat is aangesloten via Bluetooth, kunt u stereogeluid horen zonder gedoe met kabels.

• U kunt niet meer dan één Bluetooth-apparaat tegelijk aansluiten.


De eerste aansluiting

1. Druk op de PAIR-knop (Koppelen) op de afstandsbediening om de "BT PAIRING"-modus (BT koppelen) te activeren. (OF)
   1. Druk op de (Source)-knop (Bron) op het rechterzijpaneel en selecteer vervolgens "BT". "BT" verandert automatisch in "BT READY" (BT gereed) binnen enkele seconden als er geen Bluetooth-apparaat is aangesloten op de Soundbar.
   2. Wanneer "BT READY" (BT gereed) verschijnt, houdt u de (Source)-knop (Bron) op het rechterzijpaneel van de Soundbar meer dan 5 seconden ingedrukt om "BT PAIRING" (BT koppelen) weer te geven.
2. Selecteer op uw apparaat "[AV] Samsung Soundbar R5-Series" in de lijst die verschijnt.

• Wanneer de Soundbar is aangesloten op het Bluetooth-apparaat, verschijnt [Naam Bluetooth-apparaat] → "BT" op het voorste display.

3. Speel muziekbestanden af vanaf het apparaat dat via Bluetooth is aangesloten via de Soundbar.

Als het apparaat geen verbinding kan maken

• Als er een eerder aangesloten Soundbar-vermelding (bijv. "[AV] Samsung Soundbar R5-Series") in de lijst staat, verwijder deze dan.
• Herhaal vervolgens stap 1 en 2.

OPMERKING

• Nadat u de Soundbar de eerste keer op uw mobiele apparaat hebt aangesloten, gebruikt u de modus "BT READY" (BT gereed) om opnieuw verbinding te maken.

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY (BT gereed): In deze modus kunt u zoeken naar eerder aangesloten tv's of een eerder aangesloten mobiel apparaat aansluiten op de Soundbar.
• BT PAIRING (BT koppelen): In deze modus kunt u een nieuw apparaat aansluiten op de Soundbar. (Druk op de PAIR-knop (Koppelen) op de afstandsbediening of houd de (Source)-knop (Bron) aan de rechterkant van de Soundbar langer dan 5 seconden ingedrukt terwijl de Soundbar in de "BT"-modus staat.)

OPMERKINGEN

• Als u om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• In de Bluetooth-verbindingsmodus wordt de Bluetooth-verbinding verbroken als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 meter.
• De Soundbar wordt na 20 minuten in de stand-by stand automatisch uitgeschakeld.
• De Soundbar voert mogelijk geen Bluetooth-zoekopdracht of -verbinding correct uit onder de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de Soundbar is.
  • Als er meerdere Bluetooth-apparaten tegelijkertijd met de Soundbar zijn gekoppeld.
  • Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of niet goed functioneert.
• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de Soundbar-hoofdeenheid worden gehouden, bijv. magnetrons, draadloze LAN-apparaten, enz.
• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de A2DP-functie (AV) ondersteunt.
• U kunt de Soundbar niet aansluiten op een Bluetooth-apparaat dat alleen de HF-functie (Handsfree) ondersteunt.
• Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld, zal het selecteren van "[AV] Samsung Soundbar R5-Series" in de lijst met gescande apparaten van het apparaat de Soundbar automatisch naar de "BT"-modus schakelen.
  • Alleen beschikbaar als de Soundbar wordt vermeld in de gekoppelde apparaten van het Bluetooth-apparaat. (Het Bluetooth-apparaat en de Soundbar moeten al minstens één keer eerder zijn gekoppeld.)
• De Soundbar wordt alleen weergegeven in de lijst met gezochte apparaten van het Bluetooth-apparaat wanneer de Soundbar "BT READY" (BT gereed) weergeeft.
• De Soundbar kan niet aan een ander Bluetooth-apparaat worden gekoppeld als deze zich al in de Bluetooth-modus bevindt en aan een Bluetooth-apparaat is gekoppeld.

Bluetooth inschakelen (GELUIDSMODUS)
Als een eerder gekoppeld Bluetooth-apparaat probeert te koppelen met de Soundbar wanneer de Bluetooth inschakelen-functie is ingeschakeld en de Soundbar is uitgeschakeld, wordt de Soundbar automatisch ingeschakeld.

1. Houd de SOUND MODE-knop (GELUIDSMODUS) langer dan 5 seconden ingedrukt op de afstandsbediening terwijl de Soundbar is ingeschakeld.
2. "ON-BLUETOOTH POWER" (Bluetooth inschakelen) verschijnt op het display van de Soundbar.

Het Bluetooth-apparaat loskoppelen van een Soundbar
U kunt een Bluetooth-apparaat loskoppelen van de Soundbar. Raadpleeg de gebruikershandleiding van het Bluetooth-apparaat voor instructies.

• De Soundbar wordt losgekoppeld.
• Wanneer de Soundbar is losgekoppeld van het Bluetooth-apparaat, geeft de Soundbar "BT DISCONNECTED" (BT verbroken) weer op het voorste display.

De Soundbar loskoppelen van het Bluetooth-apparaat
Druk op de (Source)-knop (Bron) op het rechterzijpaneel of op de afstandsbediening en schakel vervolgens over naar een andere modus dan "BT".

• Het loskoppelen kost tijd omdat het Bluetooth-apparaat een reactie van de Soundbar moet ontvangen. (De ontkoppelingstijd kan verschillen, afhankelijk van het Bluetooth-apparaat)
• Wanneer de Soundbar is losgekoppeld van het Bluetooth-apparaat, geeft de Soundbar "BT DISCONNECTED" (BT verbroken) weer op het voorste display.

OPMERKINGEN

• In de Bluetooth-verbindingsmodus wordt de Bluetooth-verbinding verbroken als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 meter.
• De Soundbar wordt na 20 minuten in de stand-by stand automatisch uitgeschakeld.

Meer over Bluetooth
Bluetooth is een technologie waarmee Bluetooth-compatibele apparaten eenvoudig met elkaar kunnen worden verbonden via een korte draadloze verbinding.

• Een Bluetooth-apparaat kan ruis of storing veroorzaken, afhankelijk van het gebruik, als:
  • Een deel van uw lichaam in contact is met het ontvangende/verzendende systeem van het Bluetooth-apparaat of de Soundbar.
  • Het wordt blootgesteld aan elektrische variatie door obstructies veroorzaakt door een muur, hoek of kantoorscherm.
  • Het wordt blootgesteld aan elektrische interferentie van apparaten met dezelfde frequentieband, waaronder medische apparatuur, magnetrons en draadloze LAN's.
• Koppel de Soundbar aan het Bluetooth-apparaat terwijl ze dicht bij elkaar zijn.
• Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, hoe slechter de kwaliteit. Als de afstand groter is dan het Bluetooth-bereik, wordt de verbinding verbroken.
• In gebieden met een slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet correct.
• De Bluetooth-verbinding werkt alleen als deze zich dicht bij het apparaat bevindt. De verbinding wordt automatisch verbroken als het Bluetooth-apparaat buiten bereik is. Zelfs binnen bereik kan de geluidskwaliteit worden aangetast door obstakels zoals muren of deuren.
• Dit draadloze apparaat kan tijdens het gebruik elektrische interferentie veroorzaken.

De Samsung Audio Remote-app gebruiken
De Samsung Audio Remote-app installeren

Om de Soundbar te bedienen met uw smartapparaat en de Samsung Audio Remote-app, downloadt u de Samsung Audio Remote-app uit de Google Play Store.

Zoeken in de Market: Samsung Audio Remote

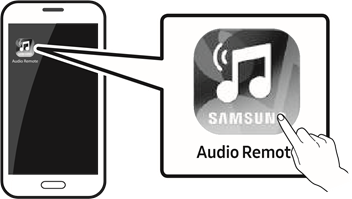

De Samsung Audio Remote-app starten
Om de Samsung Audio Remote-app te starten en te gebruiken, tikt u op het Audio Remote-pictogram op uw smartapparaat en volgt u de aanwijzingen op het scherm.

• De Samsung Audio Remote-app is alleen compatibel met mobiele telefoons en mobiele apparaten van Android met Android OS 3.0 of hoger.

DE AFSTANDSBEDIENING GEBRUIKEN

De afstandsbediening gebruiken

	Power	Schakelt de Soundbar in en uit.
	Source	Druk hierop om een bron te selecteren die is aangesloten op de Soundbar. BT PAIRING mode Om de "BT PAIRING"-modus in te schakelen, wijzigt u de bron in de "BT"-modus en houdt u vervolgens de (Source)-knop langer dan 5 seconden ingedrukt.
	Mute	Druk op de (Mute)-knop om het geluid te dempen. Druk er nogmaals op om het geluid weer in te schakelen.
	SOUND MODE	U kunt het gewenste geluidseffect selecteren door STANDARD, SURROUND SOUND, GAME of SMART te kiezen. Selecteer de modus "STANDARD" als u wilt genieten van het originele geluid. DRC (Dynamic Range Control) Hiermee kunt u dynamic range control toepassen op Dolby Digital-tracks. Houd de SOUND MODE-knop ingedrukt terwijl de Soundbar is uitgeschakeld om DRC (Dynamic Range Control) in of uit te schakelen. Als de DRC is ingeschakeld, wordt het luide geluid verminderd. (Het geluid kan worden vervormd.) Bluetooth Power Deze functie schakelt de Soundbar automatisch in wanneer deze een verbindingsverzoek ontvangt van een eerder aangesloten tv of Bluetooth-apparaat. De instelling is standaard ingeschakeld. Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt om de Bluetooth Power-functie uit te schakelen.
	Bluetooth PAIR	Druk op de PAIR-knop. "BT PAIRING" verschijnt op het display van de Soundbar. U kunt de Soundbar in deze modus verbinden met een nieuw Bluetooth-apparaat door de Soundbar te selecteren in de zoeklijst van het Bluetooth-apparaat.
	Play / Pause	Druk op de -knop om een muziekbestand tijdelijk te pauzeren. Wanneer u nogmaals op de knop drukt, wordt het muziekbestand afgespeeld. Auto Power Down Function Het apparaat wordt automatisch uitgeschakeld in de volgende situaties: In de D.IN / HDMI / BT / USB-modus: als er 20 minuten geen audiosignaal is. In de AUX-modus: Als de audiokabel (AUX) 20 minuten is losgekoppeld. Als er 8 uur geen KEY-invoer is wanneer de audiokabel (AUX) is aangesloten. (De Auto Power Down-functie kan alleen worden uitgeschakeld als het apparaat in de "AUX"-modus staat.) Om de Auto Power Down-functie uit te schakelen terwijl het apparaat in de "AUX"-modus staat, houdt u de -knop 5 seconden ingedrukt. "ON-AUTO POWER DOWN" / "OFFAUTO POWER DOWN" verschijnt op het display.
	Up/Down/ Left/Right	Druk op de aangegeven gebieden om Omhoog/Omlaag/Links/Rechts te selecteren. Druk op de knop Omhoog/Omlaag/Links/Rechts om functies te selecteren of in te stellen. Repeat Om de Repeat-functie in de "USB"-modus te gebruiken, drukt u op de knop Up. Music Skip Druk op de knop Right om het volgende muziekbestand te selecteren. Druk op de knop Left om het vorige muziekbestand te selecteren. Anynet+ / Auto Power Link U kunt Anynet+ en Auto Power Link in- of uitschakelen. Anynet+ en Auto Power Link worden respectievelijk in- en uitgeschakeld met de knoppen Right en Left. Anynet+: Als de Soundbar via een HDMI-kabel is aangesloten op een Samsung-tv, kunt u uw Soundbar bedienen met een afstandsbediening van een Samsung-tv. Houd de knop Right 5 seconden ingedrukt om Anynet+ in en uit te schakelen. Auto Power Link: Als de Soundbar via een digitale optische kabel op uw tv is aangesloten, kan de Soundbar automatisch worden ingeschakeld wanneer u uw tv inschakelt. Houd de knop Left 5 seconden ingedrukt om Auto Power Link in en uit te schakelen. Anynet+ / Auto Power Link zijn standaard ingesteld op AAN. ID SET Houd de knop Up 5 seconden ingedrukt om de ID SET te voltooien (bij aansluiting op een accessoire).
		Volume Restriction function Om uw gehoor te beschermen, beperkt de Volume Restriction-functie het volume tot 20 als u de Soundbar inschakelt wanneer het volume hoger is dan 20. De standaardwaarde voor de Volume Restriction-functie is Uit. U moet deze inschakelen om deze te activeren. Wanneer de Volume Restriction-functie is ingeschakeld, blijft deze ingeschakeld, zelfs wanneer de stroom is uitgeschakeld. Om Volume Restriction in of uit te schakelen, houdt u de knop Down op de afstandsbediening 5 seconden ingedrukt. Als Volume Restriction is uitgeschakeld, verschijnt "V FREE" op het voorpaneel. Als de functie is ingeschakeld, verschijnt "V LOCK".
	Sound Control	U kunt TREBLE, BASS of AUDIO SYNC selecteren. Om het volume van het hoge of lage geluid te regelen, selecteert u TREBLE of BASS in Geluidsinstellingen en past u vervolgens het volume aan tussen -6~+6 met behulp van de knoppen Up/Down. Houd de (Sound Control)-knop ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz kunnen worden geselecteerd met behulp van de knoppen Left/Right en elk kan worden aangepast aan een instelling tussen -6 en +6 met behulp van de knoppen Up/Down. Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, selecteert u AUDIO SYNC in Geluidsinstellingen en stelt u vervolgens de audiovertraging in tussen 0~300 milliseconden met behulp van de knoppen Up/Down. (Niet beschikbaar in de "USB"-modus.) AUDIO SYNC wordt alleen ondersteund voor sommige functies.

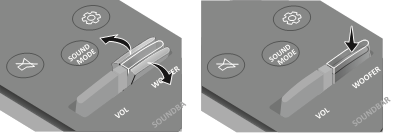

	WOOFER	Duw de WOOFER-knop omhoog of omlaag om het volume van de subwoofer aan te passen op -12 of tussen -6 en +6. Om het volumeniveau van de subwoofer op 0 in te stellen, drukt u op de knop.
	VOL	Duw de VOL-knop omhoog of omlaag om het volume aan te passen. Mute Druk op de VOL-knop om het geluid te dempen. Druk er nogmaals op om het geluid weer in te schakelen.

Het volume van de Soundbar aanpassen met een tv-afstandsbediening
Als u een Samsung-tv hebt, kunt u het volume van de Soundbar aanpassen met de IR-afstandsbediening die bij uw Samsung-tv is geleverd.

Gebruik eerst het tv-menu om de tv-audio op uw Samsung-tv in te stellen op externe luidsprekers en gebruik vervolgens uw Samsung-afstandsbediening om het volume van de Soundbar te regelen. Zie de gebruikershandleiding van de tv voor meer informatie. De standaardmodus voor deze functie is bediening door een Samsung-tv-afstandsbediening. Als uw tv geen Samsung-tv is, volgt u de onderstaande instructies om de instellingen van deze functie te wijzigen.

1. Schakel de Soundbar uit.

2. Als u deze functie niet wilt gebruiken, duwt u de WOOFER-knop omhoog en houdt u deze 5 seconden ingedrukt totdat "OFF-TV REMOTE" op het display verschijnt.

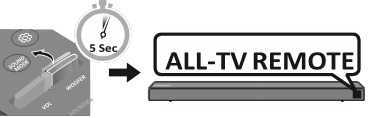

3. Als u de Soundbar wilt bedienen met de afstandsbediening van uw tv, duwt u de WOOFER-knop omhoog en houdt u deze 5 seconden ingedrukt totdat "ALL-TV REMOTE" op het display verschijnt. Gebruik vervolgens het menu van uw tv om externe luidsprekers te selecteren.

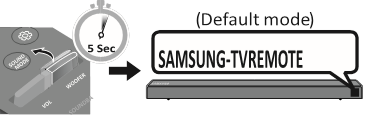

4. Als u de Soundbar wilt terugzetten naar de standaardmodus (bediening door een Samsung-tv-afstandsbediening), duwt u de WOOFER-knop omhoog en houdt u deze 5 seconden ingedrukt totdat "SAMSUNG-TV REMOTE" op het display verschijnt.


• Elke keer dat u de WOOFER-knop omhoog duwt en 5 seconden vasthoudt, schakelt de modus in de volgende volgorde: "SAMSUNG-TV REMOTE" (Standaardmodus) → "OFF‑TV REMOTE" → "ALL‑TV REMOTE".
• Deze functie is mogelijk niet beschikbaar, afhankelijk van de afstandsbediening.
• Fabrikanten die deze functie ondersteunen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

De verborgen knoppen gebruiken (knoppen met meer dan één functie)

Verborgen knop
Knop op de afstandsbediening	Functie
WOOFER	Tv-afstandsbediening aan/uit (stand-by)
(Source)	BT Pairing
(Play / Pause)	Auto Power Down aan/uit (AUX-modus)
	Initialiseren (stand-by)
	BT Ready
Left	Auto Power Link AAN/UIT
Right	Anynet+ AAN/UIT
Up	ID SET
Down	Volumebeperking AAN/UIT
(Sound Control)	7-bands EQ
SOUND MODE	DRC AAN/UIT (stand-by)
	Bluetooth Power

Uitvoerspecificaties voor de verschillende geluidseffectmodi

Effect		Input	Output
			Zonder draadloze achterspeakerkit	Met draadloze achterspeakerkit
SOUND MODE	STANDARD	2.0 ch	2.1 ch	4.1 ch
		5.1 ch	2.1 ch	4.1 ch
	SURROUND SOUND	2.0 ch	2.1 ch	4.1 ch
		5.1 ch	2.1 ch	4.1 ch
	GAME	2.0 ch	2.1 ch	4.1 ch
		5.1 ch	2.1 ch	4.1 ch
	SMART	2.0 ch	2.1 ch	4.1 ch
		5.1 ch	2.1 ch	4.1 ch

• De Samsung Wireless Rear Speaker Kit kan afzonderlijk worden aangeschaft. Neem contact op met de verkoper van wie u de Soundbar hebt gekocht om een kit te kopen.

DE WANDBEVESTIGING INSTALLEREN

Installatievoorzorgsmaatregelen

• Installeer alleen op een verticale muur.
• Niet installeren op een plaats met een hoge temperatuur of vochtigheid.
• Controleer of de muur sterk genoeg is om het gewicht van het product te dragen. Zo niet, verstevig de muur of kies een ander installatiepunt.
• Koop en gebruik de bevestigingsschroeven of ankers die geschikt zijn voor het soort muur dat u hebt (gipsplaat, ijzerplaat, hout, enz.). Bevestig de steunschroeven indien mogelijk in de muurstijlen.
• Koop muurbevestigingsschroeven op basis van het type en de dikte van de muur waarop u de Soundbar wilt bevestigen.
  • Diameter: M5
  • Lengte: 35 mm of langer aanbevolen.
• Sluit kabels van het apparaat aan op externe apparaten voordat u de Soundbar aan de muur installeert.
• Zorg ervoor dat het apparaat is uitgeschakeld en losgekoppeld voordat u het installeert. Anders kan dit een elektrische schok veroorzaken.

Wandmontagecomponenten

1. Plaats de Wall Mount Guide (wandmontagehulp) tegen het muuroppervlak.

• De Wall Mount Guide (wandmontagehulp) moet waterpas zijn.
• Als uw tv aan de muur is bevestigd, installeer dan de Soundbar ten minste 5 cm onder de tv.


2. Lijn de Wall Mount Guide's Centre Line (middenlijn van de wandmontagehulp) uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wall Mount Guide (wandmontagehulp) aan de muur met tape.

• Als u niet onder een tv monteert, plaatst u de Centre Line (middenlijn) in het midden van het installatiegebied.

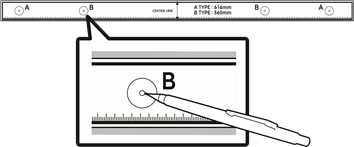

3. Steek een penpunt of aangescherpte potloodpunt door het midden van de B-TYPE-afbeeldingen aan elk uiteinde van de gids om de gaten voor de steunschroeven te markeren en verwijder vervolgens de Wall Mount Guide (wandmontagehulp).

4. Boor met een boor van de juiste grootte een gat in de muur bij elke markering.

• Als de markeringen niet overeenkomen met de posities van de stijlen, zorg er dan voor dat u de juiste ankers of mollies in de gaten steekt voordat u de steunschroeven insteekt. Als u ankers of mollies gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de ankers of mollies die u gebruikt.

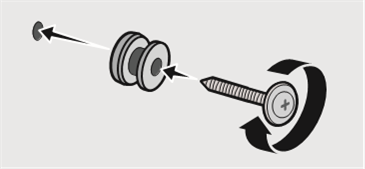

5. Steek een schroef (niet meegeleverd) door elke Holder-Screw (houderschroef) en schroef vervolgens elke schroef stevig in een steunschroefgat.

6. Installeer de 2 Bracket-Wall Mounts (wandmontagebeugels) in de juiste richting aan de onderkant van de Soundbar met behulp van 2 Screws (schroeven).


• Zorg er bij de montage voor dat het hangergedeelte van de Bracket-Wall Mounts (wandmontagebeugels) zich achter de achterkant van de Soundbar bevindt.

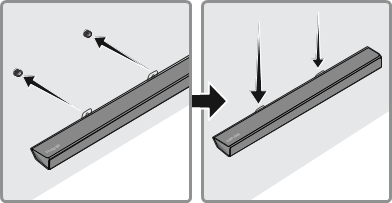

7. Installeer de Soundbar met de bevestigde Bracket-Wall Mounts (wandmontagebeugels) door de Bracket-Wall Mounts (wandmontagebeugels) aan de Holder-Screws (houderschroeven) aan de muur te hangen.

8. Schuif de Soundbar omlaag, zoals hieronder weergegeven, zodat de Bracket-Wall Mounts (wandmontagebeugels) stevig op de Holder-Screws (houderschroeven) rusten.

• Steek de Holder-Screws (houderschroeven) in het brede (onderste) deel van de Bracket-Wall Mounts (wandmontagebeugels) en schuif de Bracket-Wall Mounts (wandmontagebeugels) vervolgens omlaag zodat de Bracket-Wall Mounts (wandmontagebeugels) stevig op de Holder-Screws (houderschroeven) rusten.


SOFTWARE-UPDATE

Samsung kan in de toekomst updates aanbieden voor de systeemfirmware van de Soundbar.

Als er een update wordt aangeboden, kunt u de firmware bijwerken door een USB-apparaat met de firmware-update erop aangesloten op de USB-poort op uw Soundbar aan te sluiten. Ga voor meer informatie over het downloaden van updatebestanden naar de website van Samsung Electronics op www.samsung.com → Ondersteuning.

Voer vervolgens het modelnummer van uw Soundbar in of selecteer het, selecteer de optie Software en apps en vervolgens Downloads. Merk op dat de namen van de opties kunnen variëren. Zie de volgende pagina voor instructies voor het bijwerken.

Updateprocedure

De updatefunctie wist alle gebruikersinstellingen. We raden u aan uw instellingen te noteren, zodat u ze na de update gemakkelijk kunt resetten. Let op: het bijwerken van de firmware reset ook de subwooferverbinding.

1. Sluit een Micro USB-naar-USB-adapterkabel met een mannelijke USB 2.0 Micro USB-stekker (Type B) aan het ene uiteinde en een standaard vrouwelijke 2.0 USB-aansluiting (Type A) aan het andere uiteinde aan op de micro USB-aansluiting op uw Soundbar.

• De Micro USB-naar-USB-adapterkabel wordt apart verkocht. Neem voor aankoop contact op met een Samsung Service Centre of Samsung Customer Care.

2. Volg de onderstaande stappen om de productsoftware te downloaden: Ga naar de Samsung-website op (samsung.com) " zoek naar de modelnaam - selecteer de klantenservice-optie (de naam van de optie kan worden gewijzigd)
3. Sla de gedownloade software op een USB-stick op en selecteer "Extract Here" (Hier uitpakken) om de map uit te pakken.
4. Schakel de Soundbar uit en sluit de USB-stick met de software-update aan op de vrouwelijke poort op een Micro USB-adapterkabel. Sluit de kabel aan op de USB-poort op de Soundbar.
5. Schakel de Soundbar in. Binnen 3 minuten wordt "UPDATE" (UPDATEN) weergegeven en begint het updaten.
6. Wanneer de update is voltooid, wordt de Soundbar uitgeschakeld. Houd de p-knop op de afstandsbediening 5 seconden ingedrukt. "INIT" (INIT) verschijnt op het display en vervolgens wordt de Soundbar uitgeschakeld.

De update is voltooid.

• Dit product heeft een DUAL BOOT-functie. Als de firmware niet wordt bijgewerkt, kunt u de firmware opnieuw bijwerken.

7. Reset uw instellingen.

Als UPDATE niet wordt weergegeven

1. Schakel de Soundbar uit, koppel het USB-opslagapparaat dat de updatebestanden bevat los en sluit het vervolgens opnieuw aan op de USB-poort van de Soundbar.
2. Koppel het netsnoer van de Soundbar los, sluit het weer aan en schakel vervolgens de Soundbar in.

OPMERKINGEN

• De firmware-update werkt mogelijk niet goed als audiobestanden die door de Soundbar worden ondersteund, op het USB-opslagapparaat zijn opgeslagen.
• Koppel de stroom niet los en verwijder het USB-apparaat niet terwijl updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de firmware-update is voltooid.
• Nadat de update is voltooid, worden de gebruikersinstellingen in de Soundbar geïnitialiseerd, zodat u uw instellingen opnieuw kunt instellen. We raden u aan uw instellingen te noteren, zodat u ze na de update gemakkelijk kunt resetten. Let op: het bijwerken van firmware reset ook de subwooferverbinding.
• Als de verbinding met de subwoofer niet automatisch opnieuw tot stand wordt gebracht na de update, raadpleeg dan De Soundbar aansluiten op de subwoofer.
  Als de software-update mislukt, controleer dan of de USB-stick defect is.
• Mac OS-gebruikers moeten MS-DOS (FAT) als USB-formaat gebruiken.
• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het USB-opslagapparaat.

PROBLEEMOPLOSSING

Raadpleeg het volgende voordat u hulp zoekt.

Het apparaat gaat niet aan.
Is het netsnoer op het stopcontact aangesloten?
→ Sluit de stekker aan op het stopcontact.

Een functie werkt niet wanneer op de knop wordt gedrukt.
Is er statische elektriciteit in de lucht?
→ Koppel de stekker los en sluit hem opnieuw aan.

Geluid valt weg in de BT-modus.
→ Zie de Bluetooth-verbindingssecties.

Er wordt geen geluid geproduceerd.
Is de Mute-functie ingeschakeld?
→ Druk op de VOL-knop om de functie te annuleren.

Is het volume ingesteld op minimum?
→ Pas het volume aan.

De afstandsbediening werkt niet.
Zijn de batterijen leeg?
→ Vervang ze door nieuwe batterijen.

Is de afstand tussen de afstandsbediening en de Soundbar-hoofdeenheid te groot?
→ Beweeg de afstandsbediening dichter naar de Soundbar-hoofdeenheid.

De rode LED op de subwoofer knippert en de subwoofer produceert geen geluid.
Dit probleem kan optreden als de subwoofer niet is aangesloten op de Soundbar-hoofdeenheid.
→ Probeer uw subwoofer opnieuw aan te sluiten.

De subwoofer bromt en trilt merkbaar.
Probeer de trilling van uw subwoofer aan te passen.
→ Druk op de WOOFER-knop op uw afstandsbediening om het subwoofervolume aan te passen. (tot -12, of tussen -6 ~ +6).

SPECIFICATIES EN HANDLEIDING

Specificaties

Modelnaam	HW-R550
USB	5V/0.5A
Gewicht	2.2 kg
Afmetingen (B x H x D)	904.0 x 55.0 x 80.0 mm
Bedrijfstemperatuurbereik	+5°C tot +35°C
Luchtvochtigheidsbereik tijdens bedrijf	10% ~ 75%
VERSTERKER Nominaal uitgangsvermogen	40W x 4
Ondersteunde afspeelformaten (DTS 2.0-geluid wordt afgespeeld in DTS-formaat.)	LPCM 2ch, Dolby Audio™ (ondersteuning voor Dolby® Digital), DTS
DRAADLOOS APPARAAT UITGANGSVERMOGEN BT max zendvermogen SRD max zendvermogen	100mW bij 2.4GHz – 2.4835GHz 25mW bij 5.725GHz – 5.825GHz
Subwoofernaam	PS-WR55D
Gewicht	5.0 kg
Afmetingen (B x H x D)	200.6 x 353.0 x 290.0 mm
VERSTERKER Nominaal uitgangsvermogen	160W
DRAADLOOS APPARAAT UITGANGSVERMOGEN SRD max zendvermogen	25mW bij 5.725GHz – 5.825GHz
Algemeen stroomverbruik in stand-by (W)		2.0W
Bluetooth Methode voor het deactiveren van poorten		Houd de knop SOUND MODE meer dan 5 seconden ingedrukt om de Bluetooth Power-functie uit te schakelen.

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor om de specificaties zonder kennisgeving te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

VEILIGHEIDSINFORMATIE

VEILIGHEIDSWAARSCHUWINGEN
OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE KAP (OF ACHTERKANT) NIET VERWIJDEREN.
ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Raadpleeg de onderstaande tabel voor een uitleg van symbolen die mogelijk op uw Samsung-product staan.

RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN.

	Dit symbool geeft aan dat er een hoge spanning aanwezig is binnenin. Het is gevaarlijk om contact te maken met een intern onderdeel van dit product.
	Dit symbool geeft aan dat dit product belangrijke documentatie bevat met betrekking tot bediening en onderhoud.
	Klasse II-product: dit symbool geeft aan dat het geen veilige verbinding met de elektrische aarde (massa) vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, MOET het product een betrouwbare verbinding met de beschermende aarde (massa) hebben.
	Wisselspanning: dit symbool geeft aan dat de nominale spanning die is gemarkeerd met het symbool wisselspanning is.
	Gelijkspanning: dit symbool geeft aan dat de nominale spanning die is gemarkeerd met het symbool gelijkspanning is.
	Voorzichtig, raadpleeg de gebruiksaanwijzing: dit symbool geeft de gebruiker de opdracht de gebruikershandleiding te raadplegen voor meer veiligheidsgerelateerde informatie.

• Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schok te verminderen.

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, PAST U DE BREDE STEKKER OVEREEN MET DE BREDE SLEUF EN STEKT U DEZE VOLLEDIG IN.
• Dit apparaat moet altijd worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.
• Om het apparaat los te koppelen van het elektriciteitsnet, moet de stekker uit het stopcontact worden getrokken, daarom moet de stekker gemakkelijk te bedienen zijn.
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Om dit apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact trekken. Daarom moet de stekker te allen tijde gemakkelijk en direct toegankelijk zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de vermelde stroomvereisten op de identificatiesticker aan de onderkant van uw product. Installeer uw product horizontaal, op een geschikte basis (meubilair), met voldoende ruimte eromheen voor ventilatie (7~10 cm). Zorg ervoor dat de ventilatiesleuven niet bedekt zijn. Plaats het apparaat niet op versterkers of andere apparatuur die heet kan worden. Dit apparaat is ontworpen voor continu gebruik. Om het apparaat volledig uit te schakelen, koppelt u de stekker los van het stopcontact. Koppel het apparaat los als u het langere tijd niet wilt gebruiken.
2. Koppel tijdens onweer de stekker los van het stopcontact. Spanningspieken als gevolg van bliksem kunnen het apparaat beschadigen.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan leiden tot oververhitting en ervoor zorgen dat het apparaat niet goed functioneert.
4. Bescherm het product tegen vocht (bijv. vazen) en extreme hitte (bijv. een open haard) of apparatuur die sterke magnetische of elektrische velden creëert. Koppel de stroomkabel los van het stopcontact als het apparaat niet goed functioneert. Uw product is niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik. Er kan condensatie optreden als uw product bij koude temperaturen is opgeslagen. Als u het apparaat in de winter vervoert, wacht dan ongeveer 2 uur totdat het apparaat de kamertemperatuur heeft bereikt voordat u het gebruikt.
5. De batterij die bij dit product wordt gebruikt, bevat chemicaliën die schadelijk zijn voor het milieu. Gooi de batterij niet bij het algemene huisvuil. Stel de batterij niet bloot aan extreme hitte, direct zonlicht of vuur. Sluit de batterij niet kort, demonteer of oververhit deze niet. Explosiegevaar als de batterij verkeerd wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

Referenties

• Google Play
• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US
• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung HW-R550 Handleiding

Beschikbare talen
