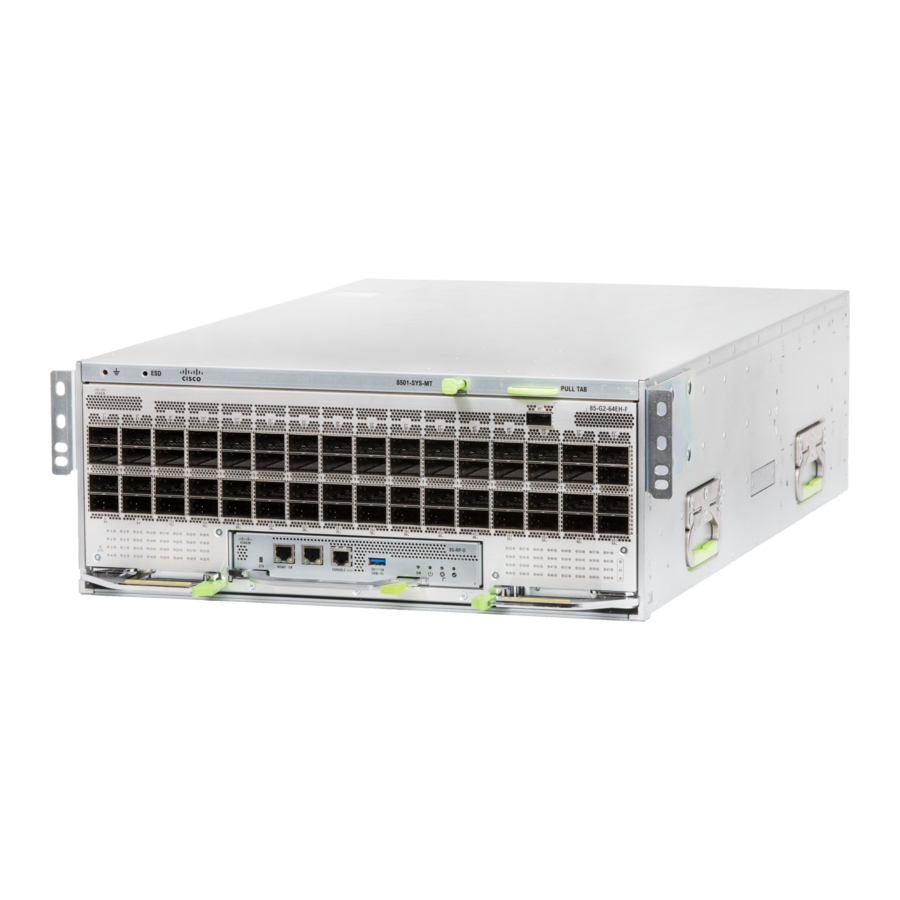

Aansluithandleiding Cisco 8500

Een console aansluiten op het apparaat

Voordat u een netwerkbeheerverbinding voor de switch maakt of de switch op het netwerk aansluit, moet u een lokale beheerverbinding via een consoleterminal maken en een IP-adres voor de switch configureren. De switch is toegankelijk via protocollen voor beheer op afstand, zoals SSH en Telnet. Standaard is SSH opgenomen in de software-image. Maar telnet is geen onderdeel van de software-image. U moet het optionele telnet-pakket handmatig installeren om het te gebruiken.

U kunt de console ook gebruiken om de volgende functies uit te voeren, die elk via de beheerinterface kunnen worden uitgevoerd nadat u die verbinding hebt gemaakt:

• de switch configureren met behulp van de command-line interface (CLI)
• netwerkstatistieken en fouten bewaken
• parameters van de Simple Network Management Protocol (SNMP)-agent configureren
• software-downloadupdates via de console initiëren

U maakt deze lokale beheerverbinding tussen de asynchrone seriële poort op een consoleapparaat dat in staat is tot asynchrone transmissie. Doorgaans kunt u een computerterminal als consoleapparaat gebruiken.

Opmerking Voordat u de consolepoort op een computerterminal kunt aansluiten, moet u ervoor zorgen dat de computerterminal VT100-terminalemulatie ondersteunt. De terminalemulatiesoftware maakt communicatie tussen de switch en de computer mogelijk tijdens de installatie en configuratie.

Voordat u begint

• De switch moet volledig in het rack zijn geïnstalleerd. De switch moet op een stroombron zijn aangesloten en geaard zijn.
• De benodigde bekabeling voor de console-, beheer- en netwerkverbindingen moet beschikbaar zijn.
  • Een RJ45-rolloverkabel en een DB9F/RJ45-adapter.
  • Netwerkbekabeling moet al naar de locatie van de geïnstalleerde switch zijn geleid.

Procedure

1. Configureer het consoleapparaat zodat het overeenkomt met de volgende standaard poortkenmerken:
   • 9600 baud
   • 8 databits
   • 1 stopbit
   • Geen pariteit
2. Sluit een RJ45-rolloverkabel aan op een terminal, pc-terminalemulator of terminalserver.
   De RJ45-rolloverkabel is geen onderdeel van de accessoirekit.
3. Leid de RJ45-rolloverkabel naar behoefte en sluit de kabel aan op de consolepoort op het chassis.
   Als de console of modem geen RJ45-aansluiting kan gebruiken, gebruikt u de DB9F/RJ45F-pc-terminaladapter. U kunt ook een RJ45/DSUB F/F- of RJ45/DSUB R/P-adapter gebruiken, maar u moet die adapters zelf aanschaffen.

Wat u vervolgens moet doen
U bent klaar om de eerste switchconfiguratie te maken.

De beheerinterface aansluiten

De beheerpoort (MGMT ETH) biedt out-of-band beheer, waarmee u de command-line interface (CLI) kunt gebruiken om de switch te beheren via het IP-adres. Deze poort gebruikt een 10/100/1000 Ethernet-verbinding met een RJ-45-interface.

Om een IP-adresconflict te voorkomen, sluit u de MGMT 100/1000 Ethernet-poort pas aan als de eerste configuratie is voltooid.

Voordat u begint
U moet de eerste switchconfiguratie hebben voltooid.

Procedure

1. Sluit een modulaire RJ-45 UTP-kabel aan op de MGMT ETH-poort.
2. Leid de kabel door de centrale sleuf in het kabelmanagementsysteem.
3. Sluit het andere uiteinde van de kabel aan op een 100/1000 Ethernet-poort op een netwerkapparaat.

Wat u vervolgens moet doen
U bent klaar om de interfacepoorten op het netwerk aan te sluiten.

Transceivers/connectoren en kabels

Specificaties van transceiver en kabel

Om te bepalen welke transceivers en kabels door deze switch worden ondersteund, zie Cisco Transceiver Modules Compatibility Information.
Om de specificaties en installatie-informatie van de transceiver te bekijken, zie Cisco Transceiver Modules Install and Upgrade Guides.

RJ-45-connectoren

De RJ-45-connector verbindt categorie 3-, categorie 5-, categorie 5e-, categorie 6- of categorie 6A-folie-twisted-pair- of niet-afgeschermde twisted-pair-kabel van het externe netwerk naar de volgende module-interfaceconnectoren:

• Switchchassis
  • CONSOLE-poort
  • MGMT ETH-poort

Om te voldoen aan de GR-1089-vereisten voor bliksembescherming binnen gebouwen, moet u een folie-twisted-pair-kabel (FTP) gebruiken die aan beide uiteinden correct is geaard.

De volgende afbeelding 1 toont de RJ-45-connector.

Transceivermodules installeren en verwijderen

Deze sectie bevat de installatie-, bekabelings- en verwijderingsinstructies voor de Quad Small Form-Factor Pluggable-transceivermodules. Raadpleeg de Cisco Optical Transceiver Handling Guide voor meer informatie over optische transceivers.

Opmerking U moet de vergrendeling van de transceiver visueel inspecteren om er zeker van te zijn dat de transceivermodule niet beschadigd is, zodat deze de poorten niet beschadigt wanneer deze in de switchpoort wordt geplaatst.

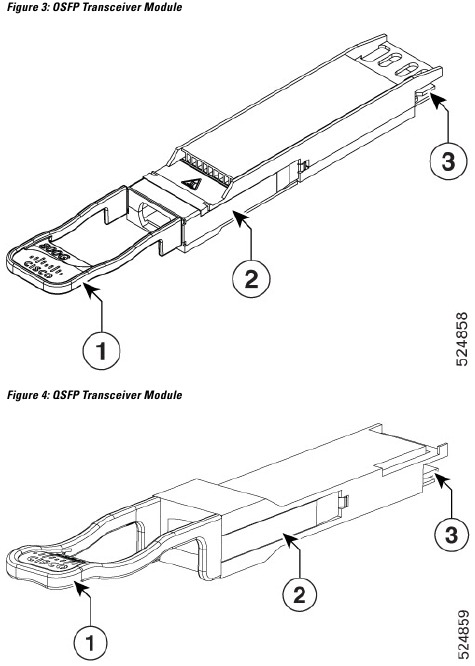

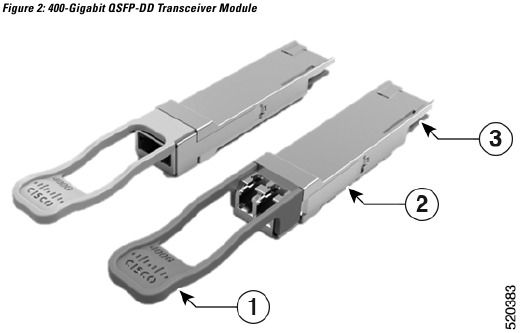

Zie figuren 2-4

Verklaring 1079 Heet oppervlak
Dit pictogram is een waarschuwing voor een heet oppervlak. Om persoonlijk letsel te voorkomen, niet aanraken zonder de juiste bescherming.

Benodigde hulpmiddelen en apparatuur

U hebt deze hulpmiddelen nodig om de transceivermodules te installeren:

• Polsband of ander persoonlijk aardingsapparaat om ESD-gebeurtenissen te voorkomen.
• Antistatische mat of antistatisch schuim om de transceiver op te plaatsen.
• Reinigingshulpmiddelen en inspectieapparatuur voor optische vezels.

De transceivermodule installeren

Verklaring 1055 - Klasse 1/1M-laser
Er is onzichtbare laserstraling aanwezig. Niet blootstellen aan gebruikers van telescopische optiek. Dit is van toepassing op laserproducten van klasse 1/1M.

Verklaring 1051 - Laserstraling
Er kan onzichtbare laserstraling worden uitgezonden door losgekoppelde vezels of connectoren. Niet in de stralen staren of rechtstreeks bekijken met optische instrumenten.

Verklaring 1079 - Heet oppervlak
Dit pictogram is een waarschuwing voor een heet oppervlak. Om persoonlijk letsel te voorkomen, niet aanraken zonder de juiste bescherming.

De transceivermodule is een statisch gevoelig apparaat. Gebruik altijd een ESD-polsband of een soortgelijk individueel aardingsapparaat bij het hanteren van transceivermodules of bij contact met systeemmodules.

Bescherm de transceiverpoorten door schone stofkappen (8000-QSFP-DCAP) te plaatsen in alle poorten die niet in gebruik zijn. Zorg ervoor dat u de optische oppervlakken van de vezelkabels reinigt voordat u ze terugplaatst in de optische poorten van een andere module. Gebruik stofkappen voor alle open poorten op het chassis.
De switch wordt geleverd met stofkappen. We raden u ten zeerste aan om de stofkappen aangesloten te houden totdat u klaar bent om een optiek aan te sluiten.
De stofkappen beschermen de poorten tegen mogelijke EMI-interferentie en voorkomen ook verontreiniging door stofophoping. Om te voldoen aan de EMI-interferentievereisten, moet u de metalen stofkappen gebruiken wanneer de poorten niet in gebruik zijn door optische modules.

De QSFP-transceivermodule heeft een vergrendeling met trek-lipje. Om een transceivermodule te installeren, volgt u deze stappen:

Procedure

1. Bevestig een ESD-polsband aan uzelf en een correct geaard punt op het chassis of het rek.
2. Verwijder de transceivermodule uit de beschermende verpakking.
3. Controleer het label op de transceivermodulebody om te verifiëren dat u het juiste model voor uw netwerk hebt. Verwijder de stofstekker pas wanneer u klaar bent om de netwerkinterfacekabel aan te sluiten. De stofstekker wordt niet weergegeven in de afbeeldingen.
   Opmerking
   U moet de vergrendeling van de transceiver visueel inspecteren om er zeker van te zijn dat de transceivermodule niet beschadigd is, zodat deze de poorten niet beschadigt wanneer deze in de switchpoort wordt geplaatst.

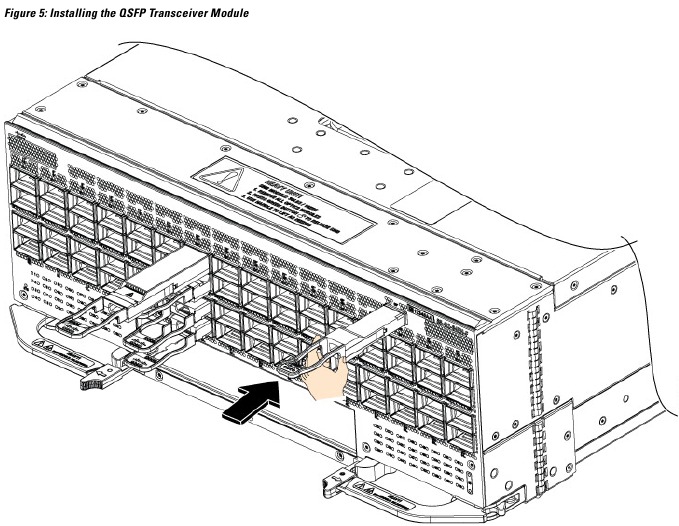

4. Houd de transceiver vast aan het trek-lipje zodat het identificatielabel zich aan de bovenkant bevindt. Zie figuur 5

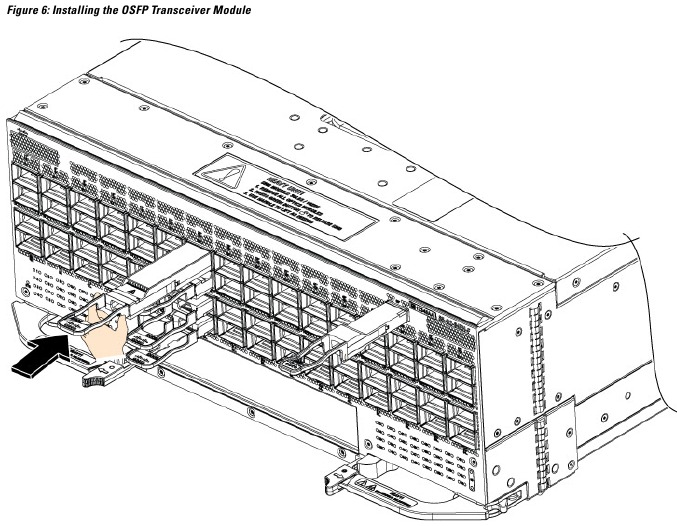

5. Lijn de transceivermodule uit voor de transceivercontactdoosopening van de module en schuif de transceiver voorzichtig in de contactdoos totdat de transceiver contact maakt met de elektrische connector van de contactdoos. Zie Fig. 6

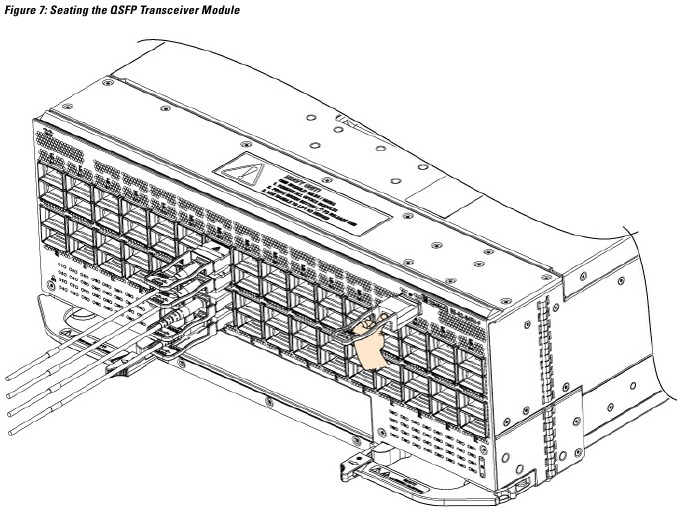

6. Druk stevig op de voorkant van de transceivermodule met uw duim om de transceiver volledig in de kooipoort te plaatsen (zie de onderstaande figuren 8)



Als de vergrendeling niet volledig is ingeschakeld, kunt u de transceivermodule per ongeluk loskoppelen.

De optische netwerkkabel aansluiten

Voordat u begint
Voordat u de stofstekkers verwijdert en optische verbindingen maakt, volgt u deze richtlijnen:

• Houd de beschermende stofstekkers geïnstalleerd in de losgekoppelde glasvezelkabelconnectoren en in de optische boringen van de transceiver totdat u klaar bent om een verbinding te maken.
• Inspecteer en reinig de uiteinden van de optische connectoren vlak voordat u verbindingen maakt.
• Pak de optische connector alleen bij de behuizing vast om een glasvezelkabel aan te sluiten of los te koppelen.

Opmerking De transceivermodules en vezelconnectoren zijn voorzien van een sleutel om onjuiste plaatsing te voorkomen.

Opmerking De multiple-fiber push-on (MPO)-connectoren op de optische transceivers ondersteunen netwerkinterfacekabels met fysiek contact (PC) of ultra-fysiek contact (UPC) platte gepolijste vlaktypen. De MPO-connectoren op de optische transceivers ondersteunen geen netwerkinterfacekabels met een onder een hoek gepolijst contact (APC) vlaktype.

Opmerking Inspecteer de MPO-connector op het juiste kabeltype, reinheid en eventuele schade. Zie het document Inspection and Cleaning Procedures for Fiber-Optic Connections voor volledige informatie over het inspecteren en reinigen van glasvezelverbindingen.

Procedure

1. Verwijder de stofstekkers van de optische netwerkinterfacekabel MPO-connectoren en van de optische boringen van de transceivermodule. Bewaar de stofstekkers voor toekomstig gebruik.

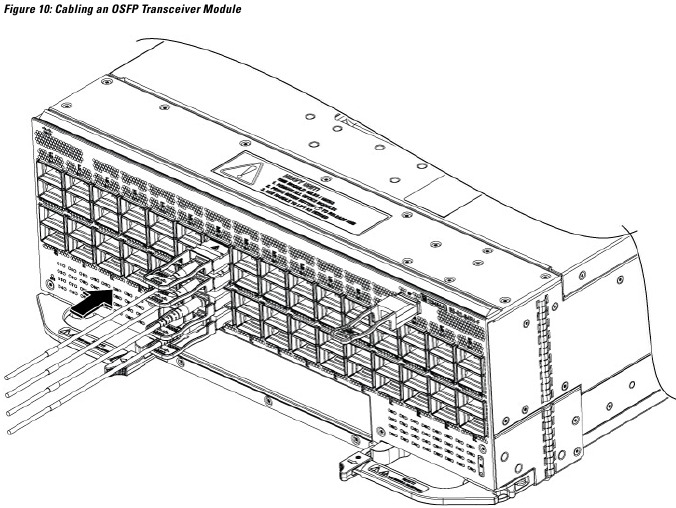

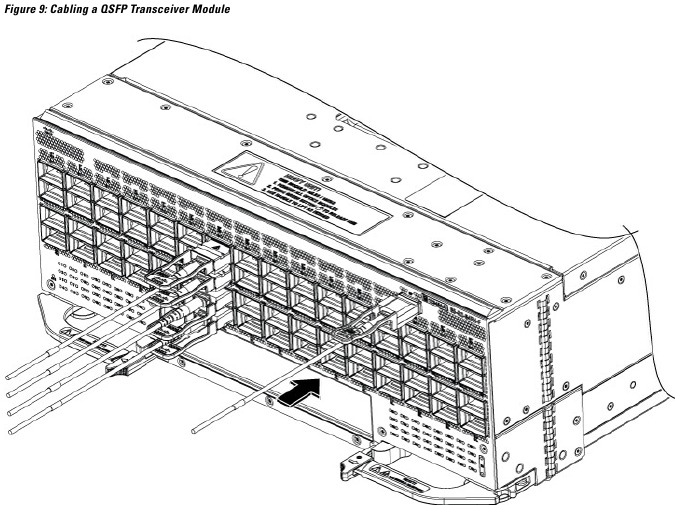

2. Sluit de netwerkinterfacekabel MPO-connectoren onmiddellijk aan op de transceivermodule. Zie figuren 9-10



De transceivermodule verwijderen

Verklaring 1055 - Klasse 1/1M-laser
Er is onzichtbare laserstraling aanwezig. Niet blootstellen aan gebruikers van telescopische optiek. Dit is van toepassing op laserproducten van klasse 1/1M.

Verklaring 1051 - Laserstraling
Er kan onzichtbare laserstraling worden uitgezonden door losgekoppelde vezels of connectoren. Niet in de stralen staren of rechtstreeks bekijken met optische instrumenten.

Verklaring 1079 - Heet oppervlak
Dit pictogram is een waarschuwing voor een heet oppervlak. Om persoonlijk letsel te voorkomen, niet aanraken zonder de juiste bescherming.

De transceivermodule is een statisch gevoelig apparaat. Gebruik altijd een ESD-polsband of een soortgelijk individueel aardingsapparaat bij het hanteren van transceivermodules of bij contact met modules.

Bescherm de transceiverpoorten door schone stofkappen (8000-QSFP-DCAP) te plaatsen in alle poorten die niet in gebruik zijn. Zorg ervoor dat u de optische oppervlakken van de vezelkabels reinigt voordat u ze terugplaatst in de optische poorten van een andere module. Gebruik stofkappen voor alle open poorten op het chassis.
De switch wordt geleverd met stofkappen. We raden u ten zeerste aan om de stofkappen aangesloten te houden totdat u klaar bent om een optiek aan te sluiten.
De stofkappen beschermen de poorten tegen mogelijke EMI-interferentie en voorkomen ook verontreiniging door stofophoping. Om te voldoen aan de EMI-interferentievereisten, moet u de metalen stofkappen gebruiken wanneer de poorten niet in gebruik zijn door optische modules.

Om een transceivermodule te verwijderen, volgt u deze stappen:

Procedure

1. Koppel de netwerkinterfacekabel los van de transceiverconnector.
2. Plaats de stofstekker onmiddellijk in de optische boring van de transceiver.

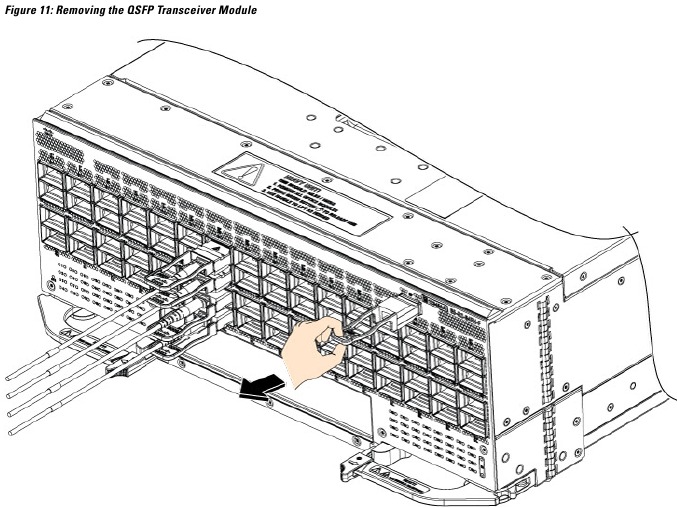

3. Pak het trek-lipje vast en trek voorzichtig om de transceiver los te maken van de kooipoort of -contactdoos. Zie figuur 11.

4. Schuif de transceiver uit de kooipoort of -contactdoos.
5. Plaats de transceivermodule in een antistatische zak.

Interfacepoorten aansluiten

U kunt optische interfacepoorten verbinden met andere apparaten voor netwerkconnectiviteit.

Een glasvezelpoort op het netwerk aansluiten

Sommige transceivers werken met glasvezelkabels die u aansluit op de transceivers en andere transceivers werken met vooraf bevestigde koperkabels. U moet een transceiver in de poort installeren voordat u de glasvezelkabel in de transceiver installeert.

Het verwijderen en installeren van een transceiver kan de levensduur verkorten. Verwijder en plaats transceivers niet vaker dan absoluut noodzakelijk. We raden u aan om kabels los te koppelen voordat u transceivers installeert of verwijdert om schade aan de kabel of transceiver te voorkomen.

Optische poorten loskoppelen van het netwerk

Wanneer u glasvezeltransceivers moet verwijderen, moet u eerst de glasvezelkabels van de transceiver verwijderen voordat u de transceiver uit de poort verwijdert.

Transceivers en optische kabels onderhouden

Raadpleeg het document Inspection and Cleaning Procedures for Fiber-Optic Connections voor inspectie- en reinigingsprocessen voor glasvezelverbindingen.
