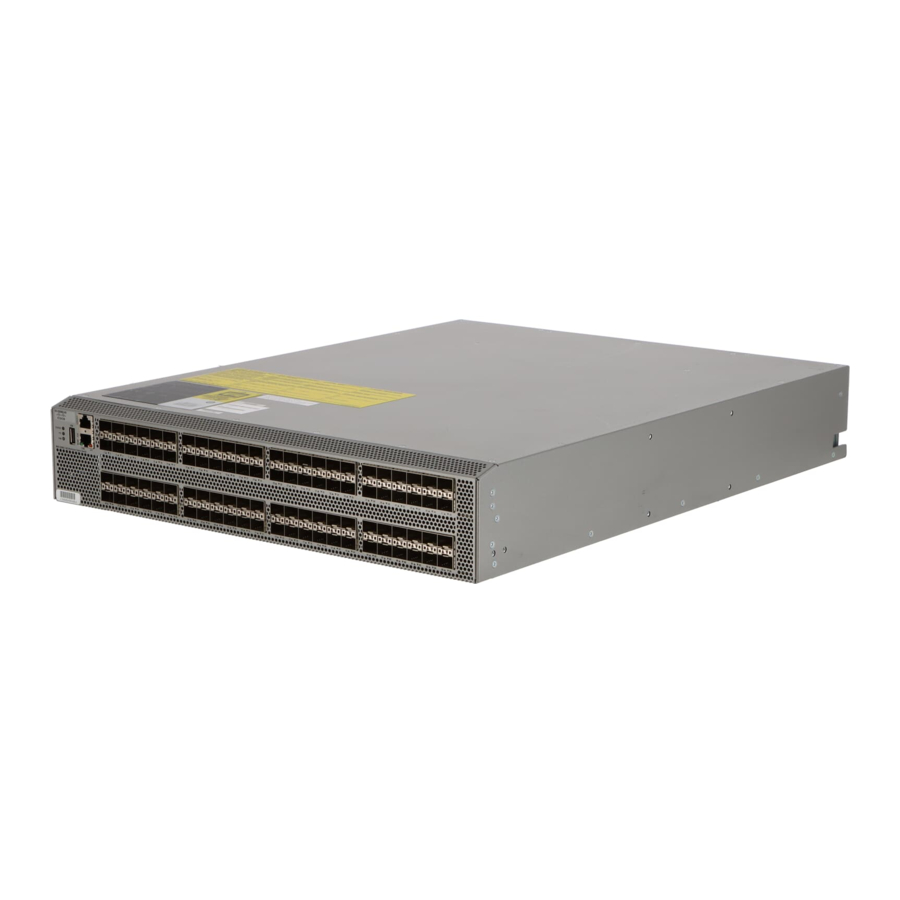

Cisco MDS 9000 Series-handleiding

Vereisten

Dit hoofdstuk bevat de vereisten van de Cisco MDS 9000-familie voor de volgende soorten kasten en racks, uitgaande van een externe omgevingstemperatuur van 0 tot 40 °C:

• Standaard geperforeerde kasten
• Kasten met vaste wanden met een dakventilator (koeling van onder naar boven)
• Standaard open racks
• Telco-racks

Opmerking: Als u een gesloten kast selecteert, raden we een van de thermisch gevalideerde typen aan die hierboven staan: standaard geperforeerd of vaste wanden met een ventilator.

Algemene vereisten

De kast of het rack moet een van de volgende racktypen zijn:

• Standaard 19-inch EIA-kast of -rack met vier stijlen, met montagerails die voldoen aan de Engelse universele gatafstand volgens sectie 1 van ANSI/EIA-310-D-1992. Zie de gedeelten Specifieke vereisten voor geperforeerde kasten en Specifieke vereisten voor kasten met vaste wanden.
• Standaard Telco-rack met twee stijlen, met montagerails die voldoen aan de Engelse universele gatafstand volgens sectie 1 van ANSI/EIA-310-D-1992. Zie het gedeelte Specifieke vereisten voor Telco-racks.

De kast of het rack moet ook aan de volgende vereisten voldoen:

• De minimale verticale rackruimte per chassis moet 1 RU (rack unit) zijn, gelijk aan 1,75 inch (4,4 cm).
• De breedte tussen de rackmontagerails moet minimaal 17,75 inch (45,1 cm) zijn. Voor EIA-racks met vier stijlen is dit de afstand tussen de twee voorste rails.
• Voor EIA-kasten met vier stijlen (geperforeerd of vaste wanden):
  • De minimale afstand voor de buigradius voor glasvezelkabels moet de voorste montagerails van de kast minimaal 3 inch (7,6 cm) van de voordeur zijn en minimaal 5 inch (12,7 cm) als er kabelbeheerbeugels aan de voorkant van het chassis zijn geïnstalleerd.
  • De afstand tussen de buitenkant van de voorste montagerail en de buitenkant van de achterste montagerail moet 23,5 tot 34,0 inch (59,7 tot 86,4 cm) zijn om de installatie van de achterste beugel mogelijk te maken.
  • Er moet minimaal 2,5 inch (6,4 cm) vrije ruimte zijn tussen de zijkant van het chassis en de zijwand van de kast. Er mogen zich geen grote stromingsbelemmeringen in de buurt van de luchtinlaat- of uitlaatopeningen van het chassis bevinden.

Opmerking: Er zijn optionele jumper-voedingskabels beschikbaar voor gebruik in een kast. Zie het gedeelte Jumper-voedingskabel.

Specifieke vereisten voor geperforeerde kasten

Naast de vereisten die worden vermeld in het gedeelte 'Algemene vereisten voor kasten en racks', moeten geperforeerde kasten aan de volgende vereisten voldoen:

• De voor- en achterdeuren moeten een perforatiepatroon met een open oppervlakte van minimaal 60 procent hebben, met minimaal 15 vierkante inch open oppervlakte per rack unit aan deurhoogte.
• We raden aan dat het dak is geperforeerd met een open oppervlakte van minimaal 20 procent, tenzij de kast alleen een Cisco MDS 9396S-switch bevat. In dat geval hoeft het dak niet te worden geperforeerd.
• We raden een open of geperforeerde kastvloer aan om de koeling te verbeteren, maar dit is niet vereist.

Geperforeerde referentiekast
Een geperforeerde kast die aan de bovenstaande vereisten voldoet, is verkrijgbaar bij Rittal Corporation:
Rittal Corporation
One Rittal Place
Springfield, OH 45504 Telefoon: (800) 477-4000
Kast P/N: Rittal 9969427
Kastbeschrijving: PS-DK/OEM-kastconstructie, 1998 x 600 x 1000 (H x B x D) (42U)

Specifieke vereisten voor kasten met vaste wanden

Naast de vereisten die worden vermeld in het gedeelte 'Algemene vereisten voor kasten en racks', moeten kasten met vaste wanden aan de volgende vereisten voldoen:

• Een op het dak gemonteerde ventilator en een luchtkoelingssysteem waarbij de ventilator lucht aanzuigt aan de onderkant van de kast en deze aan de bovenkant afvoert, met een minimum van 500 cfm luchtstroom die via de ventilator het kastdak verlaat.
• Niet-geperforeerde (vaste en afgedichte) voor- en achterdeuren en zijpanelen, zodat de lucht voorspelbaar van onder naar boven stroomt.
• De totale kastdiepte moet 36 tot 42 inch (91,4 tot 106,7 cm) zijn om de deuren te kunnen sluiten en een voldoende luchtstroom te garanderen.
• Een minimum van 150 vierkante inch (968 vierkante cm) open ruimte bij de luchtinlaat van de kastvloer.
• Het laagste onderdeel van de apparatuur moet minimaal 1,75 inch (4,4 cm) boven de vloeropeningen worden geïnstalleerd om te voorkomen dat de vloerinlaat wordt geblokkeerd.

Specifieke vereisten voor standaard open racks

Naast de vereisten die worden vermeld in het gedeelte 'Algemene vereisten voor kasten en racks', moet u, als u het chassis in een open rack (geen zijpanelen of deuren) monteert, ervoor zorgen dat het rack aan de volgende vereisten voldoet:

• Breedte tussen twee voorste montagerails: minimaal 17,75 inch (45,1 cm)
• Minimale verticale rackruimte per chassis: 1 rack unit (RU), gelijk aan 1,75 inch (4,4 cm)
• De afstand tussen de buitenkant van de voorste montagerail en de buitenkant van de achterste montagerail moet 23,5 tot 34,0 inch (59,7 tot 86,4 cm) zijn om de installatie van de achterste beugel mogelijk te maken.
• De afstand tussen de luchtopeningen van het chassis en alle wanden moet 2,5 inch (6,4 cm) zijn.

Specifieke vereisten voor Telco-racks

Naast de vereisten die worden vermeld in het gedeelte 'Algemene vereisten voor kasten en racks', moeten Telco-racks aan de volgende vereisten voldoen:

• De breedte van het rack tussen de twee rackmontagerails moet minimaal 17,75 inch (45,1 cm) zijn.
• De afstand tussen de luchtopeningen van het chassis en alle wanden moet 2,5 inch (6,4 cm) zijn.

Telco- en EIA-schapbeugel

De optionele Telco- en EIA-schapbeugelkit (onderdeelnummer DS-SHELF=) kan de Cisco MDS 9396S-switch tijdens de installatie tijdelijk of permanent ondersteunen. Zodra de voorste rackmontagebeugels stevig aan de rackmontagerails zijn bevestigd, kan de schapbeugel worden verwijderd.

Deze kit ondersteunt de volgende configuraties:

• Een Cisco MDS 9396S-switch in een Telco-rack met twee stijlen
• Een Cisco MDS 9396S-switch in een EIA-rack met vier stijlen

Opmerking: deze optionele kit wordt niet bij de switch geleverd. Neem contact op met uw switchleverancier om de kit te bestellen.

Dit gedeelte beschrijft de procedure voor het installeren van een Cisco MDS 9396S-switch in een rack of kast met behulp van de optionele Telco- en EIA-schapbeugelkit.

Richtlijnen voor rackmontage

Als het rack op wielen staat, zorg er dan voor dat de remmen zijn ingeschakeld of dat het rack anderszins is gestabiliseerd.

Als u deze kit in een EIA-rack installeert, bevestig de switch dan aan alle vier de rackmontagerails. De EIA-rails zijn mogelijk niet dik genoeg om doorbuiging van de schapbeugels te voorkomen als er slechts twee rails worden gebruikt.

Voordat u het chassis in het rack monteert, moet u ervoor zorgen dat de kast of het rack aan de volgende vereisten voldoet:

• De specificaties die worden vermeld in het gedeelte 'Vereisten voor kast en rack'.
• De diepte van het rack tussen de voorste en achterste montagerails is minimaal 18 inch (45,7 cm), maar minder dan of gelijk aan 30 inch (76,2 cm). Dit is specifiek voor EIA-kasten of -racks met vier stijlen.
• De luchtstroom en koeling zijn voldoende en er is voldoende ruimte rond de luchtopeningen op de switch, zoals beschreven in 'Technische specificaties'. Dit is met name belangrijk om te controleren als u de switch in een gesloten kast installeert.
• Het rack heeft voldoende verticale ruimte voor het chassis plus twee rack units voor de schapbeugels en eventuele gewenste ruimte voor het installatieproces.
• Het rack voldoet aan de minimale rackbelastingswaarden per rack unit (RU) die in de volgende tabel worden vermeld.

Voordat u de schapbeugels installeert

Controleer de inhoud van uw kit voordat u de schapbeugels installeert. De volgende tabel bevat de inhoud van de schapbeugelkit.

Vereiste apparatuur

U hebt de volgende apparatuur nodig voor deze installatie:

• Nummer 2 Phillips-schroevendraaier
• Meetlint en waterpas (om ervoor te zorgen dat de schapbeugels waterpas zijn)

De schapbeugelkit installeren in een Telco-rack met twee stijlen

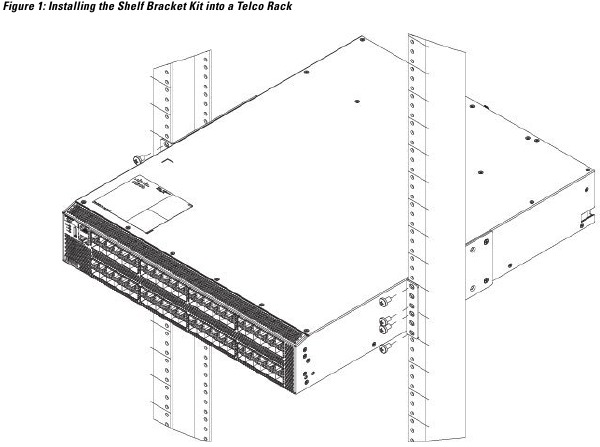

De volgende afbeelding 1 toont de installatie van de schapbeugelkit in een Telco-rack met twee stijlen.

Volg deze stappen om de schapbeugels in een Telco-rack te installeren:

1. Plaats een schapbeugel in een rackmontagerail zoals weergegeven in de bovenstaande afbeelding en lijn de schroefgaten aan de voorkant van de schapbeugel uit met de gaten in de rackmontagerail. Bevestig vervolgens de schapbeugel aan de rackmontagerail met minimaal vier 12-24- of 10-24-schroeven.
   Opmerking: Het onderste gat van de schapbeugel moet worden uitgelijnd met het onderste gat van een rack unit op de rackmontagerail (het gat direct boven de afstand van 1/2 inch).
2. Herhaal dit met de andere schapbeugel.
3. Controleer of de schapbeugels op dezelfde hoogte zitten (gebruik indien gewenst de waterpas of het meetlint).
4. Bevestig de dwarsbalk aan de achterkant van de schapbeugels zoals weergegeven in de bovenstaande afbeelding, met behulp van de 10-32-schroeven.

De schapbeugelkit installeren in een EIA-rack met vier stijlen

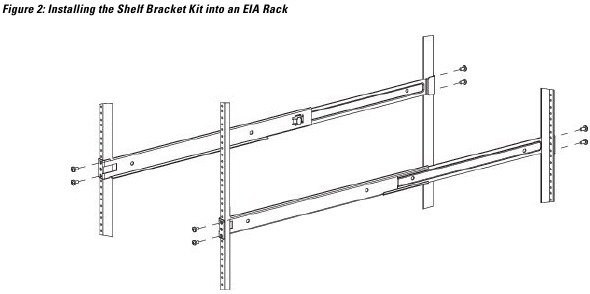

De volgende afbeelding 2 toont de installatie van de schapbeugelkit in een EIA-rack met vier stijlen.

Volg deze stappen om de schapbeugels in een EIA-rack te installeren:

1. Plaats een schapbeugel in de rackmontagerails zoals weergegeven in de bovenstaande afbeelding. Lijn de schroefgaten aan de voorkant van de schapbeugel uit met de gaten in de voorste rackmontagerail. Bevestig vervolgens de schapbeugel aan de voorste rackmontagerail met minimaal vier 12-24- of 10-24-schroeven.
   Opmerking: Het onderste gat van de schapbeugel moet worden uitgelijnd met het onderste gat van een rack unit op de rackmontagerail (het gat direct boven de afstand van 1/2 inch).
2. Herhaal dit met de andere schapbeugel.
3. Controleer of de schapbeugels op dezelfde hoogte zitten (gebruik indien gewenst de waterpas of het meetlint).
4. Bevestig de dwarsbalk aan de schapbeugels zoals weergegeven in de bovenstaande afbeelding, met behulp van de 10-32-schroeven.
5. Plaats de schuifrails in de schapbeugels zoals weergegeven in de bovenstaande afbeelding. Bevestig ze aan de achterste rackmontagerails met minimaal vier 12-24- of 10-24-schroeven.

Het apparaat op de schapbeugels installeren

Dit gedeelte bevat algemene instructies voor het installeren van de switch bovenop de schapbeugels.

Dit apparaat is bedoeld voor installatie in gebieden met beperkte toegang. Een gebied met beperkte toegang is alleen toegankelijk met behulp van speciaal gereedschap, een slot en sleutel of andere beveiligingsmiddelen.
Verklaring 1017

Alleen getraind en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden.
Verklaring 1030

Opmerking: Raadpleeg voordat u het systeem installeert, bedient of onderhoudt de Regulatory Compliance and Safety Information for the Cisco MDS 9000 Family voor belangrijke veiligheidsinformatie.

Volg deze stappen om de switch bovenop de schapbeugels te installeren:

1. Controleer of de schapbeugels waterpas zijn en stevig zijn bevestigd aan de rackmontagerails, de dwarsbalk stevig is bevestigd aan de schapbeugels en het rack is gestabiliseerd.
2. Schuif de switch op de schapbeugels en zorg ervoor dat deze vierkant is gepositioneerd.
3. Bevestig de switch aan de rackmontagerails.

We raden aan om het chassis te aarden, zelfs als het rack al is geaard. Een aardingspad met twee M4-gaten met schroefdraad is op het chassis aangebracht voor het bevestigen van een aardingslip.

Opmerking: De aardingslip moet NRTL-gecertificeerd zijn en compatibel zijn met koperen geleiders. Alleen koperen geleiders (draden) mogen worden gebruikt en de koperen geleider moet voldoen aan de National Electrical Code (NEC) voor ampaciteit.

De schapbeugelkit verwijderen

(Optioneel)
De schapbeugelkit kan worden verwijderd nadat de Cisco MDS 9396S-switch in een EIA-rack met vier stijlen is geïnstalleerd en zowel de voorste rackmontagebeugels als beide C-beugels stevig aan de rackmontagerails zijn bevestigd.
Volg deze stappen om de schapbeugelkit te verwijderen:

1. Verwijder de schroeven waarmee de schuifbeugels aan de achterste rackmontagerails zijn bevestigd en schuif de schuifbeugels vervolgens uit de schapbeugels.
2. Verwijder de schroeven waarmee de dwarsbalk aan de schapbeugels is bevestigd en verwijder vervolgens de dwarsbalk.
3. Verwijder de schroeven waarmee de schapbeugels aan de voorste rackmontagerails zijn bevestigd en verwijder de schapbeugels vervolgens uit het rack.
