Electrolux ICON Series Handleiding

Installatie

Deze handleiding bevat algemene bedieningsinstructies voor uw model. Gebruik de koelkast uitsluitend zoals beschreven in deze handleiding. Volg deze belangrijke eerste stappen voordat u de koelkast start.

Locatie

• Kies een plaats die zich in de buurt van een geaard stopcontact bevindt. Gebruik geen verlengsnoer of adapterstekker.
• Plaats de koelkast indien mogelijk niet in direct zonlicht en uit de buurt van het fornuis, de vaatwasser of andere warmtebronnen.
• De koelkast moet worden geïnstalleerd op een vloer die waterpas is en sterk genoeg om een volledig gevulde koelkast te dragen.
• Houd rekening met de beschikbaarheid van de watertoevoer voor modellen die zijn uitgerust met een automatische ijsmaker.

Installeer de koelkast NIET op een plaats waar de temperatuur onder 13 °C (55 °F) daalt of boven 43 °C (110 °F) stijgt. De compressor kan de juiste temperaturen in de koelkast niet handhaven.
Blokkeer de teenrooster aan de onderkant van uw koelkast NIET. Voldoende luchtcirculatie is essentieel voor een goede werking van uw koelkast.

Installatievrijheid

• Houd de volgende vrije ruimtes aan voor een eenvoudige installatie, goede luchtcirculatie en loodgieters- en elektrische aansluitingen:
  Zijkanten en bovenkant 3/8"
  Achterkant 1"

OPMERKING
Als uw koelkast met de scharnierzijde van de deur tegen een muur is geplaatst, moet u mogelijk extra ruimte laten zodat de deur verder kan worden geopend.

Deur openen
OPMERKING
De koelkastdeuren zijn ontworpen om vanzelf te sluiten binnen een opening van 20 graden.
Uw koelkast moet zo worden geplaatst dat u gemakkelijk toegang heeft tot een aanrecht bij het verwijderen van voedsel. Voor een optimaal gebruik van laden en vriesmanden moet de koelkast zo worden geplaatst dat zowel de koelkast- als de vriesdeur volledig kunnen worden geopend.

Richtlijnen voor de definitieve positionering van uw koelkast:

• Alle vier de hoeken van de kast moeten stevig op de vloer rusten.
• De kast moet aan de voor- en achterkant waterpas staan.
• De zijkanten moeten 6 mm (1/4 inch) van voor naar achteren hellen (om ervoor te zorgen dat de deuren goed sluiten en afdichten).
• Deuren moeten op elkaar zijn uitgelijnd en waterpas staan.

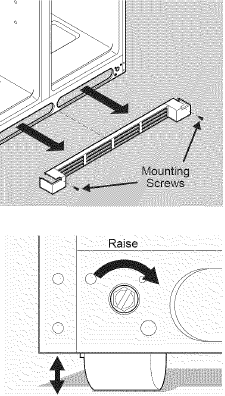

De kast waterpas zetten met behulp van de voorste rollen

Aan al deze voorwaarden kan worden voldaan door de verstelbare voorste rollen omhoog of omlaag te brengen.
Om de kast waterpas te zetten met behulp van de voorste rollen:

1. Open beide deuren en verwijder de teenrooster door voorzichtig naar voren te trekken (zie afbeelding).
2. Sluit de deuren en gebruik een platte schroevendraaier of een 3/8-inch dopsleutel om de voorste rollen omhoog of omlaag te brengen.
3. Zorg ervoor dat beide deuren vrij zijn en dat hun afdichtingen de kast aan alle vier de zijden raken.

De deuren waterpas zetten met behulp van het onderste scharnier

OPMERKING: Zet het apparaat waterpas met de verstelbare rollen voordat u de deuren waterpas zet.

De deuren waterpas zetten met behulp van het verstelbare onderste scharnier (sommige modellen):

1. Als de koelkastdeur lager is dan de vriesdeur, til de koelkastdeur dan op door de stelschroef tegen de klok in te draaien met een 7/16 inch sleutel. (Zie afbeelding.)
2. Als de vriesdeur lager is dan de koelkastdeur, til de vriesdeur dan op door de stelschroef tegen de klok in te draaien met een 7/16 inch sleutel. (Zie afbeelding.)

3. Controleer na het waterpas zetten of de deurstoppen het onderste scharnier raken en of de bovenkant van de deur het bovenste scharnier niet raakt bij een volledige beweging van de deur (van volledig gesloten tot volledig geopend).

4. Plaats de teenrooster terug door deze op zijn plaats te plaatsen.

De deuren verwijderen

Door smalle ruimtes komen
Als uw koelkast niet door een toegangsgebied past, kunt u de afmetingen verkleinen door de deuren te verwijderen. Controleer dit eerst door de toegang te meten.

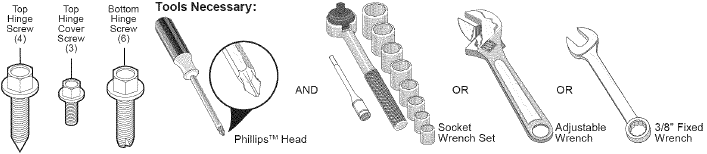

Benodigde gereedschappen
U hebt de volgende gereedschappen nodig:

Voorbereidingen treffen voor het verwijderen van de deuren:

1. Zorg ervoor dat het netsnoer is losgekoppeld van het stopcontact,
2. Open beide deuren en verwijder de teenrooster (zoals uitgelegd in de installatie-instructies die bij uw apparaat zijn geleverd).
3. Verwijder al het voedsel van de deurvakken.
4. Sluit de deuren.

OPMERKING
Raadpleeg de installatie-instructies voor meer informatie over het verwijderen van de teenrooster.
De bovenste scharnierafdekking verwijderen:

1. Verwijder de drie schroeven van de afdekking over de bovenste deurscharnieren,
2. Trek de afdekking ongeveer een halve inch naar voren en til hem eraf.


De koelkastdeur verwijderen:

1. Trek met een potlood lichtjes een lijn rond het bovenste scharnier van de deur. Dit maakt de herinstallatie gemakkelijker.

2. Verwijder de twee schroeven van het bovenste scharnier. Til de deur van het onderste scharnier en zet hem opzij.

3. Verwijder indien nodig de twee onderste scharnierschroeven en het scharnier.
   Om de koelkastdeur terug te plaatsen, voert u de bovenstaande stappen in omgekeerde volgorde uit. Zodra beide deuren op hun plaats zitten, plaatst u ook de bovenste scharnierafdekking terug
4. Verwijder de plastic sluiter en pen van de onderste scharnierconstructie.


Zorg ervoor dat de deuren op een veilige plaats worden gezet waar ze niet kunnen vallen en persoonlijk letsel kunnen veroorzaken.

De vriesdeur verwijderen:

1. Maak de meeraderige kabelconnector boven het bovenste scharnier los. Pak beide zijden van de connector stevig vast en trek ze uit elkaar.

2. Trek met een potlood lichtjes een lijn rond het scharnier. Dit maakt de herinstallatie gemakkelijker.

3. Maak de waterslang los van de connector onder de vriesdeur. De connector komt los wanneer u de buitenste huls naar binnen drukt.

4. Verwijder de schroeven van het bovenste scharnier en trek de meeraderige kabel erdoorheen. Til de deur van het onderste scharnier.

5. Leg de deur op zijn kant om schade aan de waterslang die uit het onderste scharnier steekt te voorkomen.
6. Verwijder de plastic sluiter en pen van de onderste scharnierconstructie.

7. Verwijder indien nodig de twee onderste scharnierschroeven en het scharnier.

Om de vriesdeur terug te plaatsen, voert u de bovenstaande stappen in omgekeerde volgorde uit.
Zodra beide deuren op hun plaats zitten, controleert u of ze op elkaar zijn uitgelijnd en waterpas staan (zie De deuren waterpas zetten met behulp van het onderste scharnier in het gedeelte Installatie) en plaatst u de bovenste scharnierafdekking terug.

De watertoevoer aansluiten

Om elektrische schokken te voorkomen, die de dood of ernstig persoonlijk letsel kunnen veroorzaken, koppelt u de koelkast los van de stroom voordat u een watertoevoerleiding op de koelkast aansluit.

Om schade aan eigendommen te voorkomen:

• Koperen of roestvrijstalen gevlochten leidingen worden aanbevolen voor de watertoevoerleiding. Het wordt niet aanbevolen om watertoevoerleidingen van 1/4 inch plastic te gebruiken. Plastic leidingen vergroten de kans op waterlekkage aanzienlijk en de fabrikant is niet verantwoordelijk voor schade als plastic leidingen worden gebruikt voor de toevoerleiding.
• Installeer GEEN watertoevoerleidingen in gebieden waar de temperatuur onder het vriespunt daalt.
• Chemicaliën van een defecte waterontharder kunnen de ijsmaker beschadigen. Als de ijsmaker is aangesloten op zacht water, zorg er dan voor dat de waterontharder wordt onderhouden en goed werkt.

Zorg ervoor dat uw watertoevoerleiding voldoet aan alle lokale voorschriften.

Voordat u de watertoevoerleiding installeert, hebt u het volgende nodig:

Basisgereedschap: verstelbare moersleutel, platte schroevendraaier en Phillips^™-schroevendraaier

Toegang tot een huishoudelijke koudwaterleiding met een waterdruk tussen 30 en 100 psi.

Een watertoevoerleiding van 1/4 inch (6,4 mm) OD, koperen of roestvrijstalen leidingen. Om de benodigde lengte van de leiding te bepalen, meet u de afstand van de inlaatklep van de ijsmaker aan de achterkant van de koelkast tot uw koudwaterleiding. Voeg vervolgens ongeveer 2,1 meter (7 voet) toe, zodat de koelkast kan worden verplaatst voor het schoonmaken (zoals weergegeven).

Een afsluitklep om de watertoevoerleiding aan te sluiten op uw huishoudelijk watersysteem. Gebruik GEEN zelfborende afsluitklep.

Een compressiemoer en ferrule (huls) voor het aansluiten van een koperen watertoevoerleiding op de inlaatklep van de ijsmaker.

OPMERKING
Neem contact op met uw plaatselijke bouwautoriteit voor aanbevelingen over waterleidingen en bijbehorende materialen voordat u uw nieuwe koelkast installeert. Afhankelijk van uw lokale/nationale bouwvoorschriften beveelt Electrolux voor huizen met bestaande kleppen de Smart Choice^® waterleidingkit 5305513409 (met een roestvrijstalen waterleiding van 1,8 m) aan en voor huizen zonder bestaande klep beveelt Electrolux de Smart Choice water^® leidingkit 5305510264 (met een koperen waterleiding van 6 m met zelfborende zadelklep) aan. Raadpleeg www.electroluxicon.com voor meer informatie.

De watertoevoerleiding aansluiten op de inlaatklep van de ijsmaker

1. Koppel de koelkast los van de stroombron.
2. Plaats het uiteinde van de watertoevoerleiding in een gootsteen of emmer. Zet de watertoevoer AAN en spoel de toevoerleiding door totdat het water helder is. Zet de watertoevoer UIT bij de afsluitklep.
3. Verwijder de plastic dop van de inlaat van de waterklep en gooi de dop weg.
4. Als u een koperen leiding gebruikt - Schuif de messing compressiemoer en vervolgens de ferrule (huls) op de watertoevoerleiding. Duw de watertoevoerleiding zo ver mogelijk in de inlaat van de waterklep (6,4 mm/1/4 inch). Schuif de ferrule (huls) in de inlaat van de klep en draai de compressiemoer met de hand vast op de klep. Draai nog een halve slag vast met een moersleutel; draai de moer NIET te vast aan.

   Als u roestvrijstalen leidingen gebruikt - De moer en ferrule zijn al op de leiding gemonteerd. Schuif de compressiemoer op de inlaat van de klep en draai de compressiemoer met de hand vast op de klep. Draai nog een halve slag vast met een moersleutel; draai de moer NIET te vast aan.

5. Zet de watertoevoerleiding (alleen koperen leidingen) vast aan het achterpaneel van de koelkast met een stalen klem en schroef, zoals weergegeven.
6. Wikkel overtollige watertoevoerleiding (alleen koperen leidingen), ongeveer 2½ slagen, achter de koelkast, zoals weergegeven, en zorg ervoor dat de windingen niet trillen of tegen een ander oppervlak schuren.
7. Zet de watertoevoer AAN bij de afsluitklep en draai alle aansluitingen die lekken vast.
8. Sluit de koelkast weer aan op de stroombron.
9. Om de ijsmaker in te schakelen, laat u de draadsignaalarm zakken (aan de zijkant gemonteerd) of zet u de aan/uit-schakelaar van de ijsmaker op de stand "I" (aan de achterkant gemonteerd).

Raadpleeg na het aansluiten van de watertoevoer "Het watersysteem ontluchten" voor belangrijke informatie over het ontluchten van een leeg watersysteem.
Het watersysteem van uw koelkast omvat verschillende leidingen, een waterfilter, een waterklep en een watertank. Om ervoor te zorgen dat uw waterdispenser goed werkt, moet dit systeem volledig gevuld zijn met water wanneer uw koelkast voor het eerst wordt aangesloten op de huishoudelijke watertoevoerleiding.

Functieoverzicht

Functies en termen begrijpen
Uw Electrolux-koelkast is ontworpen voor optimaal gemak en flexibiliteit bij het opbergen. Gebruik de onderstaande afbeelding om vertrouwd te raken met de productfuncties en -terminologie.
OPMERKING
De functies kunnen per model verschillen.

Functies die niet bij uw koelkast zijn inbegrepen, kunnen worden gekocht op www.electroluxicon.com of door te bellen naar 1-877-435-3287.

Bediening & instellingen

Koeltijd toestaan voor gebruik

Om een betrouwbare voedselopslag te garanderen, laat u uw koelkast en vriezer 8 tot 12 uur werken met de deuren gesloten voordat u er voedsel in plaatst. Tijdens deze koelperiode hoeft u de bedieningselementen niet aan te passen, deze zijn in de fabriek ingesteld.

Koeltemperaturen instellen

Uw koelkast is voorzien van een geavanceerd elektronisch digitaal bedieningssysteem. Het bedieningspaneel van het systeem bevindt zich aan de bovenkant van het versvak.

De twee digitale displays aan de linkerhelft van het bedieningspaneel geven de huidige temperaturen van uw vriezer- en versvak aan.
Om de temperatuur hoger of lager in te stellen, drukt u op de pijl omhoog of omlaag die zich het dichtst bij het display bevindt. De eerste keer dat u op de knop drukt, toont het display de laatste instelling die u hebt ingevoerd. Elke keer dat u daarna op de knop drukt, wordt de instelling met één graad verhoogd.

Het display toont kort uw nieuwe instelling en keert dan terug naar de huidige temperatuur.

Temperatuuraanpassingen maken
Nadat uw koelkast 24 uur heeft gedraaid, kunt u de temperatuur naar behoefte aanpassen. Maak uw aanpassingen klein en geleidelijk en geef de temperatuur de tijd om te veranderen en te stabiliseren. Raadpleeg de volgende richtlijnen voor temperatuurinstellingen.

Temperatuurregelbereik

		Vriezer		Vers voedsel
		Fahrenheit	Celsius	Fahrenheit	Celsius
Warmer	Warmste	6°	-14°	47°	8°
Fabrieksinstelling	Midden	0°	-18°	37°	3°
Kouder	Koudste	-6°	-21°	33°	1°

Fahrenheit of Celsius kiezen
Afhankelijk van welke temperatuurstandaard u wilt gebruiken, kunt u uw bedieningspaneel instellen op Fahrenheit of Celsius. Om te wisselen tussen Fahrenheit en Celsius, drukt u op de Mode button (modusknop) (tussen de twee digitale temperatuurdisplays).
OPMERKING
Het geavanceerde elektronische bedieningssysteem in uw koelkast bevat extra weergavemodi die serviceprofessionals kunnen gebruiken om snel prestatieproblemen vast te stellen.

Temperatuuraanpassing

Het versvak is te warm	Stel de regelaar van het versvak één graad kouder in door op de Down (Colder) button (omlaag (kouder)-knop) te drukken.
Als het versvak te koud is	Stel de regelaar van het versvak één graad warmer in door op de Up (Cold) button (omhoog (koud)-knop) te drukken.
Als het vriesvak te warm is	Stel de regelaar van het vriesvak één graad kouder in door op de Down (Colder) button (omlaag (kouder)-knop) te drukken.
Als het vriesvak te koud is	Stel de regelaar van het vriesvak één graad warmer in door op de Up (Cold) button (omhoog (koud)-knop) te drukken.

Wat te doen als de temperatuurdisplays knipperen
Als u beide temperatuurdisplays continu ziet knipperen, kan dit erop duiden dat het bedieningssysteem een prestatieprobleem heeft gedetecteerd. Bel uw Electrolux-servicemonteur, die het knipperende bericht kan interpreteren.

Het koelsysteem in- en uitschakelen

U kunt het koelsysteem in uw koelkast uitschakelen door op de On/Off button (aan/uit-knop) aan de linkerkant van het temperatuurregelpaneel te drukken.
Om ervoor te zorgen dat u het koelsysteem niet per ongeluk uitschakelt, werkt de knop niet, tenzij u deze drie seconden ingedrukt houdt.
Zodra u het koelsysteem uitschakelt, stopt alle koeling naar het vries- en versvak.
Om het koelsysteem weer in te schakelen, moet u de On/Off button (aan/uit-knop) nogmaals drie seconden ingedrukt houden.

De On/Off button (aan/uit-knop) regelt alleen het koelsysteem van uw koelkast. De stroom naar de verlichting en andere elektrische componenten blijft aan, tenzij u de stekker uit het stopcontact haalt.

Reageren op alarmen

(Audible Tones & Indicator Lights)
Het bedieningssysteem van uw koelkast kan de volgende informatie doorgeven via hoorbare tonen en de alarminicatorlampjes.

Alarm Name.	Indicator Light	Audible Tones	Condition	How to Respond
Aan	(lampje is uit)		Het alarmsysteem is niet actief terwijl de vriezer- en versvak afkoelen tot de huidige temperatuurinstellingen.	Als de vriezer- en versvak binnen drie uur niet overeenkomen met uw temperatuurinstellingen, verwacht dan dat het bedieningssysteem andere omstandigheden signaleert. Als het afkoelen niet stabiliseert in de richting van uw huidige instellingen, bel dan 1-877-435-3267 voor hulp.
Aan	Continu groen		Het alarmsysteem is actief.	Geen reactie vereist.
Deur open	Knipperend groen		De deur van de vriezer of het versvak staat al meer dan vijf minuten open.	Sluit de deur om het alarm uit te schakelen en opnieuw in te stellen.
Hoge temperatuur	Knipperend amberkleurig		Het vriezer- of versvak is al meer dan een uur te warm (45°F of hoger).	Druk op de Alarm Reset button (alarmresetknop) om het alarm uit te schakelen. Als de temperatuur niet verbetert, bel dan 1-877-435-3267 voor hulp.
Stroomstoring	Knipperend amberkleurig		Er is een stroomstoring gedetecteerd.	Druk op de Alarm Reset button (alarmresetknop) om het alarm uit te schakelen en nogmaals om te resetten. Controleer of de stroomstoring lang genoeg heeft geduurd om de temperatuur van het opgeslagen voedsel te beïnvloeden.

De Alarm Reset Button (alarmresetknop) gebruiken
U kunt het alarmsysteem uitschakelen of activeren door de Alarm Reset button (alarmresetknop) drie seconden ingedrukt te houden. Gebruik deze bijvoorbeeld om hoorbare tonen en/of knipperende indicatielampjes uit te schakelen.

Het alarmsysteem wordt niet automatisch gereset als u het netsnoer van uw koelkast loskoppelt en weer aansluit. Het kan alleen opnieuw worden geactiveerd door op de Alarm Reset button (alarmresetknop) te drukken.
Zodra u het alarmsysteem uitschakelt, moet u de Alarm Reset button (alarmresetknop) nogmaals drie seconden ingedrukt houden om het alarmsysteem opnieuw in te stellen (activeren). Het On indicator light (aan-indicatielampje) blijft uit terwijl de vriezer- en versvak afkoelen tot de huidige temperatuurinstellingen. Wanneer de temperatuurinstellingen zijn bereikt, geeft het On light (aan-lampje) groen weer om een actief alarmsysteem aan te geven.

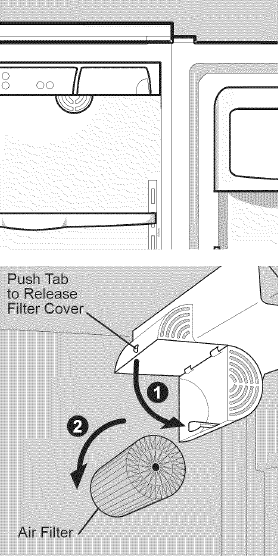

De status van het luchtfilter controleren (sommige modellen)
Het luchtfilter van het versvak van uw koelkast moet van tijd tot tijd worden vervangen. U kunt de noodzaak van vervanging controleren door de Air Filter On/Off button (luchtfilter aan/uit-knop) drie seconden ingedrukt te houden.
Om de status van het luchtfilter te controleren:

1. Druk op de Air Filter On/Off button (luchtfilter aan/uit-knop). Dit activeert een testcyclus en een van de drie filterstatuslampjes wordt weergegeven, wat een van de volgende zaken aangeeft:
   Filter OK - Het luchtfilter hoeft niet te worden vervangen.
   Order Filter - Het luchtfilter is voor ongeveer 80 procent gebruikt. Bestel een nieuw filter.
   Change Filter - Het luchtfilter is 100 procent gebruikt. Vervang het nu.
2. Druk op de Air Filter On/Off button (luchtfilter aan/uit-knop) om het statuslampje uit te schakelen.


Opslagfuncties

Vrijdragende schappen

Om letsel door breuk te voorkomen, behandelt u schappen van gehard glas voorzichtig.
U kunt de schapstanden in de vriezer en het versvak eenvoudig aanpassen aan uw behoeften. De schappen hebben montagebeugels, die aan sleufvormige steunen aan de achterkant van elk compartiment worden bevestigd.

Om de positie van een schap te wijzigen:

1. Verwijder al het voedsel voordat u een schap aanpast.
2. Til de voorkant omhoog.
3. Trek het schap eruit.
4. Vervang door de montagebeugelhaken in de gewenste steunsleuven te steken.
5. Laat het schap zakken en vergrendel het op zijn plaats.


OPMERKING

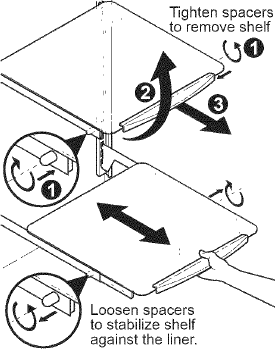

Het Cantilever Sliding Glass Shelf (vrijdragende glazen schuifschap) heeft afstandhouders (zijschroeven) aan de zijkanten van de beugels om het schap stevig op zijn plaats te houden.
Om het schap naar een andere locatie te verplaatsen, moeten de afstandhouders naar binnen (met de klok mee) worden gedraaid. Om het schap op een nieuwe locatie vast te zetten, vergeet niet om de afstandhouders naar buiten (tegen de klok in) te draaien totdat ze de zijkanten van het compartiment raken.
OPMERKING
Bladgroenten blijven het beste bewaard wanneer ze worden bewaard met de Humidity Control (vochtigheidsregeling) ingesteld op Hogere luchtvochtigheid, of in een lade zonder Humidity Control (vochtigheidsregeling). Dit houdt de binnenkomende lucht tot een minimum beperkt en behoudt een maximaal vochtgehalte.

Schapfuncties
Uw koelkast is voorzien van SpillSafe^® glazen schappen, die zijn ontworpen om per ongeluk gemorste vloeistoffen op te vangen en vast te houden. Deze schappen kunnen worden uitgeschoven voor gemakkelijke toegang tot voedsel en snellere reiniging.
Schuifschappen kunnen zo ver naar voren worden getrokken als hun ingebouwde stops toestaan. Schuifschappen kunnen niet van hun montagebeugels worden gescheiden.

Laden

Uw koelkast is voorzien van verschillende opberglades. Deze laden bevinden zich meestal op vaste posities aan de onderkant van het versvak.

Groentelades

Groentelades zijn ontworpen voor het bewaren van fruit, groenten en andere verse producten. Voordat u items in een groentelade opbergt:

• Was de items in helder water en verwijder overtollig water.
• Wikkel alle items in die een sterke geur of een hoog vochtgehalte hebben.

Crisper Humidity Control (vochtigheidsregeling groentelade)
Groentelades zijn voorzien van een schuifregelaar voor het aanpassen van de vochtigheid in de groentelade. Deze functie kan de levensduur van bepaalde verse groenten verlengen die langer meegaan bij een hoge luchtvochtigheid.

Meat Keeper (vleeslade)
Sommige modellen zijn uitgerust met een Meat Keeper drawer (vleeslade) voor de korte termijn opslag van bulkvleesproducten. Deze lade is voorzien van een schuifregelaar voor het aanpassen van de temperatuur binnenin.
Al het vlees dat langer dan twee dagen bewaard moet worden, moet worden ingevroren. Als u fruit of groenten in deze lade bewaart, zet hem dan op een warmere temperatuur om bevriezing te voorkomen.

Deuren

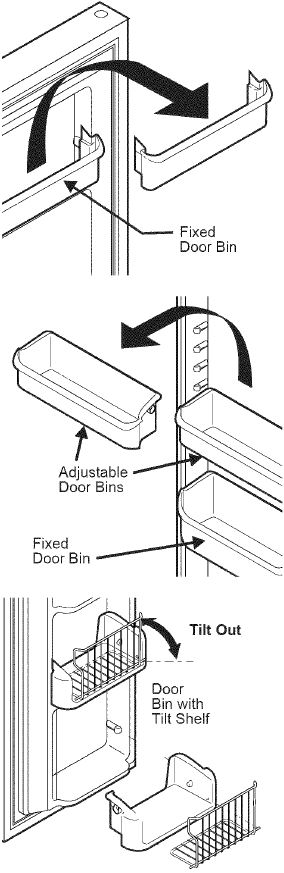

Storage Bins (opbergbakken)
De deuren van uw vriezer en versvak maken gebruik van een systeem van modulaire opbergbakken. Al deze bakken zijn uitneembaar voor eenvoudige reiniging. Sommige hebben een vaste positie, terwijl andere kunnen worden aangepast aan uw behoeften.
Deurbakken zijn ideaal voor het bewaren van potten, flessen, blikken en grote drinkcontainers. Ze maken ook een snelle selectie van veelgebruikte items mogelijk.

Om de positie van een verstelbare deurbak te wijzigen:

1. Verwijder al het voedsel voordat u een bak aanpast.
2. Pak de bak stevig met beide handen vast en til hem omhoog.
3. Verwijder de bak.
4. Plaats de bak net boven de gewenste positie.
5. Laat de bak op de steunen zakken totdat deze op zijn plaats is vergrendeld.

Accessoires

Tall Bottle Retainer (hoge flessenhouder)
De hoge flessenhouder zorgt ervoor dat hoge containers in de bak niet naar voren vallen bij het openen of sluiten van de koelkastdeur. Om te installeren, klikt u de uiteinden van de houder over de rand van de houderwand, zoals in de afbeelding wordt getoond.

Special Items Rack (speciaal artikelenrek)
Het innovatieve ontwerp van het speciale artikelenrek stelt u in staat om een sixpack van 12 ounce drinkblikjes, een fles wijn, een twee-liter frisdrankfles of een doos eieren op te bergen. Om te installeren, schuift u het speciale artikelenrek op de linkerkant van een schap, zoals in de afbeelding wordt getoond.

Can Rack (blikjesrek)
Met het blikjesrek kunt u efficiënt en veilig tot zes blikjes van twaalf ons aan drank bewaren.

Dairy Compartment (zuivelvak)
Gebruik het zuivelvak, aan de bovenkant van de versvakdeur, voor de korte termijn opslag van kaas, smeersels of boter. Het zuivelvak, dat een opklapbaar deksel heeft, is ontworpen om warmer te zijn dan de open opslagruimte om plaats te bieden aan dit soort voedsel.

Ice Cream Shelf (ijsjesschap)
Het ijsjesschap wordt aan de bovenkant van de ijsdispenserhouder bevestigd en maakt het mogelijk om zowel ronde als rechthoekige pakken van uw favoriete ijs te bewaren.

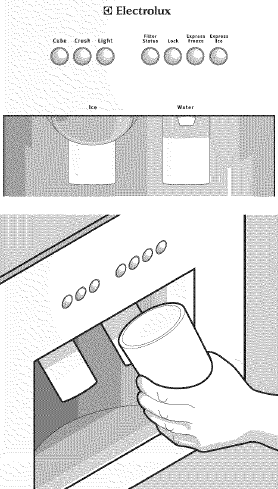

Automatische ijs- en waterdispenser

De dispenser gebruiken

Uw automatische ijs- en waterdispenser is voorzien van een bedieningspaneel, een vak voor drinkglazen en twee duwhendels voor het in- en uitschakelen van de ijs- en watertoevoer.
Het gebruik van het bedieningspaneel van de dispenser is noodzakelijk voor de ijsdispenser, maar niet voor de waterdispenser. Het bedieningspaneel bevat ook opties voor verlichting, filterbewaking en het verhogen van de snelheid van de ijsbereiding en het invriezen.

IJs uitdelen
Om de ijsdispenser te bedienen, drukt u op een optie voor gemalen of blokjes ijs op het bedieningspaneel. Druk een drinkglas tegen de doseerhendel (zo hoog mogelijk om al het ijs op te vangen). Om te stoppen, trekt u het glas weg van de doseerhendel.

Water uitdelen
Om de waterdispenser te bedienen, drukt u een drinkglas tegen de doseerhendel. Om te stoppen met het tappen van water, trekt u het glas weg van de doseerhendel.
Het getapte water is niet koud. Voor kouder water voegt u eerst gemalen ijs of blokjes toe aan uw drinkglas.

Lekbak
Een lekbak aan de voet van het doseervak vangt kleine hoeveelheden gemorste vloeistof op en laat deze verdampen. Deze lekbak is verwijderbaar voor eenvoudige reiniging.
OPMERKING
Giet geen overtollig water en ijs in de lekbak. Deze heeft geen afvoer.

Het bedieningspaneel van de dispenser gebruiken

Cube Button (Knop) & Indicator Light (Indicatorlampje)	Druk op de knop om blokjesijs te krijgen. Het lampje geeft blauw weer. Druk het glas tegen de ijsdoseerhendel en houd het hoog om al het ijs op te vangen.
Crush Button (Knop) & Indicator Light (Indicatorlampje)	Druk op de knop om gemalen ijs te krijgen. Het lampje geeft blauw weer. Druk het glas tegen de ijsdoseerhendel en houd het hoog om al het ijs op te vangen.
Light Button (Knop) & Indicator Light (Indicatorlampje)	Druk op de knop om het dispenserlampje in te schakelen. Het lampje geeft blauw weer. Druk nogmaals op de knop om het dispenserlampje uit te schakelen. Het dispenserlampje gaat ook automatisch aan wanneer ijs en/of water wordt getapt.
Filter Status Button (Knop) & Indicator Light (Indicatorlampje)	Het lampje geeft elke keer dat de dispenser wordt gebruikt een van de drie mogelijke kleuren weer om de status van het waterfilter aan te geven: Green: Water filter does not need changing. (Groen: het waterfilter hoeft niet te worden vervangen.) Amber: Water filter is about 80 percent used. Please order new one. (Oranje: het waterfilter is voor ongeveer 80 procent gebruikt. Bestel een nieuwe.) Red: Water filter is 100 percent used. Please change as soon as possible. (Rood: het waterfilter is 100 procent gebruikt. Vervang het zo snel mogelijk.) Na het vervangen van het waterfilter, reset u de filterstatus door de knop Filter Status 10-15 seconden ingedrukt te houden.
Lock Button (Knop) & Indicator Light (Indicatorlampje)	De dispenser kan worden vergrendeld om ongewenst gebruik te voorkomen. Om te vergrendelen, houdt u de knop 3-5 seconden ingedrukt. Het lampje geeft blauw weer. Om te ontgrendelen, houdt u de knop 3-5 seconden ingedrukt totdat het lampje uitgaat.
Express Freeze Button (Knop) & Indicator Light (Indicatorlampje)	Houd de knop 3-5 seconden ingedrukt om een snellere snelheid voor het invriezen van voedsel te activeren (waardoor de versheid behouden blijft). Het lampje geeft blauw weer. Houd de knop nogmaals 3-5 seconden ingedrukt om te deactiveren.
Express Ice Button (Knop) & Indicator Light (Indicatorlampje)	Houd de knop 3-5 seconden ingedrukt om de ijsproductie te verhogen voor speciale gelegenheden, zoals feesten. Het lampje geeft blauw weer. Houd de knop nogmaals 3-5 seconden ingedrukt om te deactiveren. Express Ice zou elke 24 uur 25 tot 50 procent meer ijs moeten produceren.

Het waterleiding systeem voorbereiden

Het waterleiding systeem van uw koelkast omvat verschillende leidingen, een geavanceerd waterfilter, een distributiekleppenbank en een reservetank om te allen tijde een ruime toevoer naar de ijs- en waterdispenser te garanderen. Dit systeem moet volledig met water worden gevuld wanneer het voor het eerst wordt aangesloten op een externe toevoerleiding.

Voor een goede werking van de dispenser moet de aanbevolen waterdruk tussen 30 psi en 100 psi liggen. Overmatige druk kan leiden tot een storing van het waterfilter.

Om het watertoevoersysteem voor te bereiden:

1. Begin met het vullen van de tank door een drinkglas tegen de watertoevoerhendel te drukken en vast te houden.
2. Houd het glas in deze positie totdat er water uit de dispenser komt. Er zullen merkbare stoten en sputteringen zijn als het systeem lucht door het systeem en de dispenser tuit duwt. Dit kan ongeveer 1½ minuut duren.
3. Blijf ongeveer drie minuten water tappen om het systeem en de leidingverbindingen te spoelen van eventuele onzuiverheden (stop om het glas indien nodig te legen).

OPMERKING
De waterdispenser heeft een ingebouwd apparaat dat de waterstroom afsluit na drie minuten continu gebruik. Om dit uitschakelapparaat te resetten, laat u gewoon de doseerhendel los.

Het langer dan vier minuten indrukken van de doseerhendel kan leiden tot overbelasting en stopzetting van de dispensermotor. De overbelastingsbeveiliging wordt na drie tot vier minuten automatisch gereset.

Bediening en onderhoud van de ijsdispenser

De ijsblokjesmachine, de ijsbak en het toevoermechanisme van de dispenser bevinden zich aan de bovenkant van het vriesvak. Nadat de koelkast op de juiste manier is geïnstalleerd en een paar uur is afgekoeld, kan de ijsblokjesmachine binnen 24 uur ijs produceren. Het kan een ijsbak in ongeveer twee dagen volledig vullen.
De ijsblokjesmachine produceert 2 tot 3 kilo ijs per 24 uur, afhankelijk van de gebruiksomstandigheden. IJs wordt geproduceerd met een snelheid van 8 blokjes per 75 tot 90 minuten.

Uw ijsblokjesmachine wordt vanuit de fabriek verzonden met de draad signaalarm in de AAN-stand (aan de zijkant gemonteerd) of met de schakelaar in de AAN-stand (aan de achterkant gemonteerd). Om een goede werking van uw ijsblokjesmachine te garanderen, sluit u de watertoevoer onmiddellijk aan of schakelt u de ijsblokjesmachine UIT door de aan/uit-schakelaar in de Uit (O)-stand te zetten. Als de ijsblokjesmachine niet wordt uitgeschakeld en de watertoevoer niet is aangesloten, maakt de waterklep een hard ratelend geluid.

De ijsdispenser gebruiken na installatie
Voordat u voor de eerste keer ijs maakt, moet u het watertoevoersysteem voorbereiden. Lucht in nieuwe leidingen kan resulteren in twee of drie lege cycli van de ijsblokjesmachine. Bovendien, als het systeem niet wordt gespoeld, kunnen de eerste ijsblokjes verkleurd zijn of een vreemde smaak hebben.

De ijsdispenser in- en uitschakelen
De ijsproductie wordt geregeld door de aan/uit-schakelaar van de ijsblokjesmachine. Om toegang te krijgen tot de ijsblokjesmachine, trekt u de ijslade eruit. Druk de schakelaar in de stand "O" om hem uit te schakelen en druk hem in de stand "l" om hem in te schakelen.

OPMERKING
De ijsblokjesmachine heeft ook een ingebouwde draad signaalarm, die de ijsproductie automatisch stopt wanneer de ijsbak vol is. Deze signaalarm mag niet worden gebruikt om de ijsblokjesmachine handmatig te stoppen.

Kleine ijsblokjes of ijsschilfers die vast komen te zitten in de ijsblokjesmachine kunnen een teken zijn dat uw waterfilter moet worden vervangen. Als u een aan de zijkant gemonteerde ijsblokjesmachine hebt, kunt u ook holle blokjes ervaren — gedeeltelijk bevroren blokjes met water erin. Wanneer deze blokjes worden geoogst, breken ze open en morsen ze water over de andere ijsblokjes in de ijscontainer, waardoor een vaste ijsmassa wordt gevormd. Naarmate het waterfilter het einde van zijn levensduur nadert en verstopt raakt met deeltjes, wordt er tijdens elke cyclus minder water aan de ijsblokjesmachine geleverd. De ijsblokjesmachine kan niet elke kubus in de ijsblokjesmachine vullen, wat leidt tot kleine kubussen of schilfers die vast kunnen komen te zitten tussen de ijsuitwerpmessen en de stripper. Vergeet niet, als uw ijsblokjesmachine vastloopt met kleine ijsblokjes of als het zes maanden of langer geleden is dat u uw waterfilter voor het laatst hebt vervangen — vervang het waterfilter dan door een nieuw filter. Water van slechte kwaliteit in huis kan vereisen dat het filter vaker wordt vervangen.

Tips voor de ijsdispenser

• IJsblokjes die te lang zijn opgeslagen, kunnen een vreemde smaak ontwikkelen. Leeg de ijscontainer zoals uitgelegd op de volgende pagina.
• Schud de ijscontainer af en toe om het ijs gescheiden te houden.
• Als uw koelkast niet is aangesloten op een watertoevoer of de watertoevoer is uitgeschakeld, schakelt u de ijsblokjesmachine uit door op de aan/uit-schakelaar te drukken.
• Als u in één keer een grote hoeveelheid ijs nodig hebt, kunt u het beste blokjes rechtstreeks uit de ijscontainer halen.
• De volgende geluiden zijn normaal wanneer de ijsblokjesmachine in werking is:
  • Motor draait
  • IJs valt in de ijscontainer
  • Waterklep opent of sluit
  • IJs komt los van de lade
  • Stromend water
• Schakel de ijsblokjesmachine uit bij het schoonmaken van de vriezer en tijdens vakanties.
• Als u de ijsblokjesmachine langere tijd uitschakelt, moet u ook de watertoevoerklep uitschakelen.

De ijsdispenser schoonmaken

Chemicaliën van een slecht functionerende waterontharder kunnen de ijsblokjesmachine beschadigen. Als de watertoevoer naar uw koelkast is onthard, zorg er dan voor dat de ontharder wordt onderhouden om goed te werken.
Maak de ijsblokjesmachine en de ijsbak regelmatig schoon, vooral voordat u op vakantie gaat of verhuist.

Om de ijsdispenser schoon te maken:

1. Schakel de ijsproductie uit door op de uit/aan-schakelaar van de ijsblokjesmachine te drukken.
2. Verwijder de ijsbak door deze omhoog en uit te tillen.
3. Leeg en reinig de ijsbak voorzichtig met een mild reinigingsmiddel. Spoel af met schoon water. Gebruik geen agressieve of schurende reinigers.
4. Laat de ijsbak volledig drogen voordat u deze terugplaatst in de vriezer.
5. Verwijder ijsschilfers en maak de ijsbakplank en de vriezerdeurgoot schoon.
6. Plaats de ijsbak terug. Druk op de uit/aan-schakelaar van de ijsblokjesmachine om de ijsproductie te hervatten.

Verwijder en leeg de ijsopslagbak als:

• Een langdurige stroomstoring (een uur of langer) ervoor zorgt dat ijsblokjes in de ijsopslagbak smelten en aan elkaar vriezen, waardoor het dispensermechanisme vastloopt.
• U de ijsdispenser niet vaak gebruikt. IJsblokjes vriezen aan elkaar in de bak, waardoor het dispensermechanisme vastloopt.

Verwijder de ijsopslagbak en schud om de blokjes los te maken of maak schoon zoals hierboven uitgelegd.

Gebruik NOOIT een ijspriem of een soortgelijk scherp voorwerp om het ijs op te breken. Dit kan de ijsopslagbak en het dispensermechanisme beschadigen.

Draai de vijzel in de ijsbak NIET rond bij het verwijderen of terugplaatsen van de ijsbak. Als de vijzel per ongeluk is gedraaid, moet u de vijzel opnieuw uitlijnen door deze in stappen van 90° te draaien totdat de ijsbak met het aandrijfmechanisme op zijn plaats past. Als de vijzel niet correct is uitgelijnd bij het terugplaatsen van de ijsbak, geeft de koelkast alleen gemalen ijs af. Het kan ook zijn dat de vriezerdeur niet goed sluit, waardoor er warme lucht in de vriezer lekt.

De filter vervangen

De filters lokaliseren

Uw koelkast is uitgerust met afzonderlijke water- en luchtfiltersystemen. Het waterfiltersysteem filtert al het getapte drinkwater, evenals het water dat wordt gebruikt om ijs te produceren. Het luchtfilter verwijdert geuren en onzuiverheden uit het koelkastcompartiment.

Waterfilter
Het waterfilter bevindt zich aan de bovenkant van het vers voedselcompartiment, naast het elektronische bedieningspaneel.

Luchtfilter (sommige modellen)
Het luchtfilter bevindt zich in het koelkastcompartiment in de bovenste achterhoek. Raadpleeg het eerdere gedeelte in deze handleiding voor meer informatie over wanneer u het filter moet vervangen.

Het luchtfilter vervangen

Over het algemeen moet u het luchtfilter om de zes maanden vervangen om een optimale filtering van koelkastgeuren te garanderen. U kunt deze periode aanpassen, afhankelijk van de soorten en hoeveelheden voedsel die u doorgaans in uw koelkast bewaart. Om uw luchtfilter te vervangen:

1. Duw op het plastic bubbeltje aan de zijkant van de luchtfilterbehuizing. De scharnierende onderste helft valt open.
2. Verwijder het oude filter en gooi het weg.
3. Haal het nieuwe filter uit de verpakking en plaats het in de scharnierende onderste helft van de behuizing.
4. Duw de scharnierende onderste helft omhoog totdat de tab vastklikt.
5. Houd de knop Filter Reset (Filter resetten) op het elektronische bedieningspaneel drie seconden ingedrukt.
   Wanneer het lampje Filter OK gaat branden, is de status gereset.
6. Houd de knop Filter Reset (Filter resetten) nogmaals drie seconden ingedrukt om het filterstatussysteem uit te schakelen.

OPMERKING
Het elektronische bedieningspaneel, dat zich aan de bovenkant van het koelkastcompartiment bevindt, bevat bedieningselementen om de status van uw luchtfilter te controleren. Zie het vorige gedeelte voor meer informatie over deze bedieningselementen.

Het waterfilter vervangen

Over het algemeen moet u het waterfilter om de zes tot negen maanden vervangen om de hoogst mogelijke waterkwaliteit te garanderen. Het lampje Filter Status op het bedieningspaneel van de dispenser geeft aan dat u het filter moet vervangen nadat er een standaard hoeveelheid water (1500 liter voor PureAdvantage^TM) door het systeem is gestroomd.
OPMERKING
Ijsophopingen in de ijsblokjesmachine en/of holle ijsblokjes (gedeeltelijk bevroren blokjes met water erin) kunnen er ook op wijzen dat uw waterfilter moet worden vervangen.
Als uw koelkast een tijdje niet is gebruikt (bijvoorbeeld tijdens een verhuizing), vervang dan het filter voordat u de koelkast opnieuw installeert.
OPMERKING
Het PureAdvantage^TM ijs- en watersysteem kan zonder filtratie werken als u een bypass gebruikt in plaats van de waterfilterpatroon. Neem contact op met het Electrolux Customer Care Center op 1-877-435-3287 of bezoek onze website op www.electroluxicon.com om de bypass te bestellen (onderdeelnummer 240396701).

Meer over uw geavanceerde waterfilter
De PureAdvantage^TM ijs- en waterfiltersystemen zijn getest en gecertificeerd door NSF International volgens NSF/ANSI-normen 42 en 53 voor de vermindering van claims die zijn gespecificeerd op het prestatiegegevensblad.

Dit systeem mag niet worden gebruikt op water dat microbiologisch onveilig is of met water van onbekende kwaliteit, tenzij het water voldoende is gedesinfecteerd voor of na het filtratiesysteem. Systemen die zijn gecertificeerd voor cystevermindering kunnen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
NSF-test- en certificeringsresultaten:

• Nominale capaciteit - 1500 liter
• Nominale bedrijfsdoorstroming - 2 liter per minuut
• Nominale druk - Min: 207 kPa, Max: 689 kPa
• Bedrijfstemperatuur - Min: 1°C, Max: 38°C

Om uw PureAdvantage^TM waterfilter te vervangen:
Het is niet nodig om de watertoevoer af te sluiten om het filter te vervangen. Zorg ervoor dat u eventuele kleine hoeveelheden water die vrijkomen tijdens het vervangen van het filter, kunt opvegen. De onderkant van de filterbehuizing bevat twee kleine waterafvoergaten, dus zorg ervoor dat u alle opgeslagen voedingsmiddelen van de bovenste plank verwijdert.
OPMERKING
De o-ringen op een nieuw waterfilter zijn gesmeerd. Verwijder dit smeermiddel niet om een goede afdichting te garanderen.

1. Schakel de aan/uit-schakelaar van de ijsblokjesmachine uit.
2. Duw de filterontgrendelingsknop rechts van de patroon om deze los te koppelen.

3. Schuif de oude filterpatroon recht uit de behuizing en gooi deze weg.
4. Haal de nieuwe filterpatroon uit de verpakking en schuif deze voorzichtig in de filterbehuizing totdat deze stopt tegen de klikconnector aan de achterkant van de behuizing.
5. Duw stevig totdat de patroon op zijn plaats klikt. Wanneer de filterpatroon volledig is ingeschakeld, moet de voorkant van de filterpatroon gelijk liggen met de filterontgrendelingsknop.

6. Schakel de aan/uit-schakelaar van de ijsblokjesmachine in.
7. Druk een drinkglas tegen de waterdispenser terwijl u controleert op lekkages bij de filterbehuizing.
8. Om het filtersysteem te vullen en de lucht uit de waterleiding te verwijderen, blijft u doorspoelen. Er zullen merkbare stoten en sputteren optreden wanneer het systeem lucht door het systeem en uit de dispenseropening duwt. Dit is normaal.
9. Houd de knop Filter Status op het bedieningspaneel van de ijs- en waterdispenser 3 seconden ingedrukt. Het lampje knippert rood, oranje en groen om aan te geven dat de filterstatus is gereset.

Vervangende filters bestellen

Bestel nieuwe filters via de dealer waar u uw koelkast hebt gekocht, of neem contact op met Electrolux op 1-877-8084195, of ga naar onze website op www.electroluxicon.com. U kunt overwegen om extra filters te bestellen wanneer u uw koelkast voor het eerst installeert. Hier is het productnummer dat u kunt aanvragen bij het bestellen:
Waterfilter
FC-100 PureAdvantage^TM vervangende patroon
Luchtfilter
Vervangende patroon, onderdeelnummer 241504902

Voedsel bewaren en energie besparen

Ideeën voor het bewaren van voedsel

Verse voedselopslag

• Houd het vers voedselcompartiment tussen 1°C en 4°C met een optimale temperatuur van 3°C.
• Vermijd overbevolking van de koelkastplanken, omdat dit de luchtcirculatie vermindert en ongelijkmatige koeling veroorzaakt.

Fruit en groenten

• Bewaar fruit en groenten in crisper-lades, waar opgesloten vocht de voedselkwaliteit gedurende langere tijd helpt behouden.

Vlees

• Verpak rauw vlees en gevogelte veilig, zodat er geen lekkage en besmetting van andere voedingsmiddelen of oppervlakken optreedt.
• Gebruik de vleeslade voor opslag op korte termijn. Al het vlees dat langer dan twee dagen moet worden bewaard, moet worden ingevroren.

Bevroren voedselopslag

• Houd het vriesvak op -18°C of lager.
• Een vriezer werkt het meest efficiënt wanneer deze minstens 2/3 vol is.

Voedsel verpakken om in te vriezen

• Gebruik aluminiumfolie, vriezerpapier, vriezerzakken of luchtdichte containers om uitdroging en kwaliteitsverlies van voedsel te minimaliseren. Pers zoveel mogelijk lucht uit de verpakkingen en sluit ze goed af. Opgesloten lucht kan ervoor zorgen dat voedsel uitdroogt, van kleur verandert en een vreemde smaak ontwikkelt (vriesbrand).
• Wikkel vers vlees en gevogelte in geschikt vriezerpapier voordat u het invriest.
• Vries geen vlees opnieuw in dat volledig is ontdooid.

De vriezer laden

• Voeg niet te veel warm voedsel tegelijk aan de vriezer toe. Dit overbelast de vriezer, vertraagt de snelheid van het invriezen en kan de temperatuur van bevroren voedsel verhogen.
• Laat ruimte tussen de verpakkingen, zodat koude lucht vrij kan circuleren, waardoor voedsel zo snel mogelijk kan bevriezen.
• Vermijd het bewaren van moeilijk in te vriezen voedsel, zoals ijs en sinaasappelsap, op de planken van de vriezerdeur. Dit voedsel kan het beste in de vriezer worden bewaard, waar de temperatuur minder varieert.

Ideeën om energie te besparen

Installatie

• Plaats de koelkast op het koelste deel van de kamer, uit de buurt van direct zonlicht en uit de buurt van verwarmingskanalen of roosters. Plaats de koelkast niet naast warmteproducerende apparaten zoals een fornuis, oven of vaatwasser. Als dit niet mogelijk is, helpt een gedeelte van het meubel of een extra isolatielaag tussen de twee apparaten de koelkast efficiënter te werken.
• Zet de koelkast waterpas zodat de deuren goed sluiten.

Temperatuurinstellingen

• Raadpleeg de eerdere gedeelten in deze Gebruiks- en onderhoudshandleiding voor aanbevelingen over temperatuurregeling.

Voedselopslag

• Vermijd overbevolking van de koelkast of het blokkeren van koude luchtventilatieopeningen. Dit zorgt ervoor dat de koelkast langer draait en meer energie verbruikt.
• Dek voedsel af en veeg containers droog voordat u ze in de koelkast plaatst. Dit vermindert de vochtophoping in het apparaat.
• Organiseer de koelkast om het openen van deuren te verminderen. Verwijder zoveel items als nodig in één keer en sluit de deur zo snel mogelijk.

Normale werkingsgeluiden en -beelden

De geluiden begrijpen die u mogelijk hoort
Uw nieuwe, zeer efficiënte koelkast kan onbekende geluiden produceren. Deze geluiden geven normaal gesproken aan dat uw koelkast correct werkt. Sommige oppervlakken op vloeren, muren en keukenkasten kunnen deze geluiden meer opvallen.
OPMERKING
Energiezuinig schuim in uw koelkast is geen geluidsisolator.

Hieronder volgt een lijst met belangrijke componenten in uw koelkast en de geluiden die ze kunnen veroorzaken:

1. Verdamper
   Koelmiddel door de verdamper kan een kokend of gorgelend geluid veroorzaken.
2. Verdamperventilator
   U kunt horen dat er lucht door de koelkast wordt geforceerd door de verdamperventilator.
3. Ontdooieverwarming
   Tijdens ontdooicycli kan water dat op de ontdooieverwarming druppelt, een sissend of knetterend geluid veroorzaken. Na het ontdooien kan een knallend geluid optreden.
   OPMERKING
   Tijdens de automatische ontdooicyclus is een rode gloed in de ventilatieopeningen aan de achterwand van uw vriesvak normaal.
4. Automatische ijsblokjesmachine
   Wanneer er ijs is geproduceerd, hoort u ijsblokjes in de ijsbak vallen.
5. Koude regeling en automatische ontdooiregeling
   Deze onderdelen kunnen een knappend of klikkend geluid produceren bij het in- en uitschakelen van het koelsysteem.
6. Condensorventilator
   U kunt horen dat er lucht door de condensor wordt geforceerd.
7. Compressor
   Moderne, zeer efficiënte compressoren draaien veel sneller dan in het verleden. De compressor kan een hoog zoemend of pulserend geluid hebben.
8. Waterklep
   Maakt een zoemend geluid telkens wanneer deze opengaat om de ijsblokjesmachine te vullen.
9. Lekbak (niet verwijderbaar)
   U kunt tijdens de ontdooicyclus water in de lekbak horen druppelen.
10. Condensor
    Kan minimale geluiden produceren door geforceerde lucht.
11. Gemotoriseerde klep
    Kan tijdens bedrijf een licht zoemen produceren.

Onderhoud en reiniging

Uw investering beschermen

Door uw koelkast schoon te houden, blijft het uiterlijk behouden en wordt geurvorming voorkomen. Veeg eventuele gemorste vloeistoffen onmiddellijk op en reinig de vriezer en de vershoudvakken minstens twee keer per jaar.
Neem bij het schoonmaken de volgende voorzorgsmaatregelen:

• Gebruik nooit schuursponsjes van metaal, borstels, schurende reinigingsmiddelen of sterke alkalische oplossingen op een oppervlak.
• Gebruik nooit CHLORIDE om roestvrij staal te reinigen.
• Was geen verwijderbare onderdelen in een vaatwasser.

OPMERKING
Als u uw temperatuurregelaars instelt om de koeling uit te schakelen, blijft de stroom naar de lampen en andere elektrische componenten doorgaan totdat u het netsnoer uit het stopcontact haalt.

• Haal altijd de stekker van het elektriciteitssnoer uit het stopcontact voordat u gaat schoonmaken.
• Verwijder zelfklevende etiketten met de hand. Gebruik geen scheermesjes of andere scherpe instrumenten die het oppervlak van het apparaat kunnen bekrassen.
• Verwijder de typeplaat niet.

• Trek de koelkast recht naar buiten om hem te verplaatsen. Als u hem van links naar rechts verschuift, kan de vloer beschadigd raken. Zorg ervoor dat u de koelkast niet verder verplaatst dan de leidingaansluitingen.
• Vochtige voorwerpen blijven aan koude metalen oppervlakken kleven. Raak gekoelde oppervlakken niet aan met natte of vochtige handen.

Als u uw koelkast bij vriestemperaturen opslaat of verplaatst, zorg er dan voor dat u het watertoevoersysteem volledig leegmaakt. Als u dit niet doet, kan dit leiden tot waterlekkage wanneer de koelkast weer in gebruik wordt genomen. Neem contact op met een servicevertegenwoordiger om deze handeling uit te voeren.
Raadpleeg de handleiding op de volgende pagina voor meer informatie over het verzorgen en reinigen van specifieke onderdelen van uw koelkast.

Tips voor onderhoud en reiniging

Onderdeel	Reinigingsmiddelen	Tips en voorzorgsmaatregelen
Binnen- en deurpanelen	Zeep en water Baking soda en water	Gebruik twee eetlepels baking soda in een liter warm water. Zorg ervoor dat u overtollig water uit de spons of doek wringt voordat u rond bedieningselementen, een gloeilamp of een elektrisch onderdeel schoonmaakt.
Deurrubbers	Zeep en water	Veeg de rubbers af met een schone, zachte doek.
Lades en bakken	Zeep en water	Gebruik een zachte doek om de ladegeleiders en -banen schoon te maken. Was geen verwijderbare items (bakken, lades, enz.) in de vaatwasser.
Glazen planken	Zeep en water Glasreiniger Milde vloeibare sprays	Laat het glas op kamertemperatuur komen voordat u het in warm water dompelt.
Teenrooster	Zeep en water Milde vloeibare sprays Stofzuigeropzetstuk	Zuig stof van de voorkant van het teenrooster. Verwijder het teenrooster (zie de installatie-instructies). Zuig de achterkant af en veeg af met een sopdoek of spons. Spoel en droog.
Buitenkant en handgrepen	Zeep en water Niet-schurende glasreiniger	Gebruik geen commerciële huishoudelijke reinigers die ammoniak, bleekmiddel of alcohol bevatten om de handgrepen schoon te maken. Gebruik een zachte doek om gladde handgrepen schoon te maken. Gebruik geen droge doek om gladde deuren schoon te maken.
Buitenkant en handgrepen (Alleen roestvrijstalen modellen)	Zeep en water Roestvrijstalen reinigers	Gebruik nooit CHLORIDE of reinigingsmiddelen met bleekmiddel om roestvrij staal te reinigen. Reinig de roestvrijstalen voorkant en handgrepen met niet-schurend zeepsop en een vaatdoek. Spoel af met schoon water en een zachte doek. Gebruik een niet-schurende roestvrijstalen reiniger. Deze reinigers zijn te koop bij de meeste doe-het-zelfzaken of grote warenhuizen. Volg altijd de instructies van de fabrikant. Gebruik geen huishoudelijke reinigers die ammoniak of bleekmiddel bevatten. OPMERKING: Reinig, veeg en droog altijd met de nerf mee om krassen te voorkomen. Was de rest van de kast met warm water en een mild vloeibaar reinigingsmiddel. Spoel goed af en veeg droog met een schone, zachte doek.

Vakantie- en verhuistips

Gelegenheid	Tips
Korte vakanties	Laat de koelkast in werking tijdens vakanties van drie weken of korter. Gebruik alle bederfelijke producten uit het koelkastcompartiment. Schakel de automatische ijsmachine uit en leeg de ijsbak, zelfs als u maar een paar dagen weg bent.
Lange vakanties	Verwijder al het voedsel en ijs als u een maand of langer weg bent. Schakel het koelsysteem uit (zie het gedeelte "Bedieningselementen" voor de locatie van de knop Aan/Uit) en trek de stekker uit het stopcontact. Schakel de automatische ijsmachine uit en zet de watertoevoerkraan in de gesloten stand. Maak de binnenkant grondig schoon. Laat beide deuren openstaan om geur- en schimmelvorming te voorkomen. Blokkeer de deuren open indien nodig.
Verhuizen	Verwijder al het voedsel en ijs. Als u een steekwagen gebruikt, laad dan vanaf de zijkant. Stel de rollen helemaal omhoog af om ze te beschermen tijdens het schuiven of verplaatsen. Bekleed de kast om krassen op het oppervlak te voorkomen.

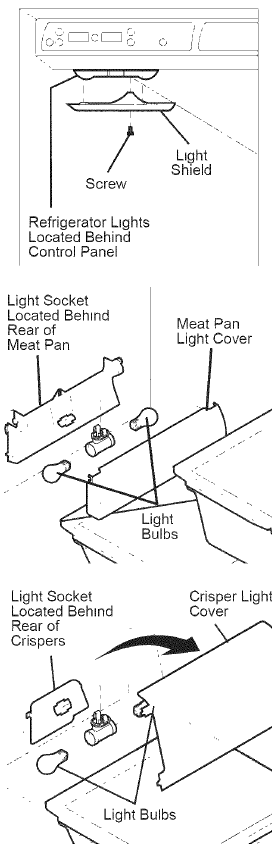

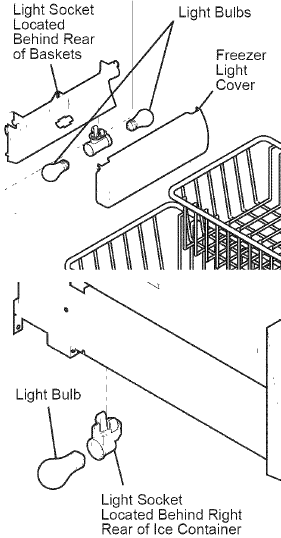

Lampen vervangen

Zowel de vriezer als de vershoudvakken van uw koelkast zijn voorzien van lampen die van tijd tot tijd moeten worden vervangen. Sommige lampen hebben kappen die u moet verwijderen voordat u de lampen vervangt. Gebruik altijd lampen die zijn ontworpen voor koelkastverlichting.

Draag handschoenen bij het vervangen van lampen om snijwonden te voorkomen.

Om lampen te vervangen:

1. Haal de stekker van uw koelkast uit het stopcontact.
2. Draag handschoenen ter bescherming tegen mogelijk gebroken glas.
3. Verwijder de lampenkap, indien nodig.
4. Draai de oude lamp los en vervang deze door een lamp van hetzelfde type en wattage (normaal gesproken 40 watt).
5. Plaats de lampenkap terug, indien nodig.
6. Steek de stekker van de koelkast in het stopcontact.

Oplossingen voor veelvoorkomende problemen

Voordat u belt
Als u een probleem met uw koelkast ervaart of een productgedrag of -toestand opmerkt die u niet begrijpt, kunt u meestal een telefoontje naar uw servicedienst vermijden door in dit gedeelte een antwoord te zoeken. Beginnend met de volgende tabel, bevat deze informatie veelvoorkomende problemen, oorzaken en voorgestelde oplossingen.

Uw koelkast laten werken

Probleem	Oorzaak	Oplossing
De compressor werkt niet.	Het koelsysteem is uitgeschakeld. De koelkast bevindt zich in de ontdooicyclus. De stekker in het stopcontact is losgekoppeld. De huiszekering is doorgebrand of de stroomonderbreker is geactiveerd. Stroomstoring.	Schakel het koelsysteem in. Zie het gedeelte Bediening voor de locatie van de Aan/Uit (On/Off)-knop van het koelsysteem. Dit is normaal voor een volautomatische ontdooikoelkast. De ontdooicyclus vindt periodiek plaats en duurt ongeveer 30 minuten. Zorg ervoor dat de stekker stevig in het stopcontact is gestoken. Controleer/vervang de zekering met een 15 ampère trage zekering. Reset de stroomonderbreker. Controleer de huisverlichting. Bel het plaatselijke elektriciteitsbedrijf.
De koelkast werkt te veel of te lang.	Het is warm weer binnen of buiten. De koelkast is onlangs gedurende een bepaalde periode losgekoppeld. De automatische ijsmaker is in werking. De deuren worden te vaak of te lang geopend. De koelkast/vriezerdeur staat mogelijk iets open. De vriezerregeling is te koud ingesteld (regeling bevindt zich in het verse voedselgedeelte). De pakking van de verse voedsel-/vriezerdeur is vuil, versleten, gebarsten of slecht aangebracht.	Het is normaal dat de koelkast onder deze omstandigheden langer werkt. Het duurt 8-12 uur voordat de koelkast volledig is afgekoeld. De werking van de ijsmaker zorgt ervoor dat de koelkast iets meer werkt. Warme lucht die de koelkast binnenkomt, zorgt ervoor dat deze meer werkt. Open de deuren minder vaak. Zorg ervoor dat de koelkast waterpas staat. Zorg ervoor dat voedsel en containers de deur niet blokkeren. Zie het probleemgedeelte, Openen/Sluiten van deuren/laden. Zet de vriezerregeling op een warmere stand totdat de koelkasttemperatuur naar wens is. Sta 24 uur toe voor het stabiliseren van de temperatuur. Reinig of vervang de pakking. Lekken in de deurafdichting zorgen ervoor dat de koelkast langer werkt om de gewenste temperatuur te behouden.
De compressor werkt niet.	Het elektronische regelsysteem houdt de koelkast op een constante temperatuur.	Dit is normaal. De koelkast gaat aan en uit om de temperatuur constant te houden.
De digitale temperatuurdisplays knipperen.	Het elektronische regelsysteem heeft een prestatieprobleem gedetecteerd.	Bel uw Electrolux-servicedienst, die alle berichten of getalcodes die op de digitale displays knipperen, kan interpreteren.

De temperatuur is te koud

Probleem	Oorzaak	Oplossing
De vriezertemperatuur is te koud. De koelkasttemperatuur is naar wens.	De vriezerregeling is te koud ingesteld.	Zet de vriezerregeling op een warmere stand. Sta 24 uur toe voor het stabiliseren van de temperatuur.
De koelkasttemperatuur is te koud. De vriezertemperatuur is naar wens.	De koelkastregeling is te koud ingesteld.	Zet de koelkastregeling op een warmere stand. Sta 24 uur toe voor het stabiliseren van de temperatuur.
Voedsel dat in de laden is opgeslagen, bevriest.	De koelkastregeling is te koud ingesteld.	Zie de bovenstaande oplossing.
Voedsel dat in de vleeshouder is opgeslagen, bevriest (sommige modellen).	De temperatuurregeling van de vleeshouder is te koud ingesteld.	Pas de temperatuurregeling van de vleeshouder aan op een lagere stand. Vlees moet worden bewaard bij een temperatuur net onder het vriespunt voor een maximale verse opslagtijd. Het is normaal dat er ijskristallen worden gevormd vanwege het vochtgehalte van het vlees.

De temperatuur is te warm

Probleem	Oorzaak	Oplossing
De vriezer-/koelkasttemperatuur is te warm.	De deuren worden te vaak of te lang geopend. De deur staat iets open.	Er komt warme lucht de koelkast binnen wanneer de deur wordt geopend. Open de deur minder vaak. Zie het probleemgedeelte, Openen/Sluiten van deuren/laden.
De vriezertemperatuur is te warm. De koelkasttemperatuur is naar wens.	De vriezerregeling is te warm ingesteld.	Zet de vriezerregeling op een koudere stand. Sta 24 uur toe voor het stabiliseren van de temperatuur.
De koelkasttemperatuur is te warm. De vriezertemperatuur is naar wens.	De koelkastregeling is te warm ingesteld.	Zet de koelkastregeling op een koudere stand.
De temperatuur in de vleeshouder is te warm (sommige modellen).	De temperatuurregeling van de vleeshouder is te warm ingesteld.	Pas de temperatuurregeling van de vleeshouder aan op een koudere stand.

Water/vocht/ijs in de koelkast

Probleem	Oorzaak	Oplossing
Er verzamelt zich vocht aan de binnenkant van de koelkastwanden.	Het is warm en vochtig weer. De deur staat iets open. De deur wordt te vaak of te lang geopend. Open containers.	De snelheid van ijsvorming en interne condensatie neemt toe. Zie het probleemgedeelte, Openen/Sluiten van deuren/laden. Open de deur minder vaak om de interne temperatuur te laten stabiliseren. Houd de containers afgedekt.
Er verzamelt zich water aan de onderkant van de ladeafdekking.	Groenten bevatten en geven vocht af.	Vocht aan de onderkant van de afdekking is niet ongebruikelijk. Verplaats de vochtigheidsregeling (sommige modellen) naar een lagere stand.
Er verzamelt zich vocht in de bodem van de lade.	Gewassen groenten en fruit lekken weg in de lade. Fruit en groenten worden langer bewaard dan hun beste tijd	Droog de items af voordat u ze in de lade plaatst. Water dat zich in de bodem van de lade verzamelt, is normaal. Ruim routinematig oud fruit en groenten op, vooral als ze beginnen af te breken.
Er verzamelt zich vocht aan de buitenkant van de koelkast of tussen de deuren.	Het is vochtig weer. De deur staat iets open, waardoor koude lucht van binnen de koelkast warme lucht van buiten ontmoet.	Dit is normaal bij vochtig weer. Wanneer de luchtvochtigheid lager is, zou het vocht moeten verdwijnen. Zie het probleemgedeelte, Openen/Sluiten van deuren/laden.

Perfect Temp-lade

(sommige modellen)

Probleem	Oorzaak	Oplossing
Het display licht niet op of toont "CE".	De connector is niet aangesloten of zit los.	Verwijder de bak en zorg ervoor dat de connector volledig is aangesloten. (Zie het gedeelte Opslagfuncties)
Het display toont "LOC" wanneer er op knoppen wordt gedrukt.	De lade bevindt zich in de vergrendelingsmodus.	Houd de vergrendelingsknop drie seconden ingedrukt om de lade uit de vergrendelingsmodus te halen. (Zie het gedeelte Opslagfuncties)

Automatische ijsmaker

Probleem	Oorzaak	Oplossing
De ijsmaker maakt geen ijs.	De aan/uit-schakelaar van de ijsmaker staat op Uit. De watertoevoer is niet aangesloten op de koelkast. De waterleidingklep in huis staat niet open. De vriezer is niet koud genoeg. De klep op de koudwaterleiding is verstopt of beperkt door vreemd materiaal. Als de klep van het zelfborende type is, heeft deze mogelijk geen voldoende groot gat in de buis gemaakt om water door te laten. Controleer of de waterdispenser water afgeeft. Het waterfilter is niet volledig geplaatst.	Zet de aan/uit-schakelaar aan. Sluit de watertoevoer aan (zie Installatie-instructies). Zet de waterleidingklep in huis open. Zie het probleemgedeelte, De temperatuur is te warm. Zet de waterleidingklep in huis uit. Verwijder de klep. Zorg ervoor dat de klep geen zelfborende klep is. Reinig de klep. Vervang de klep indien nodig. Zo niet, dan is de ijs- en waterfilterpatroon verstopt of beperkt en moet deze worden vervangen. Duw stevig totdat het waterfilter op zijn plaats klikt (u zou twee klikken moeten horen).
De ijsmaker maakt niet genoeg ijs.	De ijsmaker produceert minder ijs dan u verwacht. De vriezer is niet koud genoeg. De waterleidingklep in huis staat niet volledig open. Controleer of de waterdispenser langzamer afgeeft dan normaal.	De ijsmaker zou ongeveer 4-5 pond ijs per 24 uur moeten produceren. Snel ijs zou tot 6 pond ijs per 24 uur moeten produceren. Zie het probleemgedeelte, De temperatuur is te warm. Zet de waterleidingklep in huis open. Als dit het geval is, vervang dan de ijs- en waterfilterpatroon.
De ijsmaker stopt niet met het maken van ijs.	De draadsignaalarm van de ijsmaker wordt omlaag gehouden door een item in de vriezer.	Verplaats het item en laat de draadsignaalarm los. Verwijder alle ijsblokjes die over de draadsignaalarm zijn vastgevroren.
De ijsmaker scheidt de ijsblokjes niet.	IJsblokjes worden niet vaak genoeg gebruikt. IJsblokjes zijn hol of kleiner dan normaal.	Verwijder en schud de ijsbak om de blokjes te scheiden. De ijs- en waterfilterpatroon kan verstopt zijn. Vervang de filterpatroon.
IJs heeft een slechte geur en smaak.	IJs heeft geur of smaak opgenomen van sterk voedsel dat in de koelkast of vriezer is opgeslagen. IJs wordt niet vaak genoeg gebruikt.	Bedek voedsel goed af. Gooi oud ijs weg. De ijsmaker produceert verse voorraad. Gooi oud ijs weg.

IJsdispenser

Probleem	Oorzaak	Oplossing
De dispenser geeft geen ijs af.	De watertoevoer is niet aangesloten. De ijsopslagcontainer is leeg. De vriezertemperatuur is te warm ingesteld. De waterleidingklep in huis staat niet open. De vriezerdeur is niet gesloten. De ijsafgiftearm is langer dan vier tot vijf minuten ingedrukt gehouden.	Sluit de watertoevoer aan (zie het gedeelte De watertoevoer aansluiten). Zorg ervoor dat de ijsmaker is ingeschakeld. Wanneer de eerste voorraad ijs in de container wordt gedropt, zou de dispenser moeten werken. Zet de vriezerregeling op een hogere stand zodat er ijsblokjes worden gemaakt. Wanneer de eerste voorraad ijs is gemaakt, zou de dispenser moeten werken. Open de waterleidingklep in huis. Sta voldoende tijd toe om het ijs te laten maken. Wanneer het ijs is gemaakt, zou de dispenser moeten werken. Zorg ervoor dat de vriezerdeur is gesloten. (Zie het probleemgedeelte, Openen/Sluiten van deuren/laden) De motor is overbelast. De motoroverbelastingsbeveiliging wordt over ongeveer drie minuten gereset. Er kan dan ijs worden afgegeven.
De ijsdispenser is vastgelopen.	IJs is gesmolten en rond de vijzel bevroren als gevolg van onregelmatig gebruik, temperatuurschommelingen en/of stroomuitval. IJsblokjes zitten vast tussen de ijsmaker en de achterkant van de ijscontainer. IJsblokjes zijn aan elkaar gevroren. IJsblokjes zijn hol of kleiner dan normaal.	Verwijder de ijscontainer, ontdooi en leeg de inhoud. Reinig de container, veeg hem droog en plaats hem in de juiste positie. Wanneer er nieuw ijs is gemaakt, zou de dispenser moeten werken. Verwijder ijsblokjes die de dispenser blokkeren. Gebruik de dispenser vaak zodat de blokjes niet aan elkaar vriezen. De ijs- en waterfilterpatroon kan verstopt zijn. Vervang de filterpatroon. Het afgiftesysteem werkt het beste bij een waterdruk van 30-100 psi. De waterdruk van putwater zou binnen dit bereik moeten vallen.

Waterdispenser

Probleem	Oorzaak	Oplossing
De dispenser geeft geen water af.	De watertoevoer is niet aangesloten. De waterleidingklep in huis staat niet open. De vriezerdeur is niet gesloten. De ijs- en waterfilterpatroon is verstopt. Het voorste filter is niet volledig geïnstalleerd, indien aanwezig	Sluit de watertoevoer aan (zie het gedeelte De watertoevoer aansluiten). Open de waterleidingklep in huis. Zie het probleemgedeelte De ijsmaker maakt geen ijs. Zorg ervoor dat de vriezerdeur is gesloten. (Zie het probleemgedeelte, Openen/Sluiten van deuren/laden) Vervang de filterpatroon. Duw het filter naar binnen totdat u twee "klikken" hoort. Het filter moet gelijk liggen met de kast.
Water heeft een vreemde smaak en/of geur.	Water bevindt zich al geruime tijd in de tank. De unit is niet correct aangesloten op de koudwaterleiding. De leidingen die worden gebruikt in de watertoevoer en installatie van het huishouden kunnen de smaak en geur van het water beïnvloeden. Water heeft een hoog mineraalgehalte.	Tap en gooi 10-12 glazen water weg om de voorraad op te frissen en de tank volledig uit te spoelen. Sluit de unit aan op de koudwaterleiding die water levert aan de keukenkraan. Gebruik voor het beste resultaat koperen leidingen voor wateraansluitingen. Neem contact op met de waterzuiveringsinstallatie voor hulp bij het controleren van de watervoorziening.
De waterdruk is extreem laag.	De afslag- en inschakeldruk zijn te laag (alleen putwatersystemen). Het omgekeerde osmosesysteem bevindt zich in de regeneratieve fase.	Laat iemand de afslag- en inschakeldruk op het waterpompsysteem verhogen (alleen putwatersystemen). Het is normaal dat een omgekeerd osmosesysteem tijdens de regeneratieve fase lager is dan 20 psi.

Geuren in de koelkast

Probleem	Oorzaak	Oplossing
Het interieur is vuil.	Het interieur moet worden gereinigd. Voedsel met sterke geuren wordt in de koelkast bewaard.	Zie Tips voor onderhoud en reiniging. Dek het voedsel goed af. Schakel het luchtfiltratiesysteem in. Het luchtfilter moet mogelijk vaker worden vervangen als er routinematig voedsel met sterke geuren in de koelkast wordt bewaard.

Openen/Sluiten van deuren/laden

Probleem	Oorzaak	Oplossing
De deur(en) sluit(en) niet.	De deur is te hard gesloten, waardoor de andere deur iets opengaat. De koelkast staat niet waterpas. Hij schommelt op de vloer wanneer hij lichtjes wordt verplaatst. De koelkast raakt een muur of kast aan.	Sluit beide deuren voorzichtig. Zorg ervoor dat de vloer waterpas en stevig is en de koelkast voldoende kan dragen. Neem contact op met een timmerman om een doorgezakte of hellende vloer te corrigeren. Zorg ervoor dat de vloer waterpas en stevig is en de koelkast voldoende kan dragen. Neem contact op met een timmerman om een doorgezakte of hellende vloer te corrigeren.
Laden zijn moeilijk te verplaatsen.	Voedsel raakt de plank bovenop de lade aan. De rails waarop de laden schuiven, zijn vuil.	Bewaar minder voedsel in de lade. Reinig de lade, de lopers en de rails. Zie Tips voor onderhoud en reiniging.

De lamp brandt niet

Probleem	Oorzaak	Oplossing
De lamp brandt niet.	De lamp is doorgebrand. Er bereikt geen elektrische stroom de koelkast. Het regelsysteem heeft de verlichting uitgeschakeld omdat een of beide deuren te lang open zijn gelaten.	Zie Lampen vervangen in het gedeelte Onderhoud en reiniging. Zie het probleemgedeelte, Uw koelkast laten werken. Sluit en heropen de deur(en) om de verlichting in te schakelen.

Veiligheid

Lees alle veiligheidsinstructies voordat u uw nieuwe koelkast gebruikt.

Veiligheidsmaatregelen
Probeer uw apparaat niet te installeren of te bedienen voordat u de veiligheidsmaatregelen in deze handleiding hebt gelezen. Veiligheidsitems in deze handleiding zijn gelabeld met een gevaar, waarschuwing of voorzichtigheid op basis van het risicotype.

Definities
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIGHEID geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

Geeft installatie-, bedienings- of onderhoudsinformatie aan die belangrijk is, maar niet gerelateerd aan gevaar.

Algemene veiligheid

• Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat. Lees de productetiketten voor waarschuwingen met betrekking tot ontvlambaarheid en andere gevaren.
• Bedien de koelkast niet in de aanwezigheid van explosieve dampen.
• Vermijd contact met bewegende delen van de automatische ijsblokjesmachine.
• Verwijder alle nietjes uit de doos om snijwonden te voorkomen. Nietjes kunnen ook afwerkingen beschadigen als ze in contact komen met andere apparaten of meubels.

Kindveiligheid
Verpakkingsmateriaal:

• Verpakkingsdozen bedekt met vloerkleden, spreien, plastic vellen of rekfolie kunnen luchtdichte kamers worden en kunnen snel verstikking veroorzaken.
• Vernietig of recycleer de doos, plastic zakken en ander verpakkingsmateriaal van het product onmiddellijk nadat de koelkast is uitgepakt. Kinderen mogen nooit met deze items spelen.

Elektrisch

U moet deze richtlijnen volgen om ervoor te zorgen dat de veiligheidsmechanismen van uw koelkast correct werken.

• De koelkast moet worden aangesloten op een eigen speciale 115 volt, 60 Hz, alleen AC-stopcontact. Het netsnoer van het apparaat is uitgerust met een driepolige aardingsstekker voor uw bescherming tegen elektrische schokken. Deze moet rechtstreeks in een correct geaard driepolig stopcontact worden gestoken. Het stopcontact moet worden geïnstalleerd in overeenstemming met de lokale voorschriften en verordeningen. Raadpleeg een gekwalificeerde elektricien. Gebruik geen verlengsnoer of adapterstekker.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicemonteur of een gekwalificeerd persoon om elk risico te voorkomen.
• Trek nooit de stekker van de koelkast uit het stopcontact door aan het netsnoer te trekken. Pak de stekker altijd stevig vast en trek hem recht uit het stopcontact om beschadiging van het netsnoer te voorkomen.
• Haal de stekker van de koelkast uit het stopcontact voordat u hem schoonmaakt en voordat u een lamp vervangt om elektrische schokken te voorkomen.
• De prestaties kunnen worden beïnvloed als de spanning met 10% of meer varieert. Het bedienen van de koelkast met onvoldoende stroom kan de compressor beschadigen. Dergelijke schade valt niet onder uw garantie.
• Sluit het apparaat niet aan op een stopcontact dat wordt bediend door een wandschakelaar of een trekkoord om te voorkomen dat de koelkast per ongeluk wordt uitgeschakeld.
• Vermijd het aansluiten van de koelkast op een aardlekschakelaar (GFI).

Om de stroom naar uw koelkast uit te schakelen, trekt u het netsnoer uit het stopcontact.

Vragen?
Voor gratis telefonische ondersteuning in de VS en Canada: 1-877-4ELECTROLUX (1-877-435-3287)
Voor online ondersteuning en internetproductie-informatie, ga naar http://wwwelectroluxicon.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Electrolux ICON Series Handleiding

Beschikbare talen
