Panasonic NE-1025F Handleiding

Hoe werkt het apparaat

Microgolven zijn een vorm van hoogfrequente radiogolven die vergelijkbaar zijn met die welke worden gebruikt door een radio, waaronder AM; FM en CB. Ze zijn echter veel korter dan radiogolven; ongeveer vijf inch lang. Elektriciteit wordt omgezet in microgolfenergie door de magnetronbuis. Vanuit de magnetronbuis wordt microgolfenergie verzonden en geabsorbeerd.

Reflectie
Microgolven worden gereflecteerd door metaal, net zoals een bal van een muur stuitert. Een combinatie van stationaire (binnenmuren) en roterende antenne, die zich onder de onderste plank bevindt, zorgt ervoor dat de microgolven goed worden verdeeld in de ovenruimte om een gelijkmatige verwarming of bereiding van voedsel te produceren.

Transmissie
Microgolven gaan door sommige materialen heen, zoals papier, glas en plastic, net zoals zonlicht door een raam schijnt. Omdat deze stoffen de microgolfenergie niet absorberen of reflecteren, zijn ze ideale materialen voor verwarmingscontainers voor magnetrons.

Absorptie
Tijdens het verwarmen worden microgolven door voedsel geabsorbeerd. Ze dringen door tot een diepte van ongeveer ¾ tot 1½ inch. Microgolfenergie exciteert de moleculen in het voedsel (vooral water-, vet- en suikermoleculen) en zorgt ervoor dat ze 2.450.000.000 keer per seconde trillen. Deze trilling veroorzaakt wrijving en er wordt warmte geproduceerd, net zoals u warmte voelt als u uw handen krachtig tegen elkaar wrijft. De interne verwarming van grotere voedingsmiddelen gebeurt door geleiding. De warmte die wordt geproduceerd door wrijving aan het oppervlak, wordt door geleiding naar het midden van het voedsel getransporteerd. Voedingsmiddelen blijven ook door geleiding opwarmen tijdens de rusttijd.
Omdat microgolven verdwijnen, net als zonlicht wanneer het het aardoppervlak bereikt, worden ze niet in voedsel opgeslagen.

STORING VAN TV / RADIO / DRAADLOZE APPARATUUR

1. Dit product is getest en voldoet aan de limieten voor magnetrons, overeenkomstig deel 18 van de FCC-regels. Dit product kan radiofrequente energie uitstralen, die storing kan veroorzaken bij producten zoals radio, tv, babyfoon, draadloze telefoon, Bluetooth, draadloze router, enz., wat kan worden bevestigd door dit product uit en weer in te schakelen. Indien aanwezig, wordt de gebruiker aangemoedigd om te proberen dit te corrigeren door een of meer van de volgende tegenmaatregelen te nemen:
   1. Vergroot de afstand tussen de magnetron en andere producten die de storing ontvangen.
   2. Gebruik indien mogelijk een correct geïnstalleerde ontvangstantenne en/of heroriënteer de ontvangstantenne van het andere product dat de storing ontvangt.
   3. Sluit de magnetron aan op een ander stopcontact dan het andere product dat de storing ontvangt.
   4. Maak de deur en de afdichtingsoppervlakken van de oven schoon. (Zie "Onderhoud van uw product")

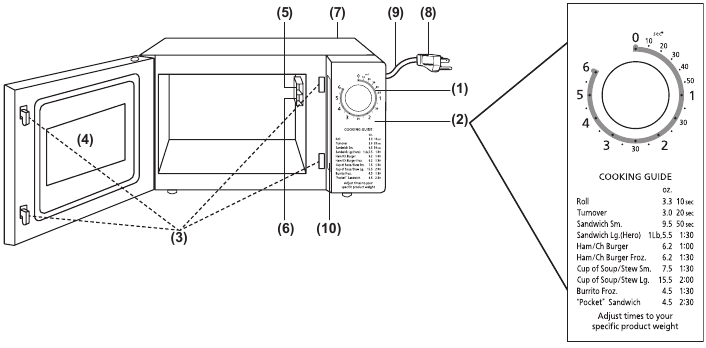

Overzichtsschema

1. Timer
2. Bedieningspaneel
3. Deurvergrendelingssysteem
4. Ovenvenster
5. Ovenlamp
6. Spatbescherming/lichtverspreider
7. Ventilatieroosters
8. Stekker voor stroomvoorziening
9. Stroomkabel
10. Identificatieplaatje

Hoe te bedienen

1. Zorg ervoor dat het apparaat is aangesloten op een speciaal geaard 120 V-circuit met drie pinnen.
2. Open de deur. PLAATS EEN VOEDSELCONTAINER in de oven.
3. SLUIT DE DEUR goed.
4. STEL EEN GEWENSTE VERWARMINGSTIJD in.
   • DE MAGNETRONVERWARMING BEGINT.

Opmerking:

1. Als er geen tijd wordt geselecteerd nadat de deur is gesloten, wordt de timer na 15 seconden leeg. Open de deur en controleer of er voedsel in de holte zit. Sluit de deur en stel de verwarmingstijd opnieuw in.
2. De timer kan niet worden ingesteld met de deur open. De deur moet gesloten zijn om de timer in te stellen.
3. Als de deur wordt geopend, wordt het verwarmingsproces automatisch gestopt en wordt de timer opnieuw ingesteld.
   Om door te gaan met verwarmen, sluit u de deur en stelt u de kooktijd opnieuw in.
   Als u de tijd tijdens het verwarmen wilt wijzigen, past u de timer gewoon aan op de gewenste minuten.
4. geluid geeft de operator een melding dat het verwarmen is voltooid en schakelt de oven uit.
   • Het ovenlampje gaat op dit punt uit.

Kookgids

* Als het in een magnetronbestendige verpakking zit, volg dan de aanwijzingen op de verpakking.

Onderhoud van uw product

1. Haal de stekker van de oven uit het stopcontact voordat u deze schoonmaakt.
2. Houd de binnenkant van de oven schoon. Veeg morsingen onmiddellijk op. Als en wanneer voedselspetters of gemorste vloeistoffen aan de ovenwanden kleven, veeg dan af met een vochtige doek. Er kan een mild reinigingsmiddel worden gebruikt als de oven erg vuil wordt. Het gebruik van agressieve reinigingsmiddelen of schuurmiddelen wordt niet aanbevolen. De spatbescherming/lichtverspreider kan worden verwijderd voor reiniging door de middelste pluggen van de twee plastic klinknagels te verwijderen. De bovenkant wordt vastgehouden door twee lipjes. Was in warm afwaswater en plaats terug.
3. De buitenste oppervlakken van de oven moeten worden gereinigd met een vochtige doek. Om schade aan de werkende onderdelen in de oven te voorkomen, mag er geen water in de ventilatieopeningen sijpelen.
4. Als het bedieningspaneel nat wordt, reinig het dan met een zachte, droge doek. Gebruik geen agressieve reinigingsmiddelen of schuurmiddelen op het bedieningspaneel. Laat bij het reinigen van het bedieningspaneel de ovendeur open staan om te voorkomen dat de oven per ongeluk aangaat. Zorg er na het reinigen voor dat de timer op de nulstand staat.
5. Als er stoom ophoopt in of rond de buitenkant van de ovendeur, veeg dan af met een zachte doek. Dit kan gebeuren wanneer de magnetron wordt gebruikt in omstandigheden met een hoge luchtvochtigheid en duidt op geen enkele manier op een storing van het apparaat.
6. Maak vet en stof op de onderste oppervlakken vaak schoon. Gebruik een warme reinigingsmiddeloplossing.
7. Het reinigen van de binnenkant van het buitenste ovenpaneel en de binnenkant van de ovenvoet mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel nadat voorzorgsmaatregelen zijn genomen om alle opgeslagen spanningspotentiaal af te voeren. De onderkant is toegankelijk door het middengedeelte van de basis te verwijderen en de stroom- en sensorregelgebieden bevinden zich in de buitenste omhullende behuizing. Vermijd het gebruik van vloeistoffen en reinigingsoplossingen in deze gebieden. Gebruik een droge, zachte borstel of een doek. Vervang alle onderdelen - Sluit de oven niet aan op de elektriciteitsvoorziening als er geen onderdelen zijn teruggeplaatst.

Technische specificaties

	NE-1025F
Stroombron	120 V, 60 Hz, enkelfasig
Vereist vermogen	13,4 A 1.500 W
Uitgang*	1.000 W
Frequentie	2.450 MHz

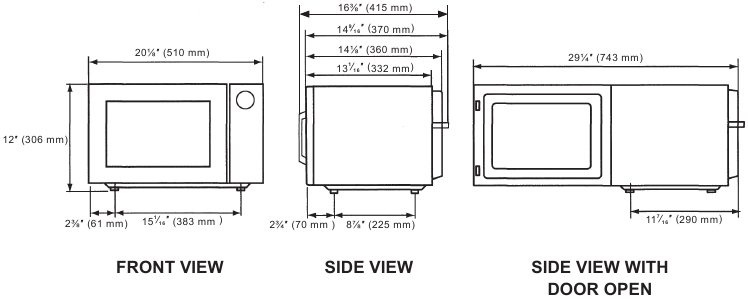

Buitenafmetingen (B x D x H)	20 ' x 16⅜' x 12' (510 mm x 415 mm x 306 mm)
Afmetingen caviteit (B x D x H)	13' x 13' x 8 ' (330 mm x 330 mm x 205 mm)
Nettogewicht	Ongeveer 35 lbs (16 kg)
Verzendgewicht	Ongeveer 41 lbs (19 kg)
Timer	6 minuten roterend met automatische reset

*IEC-testprocedure
Specificaties kunnen zonder kennisgeving worden gewijzigd

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Uw magnetron is een kookapparaat en u moet er net zo voorzichtig mee omgaan als met een fornuis of een ander kookapparaat.
Bij het gebruik van dit elektrische apparaat moeten elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

Om het risico op brandwonden, elektrische schokken, brand, letsel aan personen of blootstelling aan overmatige microgolfenergie te verminderen:

1. Lees alle instructies voordat u het apparaat gebruikt.
2. Lees en volg de specifieke "VOORZORGSMAATREGELEN OM MOGELIJKE BLOOTSTELLING AAN OVERMATIGE MICROGOLF-ENERGIE TE VERMIJDEN".
3. Dit apparaat moet geaard zijn. Sluit alleen aan op een correct geaard stopcontact. Zie "Aardingsinstructies".
4. Installeer of plaats dit apparaat alleen in overeenstemming met de installatie-instructies.
5. Dek geen openingen op dit apparaat af en blokkeer ze niet.
6. Bewaar of gebruik dit apparaat niet buitenshuis.
   Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een gootsteen, in een natte kelder of in de buurt van een zwembad, en dergelijke.
7. Gebruik dit apparaat alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik GEEN corrosieve chemicaliën, dampen of non-foodproducten in dit apparaat. Dit type oven is speciaal ontworpen om te verwarmen of te koken. Het is niet ontworpen voor industrieel of laboratoriumgebruik. Het gebruik van corrosieve chemicaliën bij het verwarmen of reinigen beschadigt het apparaat en kan leiden tot stralingslekken.
8. Gebruik bij het reinigen van oppervlakken van de deur en de oven die samenkomen bij het sluiten van de deur alleen milde, niet-schurende zeep of reinigingsmiddelen die zijn aangebracht met een spons of zachte doek.
9. Laat kinderen dit apparaat niet gebruiken, tenzij ze nauwlettend in de gaten worden gehouden door een volwassene.
10. Gebruik dit apparaat niet als het een beschadigd snoer of stekker heeft, als het niet goed werkt of als het beschadigd is of is gevallen.
11. Dompel het snoer of de stekker niet onder in water.
12. Houd het snoer uit de buurt van verwarmde oppervlakken.
13. Laat het snoer niet over de rand van een tafel of aanrecht hangen.
14. Dit apparaat mag alleen worden onderhouden door gekwalificeerd onderhoudspersoneel. Neem contact op met het dichtstbijzijnde erkende servicecentrum voor onderzoek, reparatie of afstelling.
15. Sommige producten, zoals hele eieren, flessen met een smalle hals en afgesloten containers - bijvoorbeeld gesloten glazen potten - kunnen exploderen en mogen niet in deze oven worden verwarmd.
16. Om het risico op brand in de ovenruimte te verminderen:
    1. Kook voedsel niet te gaar. Houd het apparaat zorgvuldig in de gaten als er papier, plastic of andere brandbare materialen in de oven worden geplaatst om het koken te vergemakkelijken.
    2. Verwijder ijzerdraadjes van papieren of plastic zakken voordat u de zak in de oven plaatst.
    3. Als materialen in de oven vlam vatten, houd dan de ovendeur gesloten, zet de oven uit en koppel het netsnoer los, of schakel de stroom uit bij de zekering of stroomonderbreker.
    4. Gebruik de holte niet voor opslagdoeleinden. Laat geen papierproducten, kookgerei of voedsel in de holte liggen wanneer deze niet in gebruik is.
17. Vloeistoffen, zoals water, koffie of thee, kunnen tot boven het kookpunt worden oververhit zonder dat ze lijken te koken als gevolg van de oppervlaktespanning van de vloeistof. Zichtbaar borrelen of koken wanneer de container uit de magnetron wordt gehaald, is niet altijd aanwezig. DIT KAN ERTOE LEIDEN DAT ER ZEER HETE VLOEISTOFFEN PLOTSELING OVERKOKEN WANNEER EEN LEPEL OF ANDER GEREEDSCHAP IN DE VLOEISTOF WORDT GEBRACHT. Om het risico op letsel aan personen te verminderen:
    1. Verhit de vloeistof niet te lang.
    2. Roer de vloeistof zowel voor als halverwege het verwarmen.
    3. Gebruik geen containers met rechte zijkanten en smalle halzen.
    4. Laat de container na het verwarmen korte tijd in de magnetron staan voordat u de container verwijdert.
    5. Wees uiterst voorzichtig bij het inbrengen van een lepel of ander gereedschap in de container.

BEWAAR DEZE INSTRUCTIES
Lees de overige veiligheidsvoorschriften en de gebruikershandleiding voor een correct gebruik van uw oven.

VOORZORGSMAATREGELEN OM MOGELIJKE BLOOTSTELLING AAN OVERMATIGE MICROGOLF-ENERGIE TE VERMIJDEN

1. Probeer deze oven niet te gebruiken met de deur open, omdat het gebruik met een open deur kan leiden tot schadelijke blootstelling aan microgolfenergie. Het is belangrijk om de veiligheidsvergrendelingen niet te omzeilen of te manipuleren.
2. Plaats geen object tussen de voorkant van de oven en de deur en zorg ervoor dat er geen vuil of reinigingsmiddelresten op de afdichtingsoppervlakken terechtkomen.
3. Gebruik de oven niet als deze beschadigd is. Het is vooral belangrijk dat de ovendeur goed sluit en dat er geen schade is aan de:
   1. deur (verbogen)
   2. scharnieren en grendels (gebroken of losgemaakt)
   3. deurafdichtingen en afdichtingsoppervlakken.
4. De oven mag niet worden afgesteld of gerepareerd door iemand anders dan correct gekwalificeerd onderhoudspersoneel.

INSTALLATIE- EN AARDINGSINSTRUCTIES

Onderzoek uw oven
Pak de oven uit, verwijder al het verpakkingsmateriaal en onderzoek de oven op eventuele schade, zoals deuken, gebroken deurgrendels of scheuren in de deur. Stel de dealer onmiddellijk op de hoogte als de oven beschadigd is. Installeer de oven NIET als deze beschadigd is.

Verwijder de beschermende plastic folie
Als er een plastic folie om de oven is gewikkeld om de gelakte afwerking te beschermen tegen krassen tijdens de verzending, verwijder deze plastic folie dan voordat u de oven gebruikt. (Echter, niet alle ovens hebben een plastic folie omwikkeld.)

Plaatsing van de oven

1. De oven moet op een vlakke, stabiele ondergrond worden geplaatst. Voor een goede werking moet de oven voldoende luchtstroom hebben. Laat aan beide zijden van de oven 7,5 cm ruimte en bovenop de oven 2,5 cm ruimte vrij.
   1. Blokkeer de ventilatieopeningen NIET. Als ze tijdens het gebruik geblokkeerd zijn, kan de oven oververhit raken. Als de oven oververhit raakt, schakelt een thermisch veiligheidsapparaat de oven uit. De oven blijft buiten werking totdat hij is afgekoeld.
   2. Plaats de oven NIET in de buurt van een heet, vochtig oppervlak, zoals een gas- of elektrisch fornuis.
   3. Gebruik de oven NIET wanneer de luchtvochtigheid in de ruimte te hoog is.

Aardingsinstructies
Dit apparaat moet geaard zijn. In het geval van een elektrische kortsluiting vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden. Dit apparaat is uitgerust met een snoer met een aardingsdraad met een aardingsstekker. De stekker moet in een stopcontact worden gestoken dat correct is geïnstalleerd en geaard.

Onjuist gebruik van de aardingsstekker kan leiden tot een risico op elektrische schokken.
Raadpleeg een gekwalificeerde elektricien of servicepersoon als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of het apparaat correct is geaard.
Als het nodig is om een verlengsnoer te gebruiken, gebruik dan alleen een verlengsnoer met drie draden met een aardingsstekker met drie pinnen en een stopcontact met drie sleuven dat de stekker op het apparaat accepteert. De aangegeven waarde van het verlengsnoer moet gelijk zijn aan of groter zijn dan de elektrische waarde van het apparaat.

Bedradingsvereisten

1. De oven moet worden aangesloten op minstens een geaard stopcontact van 15 AMP 120 VOLT, 60 Hz.
   Wanneer een standaard stopcontact met twee pinnen wordt aangetroffen, is het de persoonlijke verantwoordelijkheid en verplichting van de gebruiker om dit te laten vervangen door een correct geaard stopcontact met drie pinnen (Fig. 1).

2. De oven moet op een APART CIRCUIT zitten. Geen enkel ander apparaat mag het circuit delen met de magnetron. Als dit wel het geval is, kan de zekering van het stroomcircuit doorbranden, of kan de stroomonderbreker worden geactiveerd, of kan het voedsel langzamer koken dan de tijden die in deze handleiding worden aanbevolen.
3. De gebruikte spanning moet dezelfde zijn als gespecificeerd op deze magnetron (120 V). Het gebruik van een hogere spanning is gevaarlijk en kan leiden tot brand of een ander ongeval dat schade aan de oven veroorzaakt. Het gebruik van een lagere spanning zal langzaam verwarmen veroorzaken. Panasonic is NIET verantwoordelijk voor schade die voortvloeit uit het gebruik van de oven met een andere dan de gespecificeerde spanning.

Veiligheidsmaatregelen

Algemeen gebruik

1. DOE niet knoeien met, of aanpassingen of reparaties uitvoeren aan de deur, bedieningspaneel, veiligheidsvergrendelingsschakelaars of enig ander onderdeel van de oven. DOE het buitenpaneel van de oven er niet afhalen. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.
2. DOE de oven niet leeg gebruiken. De microgolfenergie wordt continu door de oven weerkaatst, waardoor deze oververhit raakt als er geen voedsel of water aanwezig is om energie te absorberen. Dit kan de oven beschadigen en brandgevaar opleveren.
3. Als er brand ontstaat in de oven, draai dan de timer naar de "0"-positie en LAAT DE DEUR GESLOTEN. Koppel het netsnoer los of schakel de stroom uit bij de zekering of stroomonderbreker.
4. DOE geen kleding, kranten of andere materialen in de oven drogen en gebruik geen kranten of papieren zakken om te koken. Dit kan brand veroorzaken.
5. DOE geen gerecyclede papierproducten gebruiken, tenzij het papierproduct is geëtiketteerd als veilig voor gebruik in de magnetron. Gerecyclede papierproducten kunnen onzuiverheden bevatten die vonken kunnen veroorzaken en tot brand kunnen leiden bij gebruik.
6. DOE niet op het bedieningspaneel slaan. Dit kan schade aan de bedieningselementen veroorzaken.
7. PANNENLAPPEN moeten altijd worden gebruikt bij het verwijderen van items uit de oven. Warmte wordt overgedragen van het HETE voedsel naar de verwarmingscontainer.
8.
   DOE geen ontvlambare materialen opslaan naast, bovenop of in de oven. Dit kan brandgevaar opleveren.

Keukengerei
Gebruik alleen containers en materialen waarvan de fabrikant heeft aangegeven dat ze geschikt zijn voor gebruik in de magnetron.

1. METALEN CONTAINERS of schalen met metalen randen mogenNIET worden gebruikt. Er kan vonkvorming optreden.
2. METALEN SLUITINGEN mogenNIET in de magnetron worden gebruikt.
3. DOE geen GESLOTEN POTten of FLESSEN MET SMALLE HALS gebruiken om te koken of op te warmen. Ze kunnen barsten.
4. DOE geen CONVENTIONELE THERMOMETERS gebruiken in de magnetron. Ze kunnen vonkvorming veroorzaken.
5. Verwijder PLASTIC VERPAKKINGEN voordat u ze in de oven verwarmt.

Voedsel

1. DE VERWARMINGSTIJDEN in de kookgids zijn BENADERINGEN. Factoren die van invloed kunnen zijn op de verwarming zijn: begintemperatuur, hoogte, volume, grootte en vorm van voedsel en gebruikt keukengerei. Naarmate u vertrouwd raakt met de oven, zult u zich kunnen aanpassen aan deze factoren.
2. Het is beter om voedsel MINDER TE VERWARMEN DAN TE OVERVERWARMEN. Als het voedsel te weinig is verwarmd, kan het altijd worden teruggeplaatst in de oven voor verdere verwarming. Als het voedsel oververhit is, kan er niets meer aan worden gedaan. Begin altijd met minimale verwarmingstijden. Volg de USDA-richtlijnen voor het veilig verwarmen van voedsel.
3. KLEINE HOEVEELHEDEN voedsel of voedsel met EEN LAAG VOCHTGEHALTE kunnen verbranden, uitdrogen of vlam vatten als ze te lang worden verwarmd.
4. Er is magnetronpopcorn beschikbaar die in de eigen verpakking knapt. Elk merk magnetronpopcorn adviseert om hun popcorn te gebruiken in magnetrons die op een specifiek wattage staan vermeld. Bijvoorbeeld: "Gebruik in een magnetron van 600 Watt of meer" of "Getest in magnetrons van 450 tot 1.000 Watt". Volg de aanwijzingen van de popcornfabrikant en gebruik een merk dat geschikt is voor een magnetron van minimaal 650 Watt.
5. Probeer niet te frituren in uw magnetron.
6. Kook geen eieren in hun schaal in een magnetron. Er zal druk worden opgebouwd en de eieren zullen exploderen.
7. Aardappelen, appels, eierdooiers, hele eikelpompoen en worstjes zijn voorbeelden van voedingsmiddelen met niet-poreuze schillen. Deze soorten voedingsmiddelen moeten voor het koken worden doorboord om barsten te voorkomen.
8. Vloeistoffen kunnen "oververhit" raken in een magnetron, en wanneer de container op enigerlei wijze wordt verplaatst,kunnen de oververhitte vloeistoffen uit de container "exploderen". "Oververhit" water is heter dan kokend water, OOK AL LIJKT HET NIET TE BORRELEN. Om de kans hierop te verkleinen: Zorg er altijd voor dat vloeistoffen krachtig worden geroerd voordat ze worden verwarmd om ervoor te zorgen dat de vloeistof met lucht wordt gemengd. VERWARM VLOEISTOFFEN NOOIT LANGDURIG.
9. Gebruik geen papieren handdoeken of doeken waarin een synthetische vezel is geweven, zoals nylon. De synthetische vezel kan ervoor zorgen dat de handdoek of doek ontbrandt.
10. Gebruik de oven niet voor een ander doel dan het bereiden van voedsel.

Voor veiligheidsinformatie over magnetrons kunt u de webpagina van de FDA bezoeken op: http://www.fda.gov/radiation-emittingproducts/resourcesforyouradiationemittingproducts/ucm252762.htm

Gratis service-informatie
Om een geschikte service-agent te vinden, bel
1-888-350-9590
www.panasonic.com/cmo
