ROYAL GOURMET GD401C, 0719-F handleiding

Algemene informatie en instructies

GEBRUIKSAANWIJZINGEN
Volg de instructies zorgvuldig om ernstige schade aan uw grill te voorkomen en letsel aan uzelf en aan eigendommen te voorkomen.

1. Monteer de grill zorgvuldig volgens de montage-instructies.
2. Sluit de LP-cilinder aan op de grill (LP-cilinder niet meegeleverd).
3. Draai alle bedieningsknoppen naar de "OFF" (UIT) stand voordat u de gastoevoer naar de grill opent.
4. Bedien de regelaar in overeenstemming met de instructies die bij de regelaar zijn geleverd.

INFORMATIE OVER LP-GAS EN CILINDER
Uw nieuwe gasgrill werkt op LP-gas (Liquified Petroleum). Het is geurloos, kleurloos en niet-toxisch wanneer het wordt geproduceerd. U kunt LP-gas ruiken omdat het voor uw veiligheid een geur heeft gekregen die lijkt op rotte eieren.
De LP-cilinder die bij uw grill wordt gebruikt, moet twee kenmerken hebben:

1. Een OPD (Overfill Protection Device) die accidentele gaslekken voorkomt die worden veroorzaakt door het overvullen van de cilinder. Elke cilinder bevat een vlotter die de ingangswaarde sluit wanneer de cilinder voor 80% vol is. Dit biedt ruimte voor het propaangas om uit te zetten bij hete temperaturen. Een driehoekig handwiel onderscheidt dit type cilinder.
2. Een QCC1 Type1 Quick Connect Valve die zorgt voor snelle cilinderverbindingen en alleen met de hand hoeft te worden aangedraaid.


TRANSPORT EN OPSLAG

1. De LP-cilinder moet een kraag bevatten om de gastoevoerklep te beschermen.
2. Bewaar geen reserve-LP-cilinder onder of in de buurt van de grill.
3. Vul de LP-cilinder nooit voor meer dan 80% van de capaciteit.
4. Als de bovenstaande waarschuwingen 2 en 3 niet exact worden opgevolgd, kan er brand ontstaan die de dood of ernstig letsel kan veroorzaken.
5. Transporteer altijd in een rechtopstaande positie.
6. Niet roken tijdens het transport van uw LP-cilinder.
7. Plaats een stofkap op de cilindergasafvoerklep wanneer de cilinder niet in gebruik is.
   Gebruik alleen het type stofkap dat bij aankoop bij de cilinderklep is geleverd. Andere soorten doppen of pluggen kunnen leiden tot lekkage van propaan.


CILINDERSPECIFICATIES

1. De cilinder die is gekocht of geruild voor uw gasgrill, moet worden vervaardigd en gemarkeerd in overeenstemming met de specificaties voor LP-gascilinders van het U.S. Department of Transportation (DOT) of de National Standard of Canada, CAN/CSA-B339, Cilinders, Spheres and Tubes for Transportation of Dangerous Goods and Commission, voorzien zijn van een vermeld overvulpreventieapparaat (OPD) en voorzien zijn van een cilinderverbindingsapparaat dat compatibel is met de aansluiting voor kooktoestellen voor buitengebruik.
2. De LP-gascilinder die voor dit apparaat wordt gebruikt, mag een capaciteit van niet meer dan 20 lb (9,1 kg) hebben. Ongeveer 18" (45,7 cm) hoog en 12" (30,5 cm) in diameter.
3. Deze grill is ontworpen om te passen op Worthington, Manchester of SMPC merk 20 lb (9,1 kg) cilinders. Andere merken passen mogelijk op deze grill als de bovenste kraag en de onderste steunring vergelijkbare afmetingen hebben.

DE CILINDER MOET OOK ZIJN VOORZIEN VAN:

1. Een afsluitklep die eindigt in een Type 1 gascilinderklepuitlaat
2. Een Type 1 klep die de gasstroom verhindert totdat een positieve afdichting is gemaakt
3. Een kraag om de cilinderafsluitklep te beschermen
4. Een veiligheidsontlastingsinrichting die rechtstreeks is verbonden met de dampruimte van de cilinder

Een bevroren cilinderklep duidt op mogelijke gasovervulling. Sluit de LP-klep en neem onmiddellijk contact op met uw LP-dealer.

1. Sluit deze grill NIET aan op een bestaande #510 POL-cilinderklep met linkse schroefdraad. De Type 1 klep kan worden herkend aan de grote externe schroefdraad op de klepuitlaat.
2. Sluit NIET aan op een propaancilinder die deze capaciteit overschrijdt.
3. Sluit NIET aan op een cilinder die een ander type klepverbindingsapparaat gebruikt.

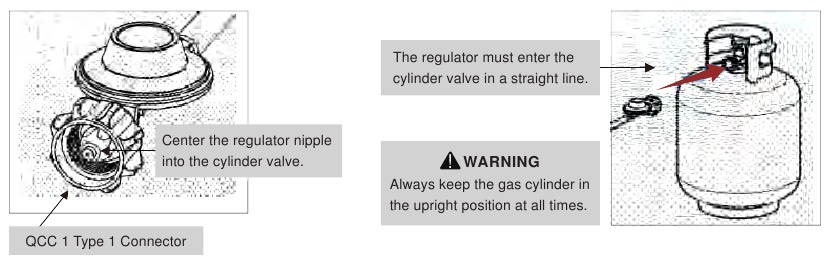

REGELAAR AANSLUITEN OP LP-CILINDER

Gebruik alleen de gasdrukregelaar die bij dit kooktoestel voor buitengebruik is geleverd. Deze regelaar is ingesteld op een uitlaatdruk van 11 inch waterkolom.
Uw regelaar is uitgerust met een QCC Type 1 snelkoppelingssysteem. Het laat geen gas door totdat er een positieve afdichting is gemaakt. Het heeft een thermisch element dat de gasstroom afsluit als de temperatuur 115°C (240°F) bereikt. Het heeft ook een stroombegrenzingsapparaat dat de gasstroom beperkt tot 0,28 kubieke meter per uur (10 kubieke voet per uur).

1. Zorg ervoor dat de LP-cilinder UIT staat door het handwiel met de klok mee te draaien totdat het stopt.
2. Zet de LP-cilinder goed vast op de cilinderhaak en -basis.
3. Zorg ervoor dat alle branderbedieningen in de "OFF" (UIT) stand staan.
4. Verwijder de veiligheidsdop van de cilinderklep.
5. Centreer de regelaarniples in de cilinderklep.
6. Draai de koppelmoer met de klok mee totdat deze stopt. Alleen handvast draaien. Gebruik geen sleutel.


1. Sluit deze grill niet aan op ongereguleerde propaanbronnen.
2. Controleer de gasslang voor elk gebruik op overmatige slijtage, slijtage of sneden. Vervang een beschadigde slang door de slang die in de onderdelenlijst is gespecificeerd voordat u de grill gebruikt.
3. Voer altijd de hieronder vermelde lektest uit voordat u uw grill voor de eerste keer gebruikt, als de cilinder is vervangen, als er gasvoorzieningscomponenten zijn vervangen, als het stroombegrenzingsapparaat van de regelaar is geactiveerd of na een lange periode van niet-gebruik.
4. Probeer niet om deze grill aan te sluiten op het LP-systeem van een camper of aanhanger.

LP-CILINDER LEKTEST

1. De lektest moet telkens worden herhaald wanneer de LP-cilinder wordt verwisseld of bijgevuld.
2. NIET roken of iets in de buurt hebben dat gemakkelijk kan ontbranden, zoals aanstekers of lucifers.
3. Gebruik GEEN open vuur om te controleren op gaslekken.
4. Het apparaat moet buitenshuis worden gecontroleerd op lekkage in een goed geventileerde ruimte, uit de buurt van open vuur of vonken.
5. VERWIJDER alle potten of ander kookgerei van de brander voordat u met de test begint.

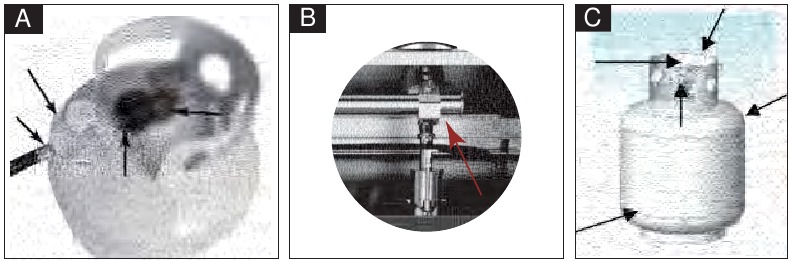

STAPPEN VOOR LEKTEST:
Gebruik een schone verfkwast en een oplossing van 50/50 zeep en water.
OPMERKING: Gebruik een milde zeep en water. Gebruik GEEN huishoudelijke schoonmaakmiddelen, die de gascomponent kunnen beschadigen.

1. Draai alle bedieningsknoppen van de brander, de regelaar en de cilinderkleppen UIT.
2. Zorg ervoor dat de regelaar stevig is aangesloten op de LP-cilinder.
3. Open de LP-cilinderklep volledig door het handwiel tegen de klok in te draaien. Als u een suizend geluid hoort, sluit dan onmiddellijk het gas af. Er is een groot lek bij de aansluiting. Corrigeer dit voordat u verdergaat.
4. Borstel de zeepoplossing op alle metalen naden en het hele klepgebied, zoals weergegeven in de onderstaande figuren.

5. Draai de LP-cilinderklep langzaam tegen de klok in naar de open positie.
6. Een lek wordt geïdentificeerd door een stroom van bellen uit het gebied van het lek. Sluit de LP-cilinderklep onmiddellijk en draai de aansluitingen opnieuw vast.
7. Als lekken niet kunnen worden gestopt, probeer dan niet te repareren, neem contact op met uw gasgrilldealer voor hulp. Probeer het apparaat niet te bedienen als er een lek aanwezig is.
8. Onderzoek de slang altijd op eventuele schade. Als er schade wordt waargenomen, probeer de slang dan niet te repareren. Het vervangen van de slang is de enige veilige optie.
9. Neem contact op met de klantenservice voor hulp bij een storing met betrekking tot de LP-cilinder, regelaar of slang.
10. Sluit na het uitvoeren van de lektest altijd de LP-cilinderklep door het handwiel met de klok mee te draaien.

ONDER GEEN ENKELE OMSTANDIGHEID MAG DE KLEP LANGER DAN 12 SECONDEN IN DE AAN-POSITIE BLIJVEN STAAN.

1. GEBRUIK DE GRILL NIET als er lekken zijn. Zorg ervoor dat de LP-cilinderklep gesloten is. Als de LP-cilinder nog steeds lekt, neem dan contact op met uw LP-dealer of bel 112.
2. Gebruik geen lucifers, open vuur of rook tijdens het testen op lekkage.
3. Steek geen branders aan tijdens het testen op lekkage.
4. Vervangende onderdelen, inclusief een vervangende slangsamenstelling, moeten volgens de specificaties in de onderdelenlijst zijn.
   Het niet naleven van deze instructies kan leiden tot ernstig lichamelijk letsel.

Bedieningsinstructies

Elke brander van de grill is vóór verzending in de fabriek getest en gekalibreerd; variaties in de plaatselijke gastoevoer kunnen het echter noodzakelijk maken om de branders aan te passen. Controleer de vlammen van de branders visueel. Inspecteer uw grill altijd visueel voordat u hem aansteekt. Vervang een slang die gerafeld of gebarsten is. Zoek naar alles wat de ventilatie zou kunnen belemmeren en verwijder een dergelijke blokkade of verplaats de grill. Controleer na het aansteken het vlammenpatroon om er zeker van te zijn dat u een gelijkmatige warmteverdeling hebt voor elke brander. Als de branders niet oplichten of als het vlammenpatroon ongelijkmatig is, raadpleeg dan de sectie Probleemoplossing.

VOOR HET AANSTEKEN

1. Lees de instructies voor het aansteken.
2. Als de brander niet binnen 5 seconden ontsteekt, draai dan de bedieningsknop(pen) van de brander uit, wacht 5 minuten en herhaal de ontstekingsprocedure.
3. Inspecteer de gastoevoerslang voordat u het gas "AAN" zet. Als er sprake is van insnijdingen, slijtage of schuren, moet deze voor gebruik worden vervangen. Gebruik de grill niet als er gaslucht aanwezig is. Gebruik alleen de drukregelaar en de slangencombinatie die bij het apparaat zijn geleverd.
4. Gebruik nooit andere regelaars en slangencombinaties dan die welke bij de grill zijn geleverd. Als een vervanging nodig is, neem dan contact op met de fabrikant om de juiste vervanging te krijgen. De vervanging moet voldoen aan de specificaties in de gebruikershandleiding. LAAT DE GRILL NIET ZONDER TOEZICHT ACHTER TIJDENS HET KOKEN.

DE BRANDERS AANSTEKEN MET BEHULP VAN AUTOMATISCHE ONTSTEKING

1. Draai ALLE bedieningsknoppen naar de "OFF" (UIT) stand.
2. Zet de gastoevoer aan bij de LP-cilinderventiel of bij de regelaar.
3. Duw de bedieningsknop in en draai hem tegen de klok in naar de "HI" (HOOG) stand. Er moet een klik te horen zijn en de brander zal oplichten.
4. Als de brander niet ontsteekt, draai dan de bedieningsknop naar de "OFF" (UIT) stand, wacht 5 minuten voordat u probeert de brander opnieuw aan te steken.
5. Als de brander ontsteekt, herhaal dit dan voor de andere branders en draai de bedieningsknoppen naar de temperatuur die nodig is voor uw voedsel.
   * Mocht het nog steeds niet lukken om de branders te ontsteken, controleer dan de gastoevoer.


DE BRANDERS HANDMATIG AANSTEKEN MET EEN LUCIFER

1. Draai ALLE bedieningsknoppen naar de "OFF" (UIT) stand.
2. Zet de gastoevoer aan bij de LP-cilinderventiel of bij de regelaar.
3. Steek een lucifer in de luciferhouder. De luciferhouder is bevestigd aan het zijpaneel.
4. Plaats de aangestoken lucifer door het luciferaansteekgat op het zijpaneel. Zorg ervoor dat de aangestoken lucifer zich dicht bij de branderpoorten bevindt.
5. Duw de bedieningsknop in en draai hem tegen de klok in naar de "HI" (HOOG) stand. De brander moet onmiddellijk oplichten.
6. Als de brander niet ontsteekt, draai dan de bedieningsknop naar de "OFF" (UIT) stand, wacht 5 minuten voordat u probeert de branders opnieuw aan te steken.
7. Als de brander ontsteekt, herhaal dit dan voor de andere branders en draai de bedieningsknoppen naar de temperatuur die nodig is voor uw voedsel.
   * Mocht het nog steeds niet lukken om de branders te ontsteken, controleer dan de gastoevoer.

UW GRILL UITSCHAKELEN

1. Schakel de gastoevoer uit bij de LP-cilinder door de klep met de klok mee helemaal dicht te draaien.
2. Draai alle bedieningsknoppen van de brander naar de "OFF" (UIT) stand.

Gebruik geen spiritus of benzine voor het aansteken of opnieuw aansteken!

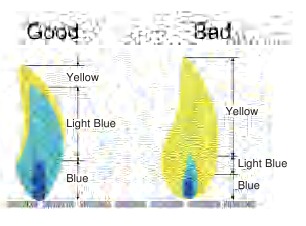

BRANDERVLAMMEN
Controleer altijd de vlammenpatronen van de brander na het aansteken. Een goede vlam moet voornamelijk blauw zijn met een gele punt en een minimale hoeveelheid flikkering vertonen. Sommige gele punten zijn OK als ze kleiner zijn dan 2,5 cm (1"). Nieuwe branders hebben soms olieresten, die een gele vlam veroorzaken bij het verbranden. Variaties in gastoevoer, hoogte, weer en andere factoren kunnen allemaal de prestaties van de brander beïnvloeden. Oudere grills kunnen ook meer gele vlam vertonen als gevolg van voedselresten, olie en vetophoping.

EERSTE GEBRUIK
ROOSTERS ZIJDE:
Voordat u voor de eerste keer op uw gasgrill gaat koken, moet u deze afbranden om eventuele geuren of transportolie te verwijderen op de volgende manier:

1. Met de kookroosters in positie geïnstalleerd, zet u de gasgrill aan en laat u deze 10 tot 15 minuten op de HI (HOOG) stand werken. Draai vervolgens alle bedieningsknoppen en de gastoevoer naar de "OFF" (UIT) stand.
2. Wanneer de gasgrill is afgekoeld, verwijdert u de kookroosters en wast u de kookroosters af met een sopje en een handdoek of keukenpapier. Spoel de zeep af en laat aan de lucht drogen. Breng vervolgens de kookroosters grondig op smaak door er olijf- of plantaardige olie op te spuiten of te vegen. Zorg ervoor dat het hele oppervlak royaal is bedekt, inclusief de hoeken. Voor kookroosters van gietijzer moet voor elk gebruik lichtjes op smaak worden gebracht.
3. Uw grill is klaar om te koken. Ga verder met "VOORVERWARMEN".

BAKPLAAT ZIJDE:
Wanneer u uw bakplaat ontvangt, is er al een dunne laag olie op de bakplaat aangebracht. Dat is gedaan om de bakplaat te beschermen tegen roest tijdens verzending en opslag, dat is normaal.

VOORVERWARMEN
Het is noodzakelijk om de grill voor te verwarmen voor het koken, afhankelijk van het type voedsel en de kooktemperatuur.
Verwarm de gasgrill 5 tot 10 minuten voor op MEDIUM/HIGH. Verminder de warmte naar gelang van wat u aan het grillen bent.
Borstel of spuit vervolgens de kookroosters en de bovenkant van de bakplaat in met olijfolie of plantaardige olie om te voorkomen dat het voedsel blijft plakken.

Reiniging en onderhoud

Uw nieuwe grill is ontworpen en vervaardigd volgens hoge kwaliteitsnormen. Het zal u vele jaren plezierige grilltijd bezorgen, maar vereist wel een minimum aan onderhoud.
Maak de grill regelmatig schoon, het liefst na elke cookout. Als er een borstel met haren wordt gebruikt om een van de kookoppervlakken van de grill schoon te maken, zorg er dan voor dat er geen losse haren op de kookoppervlakken achterblijven voordat u gaat grillen.

1. Maak geen enkel onderdeel van uw grill schoon in een zelfreinigende oven.
2. Gebruik geen ovenreinigers, schurende keukenreinigers, reinigers die citrusproducten of minerale geesten bevatten.
3. Maak uw grill regelmatig schoon om vetophoping, vetbranden of overmatige opflakkeringen te voorkomen.
4. Laat de grill altijd afkoelen voordat u hem schoonmaakt.

Vet is ontvlambaar. Laat heet vet afkoelen voordat u het probeert te hanteren. Vermijd het verzamelen van vetafzettingen op de bodem van de vuurhaard en de vetopvangbak & beker aan de onderkant van de vuurhaard van de grill. Verwijder het vet regelmatig van de bodem van de vuurhaard en de vetopvangbak & beker.

KOOKBAKPLAAT
De meeste voedingsmiddelen kunnen worden schoongemaakt door de kookbakplaat af te schrapen en af te vegen met een keukenpapier of een natte, zachte doek. Om hardnekkige voedselresten te verwijderen, kunt u een mild reinigingsmiddel en een spons gebruiken. U kunt ook een sopje of een keukenpapier en 1/4 kopje tafelzout gebruiken als een andere methode om uw bakplaat schoon te maken. Spoel goed af en droog het.

ROESTVRIJ STAAL
Reinig met een multifunctioneel, weinig schurend, niet-fosforhoudend metaal- of roestvrijstaalpoetsmiddel en een zachte doek. Poets altijd in de richting van de afwerking. Laat geen vet en vuil zich ophopen. Bovendien kunnen verschillende producten en van nature voorkomende stoffen alle roestvrijstalen afwerkingen beschadigen. Deze omvatten, maar zijn niet beperkt tot, zwembadchemicaliën (chloor en broom), gazon- en tuinmeststoffen, ijs-smeltende producten, zee- of ander zout water, urine, vogelpoep en boomsap. Bij contact met deze stoffen moet u het roestvrijstalen oppervlak onmiddellijk wassen en drogen en oppassen dat u geen brandwonden oploopt.

ANDERE BUITENOPPERVLAKKEN
Was met een mild afwasmiddel en warm water. U kunt een doek, een zachte borstel (niet-metallisch) of een plastic reinigingspad gebruiken. Spoel grondig af en veeg droog.

KOOKROOSTERS EN VLAMVERDELERS
Gebruik een stijve messing borstel. Was met warm water en een mild afwasmiddel, spoel af en droog.

VETOPVANGBAK/LADE
Controleer na elk gebruik. Verwijder en leeg de vetopvangbak wanneer deze halfvol is. Verwijder en reinig de vetopvanglade wanneer er zich vet ophoopt. Beide kunnen worden gewassen met warm water en een mild afwasmiddel.

BRANDERS
We raden u aan uw branders minstens twee keer per jaar schoon te maken, of voor gebruik als de grill langer dan een maand niet is gebruikt.

Kleine insecten en spinnen kunnen de branderbuizen binnendringen. Soms bouwen ze nesten of spinnen ze webben die de hoeveelheid gas die door de brander stroomt, kunnen blokkeren of verminderen. U zult meestal een kleinere vlam zien, of een vlam die voornamelijk geel is in plaats van blauw, die uit de brander komt wanneer dit gebeurt. Andere tekenen zijn dat de grill ongelijkmatige of lage warmte genereert, of dat de branders moeilijk te ontsteken zijn. In gevallen van ernstige verstopping kan dit ervoor zorgen dat de vlam achterwaarts brandt, en buiten de branderbuizen, wat uw grill kan beschadigen en/of persoonlijk letsel kan veroorzaken. SCHAKEL ONMIDDELLIJK DE STROOM VAN PROPAANGAS UIT BIJ DE CILINDER DOOR HET HANDWIEL MET DE KLOK MEE TE DRAAIEN ALS DIT GEBEURT. Wacht tot de grill is afgekoeld en maak vervolgens alle branders schoon.

DE BRANDERS SCHOONMAKEN

1. Zorg ervoor dat het gas is uitgeschakeld bij de LP-cilinder.
2. Verwijder de bakplaat, de kookroosters en de vlamverdelers.
3. Til elke brander omhoog en eruit.
4. Maak de binnenkant van de brander schoon met een stijve draad. Een rechtgebogen kledinghanger zal werken.
   Een alternatief is het gebruik van perslucht. Draag altijd beschermende kleding voor uw ogen bij het gebruik van deze methode.
   Vergroot nooit de branderpoorten tijdens het reinigen.
5. Borstel de buitenkant van de brander.
6. Zorg ervoor dat alle poorten (gaten) vrij zijn van vuil.
7. Inspecteer de branders. Vervang alle branders die barsten of vergrote poorten hebben.
8. Plaats de bakplaat, de vlamverdelers en de kookroosters terug.
9. Voer de lektest uit die eerder in deze gebruikershandleiding is beschreven.

1. De juiste plaatsing van de brander en het ventiel is essentieel om de veiligheid te garanderen.
2. Gebruik geen sterke of schurende oplosmiddelen of schurende pads, omdat deze oppervlakken kunnen beschadigen en krassen kunnen achterlaten.

GRILLOPSLAG

1. Maak uw grill schoon voor opslag. Bewaar op een koele, droge plaats.
2. Opslag van een gasgrill binnenshuis is alleen toegestaan als de LP-cilinder is losgekoppeld en van de gasgrill is verwijderd.
3. Een hoes wordt ten zeerste aanbevolen om uw grill te beschermen. Kies uit een verscheidenheid aan grillhoezen die door de fabrikanten worden aangeboden.
4. Voer een lektest uit voordat u de grill gebruikt nadat deze enige tijd in opslag is bewaard.

Gids voor probleemoplossing

Als uw probleem niet is opgelost met behulp van de bovenstaande informatie voor probleemoplossing, neem dan contact op met uw plaatselijke gasdealer.

Als de branders tijdens gebruik uitgaan, sluit dan de gastoevoer bij de cilinder en draai alle gaskranen dicht. Wacht vijf minuten voordat u probeert opnieuw aan te steken (hierdoor kunnen opgehoopte gasdampen verdwijnen).

Sluit in geval van een vetbrand de gastoevoer bij de cilinder en draai alle branders dicht totdat het vuur is gedoofd.

Probeer GEEN gasfittingen los te koppelen terwijl de grill in gebruik is. Zoals met alle apparaten, zorgt een goede verzorging en onderhoud ervoor dat uw grill in topconditie verkeert en verlengt u de levensduur.

Vlees Temperatuur Richtlijnen

DIRECTE WARMTE

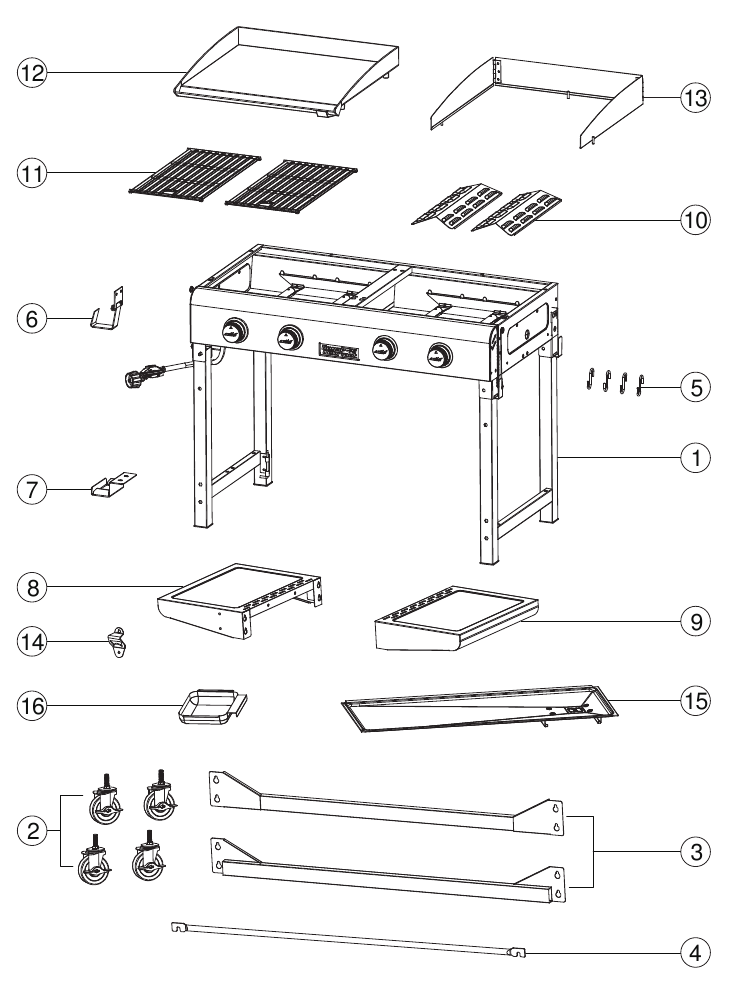

Onderdelenschema

Onderdelenlijst

Nr.	#	AANTAL	Beschrijving	Afbeelding
1	/	1	Hoofdgedeelte met poten Cuerpo principal con patas Corps principal avec jambes
2	05-WXL-05	4	Zwenkwiel Rueda Roulette
3	GD20JHL01H	2	Pootschraagbalk Barra del soporte de la pata Poutre de support de jambe
4	GD20JMJG01	1	Gereedschapsrail Riel para utensilios Rail à ustensiles
5	07-GGL-01-SI	4	"S" hook (S-haak) Gancho en forma de S Crochet en «S»
6	07-QPG-01-BK	1	LP cylinder hook (LP-cilinderhaak) Gancho para bombona de gas Crochet de bouteille de gaz
7	07-QPG-06-BK	1	LP cylinder base (LP-cilinderbasis) Base del bombona de gas Base de bouteille de gaz
8	GD20T101H	1	Zijplank (L) Bandeja lateral (I) Étagère latérale (G)
9	GD20T102H	1	Zijplank (R) Bandeja lateral (D) Étagère latérale (D)
10	ELFHB03	2	Vlamvertrager Regulador de llama Atténuateur de flamme
11	03-ZTW-E-01-TC4	2	Kookrooster Rejilla para asar Grille de cuisson
12	GD20P101H	1	Kookplaat Plancha superior Plaque de cuisson
13	GD20LHDFB01H GD20LDFBR01H GD20LDFBL01H	1	Windscherm Deflector de viento Deflecteur de vent
14	TY-KPQ01-SS4	1	Flesopener Abridor de botella Ouvre-bouteille
15	ALJYP016B-DS2	1	Vetopvangbak Bandeja de recogida de grasa Lèchefrite
16	TY-YB01-LS4	1	Vetopvangbeker Depósito de recogida de grasa Bac à graisse

Hardwarelijst

Key	Omschrijving	AANTAL	Afbeelding
A	M6x12	14
B	M5x12	12
C	M4x8	2
D	M6	4
E	M6x30	4

BENODIGD GEREEDSCHAP
Phillips screwdriver Destornillador phillips Tournevis phillips

Controleer voordat u begint met de montage of alle onderdelen aanwezig zijn. Als er onderdelen ontbreken of beschadigd zijn, probeer dan niet de producten te monteren. Neem telefonisch of per e-mail contact op met de klantenservice voor vervangende onderdelen.

• Benodigd gereedschap (niet inbegrepen): kruiskopschroevendraaier
• Geschatte montagetijd: 30 minuten
• Let op:
  1. De rechter- en linkerkant van de grill zijn ontworpen alsof u tegenover de voorkant van de grill staat.

2. Het getoonde model is alleen ter illustratie, het specifieke model prevaleert in natura.

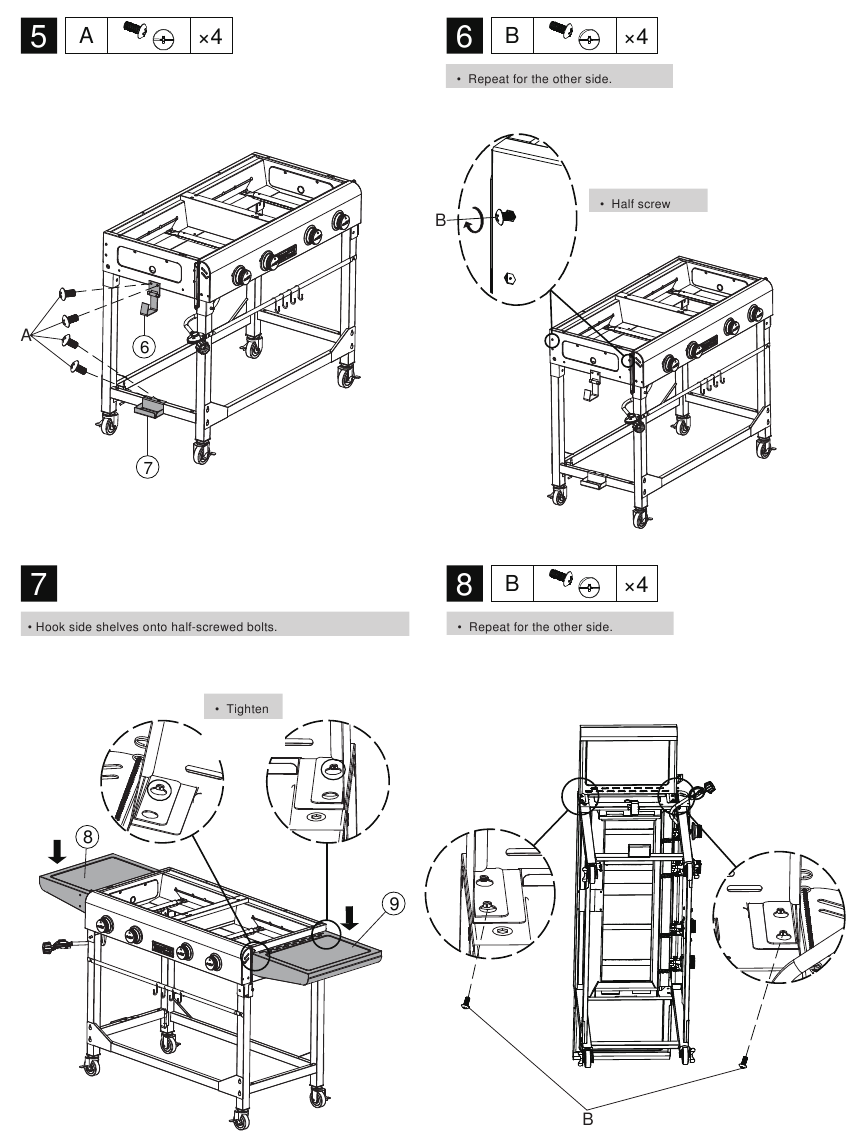

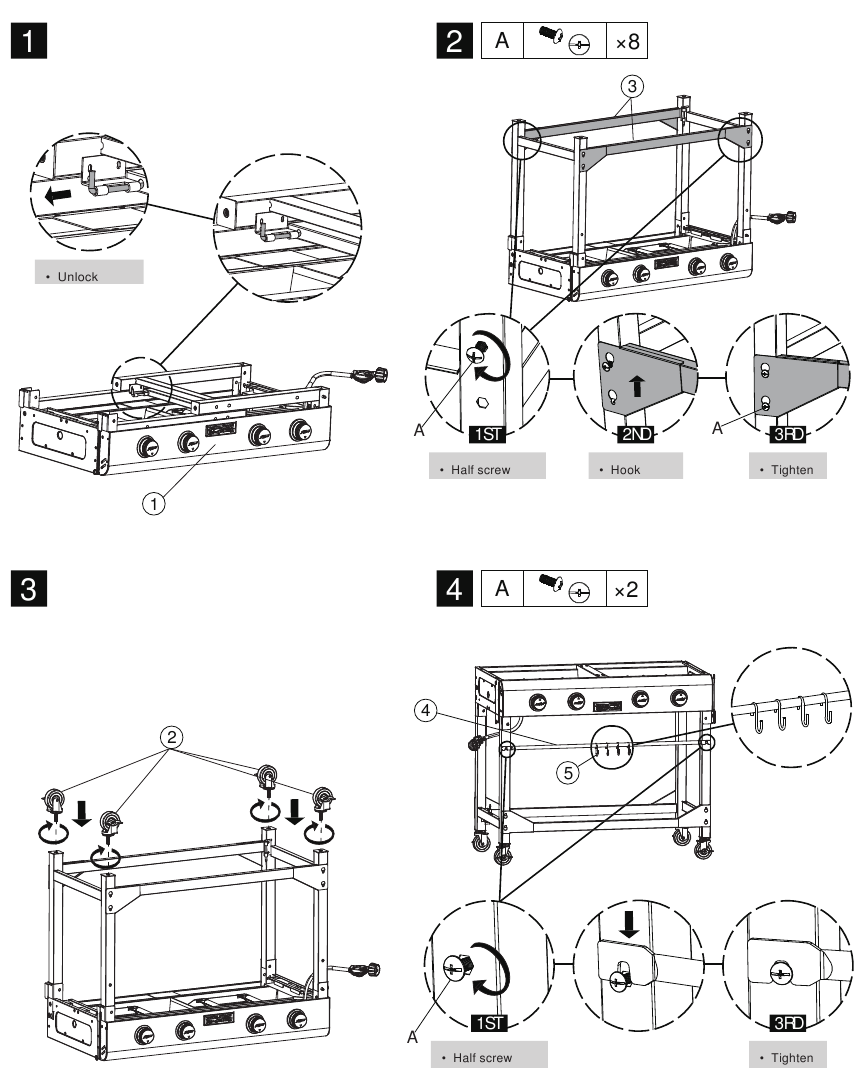

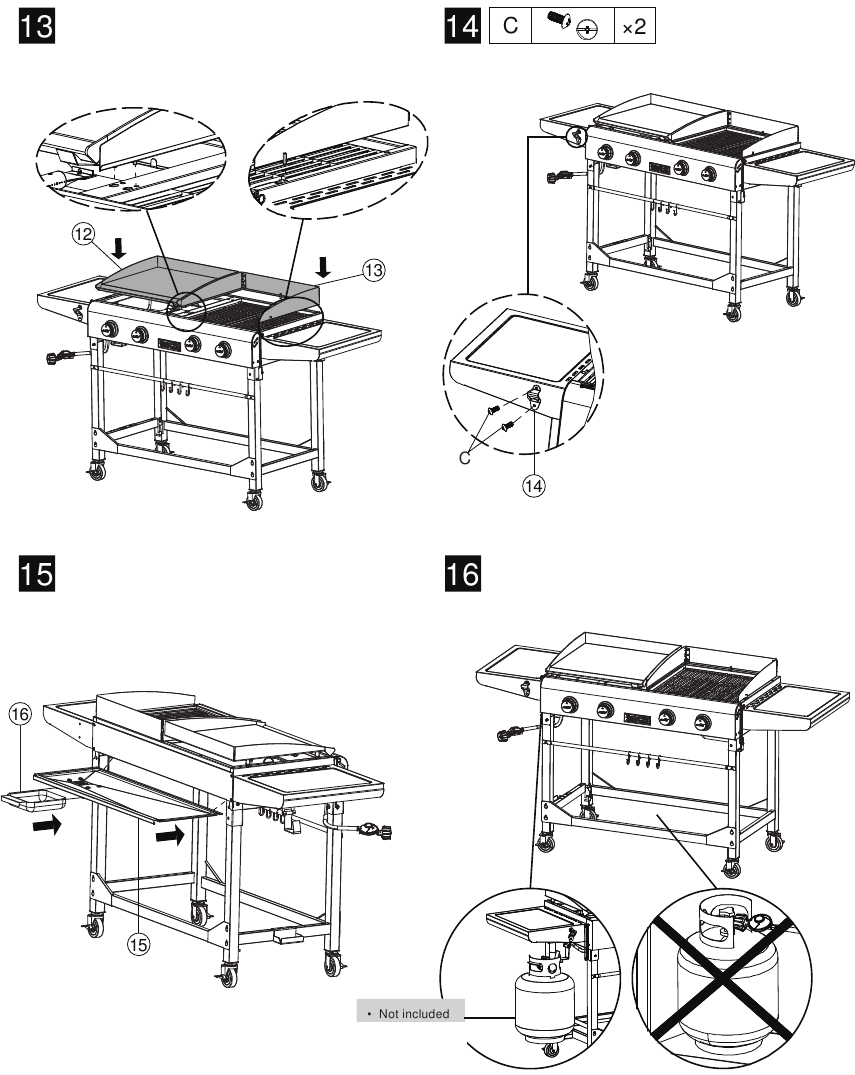

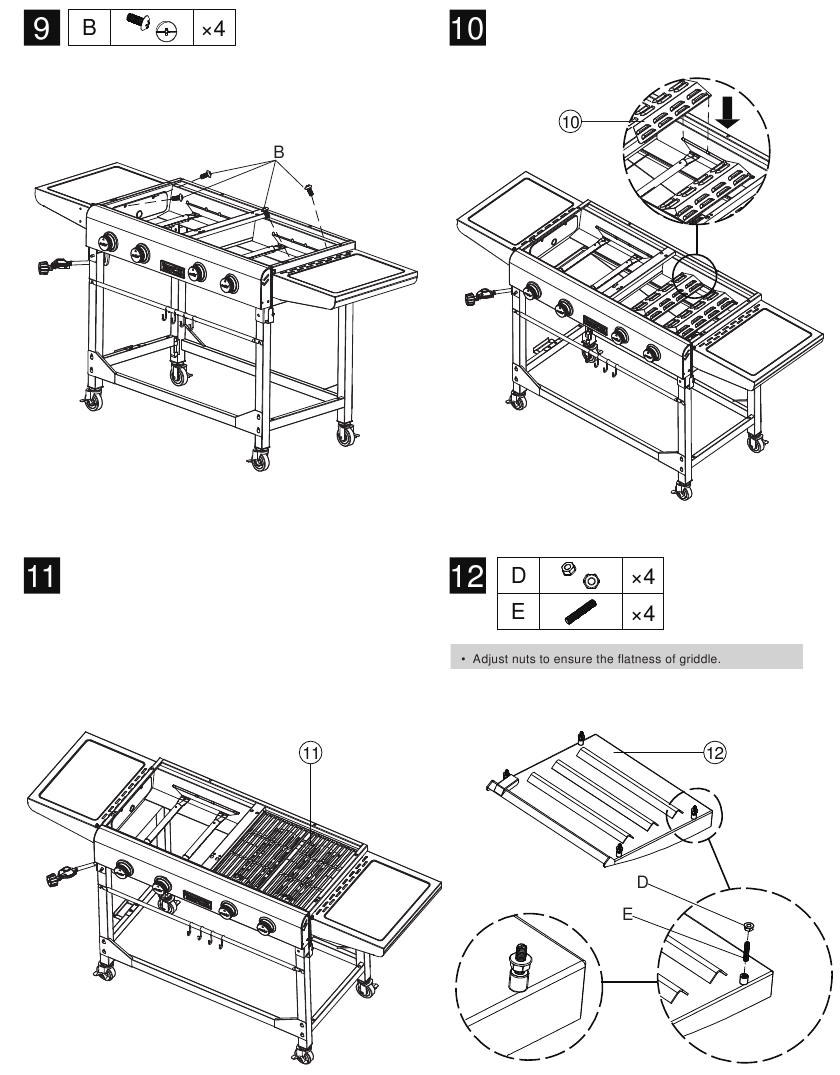

Montage

Voor uw veiligheid

Bel ons eerst als er een probleem is! Retourneer de grill NIET naar de winkel. Deze grill is vervaardigd volgens hoge kwaliteitsnormen. Als u vragen heeft die niet in deze gebruikershandleiding worden beantwoord, of als u onderdelen nodig heeft, bel dan onze klantenservice.

1. De gasgrill is uitsluitend bedoeld voor gebruik met propaangas (propaangasfles niet inbegrepen).
2. Gebruik nooit houtskool of aanmaakvloeistof bij een gasgrill.
3. Probeer nooit deze grill aan te sluiten op het zelfstandige propaansysteem van een camper, motorhome of huis.
4. Gebruik GEEN benzine, petroleum of alcohol om aan te steken. Deze grill is niet bedoeld voor gebruik in of op recreatieve voertuigen of boten. Dit apparaat is niet bedoeld voor commercieel gebruik.
5. Kinderen mogen uw grill nooit gebruiken. Houd kinderen en huisdieren uit de buurt tijdens gebruik.
6. Probeer de grill NIET te verplaatsen wanneer deze brandt of heet is. Verander de grill NIET op enigerlei wijze.
7. Gebruik de grill NIET tenzij deze volledig is gemonteerd en alle onderdelen stevig zijn vastgemaakt en aangedraaid.
8. Gebruik de grill of andere gasproducten NIET in de buurt van onbeschermde brandbare gebouwen en materialen.
9. Niet gebruiken in de aanwezigheid van gassen of dampen. Houd de grillomgeving vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen.
10. Raak geen metalen onderdelen van de grill aan totdat deze volledig is afgekoeld (ongeveer 45 minuten) om brandwonden te voorkomen, tenzij u beschermende kleding draagt (ovenwanten, pannenlappen, enz.).
11. Houd de grill te allen tijde op minstens 91 cm (36 inch) afstand van een muur of oppervlak. Houd minstens 3 meter afstand tot brandbare objecten die vlam kunnen vatten.
12. Gebruik dit apparaat niet onder een bovenliggende dakconstructie of bladerdak.
13. Reinig en inspecteer de slang voor elk gebruik. Als er sprake is van slijtage, beschadiging, sneden of lekken, moet de slang worden vervangen voordat de grill wordt gebruikt. De vervangende slangconstructie moet overeenkomen met de door de fabrikant gespecificeerde specificaties.
14. Houd de gasslang zo ver mogelijk uit de buurt van hete oppervlakken en druipend heet vet.
15. Bewaar nooit een gevulde propaangasfles in een hete auto of vrachtwagen. Hitte kan ervoor zorgen dat de gasdruk stijgt, wat ertoe kan leiden dat de ontlastklep opengaat en het gas kan ontsnappen.
16. Houd het klepcompartiment, de branders en de circulerende luchtkanalen van de grill schoon. Inspecteer de grill voor elk gebruik. Laat bij het koken met olie/vet de olie/het vet niet hoger worden dan 177 °C (350 °F).
17. Belemmer de luchtstroom voor verbranding en ventilatie niet.
18. Houd de ventilatieopeningen van de cilinderbehuizing vrij van vuil.
19. Bewaar deze handleiding voor toekomstig gebruik.

CALIFORNIA PROPOSITION 65-WAARSCHUWINGEN

1. Brandstoffen die worden gebruikt in gastoestellen en de verbrandingsbijproducten van dergelijke brandstoffen, kunnen u blootstellen aan chemicaliën, waaronder koolmonoxide, waarvan de staat Californië weet dat het geboorteafwijkingen of andere reproductieve schade kan veroorzaken.
2. Dit product bevat nikkel (metaal), waarvan de staat Californië weet dat het kanker kan veroorzaken.
3. Dit product bevat lood en loodverbindingen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen kunnen veroorzaken of andere reproductieve schade.

Ga voor meer informatie naar: www.P65Warnings.ca.gov

1. Deze grill is alleen voor gebruik buitenshuis en mag niet worden gebruikt in een gebouw, garage of een andere afgesloten ruimte.
2. Het gebruik van alcohol, medicijnen op recept of vrij verkrijgbare medicijnen kan het vermogen van de bedieners aantasten om de grill correct te monteren of veilig te bedienen.
3. Plaats uw grill altijd op een harde en vlakke ondergrond, ver van brandbare materialen.
4. Laat een brandende grill nooit onbeheerd achter. Houd kinderen en huisdieren ALTIJD uit de buurt van de grill.
5. Plaats de grill niet op een tafelblad.
6. Gebruik de grill niet bij harde wind.
7. Gebruik de grill niet om overdreven vet vlees of ander vet of vettig voedsel te bereiden, waarbij er risico is op opflakkeringen.

LP-FLES RISICO
Vloeibaar propaangas is ontvlambaar en gevaarlijk als het onjuist wordt gehanteerd. Begrijp de kenmerken voordat u een propaanproduct gebruikt.

1. Propaan kenmerken: Ontvlambaar, explosief onder druk, zwaarder dan lucht, nestelt zich in plassen en lage gebieden.
2. In zijn natuurlijke staat heeft propaan geen geur. Voor uw veiligheid is er een geurstof toegevoegd.
3. Contact met propaan kan vrieswonden aan de huid veroorzaken.
4. Deze grill wordt vanuit de fabriek verzonden voor gebruik met alleen propaangas.
5. Gebruik nooit een propaanfles met een beschadigde behuizing, klep, kraag of voet.
6. Ingeukte of roestige propaanflessen kunnen gevaarlijk zijn en moeten worden gecontroleerd door uw propaangasleverancier.

VOOR UW VEILIGHEID

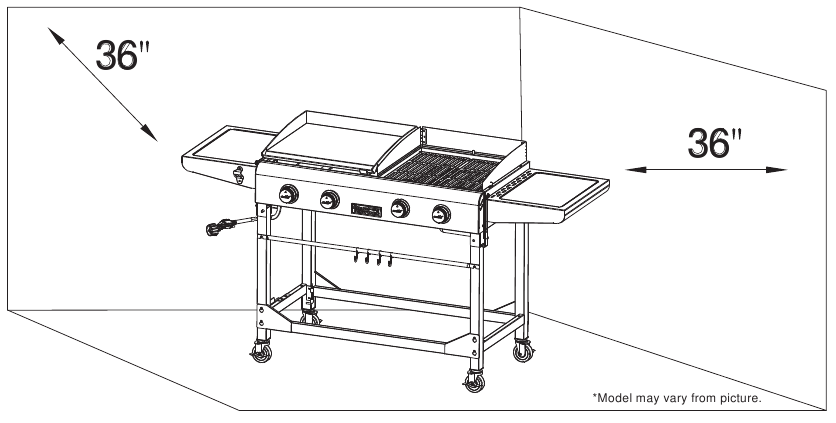

1. Houd de grill te allen tijde op minstens 91 cm (36 inch) afstand van een muur of oppervlak. Houd minstens 3 meter afstand tot brandbare objecten die vlam kunnen vatten.
2. Plaats de grill niet waar zich brandbare oppervlakken boven bevinden.


Als u gas ruikt:

1. Sluit de gastoevoer naar de grill af.
2. Doof elke open vlam.
3. Als de geur aanhoudt, blijf dan uit de buurt van de grill en bel onmiddellijk de brandweer. LET OP: Lees alle instructies voor montage en gebruik. Het niet opvolgen van de instructies in deze handleiding kan leiden tot lichamelijk letsel en/of materiële schade.

1. De installatie moet voldoen aan de lokale voorschriften of, bij gebrek aan lokale voorschriften, aan de National Fuel Gas Code, ANSI Z223.1/NFPA 54.
2. Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
3. Een LP-fles die niet is aangesloten voor gebruik, mag niet worden bewaard in de buurt van dit of enig ander apparaat.

Referenties

• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ROYAL GOURMET GD401C, 0719-F handleiding

Beschikbare talen
