Pioneer PL-514 Handleiding

DE CARTRIDGE BEVESTIGEN

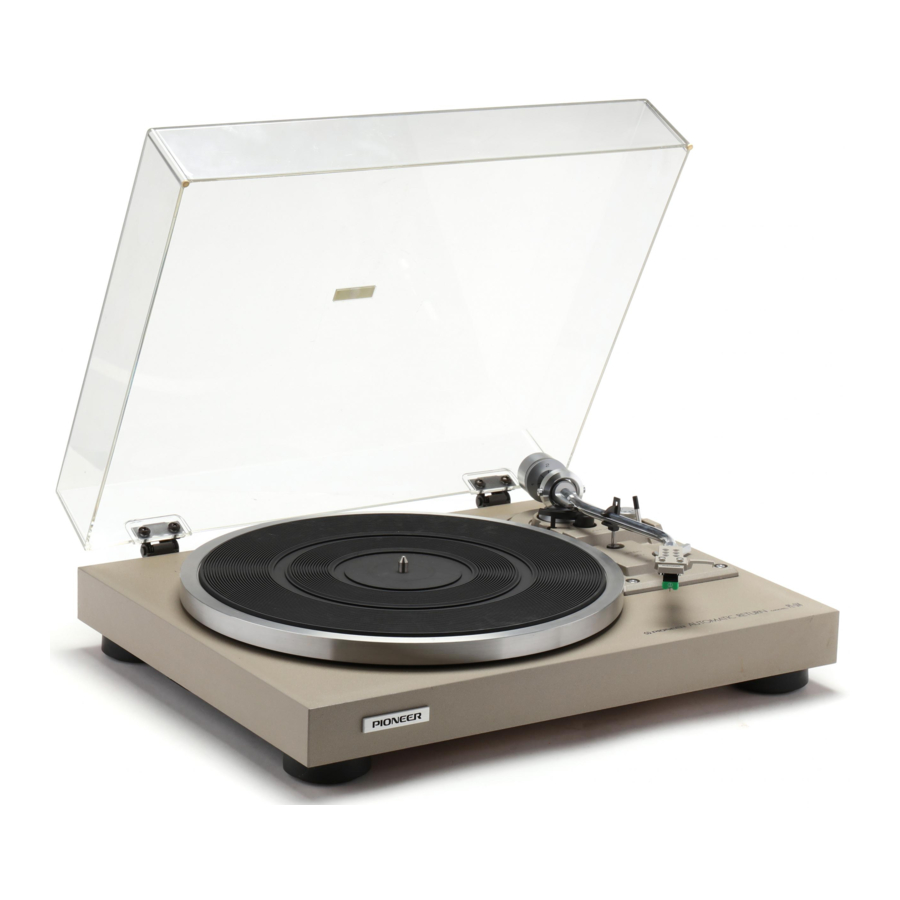

De PL-514 is een hoogwaardige platenspeler met snaaraandrijving die gebruik maakt van een autoreturn-mechanisme. Lees deze BEDIENINGSINSTRUCTIES zorgvuldig door voordat u begint met de bediening.

OM BRAND OF ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

U kunt elke cartridge met een gewicht tussen 4g en 10g aan deze draaitafel bevestigen, op voorwaarde dat alleen de meegeleverde headshell wordt gebruikt. Volg de onderstaande procedure voor het bevestigen van de cartridge aan de headshell.

1. Haal de headshell, cartridgeschroeven, moeren, ringen en kleine schroevendraaier uit de accessoiresdoos. De schroeven zijn er in drie verschillende lengtes, dus kies de schroeven op basis van de hoogte van de cartridge die u wilt bevestigen.
2. De aansluitingen op de meegeleverde headshell zijn uitgelijnd zoals weergegeven in Fig. 1.

   Fig. 1
   Controleer de locatie en polariteit van elk van de aansluitpinnen van de cartridge en sluit vervolgens de aansluitdraden aan, waarbij u ervoor zorgt dat de polariteiten niet door elkaar worden gehaald.
   OPMERKING: Soldeer niet wanneer u de aansluitdraden op de cartridge aansluit. Als de lipjes van de aansluitdraad los zitten, gebruik dan een pincet of een soortgelijk hulpmiddel om het uiteinde lichtjes naar binnen te duwen.

3. Bevestig de cartridge losjes aan de headshell met behulp van de schroeven, moeren en ringen (Fig. 2).

4. Pas de positie van de cartridge aan zodat de stylus en het connector gedeelte van de headshell 49 mm uit elkaar liggen en draai de schroeven vast. Zorg ervoor dat de cartridge niet naar één kant kantelt wanneer u hem bevestigt (zie Fig. 3).

   Fig. 3

HEADSHELLS BEVESTIGEN DIE NIET DOOR PIONEER ZIJN GEMAAKT

U kunt headshells van andere bedrijven bevestigen, zolang het koppelingsgedeelte dezelfde afmetingen heeft als de headshell die bij uw PL-514 is geleverd. U moet echter controleren of de aansluitingen op de andere headshell op dezelfde manier zijn uitgelijnd. Zorg er bij het bevestigen voor dat u de vier hierboven beschreven stappen niet vergeet uit te voeren.

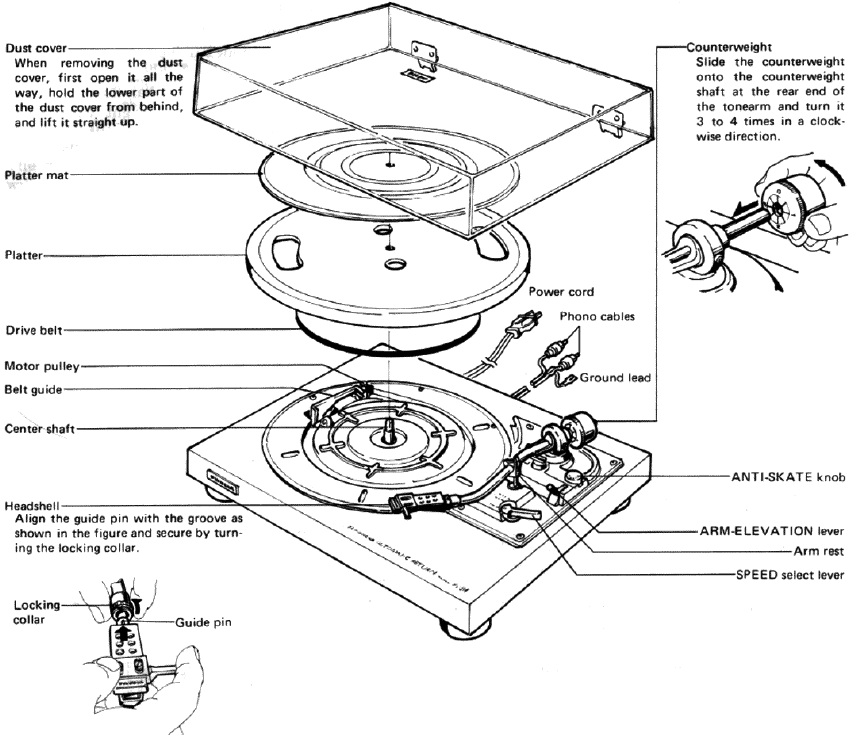

ASSEMBLAGEPROCEDURE

Fig. 4

HOE DE AANDRIJFRIEM TE BEVESTIGEN

Plaats de draaitafel op de middenas. Zet vervolgens de SPEED (SNELHEID) selectiehendel in de "33"-positie. Trek aan het lint dat aan de aandrijfriem is bevestigd en steek de riem door de riemgeleider en rond de kleinere diameter (het bovenste gedeelte) van de motorpoelie (Fig. 5).

Fig. 5

Nadat de riem correct op de motorpoelie is geplaatst, verwijdert u het lint en plaatst u de platenspeler mat.

DE TONEARM AFSTELLEN

WATERPAS BALANSAFSTELLING

1. Zet de ANTI-SKATE-knop op "0 ".
2. Verwijder de stylusbeschermer van de cartridge.
3. Zet de ARM-ELEVATION (ARM-VERHOGING) hendel in de positie.
4. Maak de armklem los en beweeg de tonearm naar de ruimte tussen de armsteun en de draaitafel, waarbij u ervoor zorgt dat u de stylus niet beschadigt.

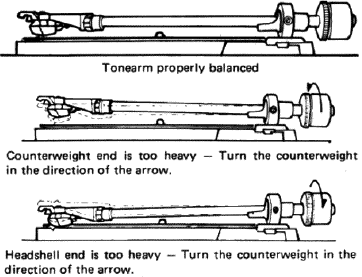

5. Ondersteun de vingerlift van de headshell met één hand en bereik de waterpas balans door het contragewicht met de klok mee of tegen de klok in te draaien. "Waterpas balans" betekent dat de tonearm evenwijdig is aan de plaat op de draaitafel, en dat de tonearm buis daarom niet naar de contragewicht zijde of de headshell zijde mag kantelen (zie Fig. 6).

   Fig. 6
6. Zet de tonearm terug op de armsteun en maak de armklem vast.
7. Bevestig de stylusbeschermer om de stylus te beschermen.
8. Aangezien de naalddruk nul is wanneer de tonearm in waterpas balans is, draait u alleen de naalddrukschaalring voor het contragewicht en zet u de ''0" op de schaal op de indexlijn op de as (Fig. 7).

   Fig. 7

NAALDDRUKAFSTELLING

Draai aan het contragewicht en stel de juiste naalddruk in tegenover de indexlijn op de contragewicht as (Fig. 8).

Fig. 8

De schaalring voor de naalddruk heeft stappen van 0,5 g en één volledige draai van het contragewicht levert een naalddruk van 4 g op.

ANTISKATINGAFSTELLING

Om het anti-skatingmechanisme af te stellen, draait u aan de ANTI-SKATE-knop zodat het nummer dat overeenkomt met de vereiste naalddruk tegenover de indexlijn staat (Fig. 9).

Fig. 9

De nummers op de ANTI-SKATE-knop komen overeen met 1 g naalddruk.

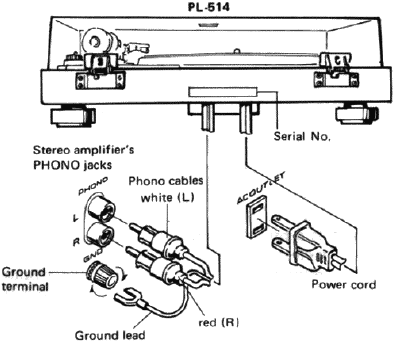

AANSLUITINGEN

De phono kabels en de aardingsdraad van de PL-514 zijn bevestigd aan het achterpaneel van de draaitafel. De phono kabel met de witte stekker is voor het linker kanaal en die met de rode stekker is voor het rechter kanaal. De dunne draad met de Y-vormige connector aan het uiteinde is de aardingsdraad. Deze moet stevig worden aangesloten op de aardingsklem op de versterker (Fig. 10).

Fig. 10

De manier waarop de phono kabels worden aangesloten, is afhankelijk van het type cartridge dat wordt gebruikt. Lees de instructies in het boekje dat bij de cartridge wordt geleverd, evenals de bedieningsinstructies van de versterker, en sluit de phono kabels op de juiste manier aan.

Steek ten slotte de stekker van het netsnoer in het stopcontact. Aangezien het auto-return mechanisme tijdens transport door trillingen kan worden ingeschakeld, dient u de werking ervan te controleren voordat u gaat spelen. Beweeg de tonearm naar het midden van de as. De draaitafel begint te draaien en de tonearm keert terug naar de armsteun. Als de tonearm in de richting van de armsteun begint te bewegen wanneer deze handmatig wordt verplaatst, forceer hem dan niet in de richting van de middenas.

ONDERHOUD

SMERING

Na één keer oliën kan de PL-514 normaal gesproken ongeveer 2000 tot 2500 uur betrouwbaar worden gebruikt. Dit komt overeen met 1,5 tot 2 jaar bij normaal gebruik (gemiddeld 3 tot 4 uur per dag). Het eenmaal bijvullen van de olie binnen de genoemde periode kan een blijvend hoge prestatie garanderen. Voer het oliën zorgvuldig uit zoals hieronder beschreven:

1. Verwijder de stofkap.
2. Plaats de tonearm op de armsteun en klem hem vast.
3. Verwijder de riem van de motorpoelie.
4. Til de draaitafel recht omhoog door vingers en duim in de twee openingen te steken.
5. Breng één of twee druppels smeerolie aan op het gat (Fig. 11).

   Fig. 11

OPMERKING: Als er olie op de motorpoelie, de binnenrand of de riem komt, veeg deze dan af met een doek die is bevochtigd met pure alcohol.

KAST

Als de stofkap of de kast vuil of stoffig is, veeg ze dan schoon met een poetsdoek of een zachte doek. Gebruik geen meubelwas of breng de draaitafel in contact met benzine, insecticiden of andere brandbare materialen, omdat deze de buitenkant van de draaitafel aantasten.

Als de draaitafel vanuit een koude omgeving in een warme omgeving wordt gebracht, of als de kamertemperatuur plotseling stijgt, zal er vocht ontstaan op de werkende delen en zal de draaitafel zijn prestaties niet volledig kunnen weergeven.

Als u met een dergelijke situatie wordt geconfronteerd, laat de draaitafel dan ongeveer een uur in zijn nieuwe omgeving staan of probeer de kamertemperatuur geleidelijk te verhogen voordat u hem gebruikt.

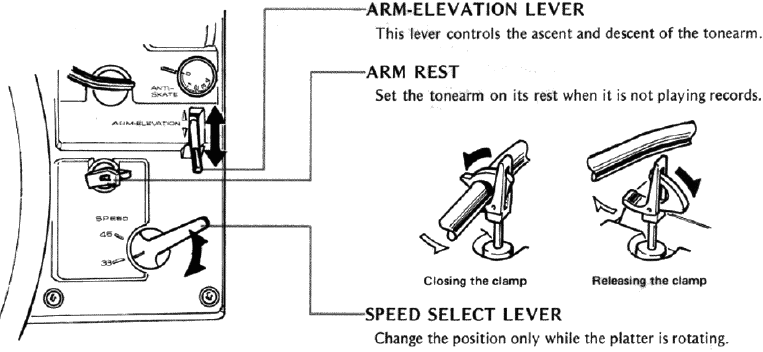

PANEELFACILITEITEN EN BEDIENING

BEDIENINGSPROCEDURES

1. Plaats de af te spelen plaat op de draaitafel.
2. Zet de ARM-ELEVATION (ARM-VERHOGING) hendel in de A-stand.
3. Verwijder de stylusbeschermer en maak de armklem los.
4. Houd de headshell vast bij de vingerlift en beweeg de stylus over de plaat naar de track die u wilt afspelen. De draaitafel begint te draaien.
5. Zet de SPEED (SNELHEID) selectiehendel op de snelheid waarop de plaat moet worden afgespeeld.
6. Zet de ARM-ELEVATION (ARM-VERHOGING) hendel in de positie. De stylus daalt langzaam af naar de plaat en het afspelen begint.
7. Pas de volume- en toonregelaars op de versterker aan op de gewenste niveaus en ga dan achterover zitten en geniet van uw plaat.
8. Nadat de plaat is afgespeeld, wordt het auto-return mechanisme geactiveerd en keert de tonearm terug naar de armsteun. Tegelijkertijd wordt de stroom naar de draaitafel uitgeschakeld en stopt de draaitafel met draaien.
9. Zet de tonearm vast aan de armsteun met de klem en bevestig de stylusbeschermer om de stylus te beschermen.

BEDIENINGSMATREGELEN

• Reinig de stylus altijd zowel voor als na het afspelen van een plaat met een zachte borstel en probeer er een gewoonte van te maken om de platen schoon te maken met een reiniger van goede kwaliteit.
• Wees voorzichtig om de draaitafel niet te laten trillen tijdens het afspelen van een plaat, omdat dit kan leiden tot schade aan de stylus en de plaat.
• Wanneer u de headshell verwisselt, klemt u de tonearm vast aan de armsteun, zodat de tonearmas op geen enkele manier wordt belast.
• Plaats slechts één plaat tegelijk op de draaitafel. Als er twee of meer platen op de draaitafel worden gestapeld, zal de stylus geen goed contact maken met de groeven, en dit zal de kwaliteit van de reproductie belemmeren.
• Koppel het netsnoer niet los terwijl de stylus zich nog in een plaatgroef bevindt, omdat dit kan leiden tot schade aan de stylus en de plaat.
• Forceer de tonearm niet dichter dan 40 mm naar de middenas of naar buiten vanaf de armsteun. Als deze afstand wordt overschreden, kunt u de interne mechanismen beschadigen en de automatische werking ondoeltreffend maken.

PROBLEEMOPLOSSING

Soms kan een operationele fout worden aangezien voor een storing of defect. Controleer de volgende punten en kijk of de symptomen van het probleem hieronder worden beschreven voordat u contact opneemt met de monteur. Als u de symptomen niet kunt verhelpen, neem dan contact op met uw dichtstbijzijnde Pioneer Service Center, Service Station of geautoriseerde Pioneer dealer.

Als u problemen ondervindt bij het afspelen van platen, ligt de fout mogelijk niet bij de draaitafel, maar bij een ander hi-fi component. Zorg ervoor dat u de versterker, de luidsprekersystemen en alle andere elektrische apparatuur die u in de buurt van de draaitafel gebruikt, controleert.

SPECIFICATIES

Motor en Draaitafel

Tonearm

Overige functies
Anti-skating krachtregeling, Cueingapparaat Afneembare stofkap, isolatorvoeten, plug-in type headshell 40 mm dikke spaanplaat kast

Diversen

Accessoires

OPMERKING: Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd als gevolg van verbeteringen.
