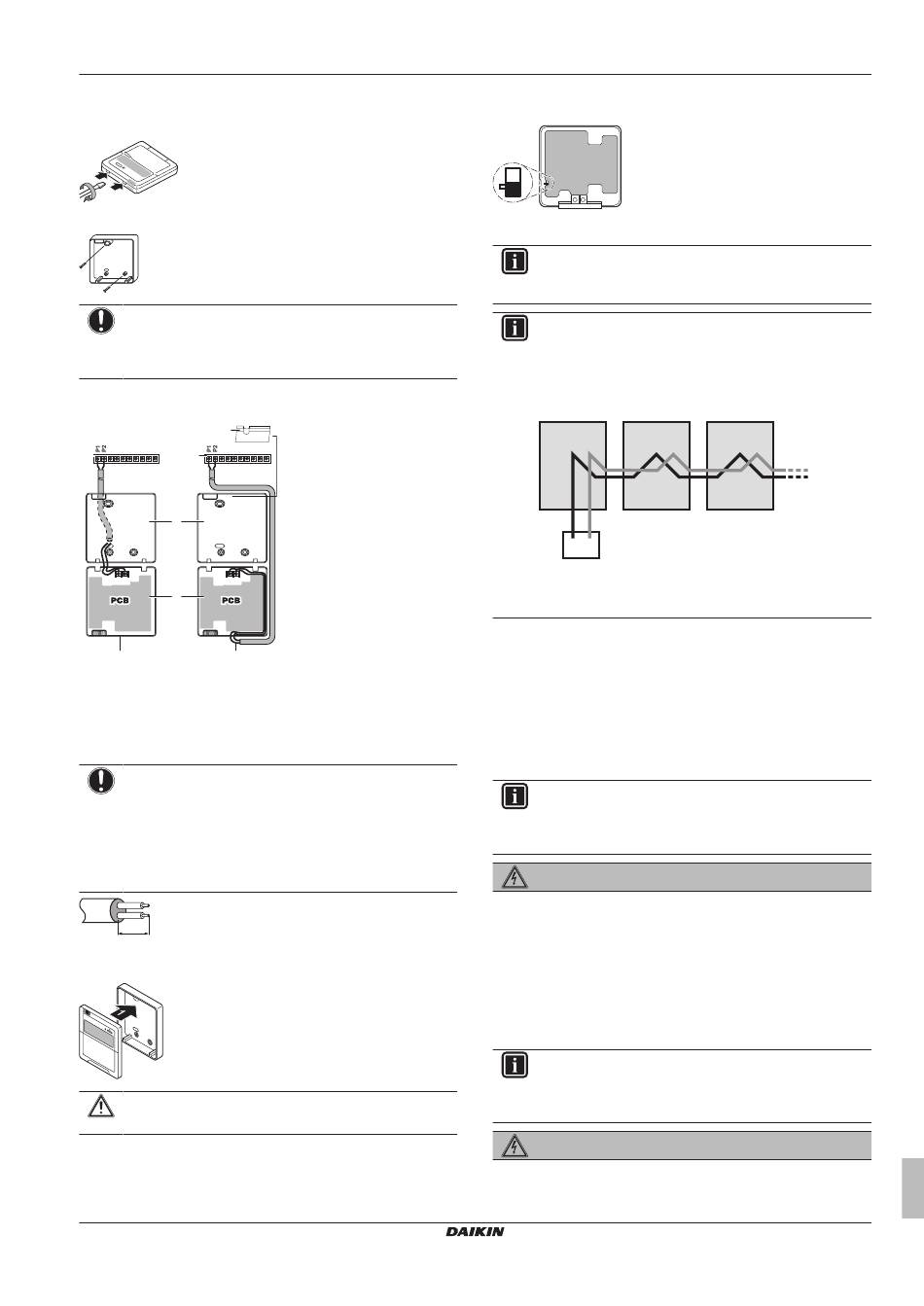

1 Steek een platte schroevendraaier in de gleuven in het
achterste deel van de afstandsbediening en verwijder het
voorste deel van de afstandsbediening.
2 Maak de afstandsbediening vast op een effen oppervlak.
OPMERKING
Let op dat u het onderste deel van de afstandsbediening
NIET vervormt door de montageschroeven te stevig aan te
draaien.
3 Sluit de klemmen van de afstandsbediening en de klemmen in
de unit (P1 op P1, P2 op P2) aan zoals te zien in de afbeelding.
f
a
a
b
P2
P1
P2
P1
c
d
e
a
Eenheid
b
Achterste deel van de afstandsbediening
c
Voorste deel van de afstandsbediening
d
Bedraad vanaf de achterkant
e
Bedraad vanaf de bovenkant
f
Gebruik een kniptang om het deel van de bedrading
hierdoor te leiden
OPMERKING
▪ De bedrading moet weg van de bedrading van de
voedingskabels worden geleid om elektrische storingen
(externe interferentie) te voorkomen.
▪ Strip de mantel af voor het deel dat door de binnenkant
van de behuizing van de afstandsbediening moet gaan
(L).
L
4 Breng het bovenste deel van de afstandsbediening weer aan, te
beginnen met de clips onderaan.
VOORZICHTIG
Zorg ervoor dat de kabels NIET geklemd geraken.
Als behalve de standaard afstandsbediening, ook een optionele
afstandsbediening (EKRUAHTB) is geïnstalleerd:
5 Sluit de elektrische draden van beide afstandsbedieningen aan
zoals beschreven.
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10
6 Selecteer een master- en een slave-afstandsbediening met
behulp van de SS1-keuzeschakelaar.
PCB
S S
SS1
M
Z
Slave
M
Master
INFORMATIE
Alleen de master-afstandsbediening kan dienst doen als
kamerthermostaat.
INFORMATIE
Om meerdere units te bedienen, sluit de afstandsbediening
aan op de unit zoals hiervoor beschreven. Voor alle andere
units die met deze afstandsbediening worden bestuurd,
sluit u P1 van de vorige unit aan op P1 van de volgende
unit, P2 van de vorige unit op P2 van de volgende unit, etc.
P1
P2
P1
P1
P2
Dit
is
beperkt
tot
+EWYQ016~032 voor 1 printplaat telt, en EWAQ
+EWYQ040~064 voor 2 printplaten.
5.4.6
Optionele apparatuur installeren
Voor de installatie van optionele apparatuur, zie de bij de optionele
apparatuur geleverde montagehandleiding of de bijlagen die deze
unit werden geleverd.
6
Configuratie
INFORMATIE
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
6.1
Overzicht: Configuratie
In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten om het systeem na de installatie te configureren.
Het bevat informatie over:
▪ Lokale instellingen uitvoeren
▪ Omschakelen tussen koelen en verwarmen
INFORMATIE
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Montagehandleiding en gebruiksaanwijzing
6 Configuratie
P2
P1
P2
16
printplaten,
waarbij
EWAQ
13
